中考物理二轮专题复习力电计算题（2份，原卷版+解析版）

这是一份中考物理二轮专题复习力电计算题（2份，原卷版+解析版），文件包含中考物理二轮专题复习力电计算题原卷版docx、中考物理二轮专题复习力电计算题解析版docx等2份试卷配套教学资源，其中试卷共16页， 欢迎下载使用。

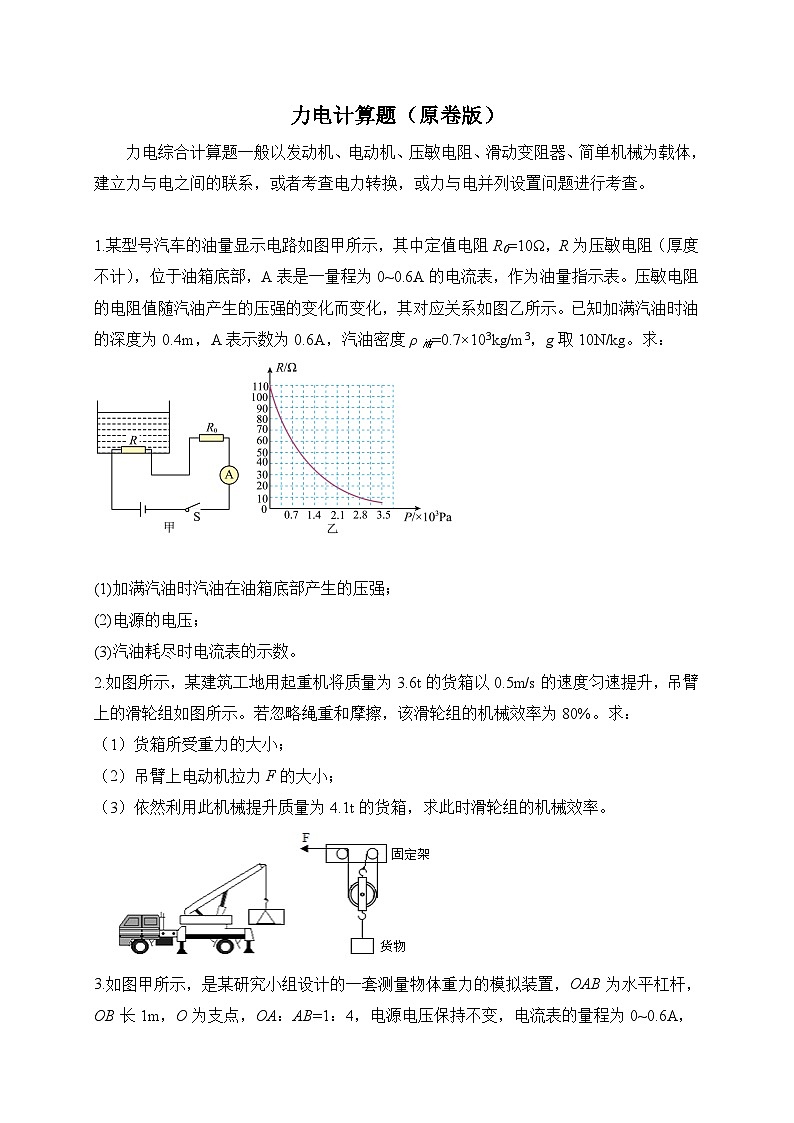

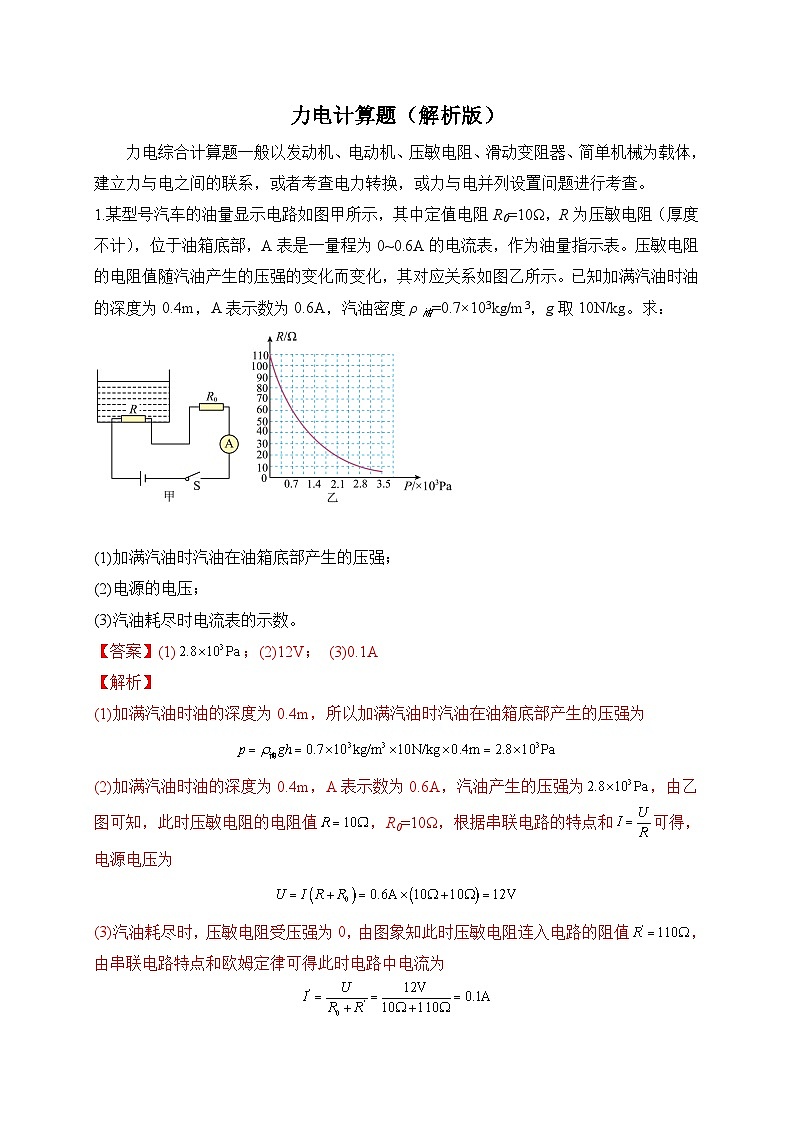

1.某型号汽车的油量显示电路如图甲所示，其中定值电阻R0=10Ω，R为压敏电阻（厚度不计），位于油箱底部，A表是一量程为0~0.6A的电流表，作为油量指示表。压敏电阻的电阻值随汽油产生的压强的变化而变化，其对应关系如图乙所示。已知加满汽油时油的深度为0.4m，A表示数为0.6A，汽油密度ρ油=0.7×103kg/m3，g取10N/kg。求：
(1)加满汽油时汽油在油箱底部产生的压强；
(2)电源的电压；
(3)汽油耗尽时电流表的示数。

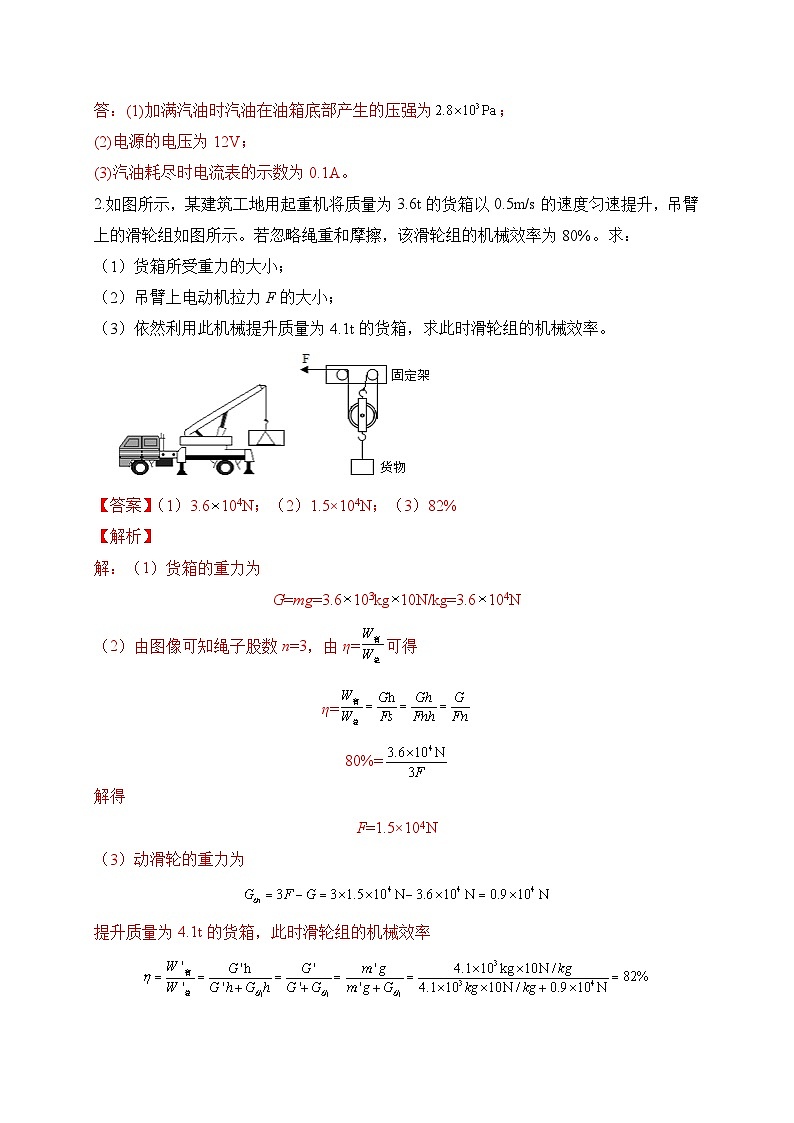

2.如图所示，某建筑工地用起重机将质量为3.6t的货箱以0.5m/s的速度匀速提升，吊臂上的滑轮组如图所示。若忽略绳重和摩擦，该滑轮组的机械效率为80%。求：
（1）货箱所受重力的大小；
（2）吊臂上电动机拉力F的大小；
（3）依然利用此机械提升质量为4.1t的货箱，求此时滑轮组的机械效率。

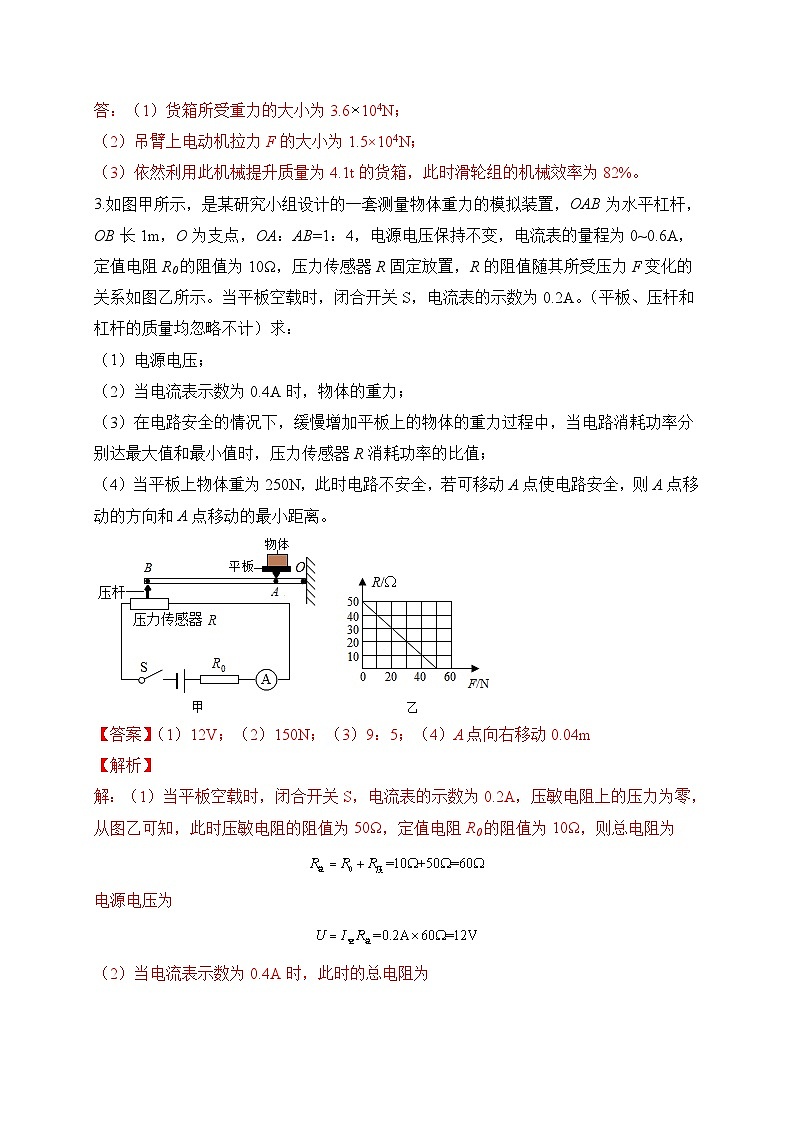

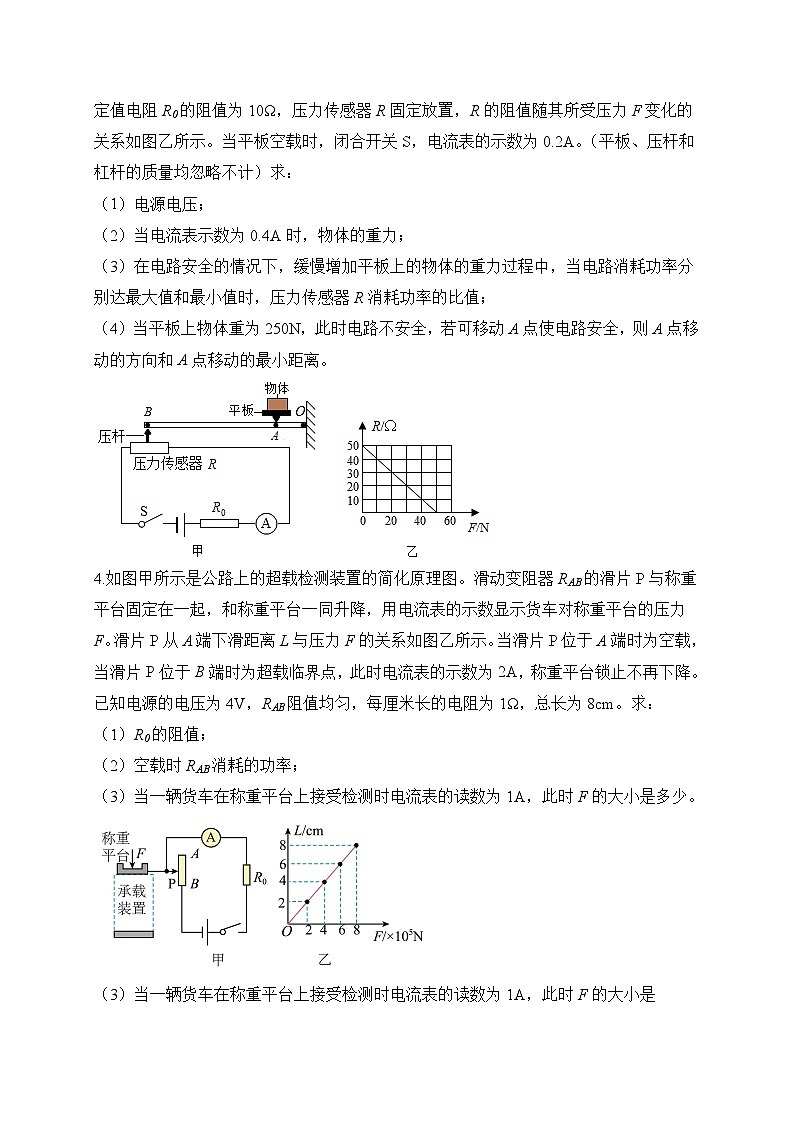

3.如图甲所示，是某研究小组设计的一套测量物体重力的模拟装置，OAB为水平杠杆，OB长1m，O为支点，OA：AB=1：4，电源电压保持不变，电流表的量程为0~0.6A，定值电阻R0的阻值为10Ω，压力传感器R固定放置，R的阻值随其所受压力F变化的关系如图乙所示。当平板空载时，闭合开关S，电流表的示数为0.2A。（平板、压杆和杠杆的质量均忽略不计）求：
（1）电源电压；
（2）当电流表示数为0.4A时，物体的重力；
（3）在电路安全的情况下，缓慢增加平板上的物体的重力过程中，当电路消耗功率分别达最大值和最小值时，压力传感器R消耗功率的比值；
（4）当平板上物体重为250N，此时电路不安全，若可移动A点使电路安全，则A点移动的方向和A点移动的最小距离。
4.如图甲所示是公路上的超载检测装置的简化原理图。滑动变阻器RAB的滑片P与称重平台固定在一起，和称重平台一同升降，用电流表的示数显示货车对称重平台的压力F。滑片P从A端下滑距离L与压力F的关系如图乙所示。当滑片P位于A端时为空载，当滑片P位于B端时为超载临界点，此时电流表的示数为2A，称重平台锁止不再下降。已知电源的电压为4V，RAB阻值均匀，每厘米长的电阻为1Ω，总长为8cm。求：
（1）R0的阻值；
（2）空载时RAB消耗的功率；
（3）当一辆货车在称重平台上接受检测时电流表的读数为1A，此时F的大小是多少。
（3）当一辆货车在称重平台上接受检测时电流表的读数为1A，此时F的大小是。
5.兴趣小组同学在实验室模仿工程师做“钢梁承重后的下垂量h”的测试，小组同学用厚钢尺制成了一座跨度为s的桥梁（如图1），并设计了一个方便读取“厚钢尺桥梁受压后下垂量”的测试仪，测试仪由压力传感器R与外部电路组成，（如图2）。已测得跨度为s时，在一定范围内，其下垂量h与压力F满足关系h=kF，k=1×10-3m/N；电路中电源电压恒为12V，电阻R0=10Ω，电流表量程为0~0.6A．传感器电阻R与压力F的一次函数关系图像如图3，忽略传感器与梁自重产生的影响。求：
(1)当压力F=0时，电路中的电流；
(2)电流表显示电流为0.6A时，桥梁的下垂量；
(3)当压力F=32N时，电阻R0的功率。
6.电阻式传感器被广泛应用与测力、测压、称重，它的核心部分是一只可变电阻，一同学用如图甲所示电路研究某电阻式传感器的特性，图中R0为定值电阻，R为电阻式传感器，当控制其阻值从0变为60Ω，测得传感器消耗的电功率与通过它的电流关系图象如图乙所示，已知电源电压恒定不变．
（1）当通过传感器的电流为0.1A时，传感器的电阻为多少；
（2）求P1的值；
（3）求R0的阻值．
7.小红同学设计了一台浮力电子秤，其结构由浮力秤和电路两部分组成，原理如图所示，小筒底面积为20cm2，高30cm，大筒底面积为70cm2，装有适量水。P为金属滑片固定在托盘下面（滑片质量和滑片受到的摩擦力均忽略不计），并随托盘一起自由滑动，定值电阻R0=10Ω，AB是一根长为20cm均匀电阻丝，其最大阻值为20Ω，电源电压为12V，电压表量程是0~6V。当托盘不放物体时，P位于R最上端，小筒浸入水中10cm深（称量过程中大筒水未溢出）。求
（1）不放物体时小筒受到的浮力；
（2）若在托盘上放入质量为140g的物体后，与未放入物体时相比，小筒底部受到水的压强变化了多少?
（3）若要保证电路安全，则浮力秤的最大称量为多少g?
