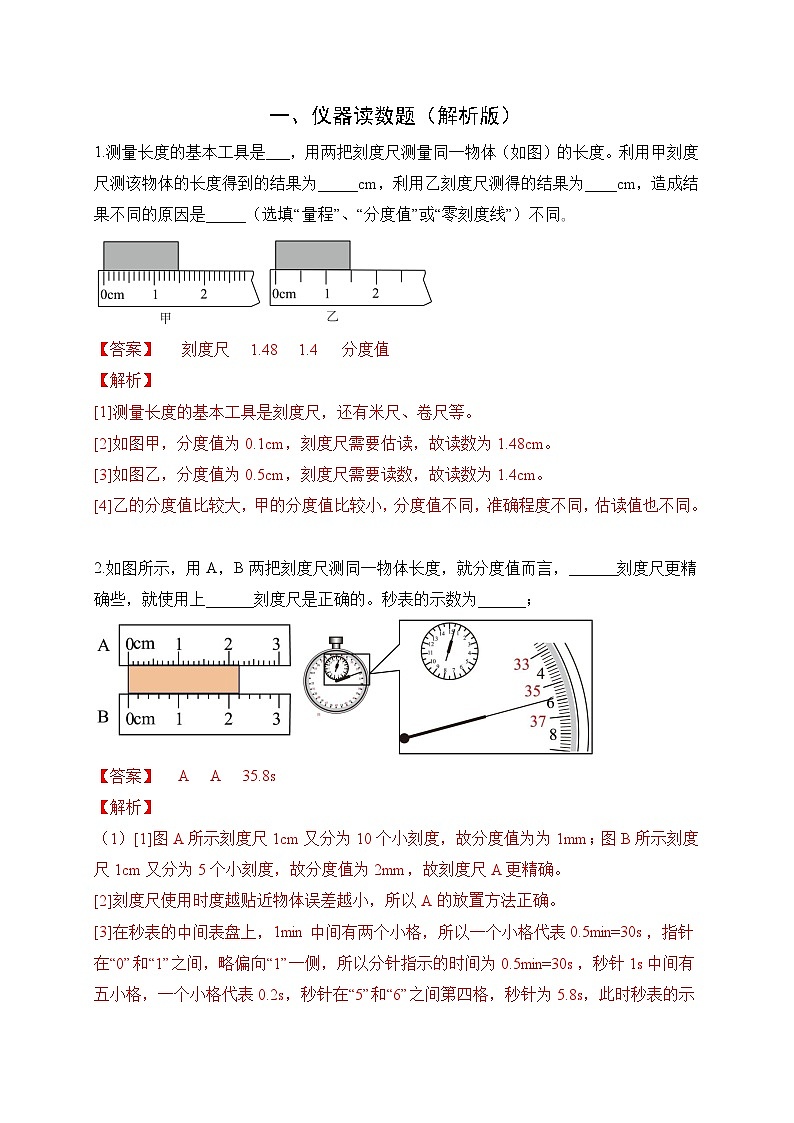

【答案】 刻度尺 1.48 1.4 分度值
【解析】
[1]测量长度的基本工具是刻度尺，还有米尺、卷尺等。
[2]如图甲，分度值为0.1cm，刻度尺需要估读，故读数为1.48cm。
[3]如图乙，分度值为0.5cm，刻度尺需要读数，故读数为1.4cm。
[4]乙的分度值比较大，甲的分度值比较小，分度值不同，准确程度不同，估读值也不同。

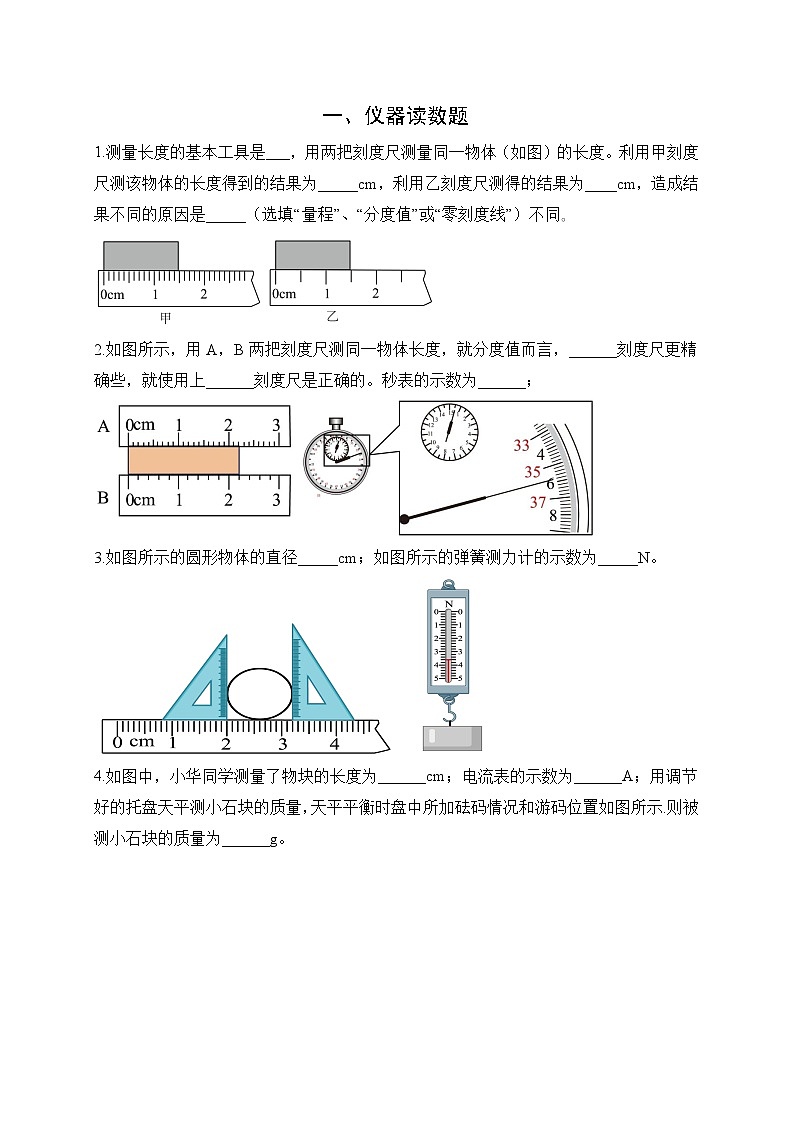

2.如图所示，用A，B两把刻度尺测同一物体长度，就分度值而言，______刻度尺更精确些，就使用上______刻度尺是正确的。秒表的示数为______；
【答案】 A A 35.8s
【解析】
（1）[1]图A所示刻度尺1cm又分为10个小刻度，故分度值为为1mm；图B所示刻度尺1cm又分为5个小刻度，故分度值为2mm，故刻度尺A更精确。
[2]刻度尺使用时度越贴近物体误差越小，所以A的放置方法正确。
[3]在秒表的中间表盘上，1min中间有两个小格，所以一个小格代表0.5min=30s，指针在“0”和“1”之间，略偏向“1”一侧，所以分针指示的时间为0.5min=30s，秒针1s中间有五小格，一个小格代表0.2s，秒针在“5”和“6”之间第四格，秒针为5.8s，此时秒表的示数为

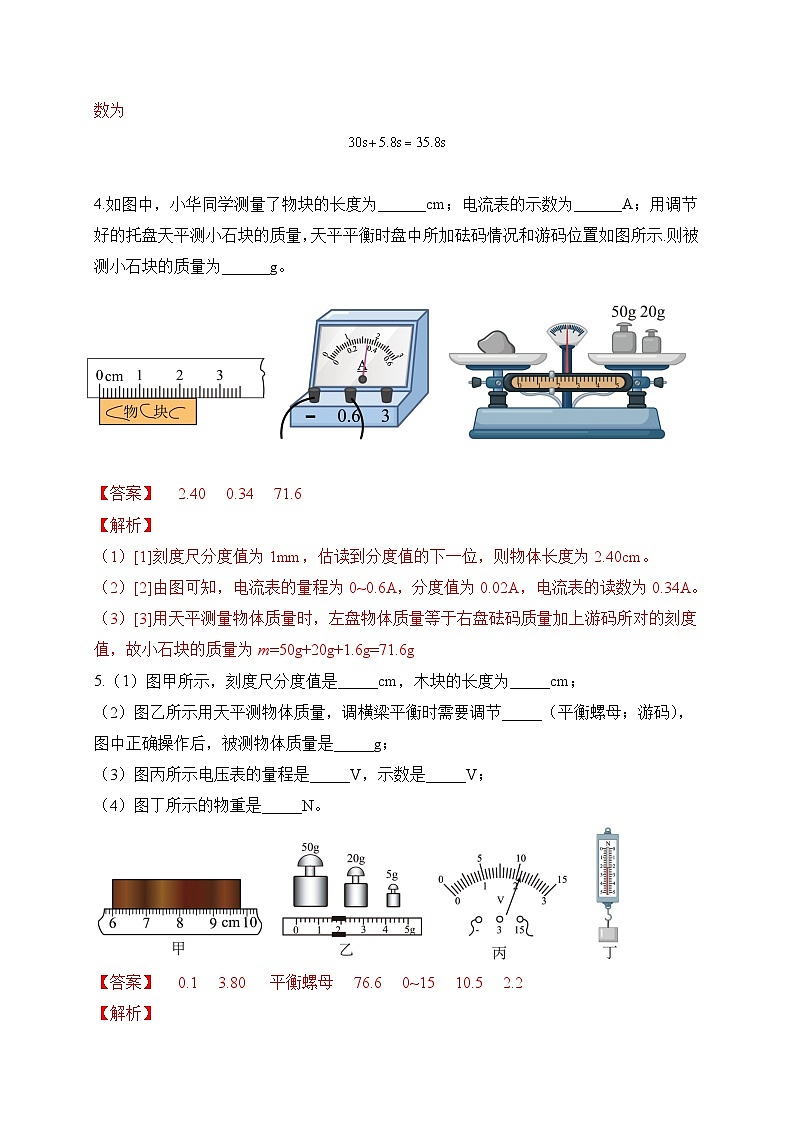

4.如图中，小华同学测量了物块的长度为______cm；电流表的示数为______A；用调节好的托盘天平测小石块的质量，天平平衡时盘中所加砝码情况和游码位置如图所示.则被测小石块的质量为______g。
【答案】 2.40 0.34 71.6
【解析】
（1）[1]刻度尺分度值为1mm，估读到分度值的下一位，则物体长度为2.40cm。
（2）[2]由图可知，电流表的量程为0~0.6A，分度值为0.02A，电流表的读数为0.34A。
（3）[3]用天平测量物体质量时，左盘物体质量等于右盘砝码质量加上游码所对的刻度值，故小石块的质量为m=50g+20g+1.6g=71.6g

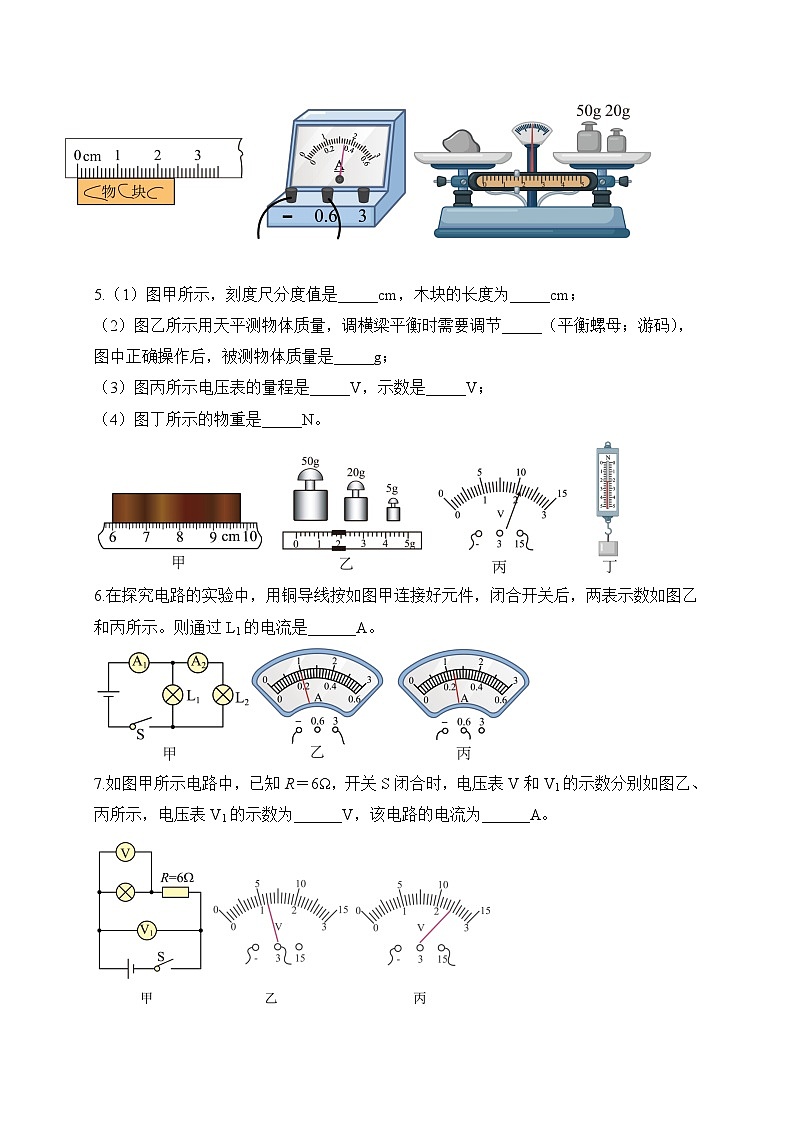

5.（1）图甲所示，刻度尺分度值是_____cm，木块的长度为_____cm；
（2）图乙所示用天平测物体质量，调横梁平衡时需要调节_____（平衡螺母；游码），图中正确操作后，被测物体质量是_____g；
（3）图丙所示电压表的量程是_____V，示数是_____V；
（4）图丁所示的物重是_____N。
【答案】 0.1 3.80 平衡螺母 76.6 0~15 10.5 2.2
【解析】
（1）[1]由图甲知，刻度尺上1cm之间有10个小格，所以一个小格代表的长度是0.1cm＝1mm，即此刻度尺的分度值为1mm，即0.1cm。
[2]木块左侧与6.00cm对齐，右侧与9.80cm对齐，所以木块的长度为
l＝9.80cm﹣6.00cm＝3.80cm
（2）[3][4]使用天平测量物体质量时，首先需要调节平衡螺母使横梁平衡；由图乙可知，物体质量等于所有砝码质量之和加游码在标尺上所对刻度，则物体的质量为
m＝50g+20g+5g+1.6g＝76.6g
（3）[5][6]由图丙可知，电压表选0～15V的量程，分度值为0.5V，根据指针位置可知示数为10.5V。
（4）[7]由图丁可知，弹簧测力计的分度值是0.2N，根据指针位置可知其示数是2.2N，则物重是2.2N。
6.在探究电路的实验中，用铜导线按如图甲连接好元件，闭合开关后，两表示数如图乙和丙所示。则通过L1的电流是______A。
【答案】0.76
【解析】
由图可知，两灯泡并联，电流表A2测量通过灯泡L2的电流，电流表A1测量干路电流，由图知，乙图中电流表选择的是0～3A量程，丙图中电流表选择的是0～0.6A量程，由并联电路电流的规律，干路电流大于支路电流，故乙图中电流表为A1，其分度值为0.1A，示数为I=1A
丙图中电流表为A2，选择的是0～0.6A量程，分度值为0.02A，示数为I2=0.24A
即通过灯泡L2的电流为0.24A；根据并联电路的电流特点可知，通过灯泡L1的电流为
I1=I-I2=1A-0.24A=0.76A
7.如图甲所示电路中，已知R＝6Ω，开关S闭合时，电压表V和V1的示数分别如图乙、丙所示，电压表V1的示数为______V，该电路的电流为______A。
【答案】 12 1.8
【解析】
[1]由图知，该电路为串联电路，电压表V1测电路总电压，在串联电路中总电压大于部分电压，故图丙为电压表V1，其分度值为0.5V，所以读数为12V。
[2]电压表V与灯泡并联，电压表V测灯泡两端电压，灯泡两端电压为串联电路中的部分电压小于总电压，故图乙为电压表V，其示数为1.2V，由串联电路电压特点得电阻两端电压
根据欧姆定律得
8.如图所示电表的读数为 ___________。
【答案】0.48A
【解析】
[1][2]由电路图可知，两灯泡并联，电流表A1测干路电流，电流表A2测L2支路电流，
因并联电路中干路电流等于各支路电流之和，且两个电流表的指针在同一个位置，所以，干路电流表A1的量程为0～3A，分度值为0.1A，示数I=1.5A，L2支路电流表A2的量程为0～0.6A，分度值为0.02A，示数I2=0.3A，则灯L1中的电流
I1=I﹣I2=1.5A﹣0.3A=1.2A
9.如图甲所示的电路中，闭合开关，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示，通过灯泡L1和L2的电流分别为 ___________A和___________ A。
【答案】 1.2 0.3
【解析】
[1][2]由电路图可知，两灯泡并联，电流表A1测干路电流，电流表A2测L2支路电流，
因并联电路中干路电流等于各支路电流之和，且两个电流表的指针在同一个位置，所以，干路电流表A1的量程为0～3A，分度值为0.1A，示数I=1.5A，L2支路电流表A2的量程为0～0.6A，分度值为0.02A，示数I2=0.3A，则灯L1中的电流
I1=I﹣I2=1.5A﹣0.3A=1.2A
10.读图填空：
（1）甲图中，温度计的示数是___________℃；
（2）乙图中，停表的读数为___________s；
（3）丙图中，长方形铁皮的长度是___________cm。
【答案】 ﹣13 337.5 2.80
【解析】
（1）[1]温度计的分度值是1℃，向下温度增大，为零下，此温度计显示的温度是-13℃。
（2）[2]在停表的中间表盘上，1min中间有两个小格，所以一个小格代表0.5min，指针在“5”和“6”之间，偏向“6”一侧，所以分针指示的时间为5min，在秒表的大表盘上，1s之间有2个小格，所以一个小格代表0.5s，指针在37.5s处，所以秒针指示的时间为37.5s，即秒表的读数为5min37.5s=337.5s
（3）[3]刻度尺上1cm之间有10个小格，所以一个小格代表的长度是0.1cm=1mm，即此刻度尺的分度值为1mm；铁皮左侧与5.50cm对齐，右侧与8.30cm对齐，所以铁皮的宽度为L=8.30cm﹣5.50cm=2.80cm
11.刻度尺、弹簧测力计、托盘天平是实验室常见的测量工具，如图甲被测物体的长度为______，如图乙弹簧测力计的示数为______N。小红用调好的天平测一木块的质量，天平的最小刻度为0.2g，最小砝码是5g，她记录下的木块质量是38.3g，整理器材时，才突然发现木块和砝码的位置放反了，则木块的实际质量应是______g。
【答案】 2.00cm 2.6 31.7
【解析】
[1]刻度尺上1cm之间有10个小格，所以一个小格代表的长度是0.1cm＝1mm，即此刻度尺的分度值位1mm；物体左侧与5.00cm对齐，右侧与7.00cm对齐，所以物体的长度为
[2]弹簧测力计上1N之间有5个小格，所以一个小格代表的是0.2N，即此弹簧测力计的分度值为0.2N；此时弹簧测力计的示数为2.6N。
[3]据题目可知，天平的最小砝码是5g，且木块的记录质量是38.3g，即1个20g的砝码，1个10g的砝码，还有一个5g的砝码，故此时游码的示数是
若木块和砝码质量放反，物体的质量等于砝码的质量减去游码对应的刻度值，则木块的质量为
12.为了测量大气压强，小明同学选择的器材有：2.5mL的注射器、0～10N的弹簧测力计、刻度尺和细线。如图甲，用刻度尺测出注射器有刻度部分的长度L为4.00cm。如图乙，把注射器活塞推至筒的底端，用橡皮帽封住注射器的小孔，水平向右慢慢拉动注射器筒，当注射器中的活塞开始滑动时，记录弹簧测力计的示数F=___________N。小明同学所测得的大气压强值p=_________Pa。
【答案】 6.4 1.024×105
【解析】
[1]由图可知，此弹簧测力计的分度值为0.2N，此时弹簧测力计的示数为6.4N。
[2]由图可知，注射器可容纳药水的容积
V=2.5mL=2.5cm3
这2.5cm3的长度由刻度尺可看出为4.00cm，即L=4.00cm。
则活塞的面积为
该同学测的大气压强为
13.如图甲所示测量水温的做法中，正确的是______；在观察温度计的示数时，如图乙所示的a、b、c三种方法，正确的是______。
【答案】 D b
【解析】
（1）[1]图A所示刻度尺1cm又分为10个小刻度，故分度值为为1mm；图B所示刻度尺1cm又分为5个小刻度，故分度值为2mm，故刻度尺A更精确。
[2]刻度尺使用时度越贴近物体误差越小，所以A的放置方法正确。
[3]在秒表的中间表盘上，1min中间有两个小格，所以一个小格代表0.5min=30s，指针在“0”和“1”之间，略偏向“1”一侧，所以分针指示的时间为0.5min=30s，秒针1s中间有五小格，一个小格代表0.2s，秒针在“5”和“6”之间第四格，秒针为5.8s，此时秒表的示数为
（2）[4]甲量筒，分度值为5mL，乙量筒，分度值为2mL，若要量取35mL的水，应该选用甲量筒可以准确测量，乙量筒不可以准确测量35mL。
[5]甲量筒最大可以测量50mL，则其量程为0—50mL。
（3）[6]温度计不能接触容器边缘；温度计的玻璃泡不能落到容器底部；温度计的玻璃泡要完全浸入液体中。故D正确，ABC不符合温度计使用原则。
故选D。
[7]读数时视线要与温度计的刻度相平行，不能俯视和仰视。俯视或仰视读数不准确。
故b符合读数时要求。故b正确，ab错误。
故选b。
14.如图所示，是某一电表的表盘。该电表的表面示数是 ___________，是测量 ___________的仪表。
【答案】 28Ω 电阻
【解析】
如图所示电表的表盘上标有Ω符号，是电阻的单位，故为电阻表，是测量电阻的仪器，指针在20～30之间，在20～30之间分度值2Ω，“0”刻度在右侧，应从右向左读数，示数为
20Ω+4×2Ω=28Ω
15.（1）如图甲所示，用刻度尺测小球的直径，则尺的分度值是_______cm，所测物体的长度是_________cm。如图乙所示的秒表读数为_________s。如图丙所示的温度计读数为_______℃；
（2）为有效预防新冠肺炎病毒的传播，落实“入校前体温检测”制度，本市各中小学校配备了“测温枪”，如图所示，它是利用___________（选填“红外线”或“紫外线”）进行测量的。
【答案】 0.1 1.28 337.5 -14 红外线
【解析】
（1）[1][2]由图甲知，刻度尺的1cm至2cm刻度线间有10小格，那么每一小格为0.1cm，即分度值为0.1cm。所测物体的左侧与2cm刻度线对齐，所以其长度
l=3.28cm-2.00cm=1.28cm
[3]图乙中，大表盘表示秒钟，分度值为0.1s，小表盘表示分钟，分度值为0.5min。小表盘的指针超过5和6的中间刻度，其示数为5min，即300s，大表盘的示数为37.5s，所以秒表读数为337.5s。
[4]图丙中，温度计的分度值为1℃，数值上小下大，为零下温度，水银液面在10摄氏度之下的4小格，则示数为-14℃。
（2）[5]测温枪是通过接收人体红外线来测温的，所以是利用红外线工作的。
16.如图是某同学家中的电能表的表盘，现用它测量一只灯泡的实际功率。关掉其它用电器只让该灯泡工作，电能表转盘转过30转用时10min，这段时间灯泡的实际功率是______W。
【答案】60
【解析】
电能表转盘转过30转，灯泡消耗的电能
这段时间灯泡的实际功率
