光学模块-光学作图专题（贵州专训）2026年中考物理二轮复习-专题习题【含解析】

这是一份光学模块-光学作图专题（贵州专训）2026年中考物理二轮复习-专题习题【含解析】，共9页。试卷主要包含了三条入射光线会聚于S点，请按要求完成下列作图等内容，欢迎下载使用。

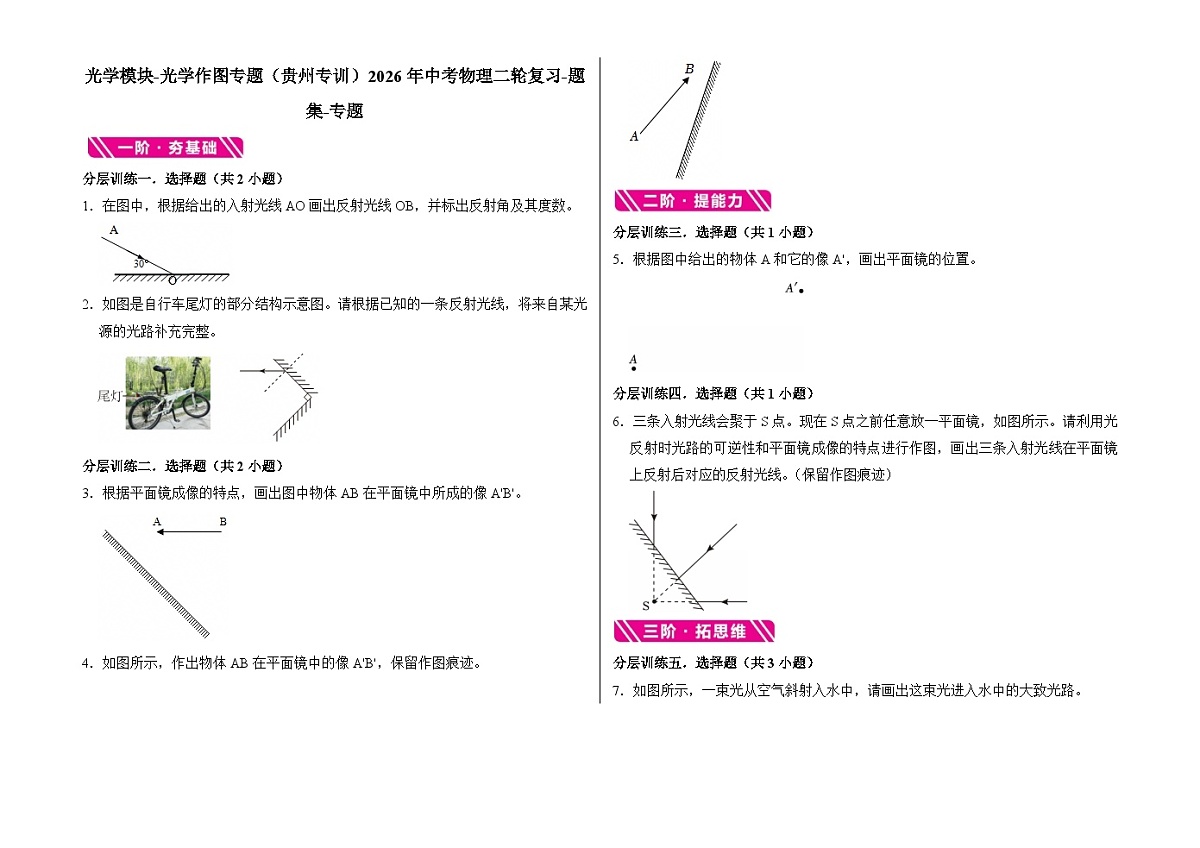

分层训练一．选择题（共2小题）
1．在图中，根据给出的入射光线AO画出反射光线OB，并标出反射角及其度数。
2．如图是自行车尾灯的部分结构示意图。请根据已知的一条反射光线，将来自某光源的光路补充完整。
分层训练二．选择题（共2小题）
3．根据平面镜成像的特点，画出图中物体AB在平面镜中所成的像A'B'。
4．如图所示，作出物体AB在平面镜中的像A'B'，保留作图痕迹。
分层训练三．选择题（共1小题）
5．根据图中给出的物体A和它的像A'，画出平面镜的位置。
分层训练四．选择题（共1小题）
6．三条入射光线会聚于S点。现在S点之前任意放一平面镜，如图所示。请利用光反射时光路的可逆性和平面镜成像的特点进行作图，画出三条入射光线在平面镜上反射后对应的反射光线。（保留作图痕迹）
分层训练五．选择题（共3小题）
7．如图所示，一束光从空气斜射入水中，请画出这束光进入水中的大致光路。

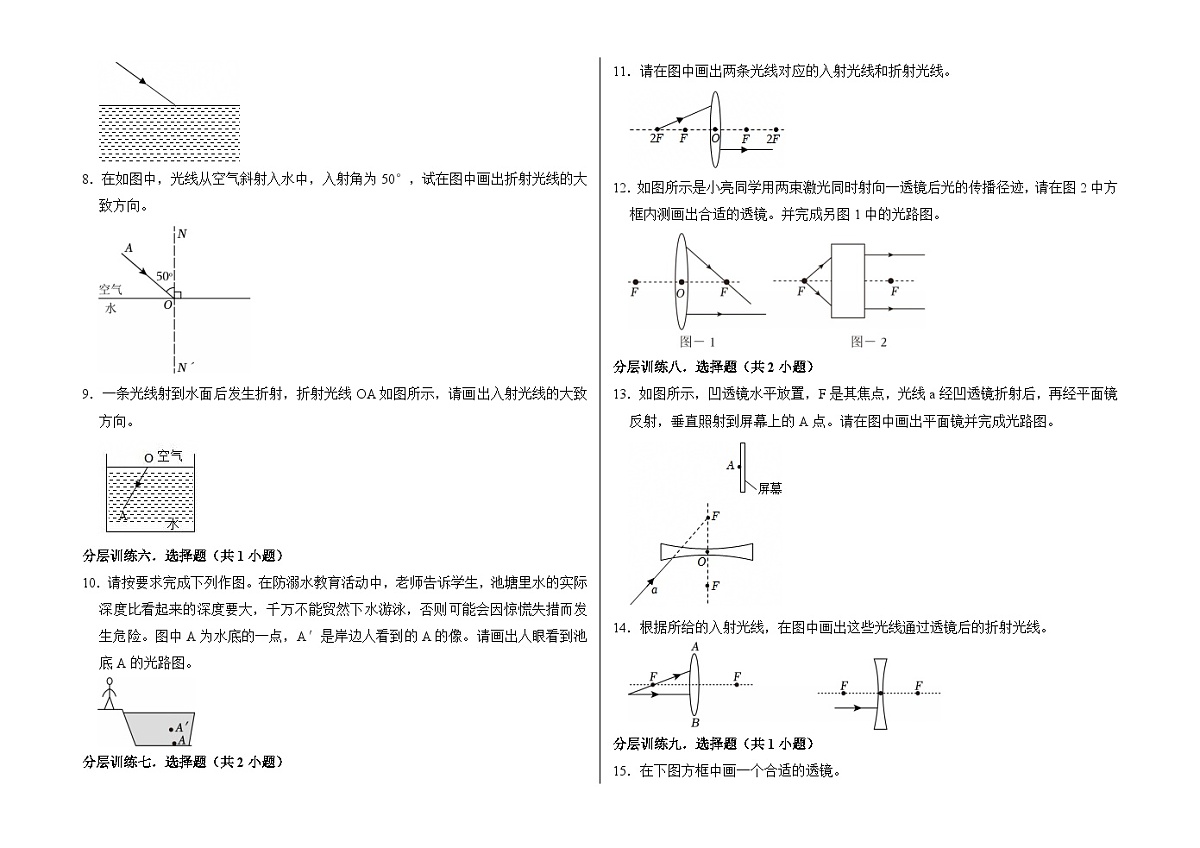

8．在如图中，光线从空气斜射入水中，入射角为50°，试在图中画出折射光线的大致方向。
9．一条光线射到水面后发生折射，折射光线OA如图所示，请画出入射光线的大致方向。
分层训练六．选择题（共1小题）
10．请按要求完成下列作图。在防溺水教育活动中，老师告诉学生，池塘里水的实际深度比看起来的深度要大，千万不能贸然下水游泳，否则可能会因惊慌失措而发生危险。图中A为水底的一点，A′是岸边人看到的A的像。请画出人眼看到池底A的光路图。
分层训练七．选择题（共2小题）
11．请在图中画出两条光线对应的入射光线和折射光线。
12．如图所示是小亮同学用两束激光同时射向一透镜后光的传播径迹，请在图2中方框内测画出合适的透镜。并完成另图1中的光路图。
分层训练八．选择题（共2小题）
13．如图所示，凹透镜水平放置，F是其焦点，光线a经凹透镜折射后，再经平面镜反射，垂直照射到屏幕上的A点。请在图中画出平面镜并完成光路图。
14．根据所给的入射光线，在图中画出这些光线通过透镜后的折射光线。
分层训练九．选择题（共1小题）
15．在下图方框中画一个合适的透镜。
光学模块-光学作图专题（贵州专训）2026年中考物理二轮复习-题集-专题
分层训练一．选择题（共2小题）
1．在图中，根据给出的入射光线AO画出反射光线OB，并标出反射角及其度数。
【答案】
【解答】解：首先垂于镜面画出法线，因为入射光线与镜面的夹角是30°，所以入射角为90°﹣30°＝60°，反射角也为60°，由光的反射定律知，反射角等于入射角，在法线的另一侧画出反射光线，并标出反射角的大小，如图所示：
2．如图是自行车尾灯的部分结构示意图。请根据已知的一条反射光线，将来自某光源的光路补充完整。
【答案】
【解答】解：首先根据反射角等于入射角，在法线下侧画出入射光线，然后过入射点作出法线，再根据反射角等于入射角，在法线左侧画出经过第一块镜面时的入射光线，而且最后的反射光线与原入射光线平行，如图所示：
分层训练二．选择题（共2小题）
3．根据平面镜成像的特点，画出图中物体AB在平面镜中所成的像A'B'。
【答案】见试题解答内容
【解答】解：分别作出物体AB端点A、B关于平面镜的对称点A′、B′，用虚线连接A′、B′即为AB在平面镜中的像，如图所示：
4．如图所示，作出物体AB在平面镜中的像A'B'，保留作图痕迹。
【答案】
【解答】解：先作出端点A、B关于平面镜的对称点A′、B′，用虚线连接A′、B′即为物体AB在平面镜中的像A'B'，如图所示：
分层训练三．选择题（共1小题）
5．根据图中给出的物体A和它的像A'，画出平面镜的位置。
【答案】见解答图
【解答】解：由平面镜成像的特点可知，像与物关于平面镜对称，所以先连接AA′，再画出AA′的垂直平分线，可得平面镜的位置，如图所示：
分层训练四．选择题（共1小题）
6．三条入射光线会聚于S点。现在S点之前任意放一平面镜，如图所示。请利用光反射时光路的可逆性和平面镜成像的特点进行作图，画出三条入射光线在平面镜上反射后对应的反射光线。（保留作图痕迹）
【答案】
【解答】解：先通过平面镜作出像S的对称点S′，假设该处有一发光点，连接该发光点S′与题图三个入射点（反射点），可得三条入射光线，根据光路是可逆的，可得题图三条入射光线的反射光线，如图所示：
分层训练五．选择题（共3小题）
7．如图所示，一束光从空气斜射入水中，请画出这束光进入水中的大致光路。
【答案】
【解答】解：
先过入射点垂直于水面画出法线；光从空气斜射入水中时，折射角小于入射角，据此在法线右侧的水中画出折射光线。如图所示：
8．在如图中，光线从空气斜射入水中，入射角为50°，试在图中画出折射光线的大致方向。
【答案】
【解答】解：根据光的折射规律可知折射角小于入射角，所以折射角小于50°；题中法线已作出，根据光从空气斜射入水中时，折射角小于入射角，在法线右侧的水中画出折射光线，如图所示：
9．一条光线射到水面后发生折射，折射光线OA如图所示，请画出入射光线的大致方向。
【答案】
【解答】解：光由空气斜射入水中时，折射光线靠近法线方向偏折，折射角小于入射角，故先过入射点O作出法线，然后在法线右侧的空气中作出入射光线，如下图：
分层训练六．选择题（共1小题）
10．请按要求完成下列作图。在防溺水教育活动中，老师告诉学生，池塘里水的实际深度比看起来的深度要大，千万不能贸然下水游泳，否则可能会因惊慌失措而发生危险。图中A为水底的一点，A′是岸边人看到的A的像。请画出人眼看到池底A的光路图。
【答案】见解答图。
【解答】解：水底的物体A反射出的光，在水面处发生了折射，折射角大于入射角，人认为光是沿直线传播的，所以逆着折射光线看上去，看到的是A′点，连接眼睛与O点即为折射光线，连接AO即为入射光线，如下图所示：
。
分层训练七．选择题（共2小题）
11．请在图中画出两条光线对应的入射光线和折射光线。
【答案】
【解答】解：由凸透镜成像规律可知，物距等于2倍焦距，像距等于2倍焦距，过二倍焦距处的入射光线的折射光线通过凸透镜另一侧二倍焦距处；过焦点的光线经凸透镜折射后折射光线平行于主光轴，如图所示：
12．如图所示是小亮同学用两束激光同时射向一透镜后光的传播径迹，请在图2中方框内测画出合适的透镜。并完成另图1中的光路图。
【答案】
【解答】解：平行于主光轴的光线经凸透镜折射后将过焦点；通过焦点的光线经凸透镜折射后将平行于主光轴：
由图可知，射入透镜的光是发散光，通过透镜的光线是平行光，因此透镜起到会聚作用，故填凸透镜，如图所示：
分层训练八．选择题（共2小题）
13．如图所示，凹透镜水平放置，F是其焦点，光线a经凹透镜折射后，再经平面镜反射，垂直照射到屏幕上的A点。请在图中画出平面镜并完成光路图。
【答案】
【解答】解：延长线过焦点的光线经凹透镜折射后折射光线平行于主光轴，将投射到平行放置的屏幕上的光线反向延长，与折射光线的交点B即为入射点，过入射点B作∠ABC的角平分线BE即为法线，然后做法线的垂线即为平面镜的位置，如图所示：
14．根据所给的入射光线，在图中画出这些光线通过透镜后的折射光线。
【答案】
【解答】解：
左图中，过焦点的光线经凸透镜折射后折射光线平行于主光轴；平行于主光轴的光线经凸透镜折射后折射光线通过焦点。
右图中，平行于主光轴的入射光线经凹透镜折射后折射光线反向延长通过焦点，如图所示：
分层训练九．选择题（共1小题）
15．在下图方框中画一个合适的透镜。
【答案】
【解答】解：将入射光线进行延长，延长得到的光线与折射光线进行比较：
所以可知图中的折射光线比起入射光线更加远离主光轴，则这个透镜对光线有发散作用，因此填凹透镜，如图所示：
