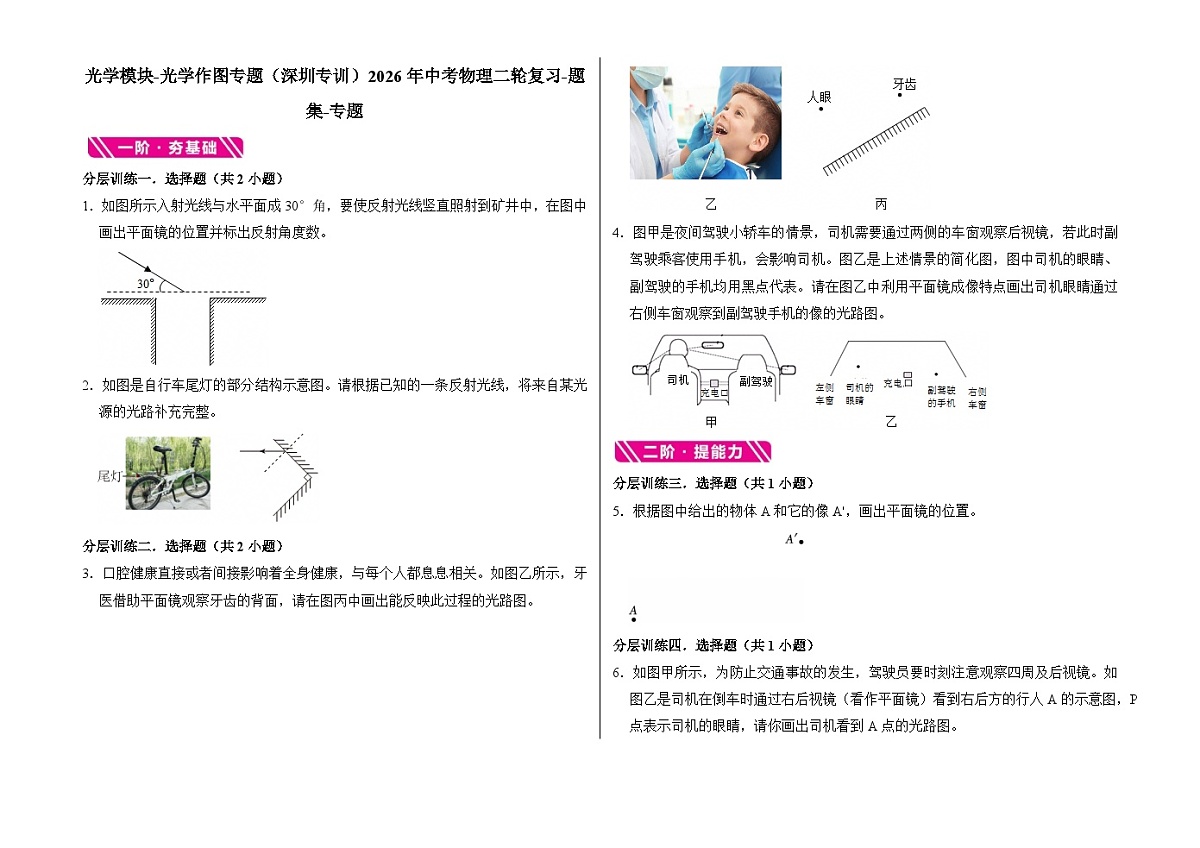

1．如图所示入射光线与水平面成30°角，要使反射光线竖直照射到矿井中，在图中画出平面镜的位置并标出反射角度数。
2．如图是自行车尾灯的部分结构示意图。请根据已知的一条反射光线，将来自某光源的光路补充完整。
分层训练二．选择题（共2小题）
3．口腔健康直接或者间接影响着全身健康，与每个人都息息相关。如图乙所示，牙医借助平面镜观察牙齿的背面，请在图丙中画出能反映此过程的光路图。
4．图甲是夜间驾驶小轿车的情景，司机需要通过两侧的车窗观察后视镜，若此时副驾驶乘客使用手机，会影响司机。图乙是上述情景的简化图，图中司机的眼睛、副驾驶的手机均用黑点代表。请在图乙中利用平面镜成像特点画出司机眼睛通过右侧车窗观察到副驾驶手机的像的光路图。
分层训练三．选择题（共1小题）
5．根据图中给出的物体A和它的像A'，画出平面镜的位置。
分层训练四．选择题（共1小题）
6．如图甲所示，为防止交通事故的发生，驾驶员要时刻注意观察四周及后视镜。如图乙是司机在倒车时通过右后视镜（看作平面镜）看到右后方的行人A的示意图，P点表示司机的眼睛，请你画出司机看到A点的光路图。
分层训练五．选择题（共3小题）
7．如图所示为某潜水员潜水时的场景，他在水下看到天空中飞翔的小鸟，请画出潜水员看到小鸟的大致光路图，B点表示小鸟位置，O点表示潜水员的眼睛。
8．如图所示，一束光斜射向水面，请画出这束光进入水后的折射光线。
9．如图，一束红光沿AO方向从水射入空气，折射光线为OA'。若另一束红光沿BO方向入射，请大致画出其折射光线OB'。
分层训练六．选择题（共1小题）
10．洛洛用所学物理知识给同学们讲解防溺水常识，劝告同学们不要私自下水游泳，因为看起来很浅的水池实际会很深。如图中A是水池底的一点，B为人眼看到的该点的位置，请帮洛洛画出造成此现象的光路图。
分层训练七．选择题（共2小题）
11．如图所示，请你完成光线通过凸透镜的光路图。
12．如图所示是小亮同学用两束激光同时射向一透镜后光的传播径迹，请在图2中方框内测画出合适的透镜。并完成另图1中的光路图。
分层训练八．选择题（共2小题）
13．请在图中画出入射光线经过凹透镜后的光线。
14．完成下图中的光路图。
分层训练九．选择题（共1小题）
15．在下图方框中画一个合适的透镜。
光学模块-光学作图专题（深圳专训）2026年中考物理二轮复习-题集-专题
分层训练一．选择题（共2小题）
1．如图所示入射光线与水平面成30°角，要使反射光线竖直照射到矿井中，在图中画出平面镜的位置并标出反射角度数。
【答案】
【解答】解：由于反射光线竖直射入井内，过入射点O（入射光线与水平直线的交点）竖直向下作出反射光线OB；然后作∠AOB的角平分线即为法线（ON）；因平面镜与法线垂直，则据此可画出平面镜的位置。
由图知：反射光线和入射光线的夹角∠AOB＝30°+90°＝120°；
则反射角∠BON=12∠AOB=12×120°＝60°，如图所示：
2．如图是自行车尾灯的部分结构示意图。请根据已知的一条反射光线，将来自某光源的光路补充完整。
【答案】
【解答】解：首先根据反射角等于入射角，在法线下侧画出入射光线，然后过入射点作出法线，再根据反射角等于入射角，在法线左侧画出经过第一块镜面时的入射光线，而且最后的反射光线与原入射光线平行，如图所示：
分层训练二．选择题（共2小题）
3．口腔健康直接或者间接影响着全身健康，与每个人都息息相关。如图乙所示，牙医借助平面镜观察牙齿的背面，请在图丙中画出能反映此过程的光路图。
【答案】见解答图
【解答】解：先通过平面镜作出牙齿A的对称点A′，即为牙齿的像；连接A′与人眼点B交平面镜于点O，连接AO为入射光线、OB为反射光线；如图所示：
4．图甲是夜间驾驶小轿车的情景，司机需要通过两侧的车窗观察后视镜，若此时副驾驶乘客使用手机，会影响司机。图乙是上述情景的简化图，图中司机的眼睛、副驾驶的手机均用黑点代表。请在图乙中利用平面镜成像特点画出司机眼睛通过右侧车窗观察到副驾驶手机的像的光路图。
【答案】
【解答】解：首先根据平面镜成像时像与物的对称性，找到发光点S（驾驶的手机）的像S′（驾驶手机的像），然后连接S′眼睛交右侧车窗于点O，此交点即为入射点，连接S与入射点画出入射光线，再过入射点作出反射光线即可。注意标上箭头表示光的传播方向。如图所示：
分层训练三．选择题（共1小题）
5．根据图中给出的物体A和它的像A'，画出平面镜的位置。
【答案】见解答图
【解答】解：由平面镜成像的特点可知，像与物关于平面镜对称，所以先连接AA′，再画出AA′的垂直平分线，可得平面镜的位置，如图所示：
分层训练四．选择题（共1小题）
6．如图甲所示，为防止交通事故的发生，驾驶员要时刻注意观察四周及后视镜。如图乙是司机在倒车时通过右后视镜（看作平面镜）看到右后方的行人A的示意图，P点表示司机的眼睛，请你画出司机看到A点的光路图。
【答案】
【解答】解：做A点关于平面镜的对称点A'，然后连接A'P，与平面镜的延长线交于一点O，O即为入射点，连接AO即为入射光线，再连接OP即为反射光线，如图：
分层训练五．选择题（共3小题）

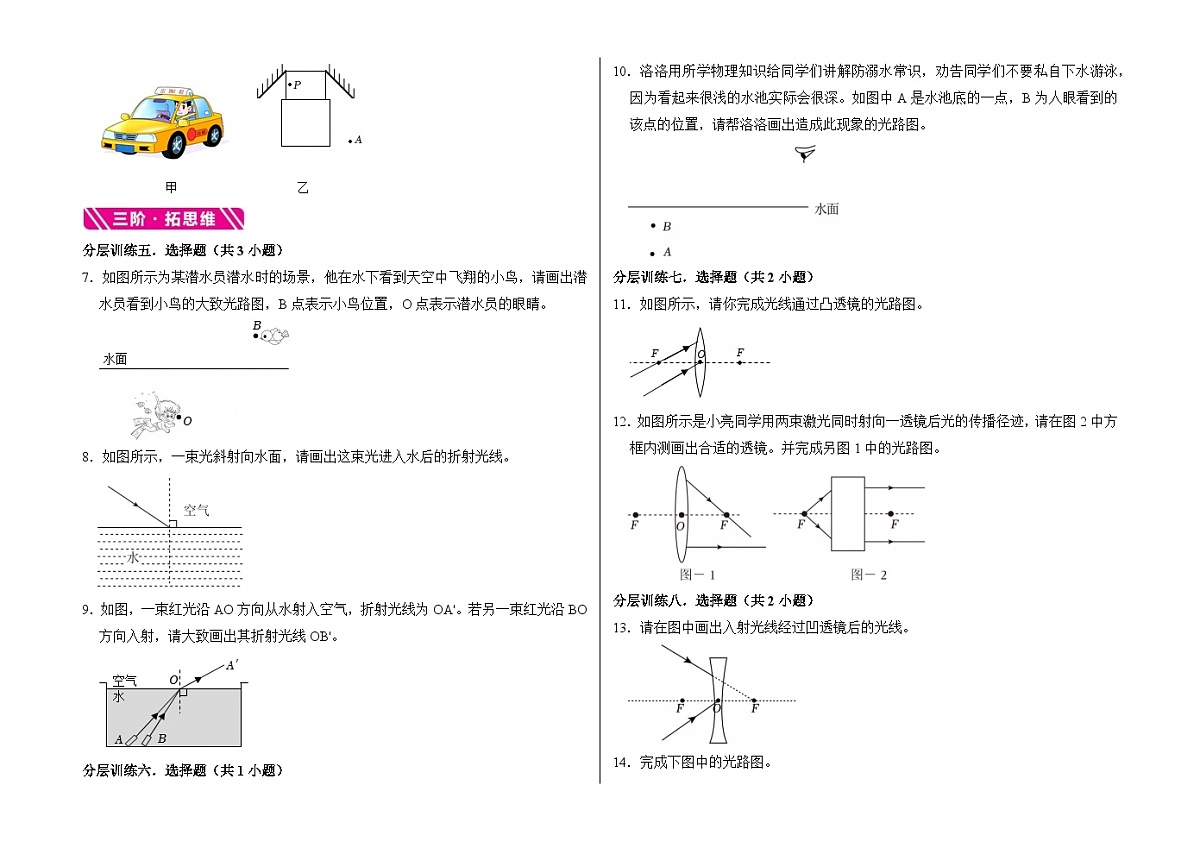

7．如图所示为某潜水员潜水时的场景，他在水下看到天空中飞翔的小鸟，请画出潜水员看到小鸟的大致光路图，B点表示小鸟位置，O点表示潜水员的眼睛。
【答案】
【解答】解：潜水员看到小鸟的像是由于光的折射形成的虚像，所看到的像是在小鸟的上方，O点与B的正上方某点它们在同一条直线上，这条直线与水面的交点即为入射点，过入射点作垂直于水面的法线，根据空气角大的特点，连接B与入射点即为入射光线，连接入射点和O点即为折射光线。如图所示：
8．如图所示，一束光斜射向水面，请画出这束光进入水后的折射光线。
【答案】
【解答】解：在水中法线的另一侧画出折射光线，使折射角小于入射角；如下图所示：
9．如图，一束红光沿AO方向从水射入空气，折射光线为OA'。若另一束红光沿BO方向入射，请大致画出其折射光线OB'。
【答案】
【解答】解：本题中，光从水中射向空气中，折射角大于入射角；
入射光线AO和BO相比较，BO入射角小，所以BO的折射光线OB'的折射角也较小，OB'应画在OA'和法线之间，如图所示
分层训练六．选择题（共1小题）
10．洛洛用所学物理知识给同学们讲解防溺水常识，劝告同学们不要私自下水游泳，因为看起来很浅的水池实际会很深。如图中A是水池底的一点，B为人眼看到的该点的位置，请帮洛洛画出造成此现象的光路图。
【答案】
【解答】解：岸上的人之所以能看到水中的物体，是由于物体反射的光线斜射入空气中时，发生折射，折射角大于入射角，折射光线远离法线，眼睛逆着折射光线看去，人看到的“物体”比物体的实际位置偏高，故B点为物体的像的位置，A点为物体的实际位置，
物体的像是人眼逆着折射光线看到的，所以连接人眼和点B于水面的交点O即为入射点；连接A和入射点O即为入射光线，入射点O和人眼的连线即为折射光线，如图所示：
分层训练七．选择题（共2小题）
11．如图所示，请你完成光线通过凸透镜的光路图。
【答案】
【解答】解：通过焦点的光线经凸透镜折射后将平行于主光轴；过凸透镜光心的光线传播方向不改变。如图所示：
12．如图所示是小亮同学用两束激光同时射向一透镜后光的传播径迹，请在图2中方框内测画出合适的透镜。并完成另图1中的光路图。
【答案】
【解答】解：平行于主光轴的光线经凸透镜折射后将过焦点；通过焦点的光线经凸透镜折射后将平行于主光轴：
由图可知，射入透镜的光是发散光，通过透镜的光线是平行光，因此透镜起到会聚作用，故填凸透镜，如图所示：
分层训练八．选择题（共2小题）
13．请在图中画出入射光线经过凹透镜后的光线。
【答案】
【解答】解：通过光心的光线传播方向不变，故延长该光线即可，指向虚焦点的光线必然平行主光轴，故过折射点画主光轴的平行光线，故如图所示：
14．完成下图中的光路图。
【答案】见解答图
【解答】解：左图中，平行于主光轴的光线经左边凸透镜折射后将过焦点F1，该折射光线又经过右边凸透镜的焦点F2（F1、F2重合），再经右边凸透镜折射后将平行于主光轴，如图所示：
右图中，平行于主光轴的光线经左边凸透镜折射后将过右侧焦点F1，该折射光线又延长经过右边凹透镜的焦点F2（F1、F2重合），再经右边凹透镜折射后将平行于主光轴，如图所示：
分层训练九．选择题（共1小题）

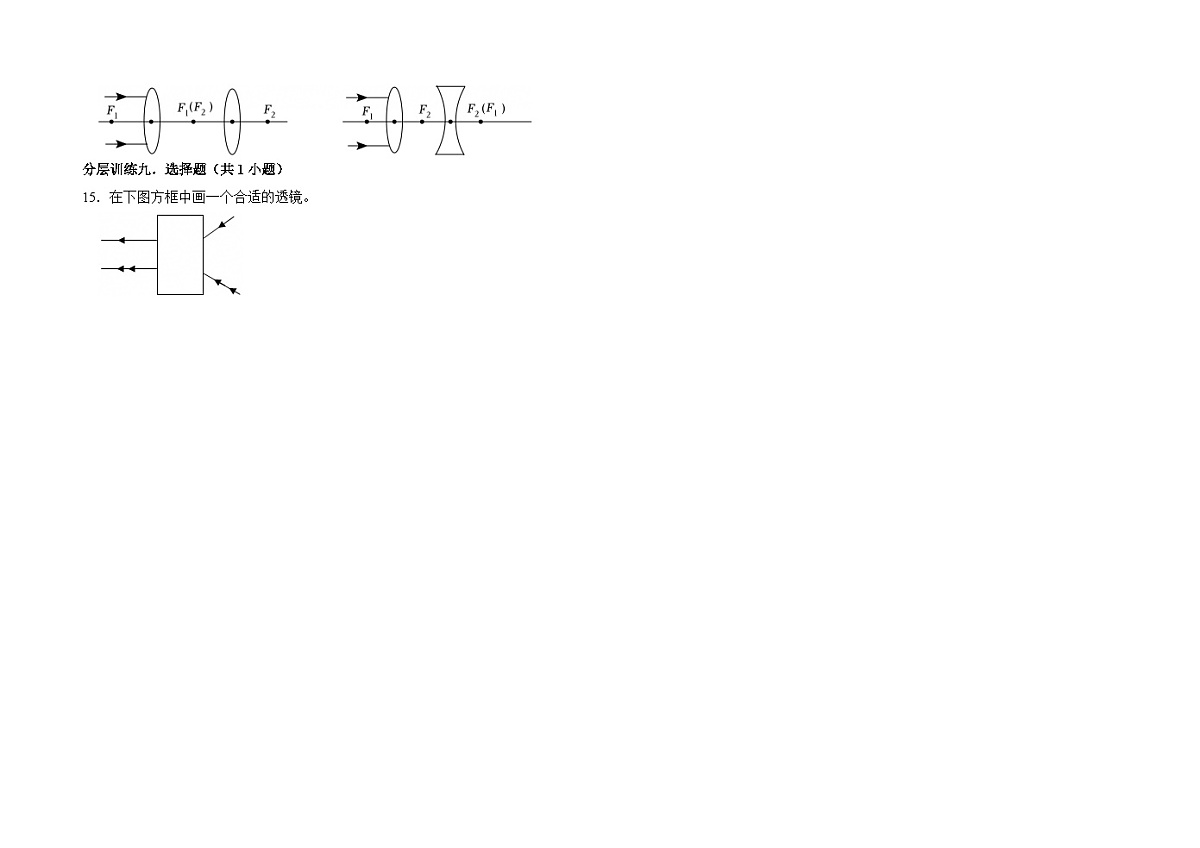

15．在下图方框中画一个合适的透镜。
【答案】
【解答】解：将入射光线进行延长，延长得到的光线与折射光线进行比较：
所以可知图中的折射光线比起入射光线更加远离主光轴，则这个透镜对光线有发散作用，因此填凹透镜，如图所示：
