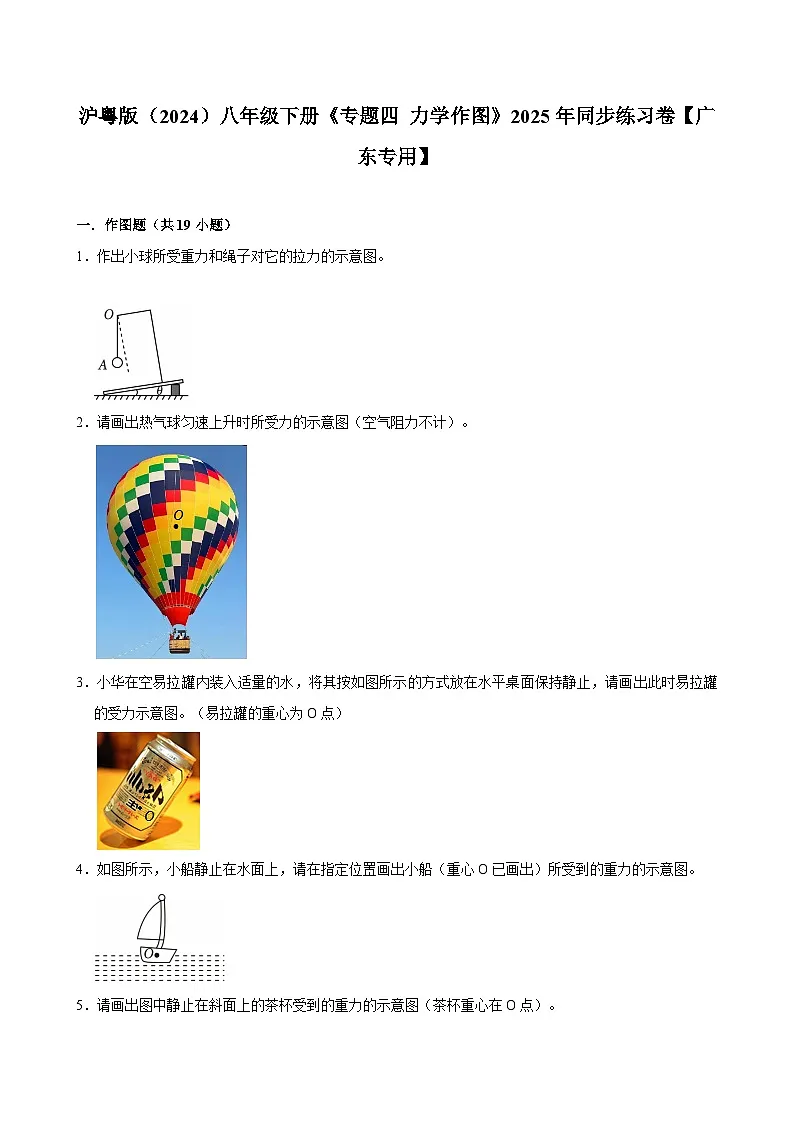

1．作出小球所受重力和绳子对它的拉力的示意图。
2．请画出热气球匀速上升时所受力的示意图（空气阻力不计）。
3．小华在空易拉罐内装入适量的水，将其按如图所示的方式放在水平桌面保持静止，请画出此时易拉罐的受力示意图。（易拉罐的重心为O点）
4．如图所示，小船静止在水面上，请在指定位置画出小船（重心O已画出）所受到的重力的示意图。

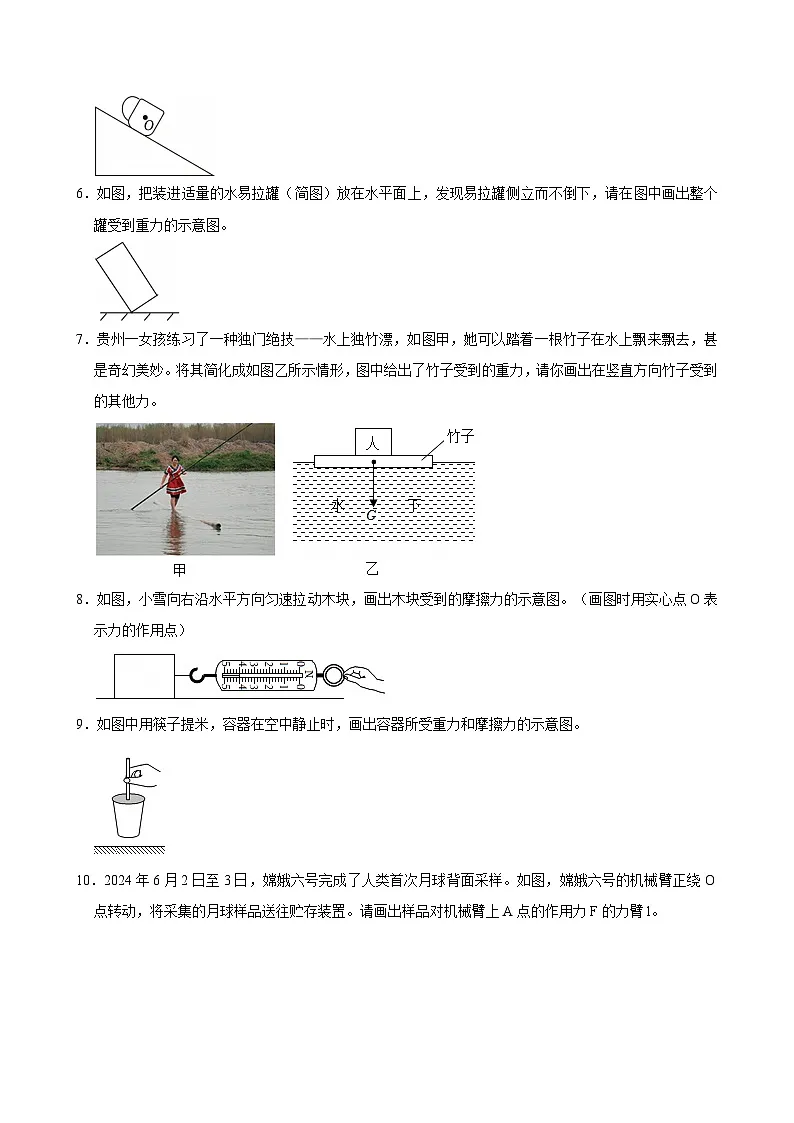

5．请画出图中静止在斜面上的茶杯受到的重力的示意图（茶杯重心在O点）。
6．如图，把装进适量的水易拉罐（简图）放在水平面上，发现易拉罐侧立而不倒下，请在图中画出整个罐受到重力的示意图。
7．贵州一女孩练习了一种独门绝技——水上独竹漂，如图甲，她可以踏着一根竹子在水上飘来飘去，甚是奇幻美妙。将其简化成如图乙所示情形，图中给出了竹子受到的重力，请你画出在竖直方向竹子受到的其他力。
8．如图，小雪向右沿水平方向匀速拉动木块，画出木块受到的摩擦力的示意图。（画图时用实心点O表示力的作用点）
9．如图中用筷子提米，容器在空中静止时，画出容器所受重力和摩擦力的示意图。

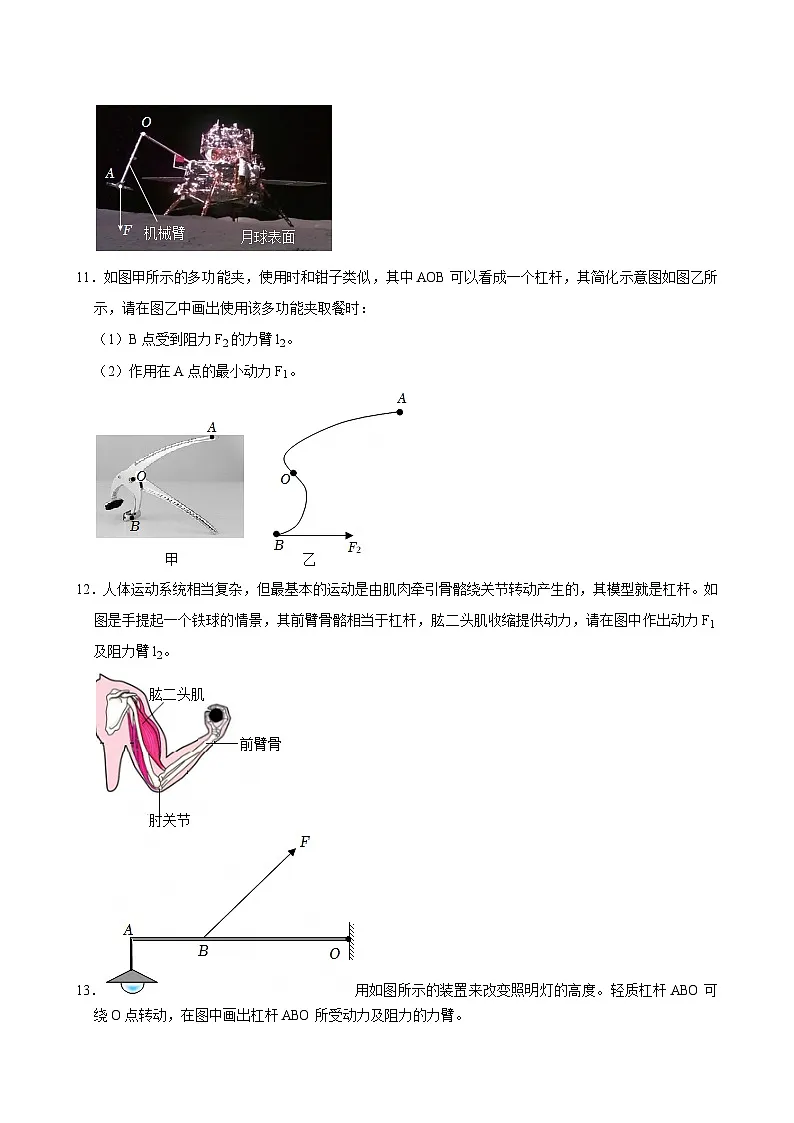

10．2024年6月2日至3日，嫦娥六号完成了人类首次月球背面采样。如图，嫦娥六号的机械臂正绕O点转动，将采集的月球样品送往贮存装置。请画出样品对机械臂上A点的作用力F的力臂l。
11．如图甲所示的多功能夹，使用时和钳子类似，其中AOB可以看成一个杠杆，其简化示意图如图乙所示，请在图乙中画出使用该多功能夹取餐时：
（1）B点受到阻力F2的力臂l2。
（2）作用在A点的最小动力F1。
12．人体运动系统相当复杂，但最基本的运动是由肌肉牵引骨骼绕关节转动产生的，其模型就是杠杆。如图是手提起一个铁球的情景，其前臂骨骼相当于杠杆，肱二头肌收缩提供动力，请在图中作出动力F1及阻力臂l2。
13．用如图所示的装置来改变照明灯的高度。轻质杠杆ABO可绕O点转动，在图中画出杠杆ABO所受动力及阻力的力臂。
14．同学们在体育课上做仰卧起坐，前半段是背部由平躺地面变成脊柱弯曲，后半段是上半身完全离开地面，迅速成坐姿。仰卧起坐时，人体可看成杠杆模型，O为支点，A为人的重心，肌肉的拉力F为动力，如图所示，请画出重力的示意图，动力臂L1。
15．晓强站在地面上，利用如图所示滑轮组提升重物。请你帮他在图中画出符合要求的绳子绕法。
16．如图所示，水平地面上有一重400N的物体，一个人站在地面上利用滑轮组将重物匀速提升。要想使人所用的拉力最小，请在图中画出滑轮组上绳子的绕法。
17．请组装如图所示滑轮组，达到用向下的力拉绳子时，滑轮组向上提升重物。
18．“浮沉子”最早是由科学家笛卡尔设计的。小华用大塑料瓶（大瓶）和开口小玻璃瓶（小瓶）制作了如图所示的“浮沉子”。将小瓶和瓶内空气看成一个整体，重心为O，当小瓶漂浮时，请在图中画出它此时的受力示意图。
19．如图所示，是用传送带把货物A送到高处的情景的示意图。请画出货物A所受重力和支持力F的示意图。
二．解答题（共2小题）
20．图中的尾板等效成图中以O为支点的杠杆，处于水平静止，尾板自重为G、受到绳的拉力为F3（忽略绳重）：
（1）在图中画出F3的力臂l；
（2）绳长一定，绳按第三个图方式悬挂，尾板仍处于水平静止，则此时尾板受到绳的拉力F4 F3（选填“＞”、“＝”、“＜”）。
21．如图所示，商场的电梯匀速向上运动，站在电梯上相对电梯静止的人受到的重力G＝600N；请你在图中画出此人受到的力的图示。
沪粤版（2024）八年级下册《专题四 力学作图》2025年同步练习卷【广东专用】
一．作图题（共19小题）
1．作出小球所受重力和绳子对它的拉力的示意图。
【答案】见解答
【解答】解：重力的作用点在小球的重心，即它的球心，方向竖直向下；拉力作用点也在小球的重心上，方向沿细线向上。如图所示：
2．请画出热气球匀速上升时所受力的示意图（空气阻力不计）。
【答案】
【解答】解：热气球在竖直方向匀速上升时，处于平衡状态，受到重力和浮力是一对平衡力，从热气球的重心，分别沿竖直向下和竖直向上的方向画一条有向线段，并分别用G和F浮表示，注意两条线段长度要相等，如下图所示：
3．小华在空易拉罐内装入适量的水，将其按如图所示的方式放在水平桌面保持静止，请画出此时易拉罐的受力示意图。（易拉罐的重心为O点）
【答案】
【解答】解：由于易拉罐静止，所以其受到的重力和支持力是一对平衡力；
两个力的作用点在其重心O上，过易拉罐的重心分别沿竖直向下和竖直向上的方向画一条有向线段，并分别用G和F表示，注意作图时两条线段长度要相等。如图所示：
4．如图所示，小船静止在水面上，请在指定位置画出小船（重心O已画出）所受到的重力的示意图。
【答案】
【解答】解：重力的方向是竖直向下的，从小船的重心画一条带箭头的竖直向下的有向线段，用G表示，如图所示：
5．请画出图中静止在斜面上的茶杯受到的重力的示意图（茶杯重心在O点）。
【答案】
【解答】解：重力的方向是竖直向下的，从茶杯重心开始，沿竖直向下的方向画一条带箭头的线段，并在线段的末尾标上字母G，即为其所受重力示意图，如图所示：
6．如图，把装进适量的水易拉罐（简图）放在水平面上，发现易拉罐侧立而不倒下，请在图中画出整个罐受到重力的示意图。
【答案】见解答
【解答】解：重力的方向是竖直向下，作用点画在易拉罐的重心上，符号为G，如图所示：
7．贵州一女孩练习了一种独门绝技——水上独竹漂，如图甲，她可以踏着一根竹子在水上飘来飘去，甚是奇幻美妙。将其简化成如图乙所示情形，图中给出了竹子受到的重力，请你画出在竖直方向竹子受到的其他力。
【答案】
【解答】解：对竹子进行受力分析，可知其在竖直方向上受到水对它的浮力，方向竖直向上，人对它的压力，方向竖直向下，以及自身的重力，方向竖直向下，并且人对它的压力和自身的重力之和等于浮力，所以可作出竹子在竖直方向上的受力示意图，如图所示：
8．如图，小雪向右沿水平方向匀速拉动木块，画出木块受到的摩擦力的示意图。（画图时用实心点O表示力的作用点）
【答案】见解答
【解答】解：木块受到的摩擦力沿水平方向向左，作用点木块的重心O处，从O点开始，沿摩擦力的方向画一条有向线段，并在线段末尾标上字母f＝4N，如图所示：
9．如图中用筷子提米，容器在空中静止时，画出容器所受重力和摩擦力的示意图。
【答案】
【解答】解：筷子提米在空中静止时，受重力和摩擦力作用，杯子和米所受重力竖直向下，筷子对米的摩擦力竖直向上，重力和摩擦力是平衡力，重力和摩擦力的大小相等，二力的作用点都画在容器的重心，如图所示：
10．2024年6月2日至3日，嫦娥六号完成了人类首次月球背面采样。如图，嫦娥六号的机械臂正绕O点转动，将采集的月球样品送往贮存装置。请画出样品对机械臂上A点的作用力F的力臂l。
【答案】
【解答】解：反向延长力F的作用线，由支点O向F的作用线作垂线，垂线段的长度就是力F的力臂l（红色字母）。如图所示：
11．如图甲所示的多功能夹，使用时和钳子类似，其中AOB可以看成一个杠杆，其简化示意图如图乙所示，请在图乙中画出使用该多功能夹取餐时：
（1）B点受到阻力F2的力臂l2。
（2）作用在A点的最小动力F1。
【答案】
【解答】解：（1）过支点O作阻力F2的垂线，可得阻力臂l2；
（2）由杠杆平衡条件（F1l1＝F2l2）可知，在阻力跟阻力臂的乘积一定时，动力臂越长，动力越小；图中支点在O点，因此OA作为动力臂l1最长；动力的方向应该向下，过点A垂直于OA向左作出最小动力l1的示意图；过支点O作动力F1的垂线即为动力臂l1；如图所示：
12．人体运动系统相当复杂，但最基本的运动是由肌肉牵引骨骼绕关节转动产生的，其模型就是杠杆。如图是手提起一个铁球的情景，其前臂骨骼相当于杠杆，肱二头肌收缩提供动力，请在图中作出动力F1及阻力臂l2。
【答案】见解答
【解答】解：当手握铁球向上曲肘时，若把前臂看成杠杆，支点在肘关节的O位置，肱二头肌收缩抬起前臂是动力F1，作用点在A点，方向斜向上；铁球作用在手上产生的力是阻力，从支点向F2作垂线段，得到F2的力臂L2，如图所示：
13．用如图所示的装置来改变照明灯的高度。轻质杠杆ABO可绕O点转动，在图中画出杠杆ABO所受动力及阻力的力臂。
【答案】
【解答】解：由图示可知，支点为O．动力为作用在B点的拉力，阻力为电灯对杠杆的拉力，从支点O向动力和阻力的作用线引垂线段，垂线段的长即为杠杆ABO所受动力及阻力的力臂，如下图所示：
14．同学们在体育课上做仰卧起坐，前半段是背部由平躺地面变成脊柱弯曲，后半段是上半身完全离开地面，迅速成坐姿。仰卧起坐时，人体可看成杠杆模型，O为支点，A为人的重心，肌肉的拉力F为动力，如图所示，请画出重力的示意图，动力臂L1。
【答案】
【解答】解：重力的方向是竖直向下的，从人的重心画一条带箭头的竖直向下的有向线段，用G表示，即为其所受重力示意图；
过支点O作动力F作用线的垂线，该垂线段为动力臂L1。如图所示：
15．晓强站在地面上，利用如图所示滑轮组提升重物。请你帮他在图中画出符合要求的绳子绕法。
【答案】
【解答】解：由题意可知，人站在地面拉动绳子，因此绳子的拉动方向应向下，绳子先系在定滑轮的固定挂钩上，然后再绕过下面的动滑轮再向上绕到定滑轮上，依次反复绕，如图所示：
16．如图所示，水平地面上有一重400N的物体，一个人站在地面上利用滑轮组将重物匀速提升。要想使人所用的拉力最小，请在图中画出滑轮组上绳子的绕法。
【答案】
【解答】解：图中滑轮组由两个定滑轮和一个动滑轮组成，要使该滑轮组向下用力物体向上运动，并且拉力最小，应从手开始向上由外向内依次绕过所有滑轮。如图所示：
17．请组装如图所示滑轮组，达到用向下的力拉绳子时，滑轮组向上提升重物。
【答案】
【解答】解：因为向下拉绳子来提升重物，所以绳端的拉力方向向下，绳子先绕过定滑轮，然后再绕过动滑轮，最后将绳子系在定滑轮下面的挂钩上，如图所示：
18．“浮沉子”最早是由科学家笛卡尔设计的。小华用大塑料瓶（大瓶）和开口小玻璃瓶（小瓶）制作了如图所示的“浮沉子”。将小瓶和瓶内空气看成一个整体，重心为O，当小瓶漂浮时，请在图中画出它此时的受力示意图。
【答案】
【解答】解：由图可知，小瓶漂浮，小瓶受到竖直向上的浮力F浮、竖直向下的重力G，浮力和重力是一对平衡力，大小相等，二力的作用点都画在小瓶的重心，如图所示：
19．如图所示，是用传送带把货物A送到高处的情景的示意图。请画出货物A所受重力和支持力F的示意图。
【答案】
【解答】解：重力的方向是竖直向下的，从货物的重心画一条带箭头的竖直向下的有向线段，用G表示，即为其所受重力示意图；
支持力的方向垂直于传送带向上，从货物的重心画一条带箭头的垂直于传送带向上的有向线段，用F支表示，即为其所受支持力示意图。如图所示：
二．解答题（共2小题）
20．图中的尾板等效成图中以O为支点的杠杆，处于水平静止，尾板自重为G、受到绳的拉力为F3（忽略绳重）：
（1）在图中画出F3的力臂l；
（2）绳长一定，绳按第三个图方式悬挂，尾板仍处于水平静止，则此时尾板受到绳的拉力F4 ＝ F3（选填“＞”、“＝”、“＜”）。
【答案】；＝。
【解答】解：F3的方向沿斜面向上，过O点做所在直线的垂线即为力臂l，如图所示
如下图，重力没有变，阻力臂没有变，动力臂为两次拉力作用绳，尾板和竖直杆形成三角形斜边上的高线，由图知两个由于两个三角形全等，故动力臂也没有变，根据杠杆的平衡条件可知，动力不变，即此时尾板受到绳的拉力F4＝F3。
故答案为：；＝。
21．如图所示，商场的电梯匀速向上运动，站在电梯上相对电梯静止的人受到的重力G＝600N；请你在图中画出此人受到的力的图示。
【答案】见解答
【解答】解：人受竖直向下的重力G，竖直向上的支持力F，人相对于做匀速直线运动的电梯静止，人处于平衡状态，以重心为起点，作重力G与支持力F的示意图，如图所示：
