河北省2025九年级物理上册第十七章欧姆定律学情评估卷试卷及答案（人教版）

这是一份河北省2025九年级物理上册第十七章欧姆定律学情评估卷试卷及答案（人教版），共16页。

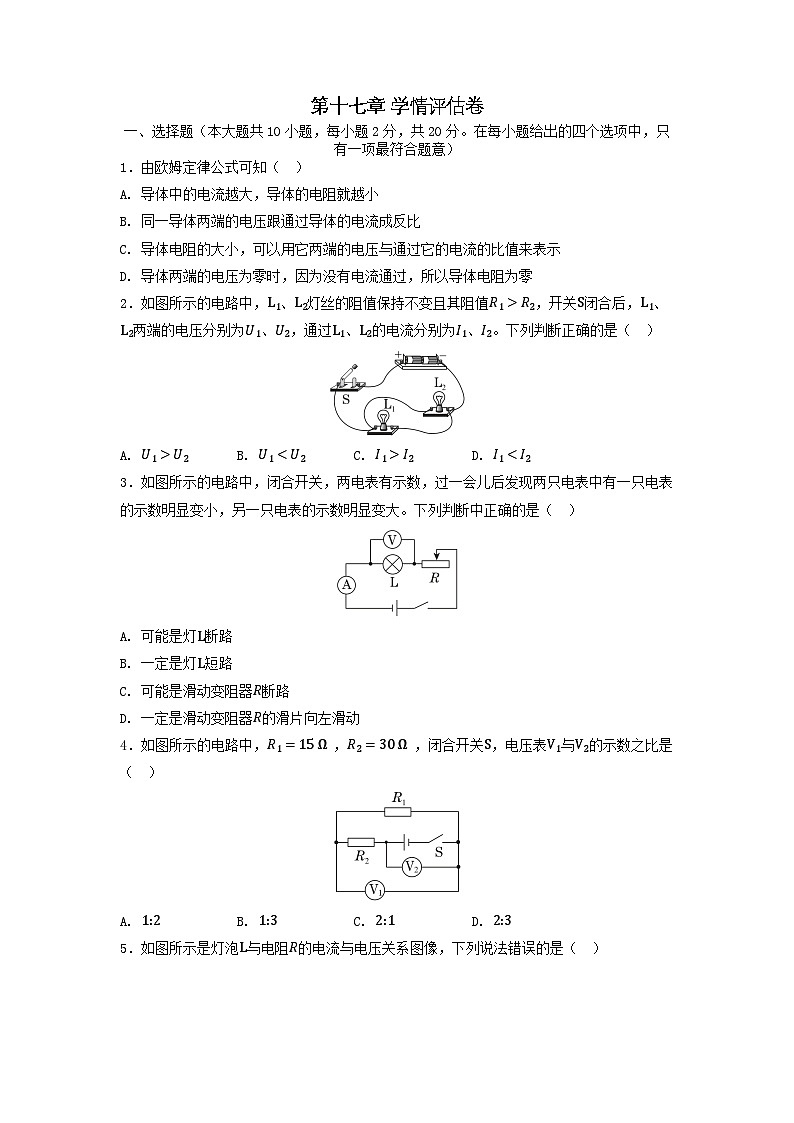

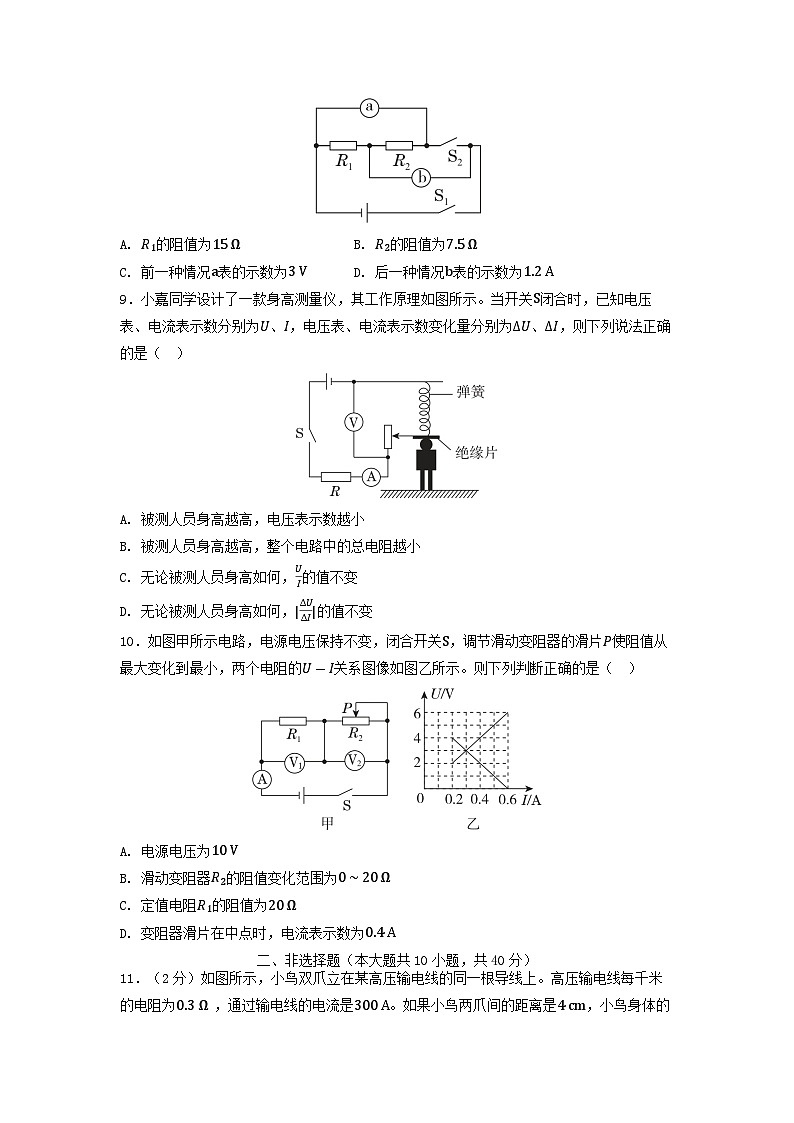

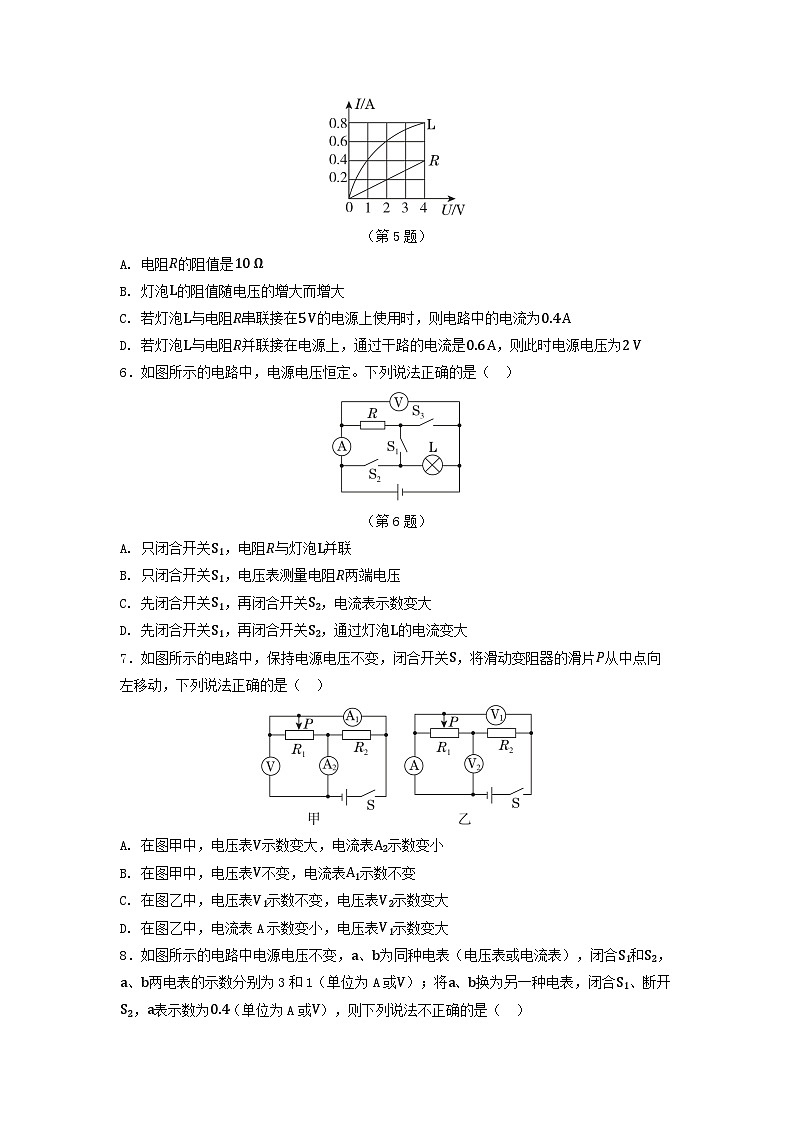

第十七章 学情评估卷一、选择题（本大题共10小题，每小题2分，共20分。在每小题给出的四个选项中，只有一项最符合题意）1．由欧姆定律公式可知（ ）A. 导体中的电流越大，导体的电阻就越小B. 同一导体两端的电压跟通过导体的电流成反比C. 导体电阻的大小，可以用它两端的电压与通过它的电流的比值来表示D. 导体两端的电压为零时，因为没有电流通过，所以导体电阻为零2．如图所示的电路中，L1、L2灯丝的阻值保持不变且其阻值R1>R2，开关S闭合后，L1、L2两端的电压分别为U1、U2，通过L1、L2的电流分别为I1、I2。下列判断正确的是（ ）A. U1>U2B. U1I2D. I1 ”“< ”或“=”）实际的气体浓度。17．（6分）小亮同学利用图乙所示电路探究电压一定时电流与电阻的关系，电源电压恒定，有5 Ω 、10 Ω 、20 Ω 的定值电阻各一个，滑动变阻器标有“10 Ω 1 A”。（1） 连接电路前发现电压表指针如图甲所示，则需要对电压表_ _ 。（2） 解决问题后，小亮连接了如图乙所示电路，若闭合开关，电压表的指针将_ _ （填“正向偏转”“反向偏转”或“不动”）。小亮检查电路时发现有一根导线连接错误，请在错误的导线上打“×”，并画出正确连线。（3） 排除故障后，当接入5 Ω 的定值电阻，调节滑片P使电压表示数达到所要控制的电压U1时，电流表指针如图丙所示，U1为 _ _ _ _ V。更换为10 Ω 的定值电阻继续实验，发现滑动变阻器调到最大阻值时才能使电压表示数达到U1，则电源电压为_ _ _ _ V。（4） 当更换为20 Ω 的定值电阻时，为了顺利完成实验，需要换用最大阻值至少为Ω 的滑动变阻器。18．（7分）小光同学做“测量小灯泡的电阻”实验时，使用的小灯泡额定电压为2.5 V，现已连接了部分电路，如图甲所示。（1） 请用笔画线代替导线，将图甲的实物电路连接完整,要求滑动变阻器滑片P向右移动时灯泡变亮。（2） 闭合开关后，他发现小灯泡发出耀眼的光，且无论怎样移动滑动滑动变阻器的滑片P，电压表和电流表均有示数但示数不变，则电路故障可能是_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 。（3） 故障排除后，进行实验并记录了4组数据如下表所示，第5次实验的电流表示数如图乙所示，电流表的示数为_ _ A，此时小灯泡的电阻约为_ _ （计算结果保留两位小数）Ω ；从表中数据看，不同电压下小灯泡的电阻值不同，这是灯丝电阻受_ _ 影响导致的。【拓展】小光又对实验进行了拓展，利用电源（电压未知且恒定不变）、阻值已知为R0的定值电阻、电压表、开关等器材，设计了如图丙所示的电路，测出了未知定值电阻R的阻值，请你完成下列实验步骤：①闭合开关S1，断开S2，读出电压表的示数U1；②_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ ，读出电压表的示数U2；③待测电阻的阻值R=_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ （用已知量的字母表示）。19．（6分）如图所示的电路中，电源电压保持不变，电阻R1的阻值为20 Ω 。闭合开关S，两电流表的示数分别为0.8 A和0.3 A。（1） 求电源电压U。（2） 求通过电阻R2的电流I2。（3） 现用电阻R0替换电阻R1、R2中的一个，替换前后，只有一个电流表的示数发生了变化，且电流增大了0.1 A。请判断被替换的电阻，并求出电阻R0的阻值。20．（6分）图甲所示的电路中，电源电压为17 V，滑动变阻器R1铭牌标有“100 Ω 1 A”字样，电流表测量范围为0∼0.6 A，电压表测量范围为0∼15 V。灯泡正常发光时两端电压为6 V，其电流随电压变化关系如图乙所示。只闭合开关S和S1，滑动变阻器的滑片P置于最右端时，电压表的示数为10 V。求：（1） 灯泡正常发光时的电阻；（2） 定值电阻R2的阻值；（3） 只闭合开关S和S2，在保证各元件安全工作的情况下，滑动变阻器R1允许的取值范围。第十七章 学情评估卷参考答案一、选择题（本大题共10小题，每小题2分，共20分。在每小题给出的四个选项中，只有一项最符合题意）1．由欧姆定律公式可知（ ）A. 导体中的电流越大，导体的电阻就越小B. 同一导体两端的电压跟通过导体的电流成反比C. 导体电阻的大小，可以用它两端的电压与通过它的电流的比值来表示D. 导体两端的电压为零时，因为没有电流通过，所以导体电阻为零【答案】C2．如图所示的电路中，L1、L2灯丝的阻值保持不变且其阻值R1>R2，开关S闭合后，L1、L2两端的电压分别为U1、U2，通过L1、L2的电流分别为I1、I2。下列判断正确的是（ ）A. U1>U2B. U1I2D. I1 ”“< ”或“=”）实际的气体浓度。【答案】（1） 减小；增大（2） 18；<17．（6分）小亮同学利用图乙所示电路探究电压一定时电流与电阻的关系，电源电压恒定，有5 Ω 、10 Ω 、20 Ω 的定值电阻各一个，滑动变阻器标有“10 Ω 1 A”。（1） 连接电路前发现电压表指针如图甲所示，则需要对电压表_ _ 。（2） 解决问题后，小亮连接了如图乙所示电路，若闭合开关，电压表的指针将_ _ （填“正向偏转”“反向偏转”或“不动”）。小亮检查电路时发现有一根导线连接错误，请在错误的导线上打“×”，并画出正确连线。（3） 排除故障后，当接入5 Ω 的定值电阻，调节滑片P使电压表示数达到所要控制的电压U1时，电流表指针如图丙所示，U1为 _ _ _ _ V。更换为10 Ω 的定值电阻继续实验，发现滑动变阻器调到最大阻值时才能使电压表示数达到U1，则电源电压为_ _ _ _ V。（4） 当更换为20 Ω 的定值电阻时，为了顺利完成实验，需要换用最大阻值至少为Ω 的滑动变阻器。【答案】（1） 调零（2） 不动；（3） 2；4（4） 2018．（7分）小光同学做“测量小灯泡的电阻”实验时，使用的小灯泡额定电压为2.5 V，现已连接了部分电路，如图甲所示。（1） 请用笔画线代替导线，将图甲的实物电路连接完整,要求滑动变阻器滑片P向右移动时灯泡变亮。（2） 闭合开关后，他发现小灯泡发出耀眼的光，且无论怎样移动滑动滑动变阻器的滑片P，电压表和电流表均有示数但示数不变，则电路故障可能是_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 。（3） 故障排除后，进行实验并记录了4组数据如下表所示，第5次实验的电流表示数如图乙所示，电流表的示数为_ _ A，此时小灯泡的电阻约为_ _ （计算结果保留两位小数）Ω ；从表中数据看，不同电压下小灯泡的电阻值不同，这是灯丝电阻受_ _ 影响导致的。【拓展】小光又对实验进行了拓展，利用电源（电压未知且恒定不变）、阻值已知为R0的定值电阻、电压表、开关等器材，设计了如图丙所示的电路，测出了未知定值电阻R的阻值，请你完成下列实验步骤：①闭合开关S1，断开S2，读出电压表的示数U1；②_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ ，读出电压表的示数U2；③待测电阻的阻值R=_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ （用已知量的字母表示）。【答案】（1） （2） 同时将滑动变阻器上面两个接线柱接入了电路（或滑动变阻器短路）（3） 0.48；5.21；温度 闭合开关S2；(U1-U2)R0U219．（6分）如图所示的电路中，电源电压保持不变，电阻R1的阻值为20 Ω 。闭合开关S，两电流表的示数分别为0.8 A和0.3 A。（1） 求电源电压U。（2） 求通过电阻R2的电流I2。（3） 现用电阻R0替换电阻R1、R2中的一个，替换前后，只有一个电流表的示数发生了变化，且电流增大了0.1 A。请判断被替换的电阻，并求出电阻R0的阻值。【答案】（1） 解：由图得，两电阻并联，干路中电流最大，则干路电流为0.8 A，通过R1的电流为0.3 A。由欧姆定律与并联电路电压特点得，电源电压U=U1=I1R1=0.3 A×20 Ω=6 V。（2） 由并联电路电流特点得，通过电阻R2的电流I2=I-I1=0.8 A-0.3 A=0.5 A。（3） 电阻替换前后，只有一个电流表的示数发生了变化，说明R2被替换，并联电路中，各支路互不影响，则替换后干路电流改变，且电流增大了0.1 A，即此时干路电流为0.9 A。通过电阻R0的电流I0=I'-I1=0.9 A-0.3 A=0.6 A，由欧姆定律与并联电路电压特点得，电阻R0的阻值R0=UI0=6 V0.6 A=10 Ω 。20．（6分）图甲所示的电路中，电源电压为17 V，滑动变阻器R1铭牌标有“100 Ω 1 A”字样，电流表测量范围为0∼0.6 A，电压表测量范围为0∼15 V。灯泡正常发光时两端电压为6 V，其电流随电压变化关系如图乙所示。只闭合开关S和S1，滑动变阻器的滑片P置于最右端时，电压表的示数为10 V。求：（1） 灯泡正常发光时的电阻；（2） 定值电阻R2的阻值；（3） 只闭合开关S和S2，在保证各元件安全工作的情况下，滑动变阻器R1允许的取值范围。【答案】（1） 解：由图乙知，灯泡正常发光时的电阻RL=U额I额=6 V0.5 A=12 Ω 。（2） 只闭合开关S和S1，滑动变阻器的滑片P置于最右端时，电路中电流I=U1R1大=10 V100 Ω=0.1 A，则定值电阻R2的阻值R2=U-U1I=17 V-10 V0.1 A=70 Ω 。（3） 只闭合开关S和S2，电路中最大电流为0.5 A，此时滑动变阻器R1阻值最小为R1小=U-U额I额=17 V-6 V0.5 A=22 Ω ，电压表测量范围为0∼15 V，根据串联分压原理可知，当电压表示数为15 V时，滑动变阻器R1阻值最大。此时灯泡两端电压UL=U-U1大'=17 V-15 V=2 V，由图乙可知，此时通过灯泡的电流为0.3 A，则滑动变阻器R1阻值最大为R1大'=U1大'IL=15 V0.3 A=50 Ω ，则滑动变阻器R1允许的取值范围为22∼50 Ω 。次数12345电压(U/V) 0.51.01.52.02.5电流(I/A) 0.180.300.380.44电阻(R/Ω) 2.783.333.954.55次数12345电压(U/V) 0.51.01.52.02.5电流(I/A) 0.180.300.380.44电阻(R/Ω) 2.783.333.954.55
