人教版物理九年级全一册第一十七章　欧姆定律 复习总结提升 课件 （含答案）

这是一份人教版物理九年级全一册第一十七章　欧姆定律 复习总结提升 课件 （含答案），共41页。

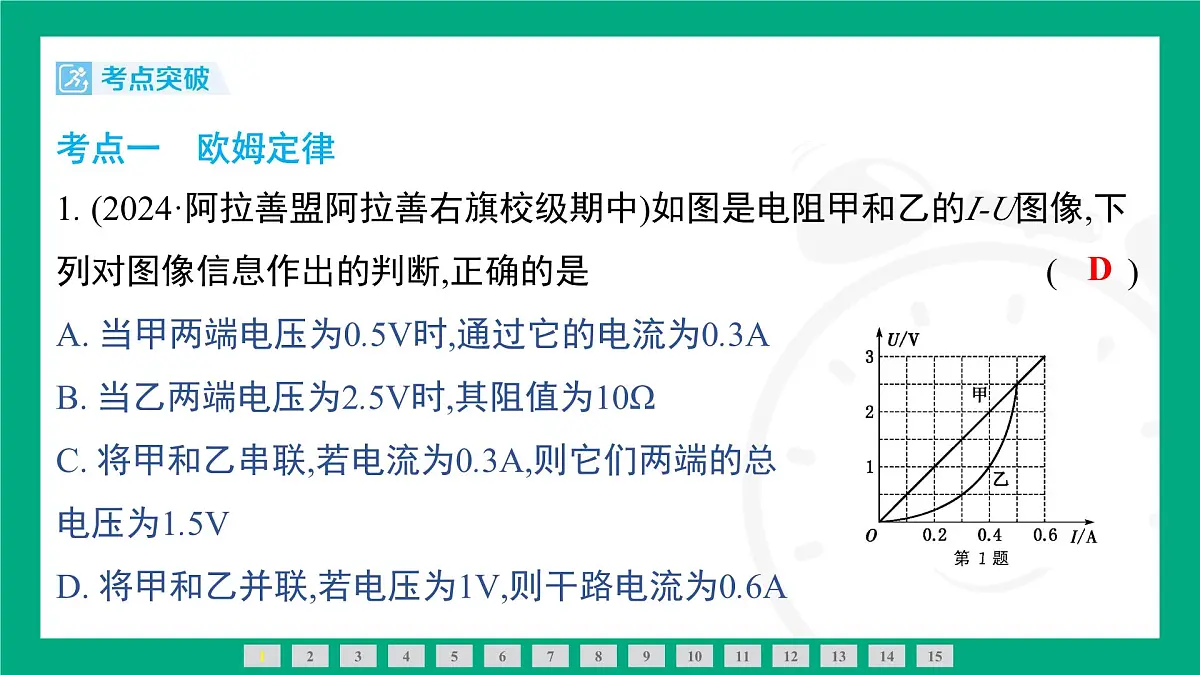

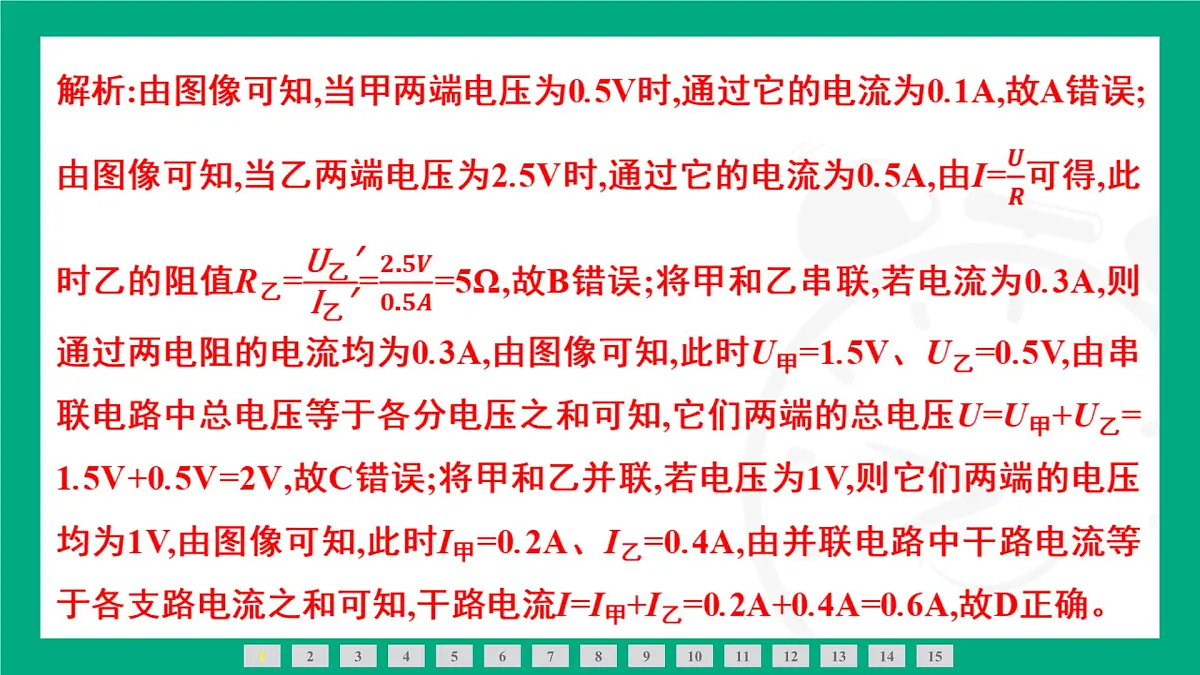

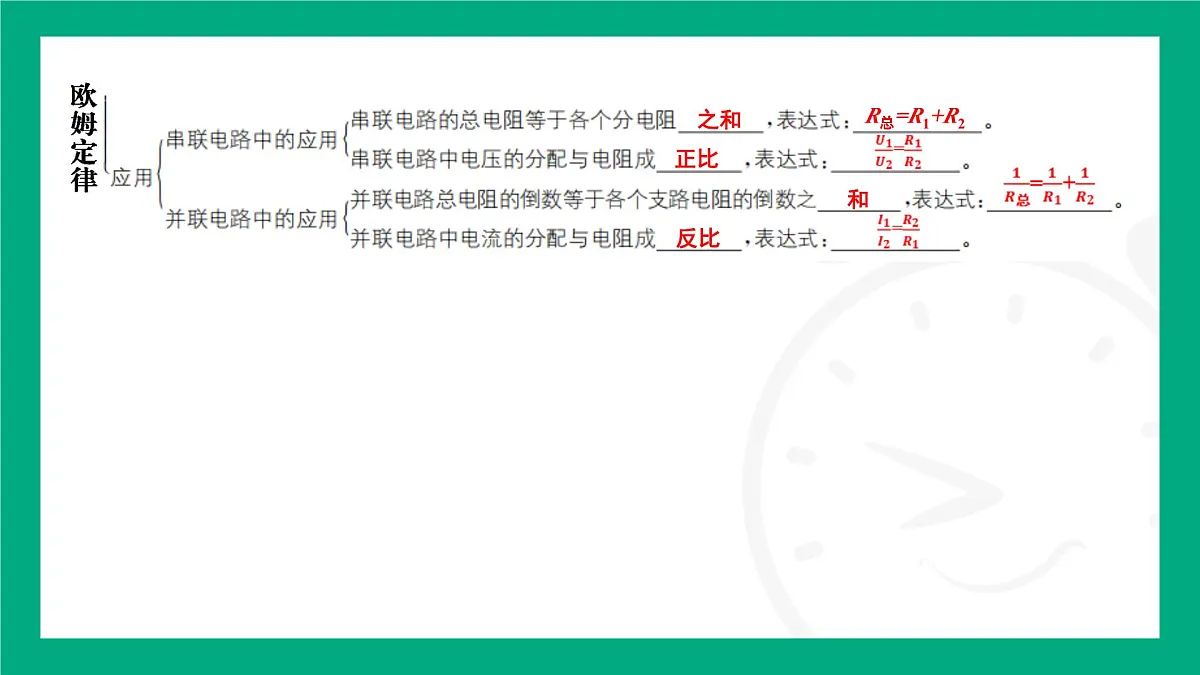

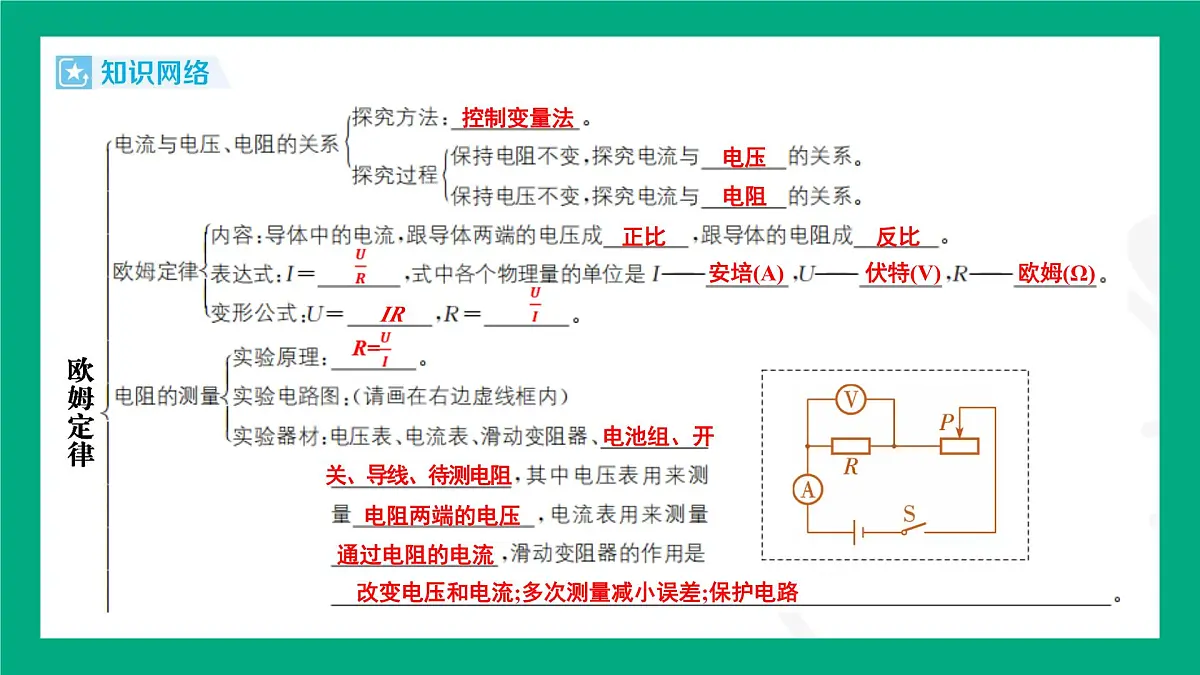

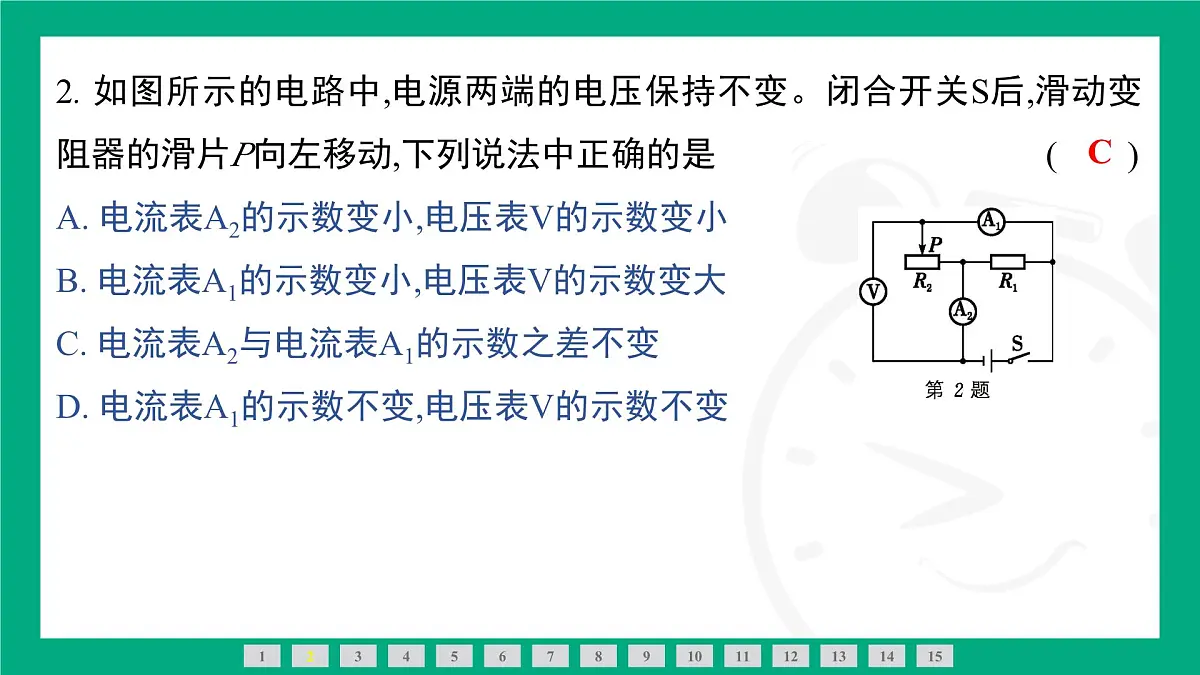

第十七章　欧姆定律 复习本章总结提升控制变量法电压电阻正比反比 安培(A)伏特(V)欧姆(Ω)IR  电池组、开关、导线、待测电阻电阻两端的电压通过电阻的电流改变电压和电流;多次测量减小误差;保护电路之和R总=R1+R2正比 和 反比 考点一　欧姆定律1. (2024·阿拉善盟阿拉善右旗校级期中)如图是电阻甲和乙的I-U图像,下列对图像信息作出的判断,正确的是(　　)A. 当甲两端电压为0.5V时,通过它的电流为0.3AB. 当乙两端电压为2.5V时,其阻值为10ΩC. 将甲和乙串联,若电流为0.3A,则它们两端的总电压为1.5VD. 将甲和乙并联,若电压为1V,则干路电流为0.6AD123456789101112131415 1234567891011121314152. 如图所示的电路中,电源两端的电压保持不变。闭合开关S后,滑动变阻器的滑片P向左移动,下列说法中正确的是 (　　)A. 电流表A2的示数变小,电压表V的示数变小B. 电流表A1的示数变小,电压表V的示数变大C. 电流表A2与电流表A1的示数之差不变D. 电流表A1的示数不变,电压表V的示数不变C1234567891011121314153. (2024·达州)如图所示,R1为定值电阻,R2为滑动变阻器,电源电压保持不变,闭合开关S,滑动变阻器的滑片P向右移动的过程中,下列说法正确的是 (　　)A. 电流表示数变大,电压表V1示数变小B. 电流表示数变小,电压表V2示数变大C. 电压表V1与电流表示数的比值变大D. 电压表V2与电流表示数的比值变小B第3题123456789101112131415解析:R1与R2串联,在向右移动滑片的过程中,R2阻值变大,电路中总阻值变大,电流减小,因此电流表示数变小,A错误。电流表示数减小,根据U=IR可得,R1两端的电压减小,而两者电压之和不变,因此R2两端的电压增大,B正确。电压表V1与电流表示数的比值是R1的阻值,应该不变,C错误。电压表V2与电流表示数的比值是R2的阻值,应该变大,D错误。123456789101112131415 A1234567891011121314155. (2024·呼伦贝尔阿荣旗期末)如图所示是一种自动测定油箱内油面高度的装置,R是转动式变阻器,它的金属滑片P是杠杆的一端,下列说法正确的是 (　　)A. R、R0在电路中是并联的B. 油面越高,通过R的电流越大C. 油面越高,R0两端的电压越大D. 油量表是由电压表改装而成的D123456789101112131415 1234567891011121314156. 如图,电源电压保持不变,R1=10Ω、R2=30Ω。只闭合开关S时,电流表的示数为0.3A,则电源电压为　　　　V;当断开开关S,同时闭合开关S1、S2 时,电流表的示数为　　　　A。121.6第6题1234567891011121314157. (跨学科实践·工程实践)如图所示为一个汽车油量显示仪的电路原理图,已知电源电压恒为6V,定值电阻R0的阻值为5Ω,电压表的量程为0~3V。R为压敏电阻,其阻值与油箱中油量的关系如表所示。(1) 闭合开关后,当电压表示数为1.5V时,求油箱中的油量。第7题123456789101112131415 123456789101112131415(2) 求此油箱最多能储存汽油的体积。 第7题123456789101112131415(3) 若在该电路中再串联一个电流表,电流表选择0~0.6A的量程,请通过计算判断该电流表示数能否取到量程的最大值。 第7题1234567891011121314158. 在某一温度下,连接在电路中的两段导体A和B中的电流与其两端电压的关系如图所示,由图中信息可知 (　　)A. A导体的电阻为10ΩB. A导体的电阻大于B导体的电阻C. A导体两端电压为3V时,通过A导体的电流为0.6AD. B导体两端电压为0时,B导体的电阻也为0C1234567891011121314159. 某同学利用如图所示的电路测量小灯泡的电阻,电源电压为3V,小灯泡标有“2.5V”的字样,他记录的实验数据如表所示,其中有一次记录的电流表示数是错误的。关于该实验,下列说法正确的是 (　　)A. 第3次实验记录的电流表示数是错误的B. 第1次与第5次实验中,滑动变阻器接入电路的阻值之比为14∶1C. 滑动变阻器的最大阻值一定为25ΩD. 多次实验的目的是求平均值减小误差B123456789101112131415 12345678910111213141510. (2023·凉山)如图所示,电源电压保持不变,闭合开关S后,将滑动变阻器的滑片P向右移动的过程中,下列说法正确的是 (　　)A. 电流表A1的示数不变,电压表V的示数变小B. 电流表A2的示数不变,电压表V的示数不变C. 电压表V的示数与电流表A1的示数比值不变D. 电压表V的示数与电流表A2的示数比值变小C12345678910111213141511. (2024·赤峰红山校级模拟)道路千万条,安全第一条;开车不喝酒,喝酒不开车。为了督促司机遵守交通法规,交警经常用酒精浓度测试仪检查酒驾,如图甲所示电路图是其原理图,电源电压U为12V,定值电阻R2的阻值为20Ω,R1是气敏电阻,其阻值随气体中酒精浓度的变化规律如图乙所示。下列说法正确的是 (　　)A. 酒精浓度越大,气敏电阻R1的阻值越大B. 酒精浓度越大,电压表示数越大C. 当酒精浓度为80mg/100mL时,电流表的示数为0.6AD. 当电路中的电流为0.2A时,酒精浓度为40mg/100mLD123456789101112131415 12345678910111213141512. (跨学科实践·工程实践)某科技小组设计了一个监测水位变化的装置,其原理如图所示。电路中电源电压保持不变,R0为定值电阻,R是竖直放置的长条形电阻片,浮子可带动金属滑杆AP在竖直方向上下移动,AP与R接触良好,当电流表的示数达到某一数值时提醒监测员水位达到警戒值。下列说法正确的是 (　　)A. 当水位升高时,电流表的示数变大,电压表的示数变大B. 当水位升高时,电压表示数与电流表示数的比值变大C. 当水位降低时,电流表的示数变小,电压表的示数变大D. 电流表示数越小,代表水位越高C第12题12345678910111213141513. (2024·长沙)小明制作了一款可调亮度的小台灯,电路如图所示。电源电压保持不变,灯泡的电阻为10Ω,不考虑温度对灯丝电阻的影响,滑动变阻器标有“20Ω　1A”字样。(1) 闭合开关后,移动滑片使R的阻值变　　 　时,通过灯泡的电流变大,灯泡变亮。 (2) 当滑动变阻器R接入电路的阻值最大时,通过灯泡的电流为0.15A,此时灯泡两端的电压为　　　　V。若灯泡两端允许加的最大电压为2.5V,为保证电路安全,滑动变阻器接入电路的最小阻值为　　　　Ω。小1.58123456789101112131415 12345678910111213141514. (2024·江西)如图所示,三个电阻R1、R2、R3的阻值均相同,当开关S1断开、开关S2掷到1时,电流表A1与电流表A2的示数之比为　　　　;当开关S1闭合、开关S2掷到2时,电流表A1与电流表A2的示数之比为　　　　。1∶12∶1123456789101112131415解析:当开关S1断开、开关S2掷到1时,R2和R3串联,串联电路电流处处相等,所以电流表A1与电流表A2的示数之比为1∶1;当开关S1闭合、开关S2掷到2时,R1与R3并联,A1测干路电流,A2测R3所在支路的电流,三个电阻R1、R2、R3的阻值均相同,所以A1的示数等于A2示数的2倍,电流表A1与电流表A2的示数之比为2∶1。12345678910111213141515. (2024·成都)小孟在实验室设计了一款测量物体重力的装置,其示意图如图甲,物体放在有弹簧支撑的托盘上,弹簧底部固定,该装置可以通过电表示数转换测出重力大小。图乙是变阻器接入电路中的阻值RP与被测物体重力G的关系图像。电源电压恒为24V,定值电阻R0为30Ω,电流表量程为0~0.6A,电压表量程为0~15V,变阻器标有“50Ω　1A”字样。123456789101112131415(1) 闭合开关S,当电流表示数I=0.4A时,求物体的重力G。 123456789101112131415(2) 在保证电路各元件安全的情况下,求RP的变化范围。 123456789101112131415重点实验突破类型一　探究电流与电压、电阻的关系1. (2024·包头昆都仑期中)实验小组用图甲所示电路探究“电流与电阻的关系”,电源电压恒为6V。实验中选择了5个定值电阻(阻值分别为5Ω、10Ω、15Ω、20Ω、25Ω)。(1) 请用笔画线代替导线,将图甲所示的实物图连接完整(要求:实验过程中,当滑动变阻器滑片向右移动时,电流表示数变大)。(1) 如图所示12(2) 正确连接电路后,闭合开关,发现电流表无示数。用手按住开关,发现电流表指针来回摆动,出现这种现象的原因可能是　　　　　　　　;排除故障后,实验小组进行了5次实验,每次更换电阻后,都要移动变阻器的滑片,此时眼睛应注意观察　 。 (3) 根据实验数据,绘制了如图乙所示的图像。观察图像可以得出:导体两端电压一定时,通过导体的电流与导体的电阻成　　　　,图乙中阴影部分的面积表示的物理量是　　　　　　　　　　　　。 开关接触不良电压表的示数12反比定值电阻两端的电压(4) 上述实验中,利用5Ω的电阻做完实验后,用10Ω的电阻替换,保持滑片P不动,闭合开关,发现电流表的示数　　　　(填“大于”“小于”或“等于”)0.25A。此时变阻器的滑片应该向　　　移动,直到电压表示数为　 　V时,记录电流表的示数。大于左122.5解析:(2) 正确连接电路后,闭合开关,发现电流表无示数,电路可能断路,用手按住开关,发现电流表指针来回摆动,说明电路时通时断,出现这种现象的原因可能是开关接触不良;探究电流与电阻的关系,应保持电阻两端的电压不变,因此每次更换电阻后都要移动滑动变阻器的滑片,此时眼睛应注意观察电压表的示数。(3) 图乙是小组根据测得的实验数据绘制的电流I随电阻R变化的图像,阴影部分的面积是长与宽的乘积,即IR,结合欧姆定律知,面积IR表示定值电阻两端的电压,大小UV=IR=0.5A×5Ω=…=0.1A×25Ω=2.5V;由此可知,导体两端电压一定时,通过导体的电流与导体的电阻成反比。(4) 连接好电路后,选用5Ω的电阻,调节滑动变阻器的12 12类型二　测量导体的电阻阻值2. (2024·赤峰期末)同学们在“测量定值电阻Rx的阻值”实验中,设计了如图甲所示实验电路图。(1) 正确连接电路后闭合开关,电流表示数为0.5A时,电压表接线及示数如图乙所示,该示数为　　　　V,测得Rx=　　　　Ω。 2.5125(2) 调节滑动变阻器接入电路中的电阻,记录每次对应的电压值和电流值,多次测量的目的是　　　　。 ① 寻找普遍规律② 求平均值减小误差(3) 小光将定值电阻换成了小灯泡,测量了不同电压下小灯泡的电阻,发现不同电压下小灯泡的电阻是不同的,这是因为小灯泡电阻随　　　　的变化而变化。 (4) 小光发现他所用的电流表示数为0,电压表示数为0.1V,原来他在实验前忘记对电压表进行调零,则小光测出的电阻　　　　(填“偏大”“偏小”或“准确”)。 ②温度12偏大(5) 由于电流表损坏,另一组的同学利用电源(电压未知且恒定不变)、阻值已知为R0的定值电阻、电压表、开关等器材,设计了如图丙所示的电路,也测出了Rx的阻值。请你完成下列实验步骤:① 闭合开关S1、断开S2,读出电压表的示数U1。② 同时闭合开关S1和S2,读出电压表的示数U2。③ 待测电阻的阻值Rx=　　　　　　　(用已知量和测得量的字母表示)。 12第2题丙 12
