人教版2025-2026学年 物理九年级上学期 第十七章 欧姆定律 单元测试 （答案 + 解析 ）

这是一份人教版2025-2026学年 物理九年级上学期 第十七章 欧姆定律 单元测试 （答案 + 解析 ），共18页。

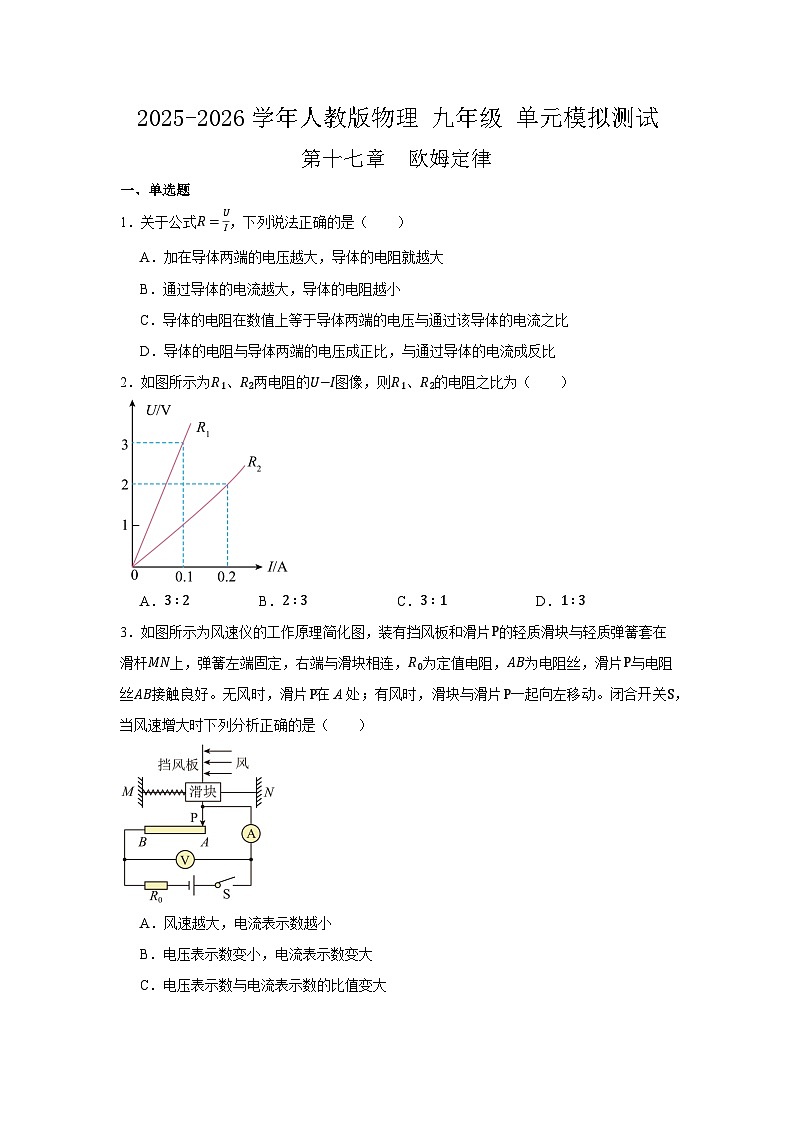

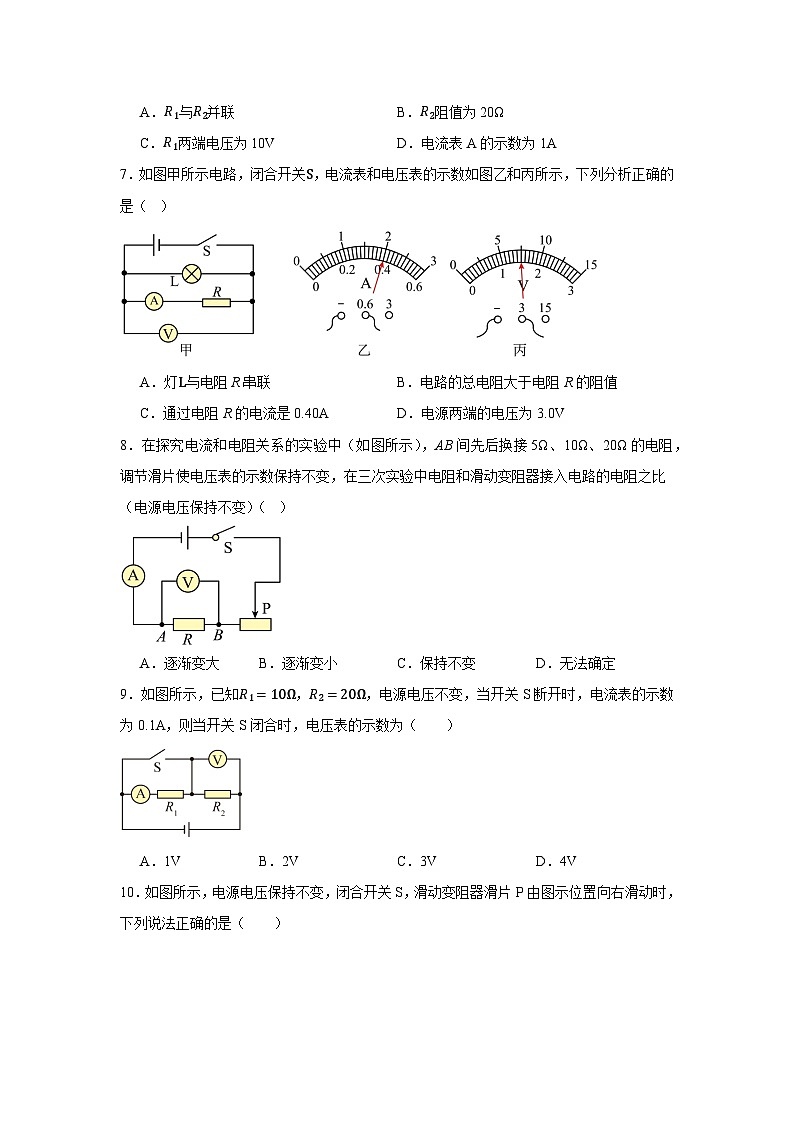

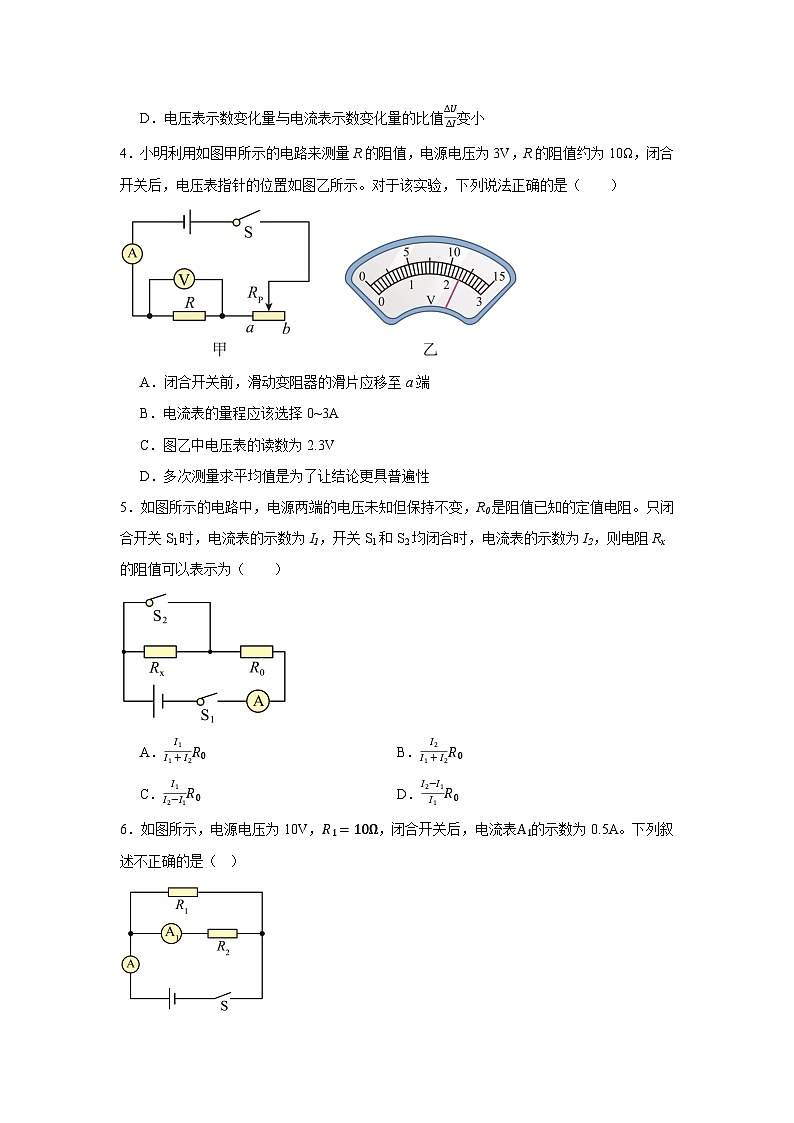

2025-2026学年人教版物理 九年级 单元模拟测试第十七章 欧姆定律一、单选题1．关于公式R=UI，下列说法正确的是（　　）A．加在导体两端的电压越大，导体的电阻就越大B．通过导体的电流越大，导体的电阻越小C．导体的电阻在数值上等于导体两端的电压与通过该导体的电流之比D．导体的电阻与导体两端的电压成正比，与通过导体的电流成反比2．如图所示为R1、R2两电阻的U−I图像，则R1、R2的电阻之比为（　　）A．3∶2B．2∶3C．3∶1D．1∶33．如图所示为风速仪的工作原理简化图，装有挡风板和滑片P的轻质滑块与轻质弹簧套在滑杆MN上，弹簧左端固定，右端与滑块相连，R0为定值电阻，AB为电阻丝，滑片P与电阻丝AB接触良好。无风时，滑片P在A处；有风时，滑块与滑片P一起向左移动。闭合开关S，当风速增大时下列分析正确的是（　　）A．风速越大，电流表示数越小B．电压表示数变小，电流表示数变大C．电压表示数与电流表示数的比值变大D．电压表示数变化量与电流表示数变化量的比值ΔUΔI变小4．小明利用如图甲所示的电路来测量R的阻值，电源电压为3V，R的阻值约为10Ω，闭合开关后，电压表指针的位置如图乙所示。对于该实验，下列说法正确的是（　　）A．闭合开关前，滑动变阻器的滑片应移至a端B．电流表的量程应该选择0~3AC．图乙中电压表的读数为2.3VD．多次测量求平均值是为了让结论更具普遍性5．如图所示的电路中，电源两端的电压未知但保持不变，R0是阻值已知的定值电阻。只闭合开关S1时，电流表的示数为I1，开关S1和S2均闭合时，电流表的示数为I2，则电阻Rx的阻值可以表示为（　　）A．I1I1+I2R0B．I2I1+I2R0C．I1I2−I1R0D．I2−I1I1R06．如图所示，电源电压为10V，R1=10Ω，闭合开关后，电流表A1的示数为0.5A。下列叙述不正确的是（   ）A．R1与R2并联B．R2阻值为20ΩC．R1两端电压为10VD．电流表A的示数为1A7．如图甲所示电路，闭合开关S，电流表和电压表的示数如图乙和丙所示，下列分析正确的是（   ）A．灯L与电阻R串联B．电路的总电阻大于电阻R的阻值C．通过电阻R的电流是0.40AD．电源两端的电压为3.0V8．在探究电流和电阻关系的实验中（如图所示），AB间先后换接5Ω、10Ω、20Ω的电阻，调节滑片使电压表的示数保持不变，在三次实验中电阻和滑动变阻器接入电路的电阻之比（电源电压保持不变）（   ）A．逐渐变大B．逐渐变小C．保持不变D．无法确定9．如图所示，已知R1=10Ω，R2=20Ω，电源电压不变，当开关S断开时，电流表的示数为0.1A，则当开关S闭合时，电压表的示数为（　　）A．1VB．2VC．3VD．4V10．如图所示，电源电压保持不变，闭合开关S，滑动变阻器滑片P由图示位置向右滑动时，下列说法正确的是（　　）A．小灯泡L与滑动变阻器R串联B．电压表V示数变大C．电流表A1示数变小D．电流表A2示数不变二、填空题11．一段导体两端的电压是3V时，导体中的电流是0.5A。如果电压增大到6V，导体中的电流是 A；如果电压减小到1.5V，导体中的电流变为 A。12．当人体两端电压为36V时，通过人体的电流接近30mA，则人体电阻约为 Ω；当人体两端电压为0V时，人体电阻 （选填“等于”或“不等于”）0Ω。13．如图所示，电源电压为3V，闭合开关后，电流表A1的示数为0.6A，电流表A2的示数为0.2A，则通过灯泡L2的电流为 A，灯泡L1的阻值为 Ω。灯泡L1和灯泡L2的电压之比为 ，电阻之比为 。14．如图所示，闭合开关，将滑片P向b端滑动，电压表示数 ，电压表与电流表示数之比 。（均选填“变大”“变小”或“不变”）15．如图所示电路中，电源电压不变，定值电阻R1=20Ω，R2为滑动变阻器，a、b是滑动变阻器的两个端点。闭合开关S，滑片P移到a点时，电流表的示数为0.3A，则电源电压是 V；移动滑片P到b点时，电压表的示数为1V，则滑动变阻器的最大电阻值是 Ω。16．如图所示，若甲、乙均为电压表，闭合开关S，两个电压表的示数U甲:U乙=5:3，则R1:R2= 。若甲、乙均为电流表，断开开关S，则两个电流表的示数I甲:I乙= 。17．两个定值电阻，甲标有“10Ω  2A”，乙标有“20Ω  0.5A”。若将它们串联起来，电路中允许通过的最大电流为 A；若将它们并联，电路两端允许的最大电压为 V，干路中的最大电流为 A。18．如图甲所示的是一种家用天然气泄漏检测仪，其内部简化电路图如图乙所示，电源电压为4.5V，定值电阻的电阻R=100Ω，天然气气敏电阻的电阻是R0。当报警器两端的电压达到3V时报警，此时R0= Ω。三、实验题19．小明测量标有“2.5V”字样的小灯泡正常发光时的电阻RL和未知电阻Rx的阻值，电源电压恒定但未知。（一）小明用伏安法测量RL，图甲是他连接的实物电路(1)图中有一根线连接错误，请在这根线上打“×”，并在图中改正；(2)改正电路后，闭合开关，调节滑动变阻器滑片至电压表示数为2.5V时，电流表示数为0.3A，则RL= Ω（保留一位小数）。整理器材时，小明发现电压表未调零，如图乙所示，则所测的RL ；（选填“偏大”、“偏小”或“不变”） （二）小明用上述灯泡和一个电阻箱、电压表，设计了如图丙所示电路来测未知电阻Rx的阻值；(3)请将电阻箱和未知电阻填在虚线框内；(4)正确操作后，在S2接1和接2时，调节电阻箱使电压表示数均为2.5V，读出电阻箱的阻值分别为R1和R2，则Rx= （用RL、R1、R2表示）。20．小明用伏安法测量未知电阻Rx的阻值，实验器材有：电源（电压为3V保持不变）、待测电阻Rx、电流表、电压表、滑动变阻器（20Ω，1A）、开关以及导线若干。(1)连接的电路如图甲所示，图中尚有一根导线未连接，请用笔画线代替导线将电路补充完整 （导线不能交叉），使测量更加精确。(2)完成电路连接，检查电路无误后闭合开关，发现电压表、电流表示数均为零，为排除故障，小明用一根完好的导线分别正确接在AB、BC、CD两端，发现只有在CD两端时电流表有示数，若电路只有一处故障，由此可以判断是哪部分电路发生何种故障： 。(3)①电路故障排除后，将滑片移至阻值最大处，闭合开关，发现电压表、电流表指针偏离零刻度线角度相同，小明立即得出待测电阻的阻值为 Ω；②移动滑片到某一位置，当电压表示数为1V，电流表示数如图乙所示，电流为 A，则未知电阻Rx的阻值为 Ω。（结果保留两位小数）③继续移动滑片，进行实验并记录实验数据。(4)同组的小亮认为，可以改进实验方法，增加一个电阻箱（如图丙所示），就能直接读出测量未知电阻的阻值。小亮设计的电路如图丁所示，实验方案如下：①闭合开关S，S1接1时，电流表示数为I1；②闭合开关S，S1接2时，调节电阻箱R的电阻，直到 时，电阻箱R的示数即为未知电阻的阻值。(5)小明采纳小亮的建议进行实验，发现无论怎样调节电阻箱的阻值，都无法达到设计要求，经小组讨论，他们认为是电阻箱 造成的。21．用“伏安法”测量定值电阻Rx阻值的实验中，某同学设计的部分电路如图甲所示。(1)请把图甲中电路补充完整（要求滑动变阻器滑片向左移动时电压表示数变小）；(2)该同学连接好电路，闭合开关后发现电流表无明显示数，电压表有较大示数，近似为电源电压，故障原因可能是 ；(3)没有电压表，只有电流表也能测出定值电阻。Rx的阻值。图乙是该同学设计的另一种实验电路图，R0是已知阻值的电阻，S是单刀双掷开关，电源电压为U。实验的步骤如下：①把S和触点“1”接触，移动滑动变阻器的滑片到某一位置（不在最左端），读出电流表的示数为I1；②把S和触点“2”接触， ，读出电流表的示数为I2；③则测出的定值电阻阻值Rx= （用已知量和测量量的字母表示）。四、计算题22．如图所示的电路中，电源电压若保持不变，R1=4Ω，R3=6Ω。问：(1)如果开关S1、S2都断开时，电流表示数为0.6A，那么电源电压是多大？(2)如果开关S1、S2都闭合时，电流表示数为2A，那么R2的阻值是多大？23．为开展科技活动，小阳设计了一个用开关S2控制阻值为R1的电阻两端电压的工作电路，如图甲所示，电源电压恒为19V。此外，利用实验测得通过R1的电流与其两端电压的关系如图乙所示。求：(1)电阻R1的阻值；(2)闭合开关S1，要使S2断开时R1两端的电压变为16V，求电阻R2的阻值。《2025-2026学年人教版物理 九年级 单元测试》参考答案1．C【详解】A．导体电阻与电压无关，电压越大，电阻不会越大，故A错误；B．导体电阻与电流无关，电流越大，电阻不会越小，故B错误；C．电阻是导体本身的一种性质，它的大小只与导体的材料、长度、横截面积和温度有关，与导体两端的电压和通过的电流无关。公式R=UI是电阻的计算式，其物理意义是导体的电阻在数值上等于导体两端的电压与通过该导体的电流之比，故C正确；D．导体电阻不与电压成正比，也不与电流成反比，故D错误。故选C。2．C【详解】由图可知，R1的阻值为R1=U1I1=3V0.1A=30ΩR2的电阻为R2=U2I2=2V0.2A=10Ω则R1、R2的电阻之比为R1R2=30Ω10Ω=31故ABD不符合题意，C符合题意。故选C。3．B【详解】AB．由图得，定值电阻R0与滑动变阻器串联，电压表测量变阻器两端的电压，电流表测量电路电流。风速越大，滑动变阻器接入电路中的电阻变小，电路总电阻变小，电源电压不变，由欧姆定律得，电流表示数变大，变阻器接入电路中电阻变小，由串联电路电阻越小分得的电压越小，电压表示数变小，故A错误，故B正确；C．电压表示数与电流表示数的比值等于变阻器接入电路的电阻，变阻器接入电路的电阻变小，则比值变小，故C错误；D．由串联电路电压特点得，滑动变阻器两端的电压变化量等于定值电阻R0两端的电压变化量，串联电路电流处处相等，则电流表示数变化量等于定值电阻R0的电流变化量，由欧姆定律得，滑动变阻器的滑片移动前后，R0的电压分别为U01=I01R0、U02=I02R0则U02-U01=I02R0-I01R0=I02-I01R0即ΔU0=ΔI0R0则R0=ΔU0ΔI0为定值，即电压表示数变化量与电流表示数变化量的比值ΔUΔI不变，故D错误。故选B。4．C【详解】A．闭合开关前，为了保护电路，滑动变阻器的滑片应移至阻值最大端，由图甲可知，滑动变阻器的滑片应移至b端，故A错误；B．电源电压为3V，R的阻值约为10Ω，则滑动变阻器阻值为0时，电路中的增大电流I=UR=3V10Ω=0.3A由于电路中的最大电流小于0.6A，所以电流表的量程应该选择0~0.6A，故B错误；C．由于电源电压为3V，所以R两端电压不会超过3V，故图乙中电压表选择0~3V量程，分度值为0.1V，示数为2.3V，故C正确；D．测量R的阻值实验中，多次测量求平均值是为了减小测量误差，故D错误。故选C。5．D【详解】根据题意，当开关S1​、S2​均闭合时，电路为R0的简单电路，由欧姆定律可得电源电压U=I2R0。只闭合开关S1​时，两电阻串联，由欧姆定律可得R0两端电压U0=I1R0，此时Rx两端电压为Ux=U​−U1​,根据串联电路电流处处相等的特点可知，此时通过电阻Rx的电流为I1，则Rx=UxI1=U−U1I1=I2R0−I1R0I1=I2−I1I1R0故ABC不符合题意，D符合题意；故选D。6．D【详解】由电路图可知，两电阻并列连接，则R1与R2并联。因并联电路中各支路两端的电压相等，所以，R1两端电压U1=U2=U=10V因电流表A测干路电流，电流表A1测R2支路的电流，则通过R2的电流I2=0.5A，由I=UR可得，R2的阻值R2=U2I2=10V0.5A=20Ω通过R1的电流I1=U1R1=10V10Ω=1A因并联电路中干路电流等于各支路电流之和，所以，干路电流表A的示数I=I1+I2=1A+0.5A=1.5A，故ABC正确，不符合题意，D错误，符合题意。故选D。7．C【详解】A．由图甲可知，电流从电源正极流出后，分别经过灯L和“电流表、电阻R”支路，然后汇合回到电源负极，所以灯L与电阻R是并联，故A错误；B．根据并联电路电阻特点，并联电路总电阻小于其中任何一个分电阻；电阻R是其中一个分电阻，所以电路的总电阻小于电阻R的阻值，故B错误；C．电流表使用的是0~0.6A量程，分度值为0.02A，其示数为0.40A，因为电流表测电阻R支路的电流，所以通过电阻R的电流是0.40A，故C正确；D．电压表使用的是0~3V量程，分度值为0.1V，其示数为1.5V。在并联电路中，各支路两端电压相等且等于电源电压，所以电源电压为1.5V，故D错误。故选C。8．C【详解】由串联电路电流规律可知I=URR=UPRP所以RRP=URUP调节滑片使电压表的示数保持不变，且电源电压一定，所以电阻和滑动变阻器两端电压之比保持不变，则电阻和滑动变阻器接入电路的电阻之比保持不变。故C符合题意，ABD不符合题意。故选C。9．C【详解】由图可知，当开关S断开时，两电阻串联，电流表测电路中的电流，根据串联电路电压的特点和欧姆定律可知，电源电压为U=IR1+IR2=0.1A×10Ω+0.1A×20Ω=3V当开关S闭合时，电阻R1和电流表被短路，电路中只有R2，电压表测电源电压，示数为3V，故C符合题意，ABD不符合题意。故选C。10．C【详解】A．由图示电路图可知，灯泡L和滑动变阻器并联，电压表测电源电压，电流表A1测通过R的电流，电流表A2测干路电流；故A错误；B．电压表始终测量电源电压，电源电压保持不变，故电压表示数不变，故B错误；CD．滑片向右移动的过程中，滑动变阻器接入电路的阻值变大，电源电压不变，通过滑动变阻器的电流变小，电流表A1示数变小，根据并联电路规律，各用电器互不影响，通过灯泡L的电流不变，由于干路电流等于各支路电流之和，干路电流变小，所以电流表A2示数变小，故C正确，D错误。故选C。11． 1 0.25【详解】[1][2]一段导体两端的电压是3V时，导体中的电流是0.5A，由欧姆定律得，导体的电阻为R=U1I1=3V0.5A=6Ω导体的电阻不随电压的改变而改变，如果电压增大到6V，导体中的电流是I2=U2R=6V6Ω=1A如果电压减小到1.5V，导体中的电流变为I3=U3R=1.5V6Ω=0.25A12． 1200 不等于【详解】[1]通过人体的电流I=30mA=0.03A 由欧姆定律可得人体电阻R=UI=36V0.03A=1200Ω[2]电阻是导体本身的一种属性，与电压、电流无关。即使电压为0V，人体电阻仍保持1200Ω，不会变为0Ω。13． 0.4 15 1∶1 2∶1【详解】[1]由电路图可知，灯泡L1、L2并联，电流表A1在干路上，测通过干路的电流I，电流表A2在L1所在的支路上，与L1串联，测通过L1的电流I1；由I=I1+I2可得，通过灯泡L2的电流为I2=I−I1=0.6A−0.2A=0.4A[2]电流表A2在L1所在的支路上，与L1串联，测通过L1的电流I1，由题意知，通过L1的电流为I1=0.2A，灯泡L1、L2并联，根据并联电压规律可知，U=U1=U2=3V由I=UR可得，灯泡L1的电阻为R1=U1I1=3V0.2A=15Ω[3]根据并联电压规律可知，U=U1=U2=3V所以灯泡L1与灯泡L2的电压之比为U1U2=3V3V=11[4]由I=UR可得，灯泡L2的电阻为R2=U2I2=3V0.4A=7.5Ω灯泡L1与灯泡L2的电阻之比为R1R2=15Ω7.5Ω=2114． 变小 不变【详解】[1][2]由图可知，电阻和变阻器串联，电压表测量电阻R两端的电压，电流表测量电路中的电流，滑片P向b端移动过程中，变阻器接入电路中的电阻变大，由电阻的串联可知电路的总电阻变大，由欧姆定律可知电路中的电流变小，根据U=IR可知，电阻R两端的电压变小，即电压表的示数变小，由欧姆定律可知，电压表与电流表示数的比值等于定值电阻R的阻值，R的阻值不变，则电压表与电流表示数之比不变。15． 6 100/1×102【详解】[1]当滑片P移到a点时，滑动变阻器R2的阻值为0（相当于导线），电路中只有定值电阻R1=20Ω接入，此时电流表的示数I1=0.3A，根据欧姆定律I=UR，电源电压U=I1R1=0.3A×20Ω=6V[2]当滑片P移到b点时，滑动变阻器R2接入最大阻值，此时R1与R2串联（串联电路电流处处相等，总电压等于各部分电压之和），电压表测R1两端的电压，即U1=1V，则此时电路中的电流I=U1R1=1V20Ω=0.05A根据串联电路电压规律，此时滑动变阻器两端的电压U2=U−U1=6V−1V=5V则滑动变阻器的最大电阻值R2=U2I2=5V0.05A=100Ω16． 2:3 2:5【详解】[1]甲、乙均为电压表时，闭合开关S，R1与R2串联，甲电压表测电源两端的电压，乙电压表测R2两端的电压，因串联电路两端电压等于各用电器两端电压之和，所以R1、R2两端的电压之比为U1U2=U甲−U乙U乙=5−33=23因串联电路处处电流相等，所以由R=UI可得，R1、R2的阻值之比为R1R2=U1IU2I=U1U2=23[2]甲、乙均为电流表时，断开开关S，R1与R2并联，电流表乙测干路电流，电流表甲测R2支路的电流，因并联电路中各支路两端的电压相等，所以，此时R1、R2两端的电压之比U1′：U2′=1：1通过R1、R2的电流之比为I1I2=U1'R1U2'R2=U1'U2'×R2R1=11×32=32因并联电路中干路电流等于各支路电流之和，所以两电流表的示数之比为I甲：I乙=I2：(I1+I2)=2：(2+3)=2：517． 0.5 10 1.5【详解】[1]串联电路中电流处处相等。两个定值电阻，甲标有“10Ω  2A”，乙标有“20Ω  0.5A”。若将它们串联起来，电路中允许通过的最大电流为0.5A。[2][3]由欧姆定律得，甲的额定电压为U甲=I甲R甲=2A×10Ω=20V乙的额定电压为U乙=I乙R乙=0.5A×20Ω=10V并联电路中各支路两端的电压相等，若将它们并联，电路两端允许的最大电压为10V；此时甲的电流为I甲′=U甲′R甲=10V10Ω=1A乙的电流为0.5A，干路中的最大电流I=I甲'+I乙=1A+0.5A=1.5A18．200【详解】由电路图可知，R与R0串联，报警器（可看成电压表）并联在R0两端；电源电压为4.5V，当报警器两端的电压达到3V时，此时R两端电压 UR=U−U0=4.5V−3V=1.5V因为串联电路电流处处相等，电路中的电流I=IR=URR=1.5V100Ω=0.015A此时气敏电阻阻值R0=U0I=3V0.015A=200Ω19．(1)(2) 8.3 偏小(3)(4)RL×R2R1【详解】（1）根据实验电路是串联的，电压表测灯泡两端电压，电流表测电路中的电流，原电路图中，灯泡和电压表串联，且被短路，因此改接的电路如下图所示：（2）[1]当电压表的示数为2.5V时，灯泡RL的阻值为RL=ULIL=2.5V0.3A≈8.3Ω[2]乙图所示电压表的指针指在零刻线的左侧，当电压表的示数为2.5V时，灯泡两端的实际电压大于2.5V，由电流与电压关系可知，通过灯泡的电流大于电压为2.5V时的电流，即电压测量的偏小，电流测量的偏大，根据R=UI可知，测量的电阻偏小。（3）根据题意，在S2接1和接2时，调节电阻箱使电压表示数均为2.5V，说明电阻箱均接在电路中，因此b位置是电阻箱，a位置是未知电阻，如下图所示：（4）当S2接1时，电路为灯泡和电阻箱串联，电压表测灯泡两端电压，可得电路中的电流为I=2.5VRL电阻箱两端电压为U1=IR1=2.5VRL×R1=2.5×R1RL可得电源电压为U=U1+2.5V=2.5×R1RL+2.5V当S2接2时，电路为未知电阻和电阻箱串联，电压表测未知电阻两端电压，此时电阻箱两端电压为U2=U−2.5V=2.5×R1RL+2.5V−2.5V=2.5×R1RL电路中的电流为I2=U2R2=2.5×R1RLR2=2.5×R1RL×R2则未知电阻的阻值为Rx=2.5VI2=2.5V2.5×R1RL×R2=RL×R2R120．(1)(2)CD段电路断路(3) 5 0.22 4.55(4)电流表示数仍为I1(5)阻值无法连续变化【详解】（1）伏安法测电阻实验中，电流表应与待测电阻串联，电压表应与待测电阻并联，滑动变阻器采用“一上一下”的接法。为使测量更精确，由于电源电压为3V，电压表量程选0−3V，将电压表的“3”接线柱与待测电阻Rx的右接线柱相连即可，如下图所示：（2）闭合开关后，电压表、电流表示数均为零，说明电路中存在断路故障。用导线接在AB、BC两端时电流表无示数，说明AB、BC段电路正常；当接在CD两端时电流表有示数，说明CD段电路断路。（3）[1]由图可知电压表量程0∼3V，电压表的分度值为0.1V，电流表量程0∼0.6A，电流表的分度值为0.02A，电压表、电流表指针偏离零刻度线角度相同，即偏转的格子数相同，设格子数为n，则待测电阻Rx=UI=0.1V×n0.02A×n=5Ω[2][3]由图乙可知，电流表量程为0∼0.6A，分度值为0.02A，电流表示数为0.22A，则未知电阻Rx=U′I′=1V0.22A≈4.55Ω（4）根据等效替代法的原理，闭合开关S，S1接1时，电流表示数为I1；闭合开关S，S1接2时，调节电阻箱R的电阻，直到电流表示数仍为I1时，电流与之前相同，电源电压不变即电压与原来相同，由R=UI可知，电阻箱R的示数即为未知电阻的阻值。（5）无论怎样调节电阻箱的阻值，都无法达到设计要求，可能是电阻箱的阻值无法连续变化，无法模拟未知电阻的阻值。21．(1)(2)Rx断路(3) 保持滑动变阻器的滑片不动 UI1−U−I2R0I2【详解】（1）电压表测量Rx两端电压，所以其“-”接线柱与Rx左接线柱相连。滑动变阻器滑片向左移动时电压表示数变小，由串联分压原理知，滑动变阻器的阻值变大，所以滑动变阻器其中一个上接线柱与Rx右接线柱相连，右下接线柱与电流表“-”接线柱相连。如图所示：（2）电流表无明显示数，说明电路出现了断路；电压表有较大示数，且接近电源电压，说明电压表与电源相通，其测量对象断路，即Rx断路。（3）[1][2]把S和触点“1”接触，滑动变阻器与Rx串联，移动滑动变阻器的滑片到某一位置（不在最左端），读出电流表的示数为I1；此时Rx两端电压为Ux=I1Rx电源电压U=I1RX+I1RP把S和触点“2”接触，保持滑动变阻器的滑片不动，读出电流表的示数为I2；此时R0两端电压为U0=I2R0电源电压U=I2R0+I2RP则滑动变阻器接入电路中的阻值为RP=U−I2R0I2定值电阻阻值为Rx=U−I1RPI1=U−U−I2R0I2I1I1=UI1−U−I2R0I222．(1)6V(2)12Ω【详解】（1）由图可知，开关S1、S2断开时，R1、R3串联接入电路，R2断路，电路中的电流I=0.6A，由欧姆定律可得电阻R3两端的电压为U1=IR1=0.6A×4Ω=2.4VR3两端的电压为U3=IR3=0.6A×6Ω=3.6V由串联电路电压规律可得电源电压为U=U1+U3=2.4V+3.6V=6V（2）由图可知，开关S1、S2闭合时，R1、R2并联接入电路，R3短路，通过R1的电流I1=UR1=6V4Ω=1.5A根据并联电路电流规律，通过R2的电流为I2=I′−I1=2A−1.5A=0.5AR2的阻值为R2=UI2=6V0.5A=12Ω23．(1)20Ω(2)3.75Ω【详解】（1）根据图乙，当电阻R1两端的电压为19V时，通过它的电流为0.95A。根据欧姆定律可知，电阻R1的阻值R1=UI=19V0.95A=20Ω（2）闭合开关S1，断开S2时，电阻R1和R2串联。通过R2的电流等于通过R1的电流，此时R1两端的电压为16V，通过R1的电流I1=U1R1=16 V20Ω=0.8 A电源电压为 19V，因此电阻R2两端的电压U2=U−U1=19V−16V=3V根据欧姆定律，电阻R2的阻值R2=U2I1=3V0.8A=3.75Ω题号12345678910答案CCBCDDCCCC
