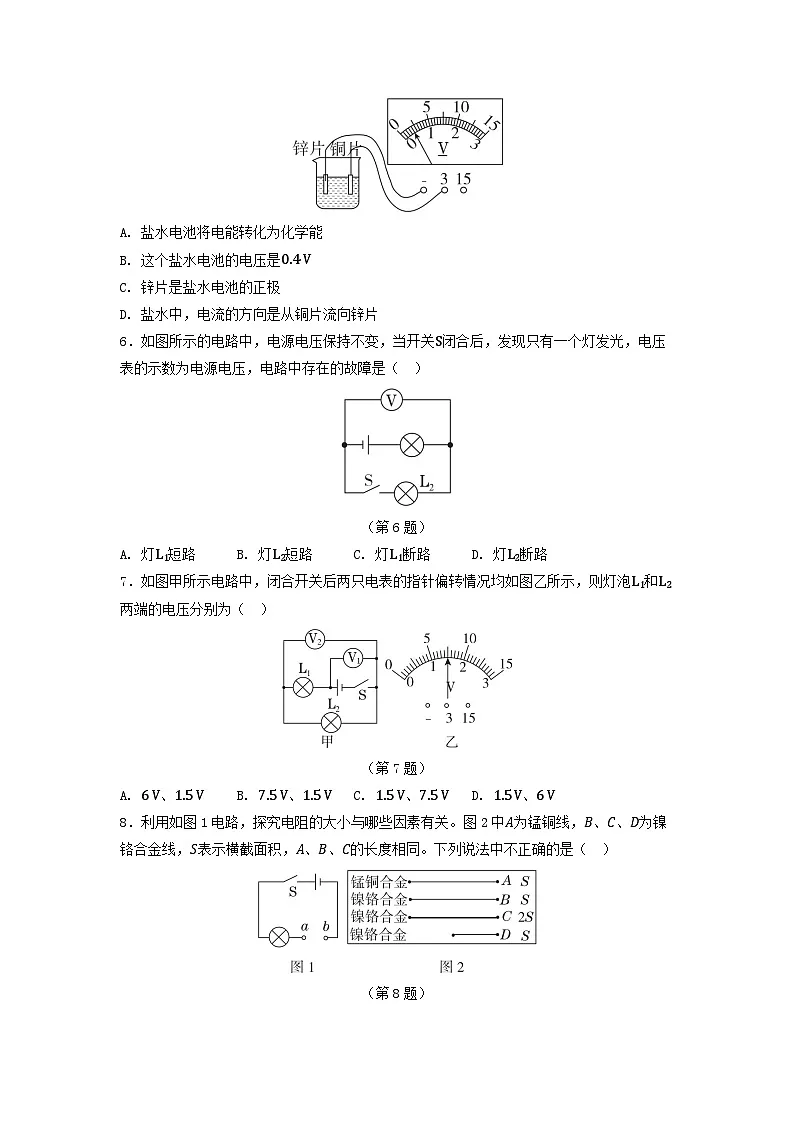

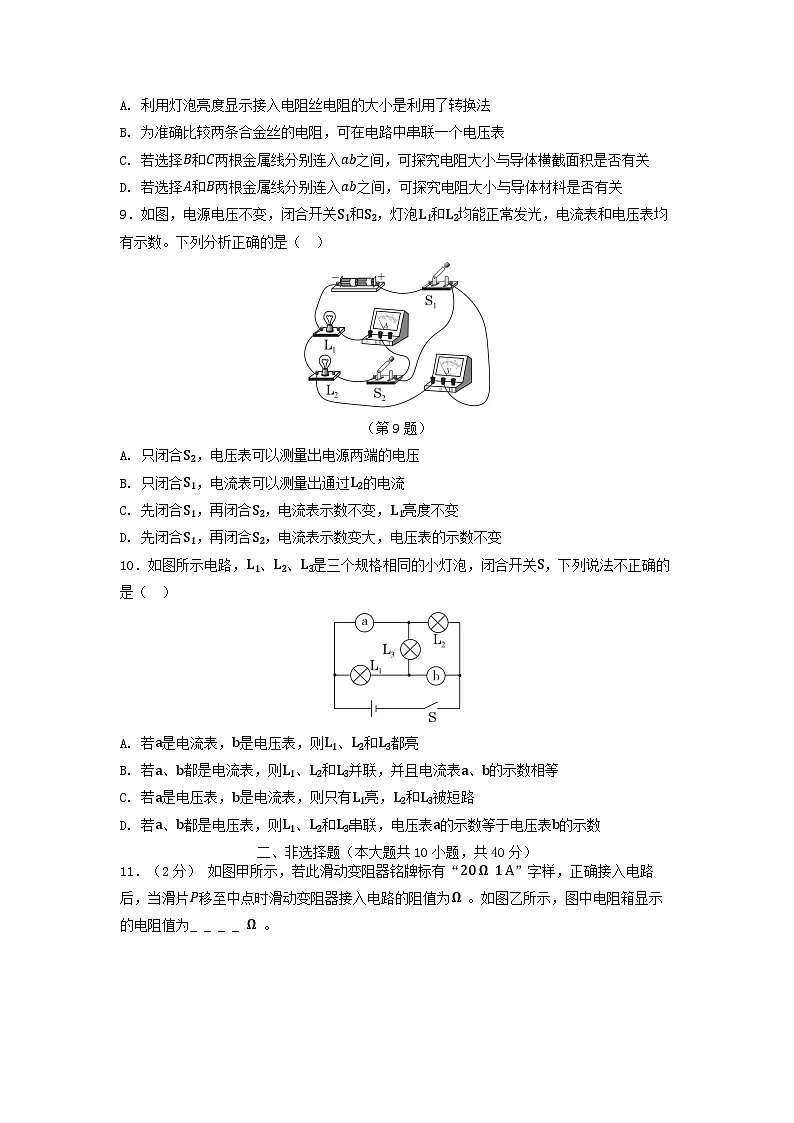

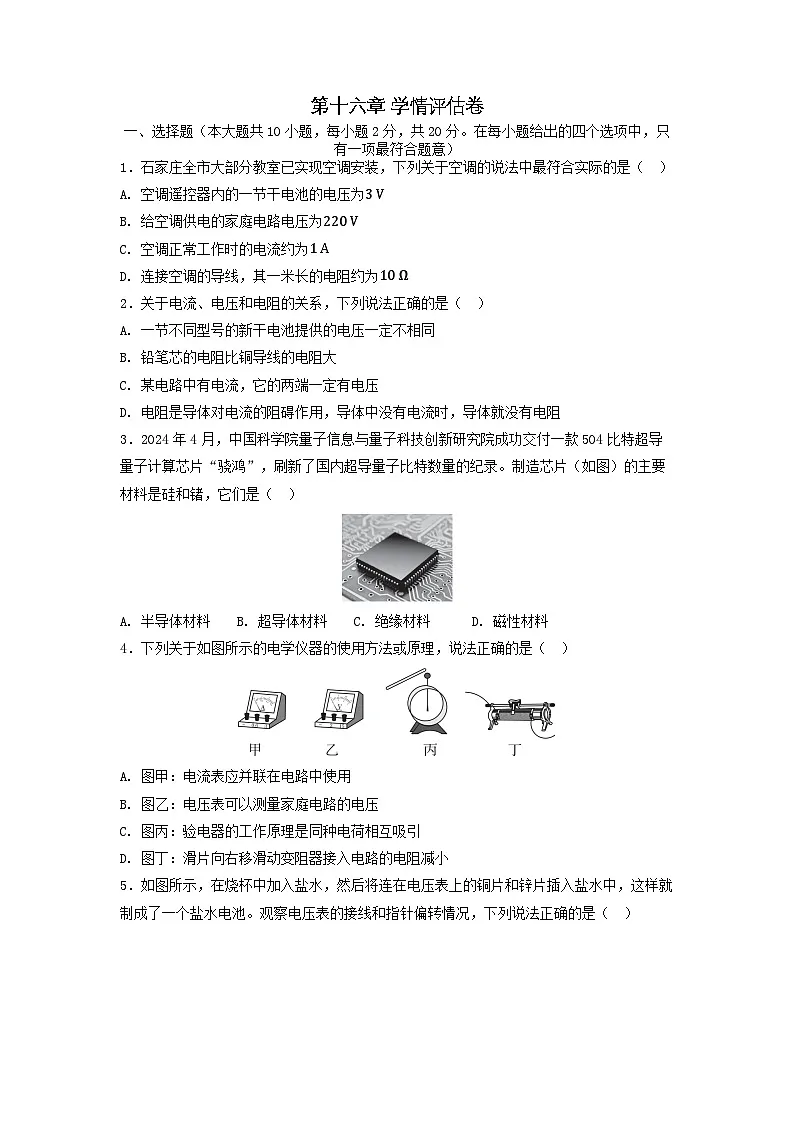

第十六章 学情评估卷一、选择题（本大题共10小题，每小题2分，共20分。在每小题给出的四个选项中，只有一项最符合题意）1．石家庄全市大部分教室已实现空调安装，下列关于空调的说法中最符合实际的是（ ）A. 空调遥控器内的一节干电池的电压为3 VB. 给空调供电的家庭电路电压为220 VC. 空调正常工作时的电流约为1 AD. 连接空调的导线，其一米长的电阻约为10 Ω2．关于电流、电压和电阻的关系，下列说法正确的是（ ）A. 一节不同型号的新干电池提供的电压一定不相同B. 铅笔芯的电阻比铜导线的电阻大C. 某电路中有电流，它的两端一定有电压D. 电阻是导体对电流的阻碍作用，导体中没有电流时，导体就没有电阻3．2024年4月，中国科学院量子信息与量子科技创新研究院成功交付一款504比特超导量子计算芯片“骁鸿”，刷新了国内超导量子比特数量的纪录。制造芯片（如图）的主要材料是硅和锗，它们是（ ）A. 半导体材料B. 超导体材料C. 绝缘材料D. 磁性材料4．下列关于如图所示的电学仪器的使用方法或原理，说法正确的是（ ）A. 图甲：电流表应并联在电路中使用B. 图乙：电压表可以测量家庭电路的电压C. 图丙：验电器的工作原理是同种电荷相互吸引D. 图丁：滑片向右移滑动变阻器接入电路的电阻减小5．如图所示，在烧杯中加入盐水，然后将连在电压表上的铜片和锌片插入盐水中，这样就制成了一个盐水电池。观察电压表的接线和指针偏转情况，下列说法正确的是（ ）A. 盐水电池将电能转化为化学能B. 这个盐水电池的电压是0.4 VC. 锌片是盐水电池的正极D. 盐水中，电流的方向是从铜片流向锌片6．如图所示的电路中，电源电压保持不变，当开关S闭合后，发现只有一个灯发光，电压表的示数为电源电压，电路中存在的故障是（ ）（第6题）A. 灯L1短路B. 灯L2短路C. 灯L1断路D. 灯L2断路7．如图甲所示电路中，闭合开关后两只电表的指针偏转情况均如图乙所示，则灯泡L1和L2两端的电压分别为（ ）（第7题）A. 6 V、1.5 VB. 7.5 V、1.5 VC. 1.5 V、7.5 VD. 1.5 V、6 V8．利用如图1电路，探究电阻的大小与哪些因素有关。图2中A为锰铜线，B、C、D为镍铬合金线，S表示横截面积，A、B、C的长度相同。下列说法中不正确的是（ ）（第8题）A. 利用灯泡亮度显示接入电阻丝电阻的大小是利用了转换法B. 为准确比较两条合金丝的电阻，可在电路中串联一个电压表C. 若选择B和C两根金属线分别连入ab之间，可探究电阻大小与导体横截面积是否有关D. 若选择A和B两根金属线分别连入ab之间，可探究电阻大小与导体材料是否有关9．如图，电源电压不变，闭合开关S1和S2，灯泡L1和L2均能正常发光，电流表和电压表均有示数。下列分析正确的是（ ）（第9题）A. 只闭合S2，电压表可以测量出电源两端的电压B. 只闭合S1，电流表可以测量出通过L2的电流C. 先闭合S1，再闭合S2，电流表示数不变，L1亮度不变D. 先闭合S1，再闭合S2，电流表示数变大，电压表的示数不变10．如图所示电路，L1、L2、L3是三个规格相同的小灯泡，闭合开关S，下列说法不正确的是（ ）A. 若a是电流表，b是电压表，则L1、L2和L3都亮B. 若a、b都是电流表，则L1、L2和L3并联，并且电流表a、b的示数相等C. 若a是电压表，b是电流表，则只有L1亮，L2和L3被短路D. 若a、b都是电压表，则L1、L2和L3串联，电压表a的示数等于电压表b的示数二、非选择题（本大题共10小题，共40分）11．（2分） 如图甲所示，若此滑动变阻器铭牌标有“20 Ω 1 A”字样，正确接入电路后，当滑片P移至中点时滑动变阻器接入电路的阻值为Ω 。如图乙所示，图中电阻箱显示的电阻值为_ _ _ _ Ω 。12．（2分）如图所示，小明用A、B两个金属夹子将一根铅笔芯接入电路中，当B夹子左右移动时，小灯泡的亮度会发生变化。B夹子左右移动时使铅笔芯接入电路的电阻发生变化的主要因素是_ _ _ _ _ _ _ _ 。实验时小明发现小灯泡不太亮，在不更换小灯泡的条件下，请你写出一种使小灯泡变亮的方法：（第12题）_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 。13．（2分）如图是一个长方体金属电阻，材料分布均匀，长、宽、高分别为a、b、c，且a>b>c，当电流沿（填“AB”“CD”或“EF”）方向通过该电阻时，它的电阻最小；当该电阻中没有电流流过时，它的电阻_ _ _ _ _ _ （填“为零”或“不为零”）。（第13题）14．（2分）图甲中，电源电压保持不变。当开关S由触点1转接到2时，电压表、电流表示数变化如图乙所示。当开关S连接触点2时，通过L1的电流是_ _ A，L2两端的电压是_ _ _ _ V。（第14题）15．（3分）如图所示是自动监测油箱内油量的装置，R是定值电阻，R'是滑动变阻器，金属滑片接触杠杆的一端，浮标随油面上下移动带动杠杆绕支点转动，观察油量表指针就可以知道油量的多少，电路中油量表其实是_ _ 表，给油箱加油时，R接入电路中的阻值变，油量表的示数变。（第15题）16．（3分）如图甲所示，仅闭合开关S1，电压表示数如图乙，电压为_ _ _ _ V；闭合S1、S2，两电流表的指针均如图丙所示。当S1、S2都闭合时，通过L1的电流为_ _ A；当仅闭合S1时，电流表A1的示数为_ _ A。17．（3分）如图所示，电源电压不变，灯L1、L2完全相同，电压表所用测量范围的分度值是_ _ （填“0.1”或“0.5”）V。闭合开关S1，断开开关S2、S3，灯L1、L2是联的；闭合开关S1、S3，断开开关S2，电压表示数为U1，闭合开关S1、S2，断开开关S3，电压表示数为U2，则U1:U2=_ _ _ _ _ _ 。18．（9分）小东用小灯泡探究“串联电路和并联电路中电压的规律”。（1） 图甲中要测量L1两端电压，请用笔画线代替导线将实物图连接完整。（2） 图甲中在测量L1两端电压时，闭合开关前电压表如图乙所示，其原因是电压表_ _ _ _ _ _ _ _ ；处理好问题后闭合开关，发现两灯均不亮，电压表指针明显偏转，如果是灯泡发生了故障，则故障原因可能是_ _ _ _ _ _ _ _ _ _ ；排除故障后，用电压表分别测ab、cd、ad间的电压，每次拆接电压表时，开关应处于_ _ 状态。（3） 如图甲所示，小东测量灯泡L1两端的电压之后，_ _ （填“能”或“不能”）只将电压表接a点的导线改接到d点测L2两端的电压，理由是_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 。（4） 小东用电压表测出电路两端的电压和小灯泡L1、L2两端的电压，并更换_ _ （填“相同”或“不同”）规格的小灯泡多次测量后得出了串联电路中电压的规律。（5） 小东按如图丙所示连接电路，电源和图甲中相同，然后用电压表分别测量小灯泡L1、L2及电源两端的电压，电压表示数均如图丁所示，为_ _ _ _ V。按要求更换小灯泡后多次测量，发现电压表示数均如图丁所示。得出结论：并联电路中，各支路用电器两端的电压与电源两端的电压_ _ （填“相等”或“不相等”）。19．（9分）某实验小组同学要探究导体的导电性能（电阻的大小）跟哪些因素有关。（1） 该小组同学猜想导体的导电性能可能与导体的材料、长度、横截面积等因素有关。为了验证猜想，他们用如图甲、乙所示的器材和电路进行实验。① 实验中，他们通过观察_ _ _ _ _ _ _ _ _ _ _ _ 来比较导体的导电性能；② 如果他们要探究导体的材料对导体导电性能的影响，应选择图甲的_ _ _ _ _ _ _ _ _ _ _ _ （填字母）分别接入电路中的EF之间；③ 他们继续选择不同的导体接入电路中，实验测量的数据如下表所示。分析比较实验数据及相关条件，可得出的初步结论是：材料、长度均相同的导体，横截面积越大，导电性能_ _ （填“越好”“一样”或“越差”），电阻越（填“大”或“小”）。（2） 该实验小组的小明同学查阅资料了解到：铅笔芯的主要成分为石墨。他准备了图丙所示的不同铅笔芯分别接入图乙电路的EF之间，电流表的示数_ _ （填“相同”或“不同”），用铅笔芯代替图甲中的器材进行实验，既可以探究导体导电性能与材料的关系，又可以探究导体导电性能与_ _ 的关系。（3） 小明认为4B铅笔导电性能比2B铅笔要好。你认为小明的观点_ _ _ _ _ _ （填“合理”或“不合理”），理由是_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 。（4） 小明认为应该在原来电路中再串联一个灯泡，是因为除了可以用灯泡亮度表明导体电阻的大小外，灯泡还起到了另一个作用：_ _ _ _ _ _ _ _ 。20．（5分）如图所示，已知电源电压为9 V，电压表V1、V2规格相同，闭合开关S，电压表V1示数为6 V，通过灯泡L2的电流为0.5 A，回答下列问题：（1） 灯泡L1和L2两端的电压各是多少？（2） 通过灯泡L1的电流是多少？（3） 若灯泡L1灯丝烧断，则电压表V1和V2的示数分别为多少？（解答时，要求有必要的文字说明、公式和计算步骤等，只写最后结果不得分）第十六章 学情评估卷参考答案一、选择题（本大题共10小题，每小题2分，共20分。在每小题给出的四个选项中，只有一项最符合题意）1．石家庄全市大部分教室已实现空调安装，下列关于空调的说法中最符合实际的是（ ）A. 空调遥控器内的一节干电池的电压为3 VB. 给空调供电的家庭电路电压为220 VC. 空调正常工作时的电流约为1 AD. 连接空调的导线，其一米长的电阻约为10 Ω【答案】B2．关于电流、电压和电阻的关系，下列说法正确的是（ ）A. 一节不同型号的新干电池提供的电压一定不相同B. 铅笔芯的电阻比铜导线的电阻大C. 某电路中有电流，它的两端一定有电压D. 电阻是导体对电流的阻碍作用，导体中没有电流时，导体就没有电阻【答案】C3．2024年4月，中国科学院量子信息与量子科技创新研究院成功交付一款504比特超导量子计算芯片“骁鸿”，刷新了国内超导量子比特数量的纪录。制造芯片（如图）的主要材料是硅和锗，它们是（ ）A. 半导体材料B. 超导体材料C. 绝缘材料D. 磁性材料【答案】A4．下列关于如图所示的电学仪器的使用方法或原理，说法正确的是（ ）A. 图甲：电流表应并联在电路中使用B. 图乙：电压表可以测量家庭电路的电压C. 图丙：验电器的工作原理是同种电荷相互吸引D. 图丁：滑片向右移滑动变阻器接入电路的电阻减小【答案】D5．如图所示，在烧杯中加入盐水，然后将连在电压表上的铜片和锌片插入盐水中，这样就制成了一个盐水电池。观察电压表的接线和指针偏转情况，下列说法正确的是（ ）A. 盐水电池将电能转化为化学能B. 这个盐水电池的电压是0.4 VC. 锌片是盐水电池的正极D. 盐水中，电流的方向是从铜片流向锌片【答案】B6．如图所示的电路中，电源电压保持不变，当开关S闭合后，发现只有一个灯发光，电压表的示数为电源电压，电路中存在的故障是（ ）（第6题）A. 灯L1短路B. 灯L2短路C. 灯L1断路D. 灯L2断路【答案】A7．如图甲所示电路中，闭合开关后两只电表的指针偏转情况均如图乙所示，则灯泡L1和L2两端的电压分别为（ ）（第7题）A. 6 V、1.5 VB. 7.5 V、1.5 VC. 1.5 V、7.5 VD. 1.5 V、6 V【答案】A8．利用如图1电路，探究电阻的大小与哪些因素有关。图2中A为锰铜线，B、C、D为镍铬合金线，S表示横截面积，A、B、C的长度相同。下列说法中不正确的是（ ）（第8题）A. 利用灯泡亮度显示接入电阻丝电阻的大小是利用了转换法B. 为准确比较两条合金丝的电阻，可在电路中串联一个电压表C. 若选择B和C两根金属线分别连入ab之间，可探究电阻大小与导体横截面积是否有关D. 若选择A和B两根金属线分别连入ab之间，可探究电阻大小与导体材料是否有关【答案】B9．如图，电源电压不变，闭合开关S1和S2，灯泡L1和L2均能正常发光，电流表和电压表均有示数。下列分析正确的是（ ）（第9题）A. 只闭合S2，电压表可以测量出电源两端的电压B. 只闭合S1，电流表可以测量出通过L2的电流C. 先闭合S1，再闭合S2，电流表示数不变，L1亮度不变D. 先闭合S1，再闭合S2，电流表示数变大，电压表的示数不变【答案】C10．如图所示电路，L1、L2、L3是三个规格相同的小灯泡，闭合开关S，下列说法不正确的是（ ）A. 若a是电流表，b是电压表，则L1、L2和L3都亮B. 若a、b都是电流表，则L1、L2和L3并联，并且电流表a、b的示数相等C. 若a是电压表，b是电流表，则只有L1亮，L2和L3被短路D. 若a、b都是电压表，则L1、L2和L3串联，电压表a的示数等于电压表b的示数【答案】A二、非选择题（本大题共10小题，共40分）11．（2分） 如图甲所示，若此滑动变阻器铭牌标有“20 Ω 1 A”字样，正确接入电路后，当滑片P移至中点时滑动变阻器接入电路的阻值为Ω 。如图乙所示，图中电阻箱显示的电阻值为_ _ _ _ Ω 。【答案】10； 641.312．（2分）如图所示，小明用A、B两个金属夹子将一根铅笔芯接入电路中，当B夹子左右移动时，小灯泡的亮度会发生变化。B夹子左右移动时使铅笔芯接入电路的电阻发生变化的主要因素是_ _ _ _ _ _ _ _ 。实验时小明发现小灯泡不太亮，在不更换小灯泡的条件下，请你写出一种使小灯泡变亮的方法：（第12题）_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 。【答案】导体的长度； 使A、B更靠近（或再增加一节干电池）13．（2分）如图是一个长方体金属电阻，材料分布均匀，长、宽、高分别为a、b、c，且a>b>c，当电流沿（填“AB”“CD”或“EF”）方向通过该电阻时，它的电阻最小；当该电阻中没有电流流过时，它的电阻_ _ _ _ _ _ （填“为零”或“不为零”）。（第13题）【答案】AB； 不为零14．（2分）图甲中，电源电压保持不变。当开关S由触点1转接到2时，电压表、电流表示数变化如图乙所示。当开关S连接触点2时，通过L1的电流是_ _ A，L2两端的电压是_ _ _ _ V。（第14题）【答案】0.2； 415．（3分）如图所示是自动监测油箱内油量的装置，R是定值电阻，R'是滑动变阻器，金属滑片接触杠杆的一端，浮标随油面上下移动带动杠杆绕支点转动，观察油量表指针就可以知道油量的多少，电路中油量表其实是_ _ 表，给油箱加油时，R接入电路中的阻值变，油量表的示数变。（第15题）【答案】电流； 小； 大16．（3分）如图甲所示，仅闭合开关S1，电压表示数如图乙，电压为_ _ _ _ V；闭合S1、S2，两电流表的指针均如图丙所示。当S1、S2都闭合时，通过L1的电流为_ _ A；当仅闭合S1时，电流表A1的示数为_ _ A。【答案】6； 0.34； 1.3617．（3分）如图所示，电源电压不变，灯L1、L2完全相同，电压表所用测量范围的分度值是_ _ （填“0.1”或“0.5”）V。闭合开关S1，断开开关S2、S3，灯L1、L2是联的；闭合开关S1、S3，断开开关S2，电压表示数为U1，闭合开关S1、S2，断开开关S3，电压表示数为U2，则U1:U2=_ _ _ _ _ _ 。【答案】0.5； 串； 1:218．（9分）小东用小灯泡探究“串联电路和并联电路中电压的规律”。（1） 图甲中要测量L1两端电压，请用笔画线代替导线将实物图连接完整。（2） 图甲中在测量L1两端电压时，闭合开关前电压表如图乙所示，其原因是电压表_ _ _ _ _ _ _ _ ；处理好问题后闭合开关，发现两灯均不亮，电压表指针明显偏转，如果是灯泡发生了故障，则故障原因可能是_ _ _ _ _ _ _ _ _ _ ；排除故障后，用电压表分别测ab、cd、ad间的电压，每次拆接电压表时，开关应处于_ _ 状态。（3） 如图甲所示，小东测量灯泡L1两端的电压之后，_ _ （填“能”或“不能”）只将电压表接a点的导线改接到d点测L2两端的电压，理由是_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 。（4） 小东用电压表测出电路两端的电压和小灯泡L1、L2两端的电压，并更换_ _ （填“相同”或“不同”）规格的小灯泡多次测量后得出了串联电路中电压的规律。（5） 小东按如图丙所示连接电路，电源和图甲中相同，然后用电压表分别测量小灯泡L1、L2及电源两端的电压，电压表示数均如图丁所示，为_ _ _ _ V。按要求更换小灯泡后多次测量，发现电压表示数均如图丁所示。得出结论：并联电路中，各支路用电器两端的电压与电源两端的电压_ _ （填“相等”或“不相等”）。【答案】（1） （2） 没有调零；L1断路；断开（3） 不能；电压表的正、负接线柱接反（4） 不同（5） 3；相等19．（9分）某实验小组同学要探究导体的导电性能（电阻的大小）跟哪些因素有关。（1） 该小组同学猜想导体的导电性能可能与导体的材料、长度、横截面积等因素有关。为了验证猜想，他们用如图甲、乙所示的器材和电路进行实验。① 实验中，他们通过观察_ _ _ _ _ _ _ _ _ _ _ _ 来比较导体的导电性能；② 如果他们要探究导体的材料对导体导电性能的影响，应选择图甲的_ _ _ _ _ _ _ _ _ _ _ _ （填字母）分别接入电路中的EF之间；③ 他们继续选择不同的导体接入电路中，实验测量的数据如下表所示。分析比较实验数据及相关条件，可得出的初步结论是：材料、长度均相同的导体，横截面积越大，导电性能_ _ （填“越好”“一样”或“越差”），电阻越（填“大”或“小”）。（2） 该实验小组的小明同学查阅资料了解到：铅笔芯的主要成分为石墨。他准备了图丙所示的不同铅笔芯分别接入图乙电路的EF之间，电流表的示数_ _ （填“相同”或“不同”），用铅笔芯代替图甲中的器材进行实验，既可以探究导体导电性能与材料的关系，又可以探究导体导电性能与_ _ 的关系。（3） 小明认为4B铅笔导电性能比2B铅笔要好。你认为小明的观点_ _ _ _ _ _ （填“合理”或“不合理”），理由是_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 。（4） 小明认为应该在原来电路中再串联一个灯泡，是因为除了可以用灯泡亮度表明导体电阻的大小外，灯泡还起到了另一个作用：_ _ _ _ _ _ _ _ 。【答案】① 电流表的示数② A和B③ 越好；小（2） 不同；长度（3） 不合理；无法确定4B铅笔芯和2B铅笔芯的粗细大小关系（4） 保护电路20．（5分）如图所示，已知电源电压为9 V，电压表V1、V2规格相同，闭合开关S，电压表V1示数为6 V，通过灯泡L2的电流为0.5 A，回答下列问题：（1） 灯泡L1和L2两端的电压各是多少？（2） 通过灯泡L1的电流是多少？（3） 若灯泡L1灯丝烧断，则电压表V1和V2的示数分别为多少？（解答时，要求有必要的文字说明、公式和计算步骤等，只写最后结果不得分）【答案】（1） 解：由图可知，两灯泡串联，电流表测电路中的电流，电压表V1测灯泡L1两端的电压，电压表V2测灯泡L2两端的电压，由电压表V1的示数可知，灯泡L1两端的电压U1=6 V；根据串联电路的电压规律可知，L2两端的电压U2=U-U1=9 V-6 V=3 V。（2） L1、L2串联，已知通过灯泡L2的电流为0.5 A，因串联电路中电流处处相等，则通过灯泡L1的电流为0.5 A。（3） 若灯泡L1灯丝烧断，此时电压表V2与L2并联后再与电压表V1串联，电路中电流几乎为0，电压表V1相当于并联在电源两端，示数为9 V，电压表V2并联在L2两端，示数为0。导体序号材料长度/m 横截面积电流/AA锰铜1S0.4B镍铬1S0.7C锰铜12S 0.8D锰铜0.5S0.8导体序号材料长度/m 横截面积电流/AA锰铜1S0.4B镍铬1S0.7C锰铜12S 0.8D锰铜0.5S0.8
