（人教版）九年级物理全一册第16章《电压 电阻》单元测试卷（2份，原卷版+解析版）

这是一份（人教版）九年级物理全一册第16章《电压 电阻》单元测试卷（2份，原卷版+解析版），文件包含人教版九年级物理全一册第16章《电压电阻》单元测试卷原卷版docx、人教版九年级物理全一册第16章《电压电阻》单元测试卷解析版docx等2份试卷配套教学资源，其中试卷共33页， 欢迎下载使用。

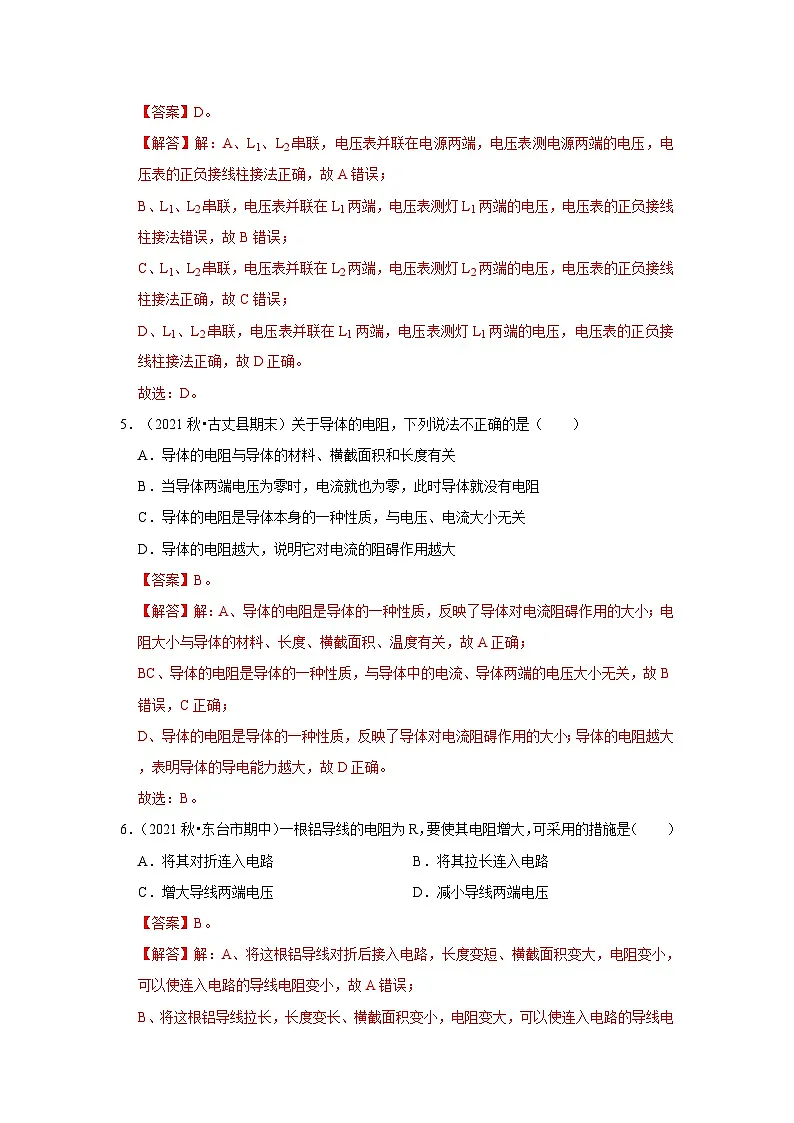

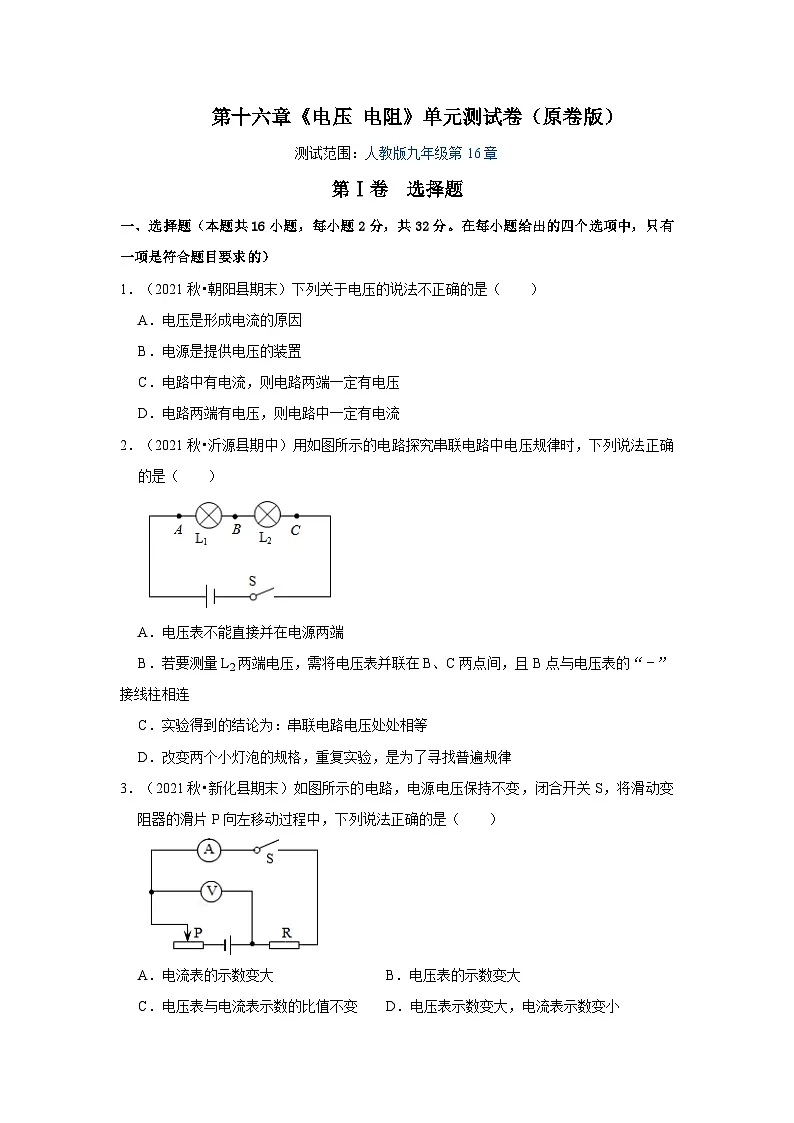

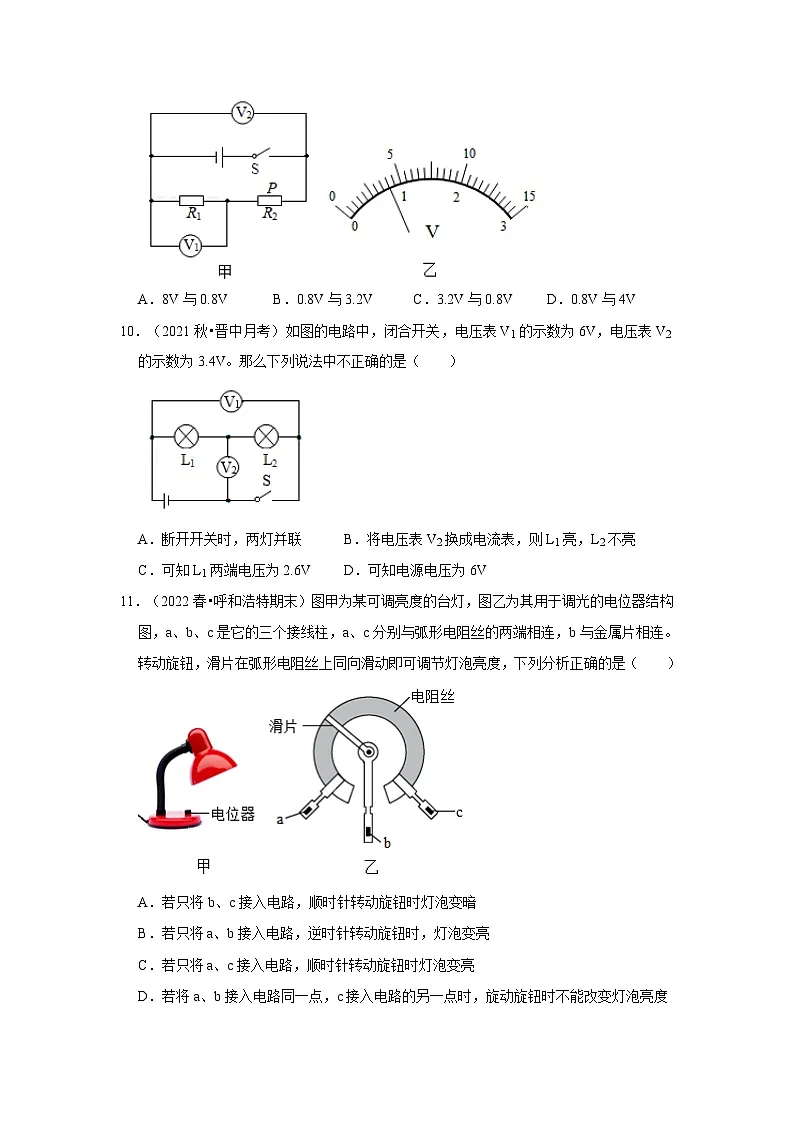

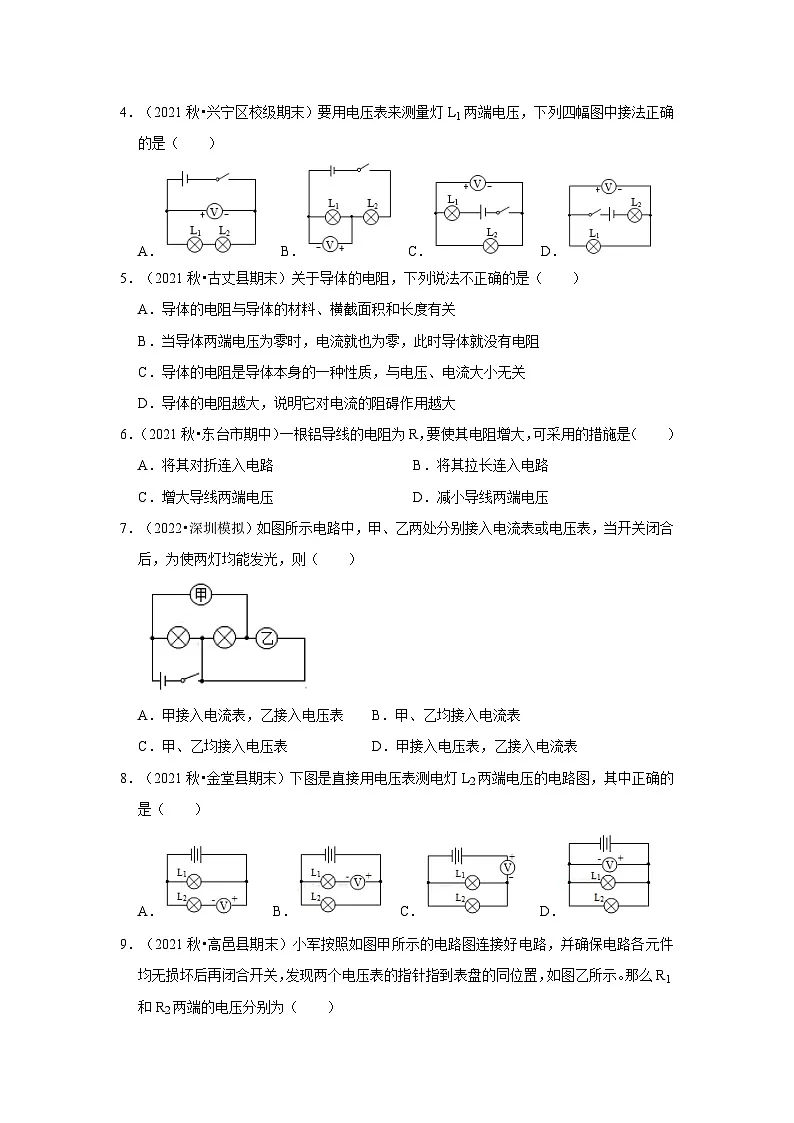

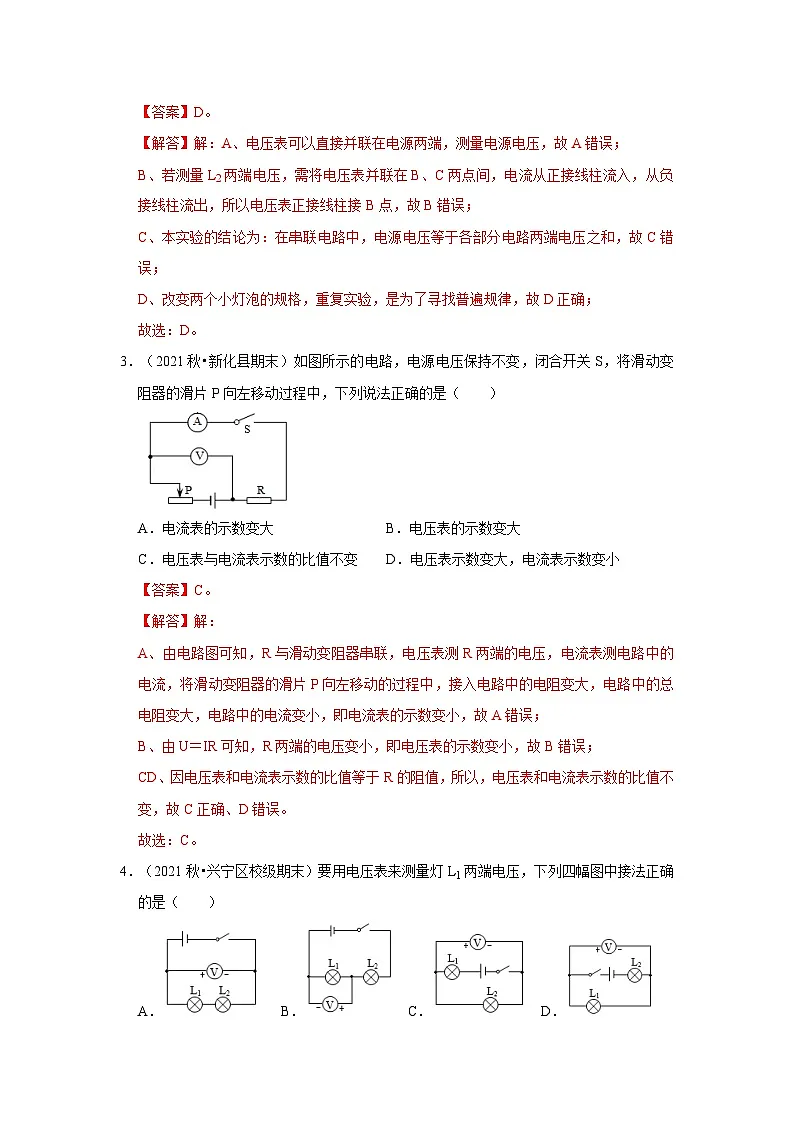

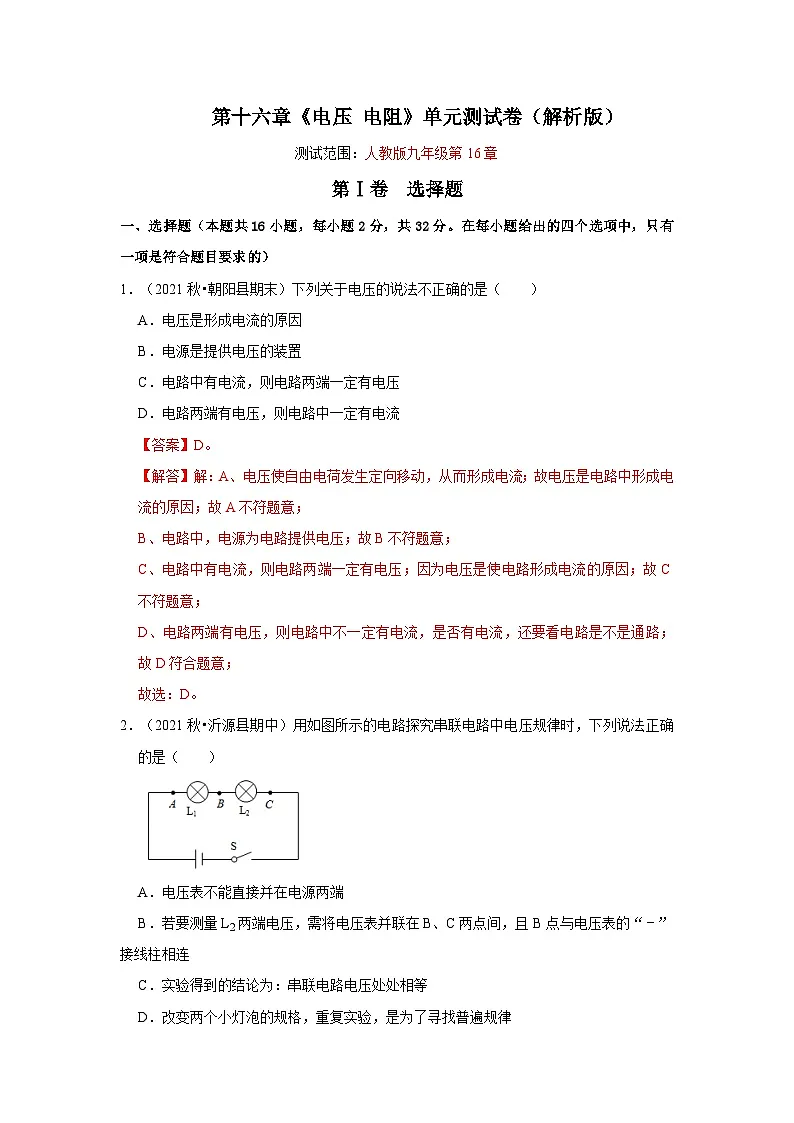

第十六章《电压 电阻》单元测试卷（原卷版）测试范围：人教版九年级第16章第Ⅰ卷 选择题一、选择题（本题共16小题，每小题2分，共32分。在每小题给出的四个选项中，只有一项是符合题目要求的）1．（2021秋•朝阳县期末）下列关于电压的说法不正确的是（　　）A．电压是形成电流的原因B．电源是提供电压的装置C．电路中有电流，则电路两端一定有电压D．电路两端有电压，则电路中一定有电流2．（2021秋•沂源县期中）用如图所示的电路探究串联电路中电压规律时，下列说法正确的是（　　） A．电压表不能直接并在电源两端B．若要测量L2两端电压，需将电压表并联在B、C两点间，且B点与电压表的“﹣”接线柱相连C．实验得到的结论为：串联电路电压处处相等D．改变两个小灯泡的规格，重复实验，是为了寻找普遍规律3．（2021秋•新化县期末）如图所示的电路，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P向左移动过程中，下列说法正确的是（　　） A．电流表的示数变大 B．电压表的示数变大C．电压表与电流表示数的比值不变 D．电压表示数变大，电流表示数变小4．（2021秋•兴宁区校级期末）要用电压表来测量灯L1两端电压，下列四幅图中接法正确的是（　　）A． B． C． D．5．（2021秋•古丈县期末）关于导体的电阻，下列说法不正确的是（　　）A．导体的电阻与导体的材料、横截面积和长度有关B．当导体两端电压为零时，电流就也为零，此时导体就没有电阻C．导体的电阻是导体本身的一种性质，与电压、电流大小无关D．导体的电阻越大，说明它对电流的阻碍作用越大6．（2021秋•东台市期中）一根铝导线的电阻为R，要使其电阻增大，可采用的措施是（　　）A．将其对折连入电路B．将其拉长连入电路C．增大导线两端电压D．减小导线两端电压7．（2022•深圳模拟）如图所示电路中，甲、乙两处分别接入电流表或电压表，当开关闭合后，为使两灯均能发光，则（　　） A．甲接入电流表，乙接入电压表B．甲、乙均接入电流表C．甲、乙均接入电压表 D．甲接入电压表，乙接入电流表8．（2021秋•金堂县期末）下图是直接用电压表测电灯L2两端电压的电路图，其中正确的是（　　）A． B． C． D．9．（2021秋•高邑县期末）小军按照如图甲所示的电路图连接好电路，并确保电路各元件均无损坏后再闭合开关，发现两个电压表的指针指到表盘的同位置，如图乙所示。那么R1和R2两端的电压分别为（　　） A．8V与0.8VB．0.8V与3.2VC．3.2V与0.8VD．0.8V与4V10．（2021秋•晋中月考）如图的电路中，闭合开关，电压表V1的示数为6V，电压表V2的示数为3.4V。那么下列说法中不正确的是（　　） A．断开开关时，两灯并联 B．将电压表V2换成电流表，则L1亮，L2不亮C．可知L1两端电压为2.6V D．可知电源电压为6V11．（2022春•呼和浩特期末）图甲为某可调亮度的台灯，图乙为其用于调光的电位器结构图，a、b、c是它的三个接线柱，a、c分别与弧形电阻丝的两端相连，b与金属片相连。转动旋钮，滑片在弧形电阻丝上同向滑动即可调节灯泡亮度，下列分析正确的是（　　）A．若只将b、c接入电路，顺时针转动旋钮时灯泡变暗B．若只将a、b接入电路，逆时针转动旋钮时，灯泡变亮C．若只将a、c接入电路，顺时针转动旋钮时灯泡变亮D．若将a、b接入电路同一点，c接入电路的另一点时，旋动旋钮时不能改变灯泡亮度12．（2021秋•宜州区期末）将两只滑动变阻器按图所示的方法连接，如果把a、b两根导线接入电路里，要使这两只变阻器接入电路中的总电阻最大，应把滑片P1、P2放在（　　） A．P1放在最右端，P2放在最右端 B．P1放在最左端，P2放在最左端C．P1放在最右端，P2放在最左端 D．P1放在最左端，P2放在最右端13．（2020秋•新城区期末）小明利用如图所示的实验装置尝试改变小灯泡的亮度，则下列说法中错误的是（　　） A．向左滑动时，小灯泡变亮B．向右滑动时，小灯泡变暗C．铅笔芯与金属夹子的组合相当于一个变阻器D．应避免将金属夹子移动到最左端，以免小灯泡短路14．（2021秋•玉林期末）小明用如图所示的器材探究“影响电阻大小的因素”，a、b为长度一样的镍铬合金丝，b比a的横截面积大。关于此实验，下列说法不正确的是（　　）A．小灯泡越亮，表示接入的合金丝电阻越小B．本实验主要探究方法有控制变量法和转换法C．为了更明显比较两条合金丝的电阻，可在电路中串联一个电流表D．利用此装置能探究导体电阻大小和横截面积、长度、材料的关系15．（2022•天宁区校级模拟）关于如图所示的电路，忽略导线的电阻，在S1，S2都闭合后，下列说法正确的是（　　） A．L1与L2的亮度一定不同 B．L1与L2两端的电压一定不相等C．若L1被短路，则L2一定不亮 D．通过L1与L2的电流一定相等16．（2021秋•绥棱县校级期中）把一根电阻为R的均匀电阻丝弯折成一个等边三角形abc，如图所示，图中d为底边ab的中心。如果cd两端的电阻R1为9欧姆，则ab两端的电阻R2的阻值是（　　） A．36欧姆B．12欧姆C．8欧姆D．0欧姆第Ⅱ卷 非选择题二、填空题（本题共6小题，每空1分，共13分）17．（2021秋•科左中旗期末）如图所示，是发光二极管的示意图，当电流从较长的接线脚流入时，发光二极管中有电流通过，使其发光；如果电流从较短接线脚流入，电路处于 　 　 （选填“短路”或“断路”）状态，这说明发光二极管具有 　导电性。 18．（2021秋•沙坪坝区校级期中）如图所示电路，闭合开关S后，电路正常工作，灯泡L1和L2是 　 　（选填“串联”或“并联”）接入电路中的，当灯泡L1灯丝突然烧断后，电压表 　 　（选填“V1”或“V2”）的示数会变大。 19．（2021秋•安庆期末）在如图1所示的电路中，当闭合开关后，两个电压表的指针偏转均为图2所示，则电阻R1和R2两端的电压分别为　 　和　 　。 20．（2020秋•柳州期末）某滑动变阻器的铭牌如图所示，则该滑动变阻器的标示值是 　　Ω；当滑片向D端移动时，它接入电路的电阻值 　 　（填“变大”、“变小”或“不变”）。21．（2021秋•罗城县期末）在如图所示电路中，电源电压6V，闭合开关后，电压表读数1.5V，则小灯泡L1和L2两端的电压分别为 　 　V和 　 　V。 22．（2021秋•游仙区校级月考）小明用电流表和滑动变阻器设计了如图1所示的压力测量仪，可以反映弹簧上方金属片受到的压力大小。其中R′是滑动变阻器，R是定值电阻，电源电压恒定不变，压力表实际上是一个电流表。（1）当开关S闭合，金属片受到的压力增大时，变阻器的阻值　 　，电流表示数　 　。（填“变大”“变小”或“不变”）（2）我们将电流表中的电流刻度换成相应力的刻度，就能直接显示金属片受到的压力大小。如果刻度盘中的力刻度值为100N（如图2所示），则120N的刻度应在100N的　　边（填“左”或“右”）。 三、作图题（本题共3小题,每小题3分，共9分）23．（2021秋•三水区期末）请把电路补充完整。已知电源电压3V。要求：电压表测量灯泡两端电压、变阻器滑片向右滑时灯泡变亮。 24．（2021秋•玉门市期末）在如图所示的“O”内填上电流表或电压表的符号，使开关闭合后两盏灯并联。 26．（2021秋•常宁市期末）如图所示，为某种调光型台灯中使用的电位器示意图。P为旋片，可随转动旋钮改变在碳膜（相当于一根电阻丝）上的位置，A、B分别连在碳膜两端。以笔画线将a图连在b图所示电路中，要求顺时针转动旋钮可使灯泡亮度增加。 四、实验题（本题共3小题，每空1分，共17分）26．（6分）（2021秋•天门期中）在“探究串联电路的电压规律”时，小明同学设计了如图所示的电路。（1）开关闭合后，电压表测灯 　 　两端的电压；（2）为了测量BC两点间的电压，小明将电压表接A点的线改接到C点，闭合开关后，发现 　 　（填选项字母序号）；A.电压表无示数 B.示数超过电压表量程 C.电压表指针反转（3）排除故障后，小明完成了实验，并把数据记录在下表中。分析实验数据得出两个实验结论：①串联电路两端的总电压 　 　各部分电路两端电压之和；②串联电路中，各部分电路两端电压相等。（4）实验结束后小明和小华互相交流，小华指出结论②是错误的，造成结论错误的原因是 　 　；另外，小明的实验在设计方案上还存在另一个不足之处是 　 　。（5）实验结束，断开开关后，拆除电路时应先拆除 　 　两端的导线。 27．（3分）（2021秋•顺义区期中）在探究“导体的电阻与哪些因素有关”的问题时，小明进行如下实验。如图所示，实验板上固定四根金属丝，a、b、c的长度均为1m，d的长度为0.5m。a、b的横截面积相同，材料不同；a、c的材料相同，但c的横截面积大于a；a、d的材料和横截面积都相同。（1）通过 　 　判断电阻大小的变化；这是物理实验中常用的 　 　法。（2）在“探究电阻与长度的关系”时，要选用 　 　两根金属丝先后接入电路。28．（8分）（2021秋•沙坪坝区校级月考）“探究串联电路的电压关系”的实验电路如图甲所示。（1）为了使探究得出的结论具有普遍意义，L1、L2应该选择 　 　（选填“相同”或“不同”）的小灯泡。（2）小明率先连接电路，刚接好最后一根导线，小灯泡就亮了，经检查电路连接正确。那么他的问题是，在连接电路时 　 　。（3）小明根据图甲正确连接好电路，闭合开关，电压表示数如图乙所示，此时电压表的示数为 　　V；为了使实验结果更准确，接下来他应该断开开关，　 　。 （4）实验过程中，另一同学闭合开关后发现两灯不亮，但电压表有示数，由此他判断出电路中出现的故障是 　 　。为进一步确定故障原因，他用一根导线进行尝试，当将该导线并联在AB之间时，发现L2亮了起来，但L1不发光，此时发现电压表指针 　 （选填“偏转”或“不偏转”）。（5）测量完成后，记录了下表所示的数据，分析表格后同学们发现有一个数据记录错误，该数据是 　 　V，经过讨论他们发现错误的数据是由于电压表的量程读错引起的，纠正错误后，他们根据表格得出的结论是：串联电路两端的总电压等于 　 　电路两端电压之和。五、计算题（本题共3小题，共29分）29．（8分）（2021秋•武功县期中）如图a所示电路，当闭合开关后，灯泡L1和L2都发光，这时两只电压表的指针偏转角度相同，指针位置均如图b所示。求：（1）L1和L2两端的电压。（2）若将L1和L2改接为图c所示的电路，电源电压不变，闭合开关后灯泡L1和L2都发光，此时电流表A1的示数为0.5A，电流表A2的示数为1.3A，求此时通过L1的电流和L2两端的电压。 30．（9分）（2021秋•迎江区校级期中）在如图所示电路中，电源电压保持不变，当开关S1和S2都闭合时，电压表的示数是5V；当开关S1闭合，S2断开时，电压表的读数是3V，求：（1）当开关S1和S2都闭合时，灯L1两端的电压是多少？（2）电源电压是多少？（3）当开关S1闭合，S2断开时，灯L1两端的电压是多少？ 31．（12分）（2021秋•安徽期中）如图甲所示，闭合开关S后，电流表A的示数如图乙所示，电压表V1和V2的指针所指位置完全相同，如图丙所示。求解下列问题： （1）通过灯泡L2的电流是多少？（2）电源电压是多少？（3）灯泡L1和L2两端的电压分别是多少？UAB/VUBC/VUAC/V1.41.42.8实验小组L1两端电压/VL2两端电压/V串联总电压/V11.53.04.521.21.83.031.50.96.0
