2025九年级物理上册第十三章简单电路综合素质评价试卷及答案（鲁科版五四制）

这是一份2025九年级物理上册第十三章简单电路综合素质评价试卷及答案（鲁科版五四制），共16页。

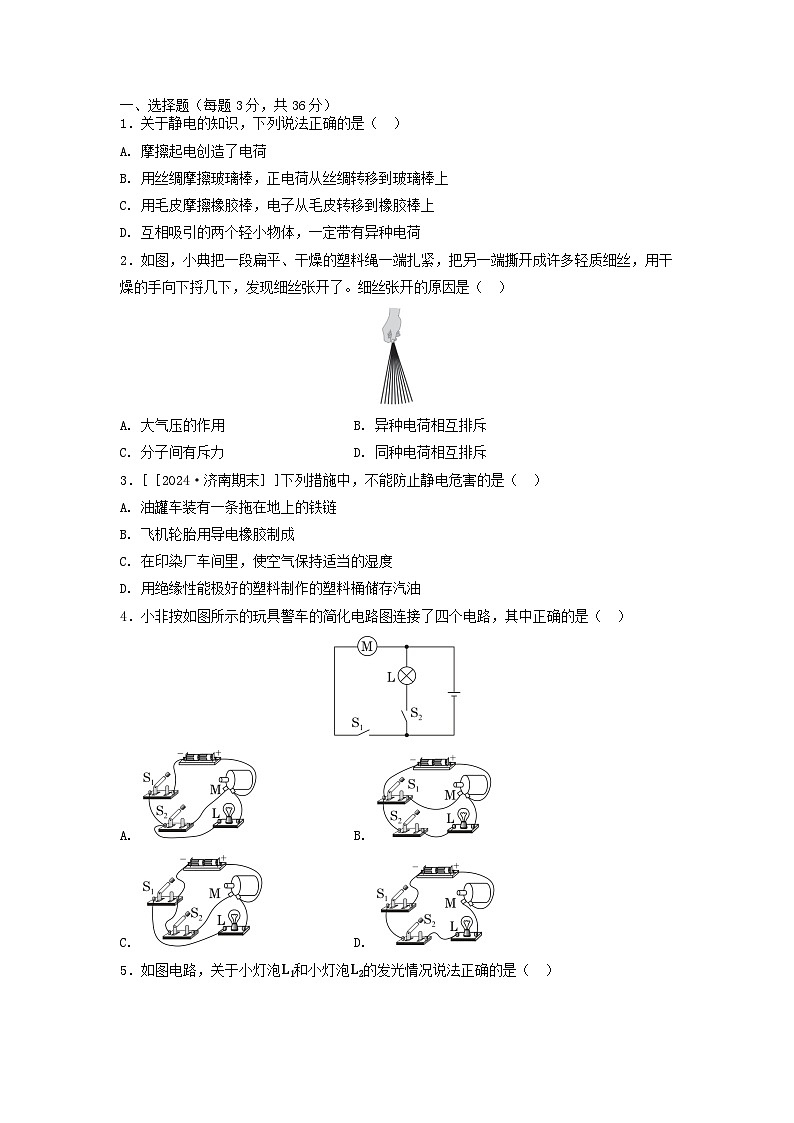

一、选择题（每题3分，共36分） 1．关于静电的知识，下列说法正确的是（ ） A. 摩擦起电创造了电荷 B. 用丝绸摩擦玻璃棒，正电荷从丝绸转移到玻璃棒上 C. 用毛皮摩擦橡胶棒，电子从毛皮转移到橡胶棒上 D. 互相吸引的两个轻小物体，一定带有异种电荷 2．如图，小典把一段扁平、干燥的塑料绳一端扎紧，把另一端撕开成许多轻质细丝，用干燥的手向下捋几下，发现细丝张开了。细丝张开的原因是（ ） A. 大气压的作用 B. 异种电荷相互排斥 C. 分子间有斥力 D. 同种电荷相互排斥 3．[［2024·济南期末］]下列措施中，不能防止静电危害的是（ ） A. 油罐车装有一条拖在地上的铁链 B. 飞机轮胎用导电橡胶制成 C. 在印染厂车间里，使空气保持适当的湿度 D. 用绝缘性能极好的塑料制作的塑料桶储存汽油 4．小非按如图所示的玩具警车的简化电路图连接了四个电路，其中正确的是（ ） A. B. C. D. 5．如图电路，关于小灯泡L1和小灯泡L2的发光情况说法正确的是（ ） A. L1和L2都能发光 B. L1和L2都不能发光 C. L1能发光，L2不能发光 D. L1不能发光，L2能发光 6．“浴霸”里的电加热器和换气扇能独立工作，符合上述要求的电路是（ ） A. B. C. D. 7．[［2024·镇江］]某学校电动门既可以用遥控器开启，也可以用按钮开关开启。电动门开启时，电动机工作，警示灯L亮起。若取下警示灯L，电动机仍能工作。按下遥控器相当于S1闭合，按下按钮开关相当于S2闭合。符合上述要求的电路是（ ） A. B. C. D. 8．小明同学对身边的一些电路工作情况进行观察分析，做出了一些判断，其中正确的是（ ） A. 充电宝可以同时给两部手机充电，此时这两部手机是串联的 B. 马路两旁的路灯，晚上同时亮，早上同时灭，它们是串联的 C. 家里的台灯与其控制开关是串联的 D. 很多宾馆采用房卡插卡取电，房卡相当于电路中的电源 9．如图所示的实验电路，还有部分导线未连接，字母a、b、c、d、e、f、g、h表示各元件的接线柱。下列操作能让灯L1、L2都亮起来的是（ ） （第9题） A. 用导线连接d、f，再闭合开关S B. 用导线连接b、f，再闭合开关S C. 用一根导线连接e、g，用另一根导线连接d、f，再闭合开关S D. 用一根导线连接e、f，用另一根导线连接d、g，再闭合开关S 10．有两个相同的验电器,其中A带正电,B不带电。用带有绝缘柄的金属棒把A和B连接起来，如图所示。下列说法错误的是（ ） （第10题） A. 连接前，A的金属箔张开是因为同种电荷相互排斥 B. 连接的瞬间，自由电子从B流向A C. 连接的瞬间，正电荷从A流向B D. 连接的瞬间，金属杆中电流方向是从A流向B 11．如图所示的电路，闭合开关S，两只灯泡都不发光，用导线连接ab两点，只有L1发光，L2不发光。可能的原因是（ ） （第11题） A. L1断路 B. L1短路 C. L2断路 D. L2短路 12．[［2025·青岛期中］]在卧室的中央安装一盏吊灯，要求在卧室门口及床头各安装一个开关，使这两个开关都能独立控制这盏灯，最佳的电路图是（图中均用电池符号表示照明电路电源）（ ） A. B. C. D. 二、填空题（每空2分，共26分） 13．如图所示，将一块透明有机玻璃板架在两本书之间，在下方撒上小木屑，用干燥的丝绸在玻璃板上摩擦，会观察到下方的小木屑上下飞舞，跳跃不停。这是因为有机玻璃板与丝绸摩擦后带上了_ _ ，能够_ _ 小木屑，小木屑接触玻璃板后迅速被弹开，这是因为它们带上了同种电荷而互相_ _ 。 （第13题） 14．将a、b、c三个轻质小球悬挂起来，相互作用情况如图所示，已知a带正电，则c的带电情况是_ _ _ _ _ _ _ _ _ _ _ _ _ _ ；用毛皮摩擦过的橡胶棒靠近a球，二者将互相_ _ （填“吸引”或“排斥”）。 （第14题） 15．如图所示是具有报警功能的文物展示台，它由木板、弹簧、金属片(A、B、C)和报警电路组成。闭合开关S，把物品放置在展示台上时金属片B与A、C接触，金属片B相当于_ _ （填“电源”“开关”或“用电器”）。若此时把物品搬离展示台，金属片B在弹簧弹力的作用下与金属片A、C分开，这时灯（填“亮”或“不亮”），电铃（填“响”或“不响”）。 （第15题） 16．如图所示电路中，若使L1、L2组成串联电路，应闭合的开关是_ _ _ _ _ _ ；若使L1、L2组成并联电路，应闭合的开关是_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ ；当S2、S3闭合时，电路会_ _ ，可能损坏电源，甚至引发火灾。 （第16题） 17．[［2025·济宁期中］]小腾为了将弟弟小飞撒在地面上的碎纸屑轻松捡起，他拿纸巾摩擦过的塑料吸管靠近碎纸屑，发现了如图所示的现象，这是利用了_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 的性质；好奇的小飞还想知道纸巾摩擦过的塑料吸管带什么电？请帮他设计一个简单的方法：_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 。 （第17题） 三、作图题（6分） 18．[［2025·滨州阶段练习］] （1） 依照如图电路图，把电器元件连接成实物图，导线不得交叉； （2） 如图是一名同学所连接的电路，图中多接了一根导线。请你找出这根多余的导线，在这根导线上打“×”，并在虚线框中画出正确的电路图。 四、综合应用题（第19题10分，第20题12分，第21题10分，共32分） 19．[［2025·德州期中］] （1） 有一木盒如图所示，当闭合开关时，两只小灯泡都亮了，断开开关，两灯泡又同时熄灭。 ① 请你判断：在这个木盒内，除了导线，一定还有另外一个电路元件，它是_ _ ； ② 根据上述现象_ _ （填“能”或“不能”）断定这两只小灯泡是串联的。 （2） 在连接电路时，如发现有连接错误，不少同学习惯将电路全部拆散，重新连接，其实，有时只要思考一下，拆除或改接某些导线就能解决问题，如图是小何同学连接的电路： ① 若直接闭合开关，将出现_ _ （填“断路”“短路”“L1被短接”或“L2被短接”）故障； ② 对于这个电路，只需拆除导线_ _ _ _ （填“a”“b”“c”“d”或“e”），就能成为一个正确的串联电路； ③ 请在错误的导线上打“×”，用笔画线代替导线使它成为一个正确的并联电路。 20．[［2025·枣庄阶段练习］]“国庆”假期，小星一家驾驶他家的油电混合动力汽车外出旅游。 （1） 出发前，给汽车蓄电池充电，此时蓄电池相当于_ _ _ _ _ _ （填“用电器”或“电源”），充电过程中能量转化是_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 。 （2） 小星爸爸打开了空气净化器，其原理如图所示。闭合开关S1、S2后，风扇旋转吸入含有颗粒物空气，当颗粒物接近带有负电荷的光洁金属网C时会被快速吸引过来，这是因为带电体具有_ _ _ _ _ _ _ _ _ _ _ _ 的性质；当颗粒物快速通过光洁金属网C后，会带上负电荷，然后被带有正电荷的棉芯D吸附住，这是因为_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 。 （3） 经过十字路口时，交通信号灯有序指挥车辆和行人，如图乙路口三个交通指示灯是_ _ （填“串联”或“并联”）的。 （4） 小星发现轿车的驾驶位和副驾驶位都没有安全带提醒电路，若汽车点火开关S未接通，电路不工作。S接通后，只要有人坐在其中一个座位上，座位下对应的动合开关S1或S2受力后接通，安全带指示灯点亮同时铃响（灯与铃工作互不影响），提醒他系上安全带后（即将安全带的插头插入连接插座内），安装在插座内对应的动断开关S1'或S2'断开，安全带指示灯熄灭同时铃不响，图中的电路设计符合要求的是_ _ _ _ （填字母）。 A. B. C. D. 参考答案 一、选择题（每题3分，共36分） 1．关于静电的知识，下列说法正确的是（ ） A. 摩擦起电创造了电荷 B. 用丝绸摩擦玻璃棒，正电荷从丝绸转移到玻璃棒上 C. 用毛皮摩擦橡胶棒，电子从毛皮转移到橡胶棒上 D. 互相吸引的两个轻小物体，一定带有异种电荷 【答案】C 2．如图，小典把一段扁平、干燥的塑料绳一端扎紧，把另一端撕开成许多轻质细丝，用干燥的手向下捋几下，发现细丝张开了。细丝张开的原因是（ ） A. 大气压的作用 B. 异种电荷相互排斥 C. 分子间有斥力 D. 同种电荷相互排斥 【答案】D 3．[［2024·济南期末］]下列措施中，不能防止静电危害的是（ ） A. 油罐车装有一条拖在地上的铁链 B. 飞机轮胎用导电橡胶制成 C. 在印染厂车间里，使空气保持适当的湿度 D. 用绝缘性能极好的塑料制作的塑料桶储存汽油 【答案】D 4．小非按如图所示的玩具警车的简化电路图连接了四个电路，其中正确的是（ ） A. B. C. D. 【答案】B 5．如图电路，关于小灯泡L1和小灯泡L2的发光情况说法正确的是（ ） A. L1和L2都能发光 B. L1和L2都不能发光 C. L1能发光，L2不能发光 D. L1不能发光，L2能发光 【答案】D 6．“浴霸”里的电加热器和换气扇能独立工作，符合上述要求的电路是（ ） A. B. C. D. 【答案】A 7．[［2024·镇江］]某学校电动门既可以用遥控器开启，也可以用按钮开关开启。电动门开启时，电动机工作，警示灯L亮起。若取下警示灯L，电动机仍能工作。按下遥控器相当于S1闭合，按下按钮开关相当于S2闭合。符合上述要求的电路是（ ） A. B. C. D. 【答案】D 【点拨】根据题目描述，电动门既可以用遥控器开启，也可以用按钮开关开启,这意味着遥控器和按钮开关在电路中应该是并联的，因为并联电路中的各个支路可以独立工作。电动门开启时，电动机工作，警示灯L亮起，若取下警示灯L，电动机仍能工作,这说明电动机和警示灯L可独立工作，在电路中应该是并联的。故选D。 8．小明同学对身边的一些电路工作情况进行观察分析，做出了一些判断，其中正确的是（ ） A. 充电宝可以同时给两部手机充电，此时这两部手机是串联的 B. 马路两旁的路灯，晚上同时亮，早上同时灭，它们是串联的 C. 家里的台灯与其控制开关是串联的 D. 很多宾馆采用房卡插卡取电，房卡相当于电路中的电源 【答案】C 9．如图所示的实验电路，还有部分导线未连接，字母a、b、c、d、e、f、g、h表示各元件的接线柱。下列操作能让灯L1、L2都亮起来的是（ ） （第9题） A. 用导线连接d、f，再闭合开关S B. 用导线连接b、f，再闭合开关S C. 用一根导线连接e、g，用另一根导线连接d、f，再闭合开关S D. 用一根导线连接e、f，用另一根导线连接d、g，再闭合开关S 【答案】C 10．有两个相同的验电器,其中A带正电,B不带电。用带有绝缘柄的金属棒把A和B连接起来，如图所示。下列说法错误的是（ ） （第10题） A. 连接前，A的金属箔张开是因为同种电荷相互排斥 B. 连接的瞬间，自由电子从B流向A C. 连接的瞬间，正电荷从A流向B D. 连接的瞬间，金属杆中电流方向是从A流向B 【答案】C 11．如图所示的电路，闭合开关S，两只灯泡都不发光，用导线连接ab两点，只有L1发光，L2不发光。可能的原因是（ ） （第11题） A. L1断路 B. L1短路 C. L2断路 D. L2短路 【答案】C 【点拨】闭合开关，发现两只灯泡都不亮，说明电路中某处断路或两灯均短路；用导线连接ab两点，即用一根导线并联在L2两端，观察灯L2不亮，灯L1亮了，说明L2断路，故C符合题意，ABD不符合题意。故选C。 12．[［2025·青岛期中］]在卧室的中央安装一盏吊灯，要求在卧室门口及床头各安装一个开关，使这两个开关都能独立控制这盏灯，最佳的电路图是（图中均用电池符号表示照明电路电源）（ ） A. B. C. D. 【答案】C 【点拨】A中S1和S2均为单刀双掷开关，由图知，当S2与1'连接时，S1与1连接，灯泡不发光，S1与2连接时电路为通路，灯泡发光，当S1与2连接时，S2与1'连接灯泡发光，S2与2'连接灯泡不发光，任意一个开关都可以开灯、关灯，比较四个选项的电路图可知，A用的导线不是最少的，故A不符合题意。B中S1和S2均为单刀双掷开关，由图知，当S2与1'连接时，S1与1连接，灯泡不发光，当S1与2连接时，灯泡发光；S1与2连接S2与1'连接时灯泡发光，S2与2'连接灯泡不发光；任意一个开关都可以开灯、关灯，比较四个选项的电路图可知，B用的导线不是最少的，故B不符合题意。C中S1和S2均为单刀双掷开关，由图知，当S2与1'连接时，S1与1连接，灯泡发光，S1与2连接灯泡不发光，当S1与2连接时，S2与1'连接灯泡不发光，S2与2'连接灯泡发光；任意一个开关都可以开灯、关灯，比较四个选项的电路图可知，C用的导线最少，故C符合题意。D中S1和S2均为单刀双掷开关，由图知，当S2与1'连接时，S1与1连接，灯泡发光，S1与2连接时灯泡仍然发光，此时不能让灯泡熄灭；S1与2连接时，S2与1'连接时灯泡发光，S2与2'连接时灯泡仍然发光，此时不能让灯泡熄灭，所以任意一个开关不可以单独开灯、关灯，故D不符合题意。 二、填空题（每空2分，共26分） 13．如图所示，将一块透明有机玻璃板架在两本书之间，在下方撒上小木屑，用干燥的丝绸在玻璃板上摩擦，会观察到下方的小木屑上下飞舞，跳跃不停。这是因为有机玻璃板与丝绸摩擦后带上了_ _ ，能够_ _ 小木屑，小木屑接触玻璃板后迅速被弹开，这是因为它们带上了同种电荷而互相_ _ 。 （第13题） 【答案】电荷； 吸引； 排斥 14．将a、b、c三个轻质小球悬挂起来，相互作用情况如图所示，已知a带正电，则c的带电情况是_ _ _ _ _ _ _ _ _ _ _ _ _ _ ；用毛皮摩擦过的橡胶棒靠近a球，二者将互相_ _ （填“吸引”或“排斥”）。 （第14题） 【答案】带负电或不带电； 吸引 15．如图所示是具有报警功能的文物展示台，它由木板、弹簧、金属片(A、B、C)和报警电路组成。闭合开关S，把物品放置在展示台上时金属片B与A、C接触，金属片B相当于_ _ （填“电源”“开关”或“用电器”）。若此时把物品搬离展示台，金属片B在弹簧弹力的作用下与金属片A、C分开，这时灯（填“亮”或“不亮”），电铃（填“响”或“不响”）。 （第15题） 【答案】开关； 亮； 响 【点拨】由图可知，金属片B相当于开关。物品在展示台上时，金属片A、B、C接通，把电铃短路，电铃不响，灯亮；当把物品搬离展示台时，金属片A、B、C分开，灯和电铃串联，此时灯亮铃响。 16．如图所示电路中，若使L1、L2组成串联电路，应闭合的开关是_ _ _ _ _ _ ；若使L1、L2组成并联电路，应闭合的开关是_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ ；当S2、S3闭合时，电路会_ _ ，可能损坏电源，甚至引发火灾。 （第16题） 【答案】S2； S1、S3； 短路 17．[［2025·济宁期中］]小腾为了将弟弟小飞撒在地面上的碎纸屑轻松捡起，他拿纸巾摩擦过的塑料吸管靠近碎纸屑，发现了如图所示的现象，这是利用了_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 的性质；好奇的小飞还想知道纸巾摩擦过的塑料吸管带什么电？请帮他设计一个简单的方法：_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 。 （第17题） 【答案】带电体能吸引轻小物体； 用毛皮摩擦过的橡胶棒去靠近吸管，若发现相互排斥，则塑料吸管带负电，反之带正电 三、作图题（6分） 18．[［2025·滨州阶段练习］] （1） 依照如图电路图，把电器元件连接成实物图，导线不得交叉； （2） 如图是一名同学所连接的电路，图中多接了一根导线。请你找出这根多余的导线，在这根导线上打“×”，并在虚线框中画出正确的电路图。 【答案】（1） 【解】如图甲所示。 （2） 【解】如图乙所示。 【解析】 （2） 【点拨】由图乙可知，只有一根导线多余，此时电流从电池的正极出发，需要经过开关、灯泡L1、灯泡L2后回到负极，故灯泡L1左端接线柱和电池负极接线柱的连线是错误的。 四、综合应用题（第19题10分，第20题12分，第21题10分，共32分） 19．[［2025·德州期中］] （1） 有一木盒如图所示，当闭合开关时，两只小灯泡都亮了，断开开关，两灯泡又同时熄灭。 ① 请你判断：在这个木盒内，除了导线，一定还有另外一个电路元件，它是_ _ ； ② 根据上述现象_ _ （填“能”或“不能”）断定这两只小灯泡是串联的。 （2） 在连接电路时，如发现有连接错误，不少同学习惯将电路全部拆散，重新连接，其实，有时只要思考一下，拆除或改接某些导线就能解决问题，如图是小何同学连接的电路： ① 若直接闭合开关，将出现_ _ （填“断路”“短路”“L1被短接”或“L2被短接”）故障； ② 对于这个电路，只需拆除导线_ _ _ _ （填“a”“b”“c”“d”或“e”），就能成为一个正确的串联电路； ③ 请在错误的导线上打“×”，用笔画线代替导线使它成为一个正确的并联电路。 【答案】① 电源 ② 不能 （2） ① 短路 ② c ③ 如图所示。（答案不唯一，合理即可） 【解析】 ① 【点拨】根据题意，闭合开关后灯泡会亮，说明电路中有电流，电路中有电流的必要条件之一是有电源，因此一定还有另外一个电路元件，它是电源，提供电能。 ② 【点拨】由题意知，当闭合开关时，两只小灯泡都亮了，断开开关，两灯泡又同时熄灭，如果是串联电路，可以实现，如果是并联电路，开关在干路上，也可以实现，因此不能判断这两只灯是串联还是并联。 （2） ① 【点拨】若直接闭合开关，电路中的电流从电池的正极出发，将不经过用电器，直接回到负极，会出现电源短路。 ② 若要使电路成为串联电路，即电流从电源的正极流出，依次经过两个灯泡回到电源的负极，需要将导线c拆除。 ③ 电流从电池的正极出发，经过开关后，需要分流，一条支路经过灯泡L1、另外一条支路经过灯泡L2后，一起回到负极。 20．[［2025·枣庄阶段练习］]“国庆”假期，小星一家驾驶他家的油电混合动力汽车外出旅游。 （1） 出发前，给汽车蓄电池充电，此时蓄电池相当于_ _ _ _ _ _ （填“用电器”或“电源”），充电过程中能量转化是_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 。 （2） 小星爸爸打开了空气净化器，其原理如图所示。闭合开关S1、S2后，风扇旋转吸入含有颗粒物空气，当颗粒物接近带有负电荷的光洁金属网C时会被快速吸引过来，这是因为带电体具有_ _ _ _ _ _ _ _ _ _ _ _ 的性质；当颗粒物快速通过光洁金属网C后，会带上负电荷，然后被带有正电荷的棉芯D吸附住，这是因为_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 。 （3） 经过十字路口时，交通信号灯有序指挥车辆和行人，如图乙路口三个交通指示灯是_ _ （填“串联”或“并联”）的。 （4） 小星发现轿车的驾驶位和副驾驶位都没有安全带提醒电路，若汽车点火开关S未接通，电路不工作。S接通后，只要有人坐在其中一个座位上，座位下对应的动合开关S1或S2受力后接通，安全带指示灯点亮同时铃响（灯与铃工作互不影响），提醒他系上安全带后（即将安全带的插头插入连接插座内），安装在插座内对应的动断开关S1'或S2'断开，安全带指示灯熄灭同时铃不响，图中的电路设计符合要求的是_ _ _ _ （填字母）。 A. B. C. D. 【答案】（1） 用电器；电能转化为化学能 （2） 吸引轻小物体；异种电荷相互吸引 （3） 并联 （4） D 【解析】 （2） 【点拨】因为带电体具有吸引轻小物体的性质，所以颗粒物接近带有负电荷的光洁金属网C时会被快速吸引过来；当颗粒物快速通过光洁金属网C后，会带上负电荷，因为异种电荷相互吸引，所以颗粒物会被带有正电荷的棉芯D吸附住。 （4） 【点拨】因汽车点火开关S未接通，则电路不工作，S接通后，指示灯与铃能工作，所以开关S控制整个电路；而连在座位下对应的动合开关S1和在插座内对应的动断开关S1'同时控制指示灯和铃，所以开关S1和S1'与指示灯和铃串联；同理可知，连在座位下对应的动合开关S2和在插座内对应的动断开关S2'同时控制指示灯和铃，所以开关S2和S2'与指示灯和铃串联；由于它们同时控制指示灯与铃，灯与铃工作互不影响，则灯与铃并联装在干路上，故符合要求的电路图是D图。 21．小胡发现穿的羽绒服很轻，但在天气干燥时有些羽绒服表面容易吸附灰尘而变脏，请用物理知识解释羽绒服轻的原因及容易吸附灰尘的原因。 【解】因为选用密度比较小的绒毛，在体积一定时，质量小，重力也小，所以羽绒服比较轻；因为天气干燥，人体及内衣与羽绒服相互摩擦带电，带电体能够吸引轻小物体，所以羽绒服容易吸附灰尘。
