29.1.2正投影 课件-2025-2026学年人教版数学九年级下册教学课件

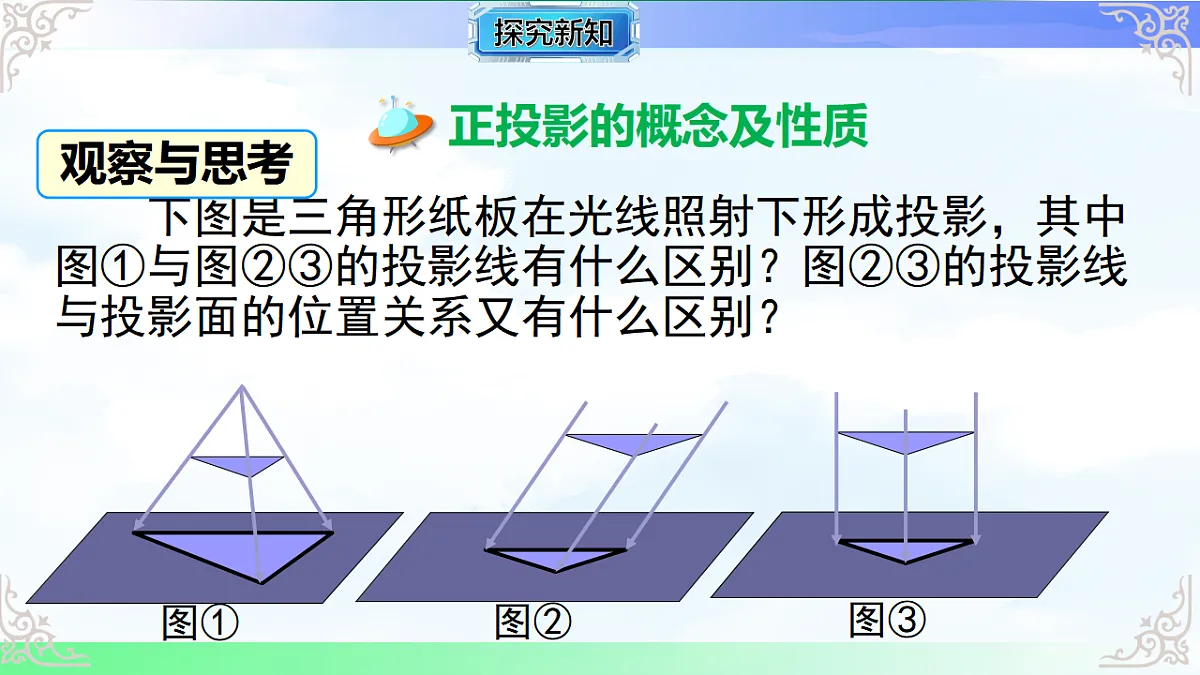

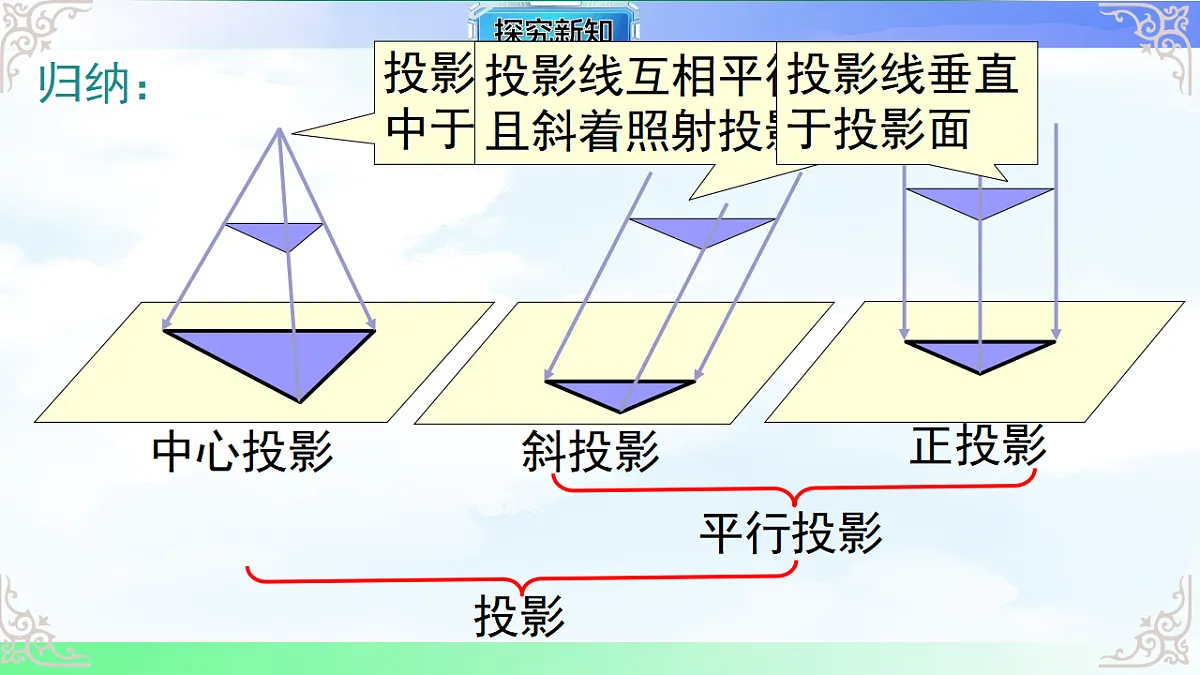

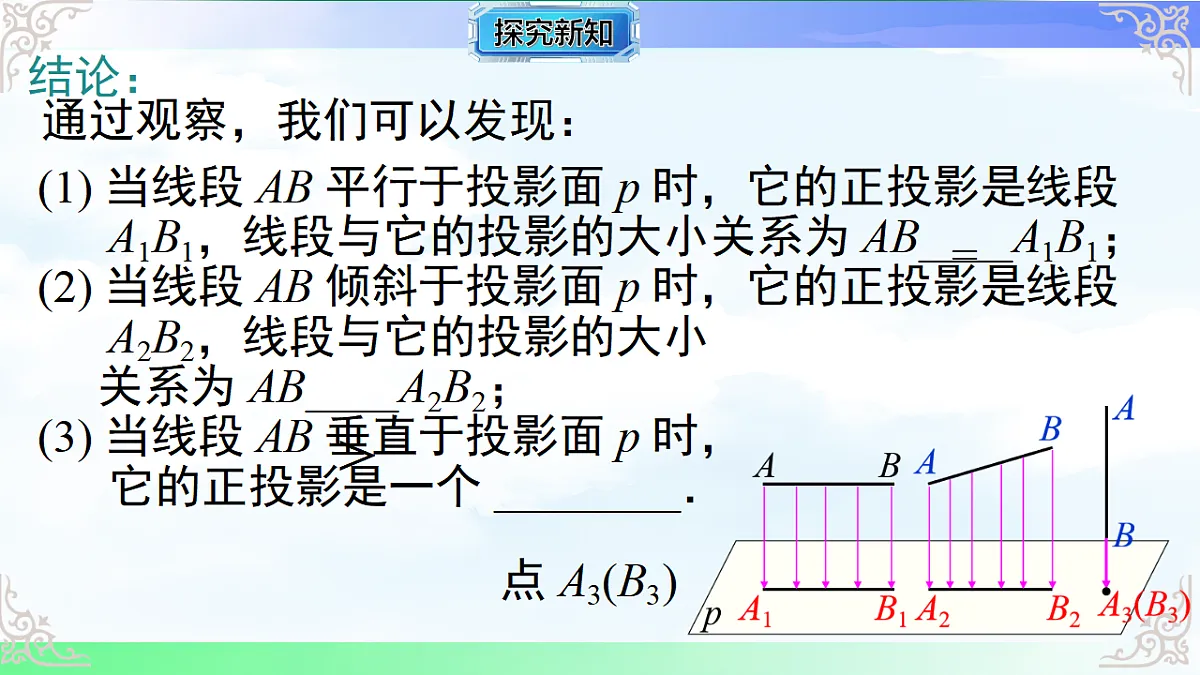

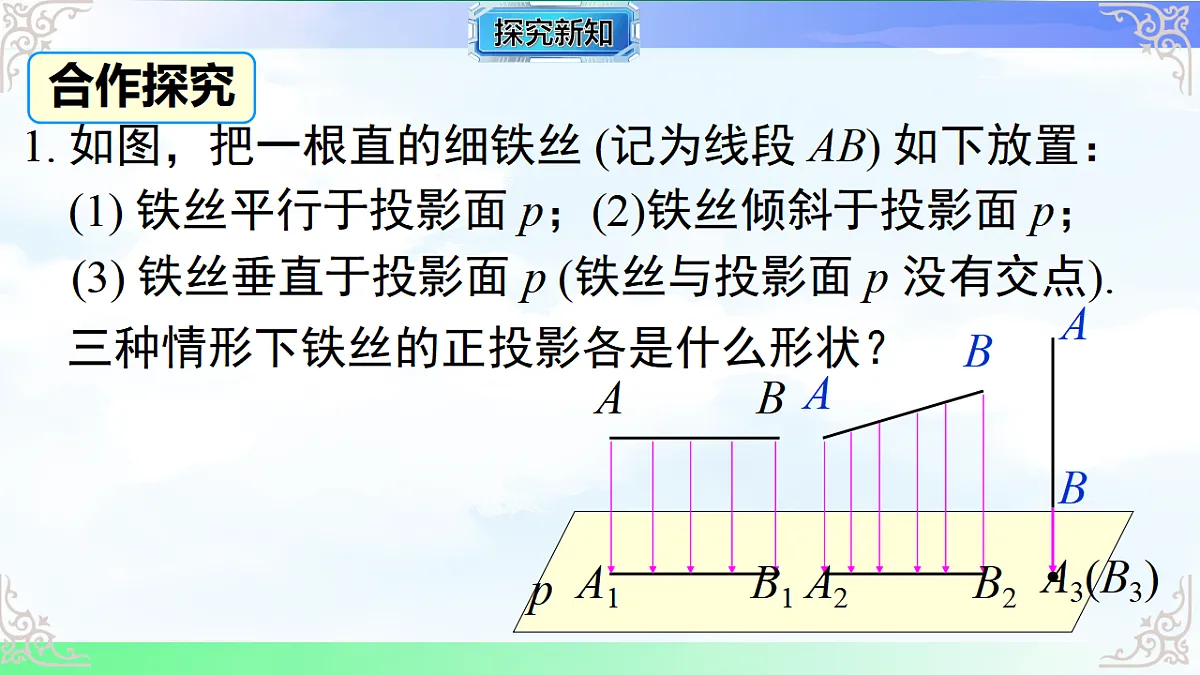

第 1 页：封面标题：29.1.2 正投影副标题：人教版九年级数学下册配图：左侧为正方体在不同角度平行光下的投影（正投影与斜投影对比），右侧为正方体正投影的三视图示意图（主视图、俯视图、左视图）落款：授课教师 / 日期第 2 页：学习目标知识与技能：理解正投影的定义（平行光线垂直于投影面的投影），明确其与平行投影、斜投影的从属关系掌握线段、平面图形的正投影规律，能准确判断不同位置下物体正投影的形状会绘制简单几何体（如正方体、圆柱体）的正投影，为后续三视图学习奠定基础过程与方法：通过观察、对比、动手作图，经历 “特殊投影识别 — 规律归纳 — 几何体投影绘制” 的过程，提升空间想象与几何作图能力借助正投影与实际视图的关联，体会 “从特殊到一般” 的数学思想情感态度：感受正投影在工程制图、建筑设计中的重要应用，体会数学的实用性在几何体投影绘制中，培养严谨细致的作图习惯与空间思维能力第 3 页：复习回顾与概念引入复习旧知：平行投影定义：由平行光线形成的投影，分为正投影和斜投影思考：平行投影中，当光线与投影面满足什么条件时，投影能更准确反映物体的形状和尺寸？情境引入：实例 1：建筑工人绘制施工图时，需用一种能精准体现构件尺寸的投影，这种投影就是正投影实例 2：数学课本平放在桌面上，用垂直于桌面的平行光照射，课本的投影与课本形状、大小基本一致，这就是正投影概念聚焦：正投影是平行投影的特殊形式，也是工程制图、几何体视图的核心基础，今天我们将系统学习正投影的定义、规律与应用。第 4 页：正投影的定义与核心特征定义精准解读：定义：在平行投影中，当平行光线垂直于投影面时，所形成的投影叫做正投影。从属关系梳理： 核心特征：光线特点：必须同时满足 “平行光线” 和 “垂直于投影面” 两个条件，缺一不可投影效果：能最大程度保留物体的原始形状和尺寸（如矩形正投影可能为矩形或线段，尺寸与原物体对应边成比例或相等）应用优势：相比斜投影，正投影更直观、精准，是工程制图、产品设计的标准投影方式第 5 页：线段的正投影规律线段与投影面的三种位置关系及正投影（结合配图分析）：线段位置与投影面关系正投影形状投影长度特点位置 1平行于投影面线段投影长度 = 线段实际长度（等长投影）位置 2垂直于投影面一个点投影长度 = 0（缩为一点）位置 3倾斜于投影面线段投影长度 < 线段实际长度（缩短投影）实例验证：画一根长度为 5cm 的线段 AB：当 AB 平行于水平投影面时，正投影 A'B'=5cm；当 AB 垂直于水平投影面时，正投影 A'B' 缩为一点；当 AB 与水平投影面成 30° 角时，正投影 A'B'=5×cos30°≈4.33cm（缩短）规律总结：线段的正投影长度取决于线段与投影面的夹角，平行时最长（等长），垂直时最短（缩为点），倾斜时介于两者之间。第 6 页：平面图形的正投影规律平面图形与投影面的三种位置关系及正投影（以矩形为例）：图形位置与投影面关系正投影形状投影面积特点位置 1平行于投影面与原图形全等的矩形投影面积 = 图形实际面积位置 2垂直于投影面一条线段（矩形的一条边或对角线）投影面积 = 0（缩为线段）位置 3倾斜于投影面与原图形相似的矩形（或平行四边形）投影面积 < 图形实际面积特殊图形验证：正三角形平行于投影面时，正投影为全等正三角形；倾斜于投影面时，正投影为相似正三角形；垂直于投影面时，正投影为一条线段关键提醒：平面图形的正投影形状由图形与投影面的位置关系决定，只有平行时才能保持形状和大小不变，这是正投影用于精准制图的核心原因。第 7 页：简单几何体的正投影绘制（一）—— 正方体绘制步骤（以正方体正投影为主视图为例）：① 确定投影面：选择竖直平面作为主视图投影面② 确定光线方向：平行光线垂直于竖直投影面（水平向右照射）③ 分析正方体面与投影面的关系：正方体前面平行于投影面，其他面垂直或倾斜于投影面④ 绘制正投影：前面的正投影为正方形（与前面全等），其他面的正投影被前面遮挡或缩为线段，最终主视图为一个正方形不同投影面下的正投影：俯视图（投影面为水平面，光线垂直向下）：正投影为正方形（与正方体上表面全等）左视图（投影面为左侧竖直面，光线垂直向右）：正投影为正方形（与正方体左侧面全等）易错点警示：绘制时需注意遮挡关系，被前面遮挡的棱线不绘制，仅画出可见轮廓线。第 8 页：简单几何体的正投影绘制（二）—— 圆柱体绘制步骤（以圆柱体正投影为主视图为例）：① 确定投影面：竖直平面为主视图投影面，光线水平向右垂直于投影面② 分析圆柱体结构：圆柱体由两个圆形底面和一个侧面组成，底面垂直于投影面，侧面倾斜于投影面③ 绘制正投影：底面正投影：两个圆形底面垂直于投影面，正投影缩为两条平行线段（长度等于底面直径）侧面正投影：侧面展开为矩形，正投影为一个矩形（高度等于圆柱体高度，宽度等于底面直径）④ 最终主视图：一个矩形，上下边为底面投影的线段，左右边为侧面轮廓线俯视图绘制：投影面为水平面，光线垂直向下，圆柱体上底面平行于投影面，正投影为圆形（与底面全等），下底面被遮挡，仅画可见的上底面圆形第 9 页：正投影的实际应用 —— 工程制图与三视图基础工程制图中的正投影：原理：利用正投影能精准反映物体尺寸的特点，工程图纸（如建筑施工图、机械零件图）均以正投影为基础绘制实例：房屋施工图中，通过正投影绘制的平面图、立面图，能准确标注墙体长度、门窗尺寸等关键数据三视图与正投影的关联：三视图定义：主视图（从正面正投影）、俯视图（从上面正投影）、左视图（从左面正投影）的总称核心关系：三视图本质是同一几何体在三个互相垂直的投影面上的正投影，三者结合能完整反映几何体的空间形状示例：展示正方体的三视图，标注 “三个视图均为正方形，分别对应不同方向的正投影”第 10 页：巩固练习选择题：（1）下列关于正投影的说法，正确的是（ ）A. 正投影是中心投影的特殊形式 B. 正投影中光线可以不平行于投影面C. 线段平行于投影面时，正投影与线段等长 D. 平面图形垂直于投影面时，正投影为原图形相似图形（2）圆柱体的主视图（正投影）形状为（ ）A. 圆形 B. 矩形 C. 三角形 D. 梯形填空题：（1）正投影的两个核心条件是______和______；（2）正方形平行于投影面时，正投影为______；垂直于投影面时，正投影为______。作图题：画出一个底面边长为 3cm、高为 4cm 的正四棱柱（长方体）的主视图和俯视图（均为正投影），并标注尺寸。第 11 页：课堂小结知识梳理：正投影定义：平行光线垂直于投影面的投影，是平行投影的特殊形式核心规律：线段：平行投影面等长，垂直投影面缩为点，倾斜投影面缩短平面图形：平行投影面全等，垂直投影面缩为线段，倾斜投影面相似（或类相似）几何体应用：正方体、圆柱体的正投影绘制，为三视图学习奠定基础思想方法：分类讨论：按物体与投影面的不同位置关系，分析正投影的形状变化数形结合：通过图形直观呈现正投影规律，将空间关系转化为平面图形易错点回顾：混淆正投影与斜投影的条件，误将 “平行光线” 当作正投影唯一条件（忽略 “垂直投影面”）绘制几何体正投影时，遗漏遮挡关系，误画不可见轮廓线第 12 页：布置作业基础作业：教材对应习题，完成 2 道线段 / 平面图形正投影判断提和 2 道正方体、圆柱体正投影作图题提升作业：（1）一个底面半径为 2cm、高为 5cm 的圆柱体，分别画出它的主视图、俯视图和左视图（正投影），并标注关键尺寸；（2）探究：一个正三棱锥（底面为正三角形，侧面为三个全等等腰三角形），当底面平行于投影面时，正投影是什么形状？当底面垂直于投影面时，正投影又是什么形状？实践作业：（1）观察家中的长方体物品（如书本、文具盒），分别从正面、上面、左面用手机垂直拍摄，得到物品的正投影照片，对比照片与物品实际形状的关系；（2）用硬纸板制作一个简单的正方体模型，通过手电筒（模拟平行光）垂直照射不同面，观察并记录正投影的形状变化2025-2026学年人教版数学九年级下册【公开课精做课件】授课教师： . 班 级： . 时 间： . 1. 说一说什么是投影、投影线、投影面.2. 什么是平行投影和中心投影？它们有什么区别和 联系？复习引入3. 做一做： (1) 物体的影子在正北方，则太阳在物体的 ( ) A. 正北 B. 正南 C. 正西 D. 正东 (2) 太阳发出的光照在物体上得到 ，车灯发 出的光照在物体上得到 ．B平行投影中心投影正投影的概念及性质 下图是三角形纸板在光线照射下形成投影，其中图①与图②③的投影线有什么区别？图②③的投影线与投影面的位置关系又有什么区别？观察与思考图①图②图③投影平行投影中心投影正投影斜投影归纳：1. 如图，把一根直的细铁丝 (记为线段 AB) 如下放置： pA3(B3)三种情形下铁丝的正投影各是什么形状？(1) 铁丝平行于投影面 p；(2)铁丝倾斜于投影面 p；(3) 铁丝垂直于投影面 p (铁丝与投影面 p 没有交点).合作探究(1) 当线段 AB 平行于投影面 p 时，它的正投影是线段 A1B1，线段与它的投影的大小关系为 AB____A1B1；(2) 当线段 AB 倾斜于投影面 p 时，它的正投影是线段 A2B2，线段与它的投影的大小 关系为 AB____A2B2；(3) 当线段 AB 垂直于投影面 p 时， 它的正投影是一个 ________．通过观察，我们可以发现：=＞点 A3(B3)结论：2. 如图，把一块正方形硬纸板 ABCD 如下放置： (1) 纸板平行于投影面 q；(2) 纸板倾斜于投影面 q； (3) 纸板垂直于投影面 q． 三种情形下纸板的正投影各是什么形状？(3) 当纸板 ABCD 垂直于投影 面 q 时，其正投影成为 _________．通过观察、测量可知：(1) 当纸板 ABCD 平行于投影面 q 时，其正投影与正 方形 ABCD 的形状、大小______；(2) 当纸板 ABCD 倾斜于投影面 q 时，其的正投影与正 方形 ABCD 的形状、大小______；相同不同一条线段结论： 当物体的某个面平行于投影面时，这个面的正投影与这个面的形状、大小完全相同．归纳：画几何体的正投影例 1 画出如图摆放的正方体在投影面上的正投影．(1) 正方体的一个面 ABCD 平行于投影面；(2) 正方体的一个面 ABCD 倾斜于投影面，底面 ADEF 垂直于投影面，并且其对角线 AE 垂直于投影面．ABCDA′B′C′D′BCDEFGF′A′D′C′B′G′AH物体正投影的形状、大小与它相对于投影面的位置有关.投影线的方向如箭头所示，画出图中圆柱体的正投影：练一练D 返回1．如图，将两个圆盘、一个茶叶筒、一个篮球和一个蒙古包模型摆放在一起，当投影线从前方照射到后方时，其正投影是(　　)2．[2024大同一模]如图，A1B1是线段AB在投影面上的正投影，已知AB＝a，∠ABB1＝110°，则A1B1的长为(　　)【点拨】【答案】A如图，过点B作BH⊥AA1于点H，则四边形HBB1A1是矩形，∴BH＝A1B1，∠HBB1＝90°.∵∠ABB1＝110°，∴∠ABH＝110°－90°＝20°.在Rt△ABH中，BH＝AB·cos 20°＝a·cos 20°，∴A1B1＝BH＝a·cos 20°. 返回相同　 返回3．把一块梯形硬纸板Q放在三个不同的位置．(1)当纸板Q平行于投影面P时，Q的正投影与Q的形状、大小________(填“相同”或“不完全相同”)．(2)当纸板Q倾斜于投影面P时，Q的正投影与Q的形状、大小___________(填“相同”或“不完全相同”)．(3)当纸板Q垂直于投影面P时，Q的正投影为________．不完全相同一条线段4．如图所示是一个圆锥在某平面上的正投影，圆锥的轴截面平行投影面，则该圆锥的侧面积是________．【点拨】 返回5． 返回一个圆柱的轴截面(过圆柱两底面圆心的截面)平行于投影面，圆柱的正投影是一个边长为10 cm的正方形，试求圆柱的体积和表面积．6．如图所示是正方体ABCD－A1B1C1D1在平面P上的正投影，其中平面ABCD平行于平面P，下列说法中正确的个数是(　　)①正方体中平面ABCD在平面P上的正投影是正方形A′B′C′D′；②正方体中平面ABB1A1在平面P上的正投影是线段A′B′；③正方体中平面BCC1B1在平面P上的正投影是面A′B′C′D′；④正方体中平面DCC1D1在平面P上的正投影是线段C′D′.A．1 B．2 C．3 D．4【点拨】【答案】C①正方体中平面ABCD在平面P上的正投影是正方形A′B′C′D′，故正确；②正方体中平面ABB1A1在平面P上的正投影是线段A′B′，故正确；③正方体中平面BCC1B1在平面P上的正投影是线段B′C′，故错误；④正方体中平面DCC1D1在平面P上的正投影是线段C′D′，故正确．故选C. 返回7．随着光伏发电项目投资成本下降，越来越多的“光伏＋”项目正在逐步走进我们的生活．光伏发电不仅能为城市提供清洁能源，还能减少城市污染和能源消耗．如图，长BC＝8 m、宽AB＝1.5 m的长方形太阳能电池板与水平面成30°夹角，经过太阳光的正投影，它在水平面所形成的阴影的面积为(　　)【点拨】【答案】C 返回正投影正投影的概念及性质几何体的正投影平面图形的正投影必做作业：从教材习题中选取；选做作业：完成练习册本课时的习题.谢谢观看！
