10.2.2同位角、内错角、同旁内角（教学课件）--2025-2026学年2024新沪科版数学七年级下册

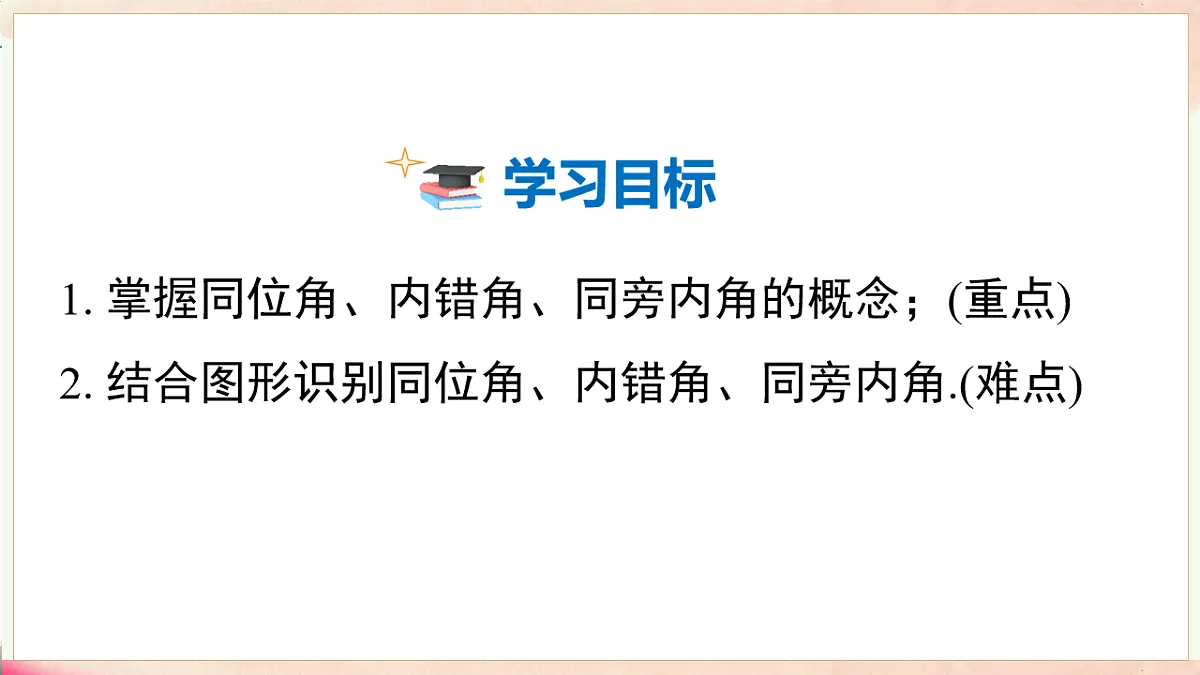

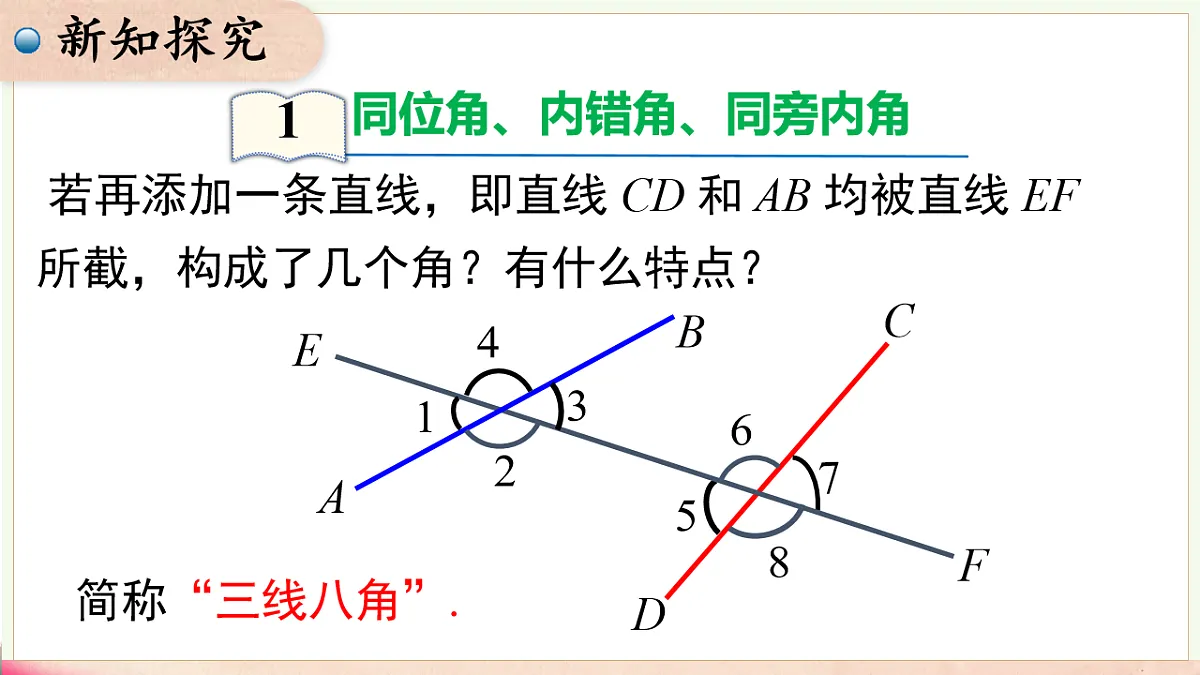

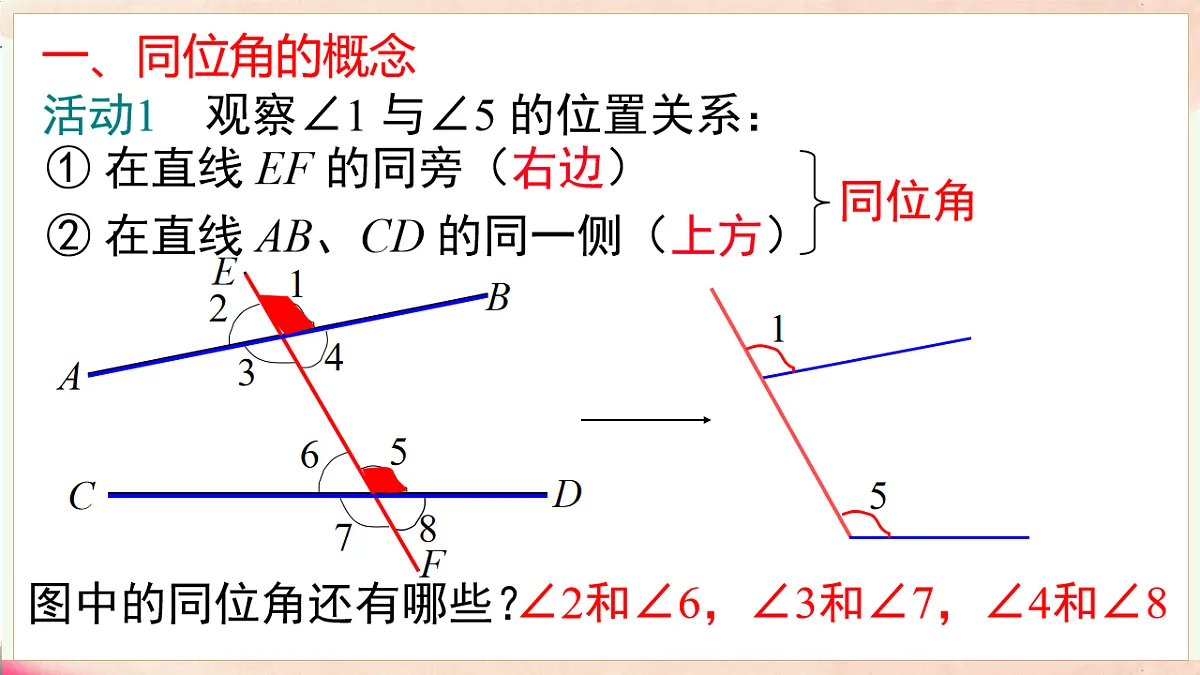

买合苏迪古丽·买买提托克逊县第二中学15909954880幻灯片 1：封面课程名称：10.2.2 同位角、内错角、同旁内角学科：数学年级：七年级教师姓名：[您的姓名]幻灯片 2：教学目标理解同位角、内错角、同旁内角的概念，能在图形中准确识别这三种角。掌握同位角、内错角、同旁内角的位置特征，明确它们是由两条直线被第三条直线所截形成的。通过观察和分析图形，培养几何直观和空间想象能力，提高图形识别能力。幻灯片 3：教学重难点重点：同位角、内错角、同旁内角的概念和位置特征。难点：在复杂图形中准确识别同位角、内错角、同旁内角。幻灯片 4：情境导入复习回顾：平行线的概念：在同一平面内，不相交的两条直线叫做平行线。两条直线的位置关系：在同一平面内，两条直线要么相交，要么平行。图形引入：展示两条直线被第三条直线所截的图形（如直线 AB、CD 被直线 EF 所截）。提问：两条直线被第三条直线所截，会形成几个角？这些角之间有什么位置关系？今天我们就来研究这些角的位置关系 —— 同位角、内错角、同旁内角。幻灯片 5：三线八角基本图形三线八角的定义：两条直线（被截线）被第三条直线（截线）所截，形成八个角，简称 “三线八角”。图形演示：如图，直线 AB、CD 被直线 EF 所截，AB 和 CD 是被截线，EF 是截线，形成的八个角分别是∠1、∠2、∠3、∠4、∠5、∠6、∠7、∠8。（插入三线八角图形，标注被截线 AB、CD，截线 EF，以及八个角的编号）说明：研究同位角、内错角、同旁内角的前提是 “三线八角” 模型，即两条被截线和一条截线。幻灯片 6：同位角的概念定义：两条直线被第三条直线所截，在截线的同侧，且在被截线的同一方的两个角叫做同位角。位置特征：在截线的同侧。在被截线的同一方。图形演示：在三线八角图形中，∠1 与∠5：截线 EF 的同侧（右侧），被截线 AB、CD 的同一方（上方），所以∠1 与∠5 是同位角。同理，∠2 与∠6、∠3 与∠7、∠4 与∠8 也是同位角。（在图形中用不同颜色标注出各组同位角）形象比喻：同位角的位置关系如同 “F” 形（或倒置、旋转的 “F” 形）。幻灯片 7：内错角的概念定义：两条直线被第三条直线所截，在截线的两侧，且在被截线之间的两个角叫做内错角。位置特征：在截线的两侧（交错）。在被截线之间（内部）。图形演示：在三线八角图形中，∠3 与∠5：截线 EF 的两侧（∠3 在左侧，∠5 在右侧），被截线 AB、CD 之间，所以∠3 与∠5 是内错角。同理，∠4 与∠6 也是内错角。（在图形中用不同颜色标注出各组内错角）形象比喻：内错角的位置关系如同 “Z” 形（或倒置、旋转的 “Z” 形）。幻灯片 8：同旁内角的概念定义：两条直线被第三条直线所截，在截线的同侧，且在被截线之间的两个角叫做同旁内角。位置特征：在截线的同侧。在被截线之间（内部）。图形演示：在三线八角图形中，∠3 与∠6：截线 EF 的同侧（右侧），被截线 AB、CD 之间，所以∠3 与∠6 是同旁内角。同理，∠4 与∠5 也是同旁内角。（在图形中用不同颜色标注出各组同旁内角）形象比喻：同旁内角的位置关系如同 “U” 形（或倒置、旋转的 “U” 形）。幻灯片 9：三种角的特征对比角的类型截线同侧 / 两侧被截线之间 / 同一方形象比喻图形中对应的角（三线八角模型）同位角同侧同一方“F” 形∠1 与∠5，∠2 与∠6，∠3 与∠7，∠4 与∠8内错角两侧之间“Z” 形∠3 与∠5，∠4 与∠6同旁内角同侧之间“U” 形∠3 与∠6，∠4 与∠5幻灯片 10：识别三种角的步骤步骤 1：确定 “三线”—— 找出被截线（两条）和截线（一条）。步骤 2：观察角的顶点 —— 同位角、内错角、同旁内角的顶点不重合，分别在三条直线上。步骤 3：根据位置特征判断：同位角：截线同侧，被截线同一方。内错角：截线两侧，被截线之间。同旁内角：截线同侧，被截线之间。幻灯片 11：例题解析 —— 基础图形识别例 1：如图，直线 DE、BC 被直线 AB 所截，找出图中的同位角、内错角、同旁内角。解：被截线：DE、BC；截线：AB。同位角：∠1 与∠B（截线 AB 同侧，被截线 DE、BC 同一方）。内错角：无（没有符合内错角位置特征的角）。同旁内角：∠2 与∠B（截线 AB 同侧，被截线 DE、BC 之间）。（插入例题图形，标注各角和直线）例 2：如图，直线 a、b 被直线 c 所截，指出∠1 与∠2、∠3 与∠4、∠5 与∠6 分别是什么角。解：∠1 与∠2：截线 c 同侧，被截线 a、b 之间，是同旁内角。∠3 与∠4：截线 c 两侧，被截线 a、b 之间，是内错角。∠5 与∠6：截线 c 同侧，被截线 a、b 同一方，是同位角。（插入例题图形，标注各角和直线）幻灯片 12：例题解析 —— 复杂图形识别例 3：如图，找出图中∠1 的同位角、内错角和同旁内角。解：首先确定截线和被截线，∠1 的两边所在直线为截线和一条被截线，另一条被截线为与∠1 的一边不共线的直线。同位角：∠1 与∠5（截线同侧，被截线同一方）。内错角：∠1 与∠4（截线两侧，被截线之间）。同旁内角：∠1 与∠2（截线同侧，被截线之间）。（插入复杂图形，标注各角和直线，用不同颜色区分）幻灯片 13：易错点警示易错点 1：混淆截线和被截线，导致角的类型判断错误。例如：在识别角时，误将被截线当作截线，截线当作被截线，纠正：截线是与两个被截线都相交的直线，可通过角的边所在直线确定。易错点 2：忽略角的位置特征，仅根据角的名称或图形相似性判断。例如：看到 “同位” 就认为位置相同，而不考虑截线和被截线的位置，纠正：必须严格按照 “截线同侧 / 两侧，被截线之间 / 同一方” 的特征判断。易错点 3：在复杂图形中漏认或错认角。例如：在多条直线相交的图形中，找不到对应的三线八角模型，纠正：可通过分解图形，找出其中的三线八角基本模型再判断。幻灯片 14：课堂练习练习 1：如图，直线 AB、CD 被直线 EF 所截，下列说法错误的是（ ）A. ∠1 与∠2 是同位角 B. ∠3 与∠4 是内错角 C. ∠5 与∠6 是同旁内角 D. ∠7 与∠8 是同位角（插入图形，答案：A）练习 2：如图，指出图中的同位角、内错角、同旁内角各有哪些。（插入图形，答案：同位角：∠1 与∠3，∠2 与∠4；内错角：∠2 与∠3；同旁内角：∠1 与∠4）练习 3：如图，∠1 和∠2 是哪两条直线被哪一条直线所截形成的什么角？（插入图形，答案：直线 AB、CD 被直线 EF 所截形成的内错角）幻灯片 15：课堂小结三种角的概念：同位角：截线同侧，被截线同一方。内错角：截线两侧，被截线之间。同旁内角：截线同侧，被截线之间。识别方法：确定截线和被截线。根据位置特征判断角的类型，可借助 “F” 形、“Z” 形、“U” 形辅助记忆。注意事项：在复杂图形中分解出三线八角模型，避免混淆截线和被截线。幻灯片 16：作业布置教材第 [X] 页习题 10.2 第 4、5、6 题。自己画出一个三线八角图形，标出同位角、内错角、同旁内角，并与同学互相检查。观察生活中的三线八角现象，如窗户框架、栏杆等，找出其中的同位角、内错角、同旁内角。1. 掌握同位角、内错角、同旁内角的概念；(重点)2. 结合图形识别同位角、内错角、同旁内角.(难点)问题 两条直线 AB 和 EF 相交，能形成具有 什么关系的角？1. 邻补角2. 对顶角简称“三线八角”. 若再添加一条直线，即直线 CD 和 AB 均被直线 EF 所截，构成了几个角？有什么特点？同位角、内错角、同旁内角F活动1 观察∠1 与∠5 的位置关系：① 在直线 EF 的同旁（右边）② 在直线 AB、CD 的同一侧（上方）ACBDE12345678∠2和∠6，∠3和∠7，∠4和∠8图中的同位角还有哪些？同位角一、同位角的概念A. (1)，(2) B. (3)，(4) C. (1)，(2)，(3) D. (2)，(3) ，(4)例1 下列图形中，∠1 和∠2 是同位角的有（ ）A图形特征：在形如字母“F”的图形中有同位角.变式图形：下图中的∠1与∠2都是同位角关系.ACBDEF12345678活动2 观察∠3 与∠5 的位置关系：① 在直线 EF 的两旁② 在直线 AB、CD 之间∠4 和∠6图中的内错角还有哪些？内错角二、内错角的概念B变式图形：下图中的∠1 与∠2 都是内错角关系.图形特征：在形如字母“Z”的图形中有内错角.ACBDEF12345678活动3 观察∠4 与∠5 的位置关系① 在直线 EF 的同旁② 在直线 AB、CD 之间∠3 和∠6图中还有哪些同旁内角？同旁内角三、同旁内角的概念A变式图形：下图中的∠1 与∠2 都是同旁内角的关系.图形特征：在形如字母“U”的图形中有同旁内角.　FZU截线:同侧被截线:同旁截线:同侧被截线:之间截线:两侧被截线:之间都在截线同侧都在被截线之间①必有三条直线②这三类角都没有公共顶点③都表示角之间的位置关系例4 根据下图填空：（1）若直线 ED，BF 被直线 AB所截，则∠1 和_____是同位角；（2）若直线 ED，BF 被直线 AF所截，则∠3 和_____是内错角；（3）∠1 和∠3 是直线 AB，AF被直线_____所截构成的内错角；（4）∠2 和∠5 是直线AB，_____被直线 BF 所截构成的_______角.∠2∠4EDAF同旁内 1. 如图，直线 DE，BC 被直线 AB 所截. （1）∠1 与∠2， ∠1 与∠3，∠1 与∠4分别是什么关系的角？解：∠1 与∠2 是内错角， ∠1 与∠3 是同旁内角， ∠1 与∠4 是同位角.温馨提示：解题之前一定要明确哪两条直线被哪条直线所截.解：∠1 与∠3 互补，理由如下：如果∠1 =∠4，由对顶角相等，得∠2 =∠4，那么∠1 =∠2. 因为∠3 和∠4 互补，即∠4 +∠3 =180°，又∠1 =∠4，所以∠1 +∠3 =180°，即∠1 与∠3 互补.（2）如果∠1 =∠4，那么∠1 与∠2 相等吗？∠1 与∠3 互补吗？为什么？1. 在图中有哪几对同位角、内错角、同旁内角?同位角：内错角：同旁内角：∠3 和∠6，∠4 和∠5.∠1 和∠5，∠2 和∠6，∠4 和∠8，∠3 和∠7.∠3 和∠5，∠4 和∠6.2.如图，直线 AB，CD 被直线 CE 所截，与∠1 成内错角的是 ____ ，与 ∠1 成同旁内角的是_______； 直线 AB，CD 被直线 DE 所截，与∠2 成内错角的是________；与∠2 成同旁内角的是__________.∠3∠5∠CEB∠AED3. 如图，∠1 与 ∠D，∠1 与 ∠B，∠3 与∠4，∠B 与∠BCD，∠2 与 ∠4 分别是哪两条直线被哪一条直线所截得到的? 它们中的每一对角分别叫作什么角?∠3 与∠4 是 AB 和 CD 被 AC 所截得到的，叫作内错角.解：∠1 与∠D 是 AB 和 CD 被 AD 所截得到的，叫作内错角. ∠1 与∠B 是 AD 和 BC 被 AB 所截得到的，叫作同位角.∠2 与∠4是 AD 和 CD 被 AC 所截得到的，叫作同旁内角. ∠B 与∠BCD 是 AB 和 CD 被 BC 所截得到的，叫作同旁内角.1星题 基础练 同位角        内错角3. 在我们常见的英文字母中，也存在着内错角，下面几个字母中，含有内错角的字母是( )CA. B. C. D.  B 5.如图，内错角有___对.4 同旁内角(第6题) B     同旁内角(第7题)8.如图，请写出4对同旁内角.  三类角的综合9.为了便于记忆，同学们可仿照下图用双手表示“三线八角”(两大拇指代表被截直线，食指代表截线)，图①②③依次表示( )BA.同位角、同旁内角、内错角B.同位角、内错角、同旁内角C.同位角、对顶角、同旁内角D.同位角、内错角、对顶角10. [2024·淮北期末] 如图，下列说法错误的是( )C 2星题 中档练(第11题) C 12.如图，同位角有___对，内错角有___对，同旁内角有____对.4612(第12题)13. 如图是一种跳棋棋盘，其游戏规则是一个棋子从某一个起始角开始，经过若干步跳动后，到达终点角，跳动时，每一步只能跳到它的同位角或内错角或同          同位角、内错角、同旁内角图中判断三线八角(描图法)把两个角描出来找到两个角的公共直线结构特征内错角：___型同旁内角：___型同位角：___型 “F”“Z”“U”观察判断两个角类型阿木提江·塔西吐木尔托克逊县第一中学13899326086
