一、单选题

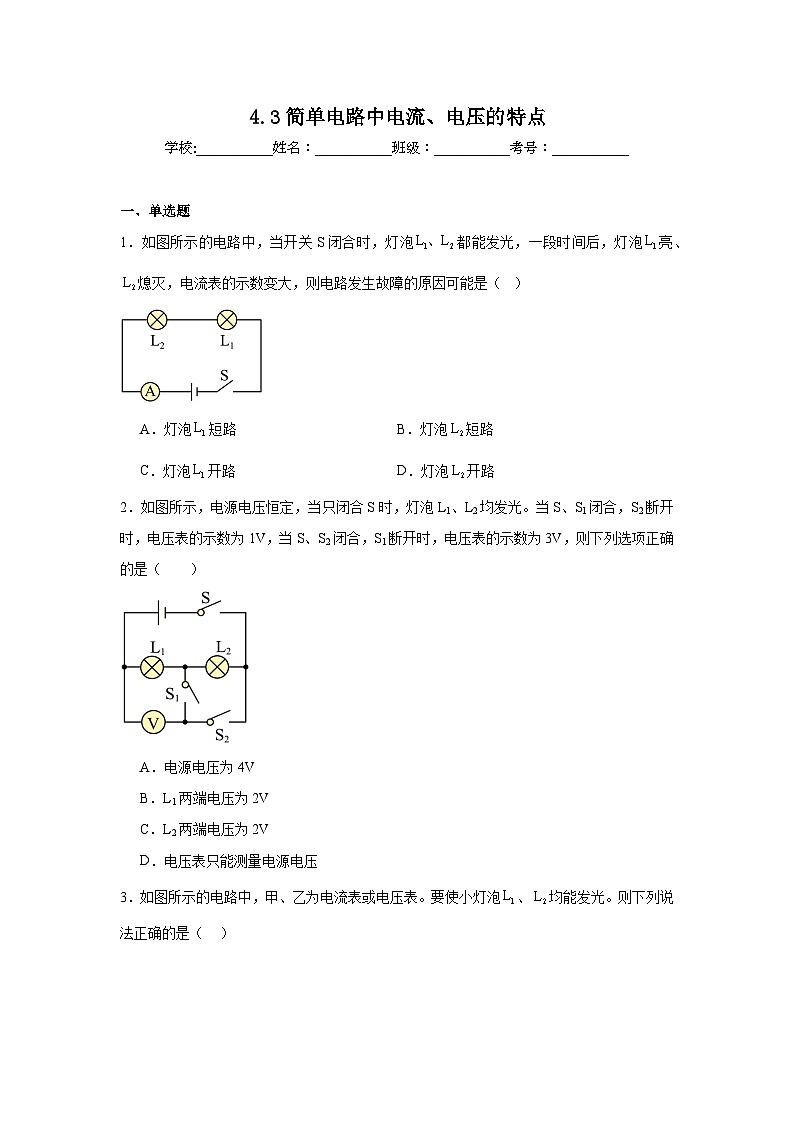

1．如图所示的电路中，当开关S闭合时，灯泡都能发光，一段时间后，灯泡亮、熄灭，电流表的示数变大，则电路发生故障的原因可能是（ ）
A．灯泡短路B．灯泡短路
C．灯泡开路D．灯泡开路
2．如图所示，电源电压恒定，当只闭合S时，灯泡L1、L2均发光。当S、S1闭合，S2断开时，电压表的示数为1V，当S、S2闭合，S1断开时，电压表的示数为3V，则下列选项正确的是（ ）
A．电源电压为4V
B．L1两端电压为2V
C．L2两端电压为2V
D．电压表只能测量电源电压

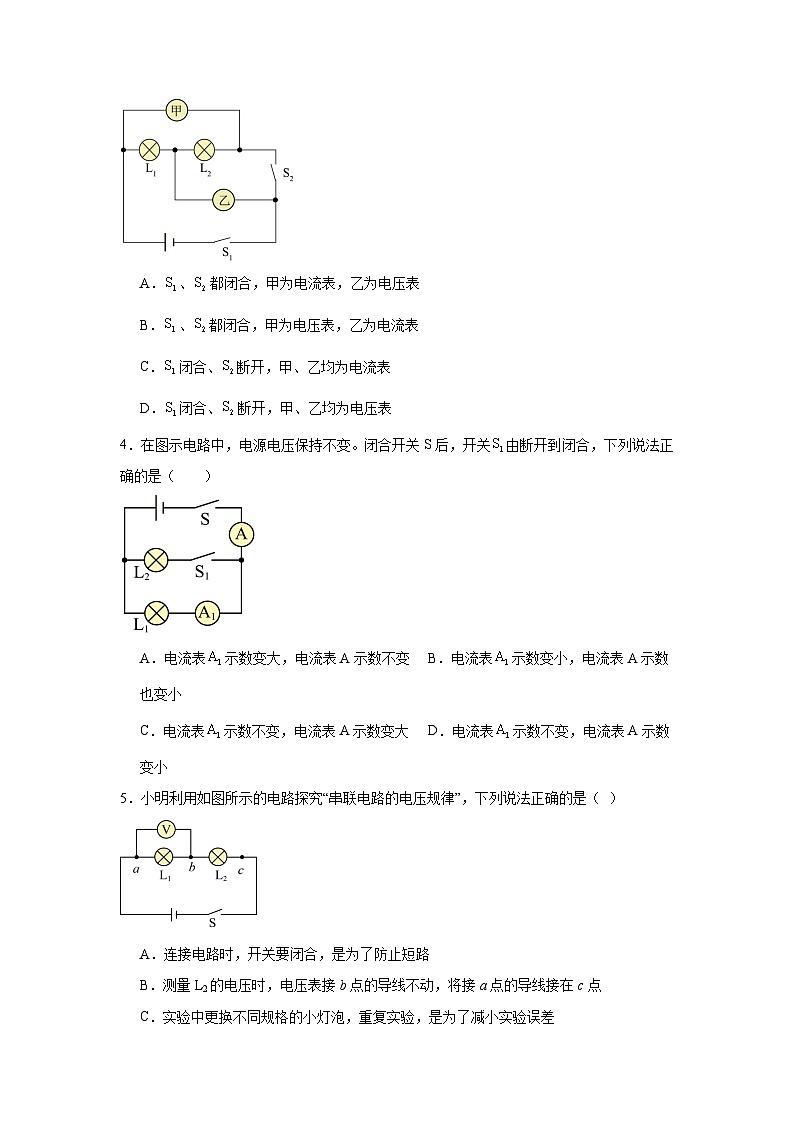

3．如图所示的电路中，甲、乙为电流表或电压表。要使小灯泡、均能发光。则下列说法正确的是（ ）
A．、都闭合，甲为电流表，乙为电压表
B．、都闭合，甲为电压表，乙为电流表
C．闭合、断开，甲、乙均为电流表
D．闭合、断开，甲、乙均为电压表
4．在图示电路中，电源电压保持不变。闭合开关S后，开关由断开到闭合，下列说法正确的是（ ）
A．电流表示数变大，电流表A示数不变B．电流表示数变小，电流表A示数也变小
C．电流表示数不变，电流表A示数变大D．电流表示数不变，电流表A示数变小
5．小明利用如图所示的电路探究“串联电路的电压规律”，下列说法正确的是（ ）
A．连接电路时，开关要闭合，是为了防止短路
B．测量L2的电压时，电压表接b点的导线不动，将接a点的导线接在c点
C．实验中更换不同规格的小灯泡，重复实验，是为了减小实验误差
D．结论：串联电路中，电源两端的电压等于各用电器两端电压之和

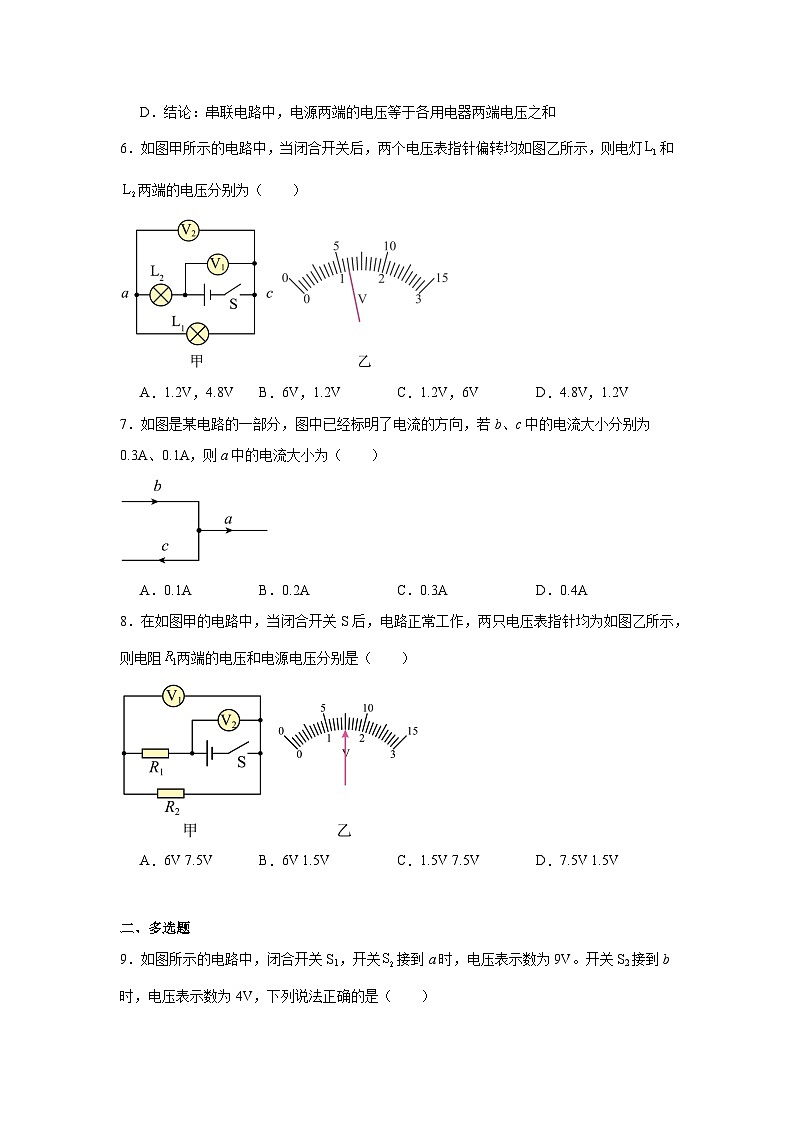

6．如图甲所示的电路中，当闭合开关后，两个电压表指针偏转均如图乙所示，则电灯和两端的电压分别为（ ）
A．1.2V，4.8VB．6V，1.2VC．1.2V，6VD．4.8V，1.2V
7．如图是某电路的一部分，图中已经标明了电流的方向，若b、c中的电流大小分别为0.3A、0.1A，则a中的电流大小为（ ）
A．0.1AB．0.2AC．0.3AD．0.4A
8．在如图甲的电路中，当闭合开关S后，电路正常工作，两只电压表指针均为如图乙所示，则电阻两端的电压和电源电压分别是（ ）
A．6V 7.5VB．6V 1.5VC．1.5V 7.5VD．7.5V 1.5V
二、多选题
9．如图所示的电路中，闭合开关S1，开关接到a时，电压表示数为9V。开关S2接到b时，电压表示数为4V，下列说法正确的是（ ）
A．电源电压为9VB．灯L1两端的电压为4V
C．灯L2两端的电压为4VD．灯L1和L2两端的总电压为9V
10．如图所示，电源电压不变。闭合开关S，小灯泡L1和L2均正常发光，电流表有示数。下列分析正确的是（ ）
A．小灯泡L1和L2串联
B．电流表A1测量L1的电流
C．若L1灯丝断了，A2的示数不变
D．若L1比L2亮，是因为L1两端的电压比L2两端的电压大
11．如图所示的电路中，开关闭合，电压表和电流表均有示数，则下列说法正确的是（ ）
A．电流表A1和A2示数相等
B．电压表V2测电阻R1两端电压
C．电压表V3测电阻R1两端电压
D．电压表V3与V1示数之差等于R2两端电压
12．如图所示，闭合开关后，灯泡和LED灯都能发光。若将电源两极对调，下列说法正确的是（ ）
A．灯泡发光，LED灯不发光
B．灯泡不发光，LED灯发光
C．通过开关的电流变小
D．通过开关的电流变大
三、填空题
13．电鳗有水中的“高压线”之称，它放电时，头部是正极，尾部是负极，每枚肌肉薄片像一个小电池，可产生0.15V的电压，许多个“小电池”组装起来，放电时的电压高达600V。为获得600V的电压，相当于 个“小电池” 联起来。
14．图中灯泡断路会导致( )
①灯泡不亮，灯泡亮； ②电流表无示数；
③电流表和有相同示数； ④电压表有示数（不受影响）。
15．如图所示电路中，闭合开关S后， （“L1先亮”“L2先亮”或“L1与L2同时亮”）；若L1与L2允许通过的最大电流分别为0.4A、0.6A，则该电路允许通过的最大电流为 A。
16．在如图（a）所示的电路中，电流表的示数是，电流表的示数为，通过灯泡的电流如图（b）所示。通过灯泡的电流大小是 A。
17．如图所示，闭合开关，电流表A1、A2和A3的示数分别为1.3A、0.9A和0.5A，那么通过L1的电流为 A、L2的电流为 A、L3的电流为 A；若L1突然熄灭（灯丝断），则L2和L3 （选填“会”或“不会”）熄灭。
四、实验题
18．【探究名称】探究并联电路中电流的特点
【问题】某实验小组通过实验发现串联电路中各处的电流大小相等，他们想，并联电路中各处的电流大小是否也相等呢？于是实验小组积极讨论后，决定测量如图甲所示的A、B、C、D、E、F共6处的电流大小，以探究并联电路中各处电流的大小关系。
【证据】
请在图乙中用笔画线代替导线，将电路补充完整，使电流表准确测量B处的电流。
根据电路图连接实物电路时，为了保证电路元件的安全，开关必须处于 状态。
保持电源电压不变，更换不同规格的灯泡进行多次实验，记录收集到的数据如表所示：
该表格设计存在的不足之处是 。
【解释】分析实验数据可以得到初步结论：
在并联电路中，同一支路各处的电流大小 ，干路中各处的电流大小 。均选填“相等”或“不相等”
干路与支路的电流大小关系是：干路中的电流 各支路电流之和。
【交流】分析实验数据可知，实验过程中一直没有更换规格的灯泡是 选填“”或“。
五、综合题
19．知识体系构建
《4.3简单电路中电流、电压的特点》参考答案
1．B
【详解】A．如果灯泡短路，则熄灭，亮，电流表示数变大，与题目现象不符，故A不符合题意；
B．如果灯泡短路，则熄灭，亮，电流表示数变大，与题目现象完全符合，故B符合题意；
C．若开路，整个串联电路就会断开，电流无法通过。此时电流表无示数，和都会熄灭，与题目中“亮、电流表的示数变大”的现象不符，故C不符合题意；
D．若开路，整个串联电路同样断开，电流无法通过。此时电流表无示数，和都会熄灭，与题目现象不符，故D不符合题意。
故选B。
2．C
【详解】A．当S、S2闭合，S1断开时，电压表测量电源电压，电压表的示数为3V，则电源电压为3V，故A错误；
BC．当S、S1闭合，S2断开时，两个灯泡串联，电压表测量L1两端的电压，电压表的示数为1V，故电压表测量L1两端电压为1V；当S、S2闭合，S1断开时，电压表测量电源电压，电源电压为3V，由串联电路电压的规律得到L2两端的电压为
故B错误，C正确；
D．当S和S1闭合、S2断开时，电压表测L1两端的电压，故D错误。
故选C。
3．C
【详解】A．当、都闭合后，甲为电流表，电流从电源正极流出，因为电流表相当于导线，所以电流直接流经甲，而不流经小灯泡、，所以两个小灯泡不亮，故A错误；
B．当、都闭合后，电流从电源正极流出，流经小灯泡，因为乙为电流表，相当于导线，所以电流流经乙，而不流经小灯泡，故小灯泡不亮，故B错误；
C．当闭合、断开后，电流从电源正极流出，一路流经小灯泡，再经过电流表乙回到电源负极，另一路流经电流表甲，再经过小灯泡，再流经电流表乙回到电源负极，所以小灯泡、都亮，故C正确；
D．闭合、断开后，电流从电源正极流出，一路流经小灯泡，再经过电压表乙，因为电压表需要并联在电路中，在电路中相当于断路，所以电流回不到电源负极，因此小灯泡不亮，因为甲也是电压表，同样小灯泡也不亮，故D错误。
故选C。
4．C
【详解】由图可知两灯并联，当闭合开关S后，只有L1单独工作，此时两电流表的示数相同，若在闭合开关S1，两灯并联，由于并联电路互不影响，则A1的示数不变；A表测干路中电流，示数变大。故C正确，ABD错误。
故选C。
5．D
【详解】A．连接电路时，开关应断开，目的是防止电路连接过程中出现短路等故障，损坏电路元件，而不是闭合。故A错误；
B．测量的电压时，若电压表接b点的导线不动，将接a点的导线接在c点，会导致电压表的正、负接线柱接反，无法正确测量电压。故B错误；
C．实验中更换不同规格的小灯泡，重复实验，是为了避免实验的偶然性，得出具有普遍性的结论，而不是减小实验误差，故C错误；
D．通过实验探究可以得出：串联电路中，电源两端的电压等于各用电器两端电压之和，这是串联电路的电压规律，故D正确。
故选D。
6．A
【详解】如图甲所示，电灯L1、L2串联，电压表V1测量电源电压U，电压表V2测量电灯L1两端电压U1，根据串联电路电压的规律可知，U大于U1，即电压表V1示数大于电压表V2的示数，因为两个电压表指针所指位置相同，如图所示，电压表V1所选量程为0~15V，分度值为0.5V，则其示数为6V，即电源电压，电压表V2所选量程为0~3V，分度值为0.1V，则其示数为1.2V，即电灯L1两端电压，电灯L2两端电压
故A符合题意，BCD不符合题意。
故选A。
7．B
【详解】由图可知，a、c分别在支路，b在干路，根据并联电路电流的规律可知，a中的电流
故B符合题意，ACD不符合题意。
故选B。
8．A
【详解】由电路图可知，闭合开关S后，电阻与串联，电压表测电源电压，电压表测电阻两端的电压，由串联电路的电压规律可知，电压表示数应大于电压表示数，而两电压表的指针位置相同，则电压表的量程是0~15V，分度值是0.5V，其示数为7.5V，即电源电压。电压表的量程是0~3V，分度值是0.1V，其示数为1.5V，即两端的电压；则电阻两端的电压
故A符合题意，BCD不符合题意。
故选A。
9．ACD
【详解】A．当开关接到a时，两灯泡串联，电压表测电源的电压，即电源的电压U=9V，故A正确；
B．当开关接到b时，两灯泡串联，电压表测L2两端的电压，即灯L2两端的电压U2=4V，根据串联电路的总电压等于各分电阻两端的电压之和可知：灯L1两端的电压
故B错误；
C．当开关接到b时，电压表测L2两端的电压，即灯L2两端的电压U2=4V，故C正确；
D．根据串联电路的总电压等于各电阻两端的电压之和可知，灯L1和L2两端的总电压等于电源电压，大小为9V，故D正确。
故选ACD。
10．BC
【详解】A．由图可知，闭合开关，两个小灯泡分别在两条支路上，即小灯泡L1和L2并联，故A错误；
B．由图可知，小灯泡L1和L2并联，电流表A1测灯泡L1的电流，电流表A2测灯泡L2的电流，故B正确；
C．若L1灯丝断了，根据并联电路互不影响可知，A2所在的支路电流不变，即A2的示数不变，故C正确；
D．两个小灯并联，并联电路中各支路电压都相等，因此L1和L2两端电压是相等的，故D错误。
故选BC。
11．AD
【详解】A．电路中两电阻串联，串联电路中各处的电流都相等，故A正确；
B．电压表V2与R2并联，测电阻R2两端电压，故B错误；
C．电压表V3测电源两端的电压，故C错误；
D．电压表V1测电阻R1两端电压，串联时电路两端的总电压等于每个用电器两端电压的之和，电压表V3与V1示数之差等于R2两端电压，故D正确。
故选AD。
12．AC
【详解】AB．LED灯是指发光二极管，其具有单向导电性，只有在正负极连接正确的情况下，电流才可以通过二极管，LED灯才会发光；当电源两极对调后，电路中电流方向改变，二极管将不能导电，所以LED灯支路中将无电流通过，则LED灯无法发光；灯泡对电流方向无要求，仍有电流通过，所以灯泡会发光，故A正确，B错误；
CD．由图可知，闭合开关后，灯泡和LED灯并联，开关在干路中；并联电路中，干路电流等于各支路中电流之和，由于电源两极对调后，LED灯支路中将无电流通过，灯泡支路中仍有电流通过，所以干路中电流变小，则通过开关的电流变小，故C正确，D错误。
故选AC。
13．
4000
串
【解析】【小题1】[1][2]要得到600V的总电压，需将多个0.15V的小电池串联。串联时总电压为各电池电压之和，故所需个数为个，连接方式为串联。
14．①②③④
【解析】【小题1】由图可知，当开关闭合后，灯泡L1与L2并联，电流表A在干路上，A1与L1串联测该支路电流，A2与L2串联测该支路电流，由于并联电路之间用电器工作互不影响，因此当灯泡断路时，L1不发光，电流表A1没有示数，但L2所在支路不受影响，仍然发光，通过其电流不发生变化即A1示数不变，此时电路是只有L2简单电路，电流表A与A2示数相同，电压表始终测量电源电压，示数不变。故①②③④均符合题意。
15． L1、L2同时亮 0.4
【详解】[1]如图所示，电路为L1和L2串联电路，在串联电路中，电流处处相等且同时流经所有元件，所以闭合开关后，两灯泡会同时亮起。
[2]由于L1和L2串联，电路中的电流必须同时满足两者的最大电流限制；L1允许的最大电流为0.4A，L2为0.6A，为确保两灯泡均不超载，电路允许的最大电流应取两者中的较小值，即0.4A。
16．0.14
【详解】由图（a）的电路图可知，灯L1、L2、L3并联，电流表A1测三盏灯的总电流，电流表A2测L2和L3的电流之和，由于干路中电流等于各支路中电流之和，则图（b）中，电流表示数小于0.7A，则电流表量程为0~0.6A，分度值为0.02A，示数为0.56A，则通过灯泡L3的电流为0.56A，根据并联电路的电流特点可得，通过灯泡L2的电流大小是
17． 0.4 0.4 0.5 不会
【详解】[1][2][3]电路图中，L1、L2、L3并联，A1测量通过L1、L2、L3的总电流，A2测量通过L2、L3的总电流，A3测量通过L3的电流；由并联电路电流规律知，通过L3的电流
通过L2、L3的总电流
解得通过L2的电流为
通过L1、L2、L3的总电流
解得通过L1的电流为
[4]由并联电路中各支路互不影响可知，L1突然熄灭（灯丝断），则L2、L3不受影响，所以L2和L3不会熄灭。
18． 断开 实验表格中没有单位 相等 相等 等于
【详解】[1]要使电流表准确测量B处的电流，应将电流表与灯泡串联，故连接L2右端接线柱与电流表小量程的“+”接线柱，如下图所示：
[2]根据电路图连接实物电路时，为了保证电路元件的安全，开关必须处于断开状态，以防止有短路发生而烧坏电流表。
[3]观察分析实验记录表格中的各物理量可知，电流没有带单位，这是表格设计的不足之处。
[4][5]由表中数据可知，，，说明同一支路各处的电流大小相等；，说明干路中各处的电流大小相等。
[6]由表中数据可知，
说明干路中的电流等于各支路电流之和。
[7]并联电路中各支路互不影响，由表中数据可知，3次实验中通过灯泡的电流没有发生变化，说明在实验过程中灯泡一直没有更换。
19． 带电 正电荷和负电荷 同种电荷互相排斥，异种电荷互相吸引 同种电荷互相排斥 原子核 电荷从一个物体转移到另一个物体 容易导电 不容易导电 电能 电能 断路 短路 符号 ⊗ 定向移动 正电荷 A 串联 “+”接线柱 “-”接线柱 测量范围 两极
【详解】[1]摩擦起电的本质是用摩擦的方法使物体带电。
[2]自然界存在两种电荷：正电荷和负电荷。
[3]电荷间相互作用规律为同种电荷相互排斥，异种电荷相互吸引。
[4]验电器的原理是同种电荷相互排斥，当带电体接触验电器金属球时，金属箔片因带同种电荷相互排斥而张开。
[5]原子的结构是由原子核和核外电子构成的，原子核带正电，核外电子带负电。
[6]摩擦起电的实质是电子的转移，得到电子的物体带负电，失去电子的物体带正电。
[7]导体是容易导电的物体，如金属、人体、大地等，因为导体中有大量可以自由移动的电荷。
[8]绝缘体是不容易导电的物体，如橡胶、玻璃、塑料等，绝缘体中几乎没有可以自由移动的电荷。
[9]电源的作用是提供电能，将其他形式的能转化为电能，如干电池将化学能转化为电能。
[10]用电器消耗电能。
[11][12]电路的三种状态为通路、断路（也叫开路，电路中某处断开，没有电流通过）、短路（不经过用电器，直接用导线将电源两极连接起来，会造成电流过大，损坏电源）。
[13]电路图是用符号表示电路连接的图，这样能更简洁、清晰地表示电路结构。
[14]灯泡的电路符号是⊗。
[15]开关的电路符号是。
[16]电流表的电路符号是Ⓐ。
[17]电流是由电荷的定向移动形成的，金属导体中是自由电子定向移动形成电流。
[18]物理学中规定正电荷定向移动的方向为电流的方向，在金属导体中，电流方向与自由电子定向移动方向相反。
[19]电流的基本单位是安培（A），还有常用单位毫安（mA）、微安（μA），它们的换算关系为1A=1000mA，1mA=1000μA。
[20]电流表测量电流时，要和被测用电器串联在电路中，这样才能测量通过用电器的电流。
[21][22]电流表使用时，必须让电流从正接线柱流入，从负接线柱流出，否则指针会反向偏转，损坏电流表。
[23]被测电流不能超过电流表的量程，测量前要估计电流大小，选择合适量程，若无法估计，可采用试触法。
[24]不允许把电流表直接连到电源的两极，因为电流表电阻很小，直接接电源两极会造成短路，电流过大，损坏电流表和电源。
[25]串联电路中电流的规律是，即串联电路中各处的电流都相等。
[26]并联电路中电流的规律是，即并联电路中干路电流等于各支路电流之和。
测量对象
测量次序
1
2
3
电流和电路
电荷
摩擦起电：用摩擦的方法使物体①
两种电荷：②
电荷间的相互作用：③
验电器
作用：检验物体是否带电
原理：④
原子及其结构：原子是由⑤ 和核外电子构成的
摩擦起电的实质：⑥
静电的防止和利用
导体与绝缘体
导体：⑦ 的物体
绝缘体：⑧ 的物体
电路
电路的构成
电源：提供⑨ 的装置
用电器：消耗⑩ 的装置
开关：控制电路的通断
导线：连接各元器件
三种状态：通路、⑪ 、⑫
连接方式
串联电路
并联电路
电路图
概念：用⑬ 表示电路连接的图
元器件符号：灯泡⑭ 、开关⑮ 、电流表⑯
电流
形成：电荷的⑰
方向：⑱ 定向移动的方向
电流的单位：⑲ 、mA、
测量
仪表：电流表
电流表的使用
和被测用电器⑳
必须让电流从㉑ 流进，从㉒ 流出
所测电流不能超过电流表的㉓
不允许把电流表直接连到电源的㉔
电流规律
串联电路：㉕ （用公式表示）
并联电路：㉖ （用公式表示）
题号
1
2
3
4
5
6
7
8
9
10
答案
B
C
C
C
D
A
B
A
ACD
BC
题号
11
12








答案
AD
AC
