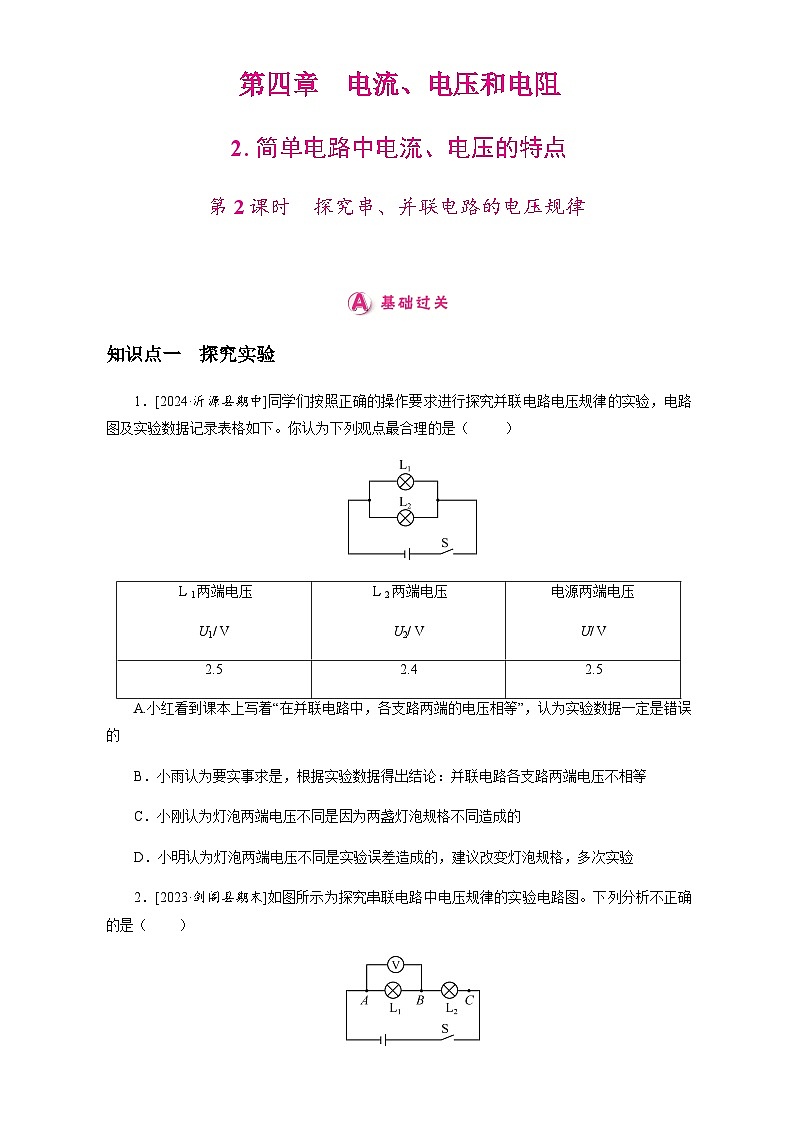

第2课时 探究串、并联电路的电压规律
知识点一 探究实验
1．[2024·沂源县期中]同学们按照正确的操作要求进行探究并联电路电压规律的实验，电路图及实验数据记录表格如下。你认为下列观点最合理的是（ ）
A.小红看到课本上写着“在并联电路中，各支路两端的电压相等”，认为实验数据一定是错误的
B．小雨认为要实事求是，根据实验数据得出结论：并联电路各支路两端电压不相等
C．小刚认为灯泡两端电压不同是因为两盏灯泡规格不同造成的
D．小明认为灯泡两端电压不同是实验误差造成的，建议改变灯泡规格，多次实验
2．[2023·剑阁县期末]如图所示为探究串联电路中电压规律的实验电路图。下列分析不正确的是（ ）

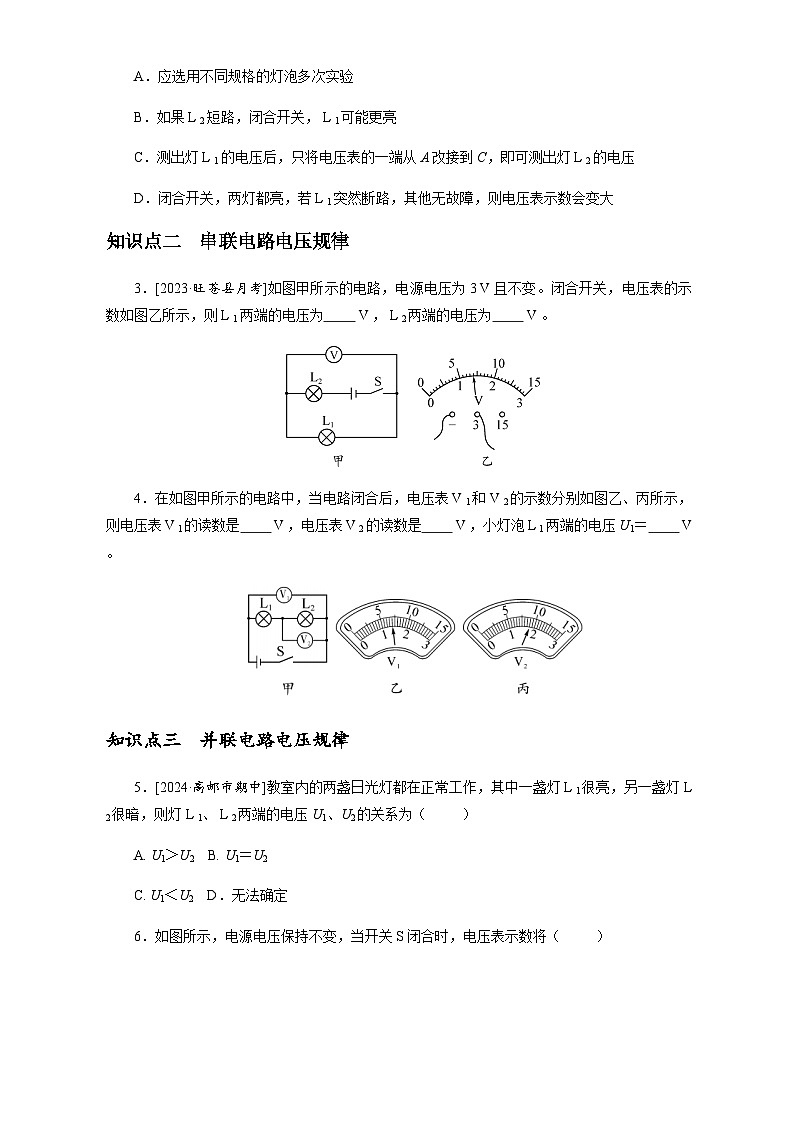

A．应选用不同规格的灯泡多次实验
B．如果 L 2短路，闭合开关， L 1可能更亮
C．测出灯 L 1的电压后，只将电压表的一端从A改接到C，即可测出灯 L 2的电压
D．闭合开关，两灯都亮，若 L 1突然断路，其他无故障，则电压表示数会变大
知识点二 串联电路电压规律
3．[2023·旺苍县月考]如图甲所示的电路，电源电压为3 V 且不变。闭合开关，电压表的示数如图乙所示，则 L 1两端的电压为 V ， L 2两端的电压为 V 。
4．在如图甲所示的电路中，当电路闭合后，电压表 V 1和 V 2的示数分别如图乙、丙所示，则电压表 V 1的读数是 V ，电压表 V 2的读数是 V ，小灯泡 L 1两端的电压U1＝ V 。

知识点三 并联电路电压规律
5．[2024·高邮市期中]教室内的两盏日光灯都在正常工作，其中一盏灯 L 1很亮，另一盏灯 L 2很暗，则灯 L 1、 L 2两端的电压U1、U2的关系为（ ）
A. U1＞U2 B. U1＝U2
C. U1＜U2 D．无法确定

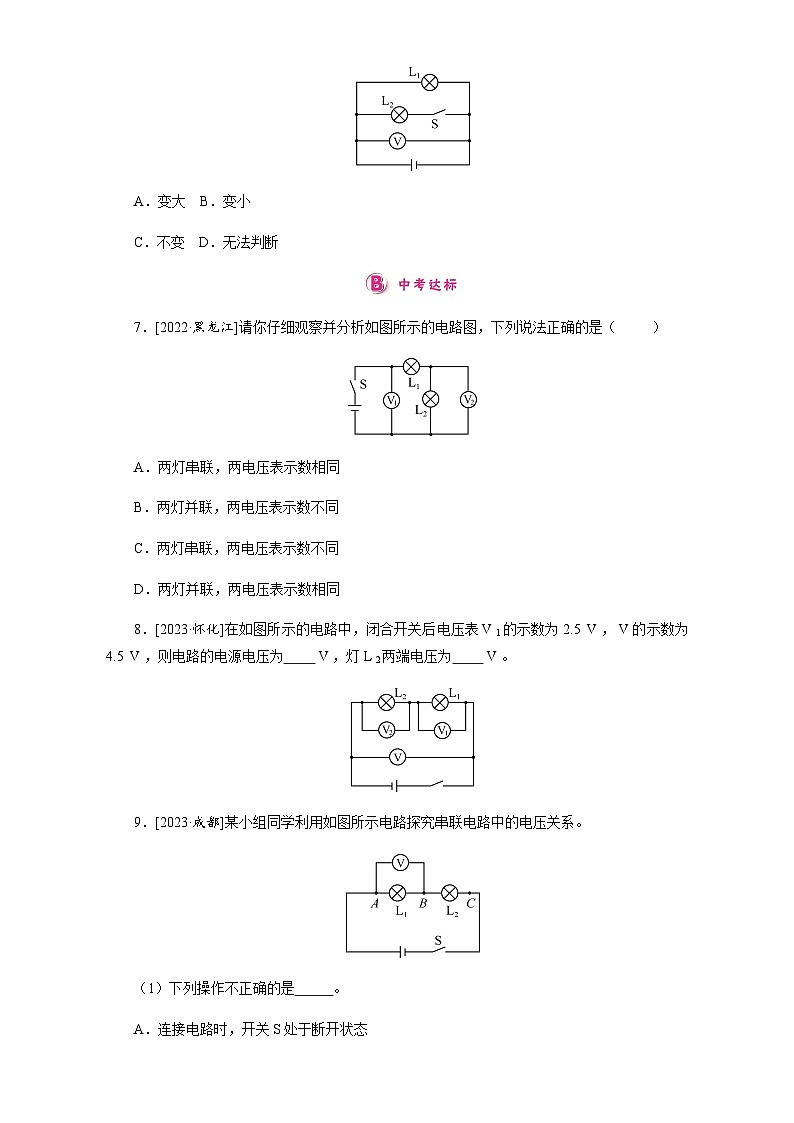

6．如图所示，电源电压保持不变，当开关 S 闭合时，电压表示数将（ ）
A．变大 B．变小
C．不变 D．无法判断
7．[2022·黑龙江]请你仔细观察并分析如图所示的电路图，下列说法正确的是（ ）
A．两灯串联，两电压表示数相同
B．两灯并联，两电压表示数不同
C．两灯串联，两电压表示数不同
D．两灯并联，两电压表示数相同
8．[2023·怀化]在如图所示的电路中，闭合开关后电压表 V 1的示数为2.5 V ， V 的示数为4.5 V ，则电路的电源电压为 V ，灯 L 2两端电压为 V 。
9．[2023·成都]某小组同学利用如图所示电路探究串联电路中的电压关系。
（1）下列操作不正确的是 。
A．连接电路时，开关 S 处于断开状态
B．连接电压表时，试触后再选择合适量程
C．将电压表A接点转接至C接点，测量 L 2两端电压
（2）测量灯泡 L 1两端电压时，两灯泡突然熄灭，电压表示数变为0，若故障可能是由某只灯泡“短路”或“开路”引起的，则发生故障的灯泡及故障类型是 。
（3）该小组同学用电阻箱代替故障灯泡，继续进行实验，记录数据如表所示。
分析表中实验数据，在误差允许范围内，可得出的结论是 。
A.串联电路中各处电流相等
B．灯泡阻值随灯泡两端电压增大而增大
C．串联电路中电阻值越大的部分两端电压越大
D．串联电路两端的电压等于各部分电路两端的电压之和
10．在如图甲所示的电路中， V 1、 V 2都是有0～3 V 和0～15 V 两个量程的电压表。当闭合开关后，两个电压表指针偏转均如图乙所示，则电灯 L 1、 L 2两端的电压分别为（ ）
A．9.6 V ，2.4 V B．12 V ，2.4 V
C．2.4 V ，12 V D．2.4 V ，9.6 V
11．[2023·无棣县期中]（多选）如图所示的电路，闭合开关，电路正常工作，图中电流表 A1、 A 2对应的示数为I1、I2，电压表 V 1、 V 2对应的示数为U1、U2。下列说法错误的是（ ）
A．灯泡 L 1、 L 2是串联
B．电压表 V 1测灯泡 L 1的电压
C．I1＞I2，U1＞U2
D．I1＝I2，U1＞U2
12．在如图所示的电路中，电源由三节新干电池串接而成，则灯泡 L1、 L2的连接方式为 联，当闭合开关时，电流表 A 1示数为0.2 A ，电压表 V 2示数为2.0 V ，此时电流表 A 2的示数为 mA ，电压表 V 1示数为 V ， V 3示数为 V 。
参考答案
【分层训练】
1． D 2. C 3.1.4 1.6 4.7.0 1.8 5.2 5. B 6. C 7. C 8.4.5 2.0 9.(1) C (2)灯泡 L 2开路
(3) D 10. A 11. CD 12.串 200 4.5 2.5
L 1两端电压
U1/ V
L 2两端电压
U2/ V
电源两端电压
U/ V
2.5
2.4
2.5
实验次数
UAB/ V
UBC/ V
UAC/ V
1
0.8
2.0
2.8
2
1.0
1.8
2.8
3
1.4
1.4
2.7
