第17讲 杠杆 练习 2026年中考物理一轮复习（山东）

这是一份第17讲 杠杆 练习 2026年中考物理一轮复习（山东），共14页。试卷主要包含了杠杆的定义，杠杆力臂的作图，杠杆的平衡条件等内容，欢迎下载使用。
考点通关 直击考什么
考点1 杠杆的识别与作图
1.杠杆的定义：在力的作用下能绕着固定点转动的硬棒就是杠杆（物理模型）。如图1。
特别提醒 杠杆不一定是直的，可以是任意形状的，但必须是“硬”的，“硬”是指不考虑发生形变的理想情况。
图1，LK八下P82
2．杠杆的五要素
（1）支点：杠杆可以绕其转动的点(O点)。
3.杠杆力臂的作图
（1）找支点；
（2）画力的作用线（或延长线）；
（3）从支点到力的作用线画垂线（画垂足）；
（4）标明相关字母。

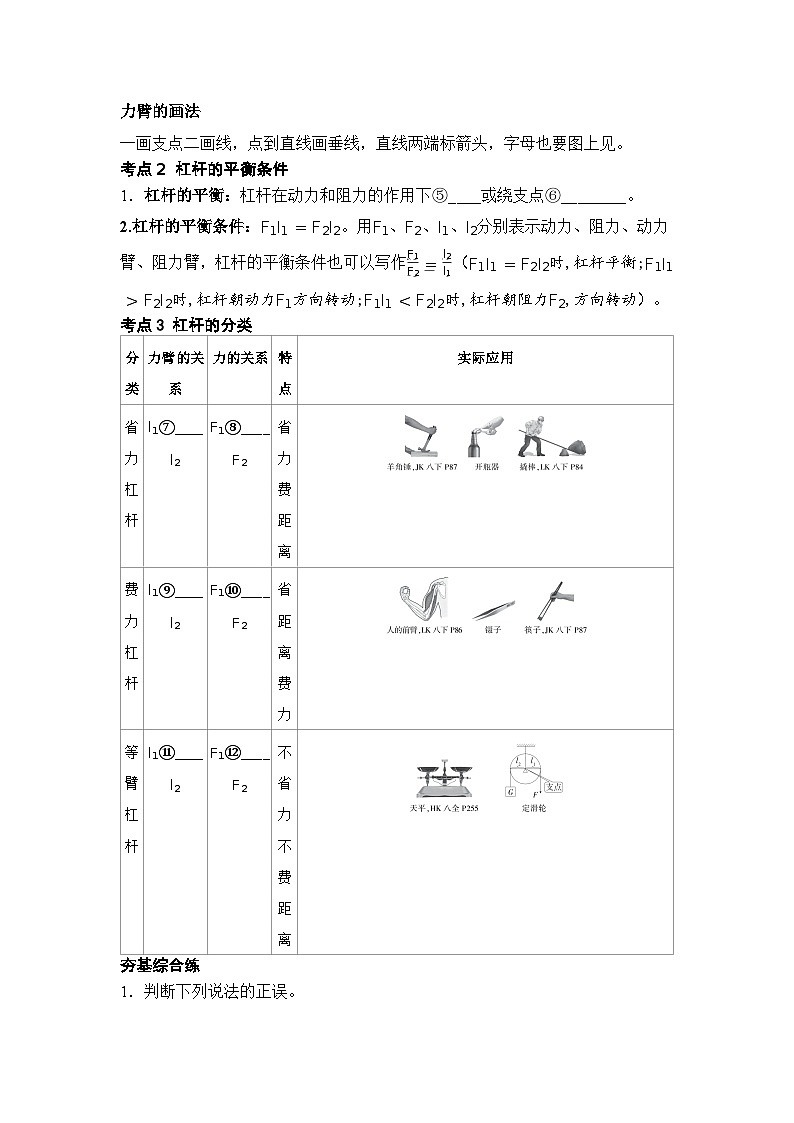

记忆口诀
力臂的画法
一画支点二画线，点到直线画垂线，直线两端标箭头，字母也要图上见。
考点2 杠杆的平衡条件
1．杠杆的平衡：杠杆在动力和阻力的作用下⑤_ _ _ _ 或绕支点⑥_ _ _ _ _ _ _ _ 。
2.杠杆的平衡条件：F1l1=F2l2。用F1、F2、l1、l2分别表示动力、阻力、动力臂、阻力臂，杠杆的平衡条件也可以写作F1F2=l2l1 （F1l1=F2l2时,杠杆平衡;F1l1>F2l2时,杠杆朝动力F1方向转动;F1l1
