19.2家庭电路的基本组成 第1课时（课件）2025-2026学年人教版（2024）九年级物理全册

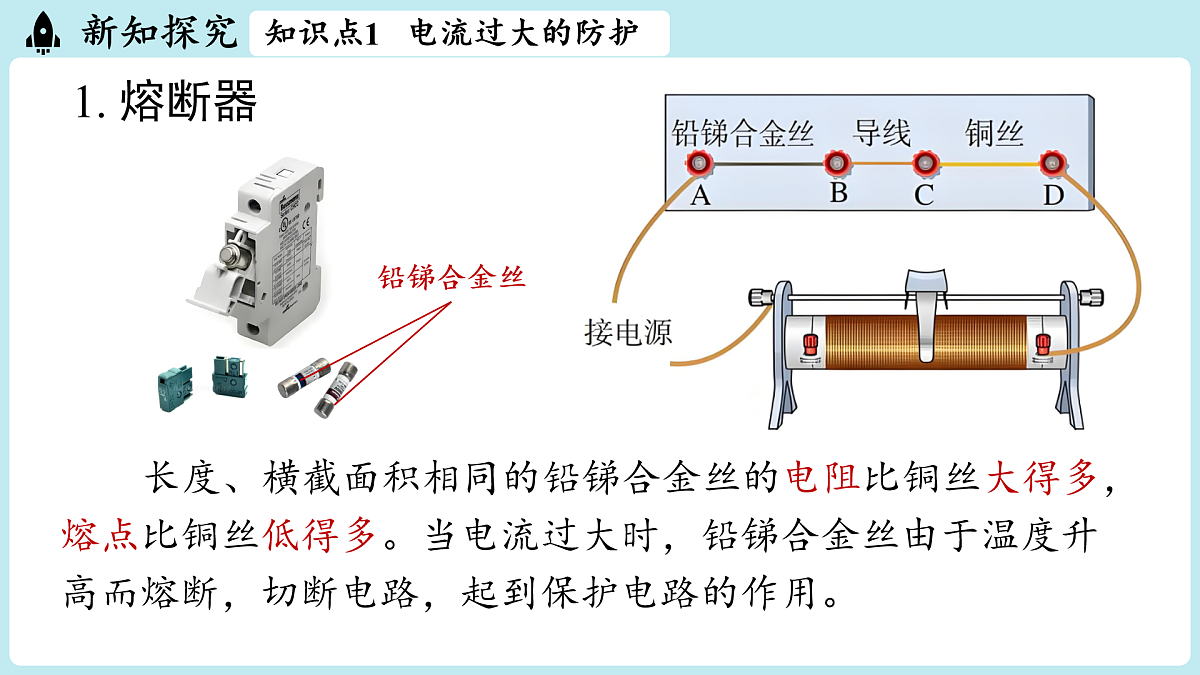

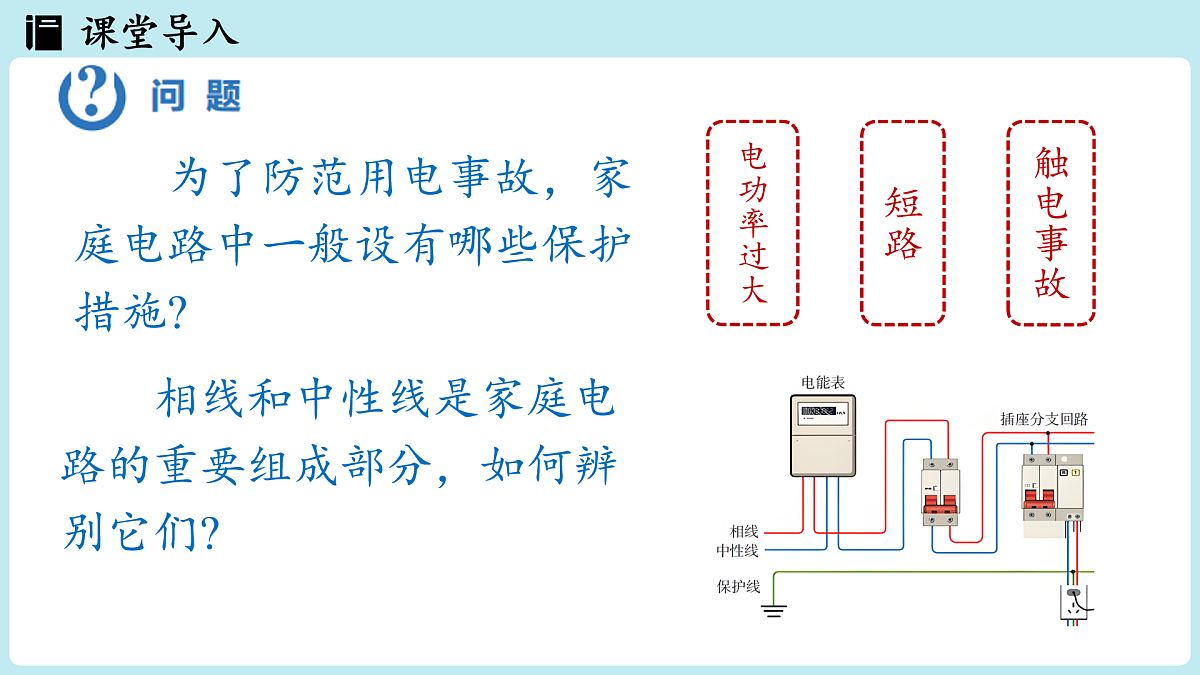

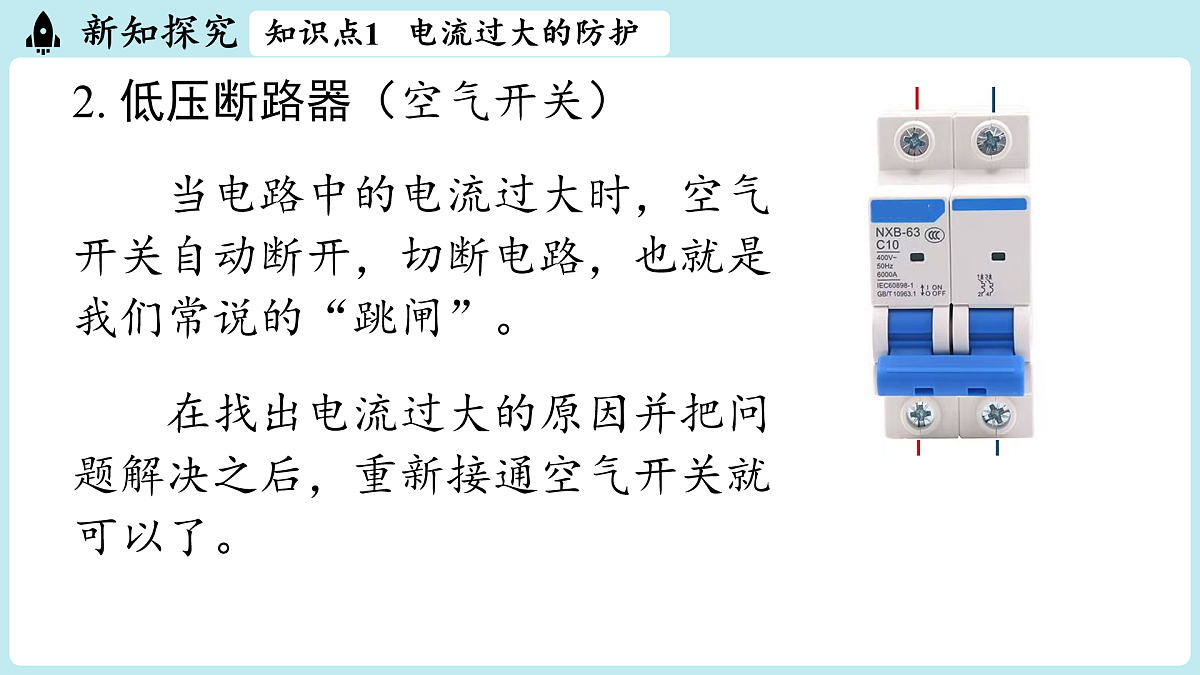

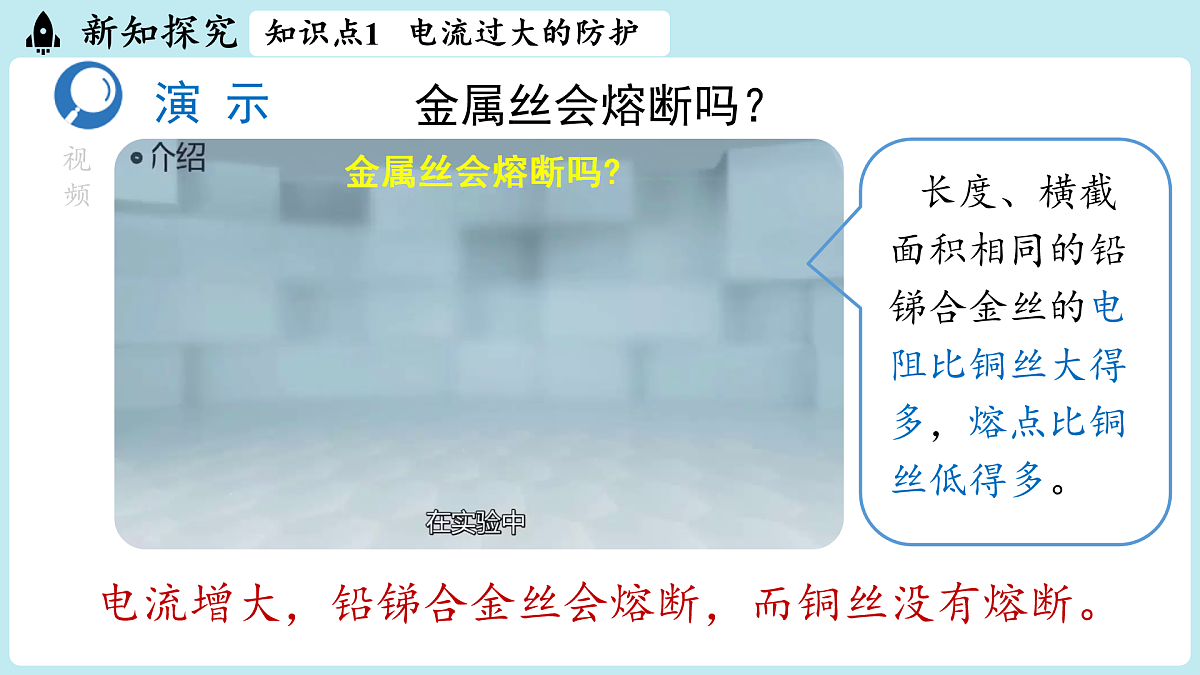

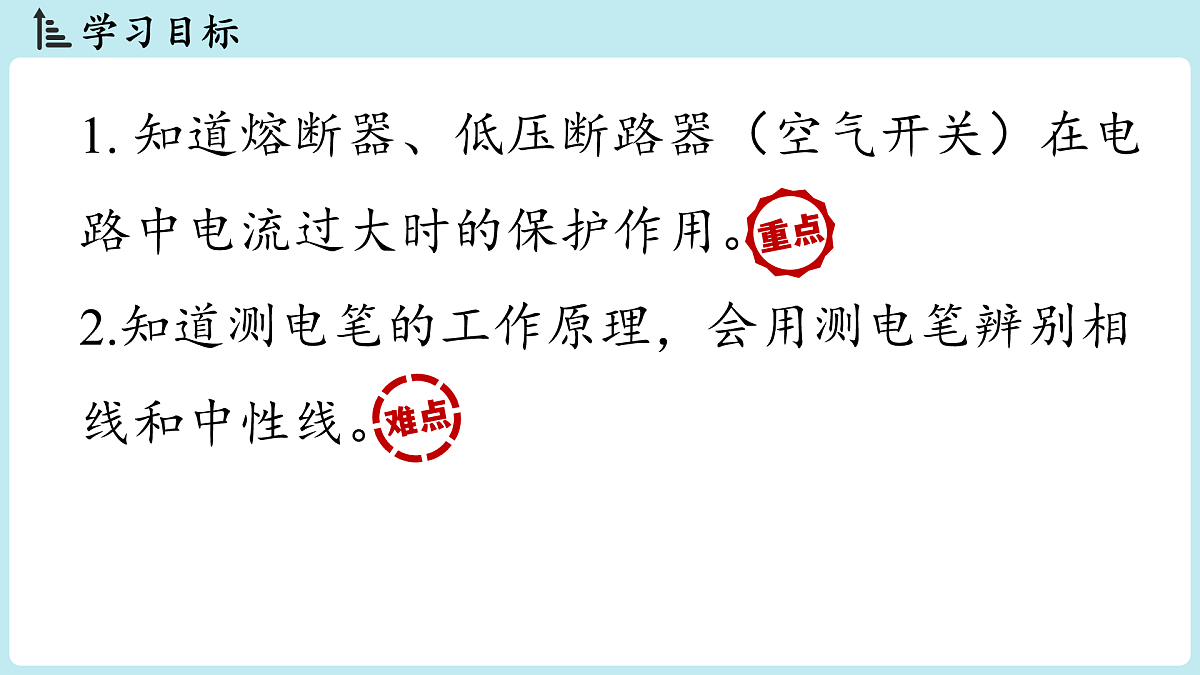

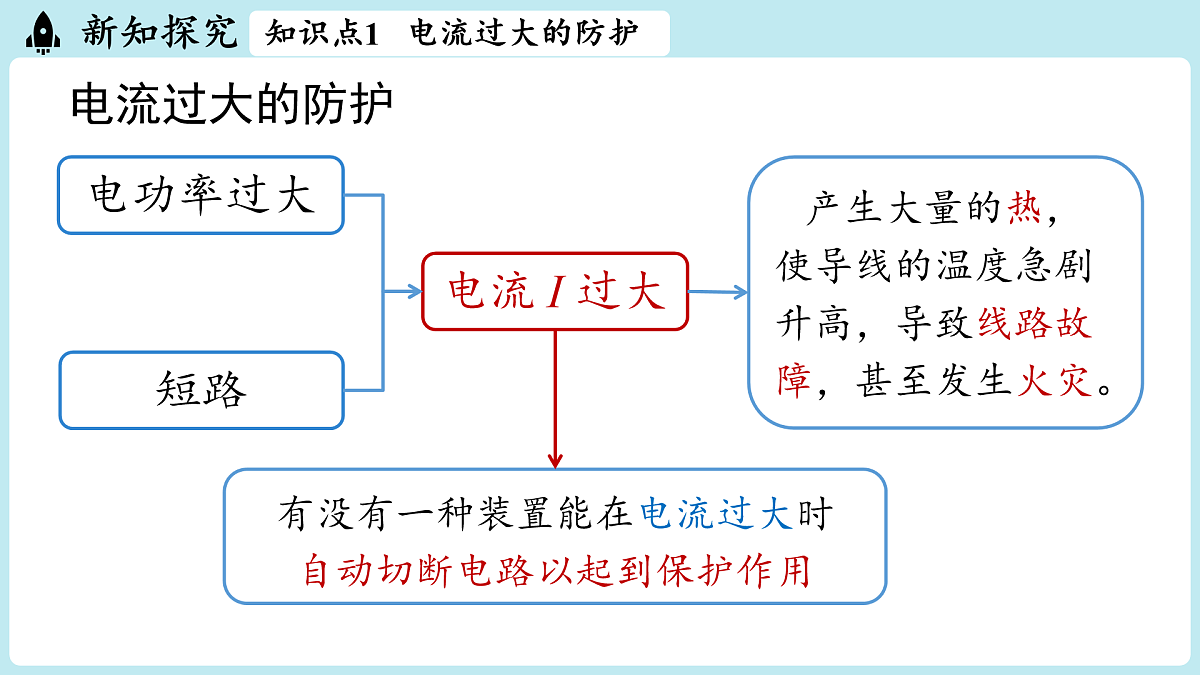

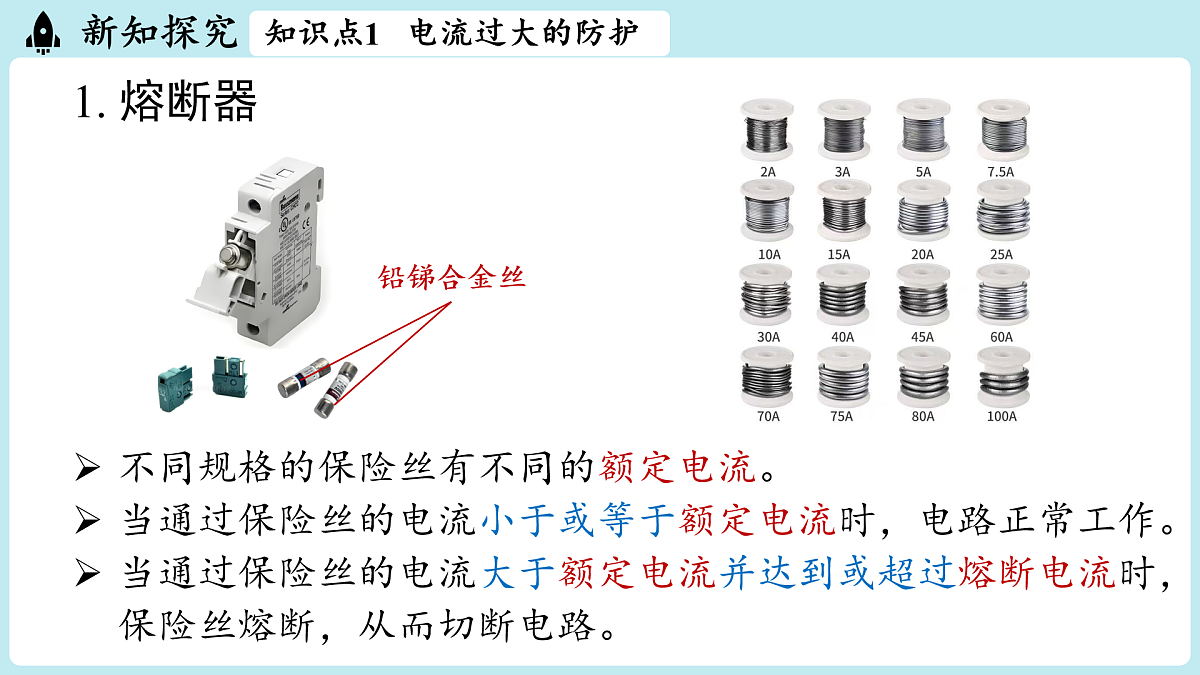

第十九章 生活用电 九下物理 RJ第2节 家庭电路的基本组成 第1课时1. 知道熔断器、低压断路器（空气开关）在电路中电流过大时的保护作用。2.知道测电笔的工作原理，会用测电笔辨别相线和中性线。学习目标课堂导入 为了防范用电事故，家庭电路中一般设有哪些保护措施? 相线和中性线是家庭电路的重要组成部分，如何辨别它们? 电功率过大短路触电事故新知探究知识点1 电流过大的防护 电流过大的防护有没有一种装置能在电流过大时自动切断电路以起到保护作用电功率过大短路电流 I 过大 产生大量的热，使导线的温度急剧升高，导致线路故障，甚至发生火灾。新知探究知识点1 电流过大的防护 演 示金属丝会熔断吗？视频 电流增大，铅锑合金丝会熔断，而铜丝没有熔断。 长度、横截面积相同的铅锑合金丝的电阻比铜丝大得多，熔点比铜丝低得多。新知探究知识点1 电流过大的防护 长度、横截面积相同的铅锑合金丝的电阻比铜丝大得多，熔点比铜丝低得多。当电流过大时，铅锑合金丝由于温度升高而熔断，切断电路，起到保护电路的作用。1. 熔断器铅锑合金丝新知探究知识点1 电流过大的防护 1. 熔断器不同规格的保险丝有不同的额定电流。当通过保险丝的电流小于或等于额定电流时，电路正常工作。当通过保险丝的电流大于额定电流并达到或超过熔断电流时，保险丝熔断，从而切断电路。铅锑合金丝新知探究知识点1 电流过大的防护 2. 低压断路器（空气开关） 当电路中的电流过大时，空气开关自动断开，切断电路，也就是我们常说的“跳闸”。 在找出电流过大的原因并把问题解决之后，重新接通空气开关就可以了。典型例题例1.如图所示，接线柱A、B 之间和C、D 之间分别连着铅锑合金丝和铜丝，且长度相等。接通电源后，通过铅锑合金丝的电流______（选填“大于”“小于”或“等于”）通过铜丝的电流。向右移动变阻器的滑片，发现铅锑合金丝会熔断，而铜丝不会熔断，这是因为与铜丝相比，铅锑合金丝的______大、熔点低。等于解析： 串联电路中，电流处处相等。 由焦耳定律Q = I2Rt 可得，电流和时间相同，电阻大的产生的热量多，而保铅锑合金丝的电阻大，熔点又低故先熔断。电阻新知探究知识点2 相线和中性线的辨别 相线和中性线的辨别220 V测电笔220 V0 V0 V 在家庭电路中，知道进户线中哪条是相线、哪条是中性线非常重要。常用的方法是用测电笔来判断。新知探究知识点2 相线和中性线的辨别 测电笔（1）作用：辨别相线和中性线；检查电气设备的外壳是否带电。（2）构造：笔尖电阻器氖管弹簧新知探究知识点2 相线和中性线的辨别 （3）原理： 使用时，手指按住金属笔卡，用笔尖接触被测的导线（手指千万不能碰到笔尖）。 如果被测导线是相线，电流经过笔尖、电阻器、氖管、弹簧，再经过人体流入大地，相当于构成闭合电路，氖管就会发光。 如果笔尖接触的是中性线，氖管中不会有电流，也就不会发光。氖管大电阻人体电阻被测导线大地使用时，手必须接触金属体笔尾测电笔I220 V0 V新知探究知识点2 相线和中性线的辨别 思考：为什么手触笔尾金属体时氖管会发光，而人 不会触电呢？电阻很大分析： 测电笔的电路中串联了一个电阻很大的电阻器，其电阻约有一百万欧姆，笔尖接触火线时，220 V的电压加在测电笔和人体构成的串联电路上，通过氖管和人体的电流约为= 0.22 mA 由于电流很小，所以人没有感觉，也不会对人造成伤害，但可以使氖管发光。新知探究知识点2 相线和中性线的辨别 （4）使用方法：笔尖正确的使用方法错误的使用方法 手指切不可接触笔尖处的金属部分测电笔通常也用来检查电气设备的外壳是否带电。新知探究知识点2 相线和中性线的辨别 视频新知探究想想议议 如图所示，额定电压为220 V的电灯要能正常工作且需要开关控制通断，请从安全角度思考：应该如何将电灯和开关接入家庭电路中?将电灯和开关正确接入家庭电路中知识点2 相线和中性线的辨别 新知探究将电灯和开关正确接入家庭电路中 在维修、安装电灯时，手有可能会碰到灯座的金属部分或接线处，因此从安全角度考虑，控制电灯的开关要连接在相线和电灯之间。这样断开开关后，电灯接线处与相线断开，从而避免触电事故。知识点2 相线和中性线的辨别 例2.用测电笔可辨别相线和中性线，使氖管发光的是 _______（选填“相线”或“中性线”）。如图所示，闭合开关后，电灯正常发光，正确使用测电笔测试电路中A、B、C三点，试电笔会发光的是 ____点。典型例题相线中性线解析： 当测电笔的氖管发光时，说明测电笔的笔尖金属体接触的是相线。 图中A点和C点与中性线相连，B点与相线相连，所以正确使用测电笔测试电路中B点是氖管发光。B相线家庭电路的基本组成电流过大的防护课堂小结……相线和中性线的辨别熔断器、低压断路器（空气开关）测电笔1. 为什么要求保险丝的熔点较低、电阻较大?随堂练习解析： 保险丝安装在家庭电路中的相线上，它是利用电流的热效应工作的。选择熔点较低、电阻较大的材料制作保险丝，能保证当电路中的电流过大时，保险丝比电路中其他部位产生更多的热量，温度升高更快，瞬时达到熔点而熔断，从而及时切断电路，保护电路。2.如图所示，电灯突然熄灭。用测电笔测a、b、c三点，测电笔的氖管均发光；测试d点，测电笔的氖管不亮，则故障可能是（ ）随堂练习A.ab间断路 B.bc间断路C.bc间短路 D.cd间断路 SL解析： 用测电笔测a、b、c三点，测电笔的氖管均发光，说明这三点与相线是接通的。测试d点，测电笔的氖管不亮，说明测的是中性线，但c点不发光，所以cd间断路。D3.电灯的开关为什么要接在相线和电灯之间? 接在中性线和电灯之间有什么危险?随堂练习解析： 开关接在相线和电灯之间，当开关断开时，电灯与相线切断，电灯不带电，方便检修且安全。若开关接在中性线和电灯之间，开关断开后，电灯仍与相线相连，电灯带电。此时进行检修或更换灯泡等操作，容易发生触电事故，存在安全隐患。4.人们常用测电笔来辨别家庭电路中的相线和中性线，测电笔内串联有一个电阻值很大的电阻器，已知某测电笔内电阻器的电阻R =2.195 MΩ，若人体的电阻R人=5 kΩ，安全电流为不高于10 mA，灯泡的电阻R灯=500 Ω。（1）如图甲，开关闭合时，某同学正在使用该测电笔测试A点，计算此时通过该同学身体的电流。（2）如图乙，开关断开时，灯泡不发光，当某人用手接触B点时，通过人体的电流为多大?会不会造成触电事故?随堂练习解析：（1）如图甲，开关闭合使用该测电笔测试A点时，人体和测电笔串联接在相线和大地之间，所以通过该同学身体的电流随堂练习= 0.1 mA （2）如图乙，开关断开灯泡不发光，当某人用手接触B点时，人体和电灯串联接在相线和大地之间，所以通过人体的电流= 40 mA ＞10 mA 所以，会造成触电事故。
