19.1安全用电（课件）2025-2026学年人教版（2024）九年级物理全册

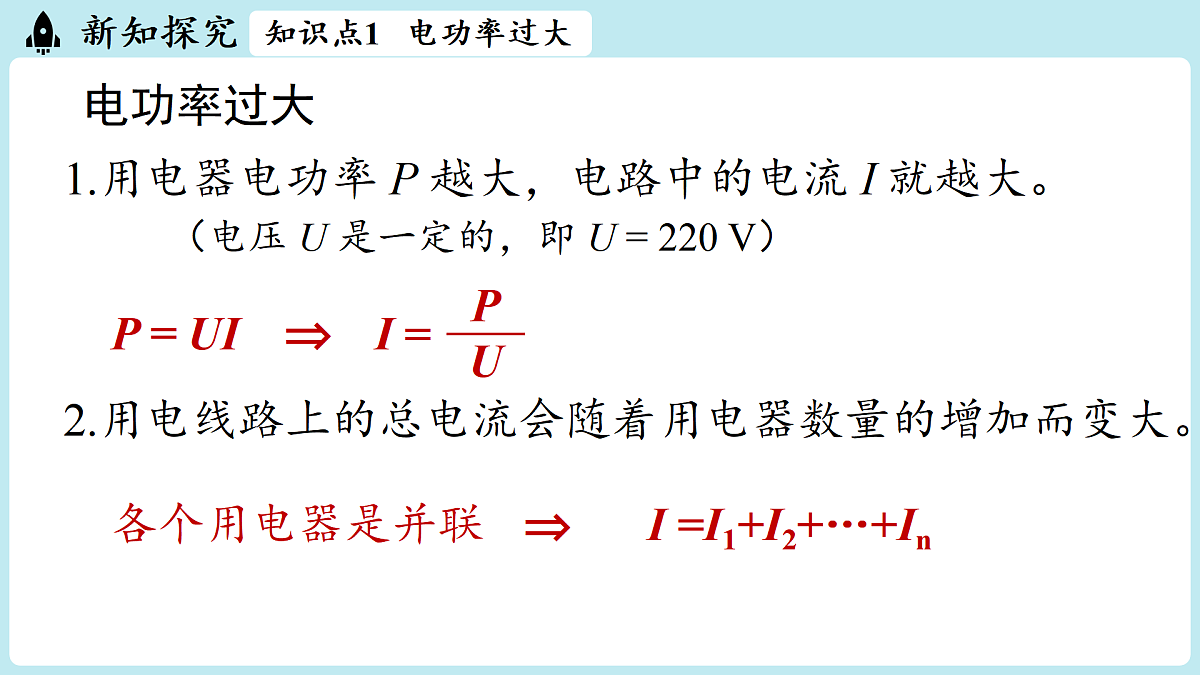

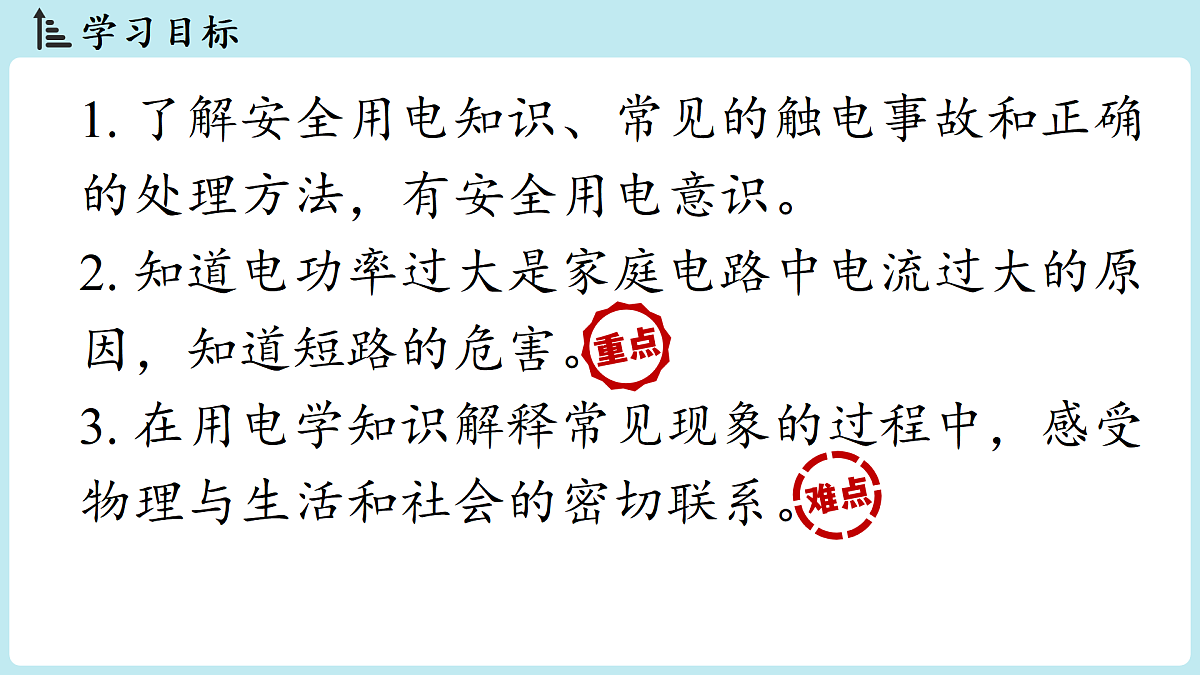

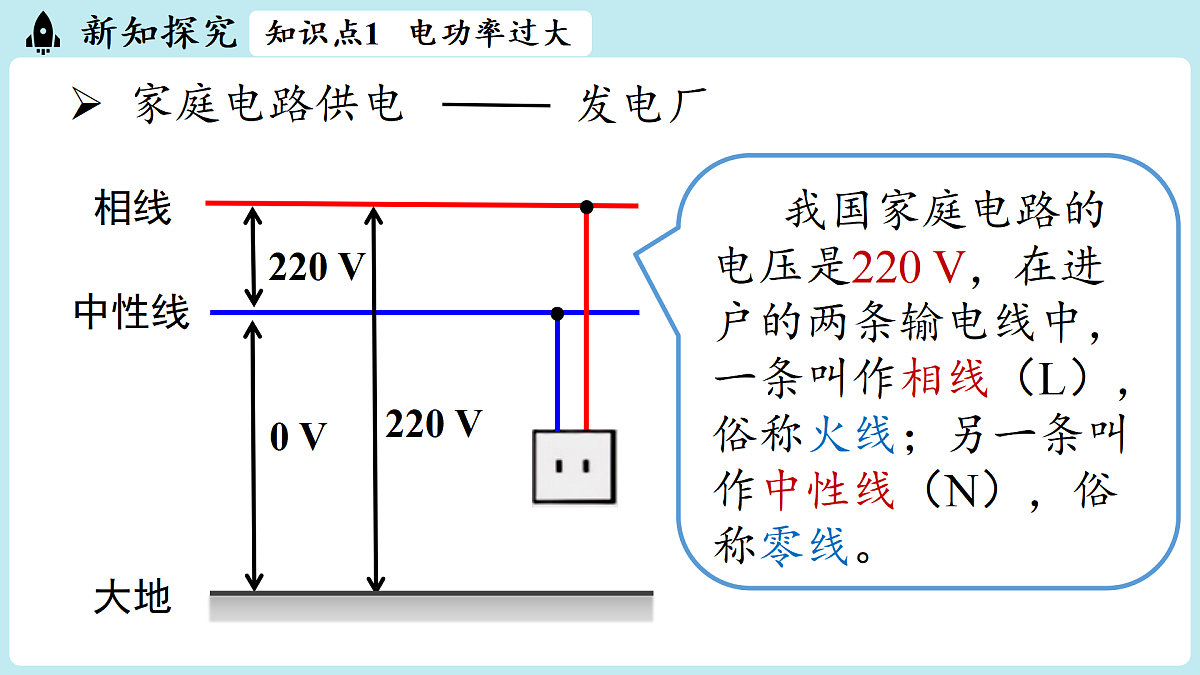

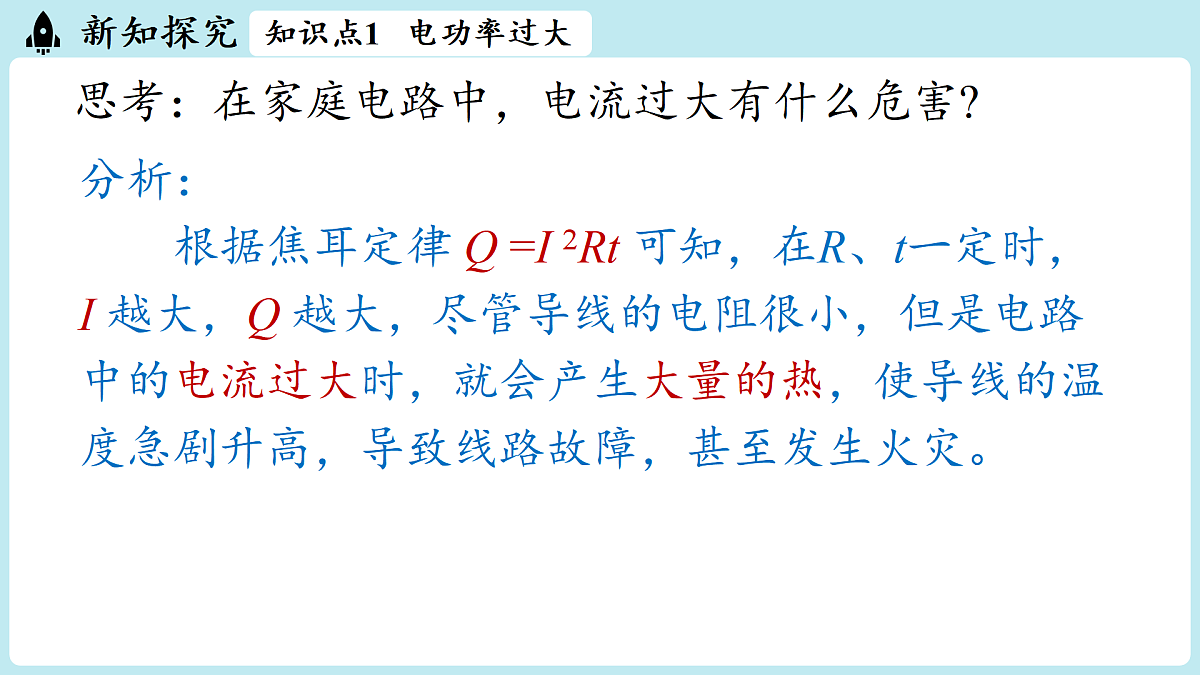

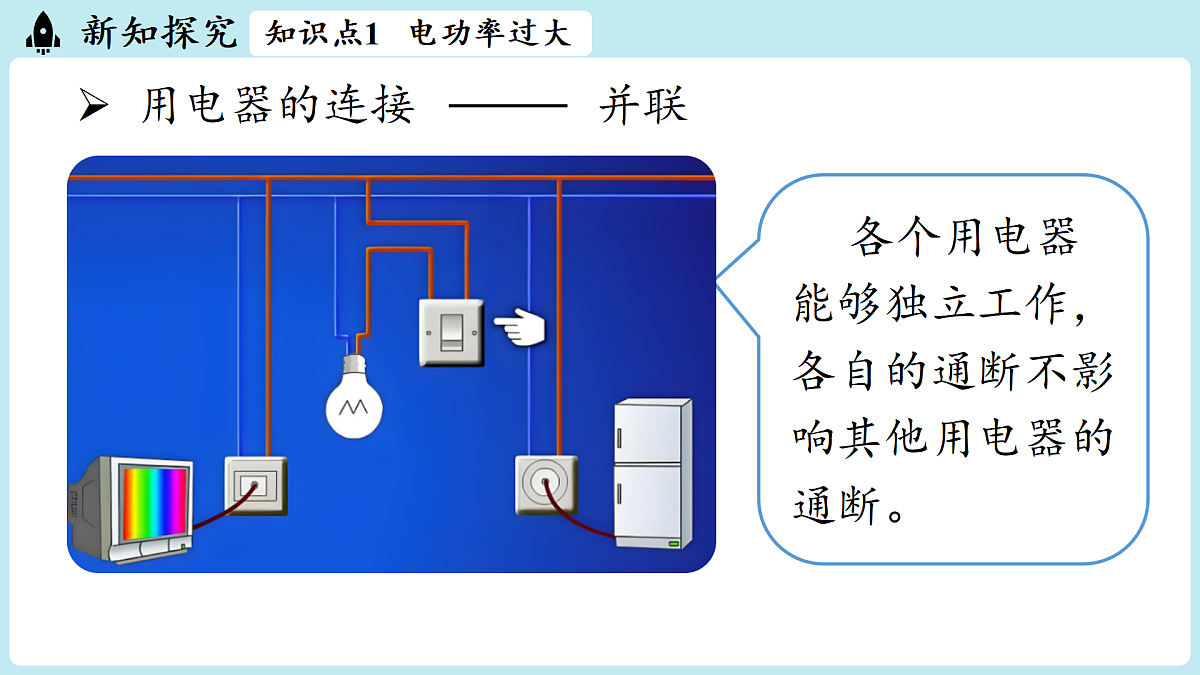

第十九章 生活用电 九下物理 RJ第1节 安全用电 1. 了解安全用电知识、常见的触电事故和正确的处理方法，有安全用电意识。2. 知道电功率过大是家庭电路中电流过大的原因，知道短路的危害。3. 在用电学知识解释常见现象的过程中，感受物理与生活和社会的密切联系。学习目标课堂导入 夜幕降临，华灯初上，璀璨的灯光点亮了一栋栋高楼大厦，夜晚的城市亮丽而温馨。下班了，放学了，一家人团聚在一起，看着电视，听着音乐，品尝着美食…… 这样惬意的生活，电的作用功不可没！高压输电线翻山越岭，把电从遥远的发电厂送到城市和乡村的每个家庭。我们如何安全地享受电带来的便利？家庭中电路的设计非常重要。本章就让我们开启对安全用电及家庭电路的探索，并尝试提出你的电路设计方案。课堂导入 生活中，你有过同时使用多个用电器而断电的经历吗? 是否遇到过用电器不慎进水后因接通电源而彻底损毁的情况? 如何安全用电呢? 是否听说过触目惊心的触电事故?新知探究知识点1 电功率过大 家庭电路供电相线220 V220 V0 V大地中性线 我国家庭电路的电压是220 V，在进户的两条输电线中，一条叫作相线（L），俗称火线；另一条叫作中性线（N），俗称零线。发电厂新知探究知识点1 电功率过大 用电器的连接并联 各个用电器能够独立工作，各自的通断不影响其他用电器的通断。新知探究知识点1 电功率过大 电功率过大1.用电器电功率 P 越大，电路中的电流 I 就越大。 （电压 U 是一定的，即 U = 220 V）P = UI2.用电线路上的总电流会随着用电器数量的增加而变大。各个用电器是并联I =I1+I2+…+In⇒‌⇒‌新知探究知识点1 电功率过大 思考：在家庭电路中，电流过大有什么危害?分析： 根据焦耳定律 Q =I 2Rt 可知，在R、t一定时，I 越大，Q 越大，尽管导线的电阻很小，但是电路中的电流过大时，就会产生大量的热，使导线的温度急剧升高，导致线路故障，甚至发生火灾。新知探究知识点1 电功率过大 视频 因此，如果家里添置了新的大功率用电器，可以估计一下通过它们的电流，一定注意不要让总电流超过家里供电线路允许的安全值。例1.电焊利用电流的热效应将焊条熔化，从而使金属部件连接在一起。某电焊机输出电压为40 V、输出功率为2 000 W。各种橡胶绝缘铜芯导线在常温下的安全载流量（长时间通电时的最大安全电流）如表所示。从安全角度考虑，应选择哪种导线作为电焊机的输出导线? 请计算后说明。典型例题例1.电焊……某电焊机输出电压为40 V、输出功率为2 000 W。……从安全角度考虑，应选择哪种导线作为电焊机的输出导线? 请计算后说明。典型例题解析： 电焊机正常工作时的电流为= 50 A根据表格数据可知应该选择横截面积为10 mm2的导线。47＜ 50＜68新知探究知识点2 短路短路 使家庭电路的相线和中性线直接连通。新知探究知识点2 短路视频 短路时电阻 R 很小，所以电流 I 很大。 （电压 U 是一定的，即 U = 220 V） 短路时电路中的电流非常大，会产生大量的热，使导线的温度急剧升高，很容易造成火灾。例2.如图所示，连接灯泡的导线某处绝缘层破损且相碰，这时灯泡会（ ）A．变得更暗 B．变得更亮C．正常发光 D．不能发光典型例题解析： 连接灯泡的导线由于绝缘层破损且相碰，使相线和中性线直接接通，即造成短路。电流不经过用电器，直接从相线回到中性线上，故灯泡不发光。D新知探究知识点3 触电事故 人体是导体。通常情况下，人的皮肤在干燥时电阻为103~105 Ω，在潮湿时皮肤的电阻会大幅降低。视频电阻 R 一定时，电压 U 越高，流过人体的电流 I 就越大。新知探究知识点3 触电事故触电事故1.触电指人体接触带电体或接近高压带电体时，电流通过人体造成生理损伤或功能障碍的事件‌。伤害程度与通过人体电流的大小及持续时间有关。新知探究知识点3 触电事故2.常见的一些电压值‌。安全危险危险危险大量事实表明：不高于36伏的电压对人体才是安全电压。新知探究知识点3 触电事故3.常见的触电事故。 当人体成为闭合电路的一部分时，就会有电流通过。 在触电事故现场，千万不要用手去拉触电的人，而是要立即安全地切断电源。切断电源后，必要时应该对触电者进行急救，同时尽快通知医务人员抢救。高压触电科学世界电弧触电跨步电压家庭电路以外的防触电安全须知防范高压触电科学世界注意防雷科学世界视频科学世界 防雷的原理是为雷电提供一条低电阻的通道，或避免将自己连入雷电的通路中。注意防雷古建筑上加装的防雷装置高压输电铁塔上面有防雷导线金属线大地例3.如图所示，甲、乙、丙、丁四人均直接与家庭照明电路的火线接触，以下关于甲、乙、丙、丁四人是否会发生触电事故的判断中，正确的是（ ）典型例题A. 甲、乙、丙、丁四人都直接或间接跟火线连通，所以都会 发生触电事故B. 甲、乙、丁三人站在干燥的木凳上，不会发生触电事故C. 甲、乙二人只接触火线，不会发生触电事故D. 乙、丙、丁三人因构成电流的通路，所以都会发生触电事故D安全 用电电功率过大课堂小结触电事故用电问题低压触电短路高压触电注意防雷1. 冬天，很多家庭使用空调、电暖扇等用电设备取暖，导致电路火灾时有发生。究其原因基本都是电线超负荷使电线内的金属导线发热引燃了外面的绝缘皮.这里说的“超负荷”是指电路中的________（选填“电流”或“电阻”）过大，造成“超负荷”的原因是_____________________。随堂练习电流用电器总功率过大　解析：“超负荷”就是同时使用的电器总功率过大导致电流过大。超过了电线、插座或电表所能承受的最大负载。随堂练习2. 如图所示，拔插头时要捏着插头把它从插座中拔出来，而不能拽着插头后面的电线把插头从插座中拔出来。如图乙所示做法的安全隐患是什么?解析： 拽着插头后面的电线拔插头，可能导致电线内部的铜线断裂或松动，造成断路或接触不良；还可能拉破电线绝缘层，使人触电，危及人身安全。随堂练习3. 以下符合安全用电做法的是（　　）A. 用湿手将吹风机插头插在电源上B. 发现用电器着火，立即切断电源C. 电水壶的电源线绝缘皮破损仍继续使用D. 多个大功率用电器在一个插排上同时使用B解析： 安全用电的常见问题是总功率过大、短路和触电事故等，所以注意要防止电路中电流过大导致烧坏电路引发火灾，同时注意防止发生触电事故。触电事故短路、触电事故总功率过大4.请根据此节所学内容及生活中见到的实际情况，总结如何防止触电事故的发生。随堂练习解析： 防止触电需做到：不接触低压带电体，不靠近高压带电体，使用合格电器，不用湿手触摸电器、插座；定期检查线路和电器，及时更换老化破损部件；安装漏电保护器；发现有人触电，先切断电源，再施救，切不可直接用手去拉，等等。
