人教版物理九年级全一册第十五章第3节《串联电路和并联电路》课件

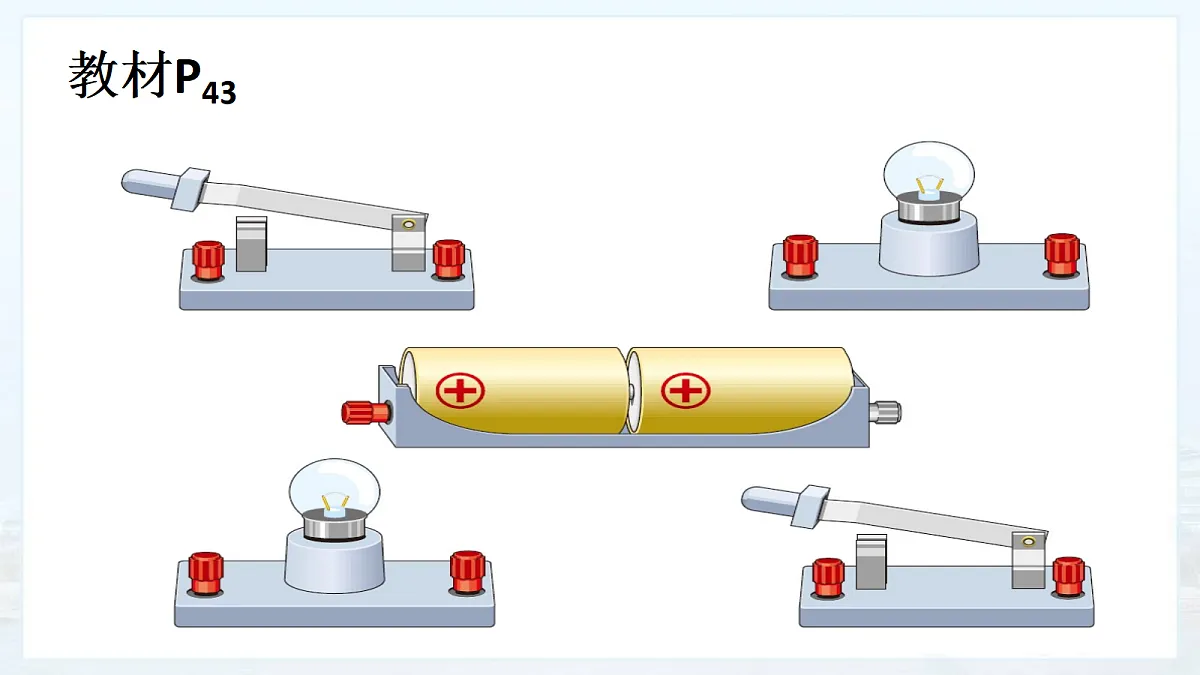

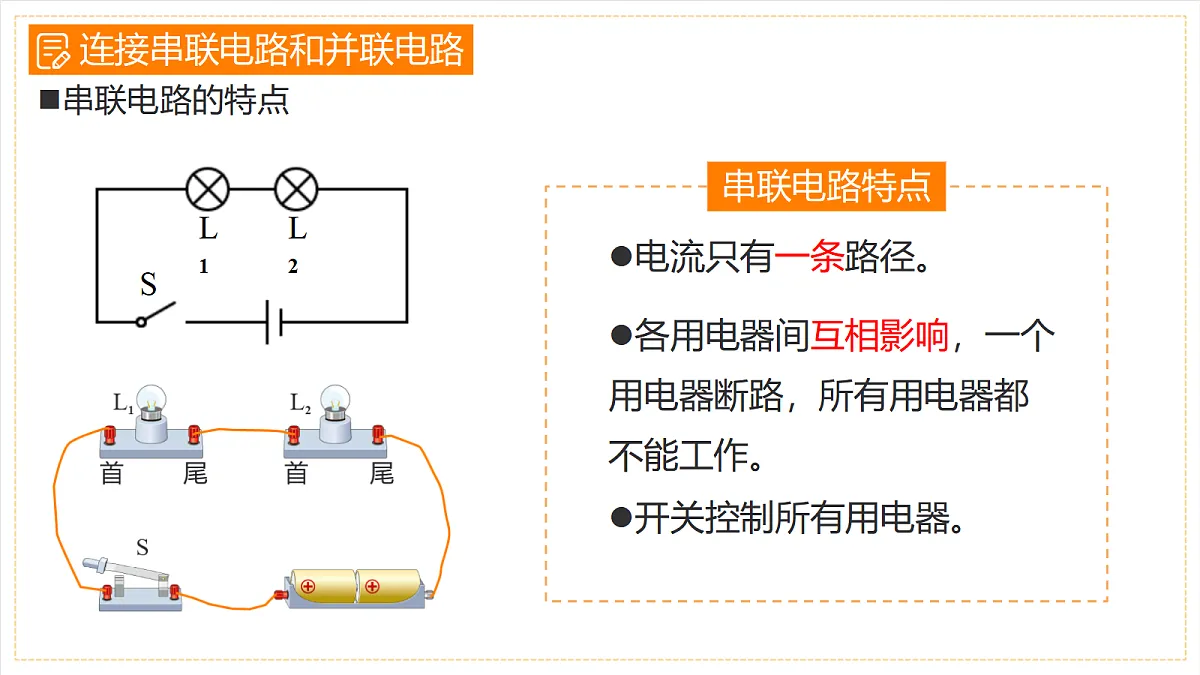

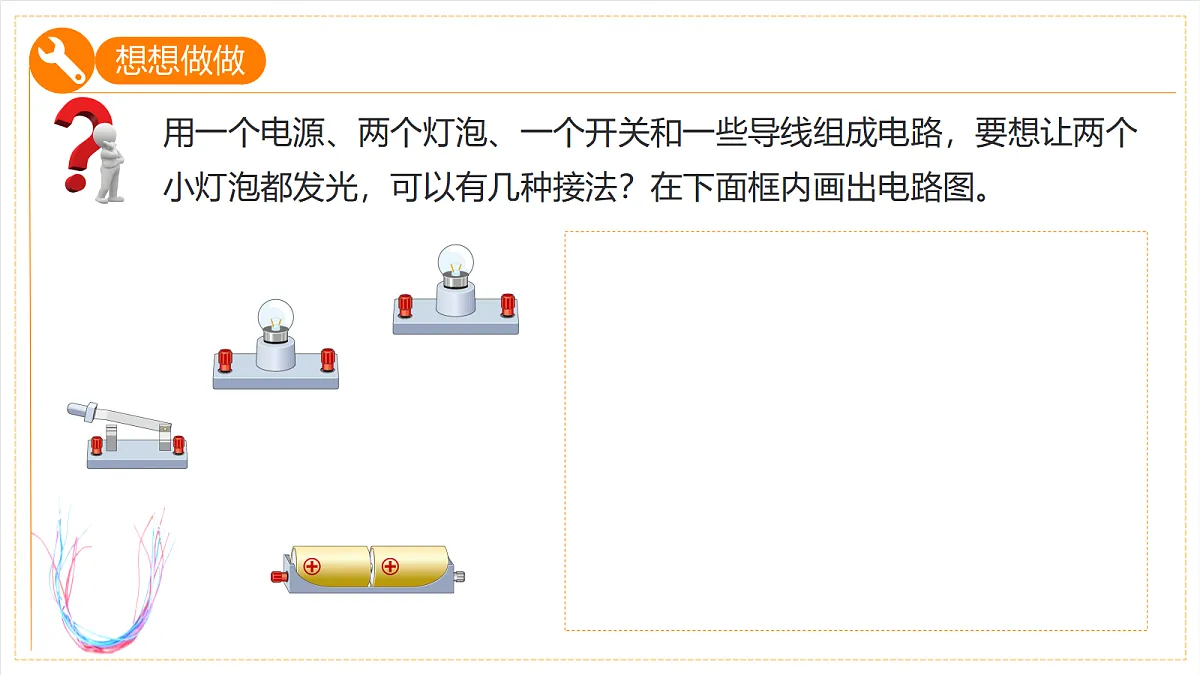

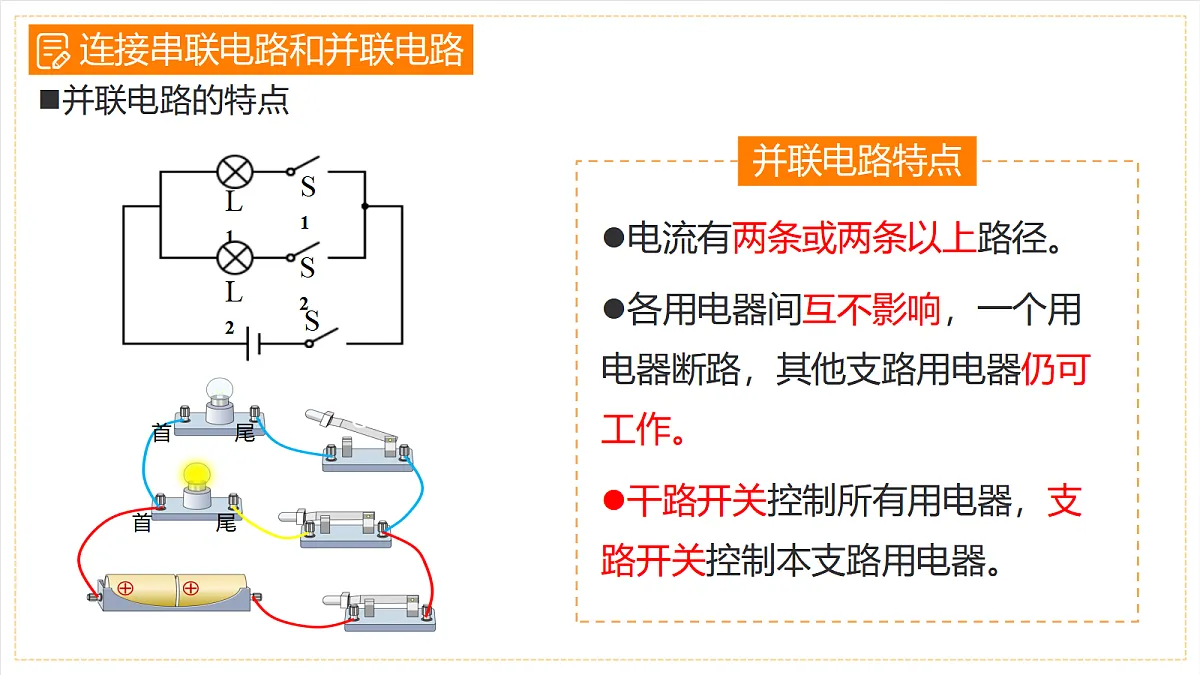

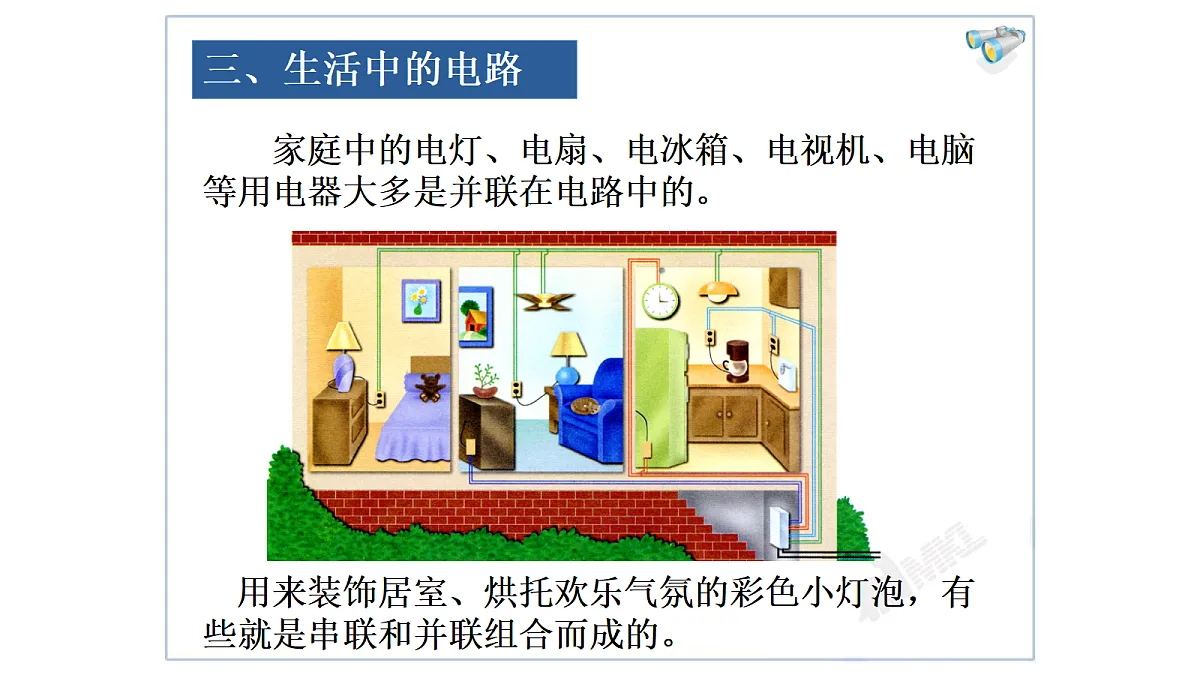

人教版第十五章第3节串 联 电路和 并 联电路节日小彩灯是怎样连接的？想想做做用一个电源、两个灯泡、一个开关和一些导线组成电路，要想让两个小灯泡都发光，可以有几种接法？在下面框内画出电路图。串联电路的特点电流只有一条路径。各用电器间互相影响，一个用电器断路，所有用电器都不能工作。开关控制所有用电器。并联电路的特点电流有两条或两条以上路径。各用电器间互不影响，一个用电器断路，其他支路用电器仍可工作。干路开关控制所有用电器，支路开关控制本支路用电器。　　家庭中的电灯、电扇、电冰箱、电视机、电脑等用电器大多是并联在电路中的。三、生活中的电路 用来装饰居室、烘托欢乐气氛的彩色小灯泡，有些就是串联和并联组合而成的。教材P43　　1．根据电路图连接实物电路。　　2．根据实物电路画电路图。　　4．改动一根导线，使开关S控制小灯泡L1。　　5．开关闭合后，会出现什么情况？改一根线，使它成为并联电路。
