初中物理沪粤版（2024）九年级上册（2024）15.3 用电器的正确使用说课课件ppt

这是一份初中物理沪粤版（2024）九年级上册（2024）15.3 用电器的正确使用说课课件ppt，共29页。

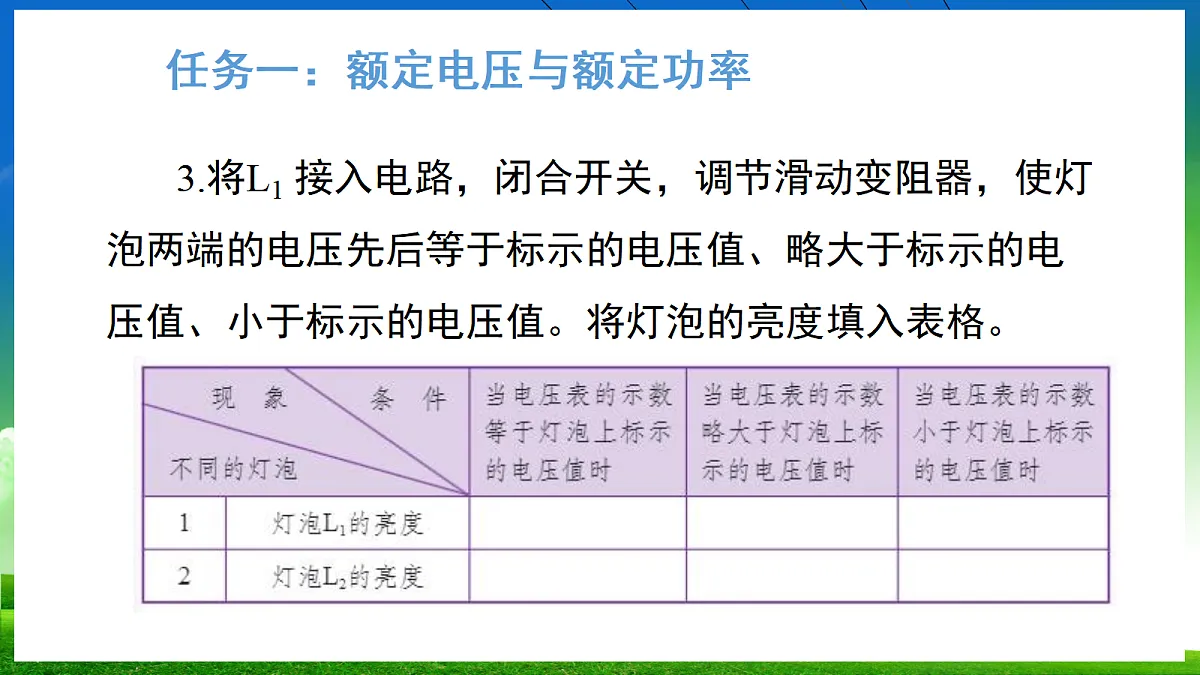

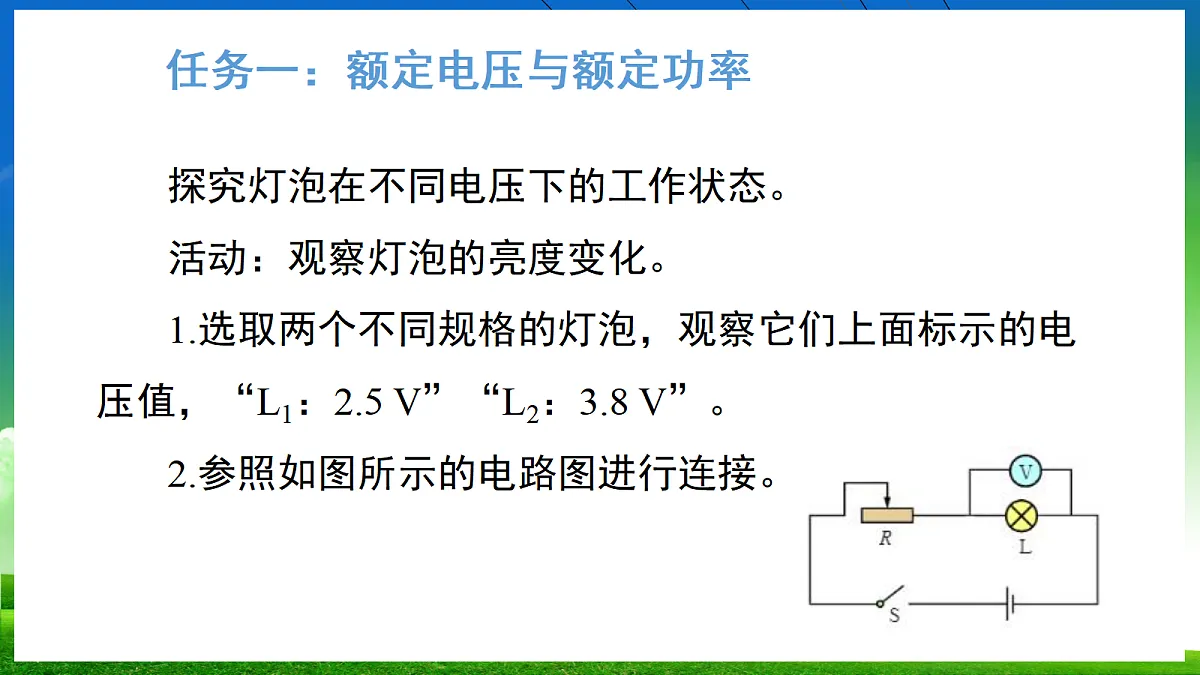

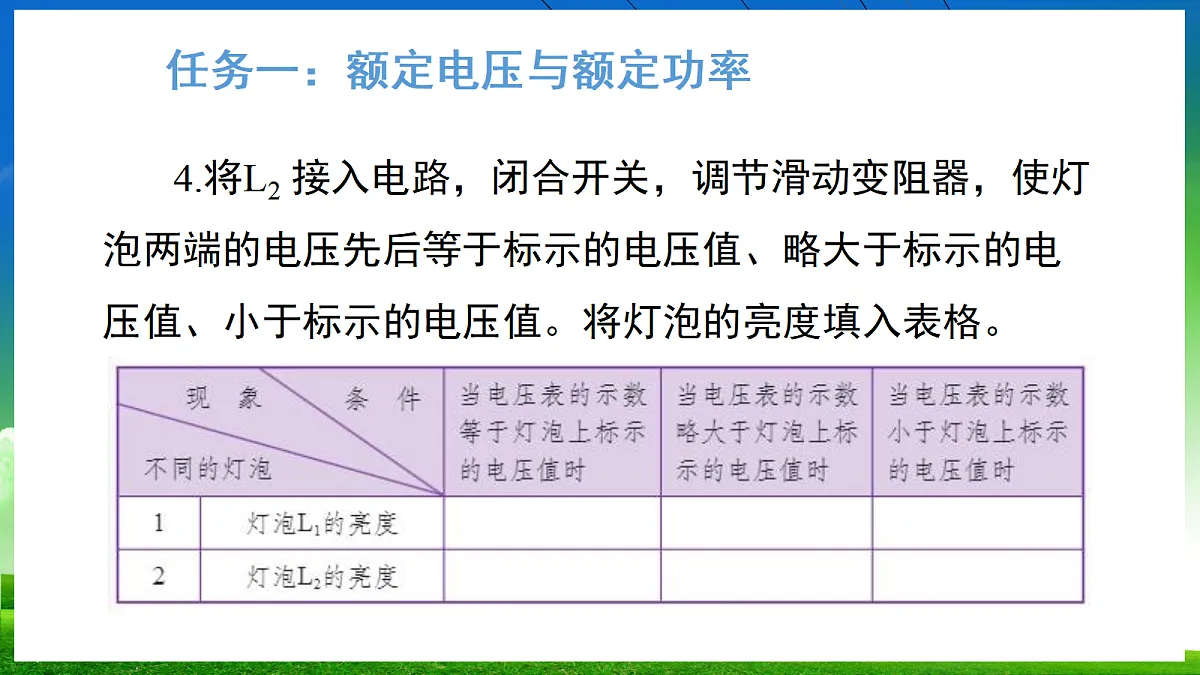

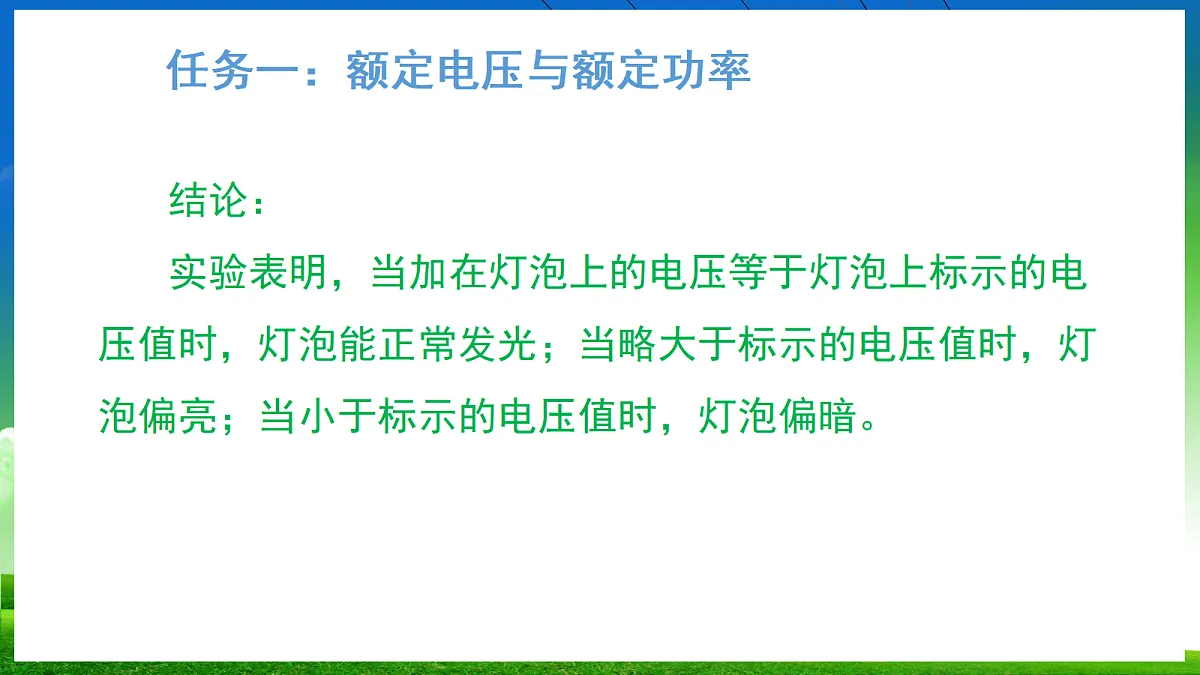

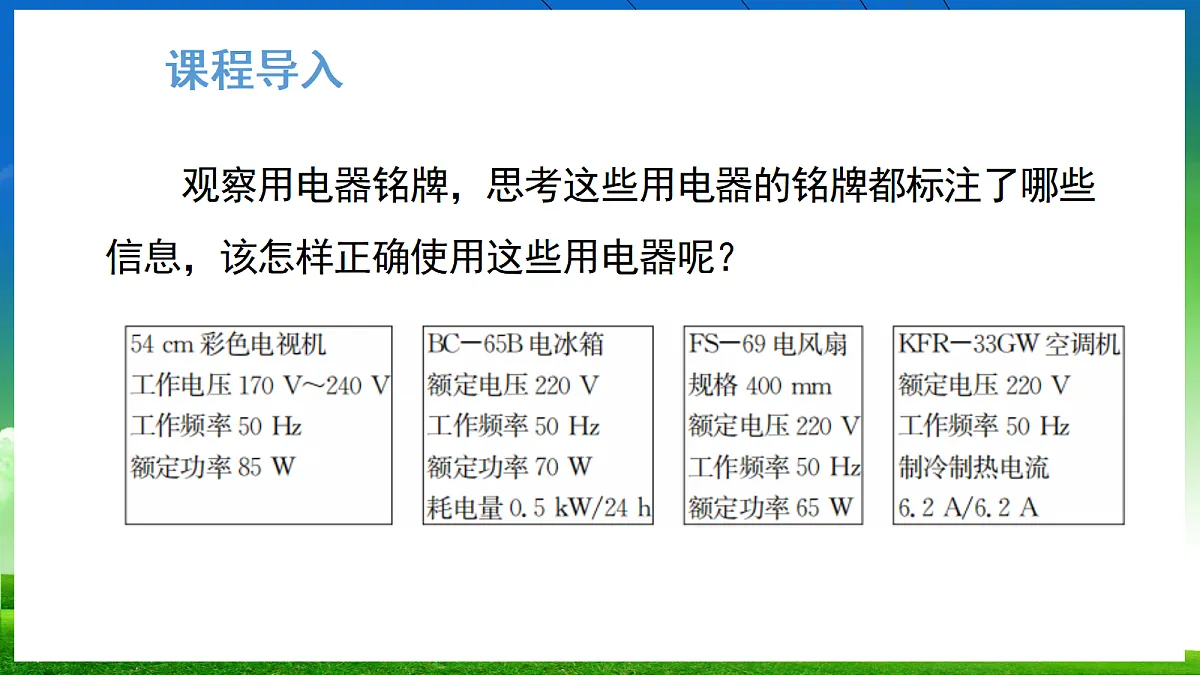

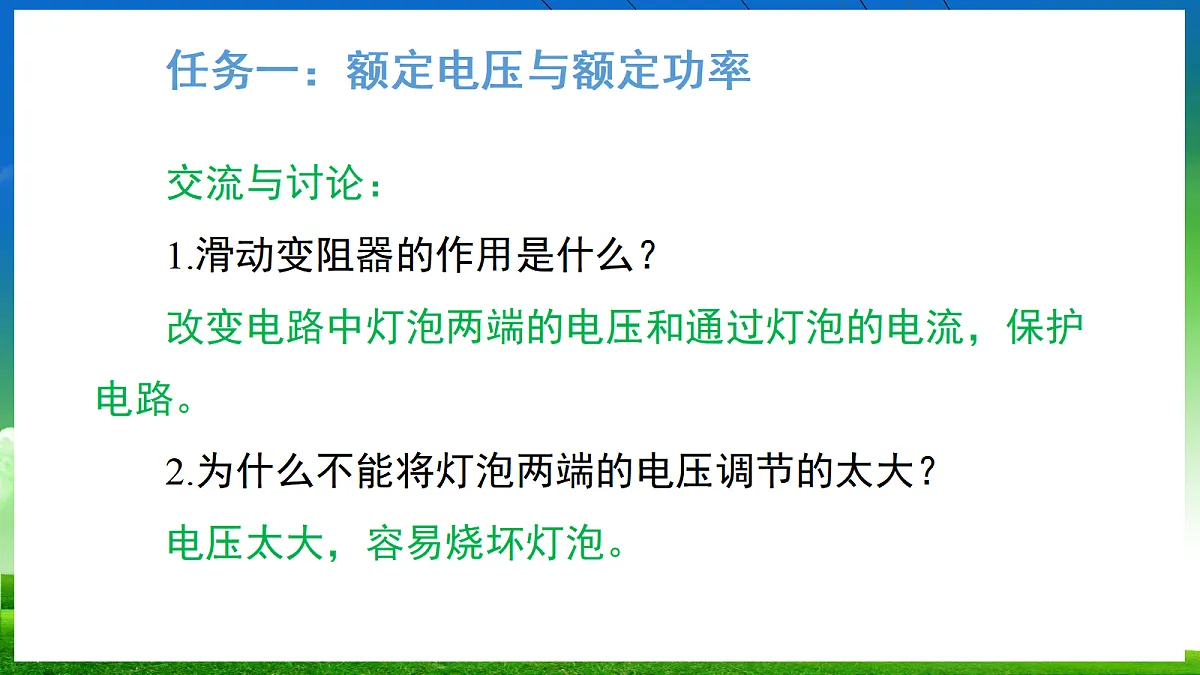

沪粤版(2024)物理九年级上册第十五章　电能与电功率第3节　用电器的正确使用1.在物理学中，用电器正常工作时的电压值和电流值，分别叫做 和 。在额定电压下工作时的电功率，叫做 。2.用电器在实际电压下工作的功率，叫做 。预习清单额定电压额定电流额定功率实际功率课程导入观察用电器铭牌，思考这些用电器的铭牌都标注了哪些信息，该怎样正确使用这些用电器呢？任务一：额定电压与额定功率探究灯泡在不同电压下的工作状态。活动：观察灯泡的亮度变化。1.选取两个不同规格的灯泡，观察它们上面标示的电压值，“L1：2.5 V”“L2：3.8 V”。2.参照如图所示的电路图进行连接。任务一：额定电压与额定功率3.将L1 接入电路，闭合开关，调节滑动变阻器，使灯泡两端的电压先后等于标示的电压值、略大于标示的电压值、小于标示的电压值。将灯泡的亮度填入表格。任务一：额定电压与额定功率4.将L2 接入电路，闭合开关，调节滑动变阻器，使灯泡两端的电压先后等于标示的电压值、略大于标示的电压值、小于标示的电压值。将灯泡的亮度填入表格。任务一：额定电压与额定功率结论：实验表明，当加在灯泡上的电压等于灯泡上标示的电压值时，灯泡能正常发光；当略大于标示的电压值时，灯泡偏亮；当小于标示的电压值时，灯泡偏暗。任务一：额定电压与额定功率交流与讨论：1.滑动变阻器的作用是什么？改变电路中灯泡两端的电压和通过灯泡的电流，保护电路。2.为什么不能将灯泡两端的电压调节的太大？电压太大，容易烧坏灯泡。任务一：额定电压与额定功率(1)额定电压：在物理学中，用电器正常工作时的电压值，叫做额定电压。(2)额定电流：在物理学中，用电器正常工作时的电流值，叫做额定电流。(3)额定功率：在物理学中，用电器在额定电压下工作时的电功率，叫做额定功率。任务一：额定电压与额定功率一般来说，用电器的铭牌或说明书上均标有额定电压、额定电流或额定功率的数值。在实际使用时，加在用电器两端的电压有时会高于额定电压，有时会低于额定电压，用电器也能工作。这时用电器的工作电压、电流、电功率不再等于标示的额定电压、额定电流、额定功率。相应的实际工作参数称为实际电压、实际电流、实际功率。任务二：测量小灯泡的电功率这里有一个小灯泡(如图所示)，上面标示了它的额定电压3.8 V，但是额定功率却被磨损了，看不清楚，如何才能知道这个小灯泡的额定功率呢？任务二：测量小灯泡的电功率如何测量用电器的电功率。活动1：用伏安法测量小灯泡的电功率1.设计实验。(1)原理：可以根据 P=UI 来计算小灯泡的电功率。(2)方案：将小灯泡接入电路，调节小灯泡两端的电压等于3.8 V，用电流表测出此时的电流值，再用 P=UI 就可计算出小灯泡的额定功率。任务二：测量小灯泡的电功率(3)器材：电压表、电流表、电源、导线、开关、滑动变阻器等。2.设计电路。实验电路：如图所示。任务二：测量小灯泡的电功率3.进行实验。(1)连接电路，将滑动变阻器的滑片置于阻值最大的位置。闭合开关，接通电路。任务二：测量小灯泡的电功率(2)调节滑动变阻器，使小灯泡在额定电压下发光，观察电流表的示数和灯泡的亮度，记录在表中。(3)调节滑动变阻器，使小灯泡两端的电压略高于额定电压，将电流表的示数和灯泡的亮度记录在表中。(4)调节滑动变阻器，使小灯泡两端的电压略低于额定电压，将电流表的示数和灯泡的亮度记录在表中。任务二：测量小灯泡的电功率(5)根据实验数据，计算出不同情况下小灯泡的电功率。由此可得出小灯泡的额定功率为 W。任务二：测量小灯泡的电功率4.交流与讨论。(1)某同学说，在计算小灯泡的额定功率时，应将三次测量的结果求平均值，该同学的建议是否正确？不正确，因为小灯泡在不同电压下工作时的功率不同，求平均值无意义。任务二：测量小灯泡的电功率(2)为什么要进行3次测量？ 还可以怎样分析实验数据？为了探寻小灯泡在不同电压下工作时的功率。实验至少测量三组数据。还可以绘制成小灯泡的 U-I 图像，大量实验表明，小灯泡的 U-I 图像不是一条过原点的直线，小灯泡两端的电压U 和通过它的电流I并非等比例增大。原因是小灯泡的电阻随温度而变化。任务二：测量小灯泡的电功率 任务二：测量小灯泡的电功率 任务二：测量小灯泡的电功率 任务二：测量小灯泡的电功率该同学的说法可以计算出用电器的功率，所以说法合理。但该方案需要数出转盘转动的圈数，可能存在眼睛观察计数不准确的情况，可能存在较大的误差。任务二：测量小灯泡的电功率 任务二：测量小灯泡的电功率 核心总结 课堂评价1.某灯泡上有“220 V 40 W”字样，下列说法中正确的是　　　　　　　　　　　　　　　　　　(　　)A.该灯泡只能在220 V电压下工作B.该灯泡的电功率是40 WC.该灯泡的额定功率是40 WD.该灯泡每秒消耗的电能是40 JC课堂评价2.利用图甲所示的器材，测量小灯泡的电功率。(1)在闭合开关前，滑动变阻器滑片应位于 (选填“左”或“右”)端。左甲　　　　　　　　　　　　乙课堂评价(2)闭合开关后，发现灯泡不亮，电压表有示数，电流表无示数，可能原因是 。(3)排除故障后，再次闭合开关，移动滑动变阻器的滑片，当电压表的示数为2 V 时，电流表的示数如图乙所示，此时电流为 A，小灯泡的功率为 W。小灯泡断路0.3 0.6课堂评价
