初中物理人教版（2024）九年级全册（2024）第二十章 电与磁第4节 电动机集体备课ppt课件

这是一份初中物理人教版（2024）九年级全册（2024）第二十章 电与磁第4节 电动机集体备课ppt课件，共27页。

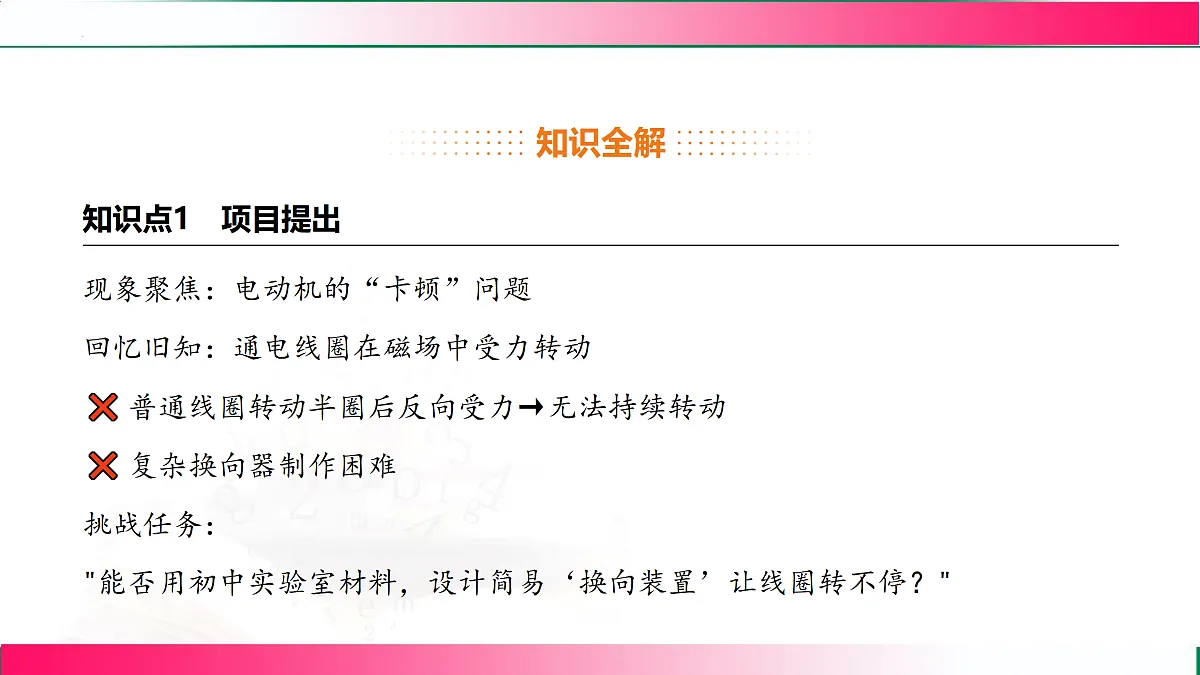

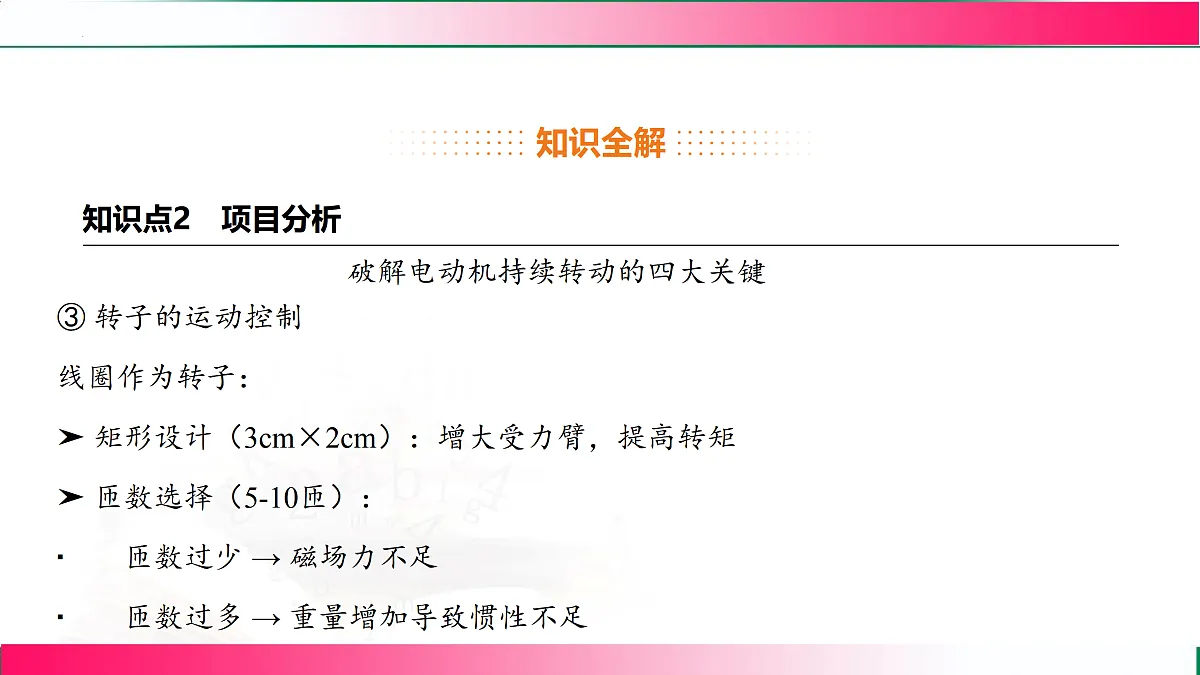

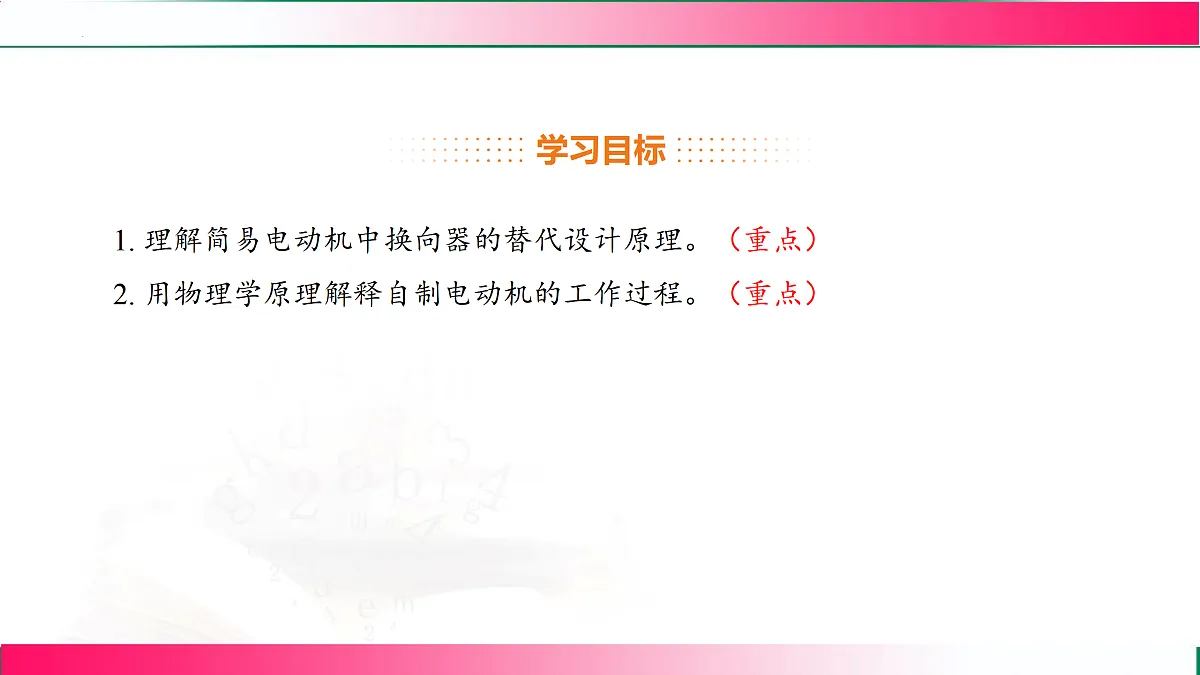

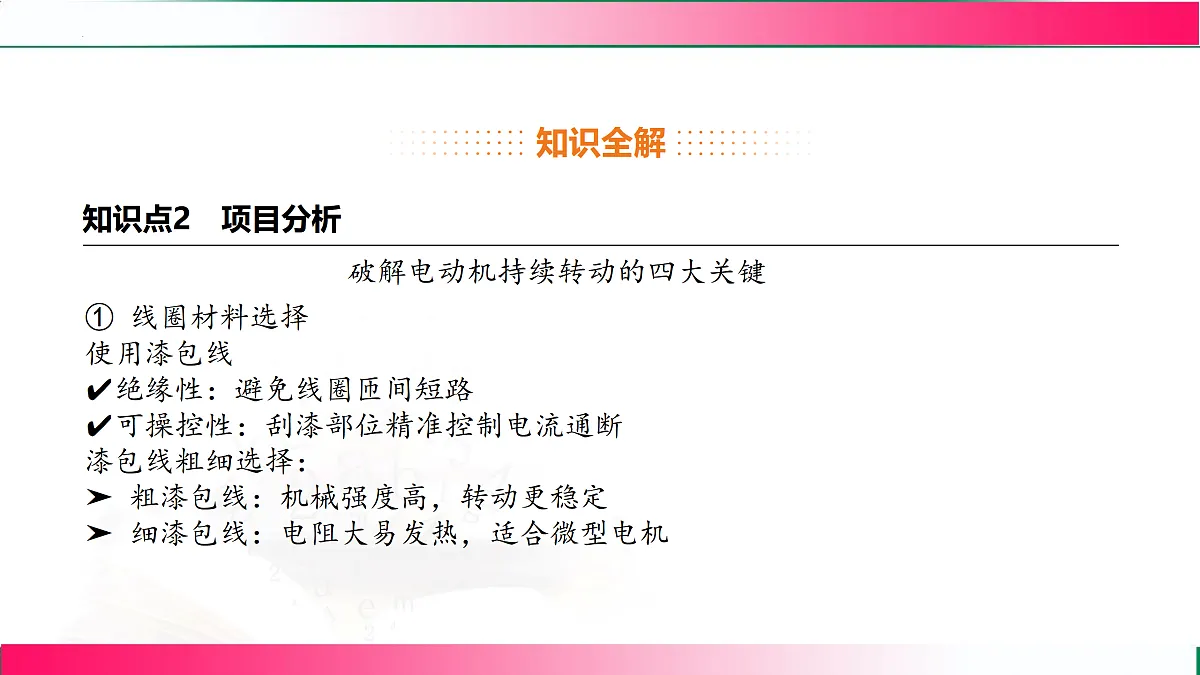

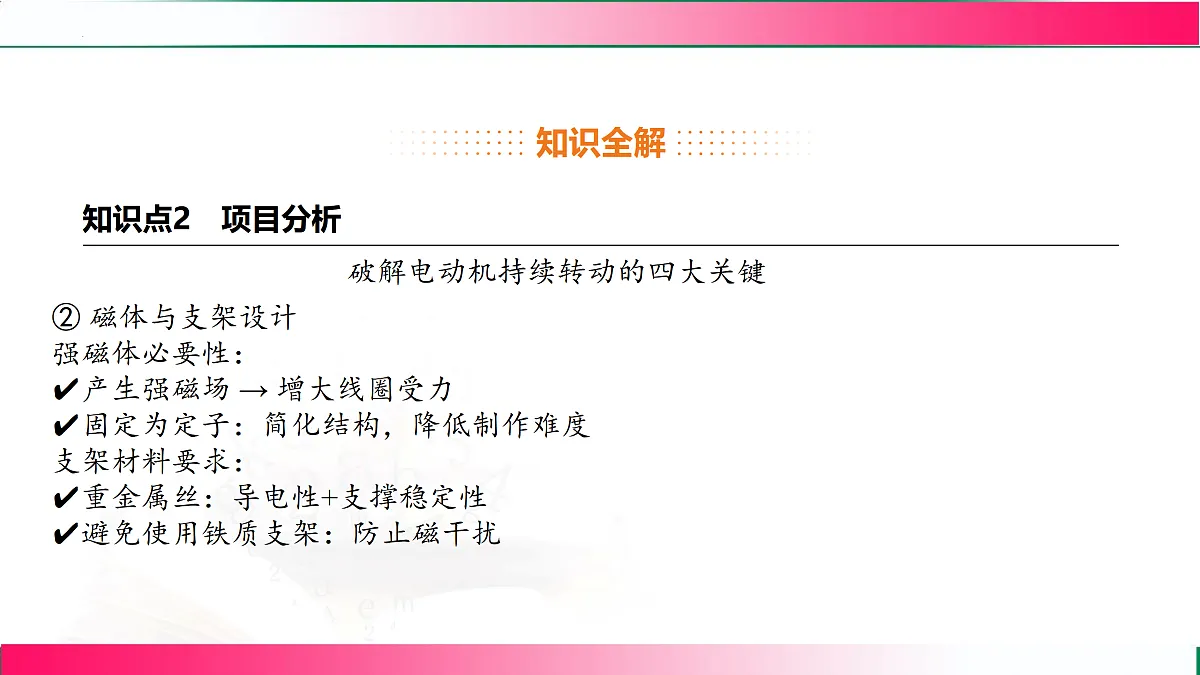

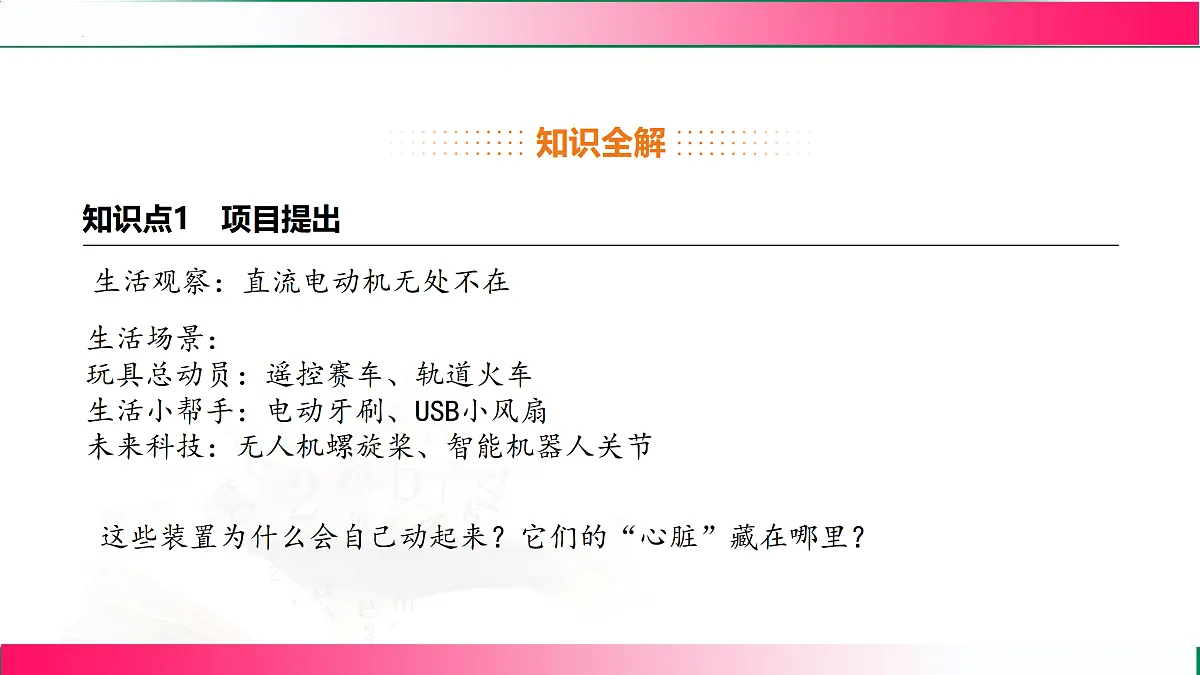

跨学科实践_制作简易直流电动机教案一、教学目标（一）知识与技能目标学生能够综合运用物理学科知识，深入理解直流电动机的工作原理，即通电线圈在磁场中受力转动，以及换向器改变电流方向实现持续转动的机制。熟练掌握电动机制作所需材料的特性与用途，运用数学知识进行简单计算，如根据电源电压选择合适规格的导线和线圈匝数，合理规划电动机各部件的尺寸比例 。学会运用工程技术思维和工具，完成简易直流电动机的制作，掌握焊接、组装等基本操作技能，能够对制作完成的电动机进行调试和优化。（二）过程与方法目标通过小组合作完成简易直流电动机的制作任务，显著提升团队协作、沟通交流和分工合作的能力，学会在团队中发挥各自优势，共同解决问题。在制作过程中，培养学生发现问题、分析问题和解决问题的能力，学会运用多学科知识解决实际问题，如物理原理指导结构设计，数学计算辅助材料选型，技术手段实现制作过程 。经历从设计构思、材料准备、实际制作到调试优化的完整项目过程，掌握项目式学习的方法，提高实践操作和创新设计能力。（三）情感态度与价值观目标充分激发学生对跨学科知识学习和实践的兴趣，体会知识融合在实际创造中的魅力和实用性，增强学生对科学探究和技术创新的热情。培养学生严谨认真、科学求实的态度，以及勇于面对困难、敢于创新和尝试的精神，在遇到制作难题时保持积极探索的心态。增强学生的成就感和自信心，通过成功制作简易直流电动机，让学生感受到自己的创造能力，提升对学习和实践的积极性。二、教学重难点（一）教学重点综合运用物理知识理解直流电动机的工作原理，并将其应用于制作过程中的结构设计和功能实现。掌握简易直流电动机的制作步骤和关键技术，如线圈的绕制、换向器的制作与安装、部件的连接与固定等。学会对制作完成的电动机进行调试，分析和解决制作过程中出现的问题，如电动机不转动、转动不顺畅等。（二）教学难点协调多学科知识，解决制作过程中出现的复杂问题，如如何优化线圈绕制方式和匝数以提高电动机的转速和扭矩，如何保证换向器稳定工作 。确保制作的电动机既满足功能需求，又符合安全规范，如合理选择电源电压，正确连接电路，避免短路和触电风险。培养学生的创新思维，在完成基础制作的前提下，对电动机进行改进和创新设计，如尝试不同的磁场方案或动力传输方式。三、教学方法项目驱动法：以制作简易直流电动机为项目任务，驱动学生主动学习和探索，在完成任务的过程中掌握知识和技能，激发学生的学习动力。小组合作法：组织学生分组进行制作，促进学生之间的交流与合作，发挥团队优势，共同攻克制作过程中的难题，培养学生的合作能力。讲授与指导法：针对制作过程中涉及的物理原理、技术要点和安全规范，进行有针对性的讲解和指导；在学生制作过程中，巡回指导，及时解决学生遇到的问题。案例分析法：展示优秀的简易直流电动机制作案例，引导学生分析其优点和可借鉴之处，启发学生的制作思路，拓宽学生的创新视野。四、教学过程（一）项目导入（10 分钟）情境创设：播放一段精彩的机器人舞蹈视频，视频中的机器人通过内置的电动机实现灵活运动。播放结束后，提问学生：“机器人是如何实现各种动作的？电动机在其中起到了什么作用？” 引发学生的思考和讨论，激发学生对电动机制作的兴趣 。明确任务：向学生明确本次跨学科实践的任务 —— 制作一个简易直流电动机。展示提前制作好的简易直流电动机成品，进行现场演示，让电动机转动起来，展示其工作效果。强调制作要满足能够稳定转动、结构牢固等基本要求 ，同时鼓励学生发挥创意进行优化和改进。（二）知识回顾与拓展（20 分钟）物理知识回顾：带领学生回顾直流电动机的工作原理，包括通电线圈在磁场中受力的原因、左手定则判断受力方向、换向器的作用等物理知识，重点强调电动机持续转动的条件 。通过提问和互动，了解学生对原理的掌握情况。技术与数学知识拓展：技术知识：讲解制作电动机所需的材料和工具，如漆包线、磁铁、电池、导线、小刀、钳子等，介绍每种材料的特性和用途；示范线圈绕制、导线焊接、部件固定等基本技术操作，强调操作规范和安全注意事项，如焊接时防止烫伤，使用小刀刮漆包线时注意安全 。数学知识：讲解如何运用数学知识进行简单计算，如根据电源电压和导线电阻估算合适的线圈匝数，通过测量和计算确定电动机各部件的尺寸比例，确保结构合理稳定 。通过简单的例题演示计算过程，让学生掌握计算方法。创新设计思路启发：展示一些不同设计的简易直流电动机案例，如采用不同形状的磁铁、特殊的线圈绕制方式等，启发学生思考如何在基础制作的基础上进行创新设计，鼓励学生提出独特的想法和方案。（三）小组设计与实践（60 分钟）分组与分工：将学生分成 [X] 个小组，每组 4 - 6 人。小组成员进行分工，如组长负责组织协调和进度把控，材料员负责领取和管理材料，技术员负责技术操作指导，记录员负责记录制作过程和遇到的问题，创新员负责提出创意和改进方案等。设计讨论：各小组根据任务要求和所学知识，讨论简易直流电动机的制作方案。包括确定线圈的绕制方式和匝数、换向器的制作方法、磁铁的安装位置、电动机的整体结构等。教师巡视各小组，参与讨论，提供必要的指导和建议，帮助学生完善设计方案 。制作实践：小组根据设计方案开始制作简易直流电动机。成员各司其职，按照操作规范进行材料加工、部件制作和组装。教师在教室巡回指导，密切关注学生的制作过程，及时纠正不规范操作，解答学生的疑问，帮助学生解决遇到的技术难题，如线圈短路、换向器接触不良等 。调试优化：制作完成后，各小组对电动机进行调试。接通电源，观察电动机的转动情况，如是否转动、转速快慢、转动是否稳定等。如果电动机不能正常工作，引导学生运用所学知识进行故障排查，如检查电路连接是否正确、换向器是否正常工作、磁场强度是否合适等，并进行相应的优化改进 。（四）成果展示与评价（25 分钟）小组汇报：各小组由代表进行成果展示，介绍小组制作的简易直流电动机的设计思路、创新点、制作过程中遇到的问题和解决方法，以及最终的工作效果。展示形式可以是实物演示、操作讲解、制作过程视频播放等 。师生评价：其他小组和教师对每个小组的作品进行评价，从电动机的工作性能（如转速、稳定性）、结构设计（如合理性、牢固性）、创新创意（如独特的设计和改进）、团队协作等方面进行打分和点评，提出改进建议。评价过程中，引导学生发现他人作品的优点，学习借鉴，同时反思自己小组作品的不足之处 。总结提升：教师对本次跨学科实践活动进行总结，强调制作过程中跨学科知识运用的重要性，对学生的表现进行整体评价和鼓励，针对共性问题进行集中讲解和指导，如常见的制作错误和改进方法 。（五）课后拓展（布置作业）让学生根据课堂评价和建议，进一步优化自己小组制作的简易直流电动机，尝试不同的改进方案，观察效果变化 。鼓励学生查阅资料，了解电动机在现代科技中的更多应用和发展趋势，如新能源汽车电机、无人机电机等，并撰写一篇关于电动机应用与发展的小报告 。这份教案以实践项目推动学生跨学科学习。若你对教学环节时长、制作难度设定、评价方式等方面有新想法，欢迎随时和我说。1. 理解简易电动机中换向器的替代设计原理。（重点）2. 用物理学原理解释自制电动机的工作过程。（重点）知识点1　项目提出生活场景：玩具总动员：遥控赛车、轨道火车​生活小帮手：电动牙刷、USB小风扇​未来科技：无人机螺旋桨、智能机器人关节这些装置为什么会自己动起来？它们的“心脏”藏在哪里？生活观察：直流电动机无处不在知识点1　项目提出现象聚焦：电动机的“卡顿”问题​回忆旧知：通电线圈在磁场中受力转动​❌ 普通线圈转动半圈后反向受力→无法持续转动❌ 复杂换向器制作困难挑战任务："能否用初中实验室材料，设计简易‘换向装置’让线圈转不停？"知识点2　项目分析破解电动机持续转动的四大关键① 线圈材料选择​使用漆包线✔绝缘性：避免线圈匝间短路✔可操控性：刮漆部位精准控制电流通断漆包线粗细选择：➤ 粗漆包线：机械强度高，转动更稳定➤ 细漆包线：电阻大易发热，适合微型电机知识点2　项目分析② 磁体与支架设计​强磁体必要性：✔产生强磁场 → 增大线圈受力✔固定为定子：简化结构，降低制作难度​支架材料要求：✔重金属丝：导电性+支撑稳定性✔避免使用铁质支架：防止磁干扰破解电动机持续转动的四大关键知识点2　项目分析③ 转子的运动控制​线圈作为转子：➤ 矩形设计（3cm×2cm）：增大受力臂，提高转矩➤ 匝数选择（5-10匝）：▪️ 匝数过少 → 磁场力不足▪️ 匝数过多 → 重量增加导致惯性不足破解电动机持续转动的四大关键知识点2　项目分析④换向功能的替代方案​刮漆法实现半周通电​：✔左端全刮：确保与支架始终导电 → 电流输入✔右端半周刮：▪上半周接触 → 通电受力转动▪下半周断开 → 靠惯性通过破解电动机持续转动的四大关键知识点2　项目分析（常见问题库）​知识点3 项目实施四步打造你的专属电动机！步骤1：绕制线圈——制作核心转子视觉化操作指南​：​选材裁剪：取直径约0.5mm的粗漆包线，剪取长度约30cm​工具：直尺标记3cm×2cm区域，硬纸板辅助定型​绕线技巧：沿3cm边绕5-10匝，保持匝间紧密无重叠​▪匝数建议：选5匝▪转轴预留：两端各留2cm直导线作为转轴知识点3 项目实施步骤2：刮漆处理——破解换向密码​左端：用刀片彻底刮净绝缘漆，露出铜色金属光泽​右端：仅刮除半周（180°）绝缘漆▪方法：转轴平放桌面，刮朝上一侧的半周▪验证：用万用表检测刮漆区导电性安全警示​⚠️："刮漆时刀片向外推，戴防护手套！"四步打造你的专属电动机！知识点3 项目实施步骤3：组装支架——搭建导电桥梁1.​支架制作：材料：直径1mm以上铜丝或铁夹子金属丝弯折要求：▪️ 高度匹配线圈转轴（约2cm高）▪️ 顶部开V型槽（减少转轴摩擦）2.​电路连接：支架底部固定于硬纸板，分别连接电池正负极​导电测试：用导线短接支架，观察电池是否发热四步打造你的专属电动机！知识点3 项目实施步骤4：放置磁体与调试启动1.​磁体定位：强磁体平放在线圈正下方，N、S极方向与线圈平面平行​磁场验证：撒铁屑观察磁感线分布​2.启动秘诀：轻推线圈至倾斜30°位置释放​成功标志：持续转动超过10圈四步打造你的专属电动机！知识点3 项目实施安全与注意事项！​1. 小刀刮漆包线：手手很重要！​? ​刮漆操作："刮漆时刀片向外推，别对着手指！"（想象你在削铅笔，但更小心）建议戴劳保手套（实验室那种白手套超酷的！）​偷懒警告：别用牙咬漆皮！铜线扎嘴超痛~2. 电池安全：别让电池"生气"！​? ​电路连接："正负极别接反！"（电池盒标有+−号，瞪大眼睛看清楚）​短路警告：别让导线两头直接碰一起！会冒烟+烫手！电池发热立刻停用（摸起来比奶茶还烫？赶紧找老师！） 展示交流课堂活动设计：品展示会：我的电动机超酷！​任务卡：​晒设计：? "举起你的线圈！说出刮漆半周的操作理由~"​秀成果：? "三秒倒计时，看谁的线圈转得最持久！"（全班一起喊：“3—2—1—转！”拿手机录慢动作）互动投票："给最炫电动机点赞！? 最佳设计奖/最稳转速奖"展示交流改进脑洞：未来工程师计划奇葩方案收集："给线圈穿LED灯，转起来就是光剑！"（配星球大战BGM）"把磁铁换成电磁铁，手机蓝牙控制转速！"（虽然现在做不到，但做梦免费~）老师灵魂拷问："如果让你花10块钱升级，你买更粗的线、更强的磁铁，还是买轴承？为什么？【项目提出】生活中有许多地方会用到直流电动机，例如爸爸的电动剃须刀、夏天使用的手持式微风扇都是用直流电动机来驱动的。直流电动机的工作原理是利用__________在______中受力转动，利用________及时改变线圈中的电流______使得线圈持续转动的；下面制作一台简易的直流电动机。通电线圈磁场换向器方向【项目分析】1.根据电动机的原理知，电动机主要由______和______组成，因而要制作直流电动机，必须用________制成线圈，且保证各圈导线之间是绝缘的，磁体要尽可能的磁性较____。线圈磁体漆包线强2.为了便于快速转动，选择______作为转子，______作为定子。3.没有换向器时，______（填“能”或“不能”）改变电流方向，但可以切断电流，避免电动机反向受力而停止转动。线圈磁体不能【项目实施】 5.由于线圈是回形的，当线圈始终通电时，上下两个边中的电流方向是______（填“相同”或“相反”）的；下方的磁体的磁场方向不变，两个边轮流处于下方时，受力方向______，会使线圈__________。如果把这个反向转动的力去掉，也就是在线圈转动的上半周通电，下半周断电，线圈依靠______能连续转动，因而用小刀刮去线圈两端引线的漆皮时，把一端全部刮掉，另一端只刮______，组装好电动机。相反相反来回晃动惯性半周6.接好电路后，用手轻轻推动后，观察到线圈转动，此时将____能转化为______能。电机械【展示交流】7.转子在转动时，转轴受到的摩擦主要来源于支撑结构和电刷接触等。对实验可能造成的影响有：①摩擦会消耗部分机械能；②发热现象等。8.如果整个制作没有问题，但接上电源后线圈不动，这时应做哪些尝试？（写出两点即可）【解】（1）检查线圈中是否有电；（2）检查磁体是否具有磁性等。9.通电后线圈能转动，如果要改变转动方向，可以采取什么做法？【解】（1）对调磁体两极；（2）对调电源两极。【项目拓展】 1.2制作简易直流电动机项目实施项目提出项目分析
