沪粤版（2024）八年级上册（2024）凸透镜成像规律课文ppt课件

这是一份沪粤版（2024）八年级上册（2024）凸透镜成像规律课文ppt课件，共23页。PPT课件主要包含了新课引入，新课讲授，像和物体在凸透镜两侧，像和物体在凸透镜同侧，课堂小结，随堂练习1等内容，欢迎下载使用。
日常生活中的放大镜中间比边缘厚，属于一种凸透镜，将凸透镜靠近物体时，我们可以看到放大的像，而当放大镜与物体相距较远时，看到的像则会缩小。
凸透镜成像是否有特定的规律？

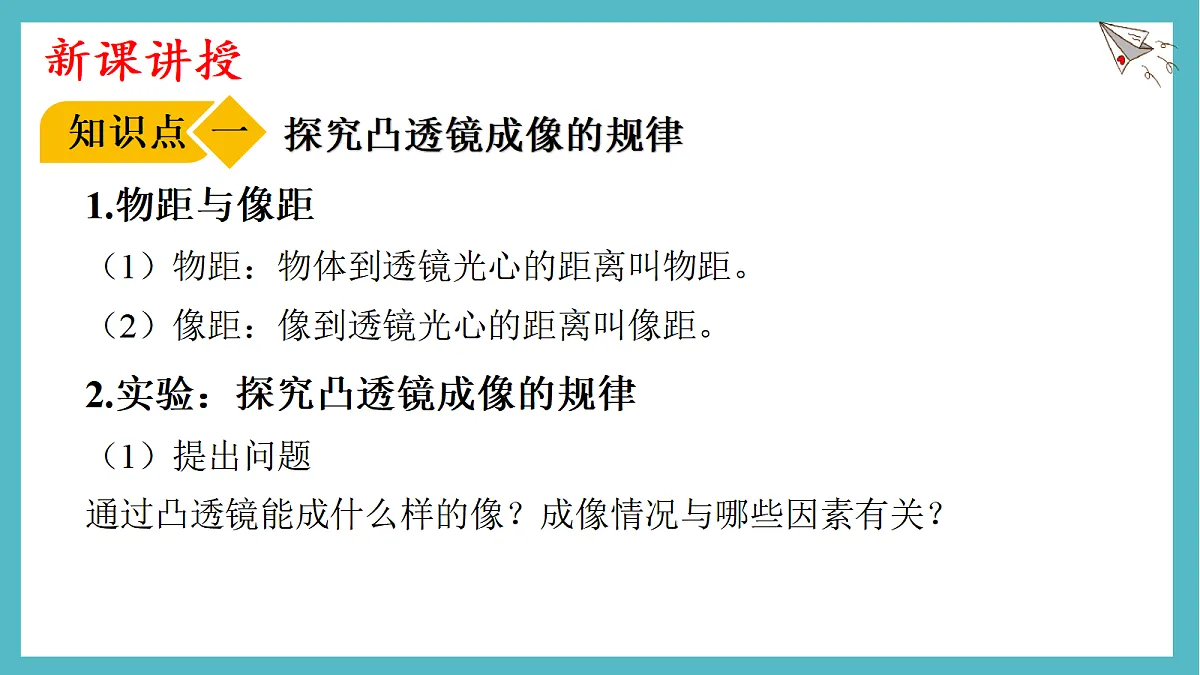

1.物距与像距（1）物距：物体到透镜光心的距离叫物距。（2）像距：像到透镜光心的距离叫像距。
2.实验：探究凸透镜成像的规律（1）提出问题通过凸透镜能成什么样的像？成像情况与哪些因素有关？

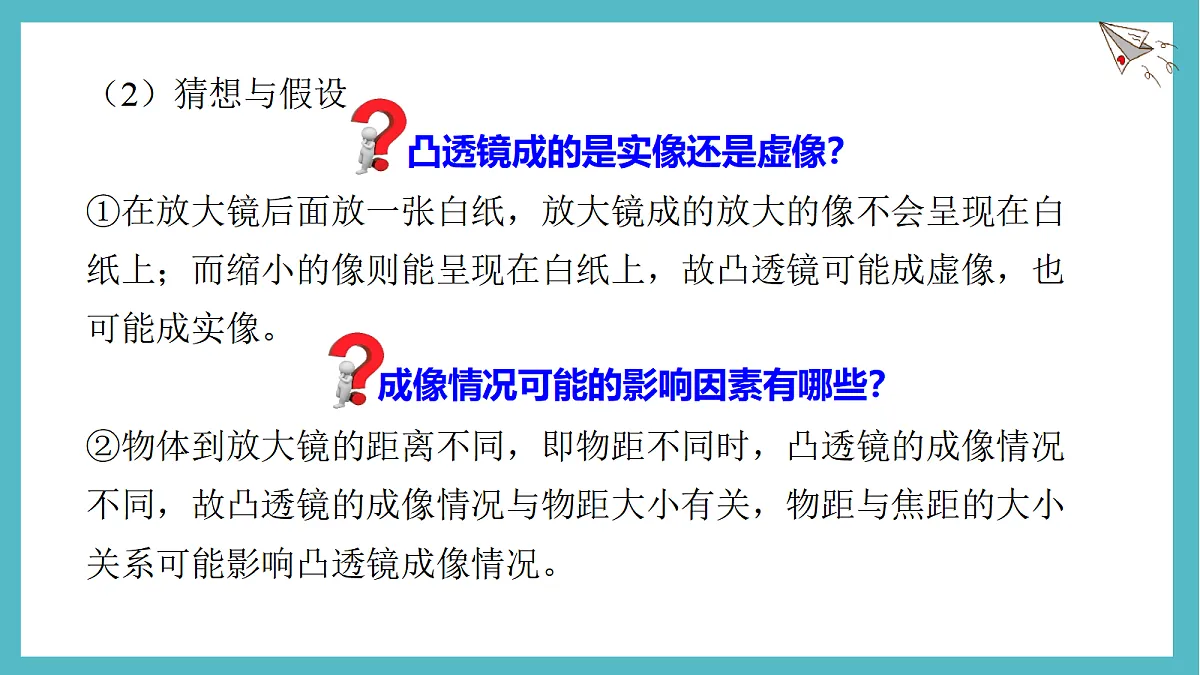

（2）猜想与假设①在放大镜后面放一张白纸，放大镜成的放大的像不会呈现在白纸上；而缩小的像则能呈现在白纸上，故凸透镜可能成虚像，也可能成实像。②物体到放大镜的距离不同，即物距不同时，凸透镜的成像情况不同，故凸透镜的成像情况与物距大小有关，物距与焦距的大小关系可能影响凸透镜成像情况。

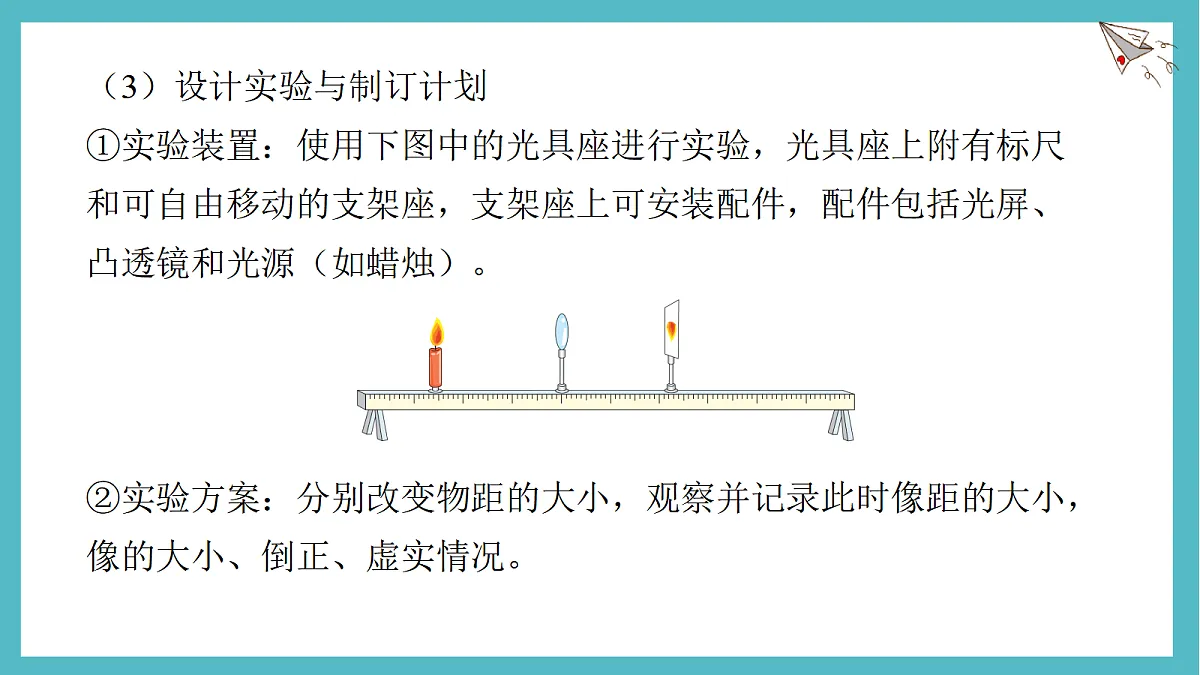

（3）设计实验与制订计划①实验装置：使用下图中的光具座进行实验，光具座上附有标尺和可自由移动的支架座，支架座上可安装配件，配件包括光屏、凸透镜和光源（如蜡烛）。②实验方案：分别改变物距的大小，观察并记录此时像距的大小，像的大小、倒正、虚实情况。

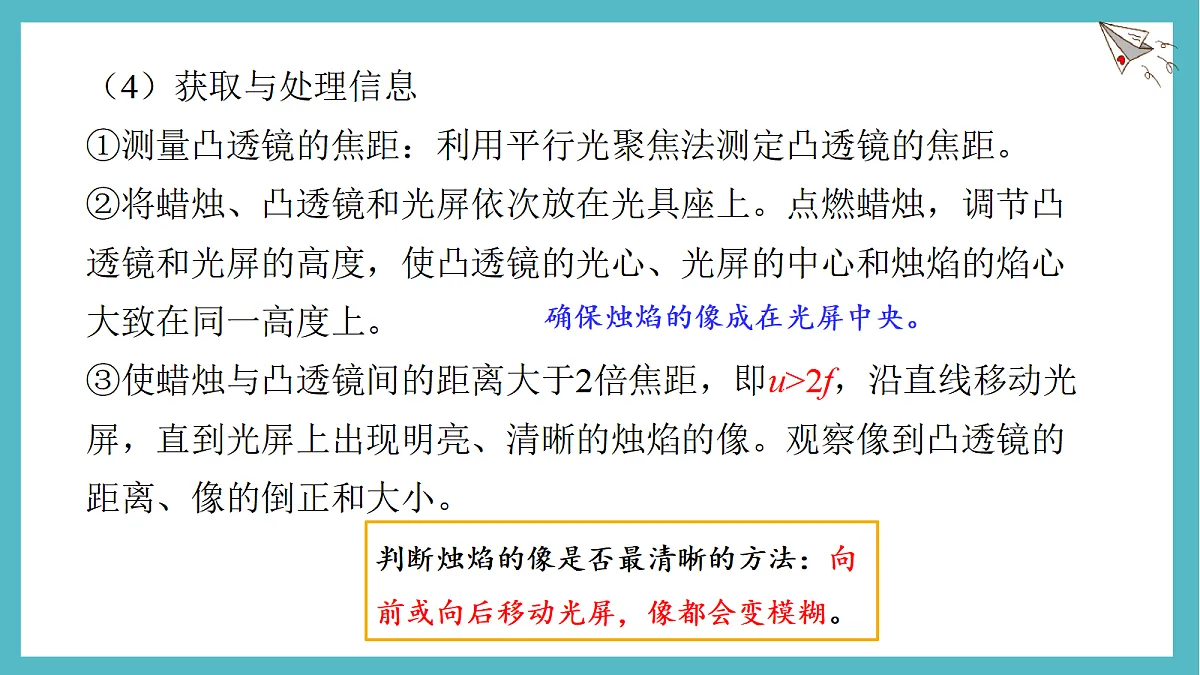

（4）获取与处理信息①测量凸透镜的焦距：利用平行光聚焦法测定凸透镜的焦距。②将蜡烛、凸透镜和光屏依次放在光具座上。点燃蜡烛，调节凸透镜和光屏的高度，使凸透镜的光心、光屏的中心和烛焰的焰心大致在同一高度上。③使蜡烛与凸透镜间的距离大于2倍焦距，即u>2f，沿直线移动光屏，直到光屏上出现明亮、清晰的烛焰的像。观察像到凸透镜的距离、像的倒正和大小。
确保烛焰的像成在光屏中央。
判断烛焰的像是否最清晰的方法：向前或向后移动光屏，像都会变模糊。

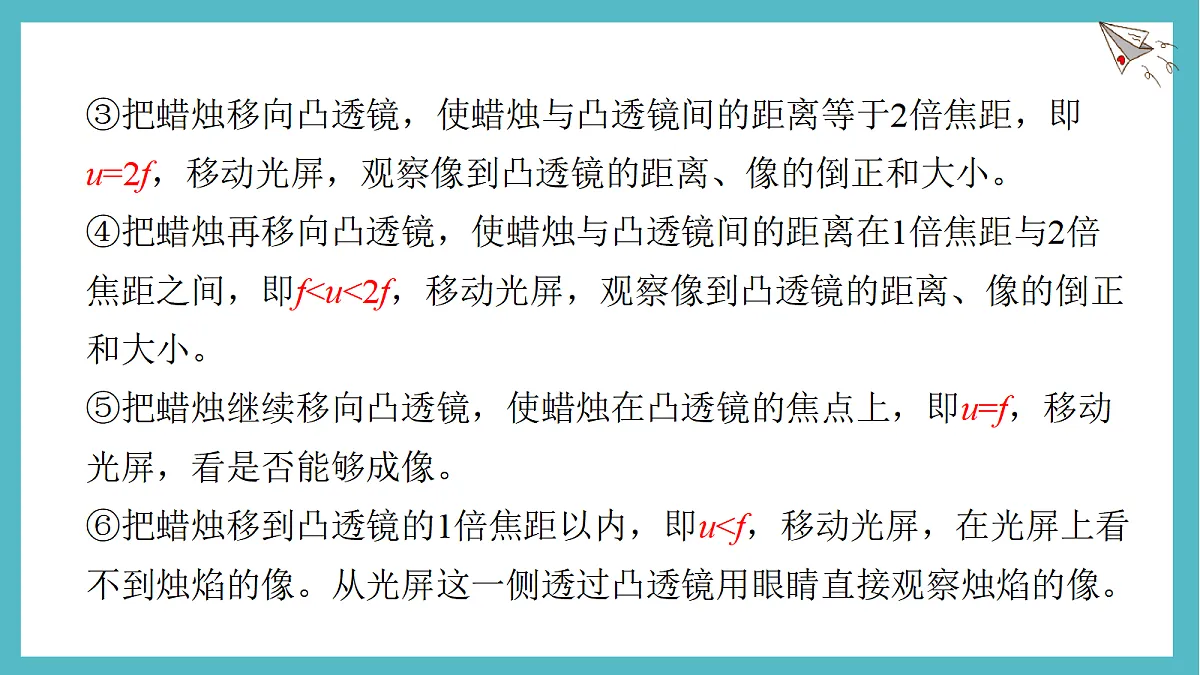

③把蜡烛移向凸透镜，使蜡烛与凸透镜间的距离等于2倍焦距，即u=2f，移动光屏，观察像到凸透镜的距离、像的倒正和大小。④把蜡烛再移向凸透镜，使蜡烛与凸透镜间的距离在1倍焦距与2倍焦距之间，即f
