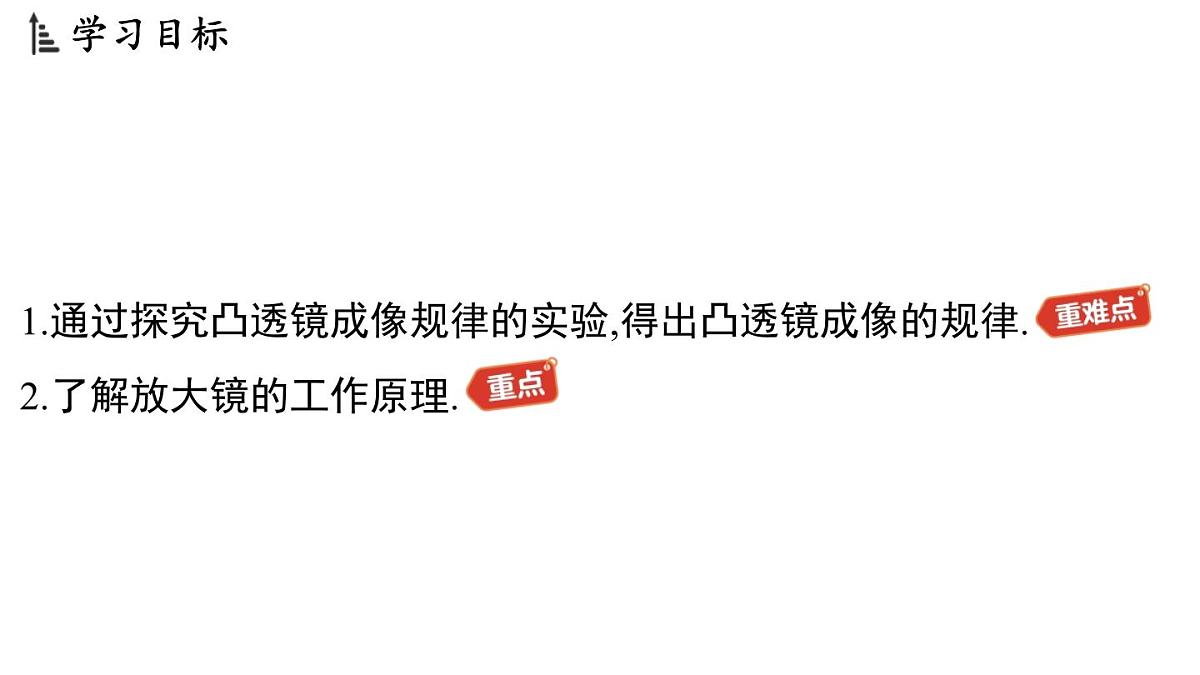

1.通过探究凸透镜成像规律的实验,得出凸透镜成像的规律. 2.了解放大镜的工作原理.

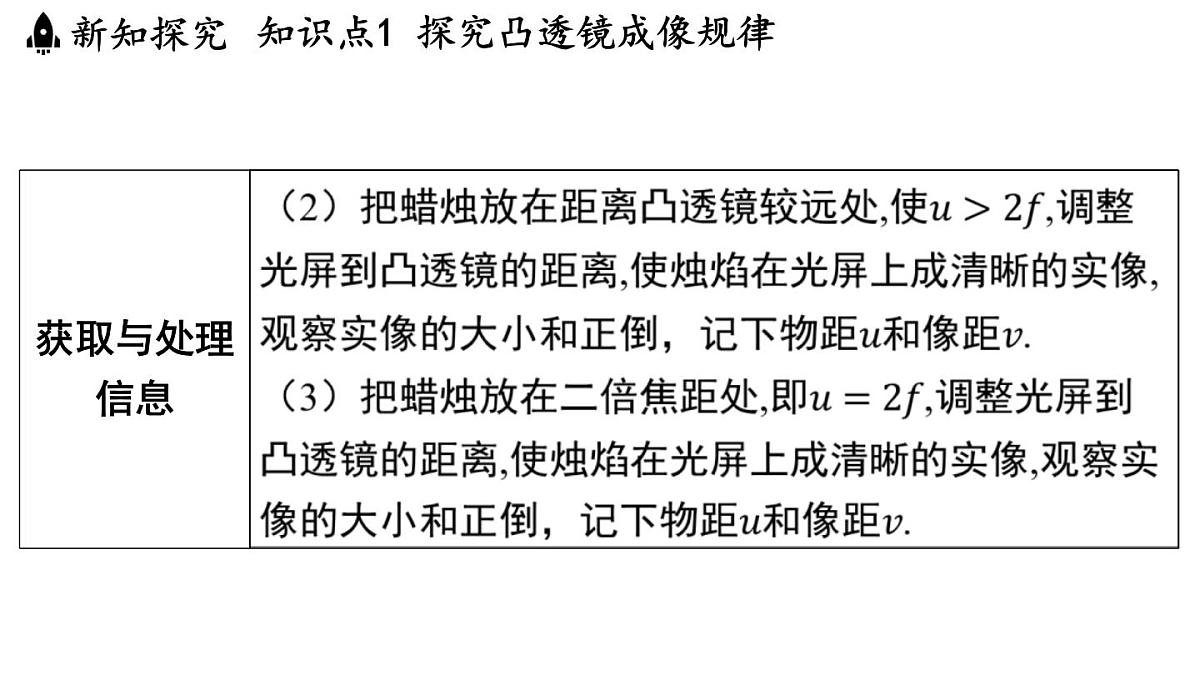

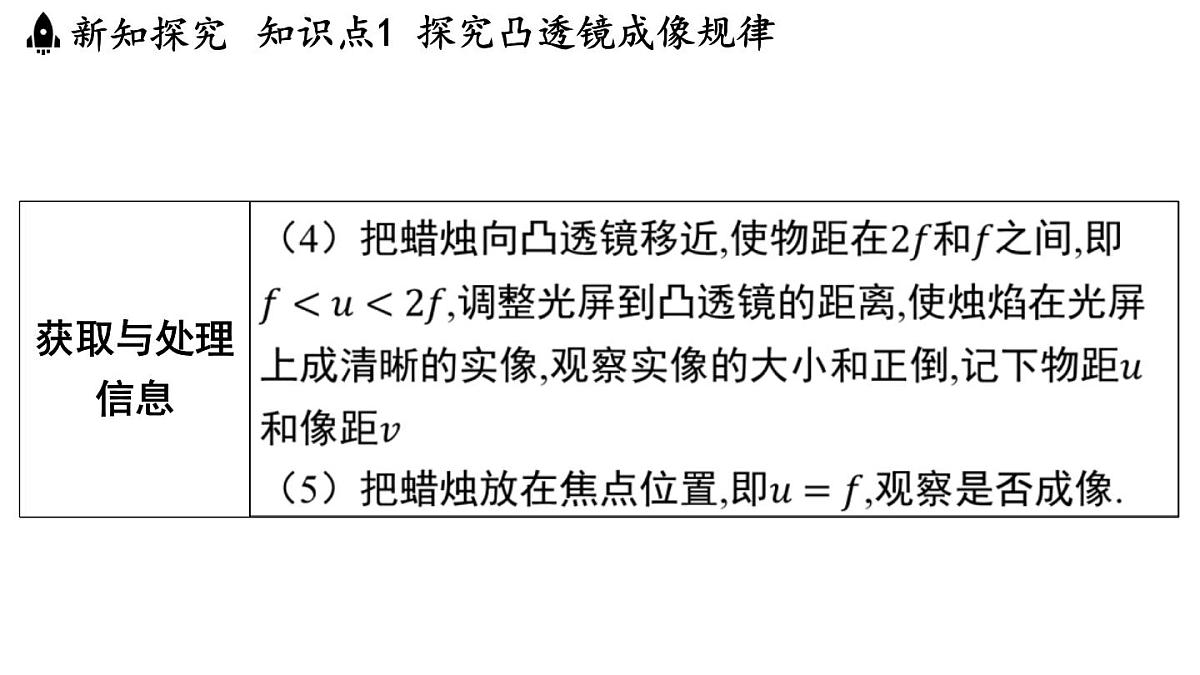

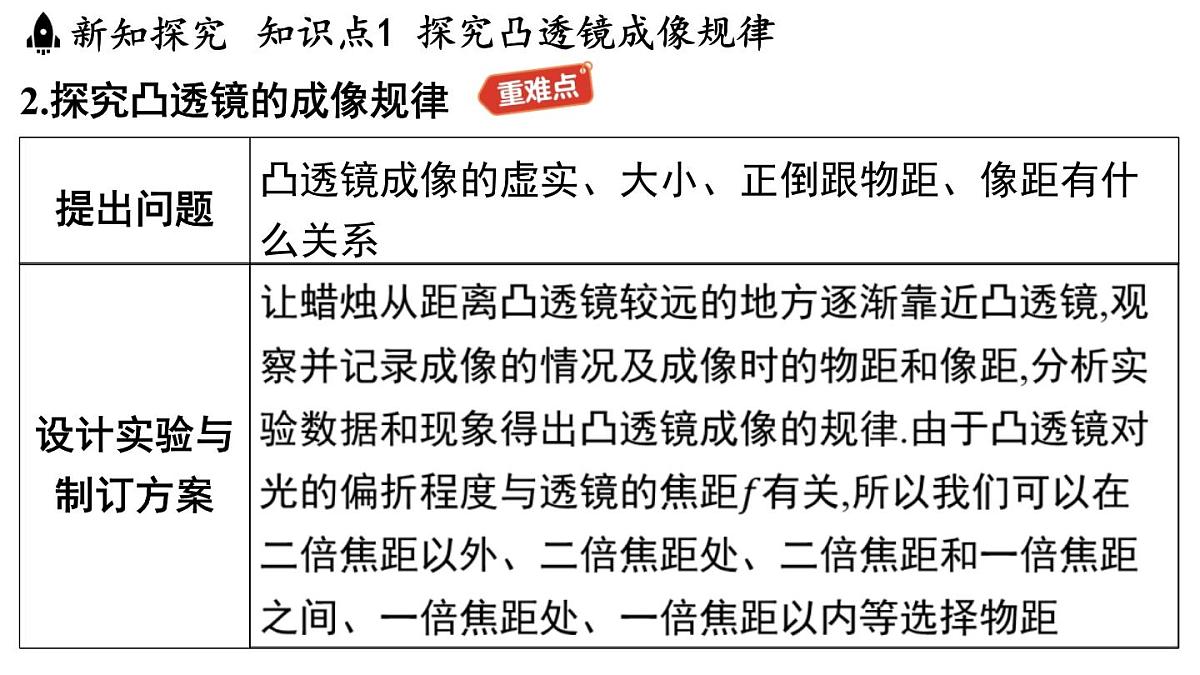

2.探究凸透镜的成像规律
教材深挖测量凸透镜焦距的方法1.平行光聚焦法
2.像距、物距相等法（1）实验法：通过实验观察光具座标尺刻度算出凸透镜焦距.如图：
（3）表格法：读出表中物距等于像距栏目数值，算出凸透镜焦距.如表：
教材深挖结合图像理解凸透镜成像规律
典例1 如图所示,一束平行于凸透镜主光轴的光经过凸透镜后,在光屏上形成一个最小、最亮的光斑,这个光斑对应的点即凸透镜的焦点.

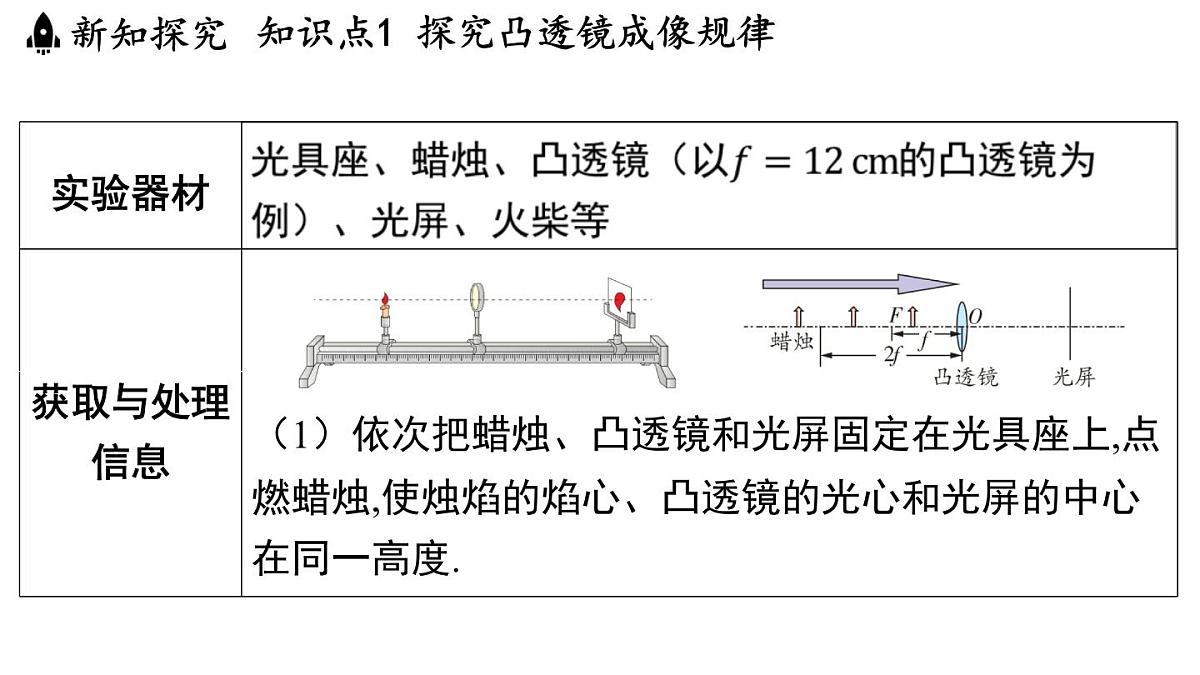

（2）将蜡烛、凸透镜、光屏依次放在光具座上后,点燃蜡烛,调节烛焰、凸透镜、光屏的中心在同一______.
[解析] 蜡烛、凸透镜、光屏三者在同一条直线上;烛焰、凸透镜、光屏的中心在同一高度时,像才能成在光屏的中心.
放大镜的主要元件是凸透镜,它是常用的光学仪器之一.放大镜能将细小的物体放大,如图所示.
将放大镜放到物体上方适当的位置,透过放大镜我们可以看到一个正立、放大的虚像.

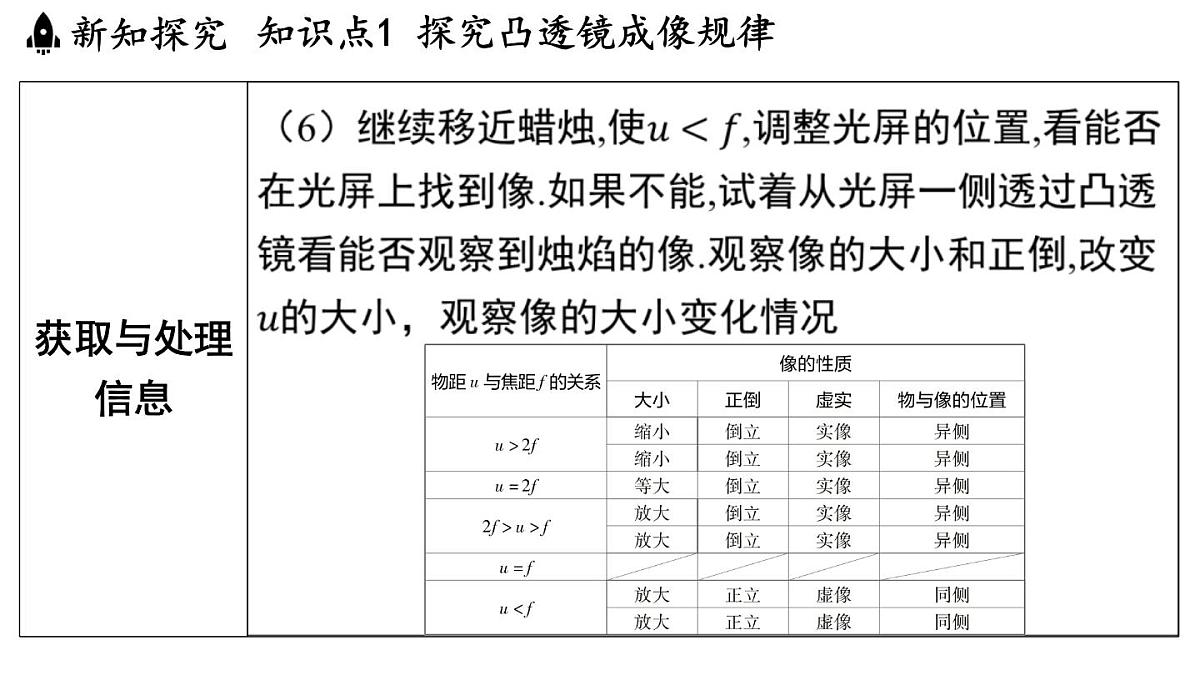

2.成像条件：物距小于凸透镜的焦距.
3.成像特点：成正立、放大的虚像,且像、物同侧.4.使用方法：要使看到的物体的像更大一些,可使放大镜适当远离物体,但物距不能大于或等于焦距.
教材深挖放大镜在任何时候都成正立、放大的虚像吗？只有当物距小于焦距时放大镜才成正立、放大的虚像；如果物距与焦距的关系不满足此条件,则放大镜成其他性质的像.例如,手拿放大镜,将手臂伸直,透过放大镜看远处的物体,此时看到的是远处物体倒立、缩小的实像.
典例2 医用体温计上带刻度线的部分为三棱柱,横截面如图所示,其正面呈圆弧形,这样就可以看清体温计内极细的汞柱,便于读数,这是因为圆弧形玻璃的作用相当于________,我们用它能看到汞柱被放大后正立的____像.
[解析] 从圆弧形表面观察体温计的汞柱,汞柱被放大,因此圆弧形玻璃的作用相当于放大镜,放大镜可以成放大、正立的虚像.
