第3课时 多状态电路计算

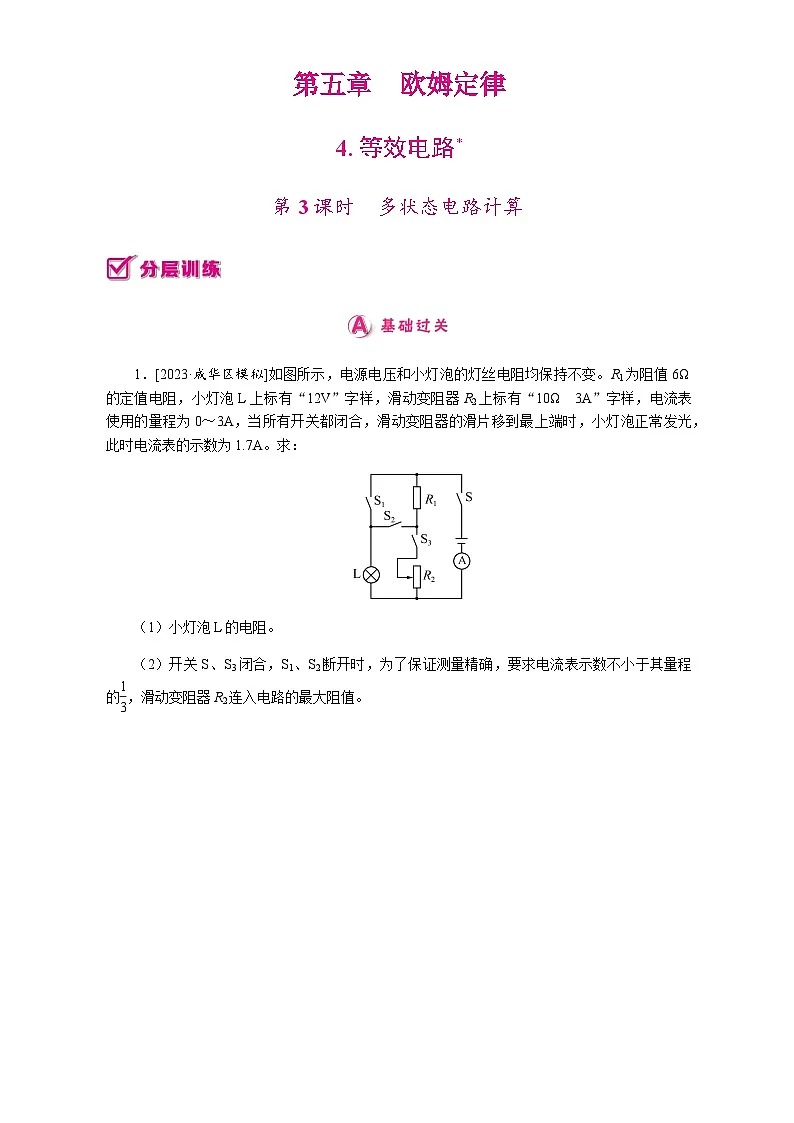

1．[2023·成华区模拟]如图所示，电源电压和小灯泡的灯丝电阻均保持不变。R1为阻值6Ω的定值电阻，小灯泡L上标有“12V”字样，滑动变阻器R2上标有“10Ω 3A”字样，电流表使用的量程为0～3A，当所有开关都闭合，滑动变阻器的滑片移到最上端时，小灯泡正常发光，此时电流表的示数为1.7A。求：
（1）小灯泡L的电阻。
（2）开关S、S3闭合，S1、S2断开时，为了保证测量精确，要求电流表示数不小于其量程的 eq \f(1,3) ，滑动变阻器R2连入电路的最大阻值。

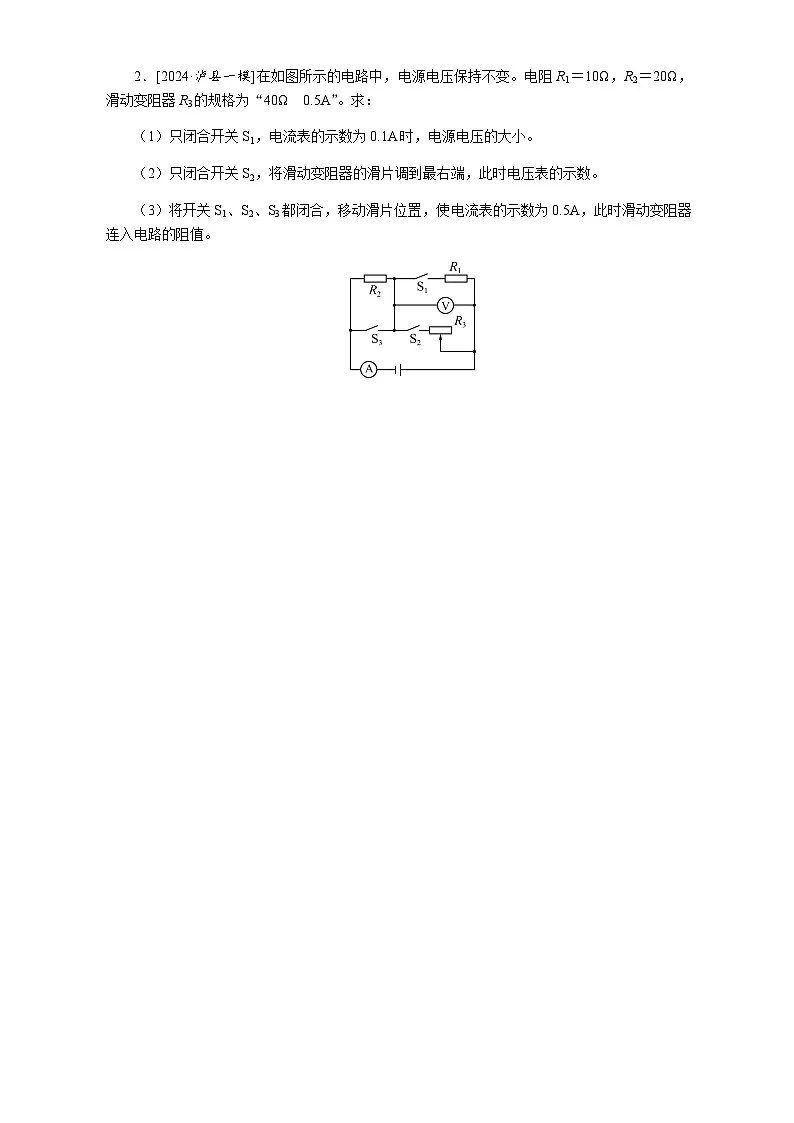

2．[2024·泸县一模]在如图所示的电路中，电源电压保持不变。电阻R1＝10Ω，R2＝20Ω，滑动变阻器R3的规格为“40Ω 0.5A”。求：
（1）只闭合开关S1，电流表的示数为0.1A时，电源电压的大小。
（2）只闭合开关S2，将滑动变阻器的滑片调到最右端，此时电压表的示数。
（3）将开关S1、S2、S3都闭合，移动滑片位置，使电流表的示数为0.5A，此时滑动变阻器连入电路的阻值。

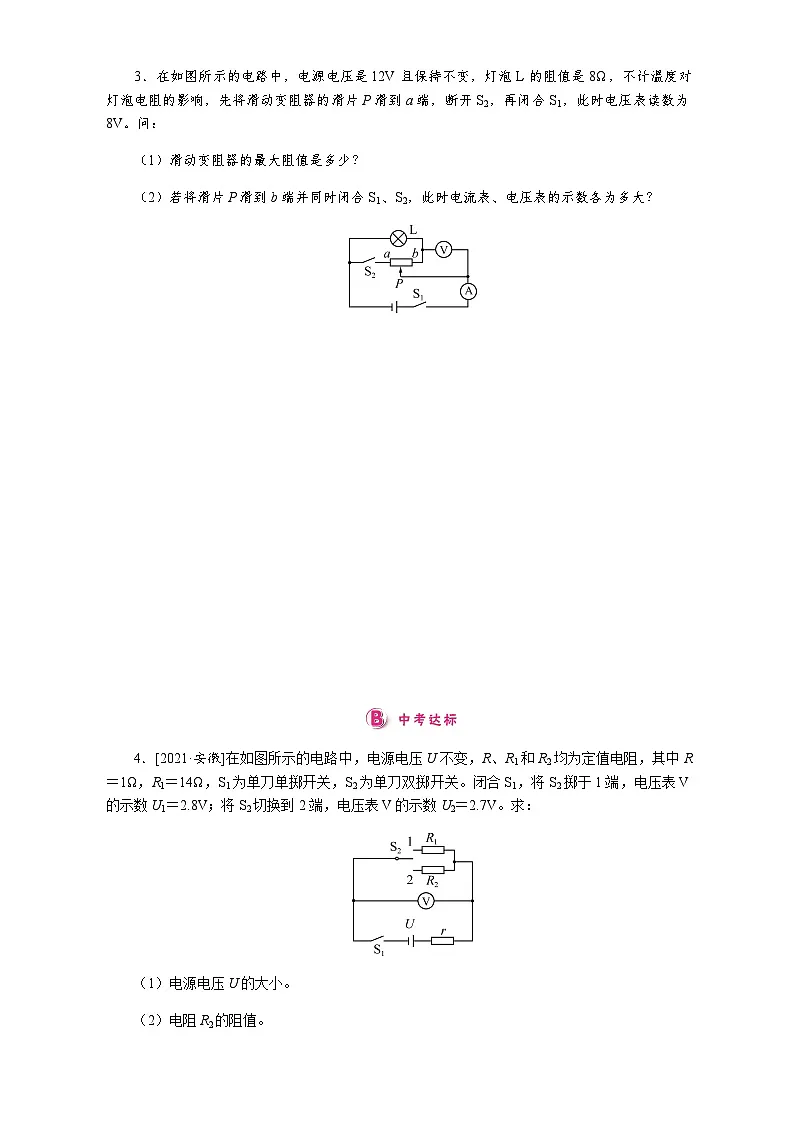

3．在如图所示的电路中，电源电压是12V且保持不变，灯泡L的阻值是8Ω，不计温度对灯泡电阻的影响，先将滑动变阻器的滑片P滑到a端，断开S2，再闭合S1，此时电压表读数为8V。问：
（1）滑动变阻器的最大阻值是多少？
（2）若将滑片P滑到b端并同时闭合S1、S2，此时电流表、电压表的示数各为多大？
4．[2021·安徽]在如图所示的电路中，电源电压U不变，R、R1和R2均为定值电阻，其中R＝1Ω，R1＝14Ω，S1为单刀单掷开关，S2为单刀双掷开关。闭合S1，将S2掷于1端，电压表V的示数U1＝2.8V；将S2切换到2端，电压表V的示数U2＝2.7V。求：
（1）电源电压U的大小。
（2）电阻R2的阻值。
5．[2022·铜仁]在如图所示的电路中，电源电压恒定，电阻R1＝10Ω，R3＝30Ω。当开关S1、S2断开，S闭合时，电流表的示数为0.3A；当开关S、S1、S2均闭合时，电流表的示数变化数值为0.2A。
（1）求电源电压。
（2）设电路中有两个电阻被烧坏，只有一个电阻处于工作状态，且电流表示数不为零，请你分析并计算电路中电流的大小。
6．如图所示，电源电压为12V且保持不变，滑动变阻器的最大阻值为18Ω，小灯泡上标有“6V 0.5A”字样。（不考虑灯丝电阻变化）求：
（1）小灯泡的电阻。
（2）当S闭合，S1、S2都断开时，要使小灯泡正常工作，滑动变阻器接入电路中的阻值。
（3）保持滑动变阻器的滑片位置不变，闭合S、S1、S2，此时电流表示数变化了1A，R0的阻值。
7．在如图所示的电路中，已知R2＝2R1，电源电压U＝10V且保持不变。闭合开关S，并调节滑片P使它位于R3的A处，这时流过R3的电流为IA；后断开开关S，并调节滑片P，使它位于R3的B处，这时流过R3的电流为IB，电压表示数为3V，若两次电流IA∶IB＝2∶1。求：
（1）先后两次电压表的示数之比。
（2）RA与RB之比。
参考答案
【分层训练】
1．(1)24 Ω (2)6 Ω 2.(1)3 V (2)2 V (3)15Ω
3．(1)16 Ω (2)2.25A 4.(1)3V (2)9Ω
5．(1)12 V (2)①电阻R1、R3烧坏，开关 S 、 S 1、 S 2均闭合，此时电路中的电流为0.1 A ；②电阻R1、R2烧坏，开关 S 、 S 1均闭合、 S 2闭合(或断开)，此时电路中的电流为0.4 A 。 6.(1)12 Ω (2)12 Ω (3)24 Ω 7.(1)2∶1 (2)2∶1
