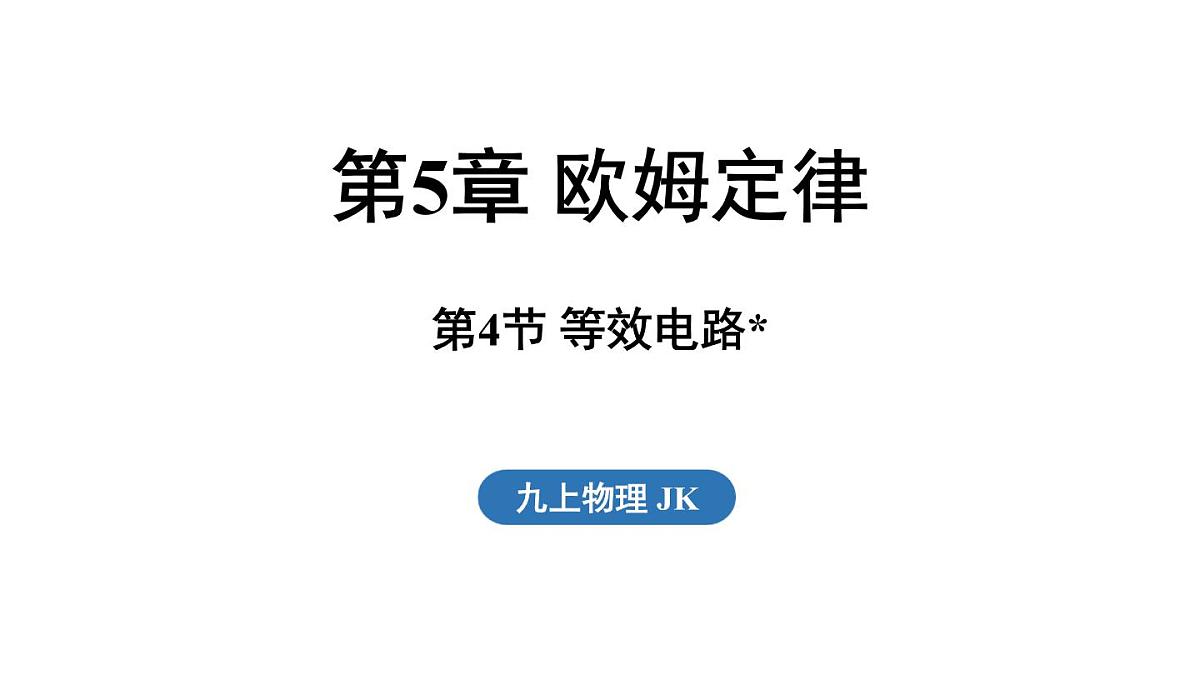

初中物理第4节 等效电路备课课件ppt

这是一份初中物理第4节 等效电路备课课件ppt，共30页。

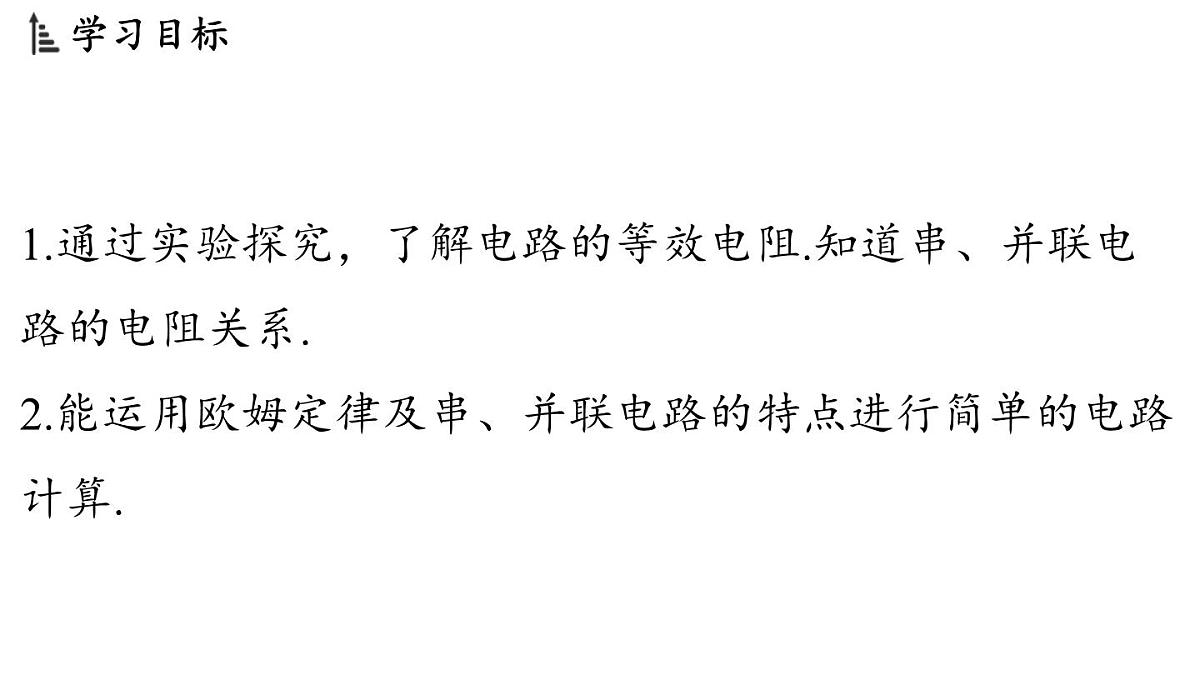

1.通过实验探究，了解电路的等效电阻.知道串、并联电路的电阻关系.2.能运用欧姆定律及串、并联电路的特点进行简单的电路计算.

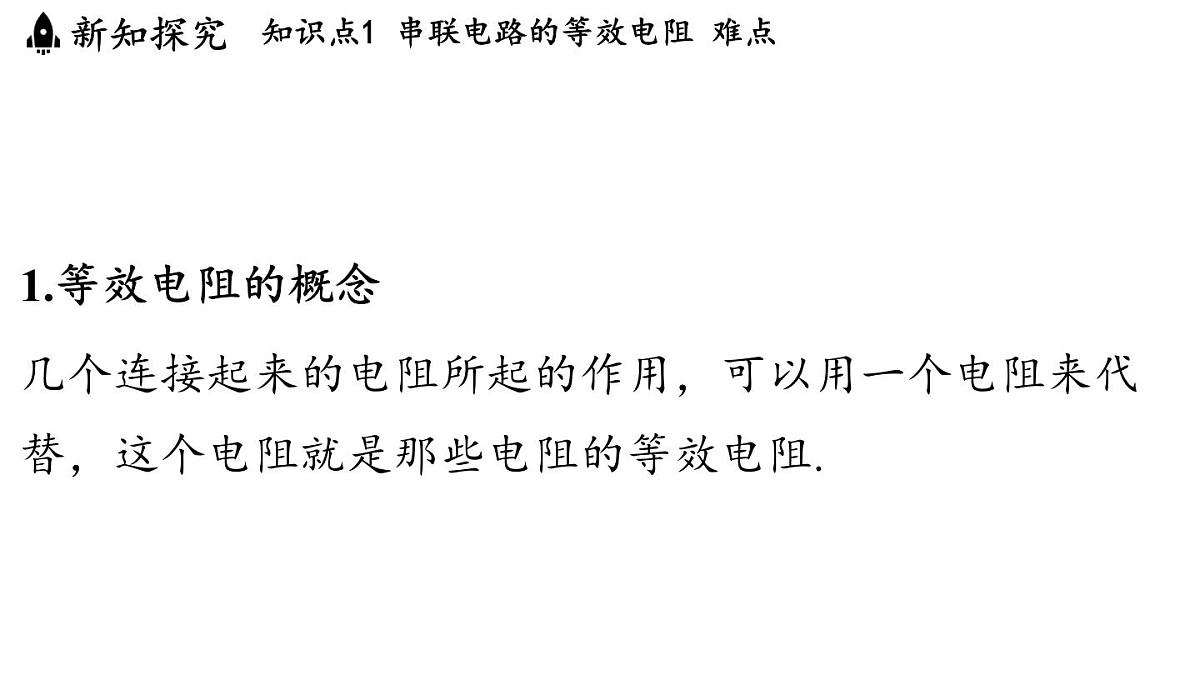

1.等效电阻的概念几个连接起来的电阻所起的作用，可以用一个电阻来代替，这个电阻就是那些电阻的等效电阻.

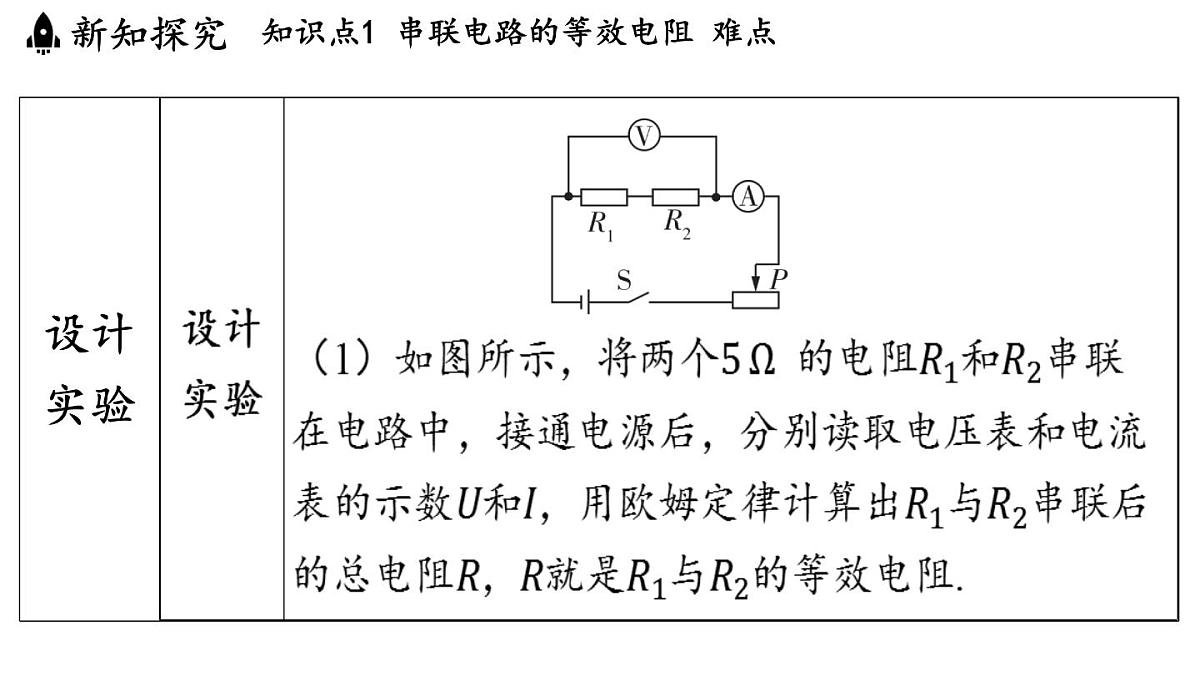

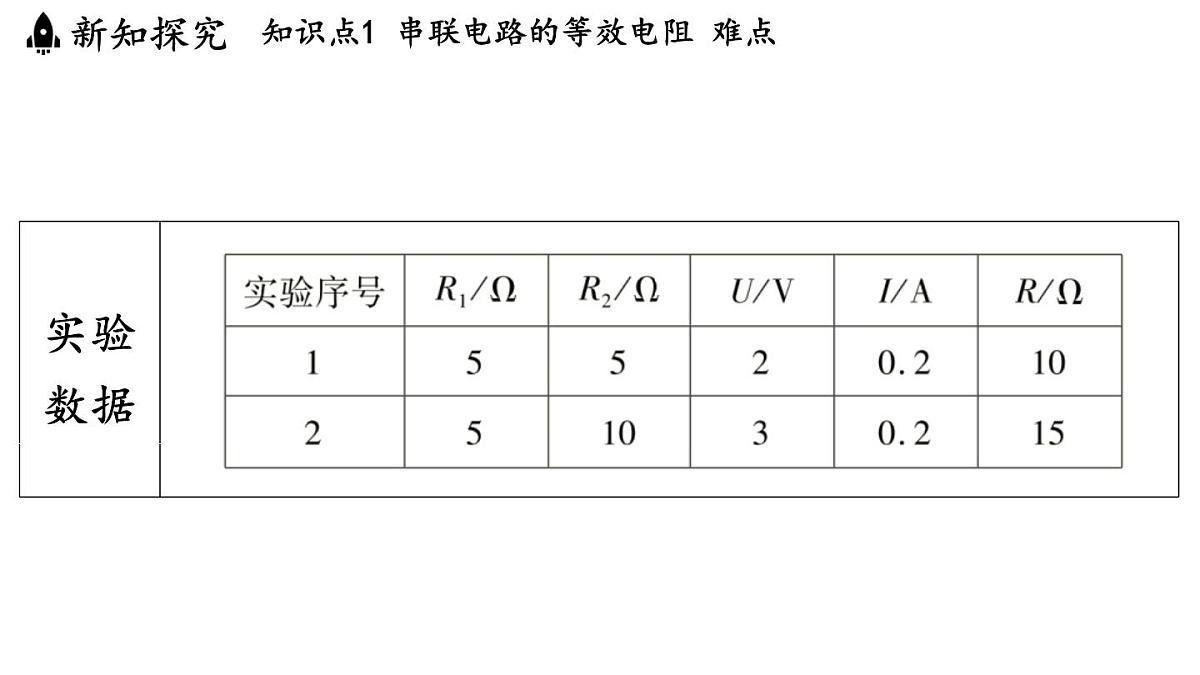

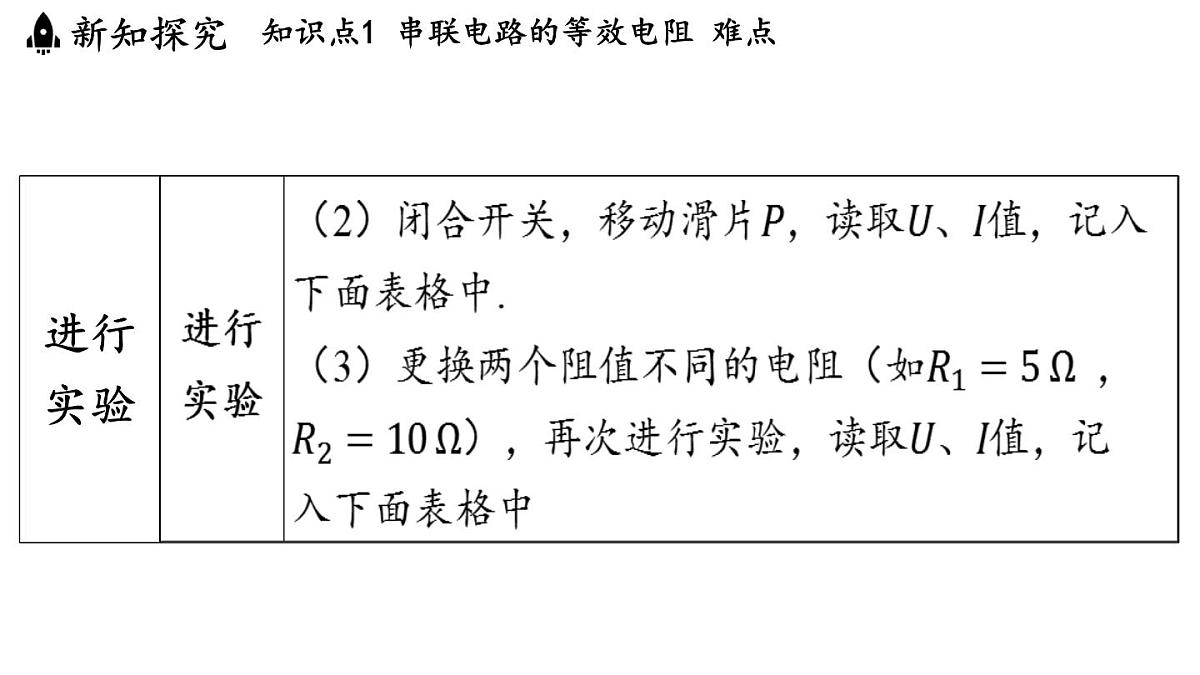

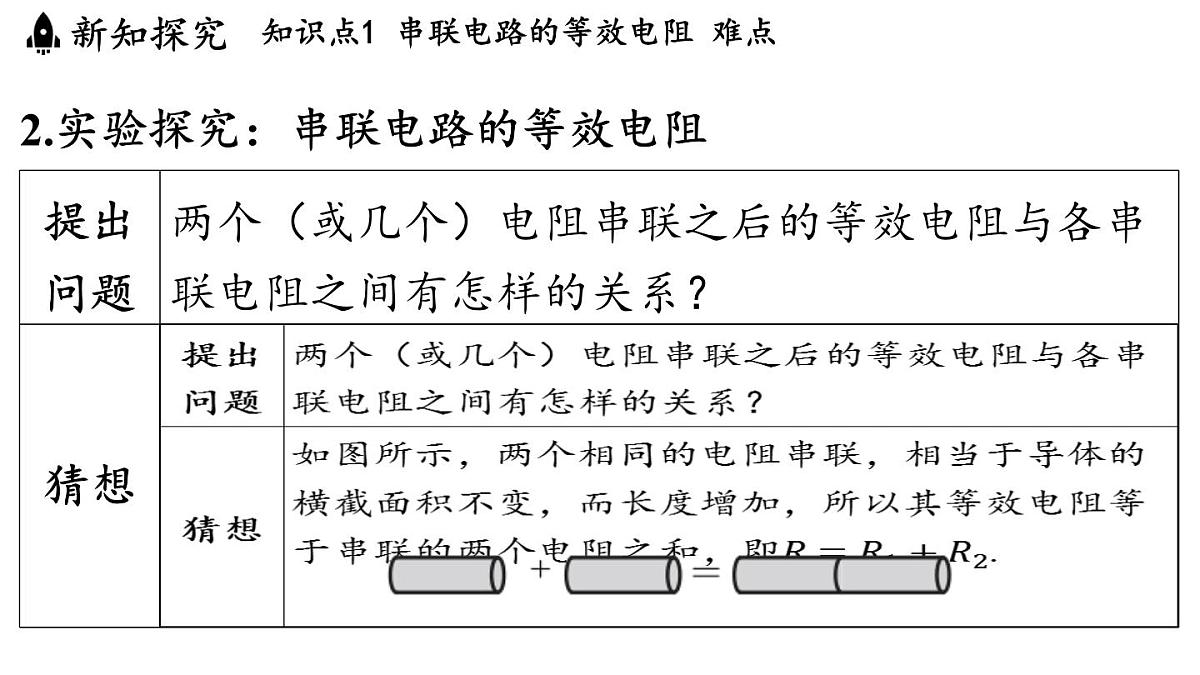

2.实验探究：串联电路的等效电阻
4.串联电阻的分压规律
即串联电路中各部分电路两端的电压与其电阻成正比.
教材拓展串联分压的应用1.串联电路中任何两个电阻两端的电压之比，都等于其电阻之比.
2.串联电路中，哪个用电器的电阻大，哪个用电器分得的电压就多.3.当电路中总电压大于用电器正常工作的电压时，可在电路中串联一个电阻分去多余的电压，以使用电器正常工作.
1.实验探究：并联电路的等效电阻
教材拓展并联分流的应用1.并联电路中通过任何两个电阻的电流之比，都等于其电阻的反比.2.可将电流表与一个小电阻并联，进而改装成一个更大量程的电流表.
1.复杂电路的等效电路在许多情况下，人们常利用作用效果的相同，来认识和处理复杂的问题，也就是用一个简单的电路代替复杂的电路，把问题简单化，这个简单的电路就是复杂电路的等效电路.
