教科版（2024）九年级上册（2024）第4节 等效电路课文ppt课件

这是一份教科版（2024）九年级上册（2024）第4节 等效电路课文ppt课件，共30页。PPT课件主要包含了等效替代法，等效电阻，若是串联电路呢，也如此等内容，欢迎下载使用。

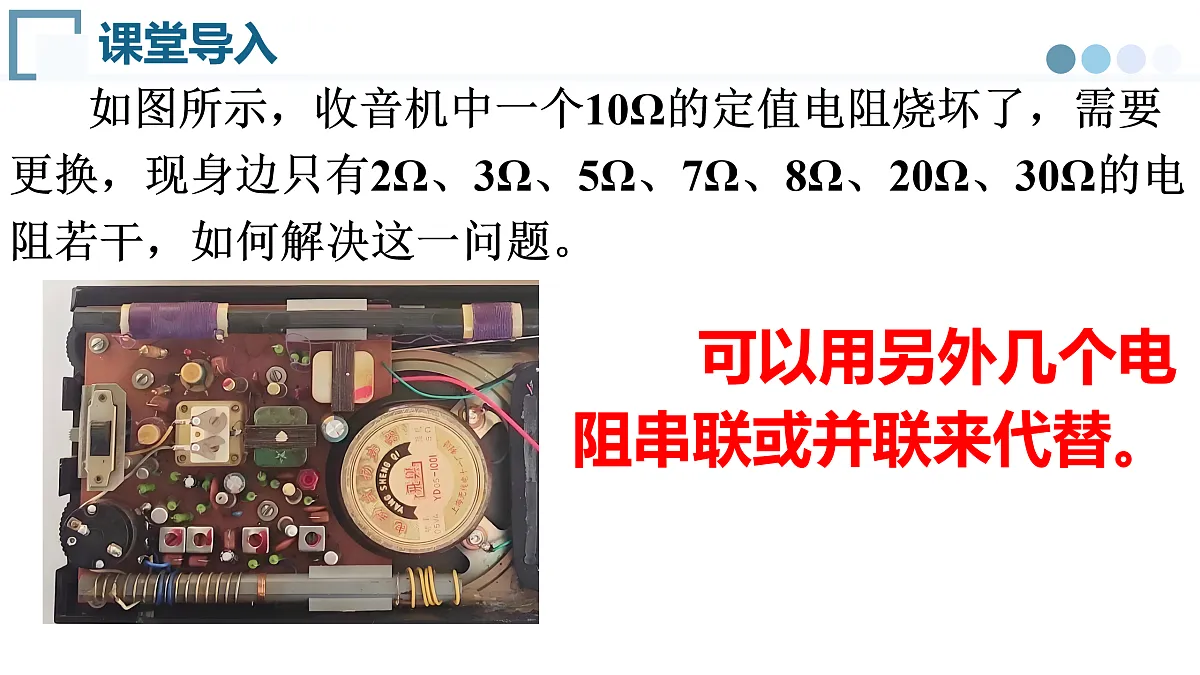

如图所示，收音机中一个10Ω的定值电阻烧坏了，需要更换，现身边只有2Ω、3Ω、5Ω、7Ω、8Ω、20Ω、30Ω的电阻若干，如何解决这一问题。
可以用另外几个电阻串联或并联来代替。

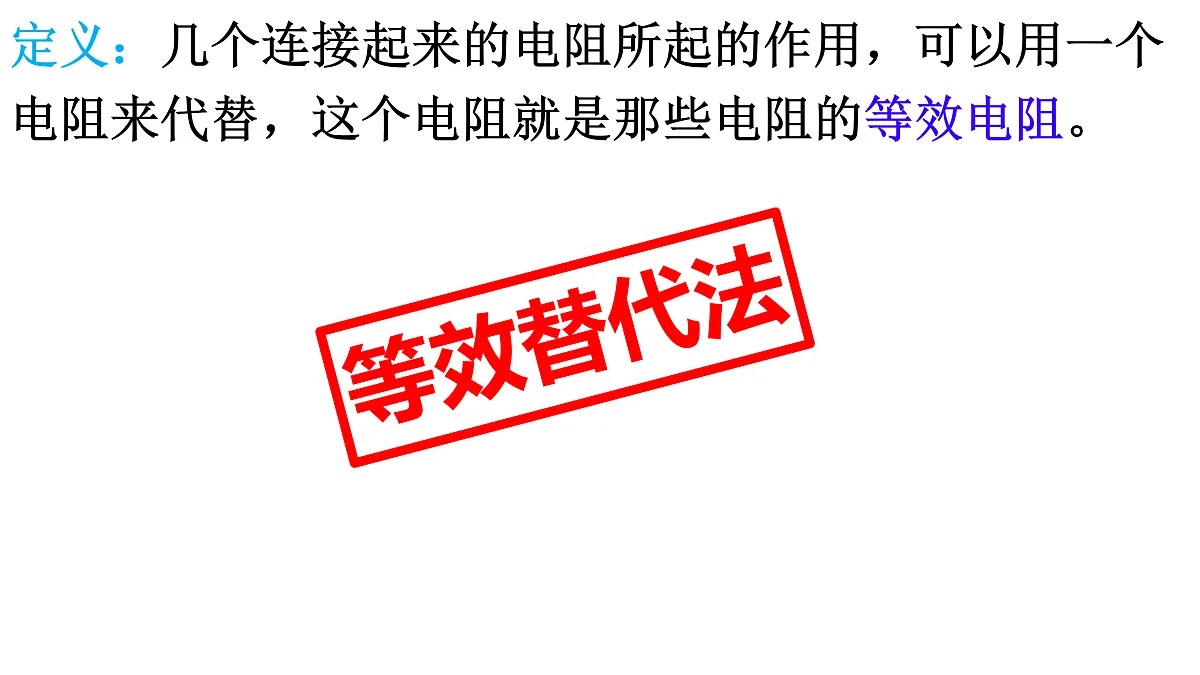

定义：几个连接起来的电阻所起的作用，可以用一个电阻来代替，这个电阻就是那些电阻的等效电阻。

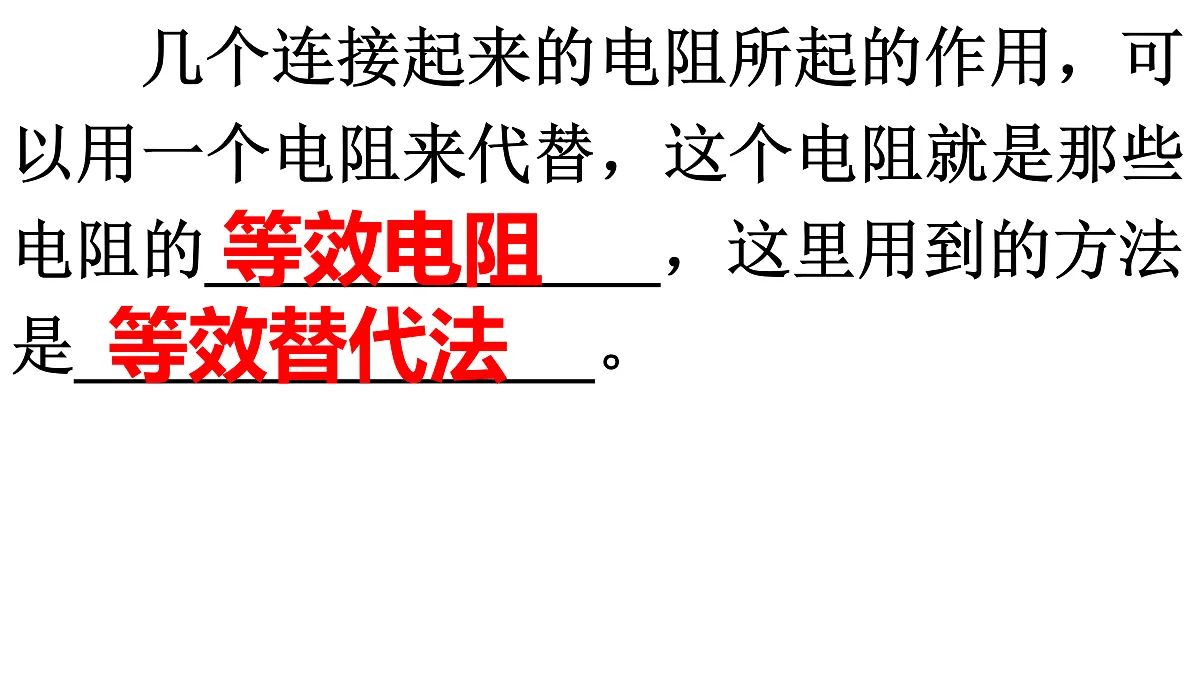

几个连接起来的电阻所起的作用，可以用一个电阻来代替，这个电阻就是那些电阻的______________，这里用到的方法是________________。

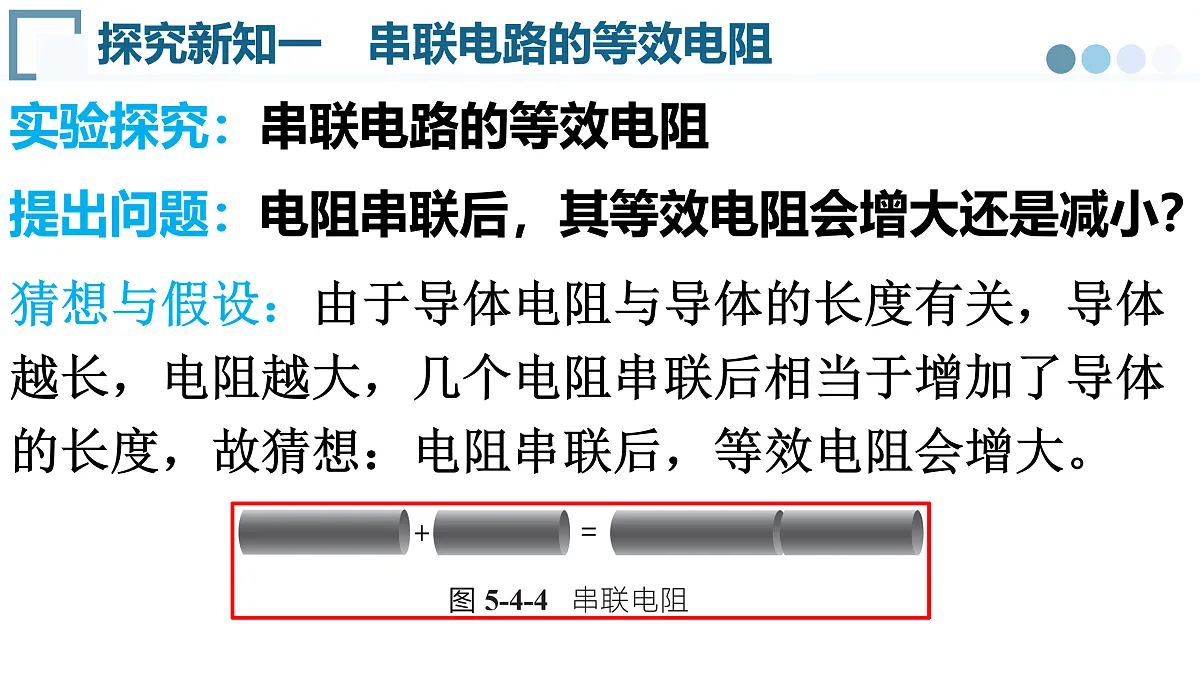

实验探究：串联电路的等效电阻
提出问题：电阻串联后，其等效电阻会增大还是减小？
猜想与假设：由于导体电阻与导体的长度有关，导体越长，电阻越大，几个电阻串联后相当于增加了导体的长度，故猜想：电阻串联后，等效电阻会增大。

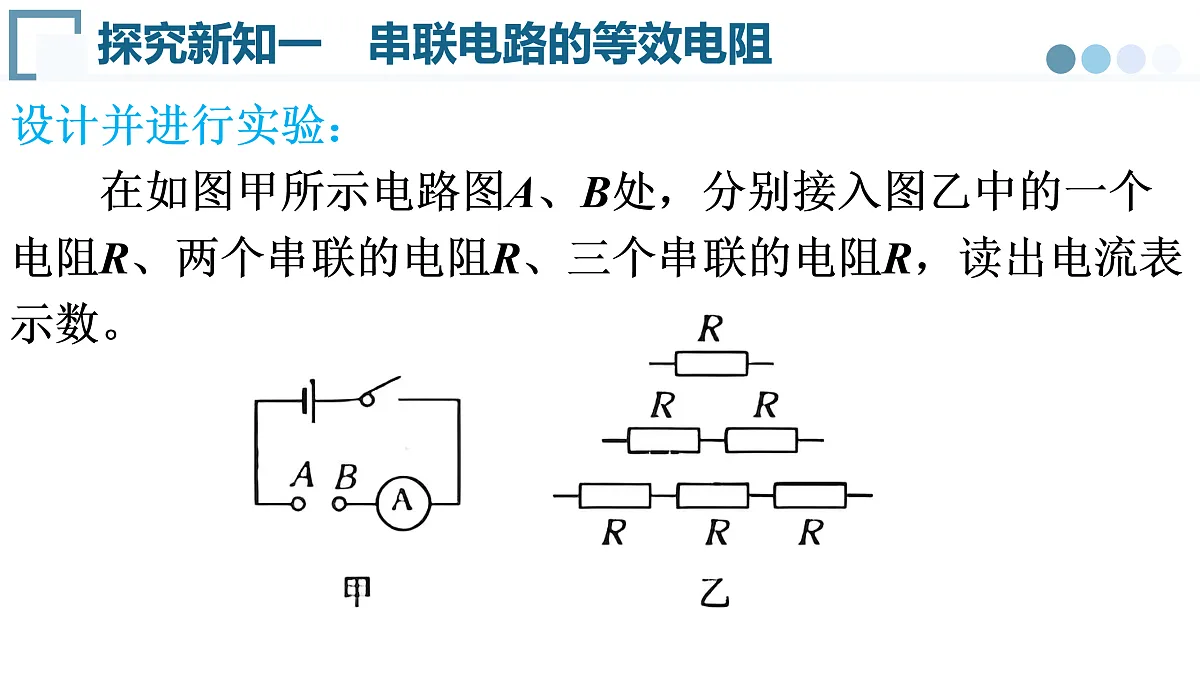

设计并进行实验： 在如图甲所示电路图A、B处，分别接入图乙中的一个电阻R、两个串联的电阻R、三个串联的电阻R，读出电流表示数。

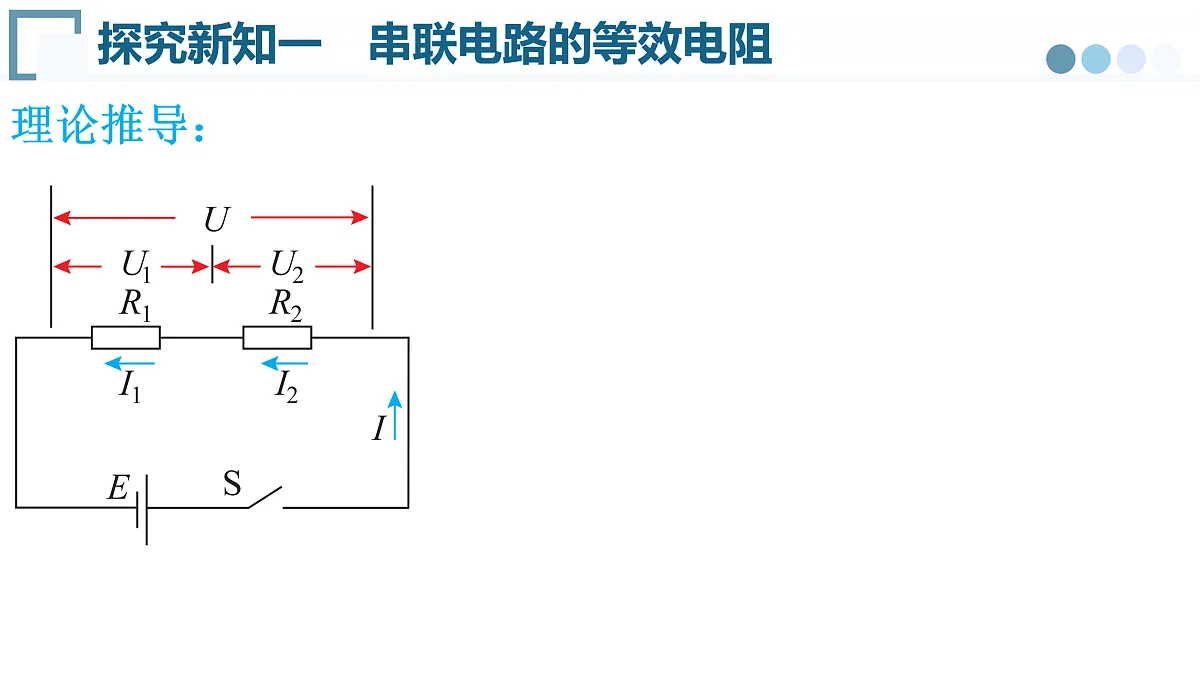

1. 串联电路的等效电阻等于各串联电阻之和。若两个 电阻串联，有R＝R1＋R2。
2. 串联电路的等效电阻大于各串联导体的电阻，是因 为把电阻串联起来，相当于增加了导体的长度。
3. 若n个相同的电阻R0串联，则总电阻R＝nR0。
实验探究：并联电路的等效电阻
提出问题：电阻并联后等效电阻变大了还是 变小了？
猜想与假设：由于导体的电阻与导体的横截面积有关,横截面积越大，电阻越小，几个电阻并联后相当于增加了导体的横截面积.故猜想：电阻并联后，等效电阻会变小。
设计并进行实验：在如图甲所示电路图A、B处，分别接入图乙中的一个电阻R、两个并联的电阻R、三个并联的电阻R，读出电流表示数。
2. 有n个阻值为R0的相同电阻并联，其等效电阻R=
1. 并联电阻的实质：几个电阻并联，相当于增大了电阻的横截面积，因而等效电阻会变小（比最小的电阻还要小）。
并联电路中任何一个电阻增大或减小，其等效电阻同时也是增大或减小的。
现代电子技术中，在分析一些复杂电路时，人们常常只关注整个电路(或电路的某一部分)的输入、输出关系，即电流和电压的变化关系。这样我们就可以用一个简单的电路代替复杂电路，使问题得到简化。这个简单的电路就是复杂电路的等效电路。
