人教版物理九年级全一册第一十七章 欧姆定律专题：欧姆定律在动态电路中的应用(2)——定量计算 课件 （含答案）

这是一份人教版物理九年级全一册第一十七章 欧姆定律专题：欧姆定律在动态电路中的应用(2)——定量计算 课件 （含答案），共17页。

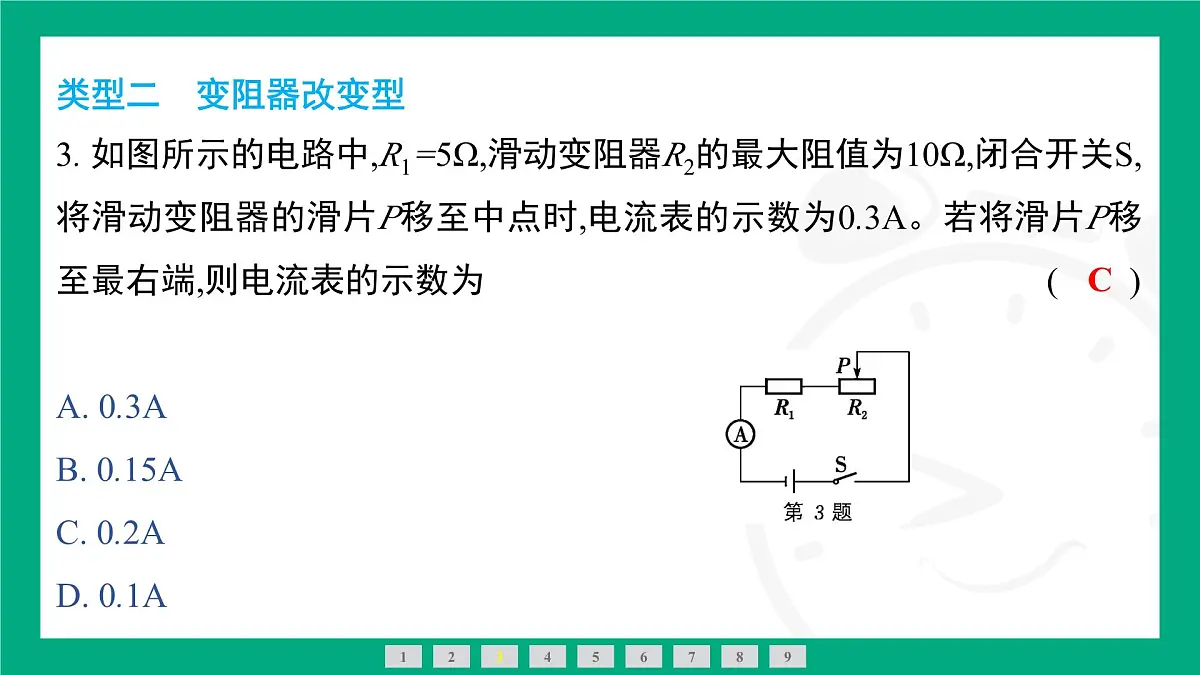

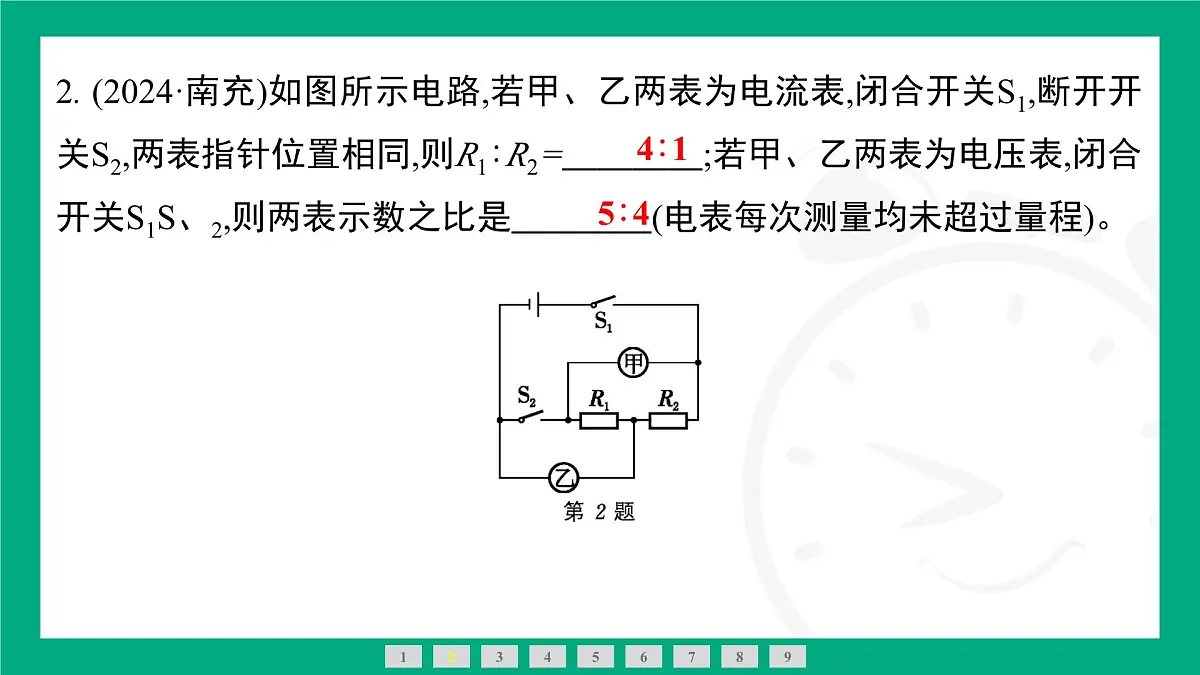

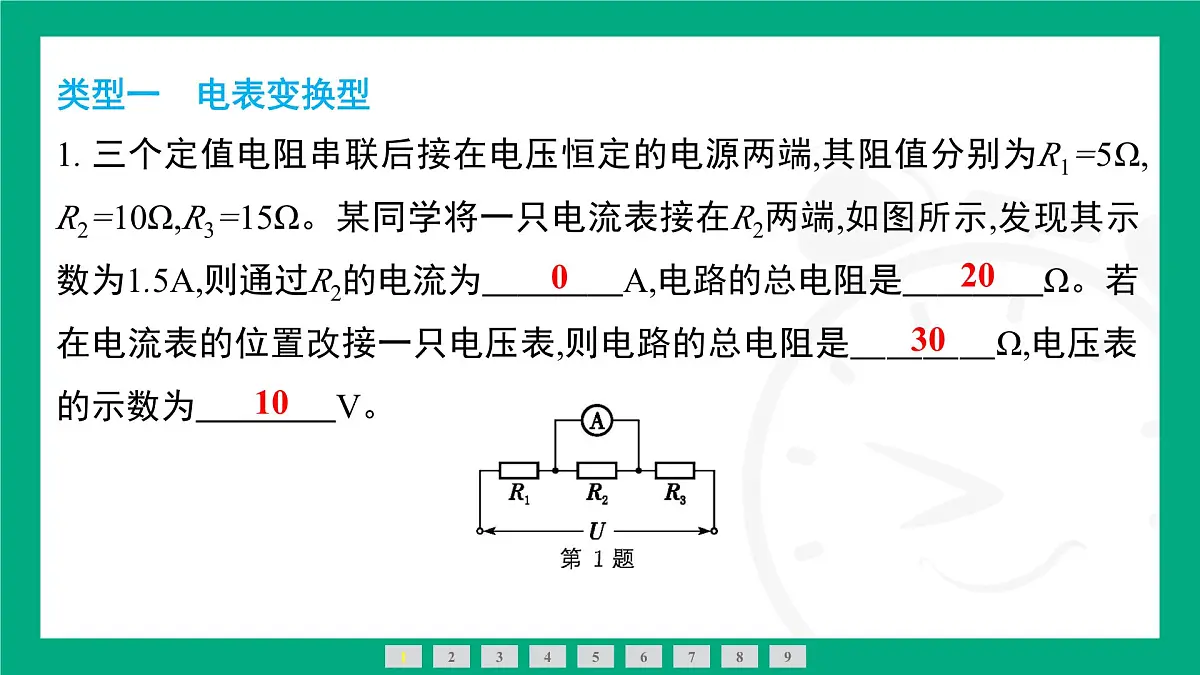

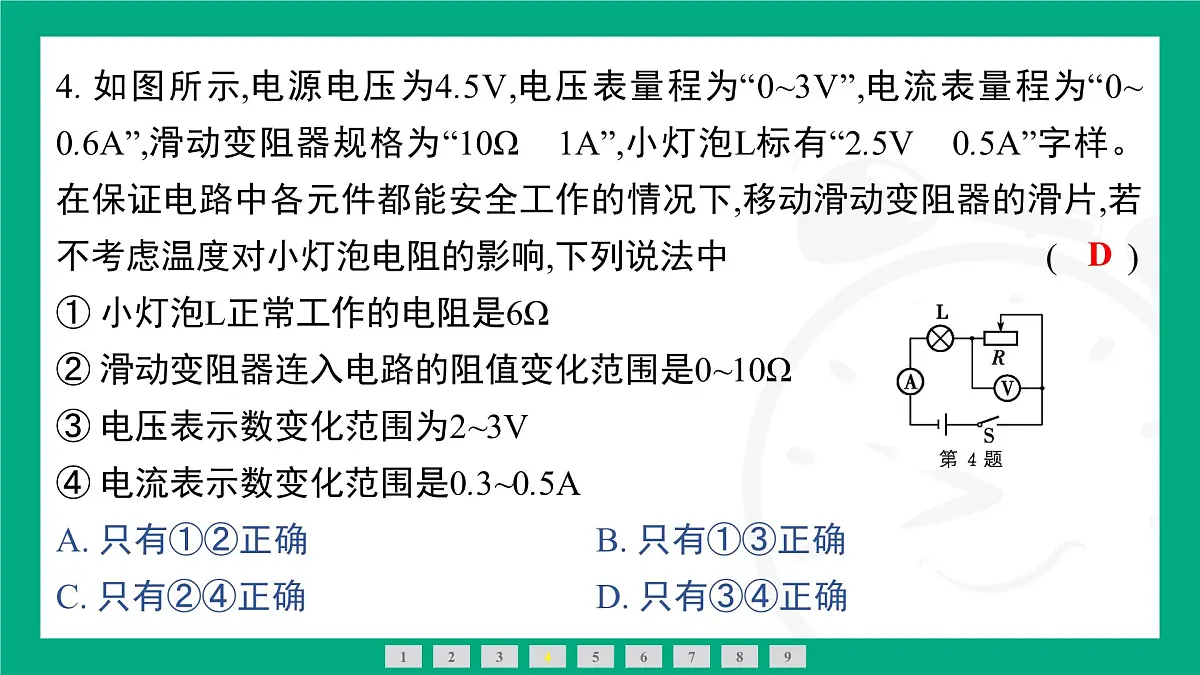

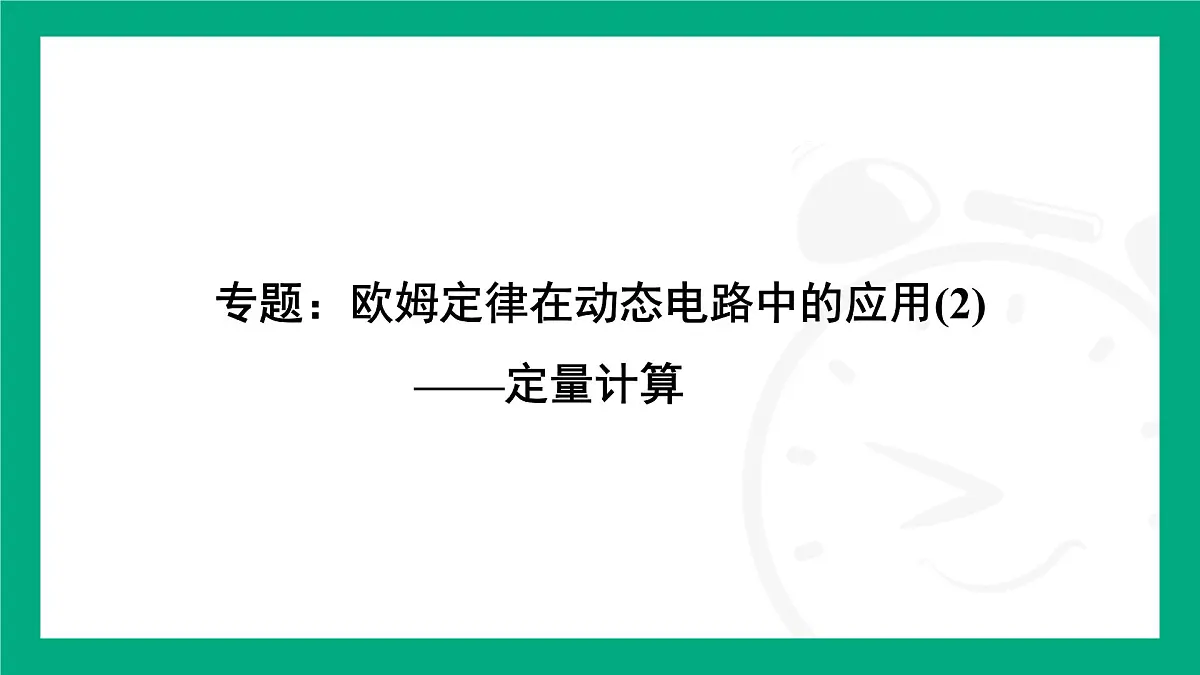

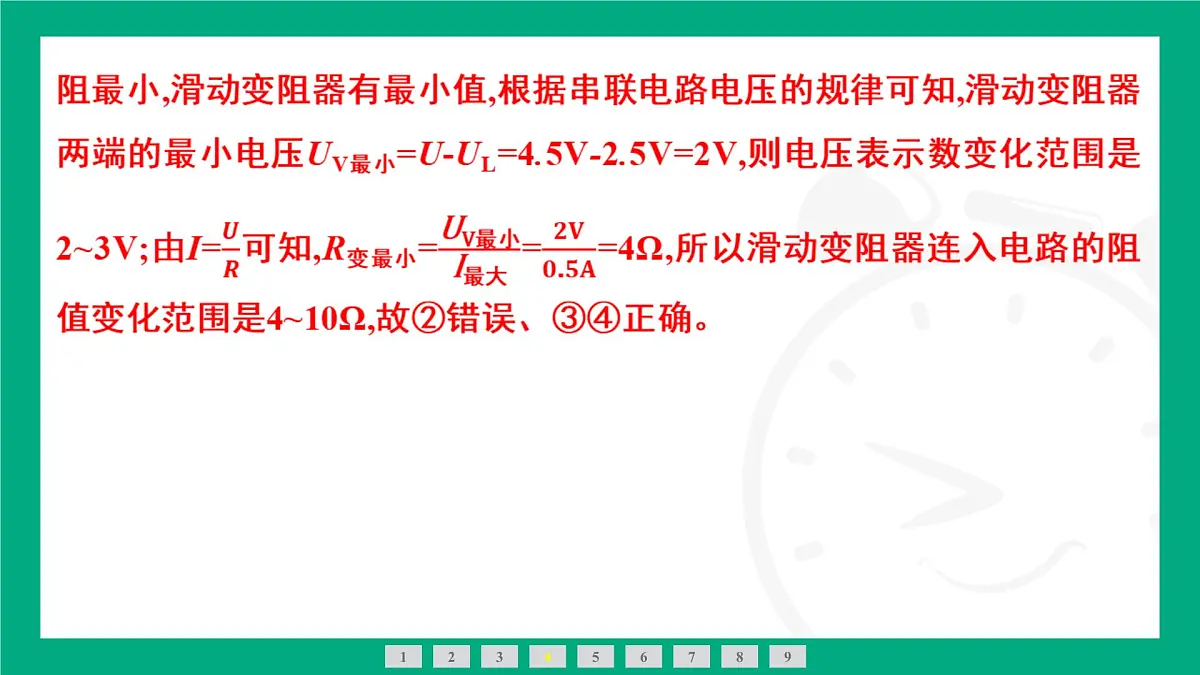

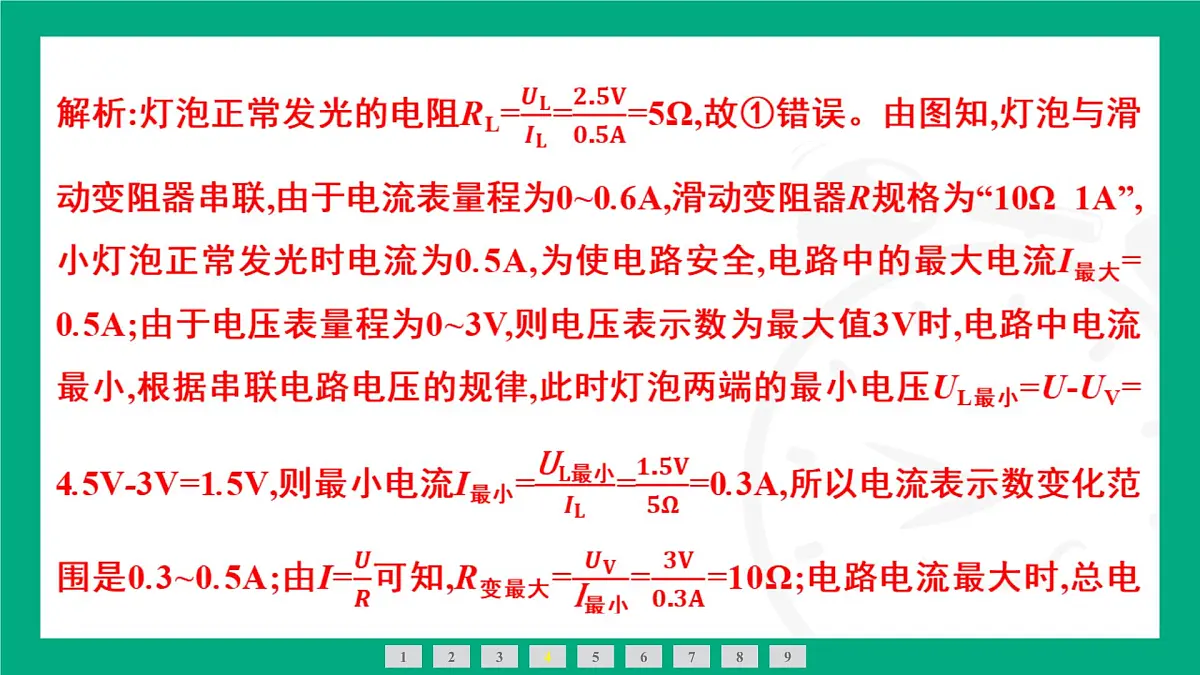

第十七章　欧姆定律专题：欧姆定律在动态电路中的应用(2) ——定量计算类型一　电表变换型1. 三个定值电阻串联后接在电压恒定的电源两端,其阻值分别为R1=5Ω,R2=10Ω,R3=15Ω。某同学将一只电流表接在R2两端,如图所示,发现其示数为1.5A,则通过R2的电流为　　　　A,电路的总电阻是　　　　Ω。若在电流表的位置改接一只电压表,则电路的总电阻是　　　　Ω,电压表的示数为　　　　V。12345678020930102. (2024·南充)如图所示电路,若甲、乙两表为电流表,闭合开关S1,断开开关S2,两表指针位置相同,则R1∶R2=　　　　;若甲、乙两表为电压表,闭合开关S1S、2,则两表示数之比是　　　　(电表每次测量均未超过量程)。4∶15∶4123456789类型二　变阻器改变型3. 如图所示的电路中,R1=5Ω,滑动变阻器R2的最大阻值为10Ω,闭合开关S,将滑动变阻器的滑片P移至中点时,电流表的示数为0.3A。若将滑片P移至最右端,则电流表的示数为(　　)　　　　A. 0.3AB. 0.15AC. 0.2AD. 0.1AC1234567894. 如图所示,电源电压为4.5V,电压表量程为“0~3V”,电流表量程为“0~0.6A”,滑动变阻器规格为“10Ω　1A”,小灯泡L标有“2.5V　0.5A”字样。在保证电路中各元件都能安全工作的情况下,移动滑动变阻器的滑片,若不考虑温度对小灯泡电阻的影响,下列说法中 (　　)① 小灯泡L正常工作的电阻是6Ω② 滑动变阻器连入电路的阻值变化范围是0~10Ω③ 电压表示数变化范围为2~3V④ 电流表示数变化范围是0.3~0.5AA. 只有①②正确B. 只有①③正确C. 只有②④正确D. 只有③④正确123456789D 123456789 1234567895. 如图所示,R1是规格为0~20Ω的滑动变阻器,闭合开关S后,电压表的示数为6V,电流表A1的示数为1.5A,电流表A2的示数为0.5A。(1) 求R2的阻值和滑动变阻器R1接入电路的阻值。 第5题123456789(2) 电流表A1的量程是0~3A,电流表A2的量程是0~0.6A,为使电表不损坏,求滑动变阻器R1接入电路的最小阻值。 123456789第5题6. (2024·呼伦贝尔模拟)如图甲所示,电源电压恒定,R0为定值电阻。将滑动变阻器的滑片从a端滑到b端的过程中,电压表示数U与电流表示数I之间的关系图像如图乙所示。求:(1) 滑动变阻器R的最大阻值。123456789 123456789(2) R0的阻值及电源电压。(3) 当滑片滑到滑动变阻器的中点时,电路中的电流。 123456789类型三　开关转换型7. 如图所示的电路中,电源电压保持不变,R1和R2为两个定值电阻,R1=10Ω。当开关S1、S2均闭合时,电流表示数为0.5A,然后只将开关S2断开,电流表示数减少了0.2A,则电阻R2的阻值为(　　)A. 25ΩB. 15ΩC. 10ΩD. 4ΩB1234567898. 如图所示的电路,开关S、S1闭合,电源电压为3V且保持不变,当开关S1由闭合状态变为断开状态时,电压表示数变化了1.2V,电流表示数变为0.2A,则定值电阻R的阻值为　　　　Ω。91234567899. (2024·呼和浩特一模)如图所示电路中,电源电压U不变,R1、R2、r均为定值电阻,其中R1=9Ω,R2=14Ω,闭合开关S1,将S2掷于1端,电压表V的示数为2.7V,将S2切换到2端,电压表的示数为2.8V。求:(1) 闭合S1,将S2掷于1端时,电路中的电流。 第9题123456789(2) 电源电压及电阻r阻值。 第9题123456789
