初中物理教科版（2024）九年级上册（2024）第2节 电路背景图课件ppt

这是一份初中物理教科版（2024）九年级上册（2024）第2节 电路背景图课件ppt，共24页。
一、 选择题（每小题6分，共30分）

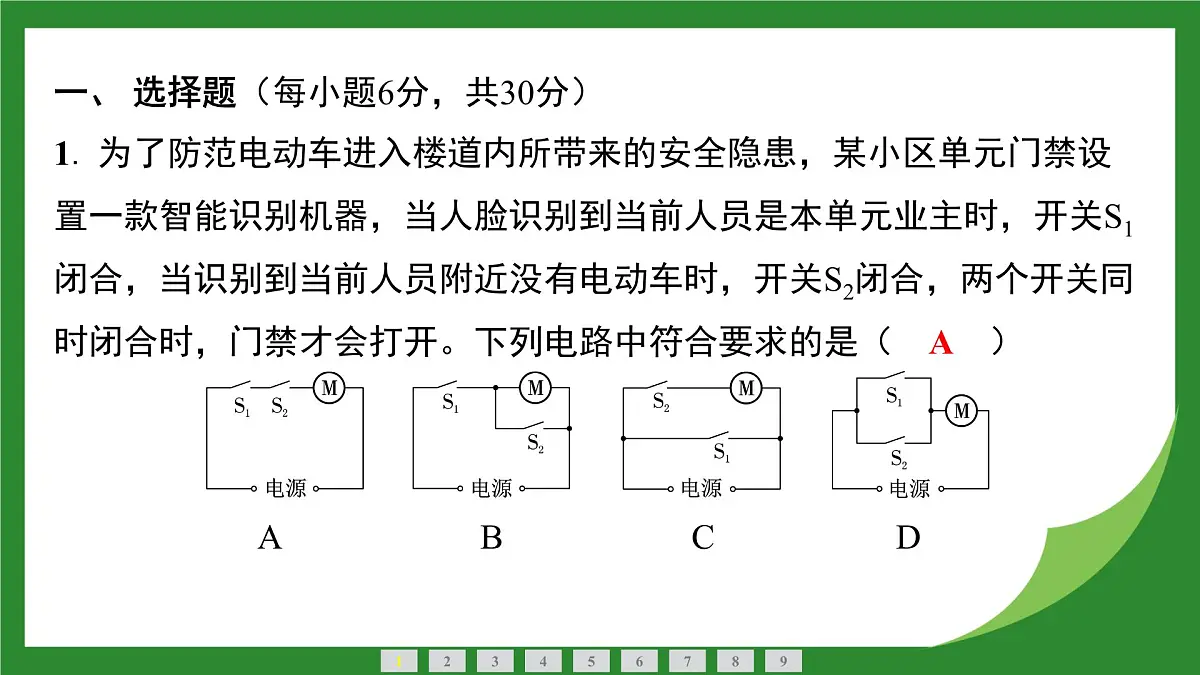

1. 为了防范电动车进入楼道内所带来的安全隐患，某小区单元门禁设置一款智能识别机器，当人脸识别到当前人员是本单元业主时，开关S1闭合，当识别到当前人员附近没有电动车时，开关S2闭合，两个开关同时闭合时，门禁才会打开。下列电路中符合要求的是（　A　）

A B C D

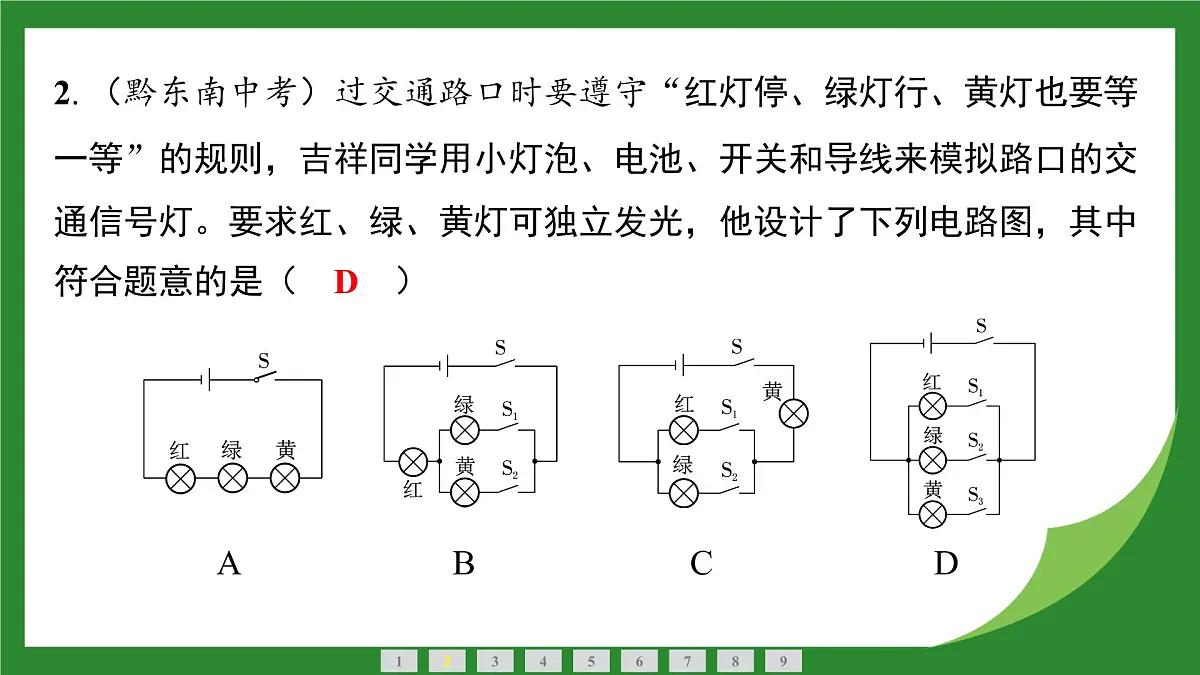

2. （黔东南中考）过交通路口时要遵守“红灯停、绿灯行、黄灯也要等一等”的规则，吉祥同学用小灯泡、电池、开关和导线来模拟路口的交通信号灯。要求红、绿、黄灯可独立发光，他设计了下列电路图，其中符合题意的是（　D　）

A B C D

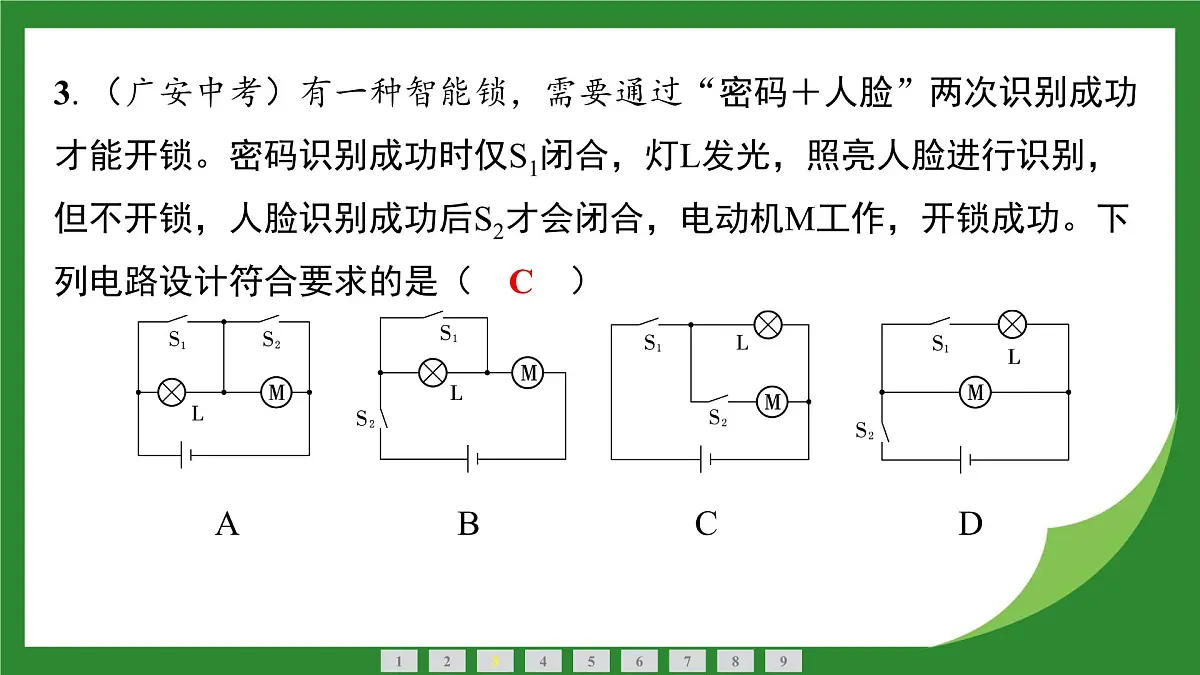

3. （广安中考）有一种智能锁，需要通过“密码＋人脸”两次识别成功才能开锁。密码识别成功时仅S1闭合，灯L发光，照亮人脸进行识别，但不开锁，人脸识别成功后S2才会闭合，电动机M工作，开锁成功。下列电路设计符合要求的是（　C　）

A B C D

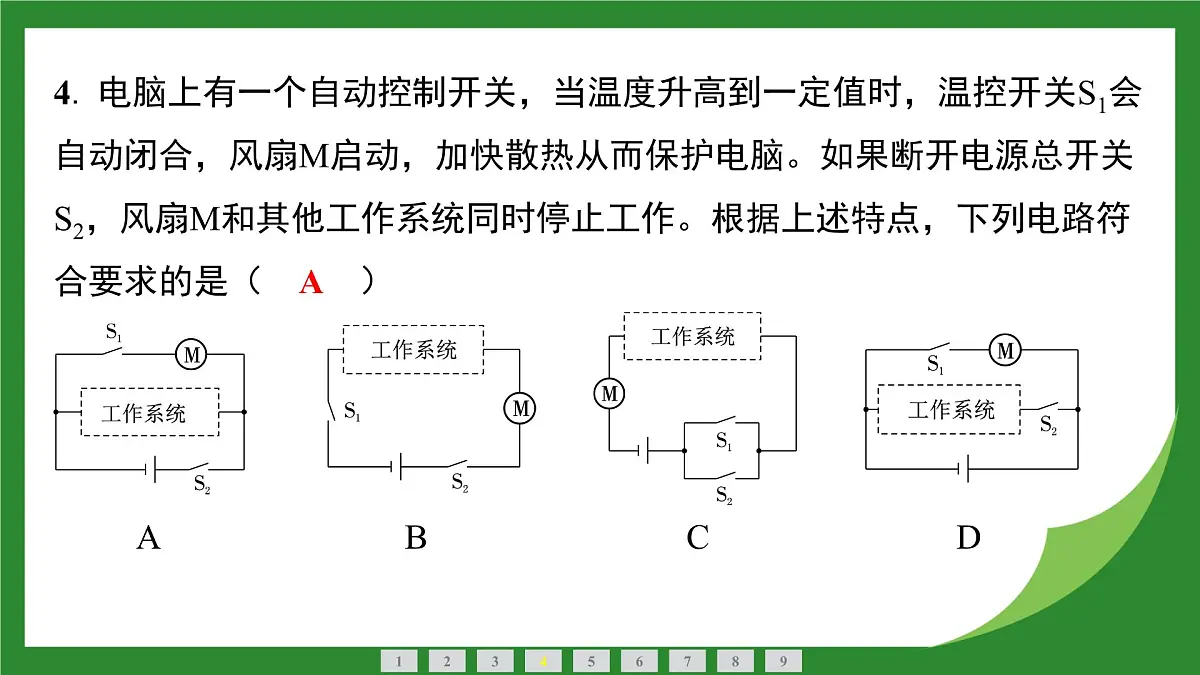

4. 电脑上有一个自动控制开关，当温度升高到一定值时，温控开关S1会自动闭合，风扇M启动，加快散热从而保护电脑。如果断开电源总开关S2，风扇M和其他工作系统同时停止工作。根据上述特点，下列电路符合要求的是（　A　）

A B C D

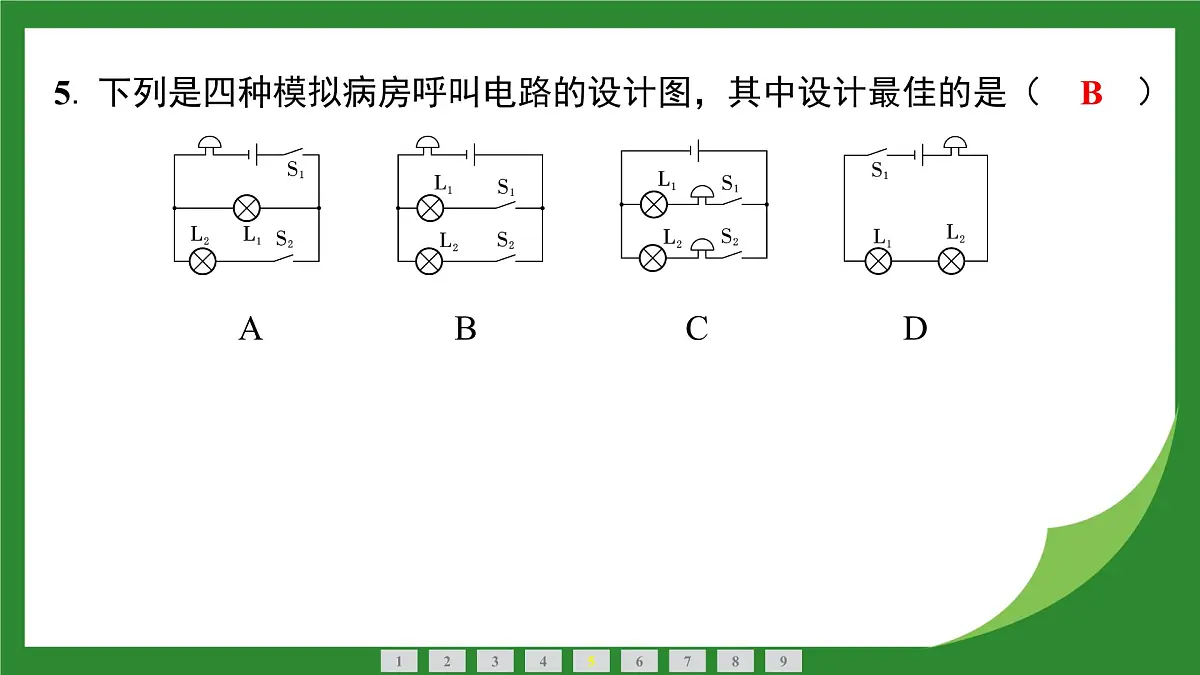

5. 下列是四种模拟病房呼叫电路的设计图，其中设计最佳的是（　B　）

A B C D
二、 填空题（每空7分，共35分）

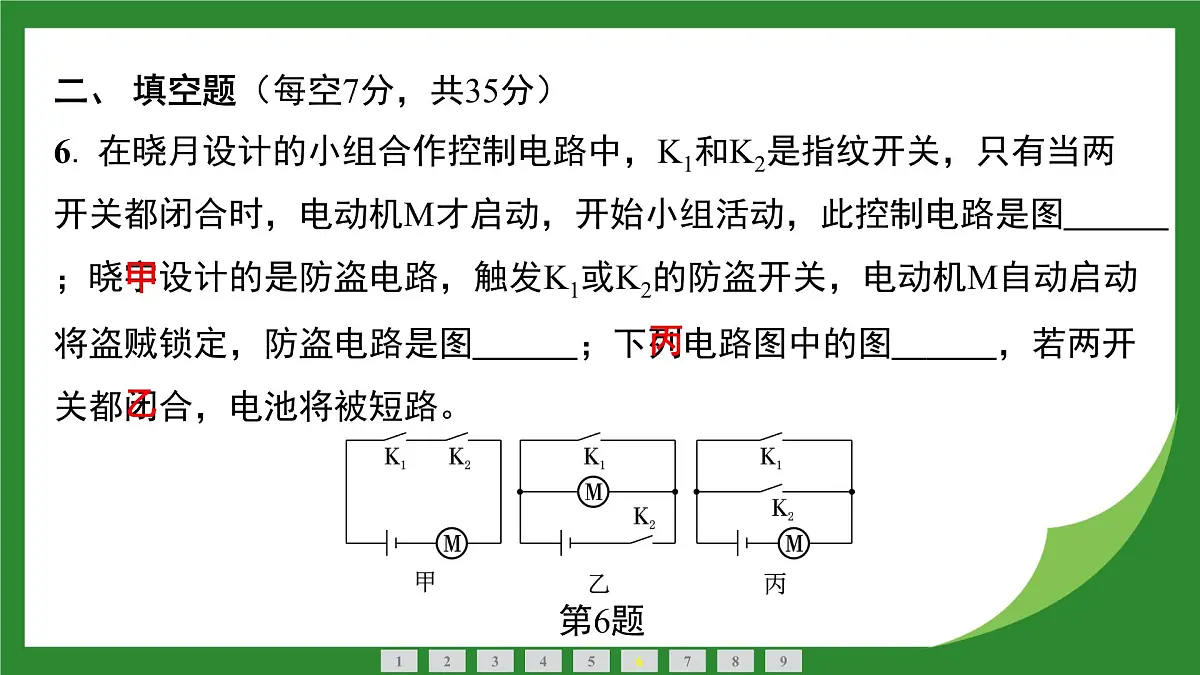

6. 在晓月设计的小组合作控制电路中，K1和K2是指纹开关，只有当两开关都闭合时，电动机M才启动，开始小组活动，此控制电路是图 　甲　；晓宇设计的是防盗电路，触发K1或K2的防盗开关，电动机M自动启动将盗贼锁定，防盗电路是图 　丙　；下列电路图中的图 　乙　，若两开关都闭合，电池将被短路。

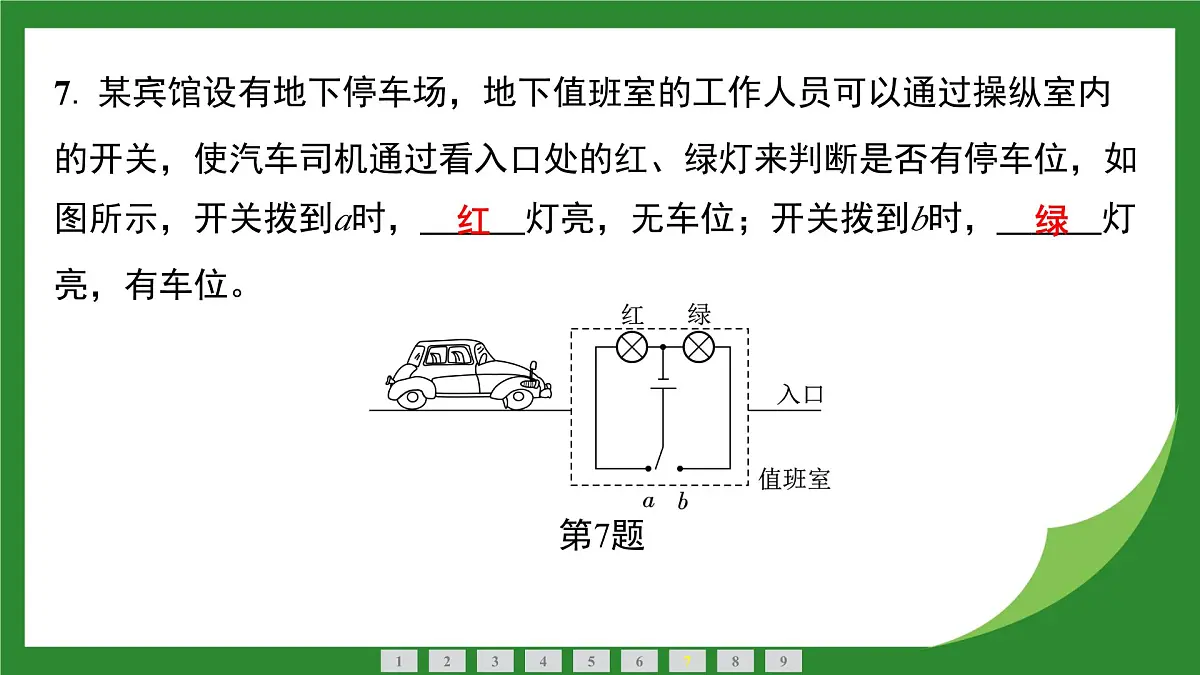

7. 某宾馆设有地下停车场，地下值班室的工作人员可以通过操纵室内的开关，使汽车司机通过看入口处的红、绿灯来判断是否有停车位，如图所示，开关拨到a时， 　红　灯亮，无车位；开关拨到b时， 　绿　灯亮，有车位。
三、 作图及实验探究题（共35分）8. （15分）如图（a）所示，学校有前、后两个门，在前、后门各装一个开关，学校传达室有甲、乙两盏灯和电源。要求：前门来人按下开关时，甲灯亮，后门来人按下开关时，乙灯亮。请在图（b）虚线框中设计电路图并在实物图（a）中连线。
9. （20分）电路设计。
要求一：单独闭合开关S1时，只有L1亮。
要求二：单独闭合开关S2时，L1和L2都亮。
（1） 如图甲所示为小明设计的电路，小芳认为电路不符合设计要求。分析过程如下：
① 单独闭合开关S1时， 　符合　（选填“符合”或“不符合”）设计要求一。
② 单独闭合开关S2时， 　不符合　（选填“符合”或“不符合”）设计要求二。
（2） 请在图乙虚线框内，按要求设计出正确的电路图。
专题（二）　电路的识别与连接
1. （7分）下列电路中，开关能够同时控制两盏灯，且两灯发光情况互不影响的电路是（　B　）

A B C D
2. （7分）下列四个电路图中，两个灯泡组成并联电路的是（　C　）

A B C D
3. （7分）下列电路图中，与如图所示的实物电路对应的是（　A　）

A B C D
4. （7分）对于如图所示的实物连接电路，闭合开关，下列说法正确的是（　D　）
5. （7分）（教材P47材料改编）一个封闭盒子的上表面有两个接线柱和两个灯座，盒内用导线将它们相连。现将两个小灯泡L1、L2分别安装在两个灯座上，按图所示的方式连接在电路中，电源保持不变，不考虑电路故障。下列说法正确的是（　C　）
6. （9分）如图所示，只闭合S1，电灯L1、L2组成 　串联　电路；断开S1，闭合S2、S3，电灯L1、L2组成 　并联　电路；同时闭合S1、S3，电路会形成 　短路　。
7. （9分）如图所示，闭合开关S，灯L1与L2的连接方式是 　并　联；断开开关S，会发生的现象是 　灯L1熄灭　；电路连接的不妥之处是 　开关对L2不起作用　。
8. （6分）如图所示的电路，断开开关S1、S2，闭合开关S3，灯L1与L2 　串　联；断开开关S3，闭合开关S1、S2，灯L1与L2 　并　联。（选填“串”或“并”）
9. （9分）小聪家里有一台透明电冰箱。她发现，当打开电冰箱的门时，灯就亮；将门关上，灯就不亮了。她经过仔细研究发现冰箱门上方有一个开关，开关与冷藏室内的照明灯是 　串联　（选填“串联”或“并联”）的；电冰箱主要靠压缩机工作，压缩机和冰箱内的灯是 　并联　（选填“串联”或“并联”）连接的，为了验证你的判断是否正确，写出你的实际操作方法： 　将冰箱门关上，观察压缩机是否还可以继续工作　。
将冰箱门关上，观察压缩机是否还可以
10. （15分）如图所示，当S1、S2断开时，能亮的灯是 　L1与L3　，它们是 　串　联的；当S1、S2闭合时，能亮的灯是 　L2与L3　，它们是 　并　联的；当S1闭合、S2断开时，能亮的灯是 　L3　。
11. （7分）请按照如图甲所示的电路图，将图乙中其余元件连接起来。（用笔画线表示导线，导线不许交叉）
