教科版（2024）九年级上册（2024）第2节 电路复习ppt课件

这是一份教科版（2024）九年级上册（2024）第2节 电路复习ppt课件，共26页。

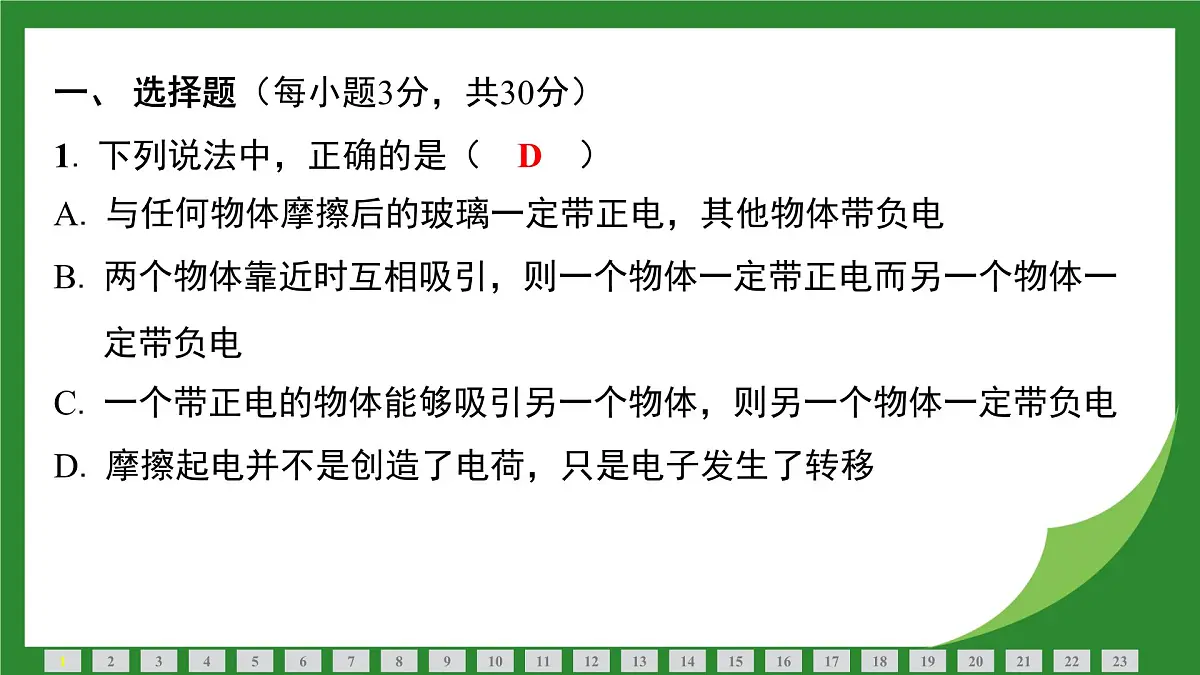

一、 选择题（每小题3分，共30分）1. 下列说法中，正确的是（　D　）

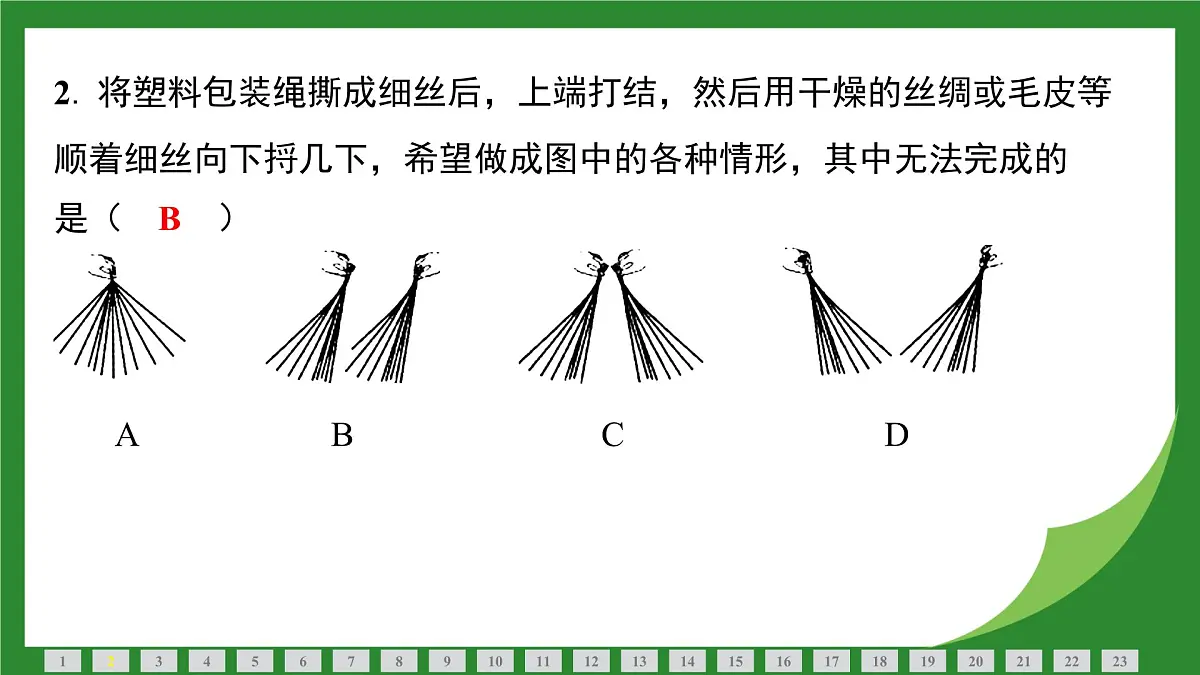

2. 将塑料包装绳撕成细丝后，上端打结，然后用干燥的丝绸或毛皮等顺着细丝向下捋几下，希望做成图中的各种情形，其中无法完成的是（　B　）

A B C D

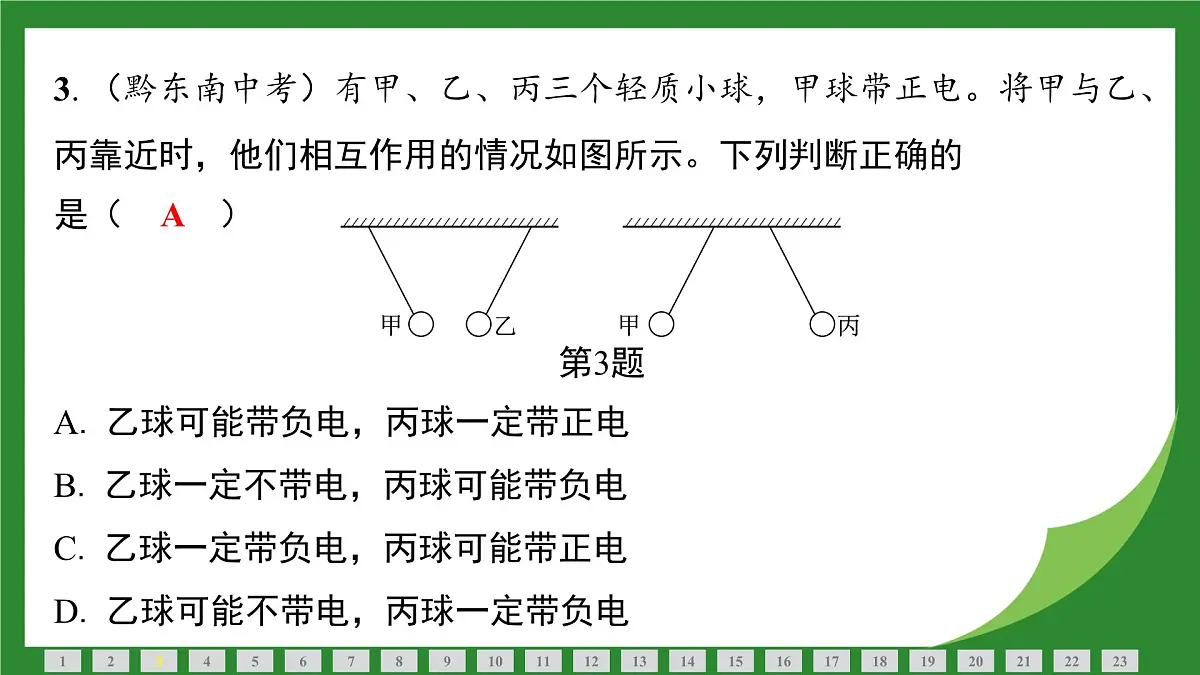

3. （黔东南中考）有甲、乙、丙三个轻质小球，甲球带正电。将甲与乙、丙靠近时，他们相互作用的情况如图所示。下列判断正确的是（　A　）

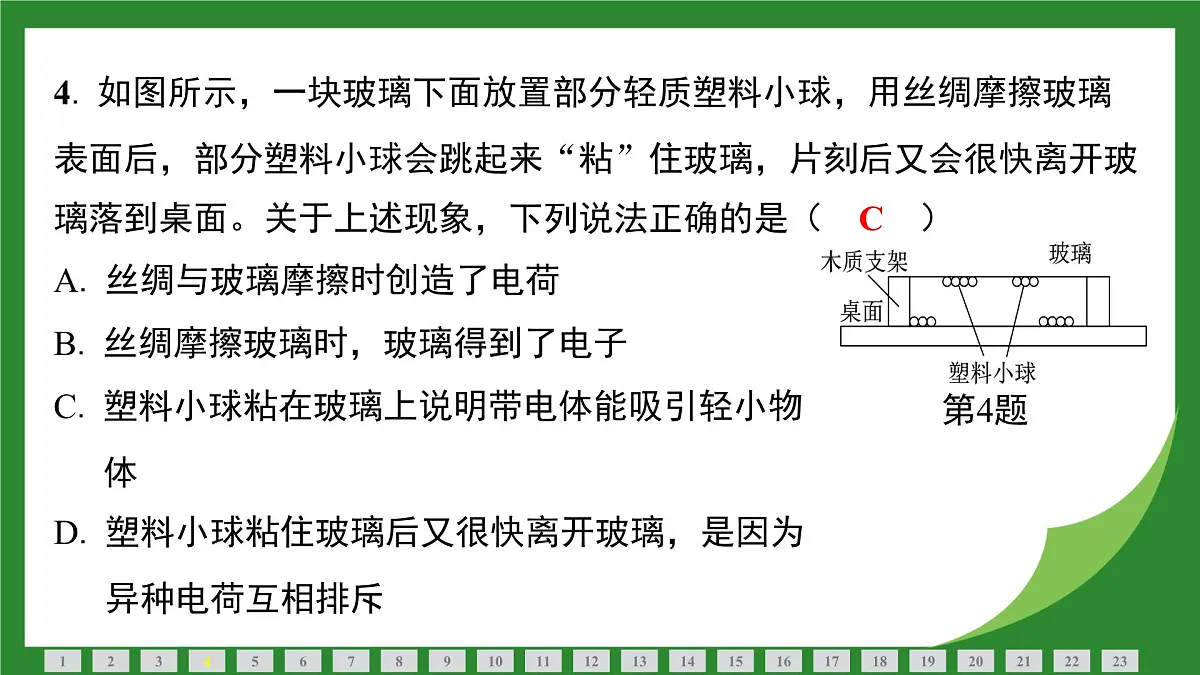

4. 如图所示，一块玻璃下面放置部分轻质塑料小球，用丝绸摩擦玻璃表面后，部分塑料小球会跳起来“粘”住玻璃，片刻后又会很快离开玻璃落到桌面。关于上述现象，下列说法正确的是（　C　）

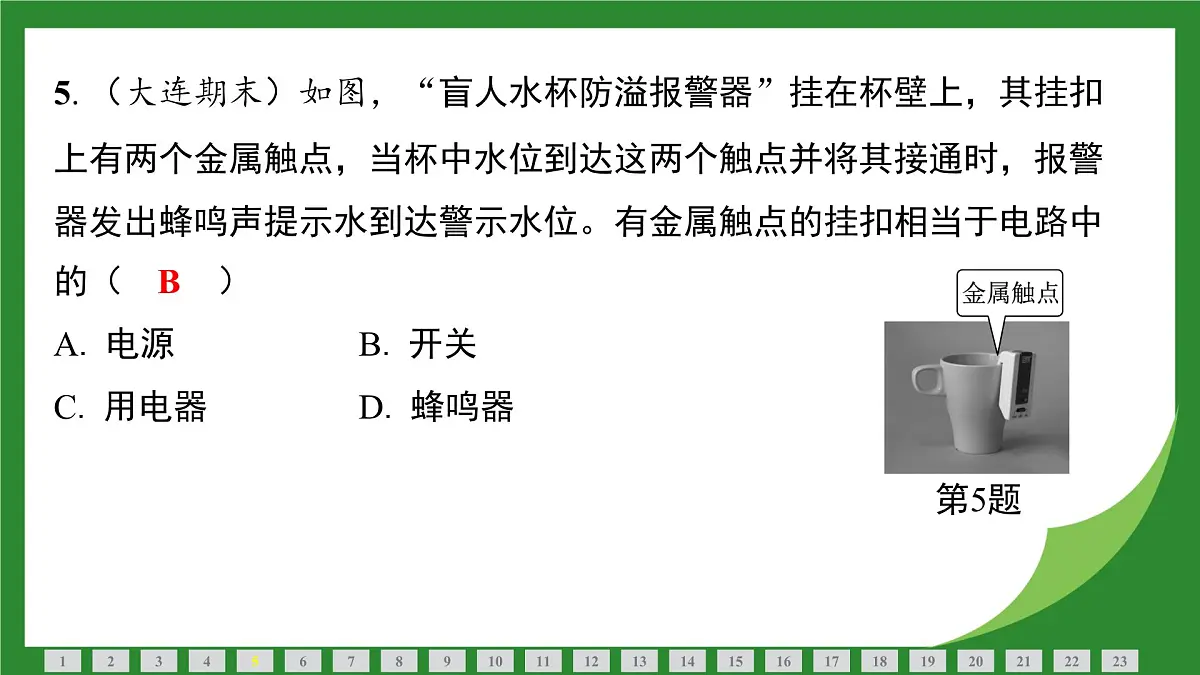

5. （大连期末）如图，“盲人水杯防溢报警器”挂在杯壁上，其挂扣上有两个金属触点，当杯中水位到达这两个触点并将其接通时，报警器发出蜂鸣声提示水到达警示水位。有金属触点的挂扣相当于电路中的（　B　）

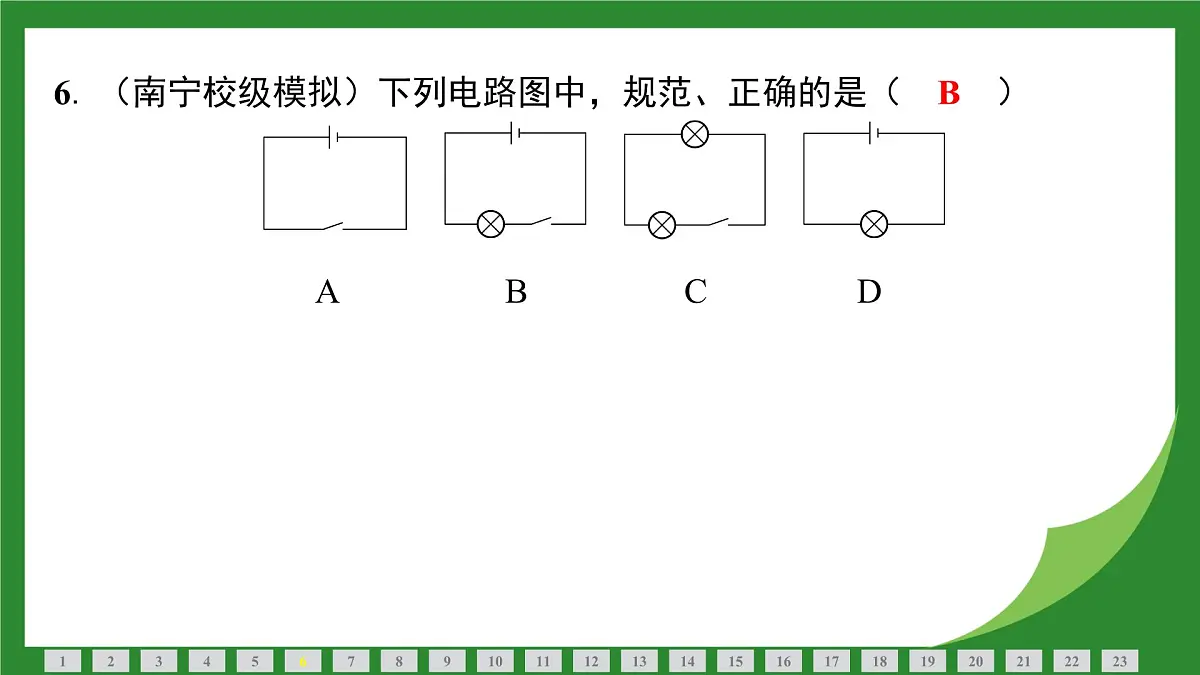

6. （南宁校级模拟）下列电路图中，规范、正确的是（　B　）

A B C D

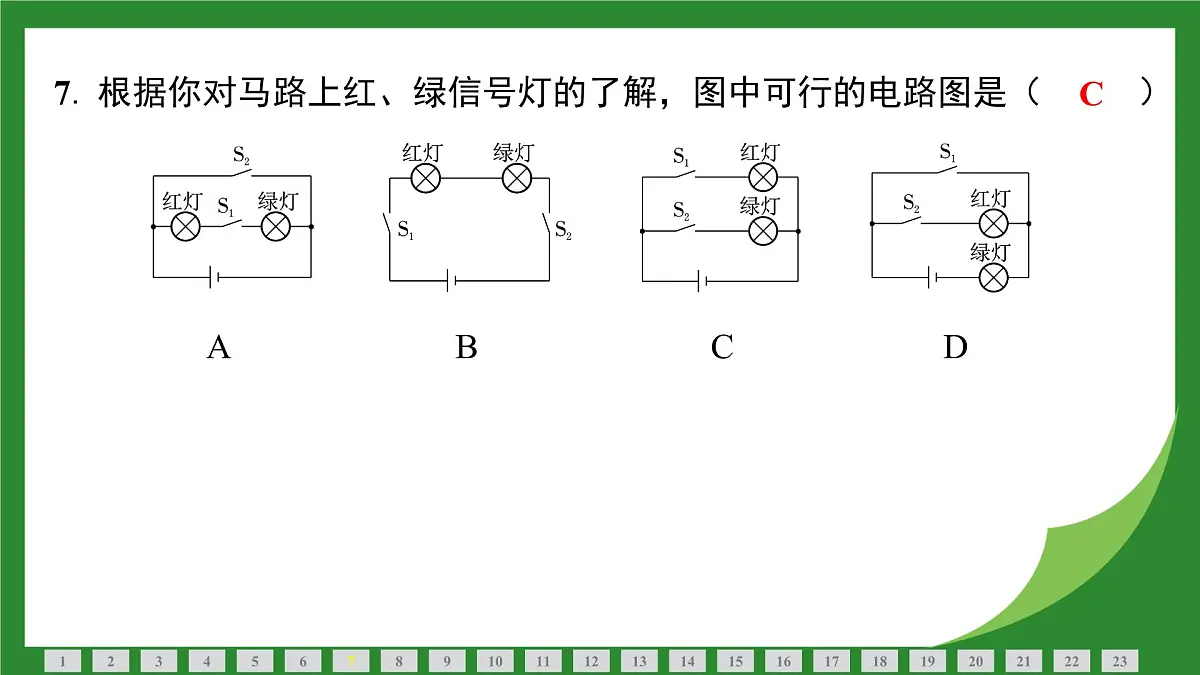

7. 根据你对马路上红、绿信号灯的了解，图中可行的电路图是（　C　）

A B C D
8. 下列实物图与电路图完全相符的是（　A　）
　　　 　　　 　　　
A B C D
9. 在如图所示的电路中，电灯L1和L2的连接方式依次是（　B　）
10. （成都模拟）如图为某小区电梯的电路图。L为楼层显示屏，M为电梯运行电机，S1为电梯内控制开关，S2为电梯外呼梯开关。要求S1或S2任意一个闭合时，楼层显示屏L都能亮起，同时电梯运行电机M工作，两个开关都未闭合时，楼层显示屏L和电梯运行电机M都不能工作。下列电路图符合要求的是（　D　）

A B C D　
二、 填空题（每空2分，共34分）11. 如图所示为小亮家新买的一种简易静电吸尘器，只要用它在衣物上来回摩擦就可以将衣物上的灰尘吸掉，小亮分析：这种简易吸尘器通过和衣物之间的摩擦使它的表面带了 　电　，因而具有了 　吸引轻小物体　的性质。
12. （凉山中考）在19世纪初，物理学家刚刚开始研究电流时，规定正电荷 　定向移动　的方向为电流方向，随着科学的发展，我们可以利用发光二极管判断电流的方向，是因为发光二极管具有 　单向导电性　。
13. （百色中考）丝绸摩擦过的玻璃棒带正电是因为玻璃棒 　 失去　（选填“得到”或“失去”）电子；用丝绸摩擦过的玻璃棒接触验电器，验电器金属箔张开，如图所示。接触瞬间 　有电子从验电器转移到玻璃棒　（选填“有正电荷从玻璃棒转移到验电器”“有电子从验电器转移到玻璃棒”或“没有电荷转移”）。
14. 有些建筑物的顶端有避雷针，避雷针是针状金属物，它可以利用尖端放电，把云层所带的电荷导入大地，若云层带正电，则尖端放电时，避雷针中自由电子的运动方向是 　从大地到云层　（选填“从云层到大地”或“从大地到云层”）。
15. 如图所示的电路，要使灯L1、L2串联，应只闭合开关 　S2　，要使灯L1、L2并联，应只闭合开关 　S1、S3　。同时闭合开关 　S1、S2　，会烧坏电源。
16. 如图所示，闭合开关S，灯L1与L2的连接方式是 　并　联；断开开关S，灯 　L2　会发光；若要求开关S控制整个电路，则需要将它接在 　干路中　。
17. 如图所示的电路中，要使灯泡L1和灯泡L2组成串联电路，应将开关S1断开，开关S2闭合，开关S3 　断开　；要使灯泡L1和灯泡L2组成并联电路，应将开关S1闭合，开关S2断开，开关S3 　闭合　；若开关S1和开关S2都闭合，则可能会将电源 　烧坏　；若将开关S1断开，开关S2和开关S3都闭合，则只有一个灯泡发光，发光的灯泡是 　L1　。
三、 解答题（共36分）
18. （4分）根据如图所示的实物连接图，在虚线框内画出对应的电路图。
19. （4分）如图所示为楼梯照明灯的模拟电路。它的要求是在楼梯的上、下两端都能对灯进行控制。请在图上补画连接导线，使之符合这一要求。
20. （4分）请根据表中给出的信息，用笔画线代替导线将图中实物图补充连接成完整电路。
21. （6分）小华家新买了一辆电动自行车，她发现：拨动扶手旁向左或向右的转向开关时，车尾只有对应一侧的转向指示灯会亮起，而不管捏紧左边还是右边的车闸，车尾的一盏刹车指示灯都会亮起，请将如图器件连成符合要求的电路图（用笔画线代替导线）。
22. （6分）生活中某一型号的电子锁设置了两种打开方式：① 凭密码接通电路解锁，密码相当于电路中的开关S1；② 按下特定指纹解锁，特定指纹相当于开关S2。两种方式都能单独使电动机 工作而打开门，请你在虚线框里画出符合该类型电子锁要求的简易电路图。
23. （12分）晓彤同学在科技活动小组中为学校茶炉房设计了如图甲所示的人工控制电路。只有红灯亮，表示水未烧开，只有绿灯亮，表示水已烧开。
（1） 水已烧开时，开关的闭合情况是 　B　。
（2） 小雪同学看了晓彤的设计后认为该设计还有不足之处，请指出该设计的两点不足：
①  　S1、S2都断开时，两灯都亮，无法判断水是否烧开　。
②  　S1、S2都闭合时，两灯都不亮，无法判断电路是否工作且会造成电源短路　。
S1、S2都断开时，两灯都亮，无法判断水是否烧开　
S1、S2都闭合时，两灯都不亮，无法判断电路是否工作且会造成电
