初中物理苏科版（2024）九年级上册（2024）第十四章 欧姆定律三、欧姆定律课文配套课件ppt

这是一份初中物理苏科版（2024）九年级上册（2024）第十四章 欧姆定律三、欧姆定律课文配套课件ppt，共48页。PPT课件主要包含了对点典例剖析，［答案］A，［易错］B，■考点一欧姆定律，［解题思路］，思路点拨等内容，欢迎下载使用。
● 考点清单解读● 易错易混分析

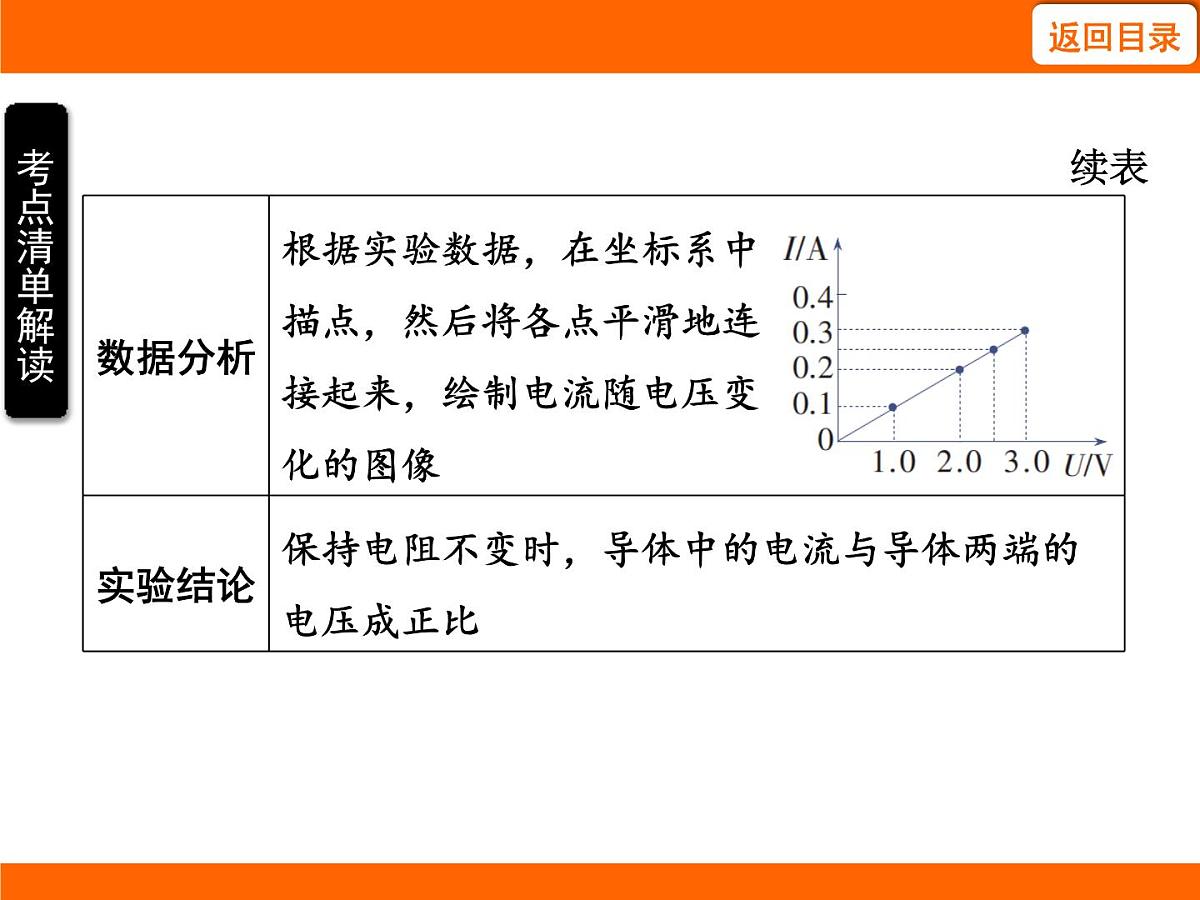

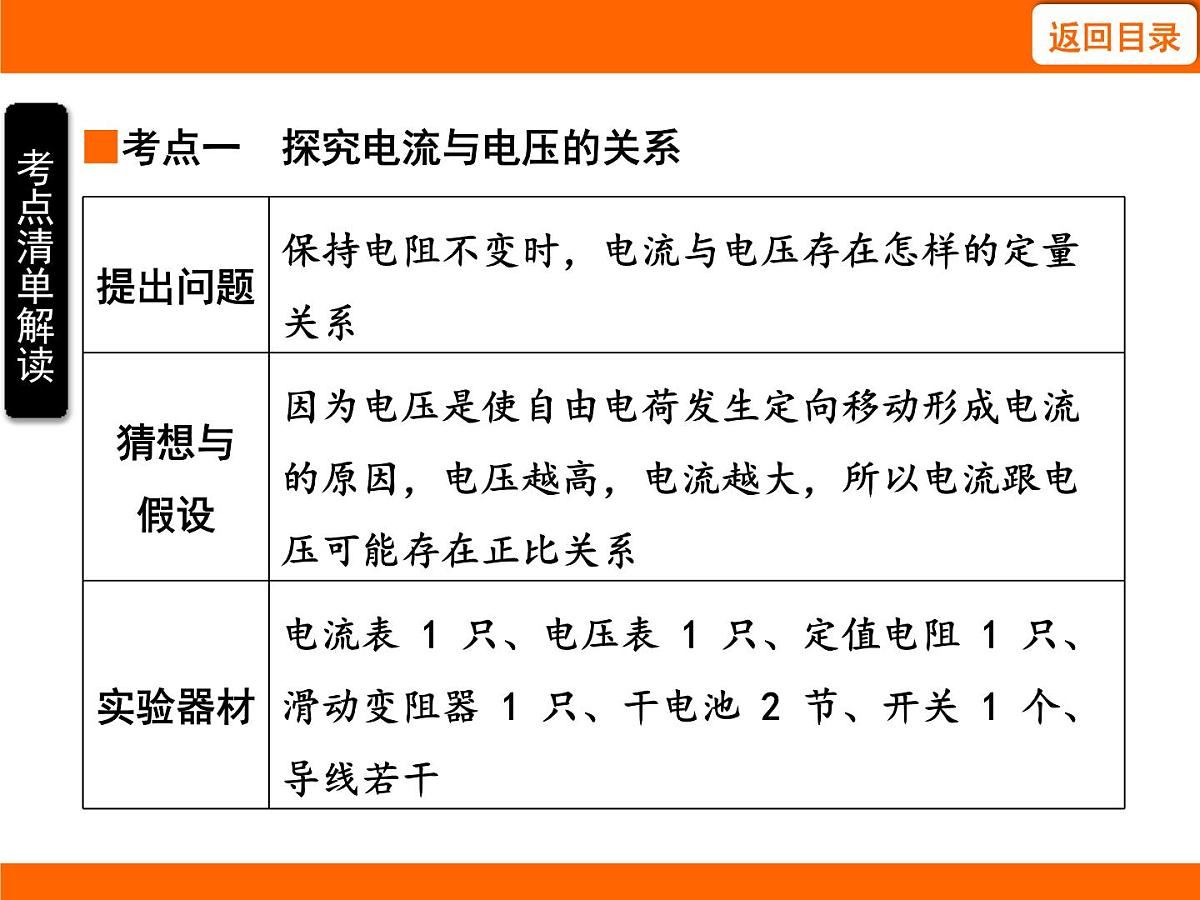

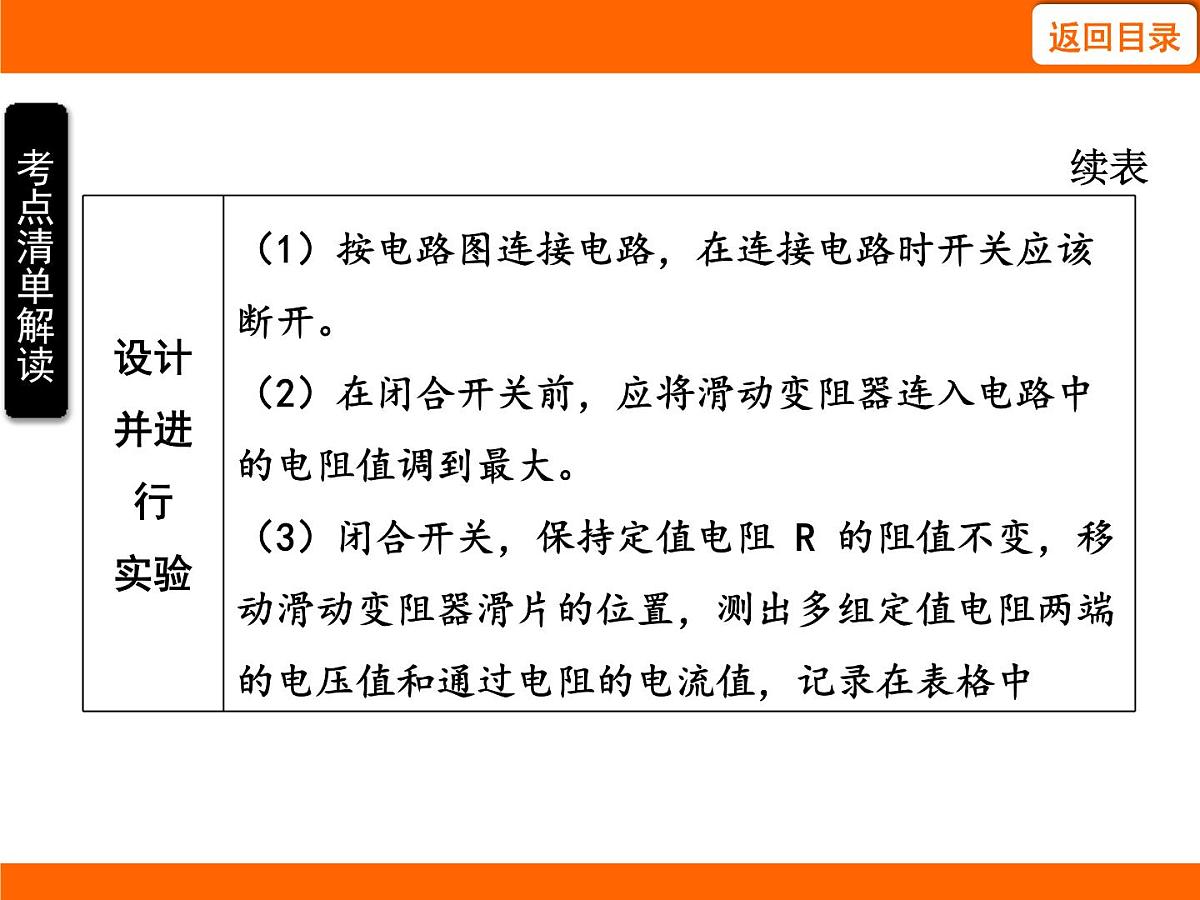

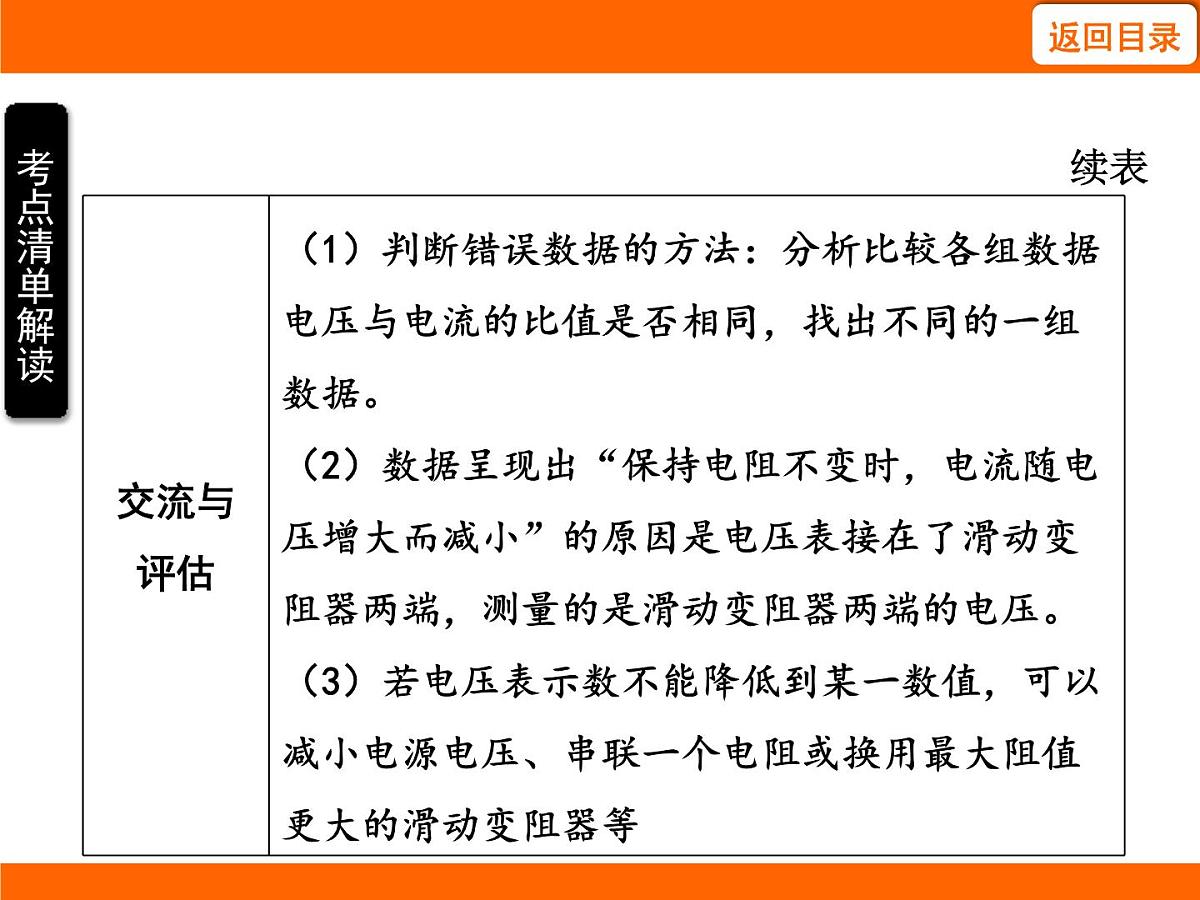

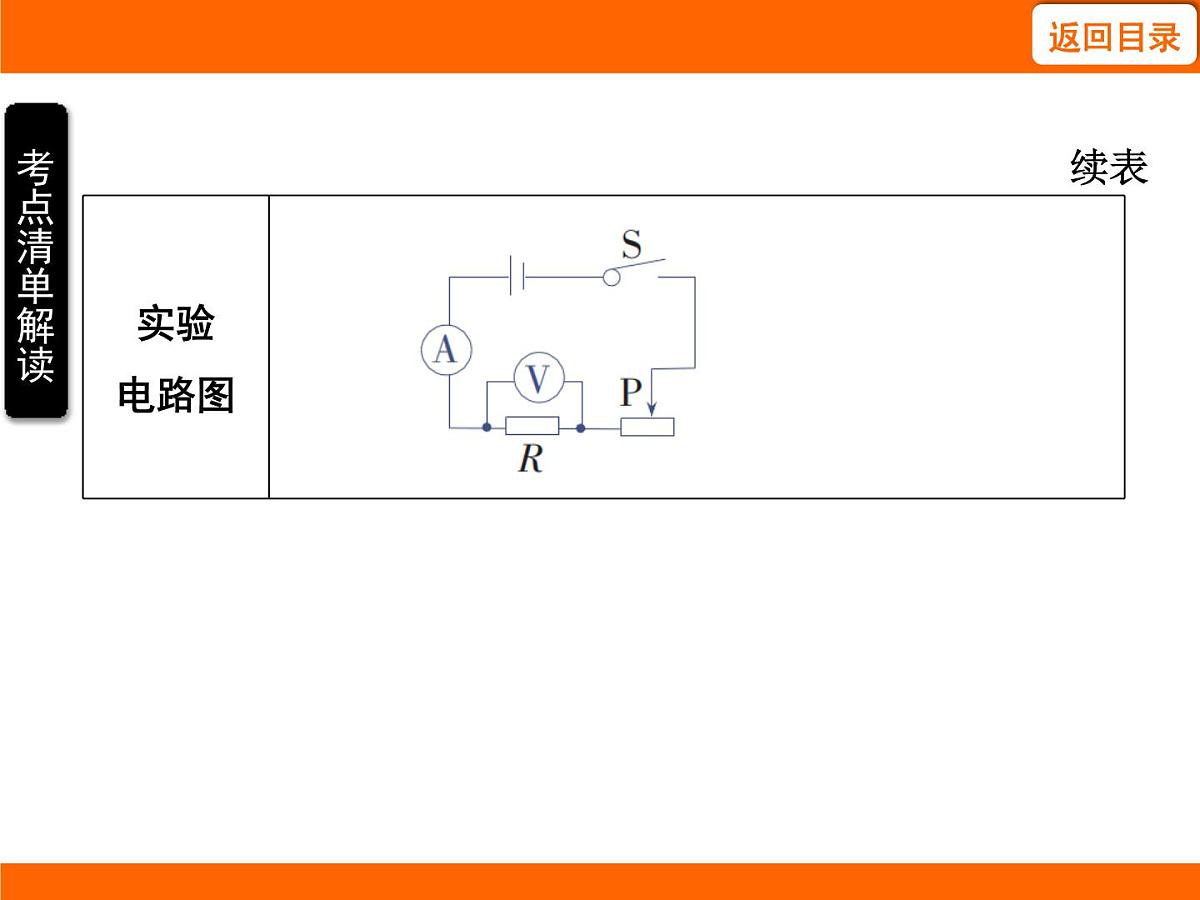

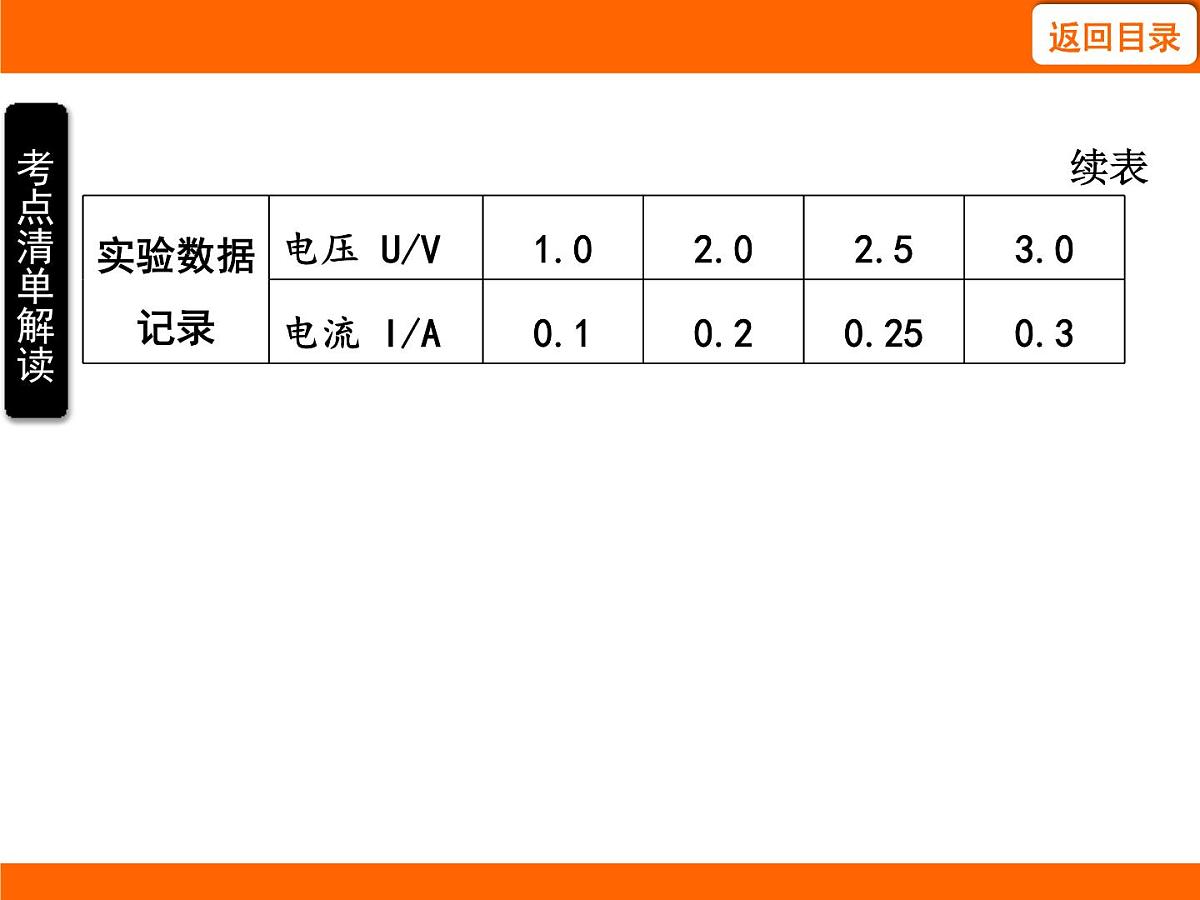

■考点一 探究电流与电压的关系
归纳总结 为了使结论更具有普遍性，应至少记录三组数据。 实验中滑动变阻器的作用是改变定值电阻两端的电压和保护电路。 结论中的电流、电压和电阻是针对同一导体而言的。 在归纳结论时，不能漏掉前提条件“保持电阻不变”。
典例 1 小明做“探究电流与电压的关系”实验。
（1）请用笔画线代替导线，将图中的电路连接完整（要求：导线不能交叉，滑片 P 向 B 端移动时，电路中的电流变大）。（2）连接好电路后，闭合开关，电流表有示数，电压表示数为零，则电路故障原因可能是定值电阻 R _________（选填“短路”或“断路”）。（3）小明排除故障后闭合开关，调节滑动变阻器，得到的实验数据如表所示。 根据实验数据分析可得结论：保持电阻不变时，导体中的电流与导体两端的电压成 ______。
［答案］ （1）如下图所示（2）短路 （3）正比
■考点二 探究电流与电阻的关系
典例 2 小明在做“探究电流与电阻的关系”实验中，器材如下：电源（电压恒为 4.5 V），电压表（0～3 V），电流表（0～0.6 A），5 Ω、10 Ω、15 Ω、20 Ω 定值电阻各一个，最大阻值为30 Ω 的滑动变阻器一个。
（1）实验时连接如图甲所示电路，经检查发现电路中有一根导线连接错误，请在该导线上画“×”。（（2）排除故障后，先用 5 Ω 的定值电阻进行实验，后将 5 Ω 的电阻换成10 Ω 的电阻，闭合开关，接下来应_____________，使电压表的示数保持不变。（3）小明根据实验数据画出了如图乙所示的图像，由图像可知：保持导体两端的电压不变时，_________________________。
［解析］（1）分析题图甲所示电路，电源短路，正确的电路连接方式见答案图。（2）将定值电阻由 5 Ω 改接成 10 Ω的电阻，闭合开关，接下来应调节滑动变阻器的滑片，使电压表的示数保持不变。（3）由题图乙可知，导体的电阻增大，通过导体的电流减小，通过导体的电流跟导体的电阻的乘积保持不变，故可得出结论：保持导体两端电压不变时，导体中的电流与导体的电阻成反比。
［答案］ （1）如下图所示（2）调节滑动变阻器的滑片（3）导体中的电流与导体的电阻成反比
■将电流与电压、电阻的因果关系颠倒
例 某同学在探究“电流跟电压 、电阻的关系 ”时 ，根据收集到的数据画出了如图所示的图像，下列结论与图像相符的是（ ）
A． 导体电阻一定时，导体中的电流跟导体两端的电压成正比B． 导体电阻一定时，导体两端的电压跟导体中的电流成正比C． 导体两端电压一定时，导体的电阻跟导体中的电流成反比D． 导体两端电压一定时，导体中的电流跟导体的电阻成反比
［解析］图像的横坐标表示电压，纵坐标表示电流，是个正比例函数图像，故 C、D 项错误；电压是形成电流的原因，不会随电流发生变化，故 B 项错误。
［错因］ 将电流与电压的因果关系颠倒，误认为导体两端的电压跟导体中的电流成正比。
易错警示 在分析电流与电压的关系时，要注意因果关系，电压是因，电流是果，故只能说“在电阻一定时，通过导体的电流与导体两端的电压成正比”，不能反过来描述。 在分析电流与电阻的关系时，要注意电阻是导体本身的一种性质，故只能说“在电压一定时，导体中的电流与导体的电阻成反比”，同样不能反过来描述。
领悟提能 本题考查控制变量法的应用和分析数据的能力，分清自变量和因变量是准确解答此题的关键。
第 2 课时 欧姆定律
● 考点清单解读● 重难题型突破
典例 1 关于欧姆定律以及欧姆定律的推导式，下列说法正确的是（ ）A． 导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比B． 当某段导体两端电压为 0 时，其电阻也为 0C． 导体的电阻跟导体两端的电压和通过导体的电流有关D． 通过导体的电流大小只取决于其两端电压大小
■考点二 用欧姆定律进行计算
1. 应用欧姆定律进行分析与计算的依据
2. 利用欧姆定律进行计算的解题步骤
3. 运用欧姆定律时的注意事项
典例 2 如图所示，定值电阻的电阻 R1=5 Ω、R2=15 Ω，闭合开关 S，电流表 的示数为 0.6 A，求：（1）电源电压。（2）电流表 的示数。
■题型 利用欧姆定律进行简单计算
例 如图所示，将一只灯泡与一个定值电阻串联后接在电源两端，闭合开关后，灯泡恰好正常发光。 已知定值电阻 R 为 24 Ω，电源电压为 18 V，电压表的示数为 6 V，求：（1）电流表的示数是多少？（2）灯泡正常发光时灯丝的电阻是多少？
