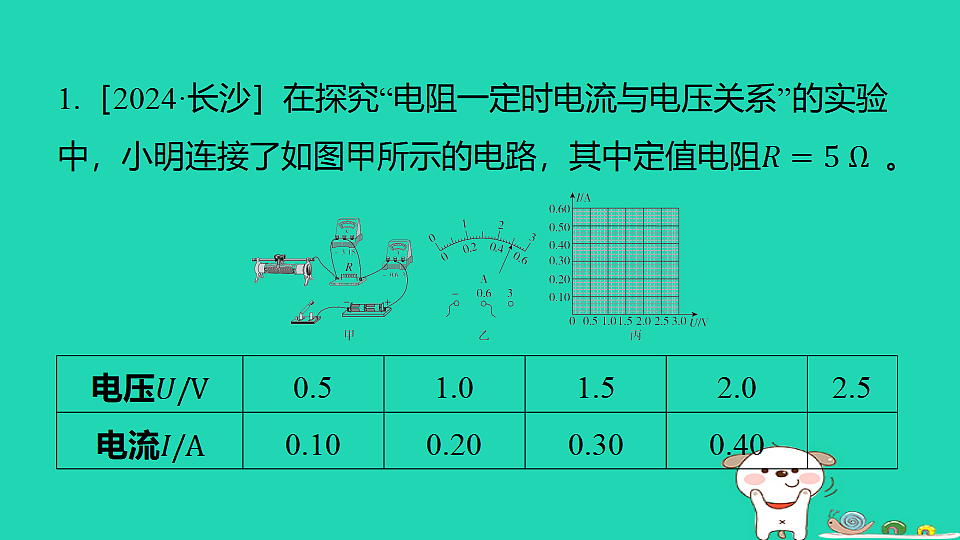

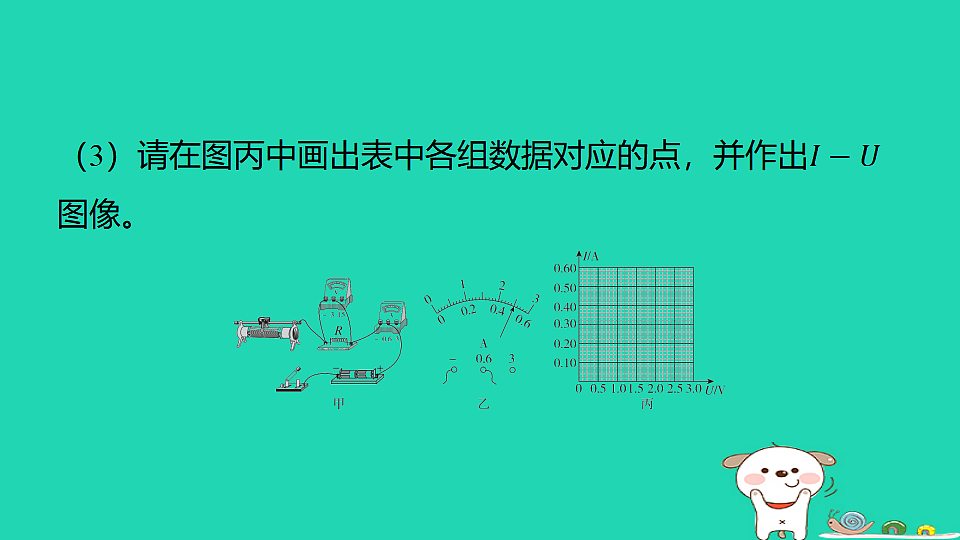

（1）请你用笔画线表示导线将电路连接完整。
（2）小明测量并记录了几组电压和电流值如表。最后一次实验中电流表的示数如图乙所示，此时电流为_____A。
（4）分析可得实验结论：电阻一定时，通过导体的电流与导体两端的电压成____比。
（1）小明连接的电路如图甲所示，闭合开关后，发现________（填“电流表”
或“电压表”）无示数，经仔细检查后发现电路中有一根导线连接错误，请在图中错误的那根导线上画 “×”，并画出正确的连线。
（填“左”或“右”）端。正确操作后得到如表格所示数据，表格中第2组数据的电流表示数如图乙所示，电流表示数是____A。请根据表格中数据，在图丙中作出电流随电阻变化的图像。
（3）由图像可得出的结论是______________________________________________。
电压一定时，通过导体的电流与导体的电阻成反比
3. 在探究“电流与电压及电流与电阻的关系”实验中，电路中滑动变阻器的作用分别是( )
（1）请根据图甲电路图将图乙所示的实物图连接完整（要求导线不能交叉）。
（3）排除故障后，小刚首先探究电流与电压的关系。在以下实验步骤中正确且最合理的顺序是___。（填字母）
A. ①③⑤B. ②③⑤C. ②③⑥⑤D. ②④⑥⑤
（4）实验结束后，小刚断开开关，在整理器材时，他突然发现电压表指针位置如图丙所示。
①小刚遗漏的实验操作是____________。
【点拨】整理器材时，发现电压表指针位置不在零刻度线，说明电压表使用前未调零，需要调零。
② 小华通过正确实验操作也进行了上述实验，发现与小刚的实验结论一致。遗漏的实验操作______（填“会”或“不会”）影响结论。
【点拨】探究电流与电阻关系时，需控制定值电阻两端电压一定，改变定值电阻阻值，遗漏的实验操作并未影响结论，因为实验时定值电阻两端电压保持为定值。
5. ［2024·扬州市直学校月考］小宇和同学们在做电学实验过程中，
她们经过讨论，依次改进了“探究电流与电压的关系”的实验电路图，如图甲、乙、丙所示。下列说法正确的是 ( )
【点拨】在探究“电流与电压的关系”实验中，应控制电阻不变，而灯丝的电阻随
