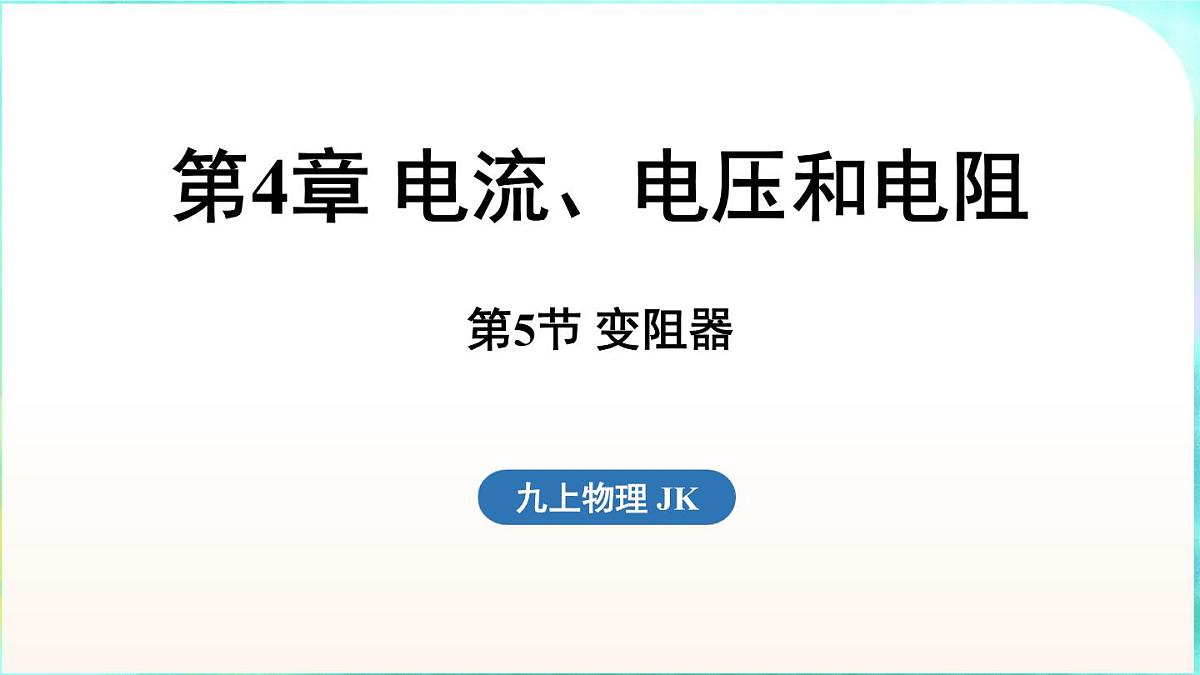

物理九年级全一册（2024）第5节 变阻器课堂教学ppt课件

这是一份物理九年级全一册（2024）第5节 变阻器课堂教学ppt课件，共30页。

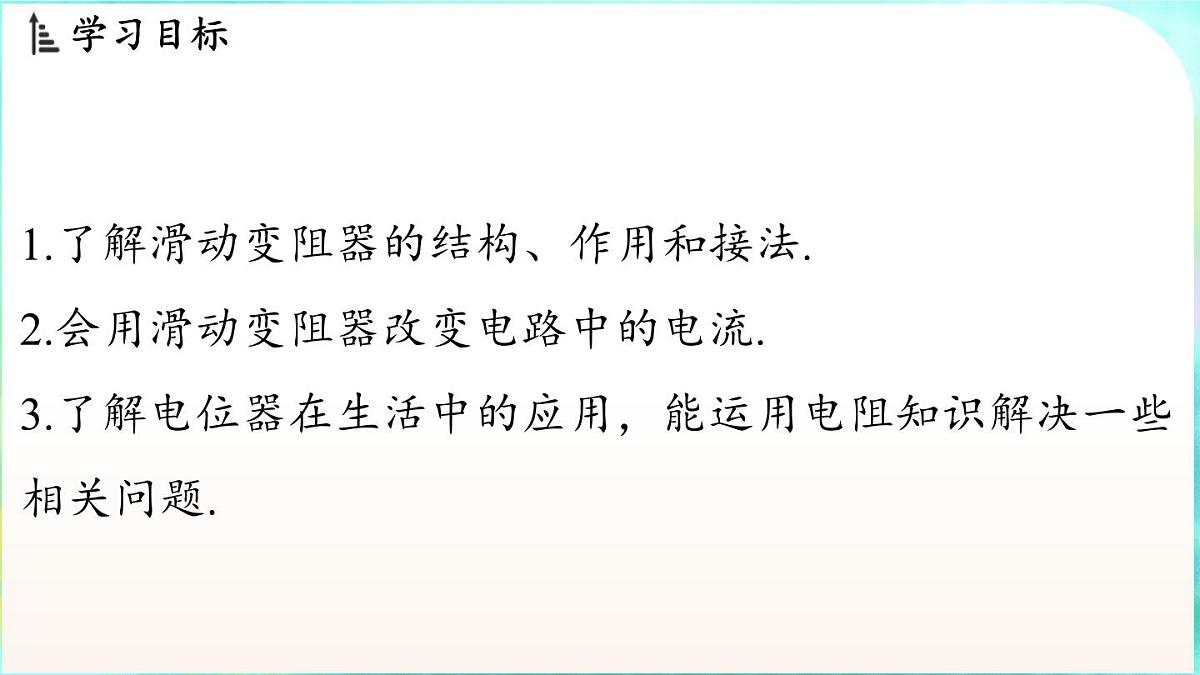

1.了解滑动变阻器的结构、作用和接法.2.会用滑动变阻器改变电路中的电流.3.了解电位器在生活中的应用，能运用电阻知识解决一些相关问题.

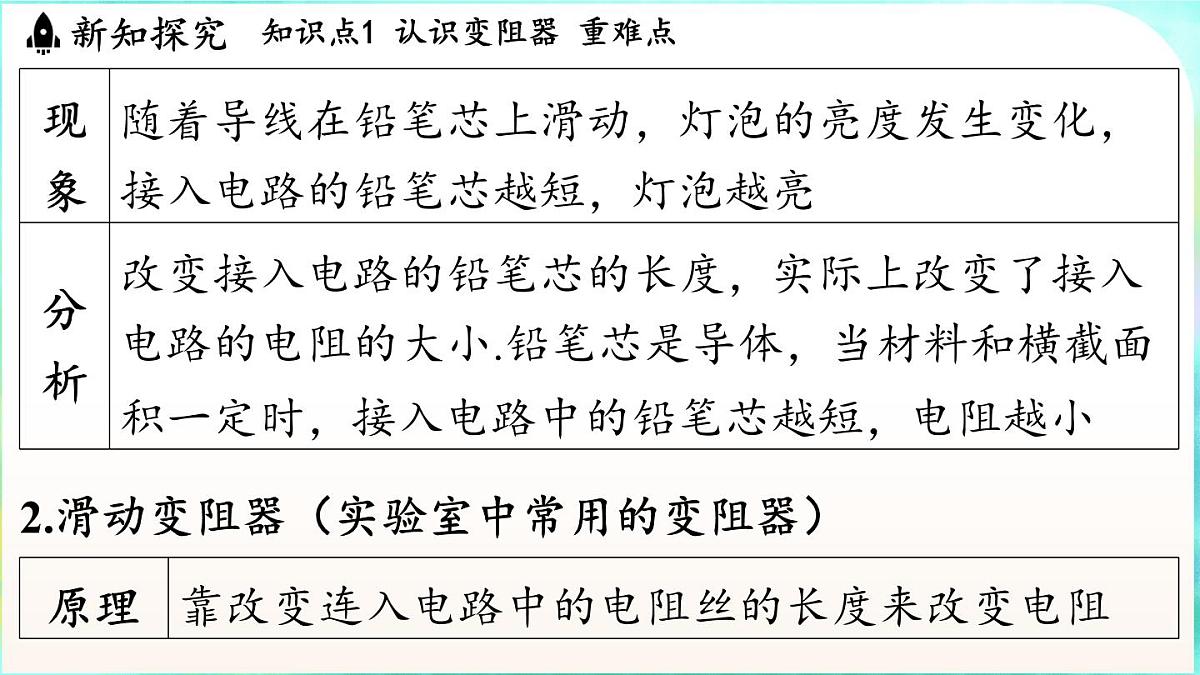

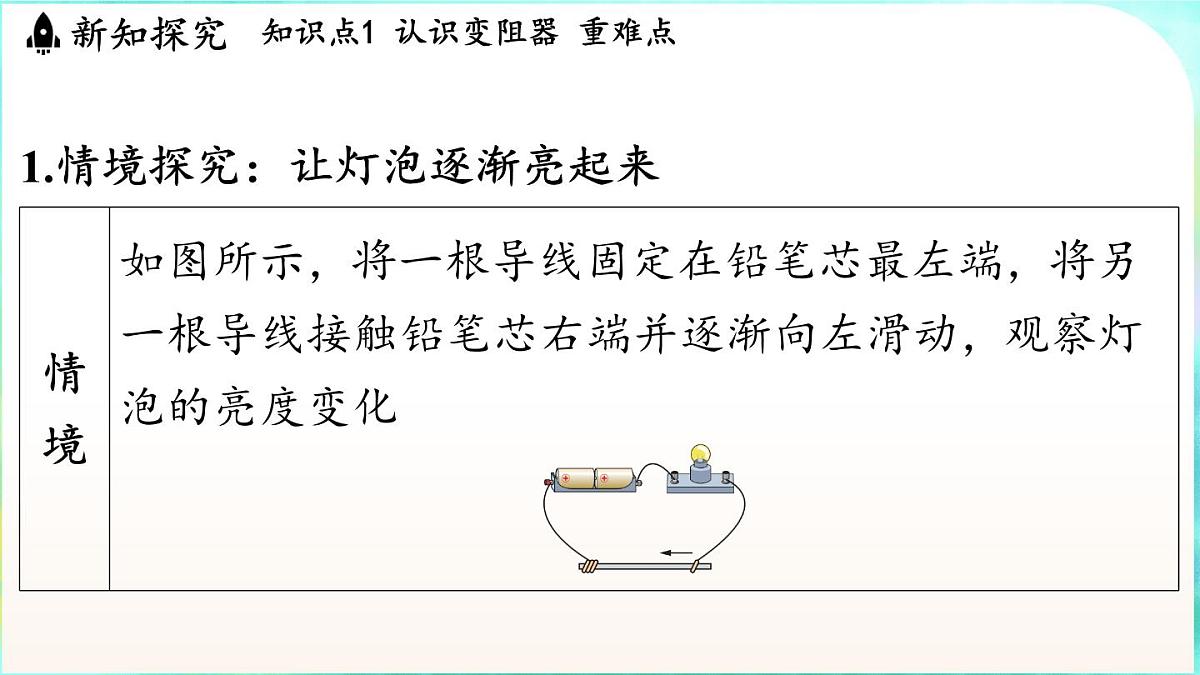

1.情境探究：让灯泡逐渐亮起来

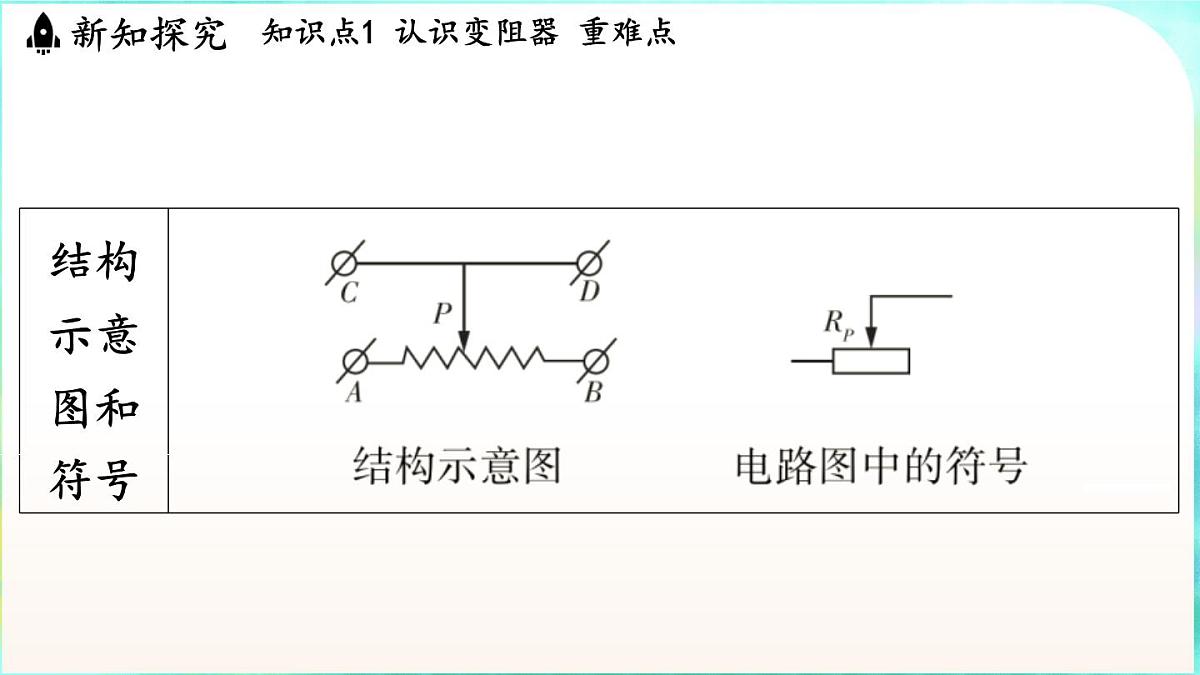

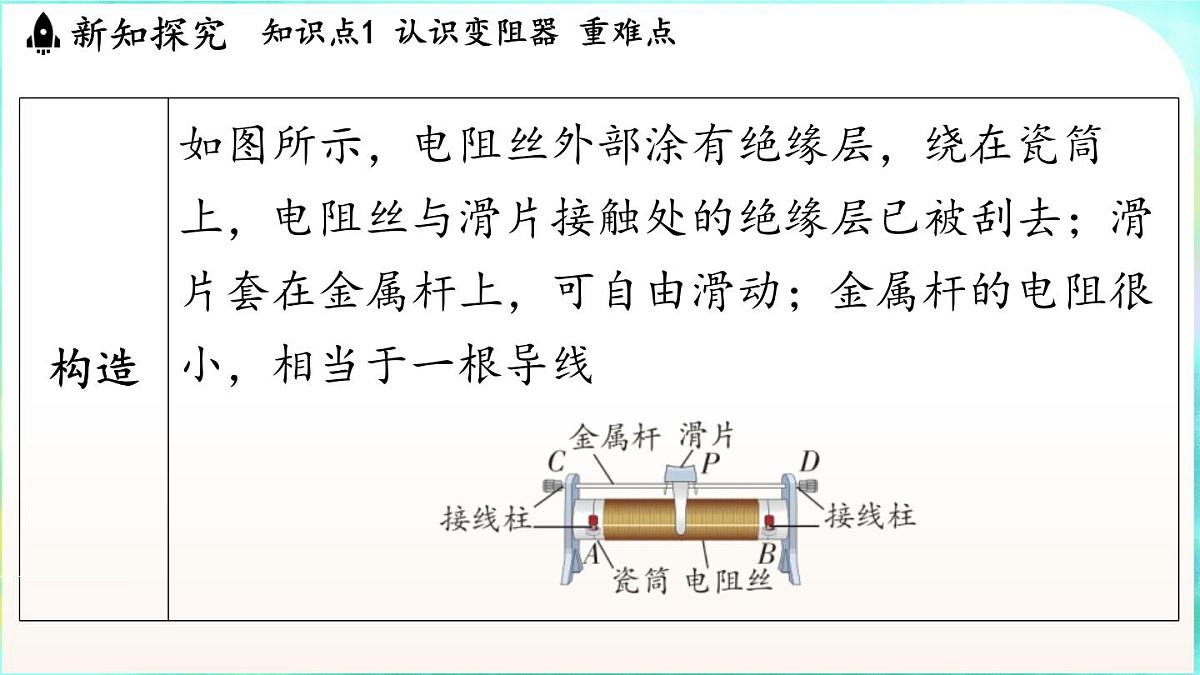

2.滑动变阻器（实验室中常用的变阻器）
电阻丝全部连入电路，相当于定值电阻
没有电阻丝连入电路,相当于一根导线
归纳总结将滑动变阻器连入电路时，应采用两个接线柱“一上一下”的接法，不能同时使用上面两个接线柱（此时滑动变阻器接入电路的阻值为零）,也不能同时使用下面两个接线柱（此时滑动变阻器接入电路的阻值最大且无法调节），否则就起不到改变连入电路中电阻的作用.

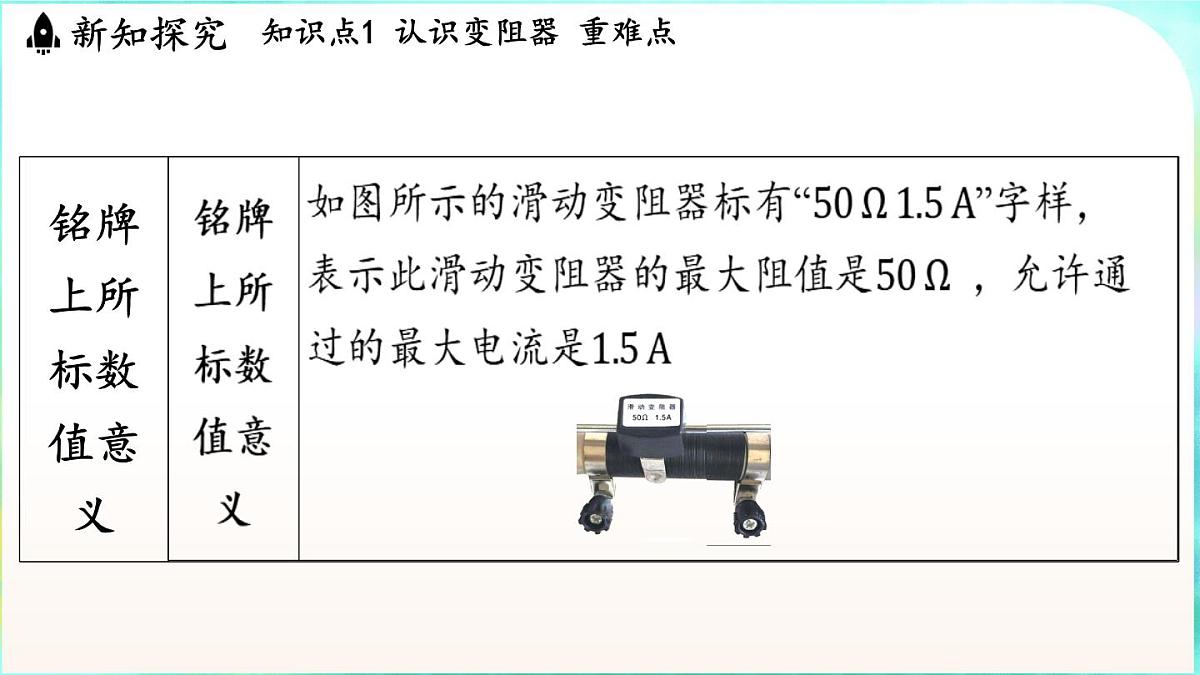

特别提醒滑动变阻器的使用1.按需选择：通过滑动变阻器的电流不能超过允许通过的最大值.

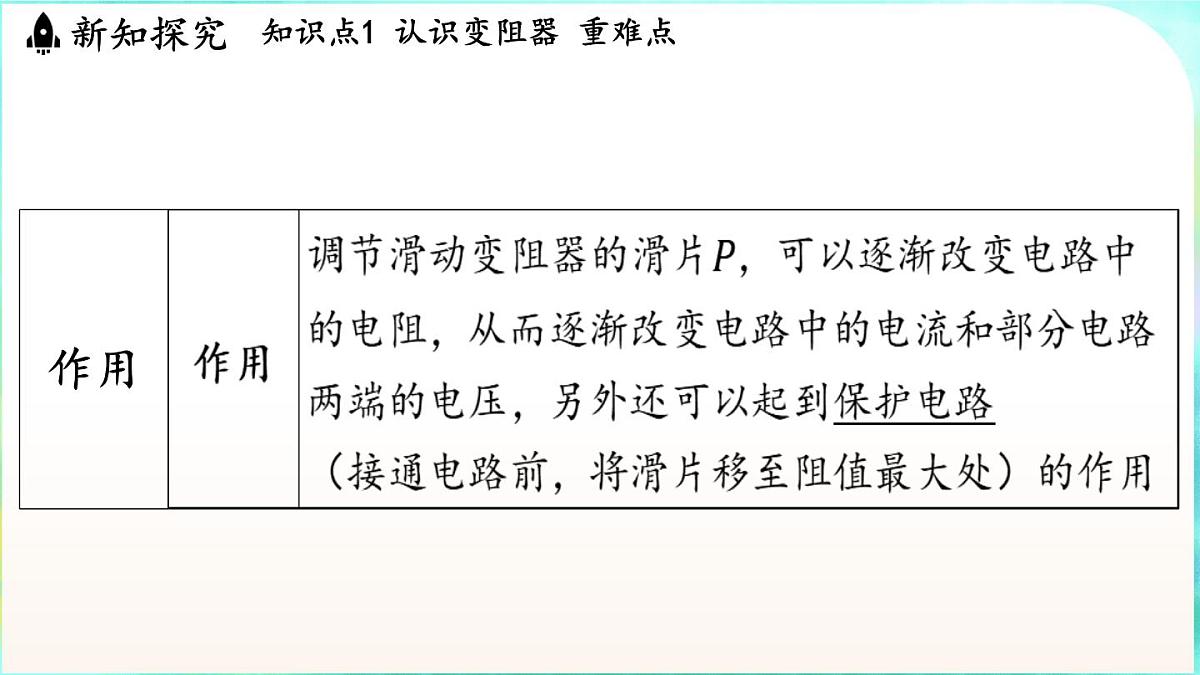

2.连接：要与被控制的用电器串联，接通电路前滑片移至阻值最大处.3.接法：只要选定滑动变阻器的下端接线柱，上端两个接线柱中任何一个连入电路，接法是等效的.
4.实验探究：用滑动变阻器改变小电动机的转速
5.电阻箱滑动变阻器能够改变接入电路的电阻，但不能显示出接入的阻值.电阻箱是一种能够表示出电阻值的变阻器，在电路图中用符号“ ”表示.
实验室常用的电阻箱是旋盘式电阻箱：
实验室常用的变阻器是滑动变阻器和电阻箱，生活中一般将变阻器叫作电位器，常见的有机械式电位器和数字电位器.
1.机械式电位器如图所示是机械式电位器的一种.其电阻丝呈圆弧形，滑片可以沿电阻丝转动.其接线的方法是
“中间固定，两边接一边”.当接中间和左端接线柱时，接入电路的电阻丝为滑片左侧部分，如果顺时针转动滑片，则电位器接入电路的电阻变大.可连续调节亮度的台灯、可连续调节声音大小的耳机等都使用了该类电位器.
2.数字电位器数字电位器是用数字信号控制电阻的器件.它有耐振动、噪声小、寿命长、抗环境干扰等优点，已在自动检测与控制、智能仪器仪表、消费类电子产品等许多重要领域得到应用.
A.变大B.变小C.不变D.先变大后变小
