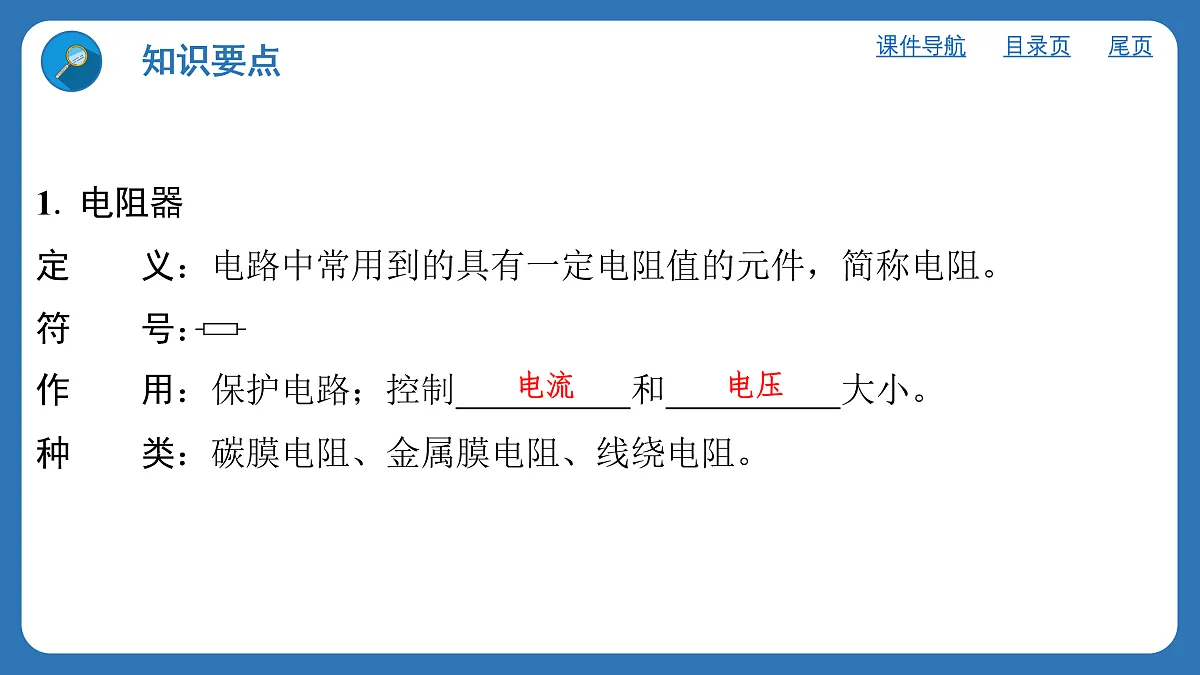

1. 电阻器定　　义：电路中常用到的具有一定电阻值的元件，简称电阻。符　　号：
作　　用：保护电路；控制 和 大小。种　　类：碳膜电阻、金属膜电阻、线绕电阻。

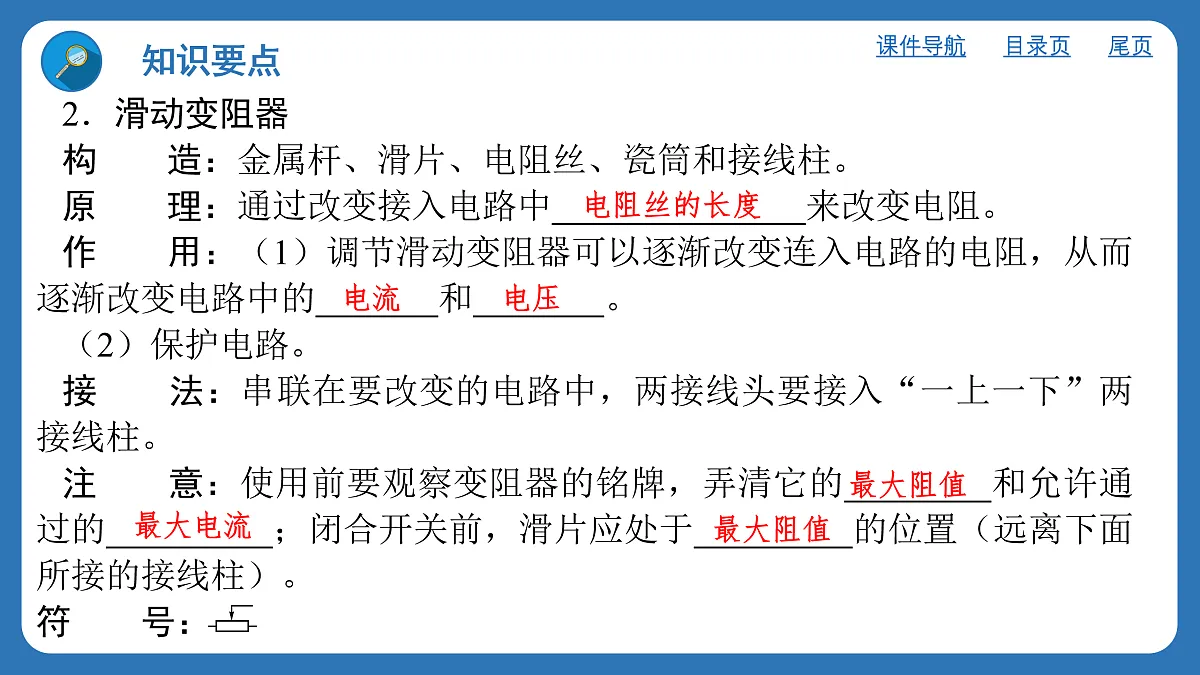

2．滑动变阻器构　　造：金属杆、滑片、电阻丝、瓷筒和接线柱。原　　理：通过改变接入电路中　 来改变电阻。作　　用：（1）调节滑动变阻器可以逐渐改变连入电路的电阻，从而逐渐改变电路中的　 　和　 　。（2）保护电路。接　　法：串联在要改变的电路中，两接线头要接入“一上一下”两接线柱。注　　意：使用前要观察变阻器的铭牌，弄清它的　 和允许通过的　 ；闭合开关前，滑片应处于　 的位置（远离下面所接的接线柱）。符　　号：

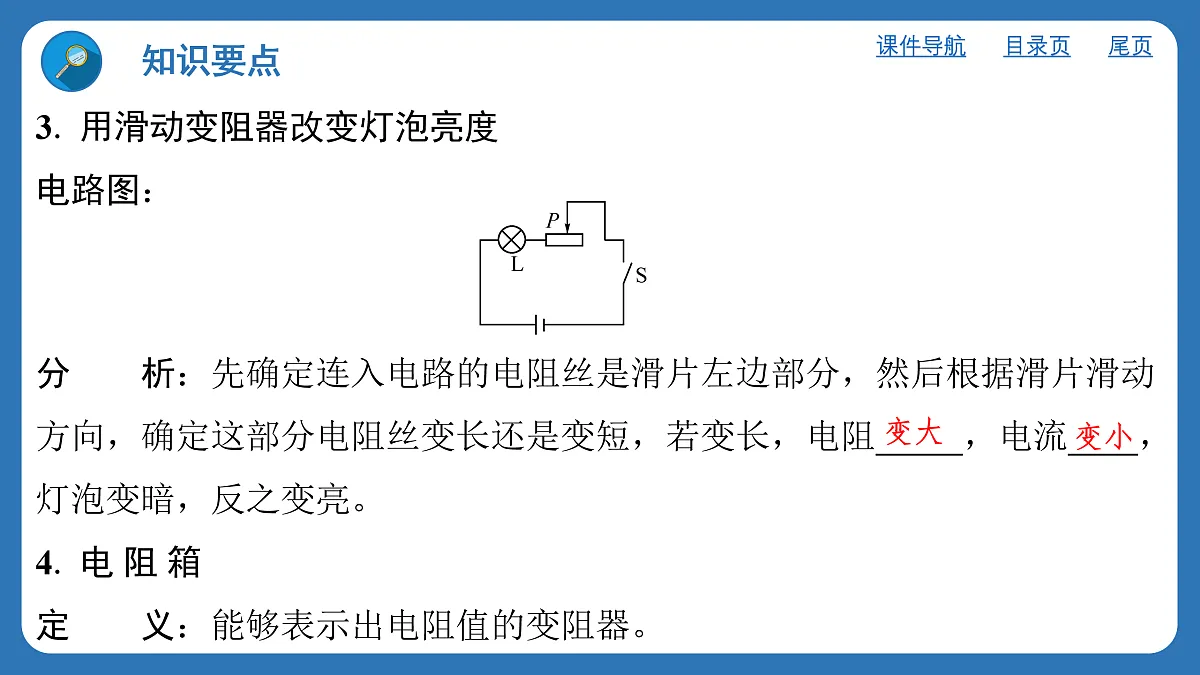

3. 用滑动变阻器改变灯泡亮度电路图：
分　　析：先确定连入电路的电阻丝是滑片左边部分，然后根据滑片滑动方向，确定这部分电阻丝变长还是变短，若变长，电阻 ，电流 ，灯泡变暗，反之变亮。4. 电 阻 箱定　　义：能够表示出电阻值的变阻器。

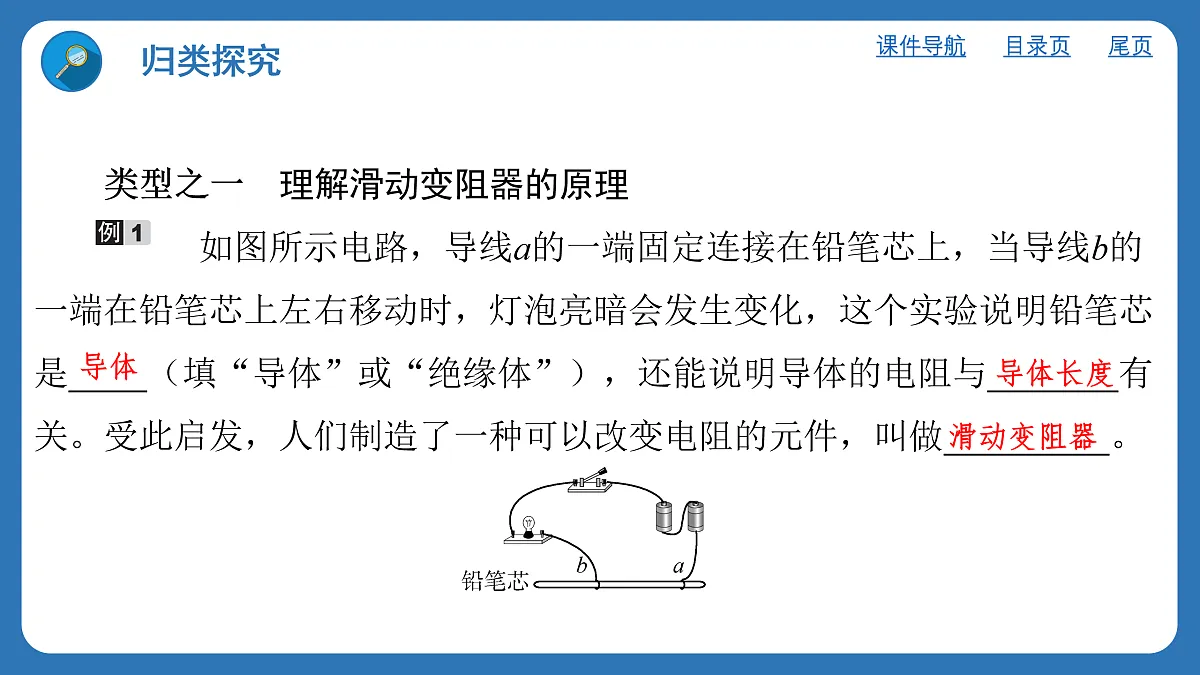

　　类型之一　理解滑动变阻器的原理 　如图所示电路，导线a的一端固定连接在铅笔芯上，当导线b的一端在铅笔芯上左右移动时，灯泡亮暗会发生变化，这个实验说明铅笔芯是 （填“导体”或“绝缘体”），还能说明导体的电阻与 有关。受此启发，人们制造了一种可以改变电阻的元件，叫做 ⁠。

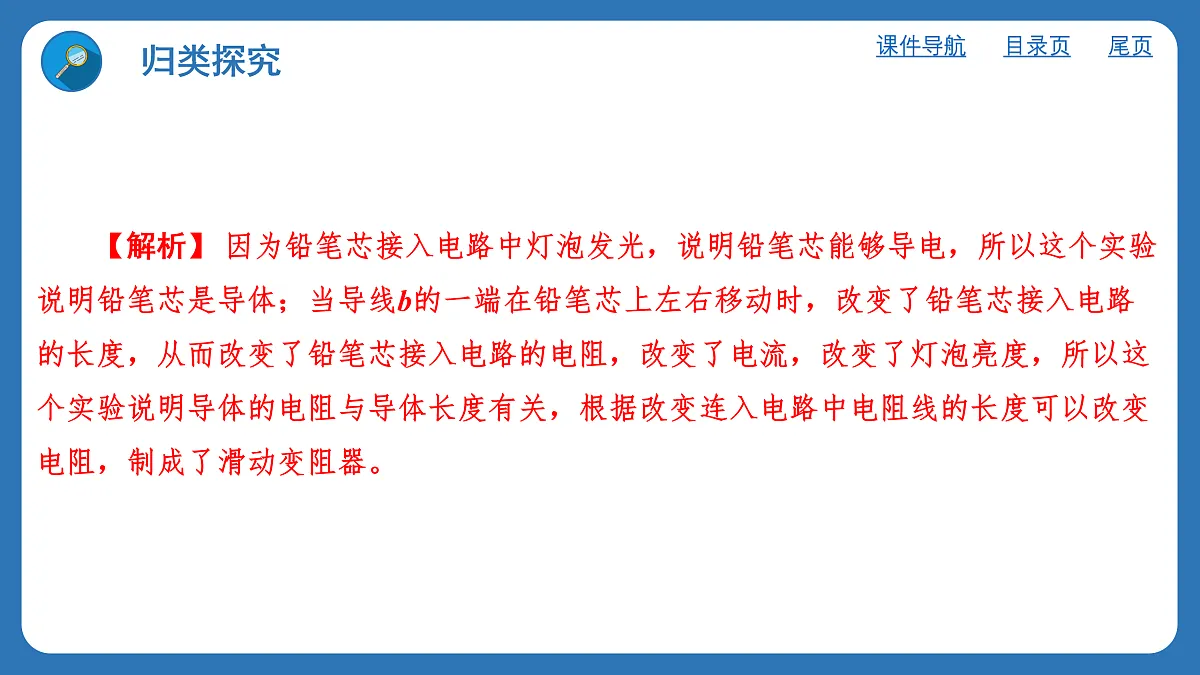

【解析】 因为铅笔芯接入电路中灯泡发光，说明铅笔芯能够导电，所以这个实验说明铅笔芯是导体；当导线b的一端在铅笔芯上左右移动时，改变了铅笔芯接入电路的长度，从而改变了铅笔芯接入电路的电阻，改变了电流，改变了灯泡亮度，所以这个实验说明导体的电阻与导体长度有关，根据改变连入电路中电阻线的长度可以改变电阻，制成了滑动变阻器。
【变式跟进1】滑动变阻器是通过改变接入电路中的电阻丝的 ⁠来改变电阻大小的。如图所示，闭合开关后，滑片P向右移动时，灯泡亮度 （填“变亮”“不变”或“变暗”）。
类型之二　正确使用滑动变阻器 　在如图所示的电路中，用滑动变阻器调节灯泡的亮度，若要求滑片P向右端滑动时灯泡逐渐变暗，则下列接法正确的是（　A　）
【解析】 根据题意，向右移动滑片，灯泡变暗，电路中电流必须减小，所以电阻要增大，滑动变阻器接入电路的电阻丝变长，滑片左边电阻丝必须接入电路，故下面一定要接C接线柱。
【变式跟进2】如图所示是滑动变阻器的四种接法，当滑动变阻器的滑片向右移动时：
（1）电阻值变大的是　 　。（2）电阻值变小的是　 　。（3）电阻值最大且保持不变的是　 　。（4）电阻值很小且保持不变的是　 　。
　请根据图甲所示的实物图在图乙中的虚线框内画出相应电路图。
【答案】 如答图所示。
