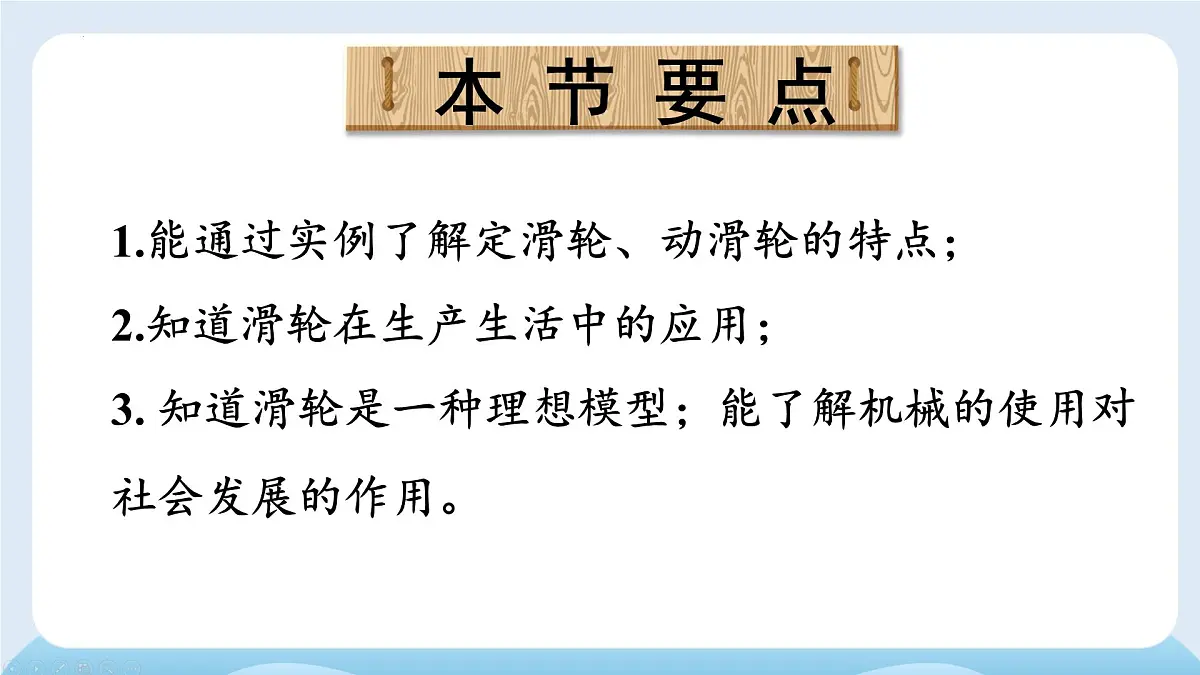

1.能通过实例了解定滑轮、动滑轮的特点；2.知道滑轮在生产生活中的应用；3. 知道滑轮是一种理想模型；能了解机械的使用对社会发展的作用。

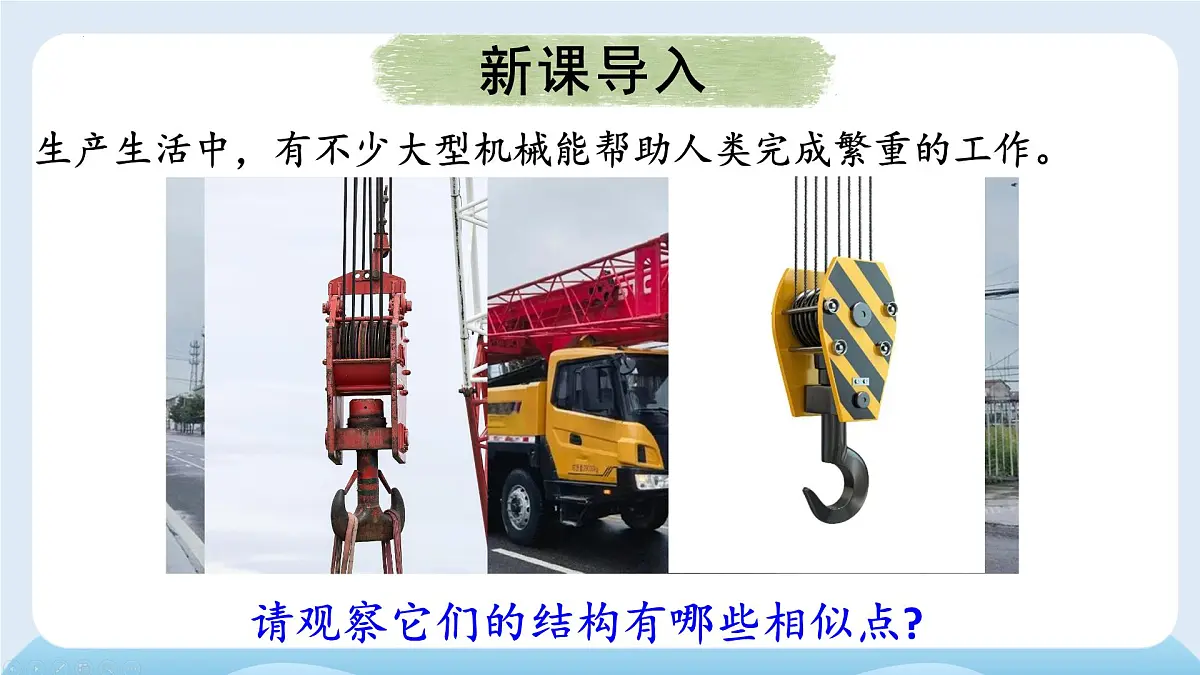

生产生活中，有不少大型机械能帮助人类完成繁重的工作。
请观察它们的结构有哪些相似点?

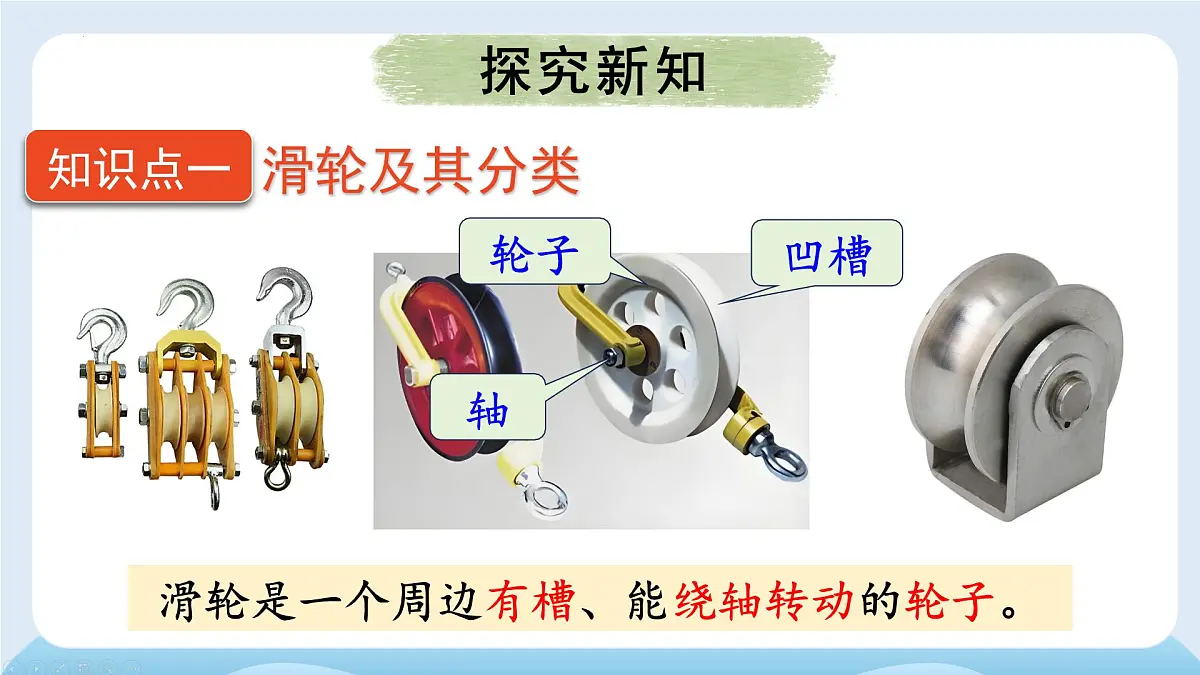

滑轮是一个周边有槽、能绕轴转动的轮子。

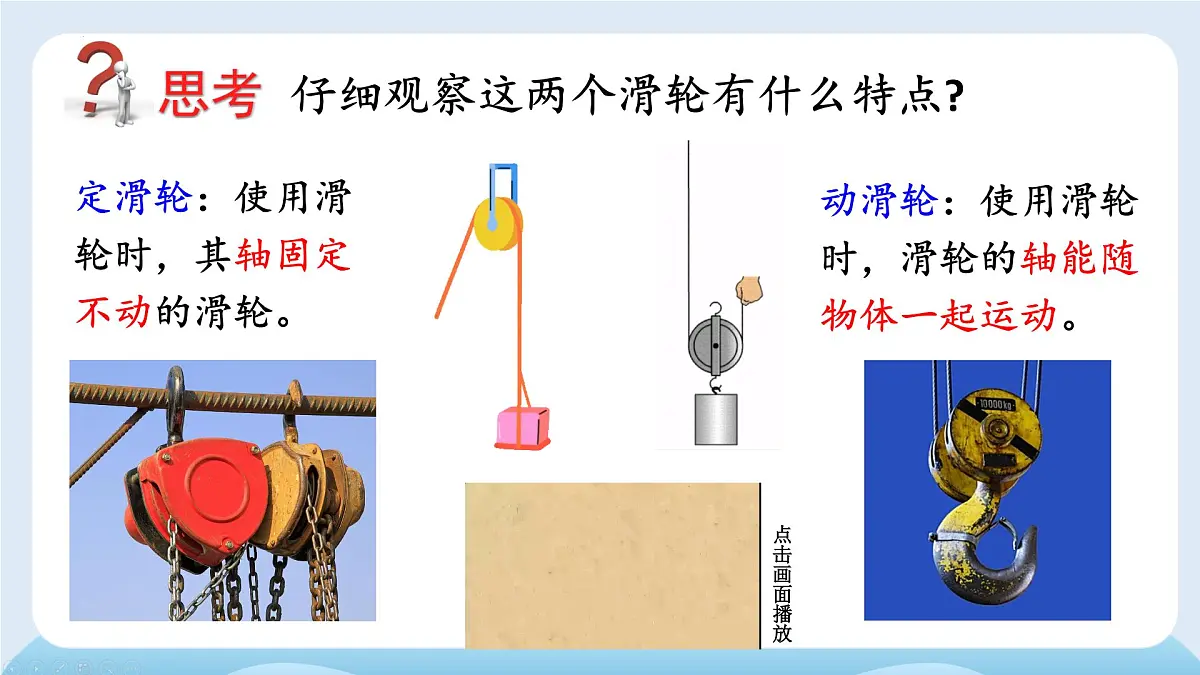

动滑轮：使用滑轮时，滑轮的轴能随物体一起运动。
定滑轮：使用滑轮时，其轴固定不动的滑轮。
仔细观察这两个滑轮有什么特点?

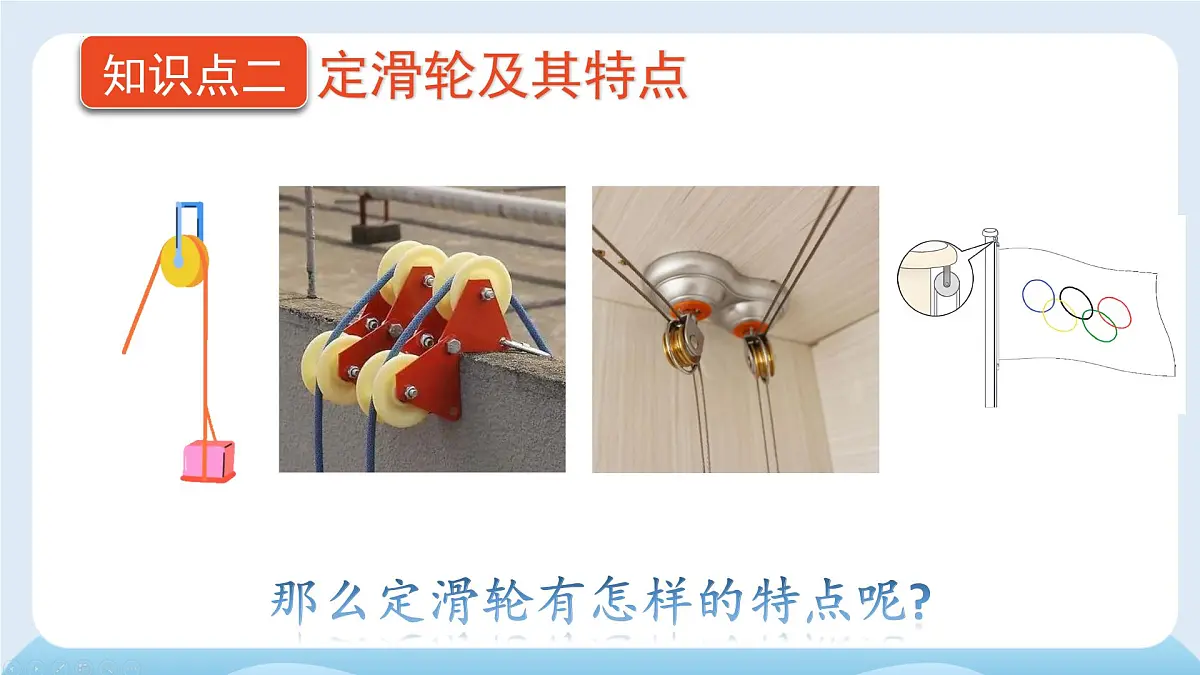

那么定滑轮有怎样的特点呢?

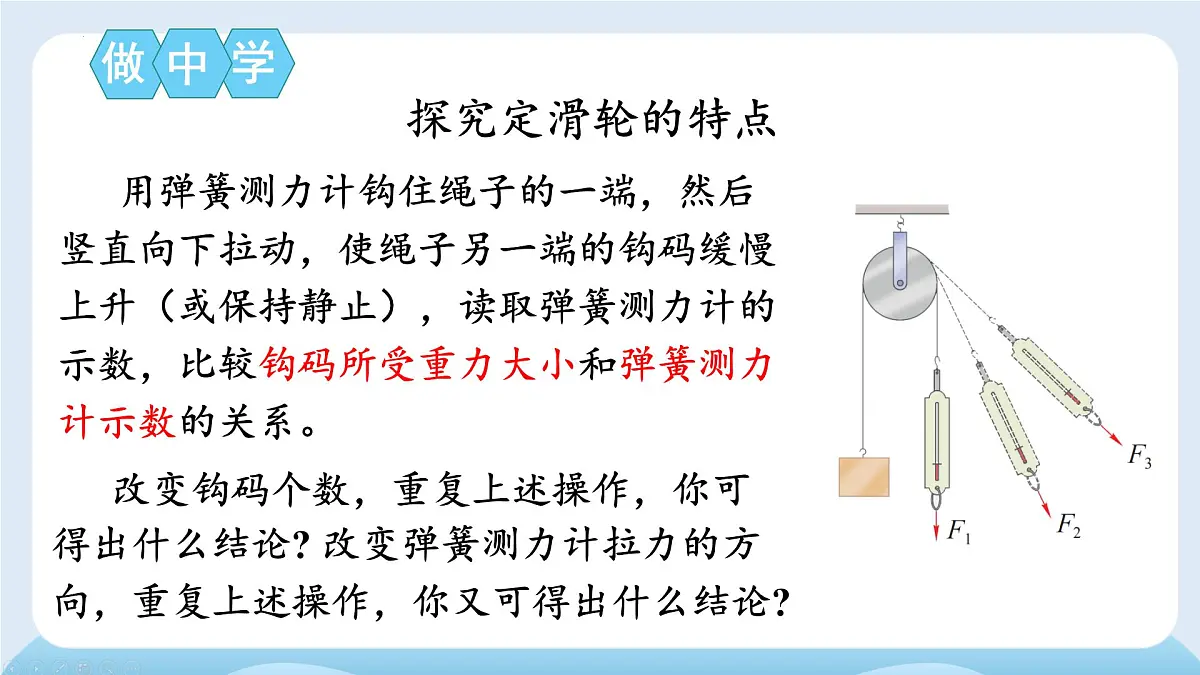

用弹簧测力计钩住绳子的一端，然后竖直向下拉动，使绳子另一端的钩码缓慢上升（或保持静止），读取弹簧测力计的示数，比较钩码所受重力大小和弹簧测力计示数的关系。
改变钩码个数，重复上述操作，你可得出什么结论? 改变弹簧测力计拉力的方向，重复上述操作，你又可得出什么结论?
使用定滑轮不省力，但可以改变力的方向。
使用定滑轮为什么不省力?
理论分析：轴固定不动，轴心相当于支点O；拉力相当于动力，作用点为A；物体对绳子的拉力相当于阻力，作用点为B 。
拉力方向改变，拉力变不变?
例1 简单机械早在我国古代就有了许多巧妙的应用，护城河上安装的吊桥装置就是一个例子，如图所示。护城河旁城墙顶端的滑轮属于_________(选填“定”或“动”)滑轮，它的作用是____________________。
用弹簧测力计钩住绳子的一端，然后竖直向上拉动，使动滑轮下方悬挂的钩码缓慢上升。读取弹簧测力计的示数，比较钩码所受重力大小和弹簧测力计示数的关系；测量钩码上升的高度以及弹簧测力计移动的距离，并进行比较。改变钩码个数，重复上述操作，你可得出什么结论? 改变弹簧测力计拉力的方向，重复上述操作，你又可得出什么结论?
使用动滑轮可以省力，但不改变力的方向，且费距离
使用动滑轮为什么可以省力?
实质：动力臂是阻力臂2倍的省力杠杆
如果改变拉力方向，拉力变不变?
l2＜ l1'＜2l2
动滑轮斜拉，拉力会变大。
例2 一辆汽车不小心陷进了泥潭中，按如图所示的甲、乙两种方法安装滑轮，均可将汽车从泥潭中拉出。如果汽车的动力比阻力小800N，则甲图中人拉动汽车的拉力至少为_____N，乙图中人拉动汽车的拉力至少为 N，其中比较省力的是 图。（绳与滑轮间的摩擦不计）
使用定滑轮和动滑轮的几种情况
假设图中物体全部做匀速运动、物体的重力都为G，物体受到的摩擦力为f，忽略绳重、滑轮重及绳与滑轮间的摩擦。
1．定滑轮左端绳子下端挂着相同的重物，若在定滑轮右端的绳子自由端分别沿三个方向用力（如图所示），力的大小分别为：F1、F2、F3，则 （ ）。 A．F1最大 B．F2最大 C．F3最大 D．三个力一样大
2.用滑轮按图甲、乙、丙所示三种不同方式，拉着同一物体在水平面上做匀速直线运动，拉力分别是F1、F2、F3，则（ ）。 A． F1>F2>F3 　 B． F2>F3>F1 　 C． F2>F1>F3 　 D． F3>F1>F2
3.如图所示，滑轮重力和摩擦力均不计，物体重都是100 N，物体与水平面间的摩擦力都是30 N，当物体做匀速直线运动时，则分别作用于各绳端的拉力F1=____N，F2=____N，F3=___N。
沪科版·八年级物理下册
第二节 滑轮及其应用
定滑轮可以改变力的方向，但不能省力。
动滑轮可以省力，但不能改变力的方向。
能否有这样一种机械，它既可以省力，又可以改变力的方向呢？
滑轮组：定滑轮和动滑轮组合在一起组成的装置。
滑轮组特点：既能省力又能改变作用力的方向，但要费距离。
想一想：还有别的绕线方法吗?
这两种绕线方法有什么不同？
1.绳子的起点2.拉力的方向3.拉力的大小4.移动的距离
与动滑轮相连的绳子段数 n 就是承担物重的绳子段数。
例1 工人站在地面上，使用如图所示的滑轮组将重物从地面提升到楼顶，要求绳子的自由端要向下拉。请你用笔画线代替绳子，画出滑轮组最省力的绕绳方法。
a. 如图甲，匀速竖直拉动弹簧测力计，使钩码匀速上升，将拉力方向和示数记录在实验表格中；
b. 分别按照图乙、丙所示方式组装滑轮组，沿竖直方向匀速拉动弹簧测力计，读出弹簧测力计的示数,测出钩码受到的重力、钩码上升的高度、绳子自由端移动的距离，并记录在实验表格中。
(1)动滑轮被几段绳子承重，所用的力就是物重的几分之一；
①n为动滑轮上承重的绳子股数；②此时未计滑轮自重和绳子与滑轮的摩擦。
若不计摩擦但要考虑滑轮自重，则
(2)绳子自由端移动的距离等于物体上升的距离的n倍:
例2 如图所示的滑轮组，每个滑轮重50N，用这个滑轮组把质量为 40 kg 的重物在2s内匀速提升 2m。不计绳重和摩擦，g取10 N/kg，下列说法中不正确的是（ ）
A.作用在绳子自由端的拉力F为 150 NB.重物上升的速度是1m/sC.绳子自由端移动的距离为6mD.绳子自由端移动的速度是2 m/s
例3 小明同学利用如图所示的装置沿水平方向匀速拉动物体A，已知物体 A受到的重力为2000 N，受到地面的摩擦力为 600 N，则作用在绳端的拉力为_______N。绳子自由端在2s内移动了6m，则物体的移动速度为_______m/s。(不计绳重、滑轮重及绳子与滑轮间的摩擦)
斜面的省力情况：斜面长是斜面高的几倍，不计摩擦的情况下，所用的推力就是物重的几分之一。用公式表示为：
在斜面高度一定时，斜面越长越省力。
斜面特点： 省力、费距离
1.如图，用 F =10 N水平拉力使重为100 N的物体 A 沿水平方向匀速直线运动，若滑轮和绳子的质量及其摩擦力均不计，则物体受到地面的摩擦力为_____N。
3.利用如图甲所示的滑轮组提起一个重为2000N的物体，不计摩擦及滑轮自重，绳子的拉力F等于多少？如果要用这个滑轮组达到更加省力的效果，绳子应该怎样绕？请在图乙中画出绳子的绕法，并计算此时拉力的大小。
定义：定滑轮和动滑轮组合在一起组成的装置
特点：省力和能改变作用力的方向，但费距离
1.从教材习题中选取；2.完成练习册本课时的习题.
