电学微专题3 动态电路分析（模拟+真题+重难创新）-2025年中考物理重难点突破讲练

这是一份电学微专题3 动态电路分析（模拟+真题+重难创新）-2025年中考物理重难点突破讲练，文件包含电学微专题3动态电路分析练习原卷版docx、电学微专题3动态电路分析练习解析版docx等2份试卷配套教学资源，其中试卷共45页， 欢迎下载使用。

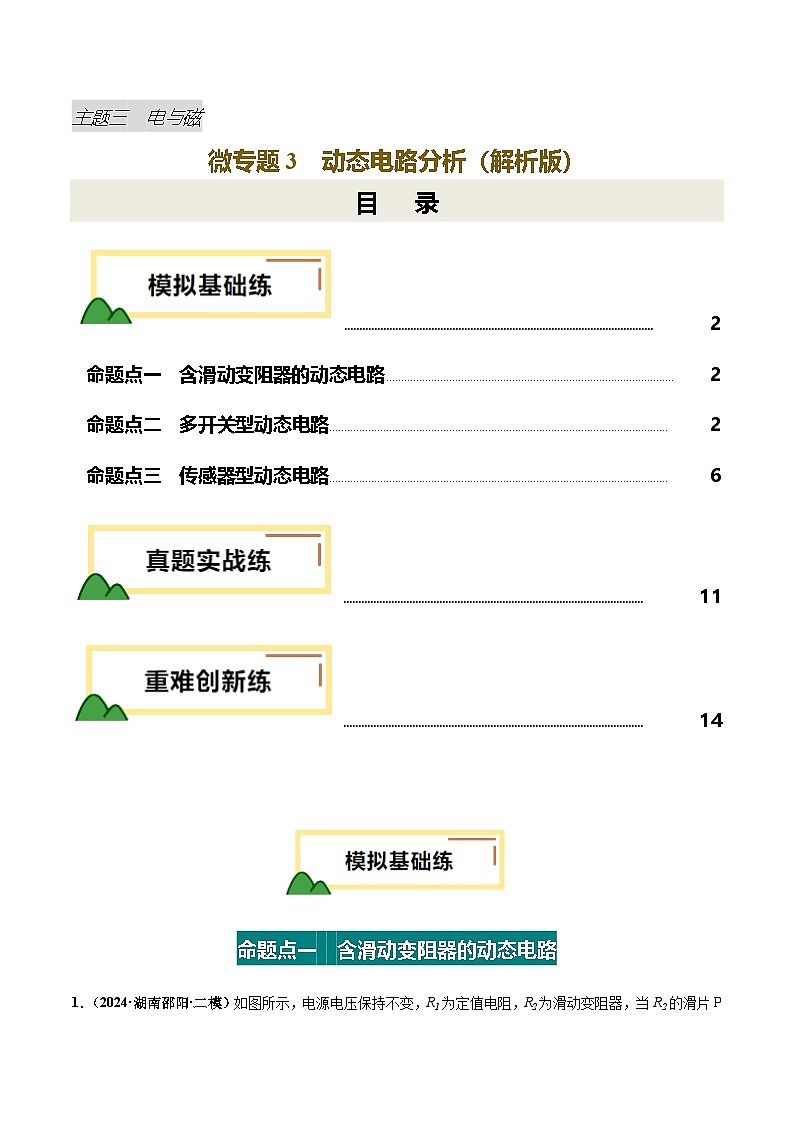

目 录
TOC \ "1-3" \h \u \l "_Tc5822" PAGEREF _Tc5822 \h 2
\l "_Tc21924" 命题点一 含滑动变阻器的动态电路 PAGEREF _Tc21924 \h 2
\l "_Tc3075" 命题点二 多开关型动态电路 PAGEREF _Tc3075 \h 2
\l "_Tc3042" 命题点三 传感器型动态电路 PAGEREF _Tc3042 \h 5
\l "_Tc31843" PAGEREF _Tc31843 \h 8
\l "_Tc22452" PAGEREF _Tc22452 \h 11
命题点一 含滑动变阻器的动态电路

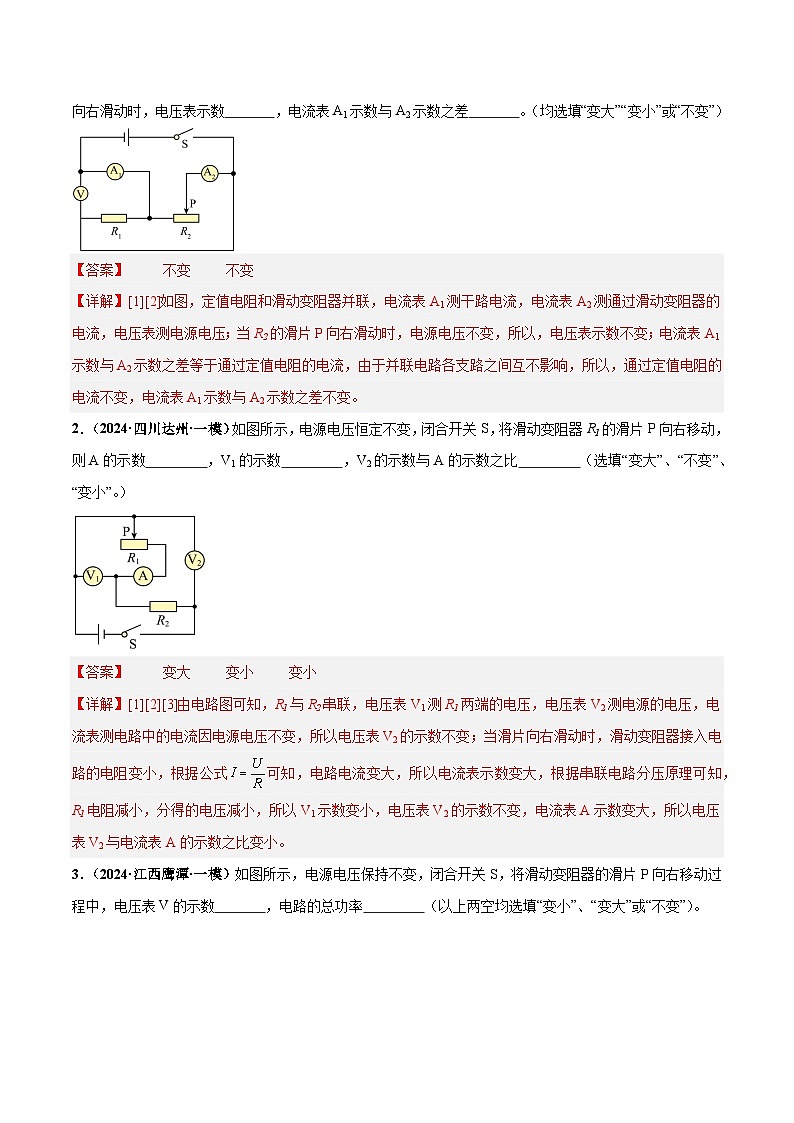

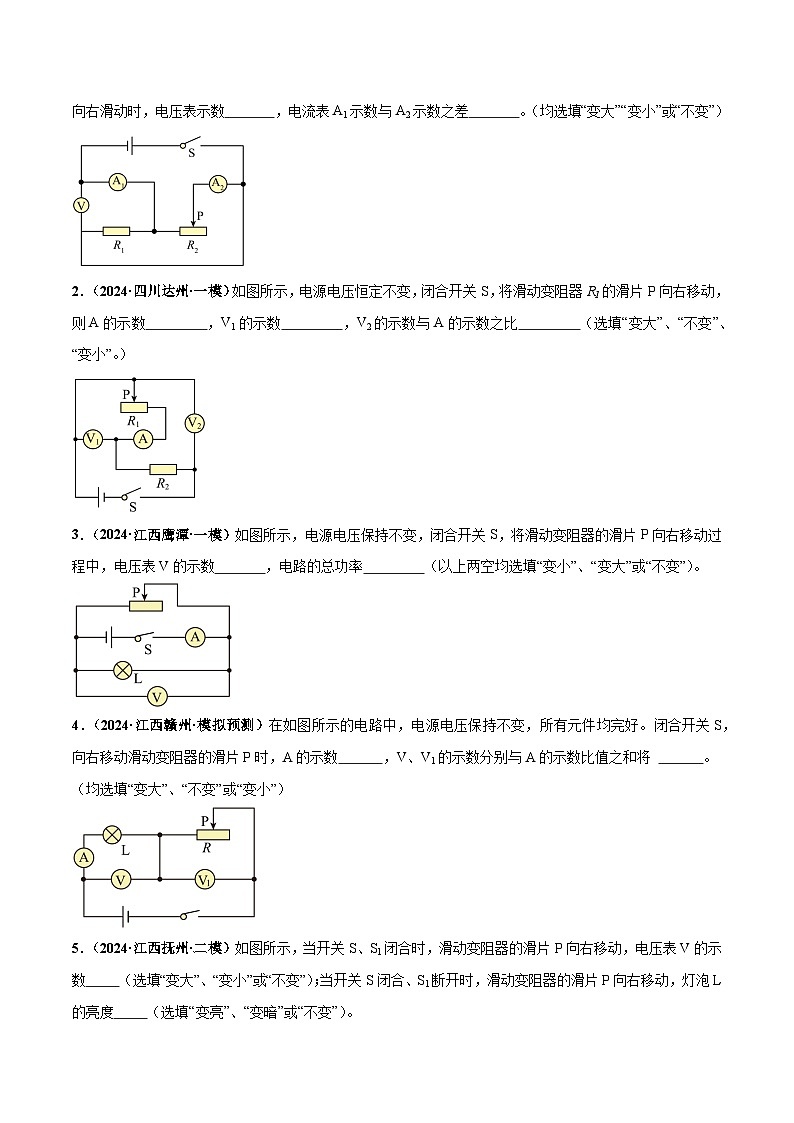

1．（2024·湖南邵阳·二模）如图所示，电源电压保持不变，R1为定值电阻，R2为滑动变阻器，当R2的滑片P向右滑动时，电压表示数 ，电流表A1示数与A2示数之差 。（均选填“变大”“变小”或“不变”）
2．（2024·四川达州·一模）如图所示，电源电压恒定不变，闭合开关S，将滑动变阻器R1的滑片P向右移动，则A的示数 ，V1的示数 ，V2的示数与A的示数之比 （选填“变大”、“不变”、“变小”。）

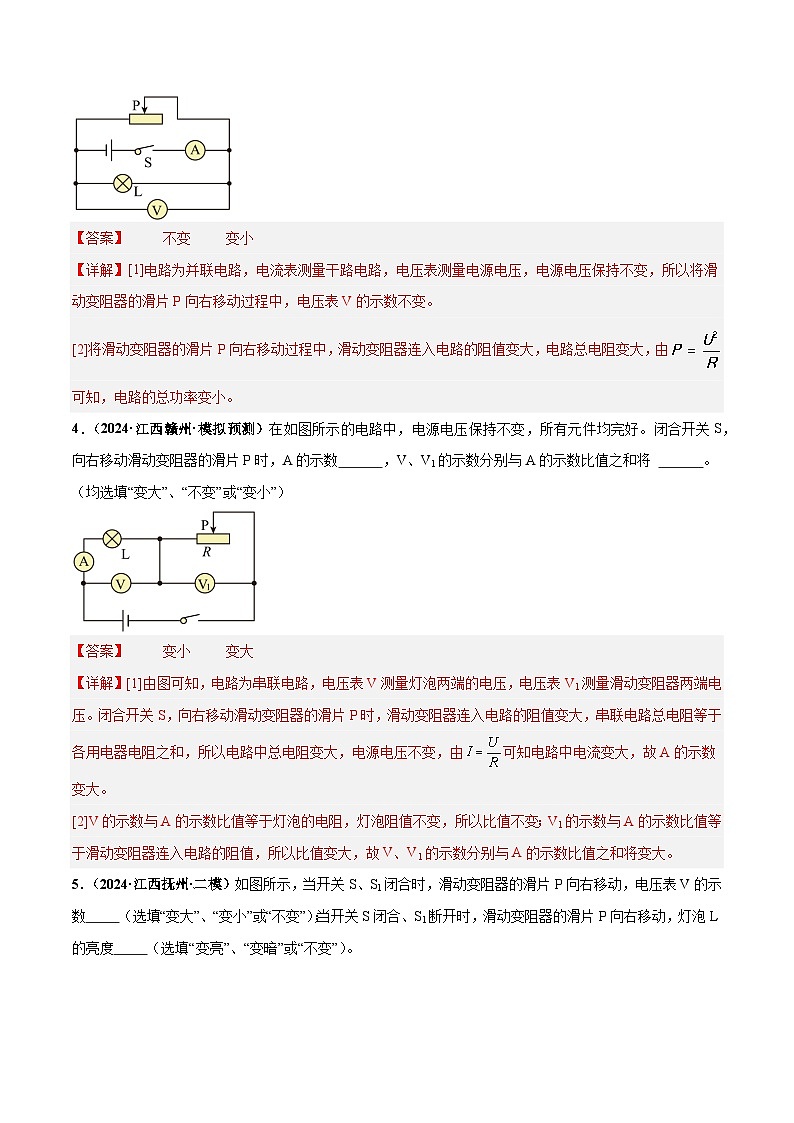

3．（2024·江西鹰潭·一模）如图所示，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P向右移动过程中，电压表V的示数 ，电路的总功率 （以上两空均选填“变小”、“变大”或“不变”）。
4．（2024·江西赣州·模拟预测）在如图所示的电路中，电源电压保持不变，所有元件均完好。闭合开关S，向右移动滑动变阻器的滑片P时，A的示数 ，V、V1的示数分别与A的示数比值之和将 。（均选填“变大”、“不变”或“变小”）

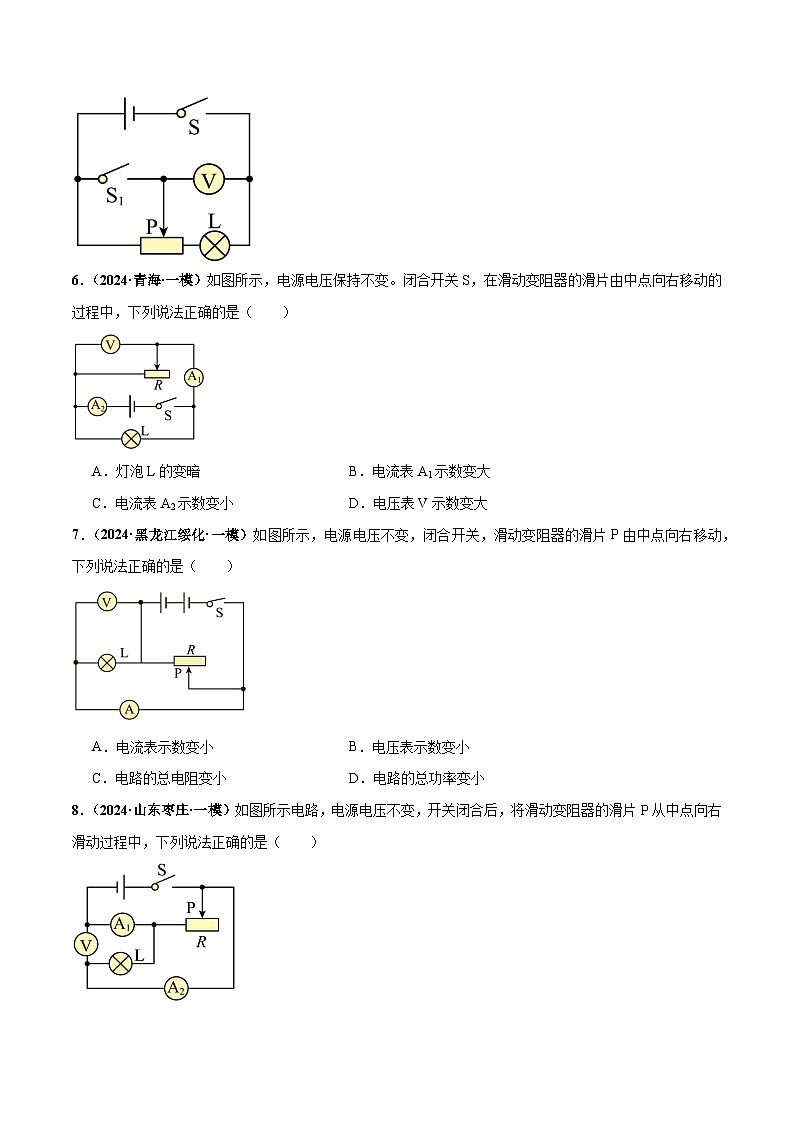

5．（2024·江西抚州·二模）如图所示，当开关S、S1闭合时，滑动变阻器的滑片P向右移动，电压表V的示数 （选填“变大”、“变小”或“不变”）；当开关S闭合、S1断开时，滑动变阻器的滑片P向右移动，灯泡L的亮度 （选填“变亮”、“变暗”或“不变”）。
6．（2024·青海·一模）如图所示，电源电压保持不变。闭合开关S，在滑动变阻器的滑片由中点向右移动的过程中，下列说法正确的是（ ）
A．灯泡L的变暗B．电流表A1示数变大
C．电流表A2示数变小D．电压表V示数变大
7．（2024·黑龙江绥化·一模）如图所示，电源电压不变，闭合开关，滑动变阻器的滑片P由中点向右移动，下列说法正确的是（ ）
A．电流表示数变小B．电压表示数变小
C．电路的总电阻变小D．电路的总功率变小
8．（2024·山东枣庄·一模）如图所示电路，电源电压不变，开关闭合后，将滑动变阻器的滑片P从中点向右滑动过程中，下列说法正确的是（ ）
A．电压表V与电流表A2示数的乘积不变B．电压表V与电流表A1示数的比值不变
C．电压表V示数变小D．小灯泡L的电功率变小
9．（2024·辽宁·一模）如图甲、乙所示电路，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P从中点向左移动的过程中，下列说法正确的是（ ）
A．在甲图中，电压表 V示数不变，电流表 A1、A2示数均变大
B．在甲图中，电压表 V示数不变， 电流表 A1、A2示数均变小
C．在乙图中，电压表 V1示数不变，电压表 V2、电流表A示数均变小
D．在乙图中，电压表 V1示数不变，电压表 V2、电流表A示数均变大
10．（2024·安徽安庆·二模）如图所示，R1为滑动变阻器，R2为定值电阻，电源电压保持不变，闭合开关S，在变阻器滑片向左移动过程中，下列判断正确的是（ ）
A．电压表V1的示数保持不变
B．电压表V1的示数与电流表A的示数之比保持不变
C．电压表V1的示数与电压表V2的示数之比变大
D．定值电阻R2的消耗的电功率变大
命题点二 多开关型动态电路
11．（2024·宁夏银川·二模）如图所示，电源电压保持不变，当开关S由断开到闭合时，电路中( )
A．电流表的示数变大，小灯泡变亮
B．电流表的示数变小，小灯泡变亮
C．电压表的示数变小，小灯泡不亮
D．电压表的示数变大，小灯泡不亮
理由：
12．（2024·辽宁鞍山·模拟预测）如图电源电压不变且小于灯泡的额定电压。只闭合开关S1，灯泡发光，电流表和电压表均有示数，若再闭合开关S2，灯泡的亮度将 ，电压表示数与电流表示数的比值 。
13．（2024·安徽宿州·二模）如图所示，电源电压保持不变，R₁和R₂为定值电阻，先闭合开关S₁，然后再闭合开关S₂，关于开关S₂闭合后电流表和电压表示数的变化，下列判断正确的是（ ）
A．电流表示数和电压表示数都变大B．电流表示数和电压表示数都变小
C．电流表示数变大，电压表示数变小D．电流表示数变小，电压表示数变大
14．（2024·河南信阳·三模）如图所示，已知电源电压恒为U，三个电阻的阻值分别为R1、R2和R3，且，先闭合开关S1、S2，再断开开关S1、S2，下列说法正确的是（ ）
A．Ⓐ示数变小，Ⓥ示数变小
B．Ⓐ示数变小，Ⓥ示数不变
C．Ⓐ示数变大，Ⓥ示数变大
D．Ⓐ示数变大，Ⓥ示数不变
15．（2024·云南昆明·二模）如图所示电路，电源电压恒定，开关已闭合，再闭合开关，下列分析正确的是（ ）
A．电流表示数变小B．电流表示数变小
C．电压表示数不变D．电压表与电流表示数之比不变
16．（2024·天津·二模）如图所示电路，电源电压不变，只闭合开关S，灯泡L正常发光；再闭合开关，下列判断正确的是（ ）
A．灯泡L变亮B．灯泡L亮度不变
C．电流表示数不变D．电压表示数变小
17．（2024·安徽合肥·一模）如图所示电路中，电源电压保持不变，闭合开关S1，开关S2接接线柱1，待电表示数稳定后再将S2由1改接到2，下列判断正确的是（ ）
A．电流表示数变小，电压表示数变大
B．电流表示数变大，电压表示数变小
C．电压表示数和电流表示数比值变大
D．电压表示数和电流表示数乘积保持不变
18．（2024·安徽合肥·模拟预测）如图所示的电路图，电源电压保持不变，先闭合开关S1和S2， 再闭合开关S3，下列说法正确的是（ ）
A．电压表示数变大，电流表示数变大
B．电压表示数变小，电流表示数变大
C．电压表示数不变，电流表示数变大
D．电压表示数变小，电流表示数变小
命题点三 传感器型动态电路
19．（2024·宁夏银川·二模）春季内蒙古地区干燥少雨，易产生扬尘天气并影响宁夏，某科技创新比赛中，小徐同学设计了如图甲的扬尘检测仪的电路图，其电源电压保持不变，R是光敏电阻，R0为定值电阻。测扬尘浓度时，仪器自带的激光器照射在R上，环境中的扬尘会遮挡部分激光，从而使光敏电阻阻值发生改变，由电表改装的显示仪示数随扬尘浓度变化的关系图像如图乙，下列分析正确的是( )
A．图甲中的显示仪是电流表
B．光敏电阻R的阻值随着光照强度的增大而减小
C． 被测扬尘浓度越高，整个电路的电功率越大
D．将R0更换为阻值更小的电阻，测相同环境时，显示仪的示数减小
选择理由： 。
20．（2024·山东济南·模拟预测）某汽车质量测试仪（俗称“地磅”）的工作原理图如图所示，电源电压保持不变。压力传感器R阻值随着受到的压力的增加而减小，是质量显示表，可以显示汽车的质量。O是杠杆OA的支点，A端与压杆相连。质量显示表是由 （选填“电流表”或“电压表”）改装的。汽车质量越大，质量显示表的示数就会 （选填“变大”“不变”或“变小”）。
21．（2024·宁夏银川·三模）某电饭锅具有过热自动报警功能，其原理如图所示。电源电压保持不变，热敏电阻R1的阻值随温度的升高而减小。闭合开关，当温度升高时( )
A．电流表示数变大，电压表示数变小
B．电流表示数变大，电路消耗的总功率变大
C．电压表示数变大，R2 消耗的电功率不变
D．电流表示数变大，电路消耗的总功率变小
选择理由∶
22．（2024·内蒙古赤峰·三模）电梯超载容易引发安全隐患，如图所示是它的超载报警电路图。电源电压恒定不变，R₀为保护电阻，R为压敏电阻，其阻值随所受压力的增大而减小，当电路中的电流超过临界值报警器就会自动报警。当有人进入电梯后，电路中的电流将 （选填“增大”“减小”或“不变”） ，电路的总功率将 。（选填“增大”“减小”或“不变”）
23．（2024·河北·模拟预测）据统计，大约50％～60％的交通事故与酒驾有关，因此，我国加大了对酒驾的检查力度。图为物理兴趣小组设计的呼气式酒精测试仪的电路图。其中电源电压不变，电阻是气敏电阻，其阻值随着酒精浓度的增加而减小，是定值电阻。当被检测人呼出的酒精气体浓度达到一定数值时，电压表的示数将达到某一数值U，就会触发报警。下列说法正确的是（ ）
A．若酒精浓度增加，则通过的电流减小
B．酒精测试仪报警时电压表的示数比未报警时小
C．仅减小的阻值，则测试仪会在酒精浓度更高时报警
D．若电源电压变小，则触发报警的酒精浓度值将变小
24．（2024·湖北十堰·一模）如图甲是某酒精浓度检测仪的原理图。电源电压保持不变，为定值电阻，为酒精气体敏感电阻，它的阻值随酒精气体浓度的变化曲线如图乙所示。闭合开关S，驾驶员呼出的气体中酒精浓度越大，则（ ）
A．的阻值越大B．电路电流越小
C．电压表示数越大D．消耗的电功率越小
25．（2024·河南鹤壁·模拟预测）如图是一种天然气泄漏检测仪的简化电路图，其电源电压不变，R是气敏电阻，为定值电阻。天然气浓度增大，仪表示数增大。闭合开关S，下列判断正确的是（ ）
A．图中的显示仪相当于电流表B．气敏电阻R的阻值随天然气的浓度增大而增大
C．当天然气浓度增大时，通过的电流变大D．当天然气浓度增大时，电路的总电功率变大
26．（2024·山东青岛·一模）随着健康意识深入人心，几乎每家每户都购买了如图甲所示的体重秤，它的电路图如图乙所示，为压敏电阻，其电阻值随压力的增大而变小。下列说法正确的是（ ）
A．人的质量越大，压敏电阻两端的电压越大
B．体重秤显示器相当于一个电压表
C．电路中的也可以与并联
D．人的质量越大，电路消耗的电功率越大
27．（2024·重庆南岸·模拟预测）为了能准确方便记录跳绳的次数，南南设计了一种自动计数器，其简化电路如图所示，电源电压保持不变，是一种光敏元件，红外线照射时的电阻会变小，则当跳绳挡住了射向的红外线时，下列判断正确的是（ ）
A．电路中的电流变小，AB端的电压变大
B．电路中的电流变小，AB端的功率变小
C．两端的电压与电路中电流的比值变小
D．两端的电压与电路中电流的比值变大
1．（2024·山东淄博·中考真题）如图所示电路，闭合开关S，滑动变阻器的滑片P向右移动时，下列说法正确的是（ ）
A．电流表的示数不变，电压表的示数不变
B．电流表的示数变小，电压表的示数变大
C．电流表的示数不变，电压表的示数变大
D．电流表的示数变小，电压表的示数不变
2．（2024·陕西·中考真题）小明在课外实践活动中设计了一款台秤，其显示端由电压表表盘改装而成，电路设计如图所示。闭合开关S，关于该台秤的分析正确的是（ ）
A．保持阻值不变，被测物体质量变小时，电路中电流变大
B．保持阻值不变，被测物体质量变大时，电压表示数变小
C．若需要使台秤的分度值变小，可以将滑片向左滑动
D．若台秤测量值偏小，可以将滑片向右滑动进行校准
3．（2024·四川巴中·中考真题）如图所示电路，电源电压不变，闭合开关S，滑动变阻器滑片逐渐向左移动。下列说法正确的是（ ）
A．电压表示数增大B．电流表示数减小
C．电压表与电流表示数的比值不变D．电压表与电流表示数的比值变小
4．（2024·山东枣庄·中考真题）如图所示是一款电子握力计的电路原理图，M、N均为金属板，N固定不动，当握力F增大时，则（ ）
A．滑动变阻器R接入电路中的阻值变小B．电压表示数增大
C．电阻R的功率一定减小D．电阻R0的功率增大
5．（2024·黑龙江牡丹江·中考真题）如图所示，闭合开关S，将滑动变阻器的滑片P向左移动时，电表示数的变化情况是（ ）
A．电流表示数变大，电压表示数变大B．电流表示数不变，电压表示数不变
C．电流表示数变大，电压表示数不变D．电流表示数变小，电压表示数变大
6．（2024·黑龙江大庆·中考真题）如图所示的电路中，电源电压恒定。闭合开关S后，滑动变阻器的滑片P向右移动的过程中，下列说法正确的是（ ）
A．电压表V读数与电流表读数的比值变大
B．电流表读数与电流表读数的差值变大
C．电流表读数变小，电压表V读数变大
D．电压表V读数与电流表读数的比值变小
7．（2024·黑龙江鸡西·中考真题）天然气是一种清洁能源，方便居民使用的同时，存在着泄漏的安全隐患。物理兴趣小组在老师的指导下设计了天然气泄漏检测电路，如图电源电压恒定不变，为定值电阻，R为气敏电阻。R阻值随天然气浓度的增大而减小，则天然气（ ）
A．浓度增大，电流表示数变小
B．浓度增大，电压表示数变小
C．浓度减小，电流表示数变大
D．浓度减小，电压表示数变小
8．（2024·宁夏·中考真题）某科技创新小组设计的体重计电路原理图如图所示，其中R为压敏电阻，其阻值随压力的增大而减小，是定值电阻，电源电压保持3V不变。闭合开关S，当平板受到的压力增大时，下列说法正确的是( )
A．电流表示数减小
B．电压表示数减小
C．电压表示数与电流表示数的比值增大
D．电路消耗的总功率增大
选择理由：
1．（24-25九年级上·辽宁鞍山·期中）科学兴趣小组开展“制作可调式电热水壶”的活动。设计电路时要求满足：闭合开关后，顺时针调节变阻器的旋钮滑片P时，通过发热体的电流增大，产热加快；同时反映发热体功率高低的显示仪（电压表）示数增大。下列设计符合要求的是（ ）
A．B．
C．D．
2．（24-25九年级上·北京房山·期中）图是小明设计的四个温度测试仪的电路，R1为定值电阻，R2为热敏元件（阻值随温度升高而减小，电路图符号）。电源两端的电压不变，闭合开关S，要求所测物体温度升高时电表示数减小，下列符合要求的电路是（ ）
A．B．
C．D．
3．（24-25九年级上·北京·期中）如图所示，是小阳设计的厨房出现一定浓度的可燃气体（或烟雾）时触发报警的电路图，电源两端的电压保持不变，电阻R1是气敏电阻，其阻值随着可燃气体（或烟雾）浓度的增加而增大。当厨房中可燃气体（或烟雾）积累到一定浓度时，电压表示数将达到某一值U，就会触发报警。改变电位器R2的阻值，可以实现可燃气体（或烟雾）在不同浓度时触发报警。下列说法正确的是（ ）
A．R2的阻值不变，随着可燃气体浓度增加，通过R1的电流减小
B．R2的阻值不变，随着可燃气体浓度的增加，电压表示数增大
C．为了避免厨房存在微量烟雾时触发报警，应减小R2的阻值
D．若只将电源电压减小，则可燃气体的浓度更高时触发报警
4．（24-25九年级上·河北衡水·期中）（多选）如图所示是课外实验小组设计的体重测试仪的工作原理示意图。电源电压恒定不变，R1的电阻随压力的改变而改变，R2是滑动变阻器；是体重显示表，由电流表改换刻度而成；闭合开关，电流表的示数最小，体重显示表指针位于体重为零的刻度线处。下列法正确的是（ ）
A．体重显示表示数为0时，电路中电流为0
B．此处体重显示表不是电压表改装，因为如果是电压表改装，其示数几乎不变
C．体重显示表指针偏转角度会随着人的体重的增加而增大
D．滑动变阻器除了保护电路外还具有调零的作用
5．（24-25九年级上·广东佛山·期中）阅读短文，回答问题。
力电传感器
一种常见的力电传感器由弹簧钢和应变片组成，其结构示意图如图甲所示。弹簧钢右端固定，其上、下表面各贴有一块相同的应变片，当应变片被拉伸或压缩时，其电阻会随之变化。当弹簧钢的自由端受到向下的作用力F时，弹簧钢向下弯曲，上应变片被拉伸，下应变片被压缩；由于通过上、下应变片的电流均为I且恒定不变，因此上、下应变片两端的电压会发生变化，上应变片两端的电压为U1，下应变片两端的电压为U2，传感器将两个电压的差值U（U＝U1－U2）输出，就可以反映出作用力F的大小。
另外，应变片的阻值也会随温度发生变化，变化情况如图乙所示。为了消除气温变化对测量精度的影响，需分别给上、下应变片串联一个合适的电阻，进行温度补偿，使测量结果不受温度影响。
(1)当弹簧钢受力向下弯曲时，上应变片的电阻 ，下应变片的电阻 。（均选填“变大”“变小”或“不变”）
(2)自由端上受到的作用力F越大，传感器输出的电压差值U就越 。
(3)如果未进行温度补偿，夏天和冬天里自由端受到相同的作用力F时，传感器下应变片两端的电压U2夏和U2冬的关系是U2夏 U2冬。（选填“＞”“＜”或“＝”）
(4)如图是几个电阻阻值随温度变化的图像，在进行温度补偿时，最适合给下应变片串联的电阻是________。（选填字母）
A．B．
C．D．
