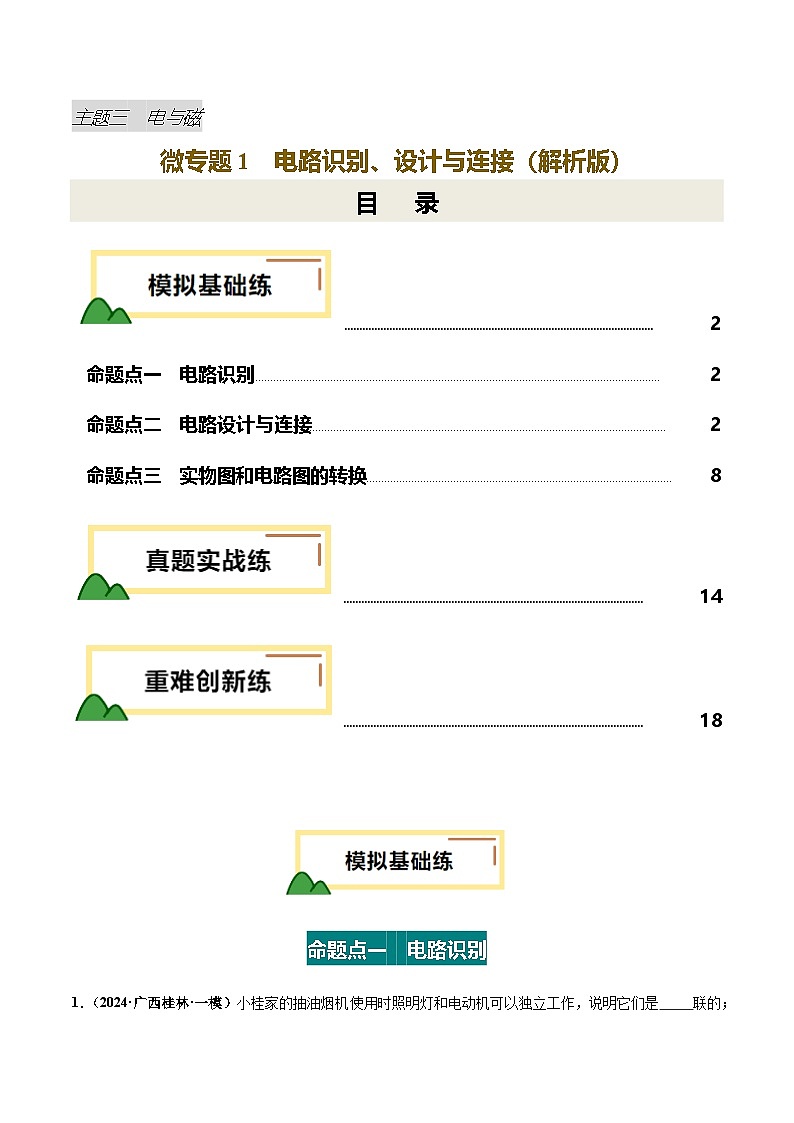

目 录
TOC \ "1-3" \h \u \l "_Tc5822" PAGEREF _Tc5822 \h 2
\l "_Tc21924" 命题点一 电路识别 PAGEREF _Tc21924 \h 2
\l "_Tc3075" 命题点二 电路设计与连接 PAGEREF _Tc3075 \h 2
\l "_Tc3042" 命题点三 实物图和电路图的转换 PAGEREF _Tc3042 \h 5
\l "_Tc31843" PAGEREF _Tc31843 \h 9
\l "_Tc22452" PAGEREF _Tc22452 \h 11
命题点一 电路识别

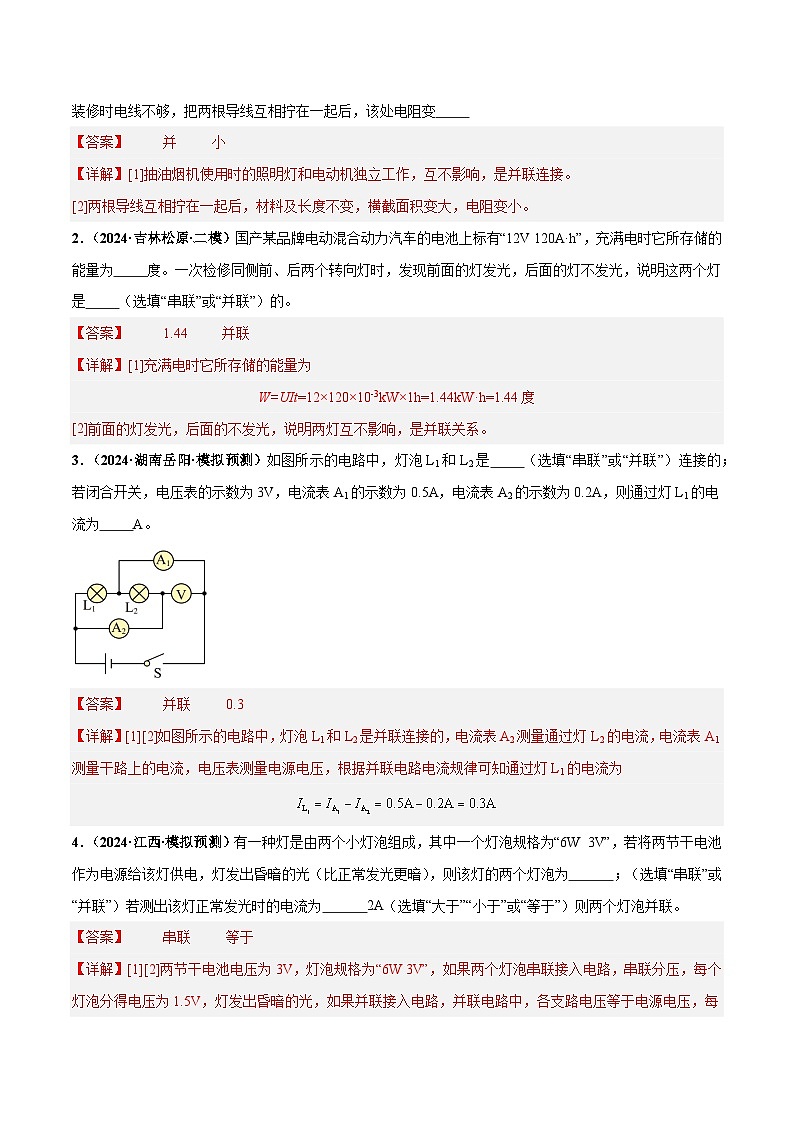

1．（2024·广西桂林·一模）小桂家的抽油烟机使用时照明灯和电动机可以独立工作，说明它们是 联的；装修时电线不够，把两根导线互相拧在一起后，该处电阻变

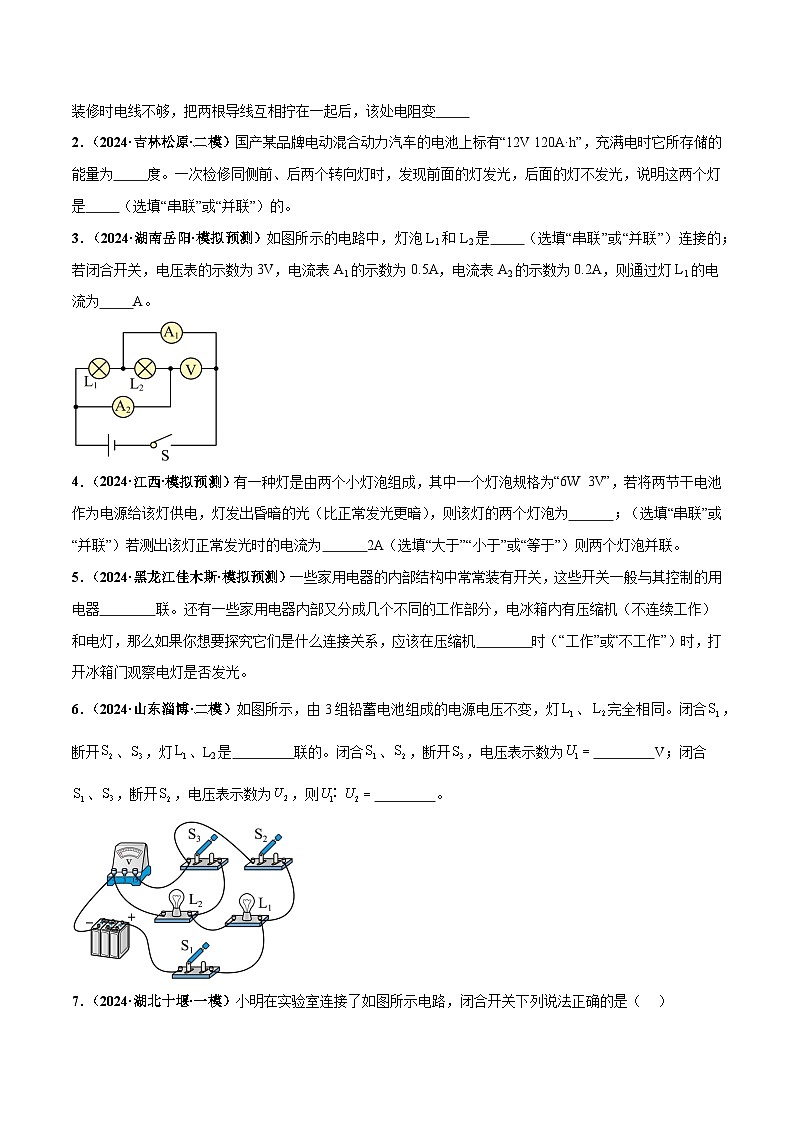

2．（2024·吉林松原·二模）国产某品牌电动混合动力汽车的电池上标有“12V 120A·h”，充满电时它所存储的能量为 度。一次检修同侧前、后两个转向灯时，发现前面的灯发光，后面的灯不发光，说明这两个灯是 （选填“串联”或“并联”）的。
3．（2024·湖南岳阳·模拟预测）如图所示的电路中，灯泡L1和L2是 （选填“串联”或“并联”）连接的；若闭合开关，电压表的示数为3V，电流表A1的示数为0.5A，电流表A2的示数为0.2A，则通过灯L1的电流为 A。
4．（2024·江西·模拟预测）有一种灯是由两个小灯泡组成，其中一个灯泡规格为“6W 3V”，若将两节干电池作为电源给该灯供电，灯发出昏暗的光（比正常发光更暗），则该灯的两个灯泡为 ；（选填“串联”或“并联”）若测出该灯正常发光时的电流为 2A（选填“大于”“小于”或“等于”）则两个灯泡并联。

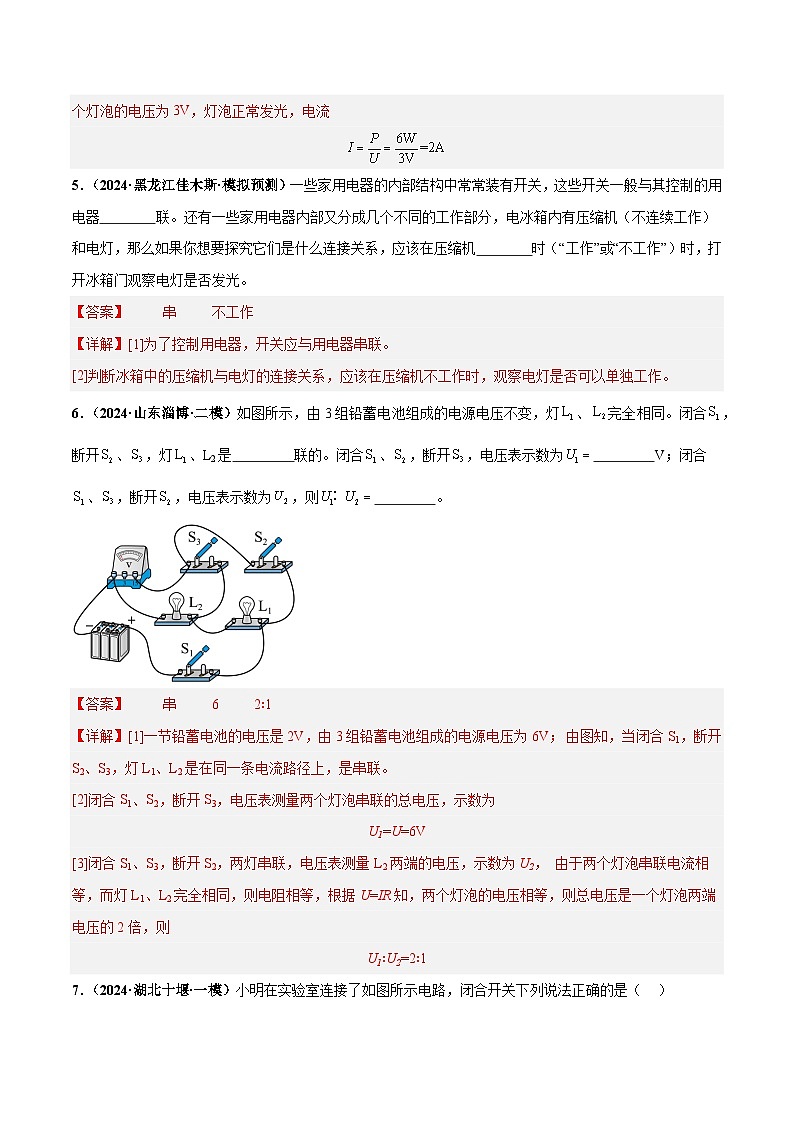

5．（2024·黑龙江佳木斯·模拟预测）一些家用电器的内部结构中常常装有开关，这些开关一般与其控制的用电器 联。还有一些家用电器内部又分成几个不同的工作部分，电冰箱内有压缩机（不连续工作）和电灯，那么如果你想要探究它们是什么连接关系，应该在压缩机 时（“工作”或“不工作”）时，打开冰箱门观察电灯是否发光。
6．（2024·山东淄博·二模）如图所示，由3组铅蓄电池组成的电源电压不变，灯、完全相同。闭合，断开、，灯、L2是 联的。闭合、，断开，电压表示数为 V；闭合、，断开，电压表示数为，则 。

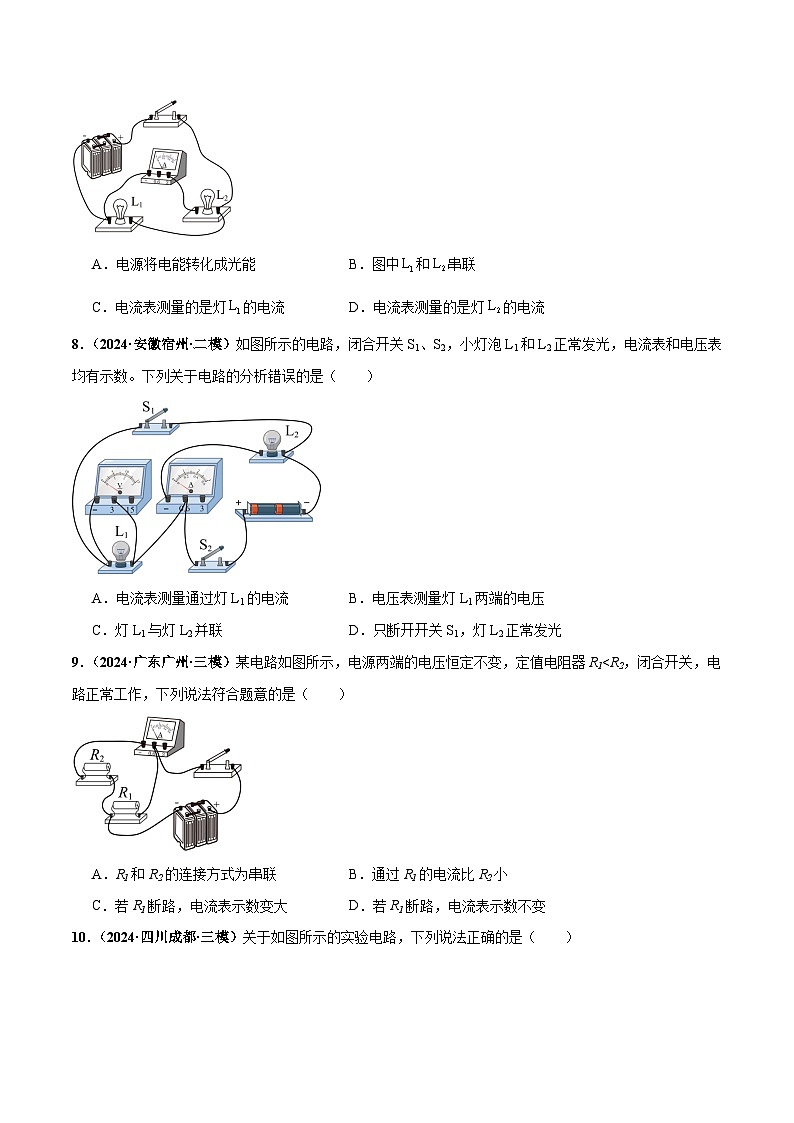

7．（2024·湖北十堰·一模）小明在实验室连接了如图所示电路，闭合开关下列说法正确的是（ ）
A．电源将电能转化成光能B．图中和串联
C．电流表测量的是灯的电流D．电流表测量的是灯的电流
8．（2024·安徽宿州·二模）如图所示的电路，闭合开关S1、S2，小灯泡L1和L2正常发光，电流表和电压表均有示数。下列关于电路的分析错误的是（ ）
A．电流表测量通过灯L1的电流B．电压表测量灯L1两端的电压
C．灯L1与灯L2并联D．只断开开关S1，灯L2正常发光
9．（2024·广东广州·三模）某电路如图所示，电源两端的电压恒定不变，定值电阻器R1
