命题点一 电路识别
1．（2024·广西桂林·一模）小桂家的抽油烟机使用时照明灯和电动机可以独立工作，说明它们是 联的；装修时电线不够，把两根导线互相拧在一起后，该处电阻变

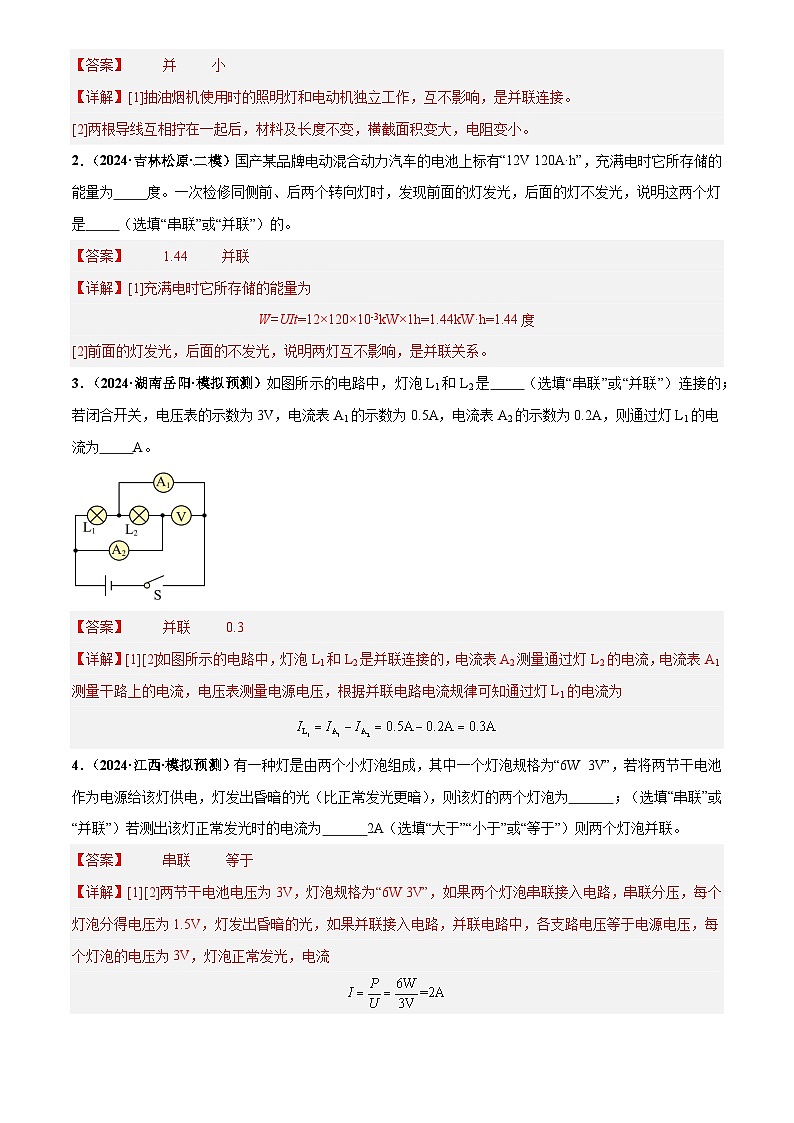

【答案】 并 小
【详解】[1]抽油烟机使用时的照明灯和电动机独立工作，互不影响，是并联连接。
[2]两根导线互相拧在一起后，材料及长度不变，横截面积变大，电阻变小。
2．（2024·吉林松原·二模）国产某品牌电动混合动力汽车的电池上标有“12V 120A·h”，充满电时它所存储的能量为 度。一次检修同侧前、后两个转向灯时，发现前面的灯发光，后面的灯不发光，说明这两个灯是 （选填“串联”或“并联”）的。
【答案】 1.44 并联
【详解】[1]充满电时它所存储的能量为
W=UIt=12×120×10-3kW×1h=1.44kW·h=1.44度
[2]前面的灯发光，后面的不发光，说明两灯互不影响，是并联关系。
3．（2024·湖南岳阳·模拟预测）如图所示的电路中，灯泡L1和L2是 （选填“串联”或“并联”）连接的；若闭合开关，电压表的示数为3V，电流表A1的示数为0.5A，电流表A2的示数为0.2A，则通过灯L1的电流为 A。
【答案】 并联 0.3
【详解】[1][2]如图所示的电路中，灯泡L1和L2是并联连接的，电流表A2测量通过灯L2的电流，电流表A1测量干路上的电流，电压表测量电源电压，根据并联电路电流规律可知通过灯L1的电流为
4．（2024·江西·模拟预测）有一种灯是由两个小灯泡组成，其中一个灯泡规格为“6W 3V”，若将两节干电池作为电源给该灯供电，灯发出昏暗的光（比正常发光更暗），则该灯的两个灯泡为 ；（选填“串联”或“并联”）若测出该灯正常发光时的电流为 2A（选填“大于”“小于”或“等于”）则两个灯泡并联。
【答案】 串联 等于
【详解】[1][2]两节干电池电压为3V，灯泡规格为“6W 3V”，如果两个灯泡串联接入电路，串联分压，每个灯泡分得电压为1.5V，灯发出昏暗的光，如果并联接入电路，并联电路中，各支路电压等于电源电压，每个灯泡的电压为3V，灯泡正常发光，电流

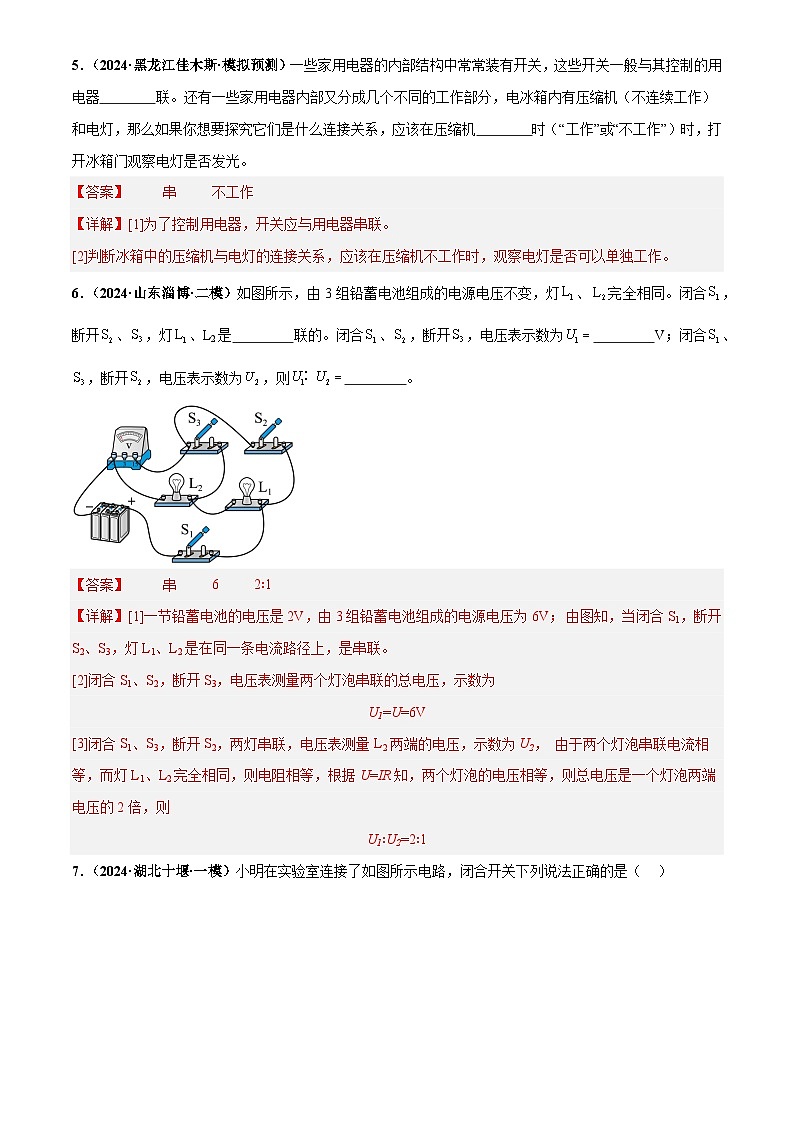

5．（2024·黑龙江佳木斯·模拟预测）一些家用电器的内部结构中常常装有开关，这些开关一般与其控制的用电器 联。还有一些家用电器内部又分成几个不同的工作部分，电冰箱内有压缩机（不连续工作）和电灯，那么如果你想要探究它们是什么连接关系，应该在压缩机 时（“工作”或“不工作”）时，打开冰箱门观察电灯是否发光。
【答案】 串 不工作
【详解】[1]为了控制用电器，开关应与用电器串联。
[2]判断冰箱中的压缩机与电灯的连接关系，应该在压缩机不工作时，观察电灯是否可以单独工作。
6．（2024·山东淄博·二模）如图所示，由3组铅蓄电池组成的电源电压不变，灯、完全相同。闭合，断开、，灯、L2是 联的。闭合、，断开，电压表示数为 V；闭合、，断开，电压表示数为，则 。
【答案】 串 6 2∶1
【详解】[1]一节铅蓄电池的电压是2V，由3组铅蓄电池组成的电源电压为6V； 由图知，当闭合S1，断开S2、S3，灯L1、L2是在同一条电流路径上，是串联。
[2]闭合S1、S2，断开S3，电压表测量两个灯泡串联的总电压，示数为
U1=U=6V
[3]闭合S1、S3，断开S2，两灯串联，电压表测量L2两端的电压，示数为U2， 由于两个灯泡串联电流相等，而灯L1、L2完全相同，则电阻相等，根据U=IR知，两个灯泡的电压相等，则总电压是一个灯泡两端电压的2倍，则
U1∶U2=2∶1
7．（2024·湖北十堰·一模）小明在实验室连接了如图所示电路，闭合开关下列说法正确的是（ ）
A．电源将电能转化成光能B．图中和串联
C．电流表测量的是灯的电流D．电流表测量的是灯的电流
【答案】D
【详解】A．电源是提供电能的装置，图为蓄电池，将化学能转化为电能，故A错误；
B．图中，和在两条不同支路上，两灯并联，故B错误；
CD．如图，电流表串联在所在支路中，测量的是灯的电流，故C错误，D正确。
故选D。
8．（2024·安徽宿州·二模）如图所示的电路，闭合开关S1、S2，小灯泡L1和L2正常发光，电流表和电压表均有示数。下列关于电路的分析错误的是（ ）
A．电流表测量通过灯L1的电流B．电压表测量灯L1两端的电压
C．灯L1与灯L2并联D．只断开开关S1，灯L2正常发光
【答案】A
【详解】ABC．分析电路图可知，开关S2为干路开关，开关S1为灯L1所在支路开关；闭合开关S1、S2，电流分成两条支路，分别通过灯L1与L2，所以灯L1与L2并联；电流表与灯L2串联在一条支路中，则电流表测量通过灯L2的电流，电压表与灯L1并联，则电压表测量灯L1两端的电压，故A错误，符合题意，BC正确，不符合题意；
D．若只断开开关S1，则灯L1所在支路断路，由于并联电路各支路互不影响，所以则灯L2正常发光，故D正确，不符合题意。
故选A。
