命题点一 串、并联电路故障

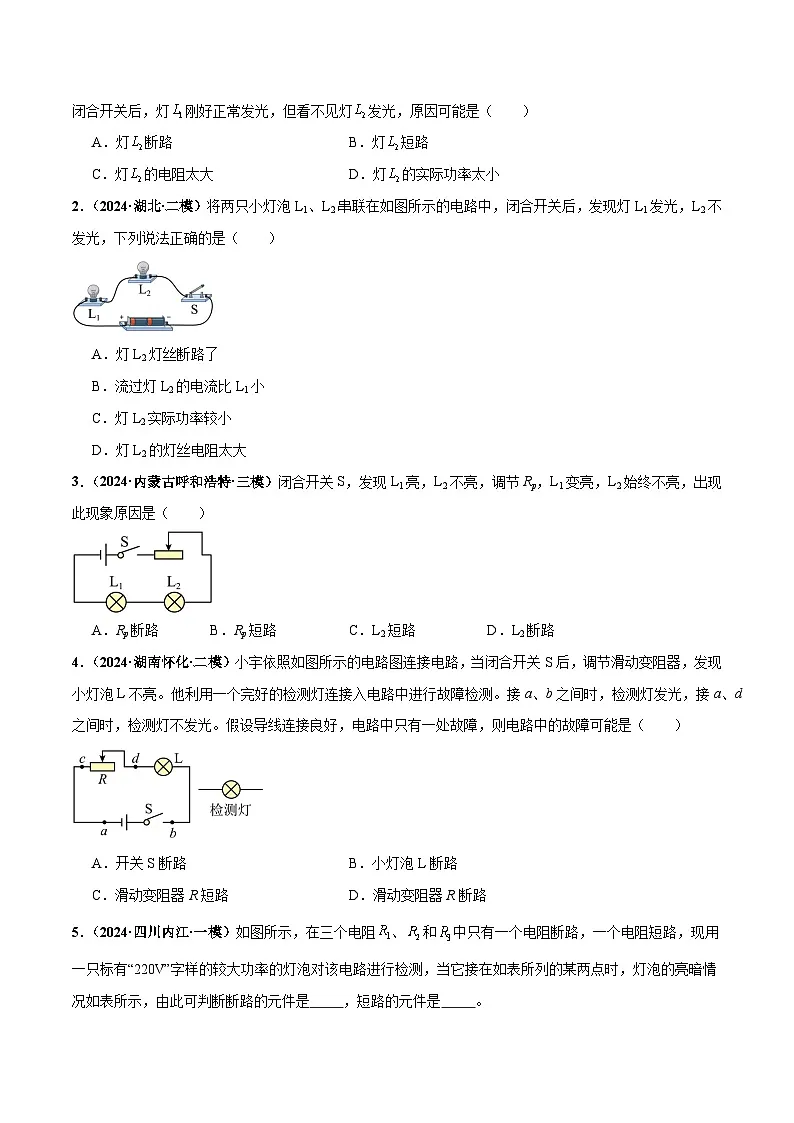

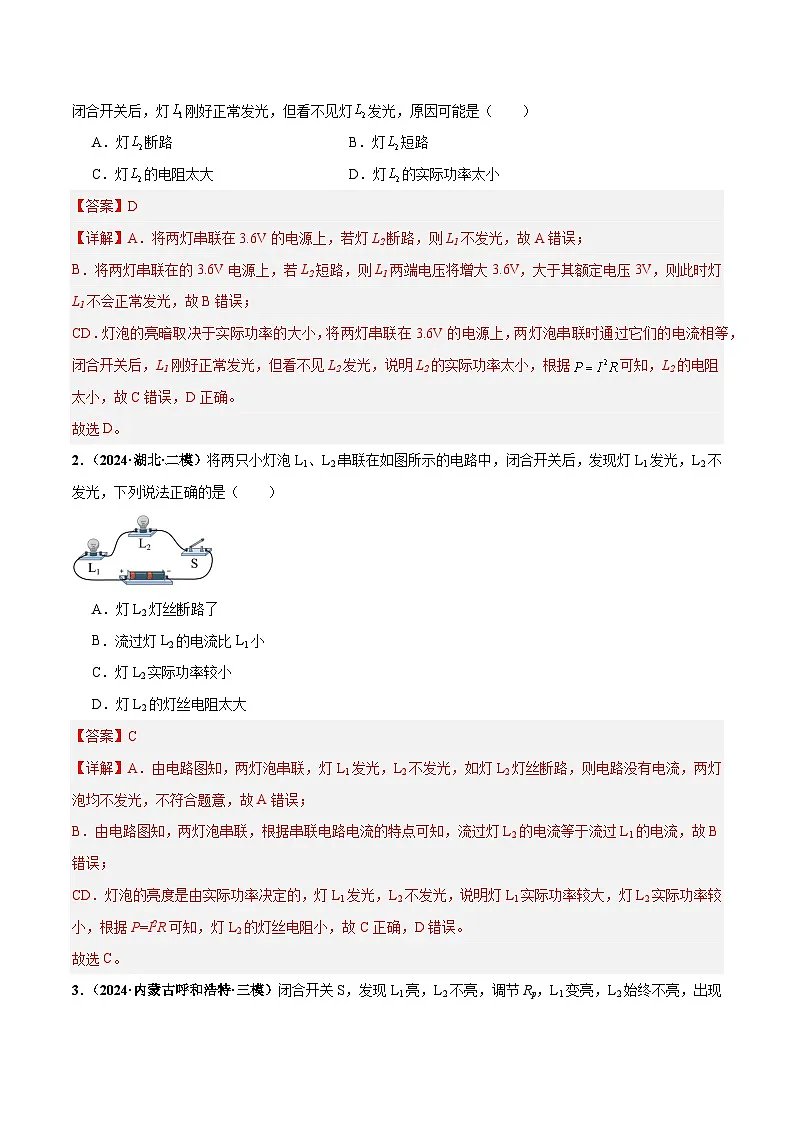

1．（2024·吉林·模拟预测）灯标有“3V 3W”字样，灯标有“3V 15W”字样。将两灯串联在3.6V的电源上，闭合开关后，灯刚好正常发光，但看不见灯发光，原因可能是（ ）
A．灯断路B．灯短路
C．灯的电阻太大D．灯的实际功率太小
2．（2024·湖北·二模）将两只小灯泡L1、L2串联在如图所示的电路中，闭合开关后，发现灯L1发光，L2不发光，下列说法正确的是（ ）
A．灯L2灯丝断路了
B．流过灯L2的电流比L1小
C．灯L2实际功率较小
D．灯L2的灯丝电阻太大

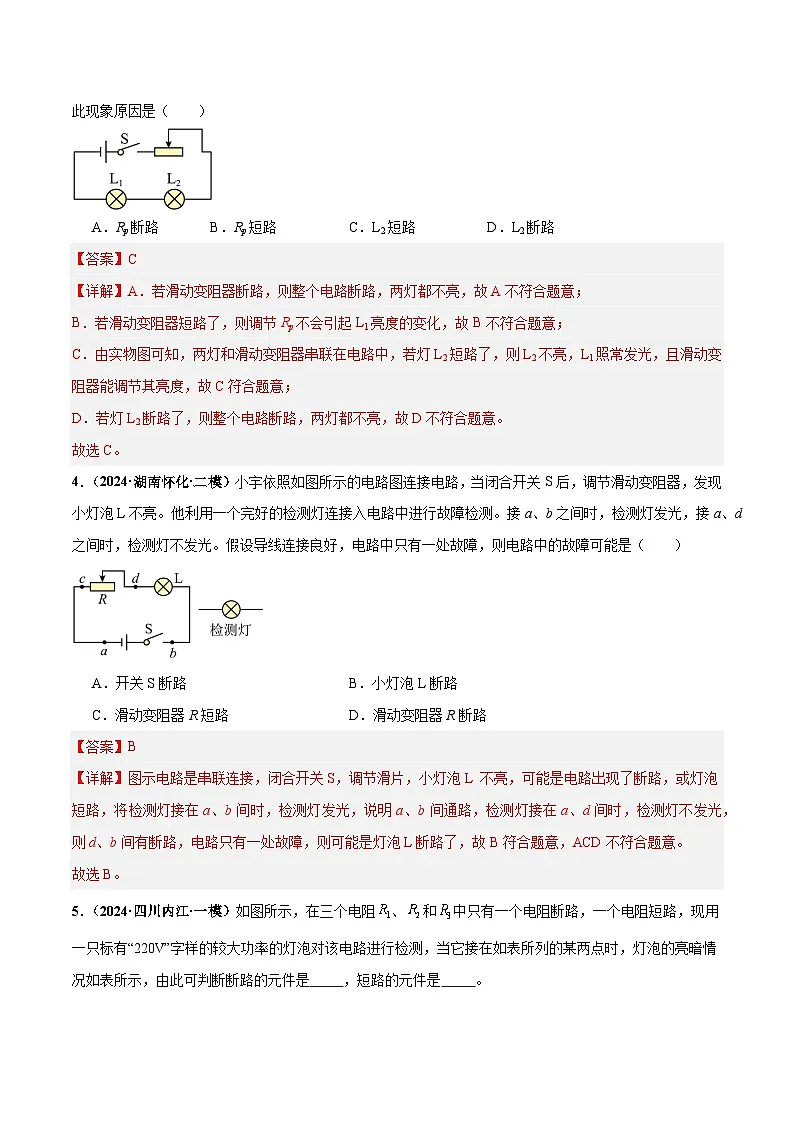

3．（2024·内蒙古呼和浩特·三模）闭合开关S，发现L1亮，L2不亮，调节Rp，L1变亮，L2始终不亮，出现此现象原因是（ ）
A．Rp断路B．Rp短路C．L2短路D．L2断路
4．（2024·湖南怀化·二模）小宇依照如图所示的电路图连接电路，当闭合开关S后，调节滑动变阻器，发现小灯泡L不亮。他利用一个完好的检测灯连接入电路中进行故障检测。接a、b之间时，检测灯发光，接a、d之间时，检测灯不发光。假设导线连接良好，电路中只有一处故障，则电路中的故障可能是（ ）
A．开关S断路B．小灯泡L断路
C．滑动变阻器R短路D．滑动变阻器R断路

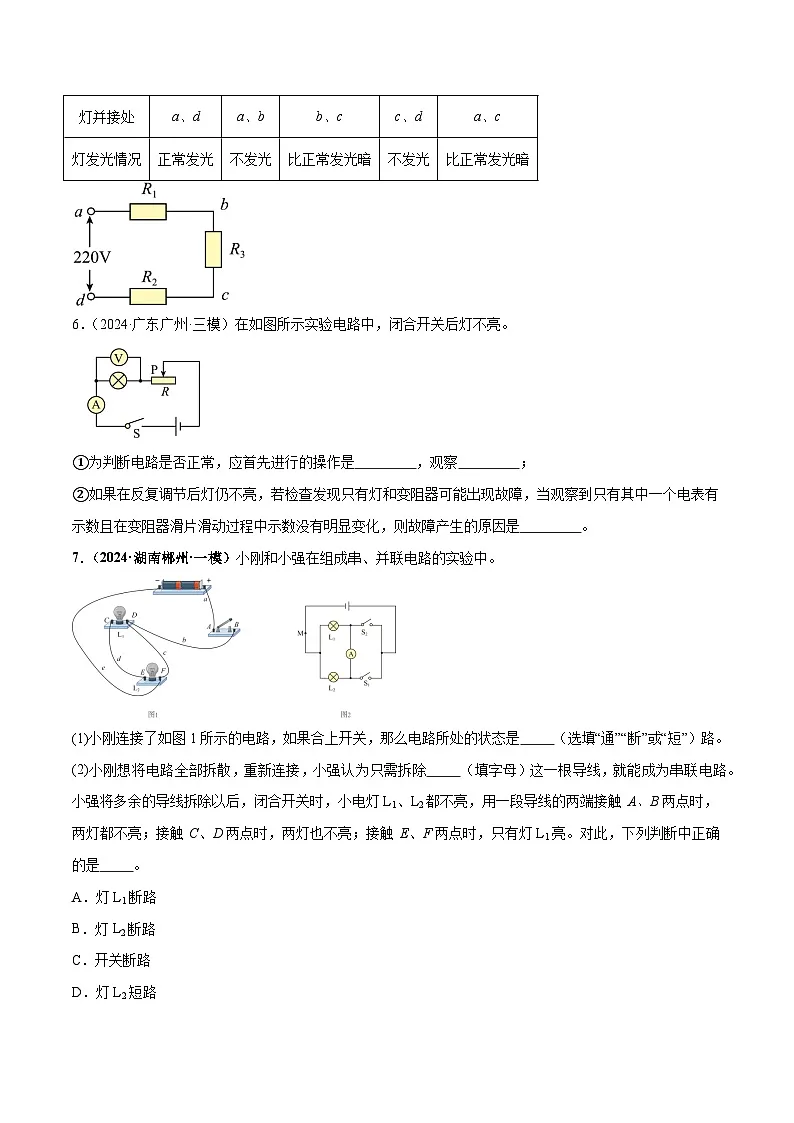

5．（2024·四川内江·一模）如图所示，在三个电阻、和中只有一个电阻断路，一个电阻短路，现用一只标有“220V”字样的较大功率的灯泡对该电路进行检测，当它接在如表所列的某两点时，灯泡的亮暗情况如表所示，由此可判断断路的元件是 ，短路的元件是 。
6．（2024·广东广州·三模）在如图所示实验电路中，闭合开关后灯不亮。

①为判断电路是否正常，应首先进行的操作是 ，观察 ；
②如果在反复调节后灯仍不亮，若检查发现只有灯和变阻器可能出现故障，当观察到只有其中一个电表有示数且在变阻器滑片滑动过程中示数没有明显变化，则故障产生的原因是 。
7．（2024·湖南郴州·一模）小刚和小强在组成串、并联电路的实验中。
(1)小刚连接了如图1所示的电路，如果合上开关，那么电路所处的状态是 （选填“通”“断”或“短”）路。
(2)小刚想将电路全部拆散，重新连接，小强认为只需拆除 （填字母）这一根导线，就能成为串联电路。小强将多余的导线拆除以后，闭合开关时，小电灯L1、L2都不亮，用一段导线的两端接触 A、B两点时，两灯都不亮；接触 C、D两点时，两灯也不亮；接触 E、F两点时，只有灯L1亮。对此，下列判断中正确的是 。
A．灯L1断路
B．灯L2断路
C．开关断路
D．灯L2短路
(3)小刚和小强想比较并联电路中通过L1和L2电流的大小关系，他们的方案是：按照如图2所示的电路，只闭合S1，测出L1中的电流I1，只闭合S2，测出L2中的电流I2，比较I1和I2的大小。请你评估：他们的方案 （选填“可行”或“不可行”），理由是 。
命题点二 利用电表判断电路故障
8．（2024·江苏镇江·一模）图示电路闭合开关后，电流表无示数，用 A 接触N时电压表有示数，接触M时电压表无示数，已知电表、开关均完好且电路中只有一个故障，为进一步判断故障，用A再接触P点，下列判断正确的是（ ）
A．电压表有示数，则L断路
B．电压表无示数，则L短路
C．电压表无示数，则L断路
D．电压表有示数，则L短路
9．（2024·天津河东·二模）小明在做电学实验时，连接电路如图所示。闭合开关，小灯泡L1和L2均不发光，电流表无示数，电压表有示数。电路故障可能是（ ）
A．电流表断路B．电压表短路C．灯L1短路D．灯L2断路
10．（2024·四川达州·一模）在如图所示的电路中，电源电压保持不变，开关S闭合后，此时观察到只有一个电表指针的位置在改变，则故障是（ ）
A．变阻器R2短路B．电阻R1短路
C．变阻器R2断路D．电阻R1断路
11．（2024·湖南张家界·一模）如图所示的电路，电源电压保持不变，三只电表均完好。开关S闭合后，发现只有两个电表的指针发生偏转，若电路中只有一个灯泡出现了故障，则可能是（ ）
A．电压表示数为零，灯断路B．电压表示数为零，灯短路
C．电流表A示数为零，灯断路D．电流表A示数为零，灯短路
12．（2024·江苏南京·二模）如图所示的电路中，电源电压恒定，闭合开关S，灯L1、L2都发光，一段时间后，有一盏灯突然熄灭，电流表、电压表中只有一个示数突然变为0，电路故障可能是（ ）
A．L1短路B．L1断路C．L2短路D．L2断路
13．（2024·安徽淮北·三模）如图所示，电源电压保持不变，闭合开关S，在移动滑动变阻器的滑片P的过程中，小灯泡L突然熄灭，且其中一个电表的示数变为零。若此电路中仅有一处故障，则该故障可能是（ ）
A．小灯泡L短路B．开关 S 接触不良
C．滑动变阻器断路D．电流表接线柱上的导线松开
14．（2024·山东泰安·三模）在如图所示的电路中，电源电压保持不变，闭合开关电路正常工作，一段时间后，发现电路中只有一个电表的示数突然变大，电阻R或L有一处发生故障，其他元件仍保持完好。下列说法正确的是（ ）
①可能是电阻R短路
②可能是灯L短路
③可能是电阻R断路
④可能是灯L断路
A．只有①②正确B．只有②③正确
C．只有③④正确D．只有②④正确
15．（2024·上海·模拟预测）如图所示电路中，灯L1、L2完全相同，电源电压为6伏，开关S闭合后，灯L1亮，L2不亮，电压表和电流表示数均不为零，由此可以做出判断：灯L2处 （选填“断路”、“短路”或“完好或断路”），在原电路的基础上，只改动一处连接，就可以判断灯L2的状况，请简述你采用的方法 ，写出电压表的示数情况及对应的灯L2的状况 。
命题点三 根据故障判断现象
16．（2024·江苏南京·二模）如图所示电路，闭合开关后，观察到两灯均不亮，他用一根导线法检测电路故障，发现故障仅为断路，则检测时不可能出现的现象是（ ）
A．当导线按A、B两点时，两灯均不亮B．当导线接B、C两点时，灯泡不亮
C．当导线按C、D两点时，两灯均不亮D．当导线接A、D两点时，电源可能被烧坏
17．（2024·山东泰安·二模）在如图所示的电路中，电源电压保持不变。闭合开关S，电路正常工作，a、b、c、d为电路中的四个点。一段时间后，两灯中有一灯熄灭，三个电表中有两个电表的示数变小，则（ ）
A．一定是电压表V的示数不变，原因是a、b之间断路的
B．一定是电压表V的示数不变，原因是a、c之间断路的
C．可能是电流表A2的示数不变，原因是a、b之间断路的
D．可能是电流表A1的示数不变，原因是b、d之间断路的
18．（2024·黑龙江牡丹江·一模）如图所示，电源电压不变，闭合开关一段时间后，发现电阻R被短路。关于两个电表的示数变化情况，说法正确的是（ ）
A．电流表变大，电压表变小B．电流表变大，电压表变大
C．电流表变小，电压表变大D．电流表变小，电压表变小
19．（2024·安徽亳州·二模）在电学实验中，通常用电压表来检测电路故障。如图所示电路中，电源电压为3V，闭合开关后，两灯泡均不亮，经检测，确定是灯泡L2断路，则检测过程中下列说法中错误的是（ ）
A．电压表接ad时示数为3V
B．电压表接ab时示数为3V
C．电压表接ac时示数为3V
D．电压表接bc时示数为3V
1．（2024·江苏盐城·中考真题）在探究串联电路电压的特点时，闭合开关，灯泡都不发光，电压表无示数。以下可能的是（ ）

A．短路B．断路C．短路D．断路
2．（2024·四川达州·中考真题）如图所示电路，闭合开关后，整个电路正常工作。其中一盏灯突然熄灭，两只电表示数均变大，则该电路可能发生的故障为（ ）
A．短路B．短路C．开路D．开路
3．（2024·山东烟台·中考真题）（多选）如图所示，电源电压保持不变，闭合开关后发现电压表无示数，假设电路中只有一个元件发生故障，则故障的原因可能是（ ）
A．灯泡短路B．灯泡短路C．灯泡断路D．灯泡断路
4．（2024·上海·中考真题）如下图所示的电路中，在定值电阻R1或滑动变阻器R2中，仅有一个发生故障，小浦为研究故障的原因，特地设计了两个方案：
方案一：通过移动滑动变阻器的滑片P来判断出故障的原因，写出开关S闭合后，电流表示数变化情况及对应故障 。
方案二：用一个完好的电阻R0来替换R1来判断发生的故障，可选用的电阻R0的阻值 。
A．R0>R1 B．R0=R1 C．R0
