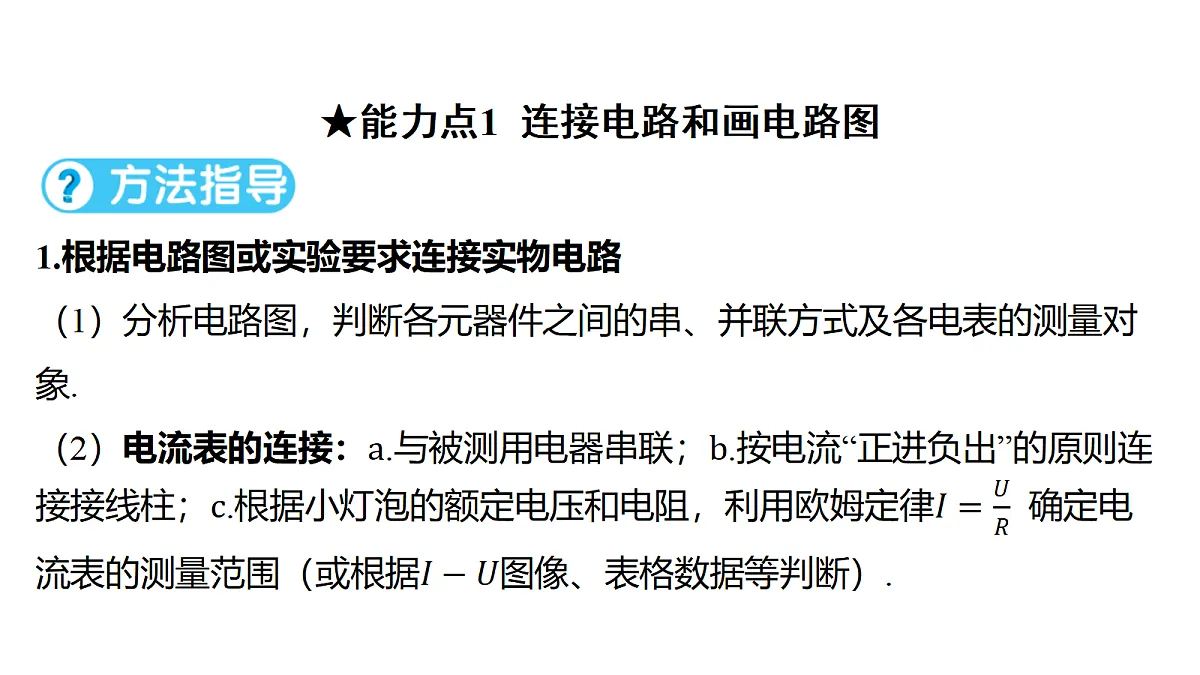

★能力点1 连接电路和画电路图
. .
. .
. .

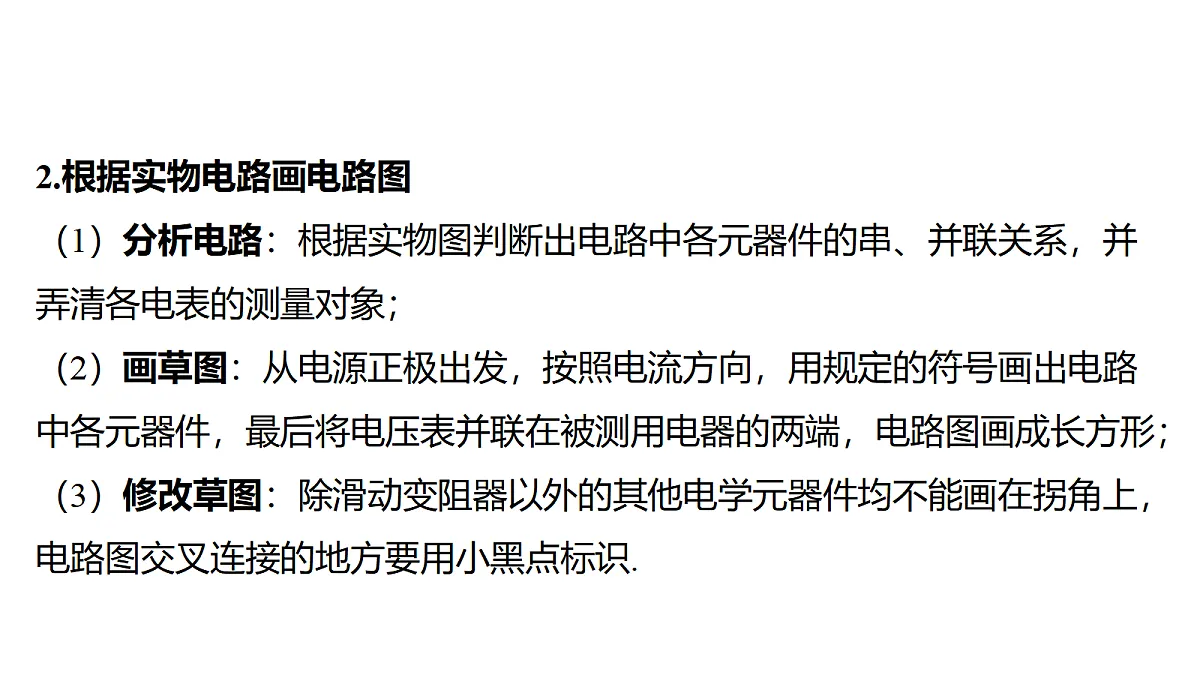

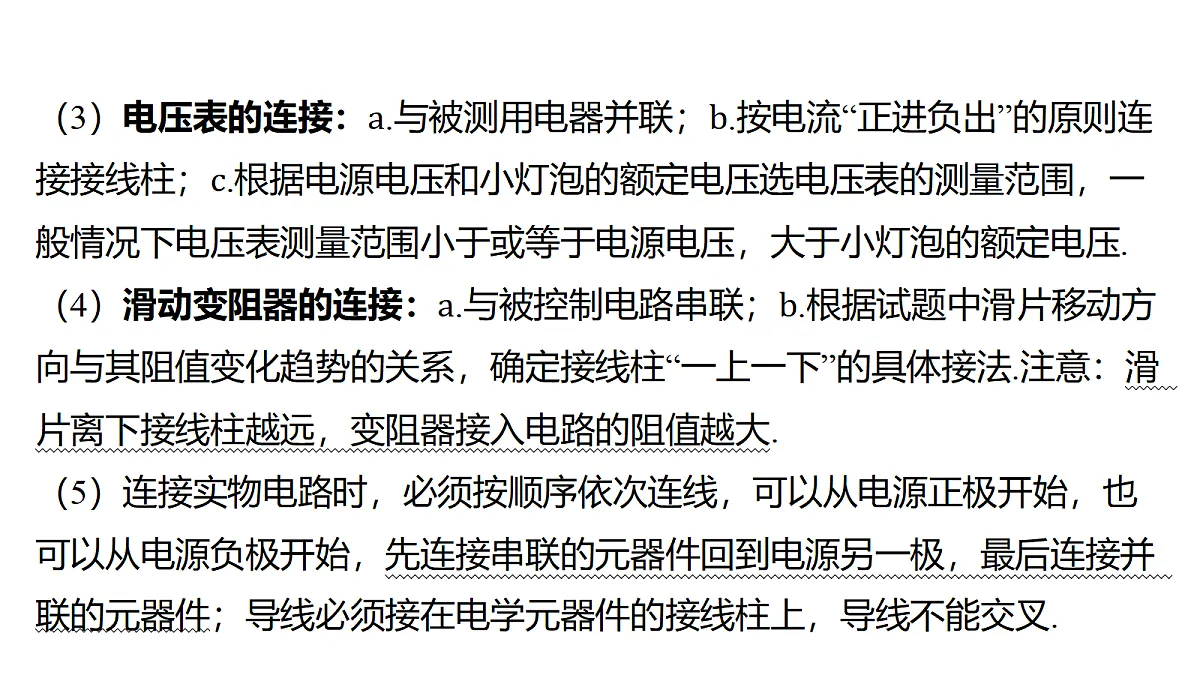

2.根据实物电路画电路图（1）分析电路：根据实物图判断出电路中各元器件的串、并联关系，并弄清各电表的测量对象；（2）画草图：从电源正极出发，按照电流方向，用规定的符号画出电路中各元器件，最后将电压表并联在被测用电器的两端，电路图画成长方形；（3）修改草图：除滑动变阻器以外的其他电学元器件均不能画在拐角上，电路图交叉连接的地方要用小黑点标识.

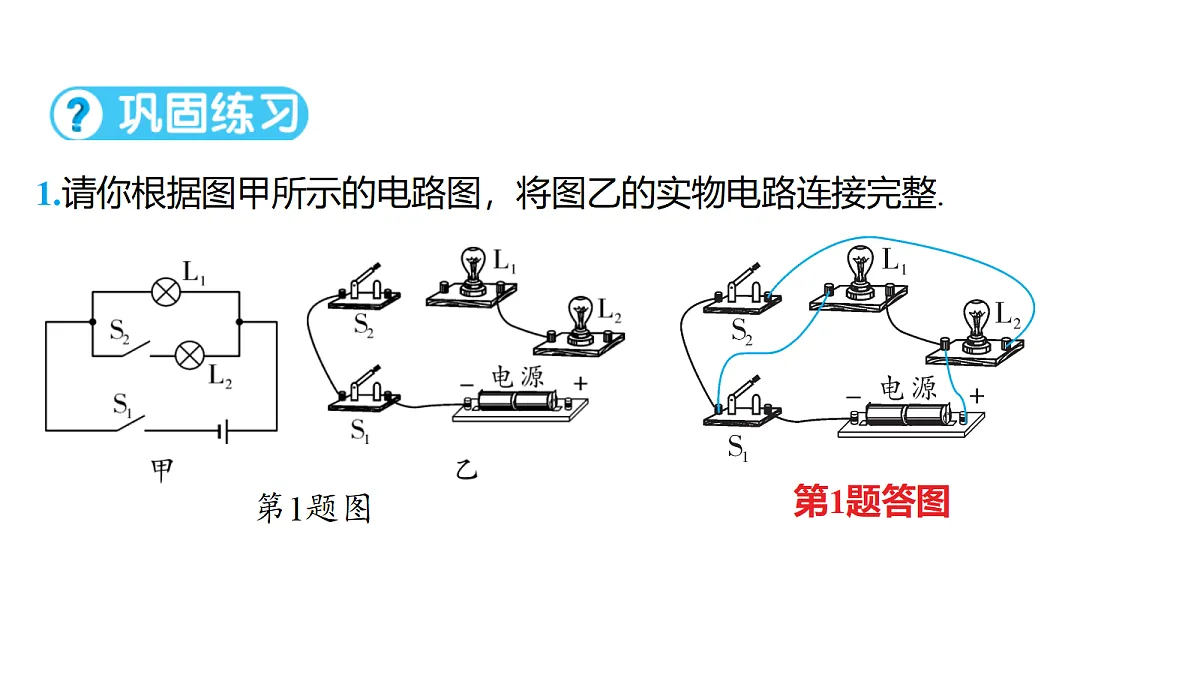

1.请你根据图甲所示的电路图，将图乙的实物电路连接完整.

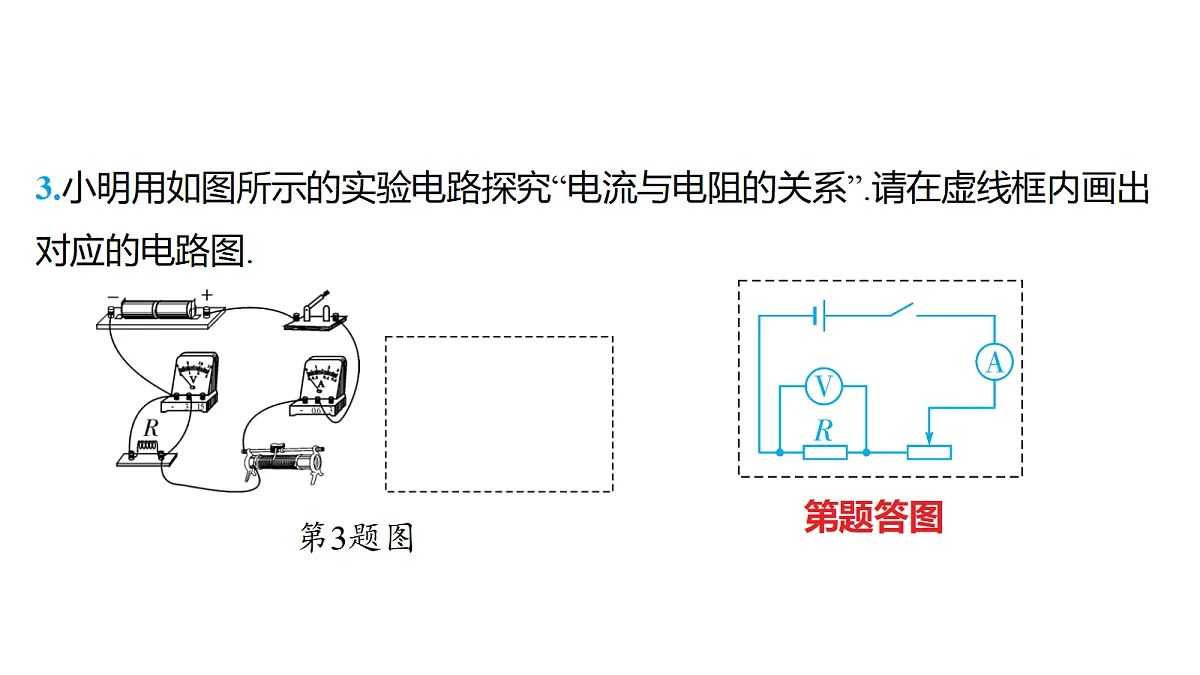

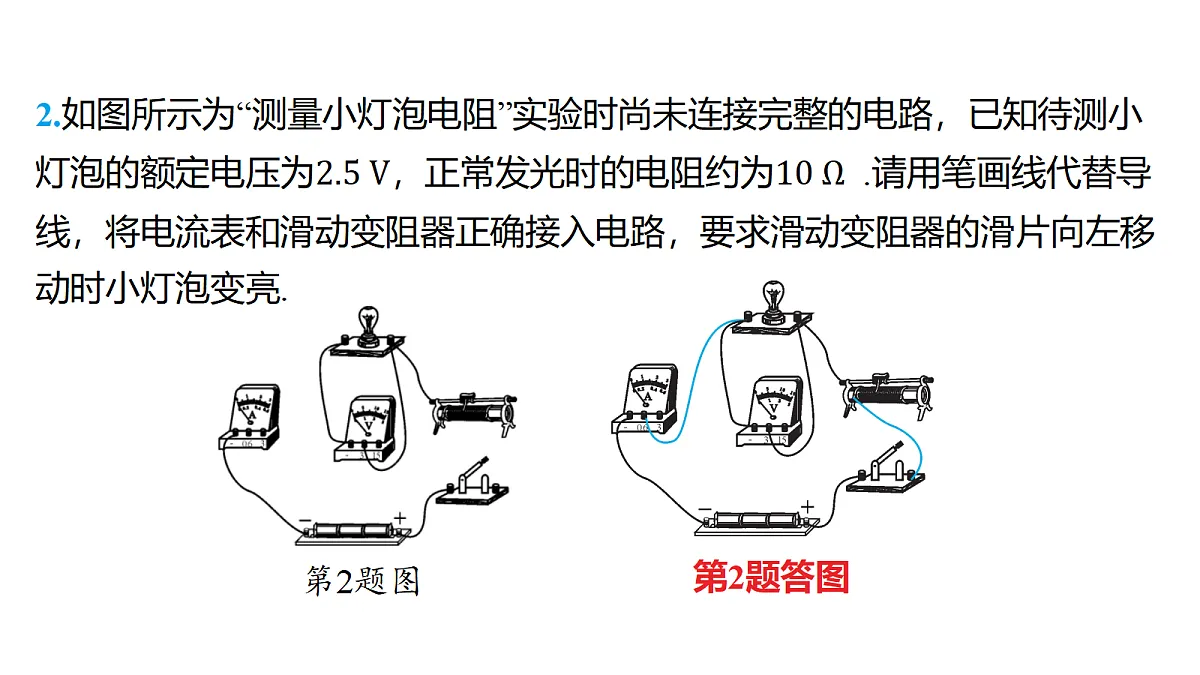

3.小明用如图所示的实验电路探究“电流与电阻的关系”.请在虚线框内画出对应的电路图.

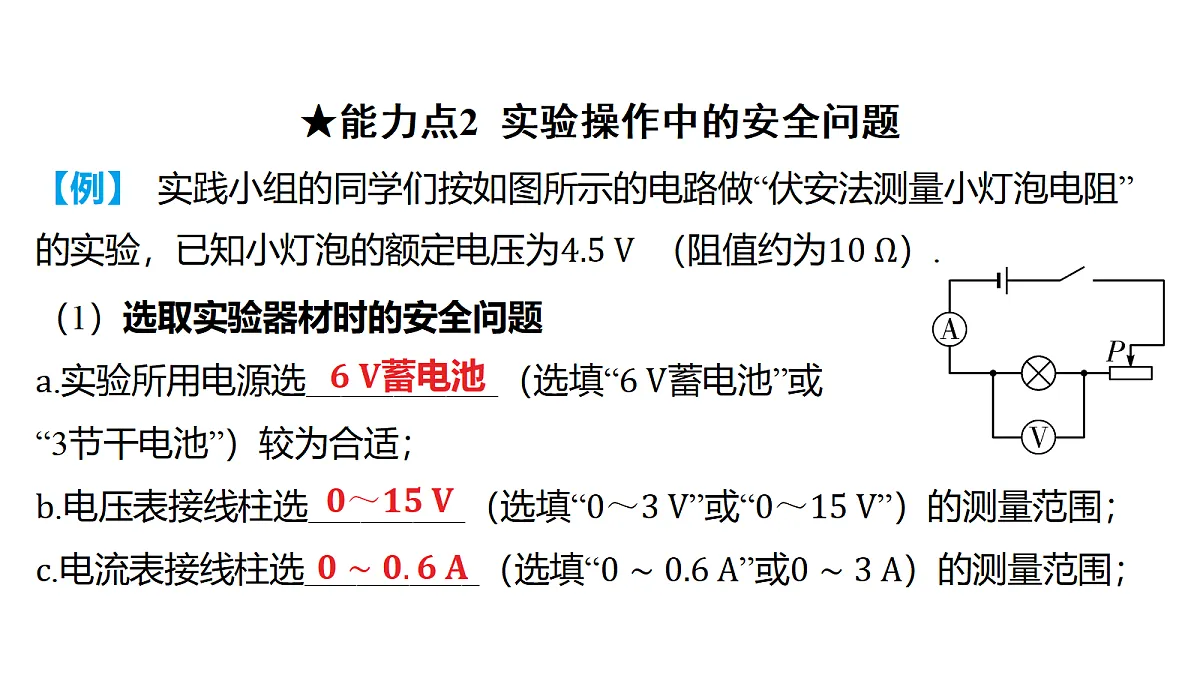

★能力点2 实验操作中的安全问题
（2）连接电路时的安全问题：连接电路过程中，开关要处于______状态，滑动变阻器的滑片要滑至___________________________.
（3）进行实验时的安全问题：在更换电路元器件和改接导线时，要先__________，再进行后续操作；实验结束后，先__________，拆线时应先拆除______两端的导线.
★能力点3 电路故障分析
1.只涉及灯泡的电路故障分析
2.查找电路具体故障的方法（1）用导线（或电流表）并接来查找故障位置：把导线（或电流表）并接在电路中某两点之间时，两点以外原来不工作的用电器开始工作，说明这两点之间的电路可能有断路.（2）将电压表并接在电路某两点之间，若电压表有示数，说明这两点之间可能存在断路；若电压表无示数，说明与电压表并接部分以外断路（或与电压表并接部分短路）.（3）将小灯泡并接在电路某两点之间，若小灯泡发光，两点以外原来不工作的用电器开始工作，说明与小灯泡并接部分的电路断路.
（1）连接好电路，闭合开关前，小明发现电表指针没有对准零刻度线，其原因是__________________.
（2）连接好电路，闭合开关后，电流表指针反向偏转，电压表指针正向偏转，则原因是___________________________；如果两电表的指针都反向偏转，最简单的解决办法是________________________.
电流表正、负接线柱接反了
互换电源正、负极的接线
（3）刚连接完最后一根导线，电流表、电压表就有示数，且小灯泡立刻发光，出现这种现象的原因是________________________.
连接电路时开关没有断开
（4）刚闭合开关，小灯泡就发出耀眼的光，电流表、电压表都有示数且较大，出现这种现象的原因是______________________________________ .
闭合开关前，滑动变阻器的滑片没有滑到阻值最大处
（5）连接好电路，闭合开关后，小灯泡不亮，电流表、电压表都几乎没
有示数，接下来的做法是_______________________________________________________________.
移动滑动变阻器的滑片，并观察灯泡的发光情况或电表指针变化情况
（6）连接好电路，闭合开关后，小灯泡不亮，电流表有示数、电压表无示数，且移动滑片时电流表示数发生变化，则故障可能是____________.
（7）连接好电路，闭合开关后，小灯泡不亮，电流表无示数、电压表有示数且接近电源电压，则故障可能是____________.
（8）连接好电路，闭合开关后，小灯泡不亮，电流表、电压表均无示数，且移动滑片时两电表仍无示数，灯泡仍不亮，则故障可能是______________________ .
滑动变阻器断路（或开关接触不良）
（9）连接好电路，闭合开关后，无论怎样移动滑片，电流表、电压表示
滑动变阻器接了上面两个接线柱
数都很大且不变，小灯泡较亮，则故障可能是_______________________________.
（10）连接好电路，闭合开关后，无论怎样移动滑片，电流表、电压表示数都很小且不变，小灯泡较暗，则故障可能是_______________________________.
滑动变阻器接了下面两个接线柱
