第18章　电与磁 课件2026年中考物理一轮专题复习（含答案）

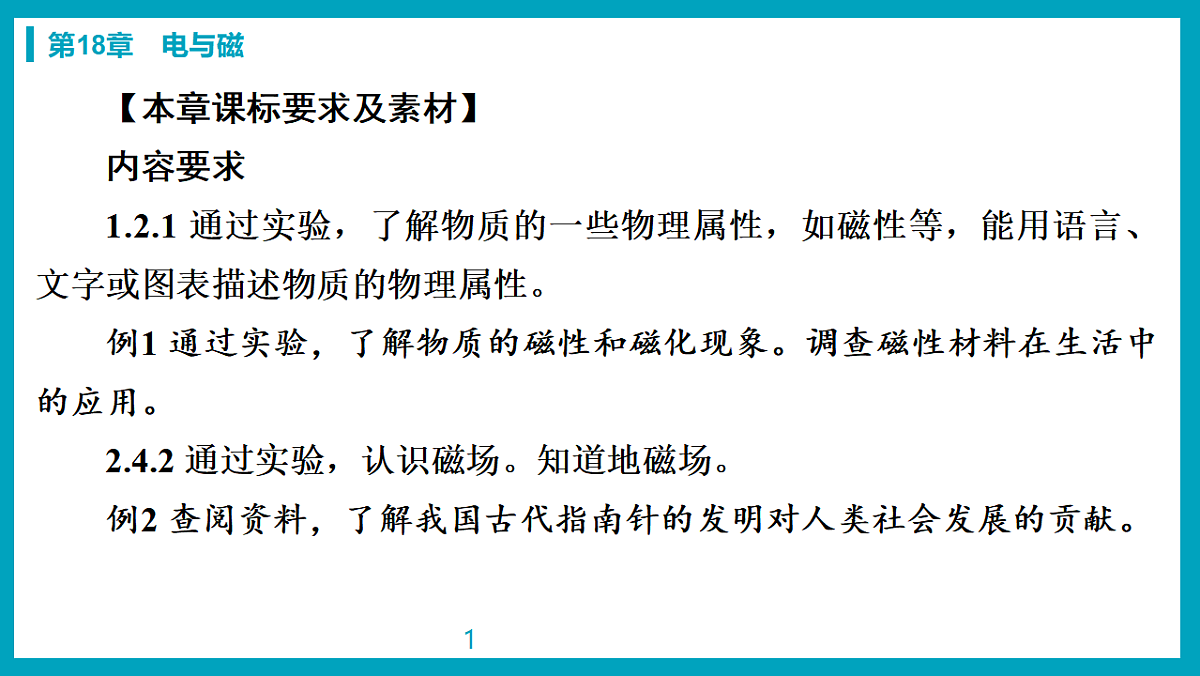

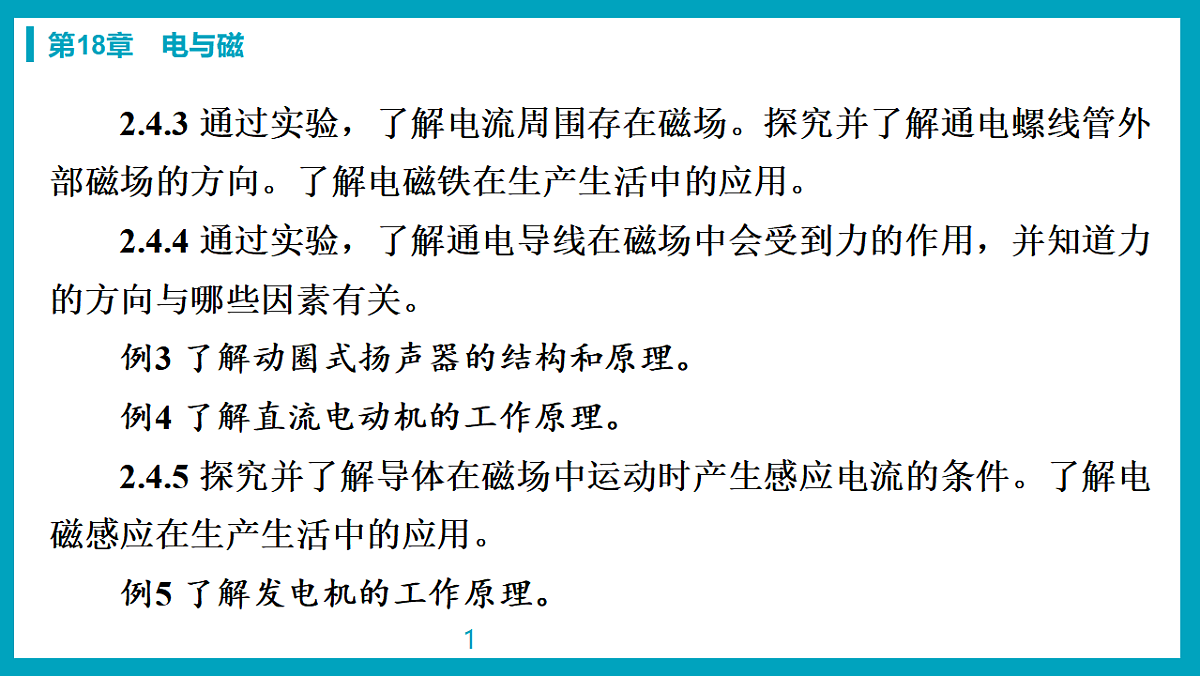

第18章　电与磁【本章课标要求及素材】内容要求1.2.1 通过实验，了解物质的一些物理属性，如磁性等，能用语言、文字或图表描述物质的物理属性。例1 通过实验，了解物质的磁性和磁化现象。调查磁性材料在生活中的应用。2.4.2 通过实验，认识磁场。知道地磁场。例2 查阅资料，了解我国古代指南针的发明对人类社会发展的贡献。2.4.3 通过实验，了解电流周围存在磁场。探究并了解通电螺线管外部磁场的方向。了解电磁铁在生产生活中的应用。2.4.4 通过实验，了解通电导线在磁场中会受到力的作用，并知道力的方向与哪些因素有关。例3 了解动圈式扬声器的结构和原理。例4 了解直流电动机的工作原理。2.4.5 探究并了解导体在磁场中运动时产生感应电流的条件。了解电磁感应在生产生活中的应用。例5 了解发电机的工作原理。活动建议（1）利用磁体和缝衣针制作指南针，验证同名磁极相互排斥、异名磁极相互吸引。（2）查阅资料，了解我国磁悬浮列车的发展状况，讨论电磁技术在其中的应用。（3）制作一台小型风力发电机，从跨学科视角与同学交流制作过程与作品。情景素材建议与电和磁相关的素材：通过摩擦过的塑料梳子吸引轻小物体或水流等现象演示静电作用，利用小磁针探究磁体和通电导线周围的磁场，分析电动机和发电机模型等，让学生认识电磁的应用，体会物理学发展对社会进步的推动作用。跨学科实践5.1.1 能发现日常生活中与物理学有关的问题，提出解决方案。5.1.2 能运用所学知识分析日常生活中的安全问题，提出解决方案，践行安全与健康生活。5.2.1 了解我国古代的技术应用案例，体会我国古代科技对人类文明发展的促进作用。5.2.2 调查物理学应用于工程技术的案例，体会物理学对工程技术发展的促进作用。5.3.3 了解我国科技发展的成就，增强科技强国的责任感和使命感。学生必做实验4.2.9 探究通电螺线管外部磁场的方向。例1 用小磁针、通电螺线管等，探究通电螺线管外部磁场的方向。4.2.10 探究导体在磁场中运动时产生感应电流的条件。例2 用矩形线圈或单根导线、磁体、灵敏电流计等探究产生感应电流的条件。实验器材建议在探究导体在磁场中运动产生感应电流的条件时，可用磁性较强的磁体进行实验。【本章知识结构】知识点一磁现象（10年3考，2024、2020、2016年考）1．磁性：磁体吸引______、钴、镍等物质的性质。2．磁极：磁体上磁性最_____的两个部位。能够自由转动的磁体，静止时指南的磁极叫作南极或____极，指北的磁极叫作北极或____极。3．磁极间相互作用的规律：同名磁极相互________，异名磁极相互________。4．磁化：有些物体在磁体或电流的作用下获得磁性的现象。钢针磁化后，可以用来制作指南针。铁强SN排斥吸引知识点一1．（BS习题改编）判断正误：（1）条形磁体从中间断成两截，每截有1个磁极 （　　）（2）钢条与小磁针相互吸引，钢条一定有磁性 （　　）××知识点二磁场（10年5考，2025、2023、2020、2019、2016年考）力北（N）磁场图1（RJ、HK、BS图片）北（N）南（S）磁场强弱条形沈括南北知识点二2．判断正误：（1）磁体间的相互作用是通过磁场发生的 （　　）（2）磁场对放入其中的物体一定有力的作用 （　　）（3）磁感线总是从N极出发回到S极 （　　）（4）磁场是真实存在的一种物质，而磁感线不存在 （　　）（5）司南的南极静止时指向地磁场的南极 （　　）（6）地磁场的磁感线从地理南极出发回到地理北极 （　　）√××√××知识点三电流的磁效应（10年3考，2024、2022、2016年考）1．丹麦物理学家__________第一个通过实验发现了电与磁之间的联系。如图3所示，由甲、乙实验可知，________________________；由甲、丙实验可知，通电导线周围的磁场方向与______________有关。图3（RJ图片）注意　实验过程中为了避免地磁场的影响，直导线应该朝______（选填“南北”“东西”或“任意”）方向平行放置。奥斯特通电导线周围存在磁场电流的方向南北2．电流的磁效应：通电导线周围存在与___________有关的磁场。3．通电螺线管的磁场：通电螺线管外部的磁场与____________的磁场相似，其两端的极性跟螺线管中________的方向有关。4．安培定则（右手螺旋定则）：如图4，用______（选填“左”或“右”）手握住通电螺线管，让四指指向螺线管中________的方向，则拇指所指的那端就是螺线管的_____极。电流方向条形磁体电流右电流N知识点四电磁铁（10年3考，2024、2022、2016年考）1．构造：如图5所示，在通电螺线管内插入一个________，就构成了电磁铁。2．工作原理：电流的______效应。铁芯图5（RJ图片）磁3．影响电磁铁磁性强弱的因素：（1）线圈匝数一定时，通入的________越大，磁性越强；（2）电流一定时，外形相同的螺线管，____________越多，电磁铁的磁性越强；（3）通电螺线管中有铁芯时比无铁芯时磁性更强。4．优点：磁性的有无可由__________来控制，磁性的强弱可由______________来控制，磁极可以通过改变____________来改变。电流线圈匝数通断电电流的大小电流方向知识点五电磁继电器（10年5考，2024、2023、2021、2019、2017年考）1．实质：利用__________来控制工作电路的一种开关。2．结构：如图6所示。电磁铁图6（RJ、HK、BS图片）3．工作过程：电磁铁通电时，衔铁被________，使动触点和静触点接触，工作电路闭合；电磁铁断电时，衔铁被________，弹簧把衔铁拉起来，切断工作电路。（均选填“吸合”或“释放”）吸合释放1．通电导线在________中受到力的作用，力的方向跟________的方向和________的方向都有关。2．当电流的方向或者磁场的方向变得相反时，通电导线受力的方向会____________；当电流的方向和磁场的方向都变得相反时，通电导线受力的方向会________。知识点六磁场对通电导线的作用（10年6考，除2024、2023、2022、2018年）磁场磁场电流变得相反不变1．电磁感应现象：闭合电路的部分导体在磁场中做_____________运动时，导体中会产生___________。此现象由英国物理学家_________发现。2．产生感应电流的条件：闭合电路的部分导体在磁场中做切割磁感线运动。3．感应电流的方向与_______的方向和___________的方向有关。4．应用：发电机发电时，线圈在磁场中连续转动，产生交变电流，简称________，我国电网使用的就是频率为 50 Hz的交变电流。知识点七电磁感应（10年7考，除2025、2024、2017年）切割磁感线感应电流法拉第磁场导体运动交流知识点八电磁实验装置对比分析（10年10考）电流的磁效应电磁铁通电导线在磁场中受到力的作用机械电动机电磁感应发电机电能能实验一　★探究通电螺线管外部磁场的方向【10年1考，2022年考】实验梳理表1（课标要求必做类实验）N电流方向甲（RJ图片）乙（HK、BS图片）条形电流的方向磁化摩擦电流的方向无关精选考法通关练例1　（2022河南，17题改编）在探究通电螺线管外部磁场方向的实验中：【基础新设问】（1）在装有螺线管的硬纸板上均匀地撒满铁屑，通电后铁屑分布无明显变化，这时需_______硬纸板，观察到铁屑排列成图7所示的形状。可见，通电螺线管外部的磁场与________磁体的磁场相似。图7轻敲条形（2）实验中如果用铜屑代替铁屑，________（选填“能”或“不能”）显示出磁场分布情况。（3）闭合开关后，小磁针静止时的指向如图所示（涂黑的一端为N极），由此可知：通电螺线管的右端为_____极。（4）为了进一步探究通电螺线管外部磁场的方向与电流方向的关系，接下来应进行的操作是_________________；若观察到___________ ______________的现象，说明通电螺线管的磁场方向与电流方向有关。图7不能N对调电源正、负极小磁针的指向与原来相反【提升与创新】（5）用小磁针探究磁场方向时，发现小磁针没有标N、S极，请写出一种判断小磁针N、S极的做法：________________________________ __________________________________________________。（6）（2025兰州）为了使通电螺线管的磁场增强，可采取的有效措施是________________________________________________________ _____________（写出一条即可）。（7）若放在螺线管两端的两个小磁针在螺线管通电后不发生偏转，原因可能是__________________________________________。将小磁针水平放置在水平桌面上，待其静止时，指向北的一端为N极，指向南的一端为S极在通电螺线管内部插入铁芯（或增大电源电压；或增加螺线管的线圈匝数）螺线管两端的磁场方向与地磁场的方向一致实验二　★探究导体在磁场中运动时产生感应电流的条件【10年1考，2018年考】实验梳理表2（课标要求必做类实验）电流表的指针是否偏转电流表的指针偏转的方向闭合电路切割磁感线磁场导体运动切割断路速度导体运动的速度磁场的强弱增加导体棒切割磁感线的速度（或更换磁性更强的磁体；或使用多匝线圈代替导体棒）精选考法通关练例2　在“探究导体在磁场中运动时产生感应电流条件”实验中，某小组利用图8电流表、蹄形磁体、导线、导体ab组成的电路如图8甲所示。【基础新设问】（1）图甲中，将导体ab沿各个方向移动，电流表的指针_________（选填“偏转”或“不偏转”），原因是__________________________ ________。图8不偏转电路不是闭合回路，不能形成电流（2）闭合开关后，观察各种情况下电流表指针的偏转情况，记录的实验现象如表。分析实验操作及现象可知，导体在磁场中运动时产生感应电流的条件：①导体必须是________电路的一部分；②导体在磁场中做______________运动。闭合切割磁感线（3）由2、3两次实验可知，感应电流的方向与_________________有关。（4）该装置在产生感应电流的过程中，将________能转化成_____能。下列物品中，应用该原理工作的是_____（选填字母）。A．电风扇　　　 B．动圈式话筒C．电铃　　　 D．电热水壶导体运动的方向机械电B【提升与创新】（5）若将导体ab放在图乙所示位置竖直向上快速移动，图中的“•”表示导体ab的横截面，则电路中______产生感应电流；若导体ab静止不动，将蹄形磁体左右移动，则电流表的指针______偏转。（均选填“会”或“不会”）图8会会（6）（创新装置）小明设计的装置如图丙所示，将条形磁体插入线圈的过程中，观察到电流表的指针向左偏转，则将条形磁体从线圈内拔出的过程中，电流表的指针会向______偏转。图8右（7）若要探究感应电流方向与磁场方向的关系，应_____________ _________________________________________________________。（8）[2018河南，17题（4）]小明进一步猜想，感应电流的大小可能与导体运动的速度和磁场强弱有关。为了探究感应电流的大小与磁场强弱是否有关，他应进行的操作是________________________________ ______________________________________________________。保持导体ab运动方向不变，将磁体的N、S极对调，观察电流表指针偏转情况让导体棒以相同的速度，在强弱不同的磁场中做切割磁感线运动，比较电流表指针偏转的角度考点磁现象、磁场（10年6考）例1　（RJ、HK、BS素材）关于图9所示的磁现象，下列说法正确的是 （　　）甲乙丙丁图9A．图甲：条形磁体附近的4枚小磁针静止时的指向都是正确的B．图乙：根据磁感线分布可以判断出图中的两个磁极都是N极C．图丙：将弹簧测力计从磁体左端向右端水平移动时，其示数逐渐变大D．图丁：简易指南针的针尖能指向北方是受地磁场的作用D考点安培定则的应用（10年1考）例2　（RJ习题改编）下列小磁针静止时的指向正确的是（　　）C1.（2025陕西）通电螺线管的磁感线方向如图10所示，请在虚线框中标出电源右侧的“＋”或“－”极和小磁针左侧的N或S极。图10如答图1所示答图1考点电磁铁和电磁继电器（10年4考，常结合欧姆定律考查）例3　（RJ习题改编）如图11，电路中的GMR是巨磁电阻（其阻值随周围磁场强度的增强而减小），当开关S1和S2闭合时，将滑片P向左移动，下列说法正确的是 （　　）A．电磁铁线圈中的电流变小B．电磁铁的磁性变弱C．巨磁电阻的阻值变大D．指示灯变亮D图11例4　（双选）图12是汽车尾气中CO浓度的检测电路示意图。气敏电阻R1的阻值随CO浓度增大而减小，R2是滑动变阻器，闭合开关S，当CO浓度高于某一设定值时，电铃报警。当CO浓度升高时，下列说法正确的是 （　　）A．控制电路中的电流变大B．电磁铁的磁性减弱C．电铃报警时，衔铁被释放D．电铃应接在C、D之间AD图122.（RJ新增习题改编）（双选）某品牌空调内部用传感器和电磁继电器实现了自动控制，图13是简化的工作原理示意图。当室内温度达到设定温度时，压缩机开始制冷；当温度降低到设定温度以下时，压缩机停止工作。下列说法正确的是 （　　）A．压缩机开始制冷时，衔铁被释放B．室内温度越高，电磁铁的磁性越弱C．室内温度越高，控制电路中的电流越大D．室内温度越低，热敏元件阻值越大CD图13考点电磁现象的辨识（10年4考）例5　图14是有关电与磁现象的四幅图，请完成下列问题。（1）首次证明电能生磁的是图_____，说明磁能生电的是图____。（2）电动机工作时将______能转化为________能，能说明其工作原理的是图______。甲图14丁电机械乙（3）发电机工作时将________能转化为______能，能说明其工作原理的是图______。（4）用来探究影响电磁铁磁性强弱因素的装置是图______，实验中通过____________________反映磁性的强弱；装置中电磁铁的工作原理是________________，能说明该原理的是图______。机械图14电丁丙吸引大头针的多少电流的磁效应甲3.（2023河南，11题改编）图15是小聪设计的一款小制作，圆筒A中安装有电磁铁和可转动的线圈。有风吹过时，扇叶带动线圈转动，可使接入的LED灯发光。下列设备与小制作的工作原理相同的是（　　）A．电风扇B．扬声器C．发电机D．电磁铁C图154.（2020河南，14题）（双选）在科学晚会上，小明所在的科技小组展示了一个“隔板推物”的节目，其原理如图16所示。甲、乙两线圈分别悬挂在两个蹄形磁体的磁场中，两线圈通过导线连接构成一个闭合电路。用手推动甲线圈摆动时，乙线圈会随之摆动。对于这个过程，下列说法正确的是 （　　）A．甲线圈相当于电源，乙线圈相当于用电器B．推动甲线圈摆动时电能转化为机械能C．乙线圈随之摆动时机械能转化为电能D．乙线圈摆动是因为通电导线在磁场中受力AD图16例6　（HK习题改编）如图17所示，AB和CD是两根固定且平行的光滑金属导轨，符号“×”代表磁场方向垂直纸面向里。铜棒EF和GH垂直放在导轨上并保持静止，当拉动铜棒EF向左运动时，铜棒GH会跟着向左运动。若将磁场方向改为与原来相反，仍然向左拉动铜棒EF，则考点电磁分析推理（10年3考）图17GH的运动方向_______（选填“向左”或“向右”），理由是__________________________________________ ________________。向左电流方向和磁场方向都发生变化时，导体GH所受力的方向不变5．如图18所示，完全相同的金属框A和B在同一水平高度处，金属框A下方有一磁场区域，“×”表示磁场方向垂直纸面向里。现让金属框A、B由静止同时下落，不考虑空气阻力，先落地的是金属框_____（选填“A”或“B”），请从能量转化的角度简述理由：______________________________________________________________________________________________________________________。图18B金属框A在进、出磁场时做切割磁感线运动，一部分机械能转化为电能，B下落过程中重力势能全部转化为动能
