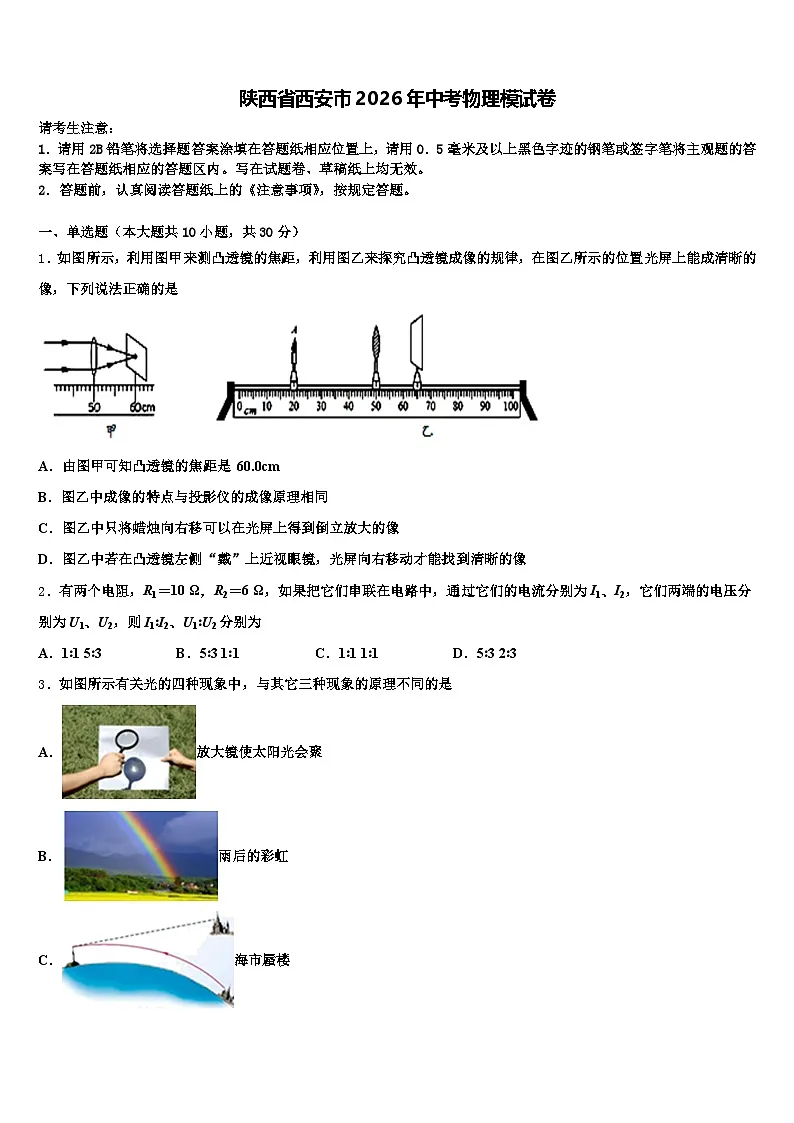

陕西省西安市2026年中考物理模试卷（含答案解析）

这是一份陕西省西安市2026年中考物理模试卷（含答案解析），共17页。试卷主要包含了如图电路中，电源电压保持不变等内容，欢迎下载使用。
1．请用2B铅笔将选择题答案涂填在答题纸相应位置上，请用0．5毫米及以上黑色字迹的钢笔或签字笔将主观题的答案写在答题纸相应的答题区内。写在试题卷、草稿纸上均无效。
2．答题前，认真阅读答题纸上的《注意事项》，按规定答题。
一、单选题（本大题共10小题，共30分）
1．如图所示，利用图甲来测凸透镜的焦距，利用图乙来探究凸透镜成像的规律，在图乙所示的位置光屏上能成清晰的像，下列说法正确的是
A．由图甲可知凸透镜的焦距是 60.0cm
B．图乙中成像的特点与投影仪的成像原理相同
C．图乙中只将蜡烛向右移可以在光屏上得到倒立放大的像
D．图乙中若在凸透镜左侧“戴”上近视眼镜，光屏向右移动才能找到清晰的像
2．有两个电阻，R1＝10 Ω，R2＝6 Ω，如果把它们串联在电路中，通过它们的电流分别为I1、I2，它们两端的电压分别为U1、U2，则I1∶I2、U1∶U2分别为
A．1∶1 5∶3B．5∶3 1∶1C．1∶1 1∶1D．5∶3 2∶3
3．如图所示有关光的四种现象中，与其它三种现象的原理不同的是
A．放大镜使太阳光会聚
B．雨后的彩虹
C．海市蜃楼

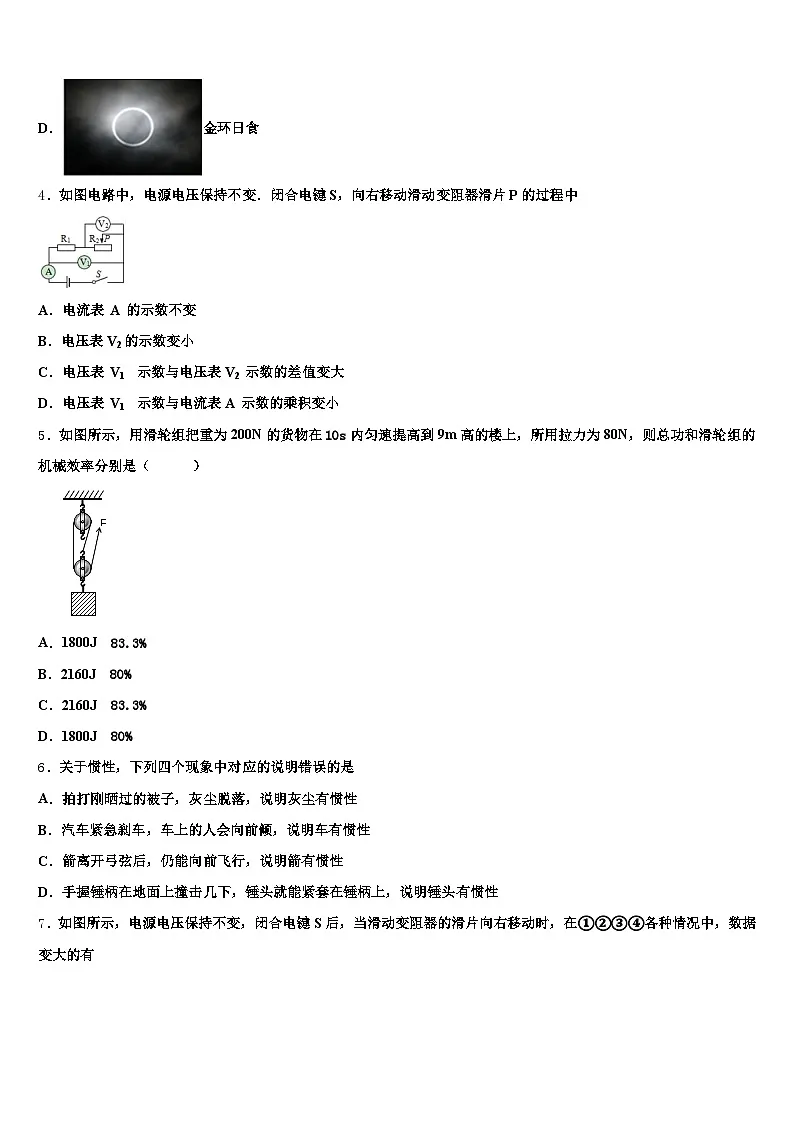

D．金环日食
4．如图电路中，电源电压保持不变．闭合电键S，向右移动滑动变阻器滑片P的过程中
A．电流表 A 的示数不变
B．电压表V2的示数变小
C．电压表 V1 示数与电压表V2 示数的差值变大
D．电压表 V1 示数与电流表A 示数的乘积变小
5．如图所示，用滑轮组把重为200N的货物在10s内匀速提高到9m高的楼上，所用拉力为80N，则总功和滑轮组的机械效率分别是（ ）
A．1800J 83.3%
B．2160J 80%
C．2160J 83.3%
D．1800J 80%
6．关于惯性，下列四个现象中对应的说明错误的是
A．拍打刚晒过的被子，灰尘脱落，说明灰尘有惯性
B．汽车紧急刹车，车上的人会向前倾，说明车有惯性
C．箭离开弓弦后，仍能向前飞行，说明箭有惯性
D．手握锤柄在地面上撞击几下，锤头就能紧套在锤柄上，说明锤头有惯性

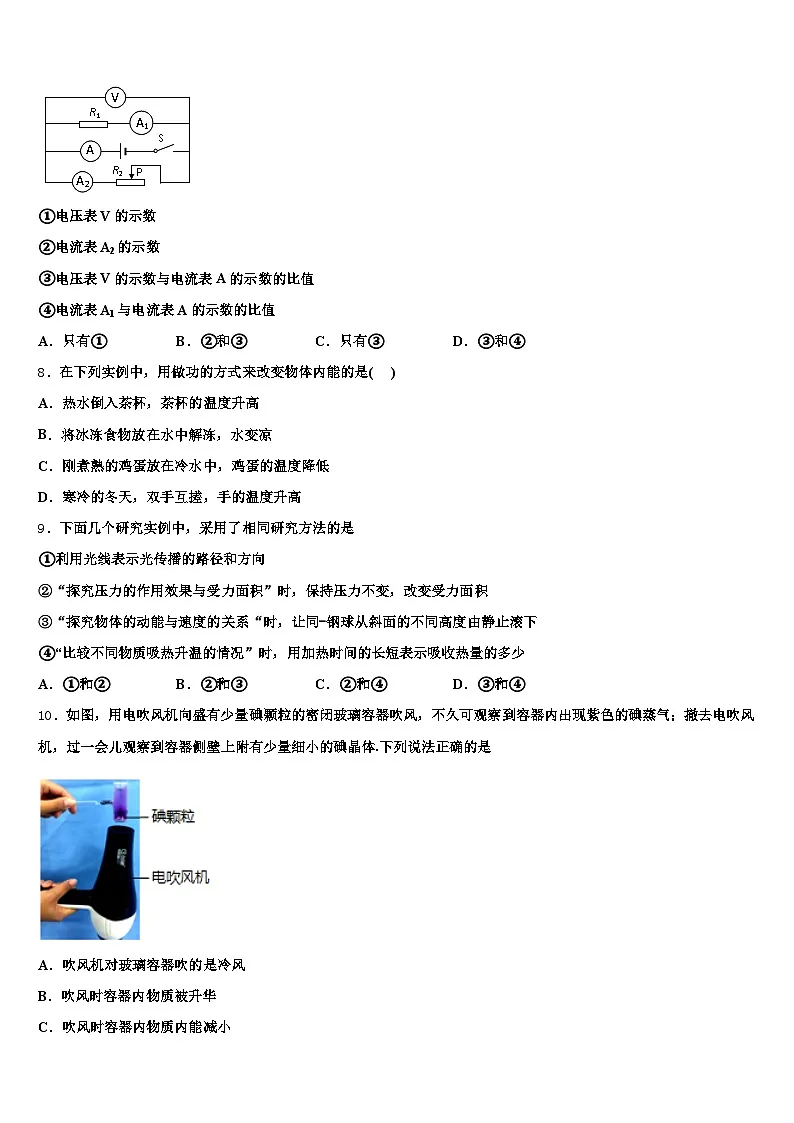

7．如图所示，电源电压保持不变，闭合电键S后，当滑动变阻器的滑片向右移动时，在①②③④各种情况中，数据变大的有
①电压表V的示数
②电流表A2的示数
③电压表V的示数与电流表A的示数的比值
④电流表A1与电流表A的示数的比值
A．只有①B．②和③C．只有③D．③和④
8．在下列实例中，用做功的方式来改变物体内能的是( )
A．热水倒入茶杯，茶杯的温度升高
B．将冰冻食物放在水中解冻，水变凉
C．刚煮熟的鸡蛋放在冷水中，鸡蛋的温度降低
D．寒冷的冬天，双手互搓，手的温度升高
9．下面几个研究实例中，采用了相同研究方法的是
①利用光线表示光传播的路径和方向
②“探究压力的作用效果与受力面积”时，保持压力不变，改变受力面积
③“探究物体的动能与速度的关系“时，让同-钢球从斜面的不同高度由静止滚下
④“比较不同物质吸热升温的情况”时，用加热时间的长短表示吸收热量的多少
A．①和②B．②和③C．②和④D．③和④
10．如图，用电吹风机向盛有少量碘颗粒的密闭玻璃容器吹风，不久可观察到容器内出现紫色的碘蒸气；撤去电吹风机，过一会儿观察到容器侧壁上附有少量细小的碘晶体.下列说法正确的是
A．吹风机对玻璃容器吹的是冷风
B．吹风时容器内物质被升华
C．吹风时容器内物质内能减小
D．撤去吹风机容器内物质凝固了
二、多选题（本大题共3小题，共12分）
11．下列说法中正确的是
A．物体吸热时，温度不一定升高
B．擦黑板时看到粉尘在空中飞舞，这是分子在运动
C．柴油机的做功冲程是将机械能转化为内能
D．在高山上烧水时，温度不到90℃水就沸腾了，是因为水的沸点与气压有关
12．为取得更好的实验效果，我们需要对实验进行优化改进．下列采取的措施合理的是
A．在研究声音由物体振动产生的实验中，用鼓面上泡沫的跳动反映鼓面的振动
B．在探究电流产生的热量时，为使温度计的示数变化明显，烧瓶中液体选用水
C．在探究感应电流的产生时，为使指针的偏转角度更大，换用磁性更强的磁体
D．在探究液体压强时，U形管内换用密度更小的液体可以使液面高度差更明显
13．如图，电源电压不变，R0为定值电阻，灯L1，L2分别标有“6V 6W”、“6V 3W”字样，设灯的电阻不变，当S与a接触时，电流表示数为0.3A，R0消耗的电功率为P1；当S与b接触时，R0消耗的电功率为P2；已知P1：P2＝9：4，下列说法正确的是
A．L1，L2的电阻之比为1：2
B．电源电压为6V
C．定值电阻R0的阻值为6Ω
D．S分别与a，b接触时，电路的总功率之比为3：2
三、填空题（本大题共5小题，共10分）
14．太阳能路灯的灯杆顶端是太阳能电池板，它能将太阳能转化为电能，并向灯杆下方的蓄电池充电，将电能转化为化学能储存起来，供夜晚路灯照明．若在一定时间内，太阳光辐射到该太阳能电池板的能量为2.7×107J，这与完全燃烧_____kg的煤放出的热量相当；若该太阳能路灯的能量转化效率是24%，则这些能量经转化后，可供额定功率为30W的路灯正常工作_____h（煤的热值为3.0×107J/kg）．
15．6月11日我国成功发射“神舟十号”。当火箭发射升空时，火箭受到的推力与重力______（选填“平衡”或“不平衡”），当它到达预定轨道时，会展开太阳能电池板来为它供电。它绕地飞行时，功率只有1800W，则它一天消耗的电能为_________kwh。
16．如图所示，一个质量为500g，底面积为100cm2的圆柱体容器（容器壁的厚度忽略不计）放在水平桌面的中央，容器中装有1000cm3水，将一个重5N的实心长方体A挂在弹簧测力计上，然后竖直浸入水中，当物体A刚好浸没在水中时（水未溢出），弹簧测力计的读数为3N，则此时水对容器底部的压力是_________N；物体的密度为__________kg/m3；容器对水平桌面的压强是__________Pa.（g取10N/kg；ρ水=1.0×103kg/m3）
17．如图所示，壶身与壶嘴中的水面之所以保持相平是因为____原理。放入冰箱使壶内1千克的水温度降低10℃，在此过程中水放出的热量是_____焦，这是通过_____的方式改变了水的内能。[c水=4.2×10³焦/（千克·℃）]
18．有一种能反映空气中水蒸气含量的装置叫做干湿泡湿度计。它是由两个相同的温度计并列制成的，其中一支温度计被湿布包起来了。两支温度计的读数不一样，湿布包着的温度计的读数较_____，在一定的温度下，如果空气的湿度越小，湿布中水分蒸发越_____，两个温度计读数的差别越_____。
四、计算题（本大题共3小题，共29分）
19．小明家新买了一台电热水壶，查阅说明书可知，其内部电热丝的阻值为48.4Ω，将其接在220V家庭电路中，将1kg水从20℃加热到40℃需要100s．求：[c水＝4.2×103J/（kg•℃）]水吸收的热量；该电热水壶加热的效率．
20．我国北方冬天比较寒冷，许多家庭安装了一种利用电来取暖的床﹣﹣“韩式电热坑”．其工作电路可简化为如图所示，其中K为保护开关，平常处于闭合状态，当温度超过某一警戒温度时自动断开，扇形导体S为旋转型选档开关，可绕0点旋转，每次都和相邻的两触点同时接触，从而实现关、低、中、高四个档位的转换（档位顺序未知，电功率越大档位越高）．小明在家里利用所学的物理知识来测量该电热炕的电功率．他先关闭家里其它所有的用电器，然后将S旋转到与触点1、2连接，观察发现家里标有“3000r/（kW•h）”的电能表的转盘在1min内刚好转了20转．已知R1和R2是发热电阻，R2的阻值是R1的2倍，其它电阻忽略不计，小明家电压恒为220V．完成下列问题：
(1)当S与触点1、2接触时，电热炕功率是多少？
(2)当电热坑处于低档时，电路中通过O点的电流是多少？
(3)当该电热炕处于低档，且正常工作30min，所消耗的电能可使1.8L水从25℃升高到多少摄氏度？[无热损失，c水=4.2×103J/（kg•℃），结果保留1位小数]
21．如图所示，R1、R2为定值电阻．如图为通过R1的电流与其两端电压的关系图象，已知R2的阻值为10Ω，通过R2的电流为0.6A．求；
（1）R1的阻值
（2）电源电压
（3）1min内R1消耗的电能
五、作图题（本大题共2小题，共4分）
22．如图所示,氢气球下吊一物体,不计空气阻力,物体沿MN方向做匀速直线运动，请画出物体所受力的示意图．
23．小李同学观察学校楼道里的消防应急灯，平时灯是熄的，一旦停电，两盏标有“36V”灯泡就会正常发光。请按要求连接好如图所示电路。
（_____）
六、实验探究题（本大题共3小题，共15分）
24．小华在做“测量小灯泡电功率”的实验中，实验室有如下器材：电源（电压恒为6V），小灯泡L（额定电压为2.5V，灯丝电阻约为10Ω），电流表、电压表、开关、规格分别为“10Ω1A”的滑动变阻器R1和“50Ω0.5A”的滑动变阻器R2各一个，导线若干。
请用笔画线代替导线，帮小华同学将图甲中的电路连接完整；为了顺利完成实验，小华应选用规格为_____（选填“R1”或“R2”）的滑动变阻器；连接电路后，闭合开关，发现小灯泡不亮，电流表有示数，电压表无示数，原因可能是_____；排除故障后，移动滑动变阻器滑片P的位置，获得多组对应的电压值和电流值，绘制小灯泡U﹣I图象如图乙所示，小灯泡的额定功率为_____W．分析乙中图象发现小灯泡电阻是变化的，影响其变化的主要原因是_____；小华打算增加一个阻值为15Ω的定值电阻R0，只利用一只电表，通过操作图中单刀双掷开关（单刀双掷开关分别接“a”、“b”各一次）测量小灯泡的额定电功率，图丙、图丁是他设计的两种不同方案的电路图，则以下判断正确的是_____。
A．两种方案都能
B．两种方案都不能
C．丙方案能，丁方案不能
D．丙方案不能，丁方案能
25．如图所示，在“探究凸透镜成像规律”实验中：
为了使烛焰的像完整地成在光屏中央，只需要调整高度一个元件是_____．若不调整，会使烛焰的像成在光屏的_____（选填“上”或“下”）方．若实验中使用的凸透镜焦距为10cm，调整高度后，不改变图中蜡烛、凸透镜和光屏的位置，发现光屏上无像，此时应该向_____（选填“左”或“右”）移动光屏，将会在光屏上呈现一个倒立、_____的实像．
26．图为利用U型压强计验证“在受力面积不变时压强与压力的定量关系”的装置．实验前，橡皮膜朝上，金属盒水平固定，玻璃管中液面相平．实验中，改变叠放在橡皮膜中央的硬币数（规格相同），测得有关数据如下表．
实验中当液面高度差为h时，盒内外气压差为_________．已知玻璃管内液体密度为ρ，g为已知常量．U形玻璃管足够长时，选用密度_______（填“较大”或“较小”）的液体可以减小实验误差．分析实验数据，可得到的实验结论是：在实验误差允许范围内，_____________．
参考答案
一、单选题（本大题共10小题，共30分）
1、D
【解析】
涉及的知识点有：由图确定凸透镜的焦距；
凸透镜成像规律：u＞2f，成倒立、缩小的实像；2f＞u＞f，成倒立、放大的实像；
凸透镜成像时，物距变小，像距应变大；
凸透镜对光线起会聚作用，凹透镜对光线有发散作用。
【详解】
由甲图知道，凸透镜的焦距是：f=60.0cm-50.0cm=10.0cm，故A错误；由乙图知道，此时由于满足u=30cm＞2f=20cm，故成倒立、缩小的实像，此与照相机的原理是相同的，故B错误；凸透镜成像的规律知道，将蜡烛向右移时，物距减小，像距应变大，所以，应右移动光屏，才能在光屏上得到倒立放大的像，故C错误；凹透镜对光有发散作用，所以若在凸透镜左侧“戴”上近视眼镜，则像会成在原位置之后，即应将光屏向右移动才能找到清晰的像，故D正确，故选D。
2、A
【解析】
根据串联电路电流特点，在串联电路中各处电流均相等，所以电流之比是1:1；串联电阻电压特点，电压之比等于电阻之比，所以是5:3，故选A．
3、D
【解析】
A、放大镜使太阳光会聚，凸透镜对光有会聚作用，属于光的折射现象；
B、雨后天空出现的彩虹，是光的色散现象，其实质是光的折射；
C、海市蜃楼，是光经过不均匀的大气层发生折射形成的；
D、日环食是由于光的直线传播，月亮转到了地球和太阳之间，月亮挡住了太阳照向地球的光，月球较小而不能全部遮掩太阳形成的．
综合以上分析，与其它三个的光学原理不同的是D选项．
4、D
【解析】
由图知，R1、R2串联，电压表V1测电源电压，电压表V2测R2的电压，电流表测电路中的电流；
A、向右移动滑动变阻器滑片P，R2接入电路的阻值变大，总电阻变大，根据I＝知电路中电流变小，即电流表A的示数变小，故A错误；
B、R2接入电路的阻值变大，由串联分压原理可知，R2的电压变大，即电压表V2的示数变大，故B错误；
C、R2的电压变大，由串联电路的电压特点可知，R1的电压变小；电压表V1示数与电压表V2示数的差值等于R1的电压，所以该差值变小，故C错误；
D、向右移动滑动变阻器滑片P的过程中，电流表示数减小，电压表 V1测量电源电压，其示数不变，所以电压表V1示数与电流表A示数的乘积减小，故D正确．
故选D．
5、C
【解析】
有用功：W有用=Gh=200N×9m=1800J，由图可知，n=3，则绳端移动的距离：s=nh=3×9m=27m，拉力做的总功：W总=Fs=80N×27m=2160J，滑轮组的机械效率：．故选C．
6、B
【解析】
A．用力拍打被子，被子运动，而灰尘由于惯性要保持原来的静止状态，所以灰尘就和被子分离了，利用了灰尘的惯性，故A正确；
B．汽车急刹车时，人由于惯性仍然保持原来的运动状态，因此人会向前倾，这说明人有惯性，故B错误；
C．箭离开弓弦后，仍能向前飞行，是因为箭具有惯性，故C正确；
D．把锤柄在地面上撞击，当锤柄遇到地面停下后，锤头因为惯性，继续保持运动状态，所以能紧紧地套在锤柄上，是利用了锤头的惯性，故D正确．
7、D
【解析】
试题分析：首先分析电路，滑动变阻器和电阻R1是串联，电流表A测量干路电流，A1表测量R1的电流，电流表A2测量滑动变阻器的电流，当滑动变阻器的滑片向右移动时，滑动变阻器的阻值增大，通过它的电流A2减小，干路电流A减小，但支路R1的电流不发生变化，电压表测量电源电压，也是各个支路电压，电压表与电流表A的比值是电路中的总电阻，总电阻是变大的，③正确；电流表A1不变，电流表A的示数减小，因此两表的比值增大，④正确，选D．
考点：变化电路的分析
8、D
【解析】
试题分析： 改变内能的方式有两种，一是做功二是热传递；热水倒入茶杯，茶杯的温度升高是利用热传递改变茶杯内能；将冰冻食物放在水中解冻，水变凉是利用热传递方式改变内能；刚煮熟的鸡蛋放在冷水中，鸡蛋的温度降低，是利用热传递改变物体内能；寒冷的冬天，双手互搓，手的温度升高，是通过做功改变物体内能；故答案选D．
考点：改变内能的方式
9、B
【解析】
①用光线表示光的传播的径迹和方向，采用的是模型法；
②“探究压力的作用效果与受力面积的关系”时，保持压力不变，改变受力面积，采用的是控制变量法；
③“探究物体的动能与速度的关系”时，让同一钢球从斜面的不同高度由静止滚下，采用的是控制变量法；
④“比较不同物质吸热的情况”时，用加热时间的长短表示吸收热量的多少，在这里采用了转换法测量物质吸收的热量．
故符合题意的是B．
10、B
【解析】
用电吹风机向盛有少量碘颗粒的密闭玻璃容器吹风，不久观察到容器内出现紫色的碘蒸气，说明吹风时容器内的碘吸热内能增加，发生了升华现象，即吹风机对玻璃容器吹的是热风；撤去电吹风机，温度降低，碘又发生了凝华现象，而在容器侧壁上附有少量细小的碘晶体，综上所述，只有B正确．
二、多选题（本大题共3小题，共12分）
11、AD
【解析】
A、晶体熔化吸热，但温度保持不变，全部溶化后，继续吸热，温度又会上升．故此选项正确．
B、粉尘在空中飞舞是固体小颗粒所做的机械运动，不属于分子运动．故此选项错误．
C、柴油机的做功冲程是将内能转化为机械能．故此选项错误．
D、高山上气压低，水的沸点降低．所以在高山上烧水，不到90℃就沸腾了．故此选项正确．
故选A、D
12、ACD
【解析】
A.敲击鼓面，鼓面上泡沫上下跳动；鼓面的振动可借助泡沫的跳动来体现，故A正确；
B.在质量和吸收的热量相同时,由于水的比热容大于煤油,温度变化不明显,所以在探究电流热效应时,为了使温度计示数变化明显,烧瓶中的液体用煤油代替水,故B错误；
C.磁场越强，产生的感应电流越大，换用磁性更强的磁体, 指针的偏转角度更大，故C正确；
D据液体压强公式p=gh可知，压强一定时，形管内液体密度越小，液面高度差越大，故D正确．
13、ACD
【解析】
（1）已知灯泡的额定电压和额定功率，根据电功率的公式求出灯泡的电阻；然后求出L1，L2的电阻；
（2）已知P1：P2=9：4，根据P=I2R求出两个状态下的电流之比，已知当S与a接触电阻R0与L1串联时电流表示数为0.3A，据此即可求出；当S与b接触R0与L2串联时电路中的电流I2；然后根据欧姆定律和串联电路的特点得出电源电压的表达式，即可求出电源电压和电阻R0的阻值；
（3）利用P=UI即可求出总功率之比。
【详解】
（1）灯泡的电阻：，，
则R1:R2=6Ω:12Ω=1:2，故A正确；
（2）根据P=I2R可得：，，
由图可知：当S与a接触时，电阻R0与L1串联，
根据欧姆定律和串联电路的特点可得电源电压U=I1（R1+R0）=0.3A（6Ω+R0）------------①
当S与b接触时，R0与L2串联；电源电压U=I2（R2+R0）=0.2A（12Ω+R0）-----------②
由①②可得：R0=6Ω，U=3.6V；故B错误，C正确；
（3）总功率之比为P总1:P总2=UI1:UI2=I1:I2=0.3A:0.2A=3:2，故D正确。
故选ACD。
三、填空题（本大题共5小题，共10分）
14、0.9 60
【解析】
由题知,Q放=mq=2.7×107J，
则需要完全燃烧煤的质量：
m= = =0.9kg，
太阳光辐射到该太阳能电池板的能量(总能量)
W总=2.7×107J，
该太阳能路灯的能量转化效率24%，使用太阳能路灯的有用能量：
W电= W总24%=2.7×107J24%=6.48×106J,
由P=可得30W的路灯正常工作时间，
t===2.16105s=60h.
15、不平衡 43.2
【解析】
火箭喷射升空时，火箭加速上升，火箭受到的推力大于重力，故火箭受到的推力与重力不平衡；
由P=可得，它一天消耗的电能为：W=Pt=1.8kW×24h=43.2kW⋅h
16、12 2.5×103 1700
【解析】
未放物体时，容器内水的深度：h1===10cm，物体所受的浮力为F浮=G-F=5N-3N=2N；由于物体浸没，则V物=V排===2×10-4 m3=200cm3，物体A浸没时，水上升的高度：h2===2cm，此时容器内水的深度：h=h1+h2=10cm+2cm=12cm，所以水对容器底的压强为p=ρgh=1000kg/m3×10N/kg×0.12m=1200Pa，由p=可得，水对容器底的压力F=pS=1200Pa×0.01m2=12N；物体的质量m===0.5kg，物体的密度ρ物===2.5×103kg/m3；以容器、水以及物体作为整体研究，受力平衡，桌面受到的压力大小为F总=F浮+G容器+G水，容器内水的重力：G水=m水g=ρ水Vg=1.0×103kg/m3×1000×10-6m3×10N/kg=10N，容器的重力：G容=m容g=0.5kg×10N/kg=5N，所以物块浸没水中后，容器对桌面的压强：p====1700Pa．
17、连通器 4.2×104焦 热传递
【解析】
壶身与壶嘴中的水面之所以保持相平是因为连通器原理，在连通器里装有同种液体，当液体不流动时，各容器中的液面总保持相平。
水放出的热量：
Q放＝cm△t＝4.2×103J/（kg•℃）×1kg×10℃＝4.2×104J；
水放出热量、内能减少，这是通过热传递的方式减小水的内能。
18、低 快 大
【解析】
湿布包着的温度计，水在蒸发时吸收热量，所以该温度计的示数降低；
空气的湿度越小（即空气中水蒸气的含量少），则湿布中水分蒸发越快，温度降低的越多，因此两个温度计读数的差别越大。
四、计算题（本大题共3小题，共29分）
19、（1）8.4×104J；（2）84%
【解析】
（1）知道水的质量和比热容以及温度变化，根据Q=cmΔt可以求出水所吸收的热量．
（2）电热水壶正常工作时的功率和额定功率相等，根据求出消耗的电能，再根据效率公式求出该电热水壶加热的效率．
【详解】
（1）水吸收的热量：；
（2）电热水壶正常工作100s消耗电能，即产生的热量：；
该电热水壶加热的效率：．
20、（1）400W；（2）0.9A；（3）72.6℃。
【解析】
（1）分析可知，当S与触点1、2接触时，电路为R1的简单电路，1min内电热炕消耗的电能：
W1=20r/3000r/（kW•h）=1/150kW•h=2.4×104J，
由P=W/t可得，电热炕功率：
P1=W1/t=2.4×104J/60s=400W；
（2）由P=U2/R可得，
R1=U2/P1=（220V）2/400W=121Ω，
当S与触点3、4接触时处于抵挡，此时只有R2工作，电路中通过O点的电流；
I=U/R2=U/2R1=220V/242Ω≈0.9A；
（3）由ρ=m/V可得，1.8L水的质量：
m=ρV=1.0×103kg/m3×1.8×10﹣3m3=1.8kg，
当该电热炕处于低档，且正常工作30min，所消耗的电能：
W2=UIt=220V×10/11A×30×60s=3.6×105J，
W2=Q=cm△t，
即
3.6×105J=4.2×103J/（kg•℃）×1.8kg×（t﹣25℃），
解得：
t=72.6℃，
即水温能升高到72.6℃。
21、（1）15Ω（2）6V（3）144J
【解析】
(1)由图2知，当电阻R1两端的电压为3V时，通过电阻R1的电流为0.20A：
R1的阻值：
R1===15Ω；
(2)由图1可知：R1与R2并联，
所以U=U1=U2=I2R2=0.6A×10Ω=6V；
(3) 电源电压为6V，通过电阻R1的电流为
I1===0.4A
1min内R1消耗的电能：
W1=UI1t=6V×0.4A×60s=144J.
五、作图题（本大题共2小题，共4分）
22、
【解析】
分析：①若匀速直线运动或静止状态的物体受力，则受到的力一定是平衡力；
②二力平衡的条件是：大小相等，方向相反，作用在同一物体上，作用在同一条直线上；
③地面附近的物体受到重力的作用，重力的方向始终是竖直向下的，与物体的运动情况无关
解答：不计空气阻力，重物在空中沿MN斜向上做匀速直线运动时，处于平衡状态，在运动中重物受到重力、细线的拉力的作用，重力的方向总是竖直向下的，拉力的方向应竖直向上；所以氢气球和重物应该在同一条竖直线上，因此过重心沿竖直向下的方向画出重力G，沿竖直向上的方向画出拉力F拉，而且大小相等，如图所示：
【点睛】画力的示意图，是用一条带箭头的线段表示力，线段的长度表示力的大小，箭头表示力的方向，起点或终点表示力的作用点．若需要画出物体受到的多个力的示意图时，要将这几个力画成共点力．
23、
【解析】
根据题意可知，当照明电路正常工作时，电磁铁具有磁性，吸引衔铁，使消防应急灯所在电路断开；
而当停电后，电磁铁失去磁性，衔铁在弹簧的作用下向上弹起，与触点接触，两灯泡连接，且为并联，如下图：
六、实验探究题（本大题共3小题，共15分）
24、 R2 灯泡（或电压表）短路 0.625 小灯泡的电阻受温度的影响 B
【解析】
（1）根据灯的额定电压为2.5V确定电压表选用小量程与灯并联；灯丝电阻约为10Ω，由欧姆定律，灯泡正常发光时电路中电流确定电流表要选用小量程与灯串联；
（2）灯泡正常发光时电路中电流的为0.25A，根据串联电路的特点和欧姆定律求出变阻器的阻值至少为多大，确定选择滑动变阻器的规格；
（3）闭合开关后，移动滑动变阻器的滑片，电流表有示数，说明电路为通路，根据小灯泡始终不发光，电压表无示数，电路只有一处故障，分析故障原因；
（4）由图像可找出灯泡电压为2.5V时的电流，根据求出灯泡的额定功率；灯泡电阻是变化的，原因是受温度的影响；
（5）开关S接“a”、“b”各一次，根据电路图，确定能否使小灯泡正常发光，若不能，则无法测量小灯泡的额定电功率。
【详解】
（1）灯的额定电压为2.5V，故电压表选用小量程与灯并联，灯丝电阻约为10Ω，由欧姆定律，灯泡正常发光时电路中电流约为：，所以电流表要选用小量程与灯串联，如下所示：
（2）灯泡正常发光时电路中电流的为0.25A，根据串联电路电流的特点，电路中电流处处相等，变阻器应分去的电压：，由欧姆定律，变阻器的阻值至少为：，所以应选择滑动变阻器的规格为“50Ω 0.5A”；
（3）闭合开关后，移动滑动变阻器的滑片，电流表有示数，说明电路为通路，发现小灯泡始终不发光，电压表无示数，若电路只有一处故障，故障原因是灯泡（或电压表）短路了；
（4）由图像可知，灯泡电压为2.5V时的电流为0.25A，所以灯泡的额定功率：；灯泡电阻是变化的，原因是受温度的影响；
（5）图丙中，无论开关接a还是接b都无法得知小灯泡是否正常发光，此方案不能测定小灯泡的额定电功率；图丁中，R0、小灯泡、变阻器三者串联，S接a时，电压表测定值电阻的电压，当开关接b时测量灯和定值电阻的总电压，不能通过调节滑动变阻器使灯泡两端的电压为2.5V，所以此方案不能测出小灯的额定电功率，故选B。
故答案为：（1）如上图所示；（2）R2；（3）灯泡（或电压表）短路 （4）0.625； 小灯泡的电阻受温度的影响；（5）B。
此题是测量灯泡额定功率的实验，考查了电路连接、器材选择、电功率的计算、影响电阻的因素、电路故障的分析及对实验方案的评估。
25、凸透镜 上方 右 放大
【解析】
（1）为了使烛焰的像完整地成在光屏中央，实验时应将烛焰、凸透镜、光屏三者的中心调整到同一高度，如图中只需要调整高度一个元件是凸透镜；成像时，物体、凸透镜、像是在一条直线上的，所以若不调整，会使烛焰的像成在光屏的上方．
（2）若实验中使用的凸透镜焦距为10 cm，调整高度后，不改变图中蜡烛、凸透镜和光屏的位置，如图物距为12cm，在一倍到二倍焦距之间，像距应大于二倍焦距，成倒立放大的实像所以，发现光屏上无像，此时像距小于二倍焦距，所以应该向右移动光屏，将会在光屏上呈现一个倒立、放大的实像．
26、ρgh 较小 在受力面积不变时，压强与压力成正比
【解析】
（1）根据液体的压强公式，即可知，若实验中当液面高度差为h时，盒内外气压差为此液面高度差产生的压强，即；
（2）因为U形管中是空气，气体容易被压缩，所以U形玻璃管越长时，由于气体体积变化对所测压强的影响较大，此时选用密度较小的液体可以减小实验误差；
（3）分析实验数据，去除误差的因素外，每增加两个硬币，液面高度差约增加10cm；
故可得到的实验结论是：在实验误差允许范围内，在受力面积不变时，压强与压力成正比。
理解气体的体积很容易变化，所以管子长度增加时，空气体积变大，对所测压强影响也变大，会使误差增大。
