2026年陕西省中考物理试卷-模拟练习卷（六）【含解析】

这是一份2026年陕西省中考物理试卷-模拟练习卷（六）【含解析】，共25页。试卷主要包含了选择题，填空与作图题，实验与探究题，综合题等内容，欢迎下载使用。

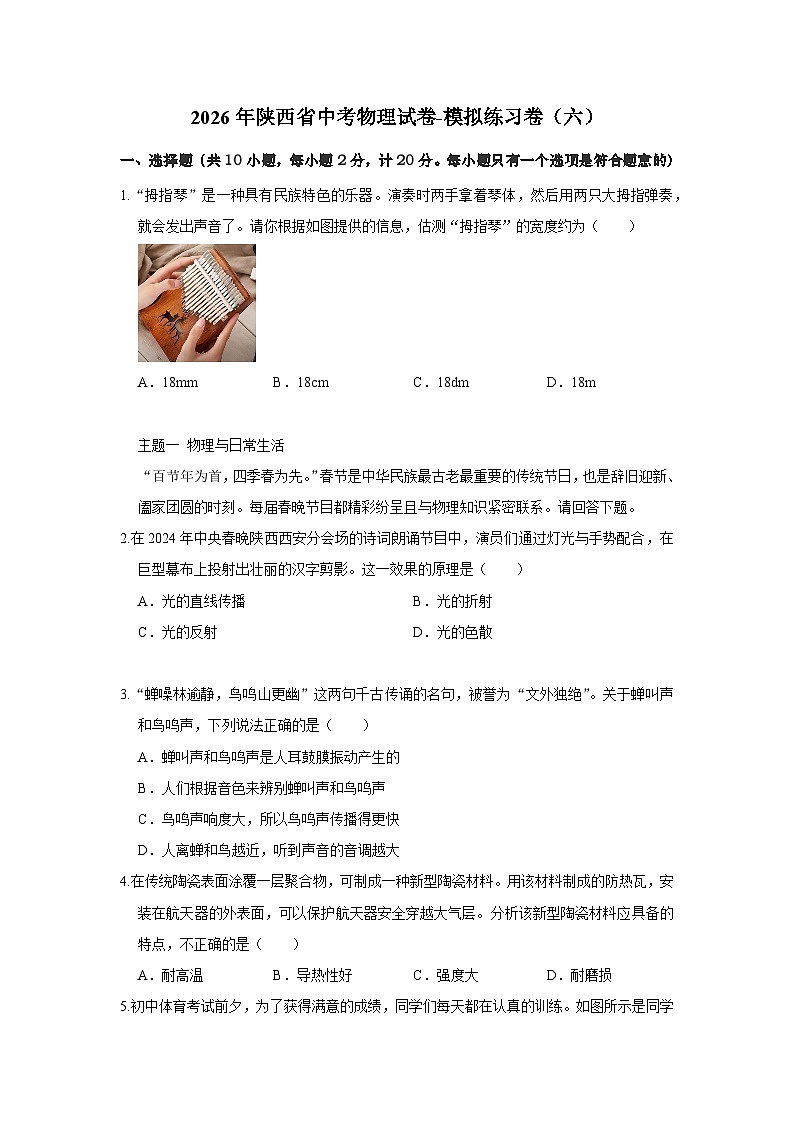

1.“拇指琴”是一种具有民族特色的乐器。演奏时两手拿着琴体，然后用两只大拇指弹奏，就会发出声音了。请你根据如图提供的信息，估测“拇指琴”的宽度约为（ ）
A．18mmB．18cmC．18dmD．18m
主题一 物理与日常生活
“百节年为首，四季春为先。”春节是中华民族最古老最重要的传统节日，也是辞旧迎新、阖家团圆的时刻。每届春晚节目都精彩纷呈且与物理知识紧密联系。请回答下题。
2.在2024年中央春晚陕西西安分会场的诗词朗诵节目中，演员们通过灯光与手势配合，在巨型幕布上投射出壮丽的汉字剪影。这一效果的原理是（ ）
A．光的直线传播B．光的折射
C．光的反射D．光的色散
3.“蝉噪林逾静，鸟鸣山更幽”这两句千古传诵的名句，被誉为“文外独绝”。关于蝉叫声和鸟鸣声，下列说法正确的是（ ）
A．蝉叫声和鸟鸣声是人耳鼓膜振动产生的
B．人们根据音色来辨别蝉叫声和鸟鸣声
C．鸟鸣声响度大，所以鸟鸣声传播得更快
D．人离蝉和鸟越近，听到声音的音调越大
4.在传统陶瓷表面涂覆一层聚合物，可制成一种新型陶瓷材料。用该材料制成的防热瓦，安装在航天器的外表面，可以保护航天器安全穿越大气层。分析该新型陶瓷材料应具备的特点，不正确的是（ ）
A．耐高温B．导热性好C．强度大D．耐磨损

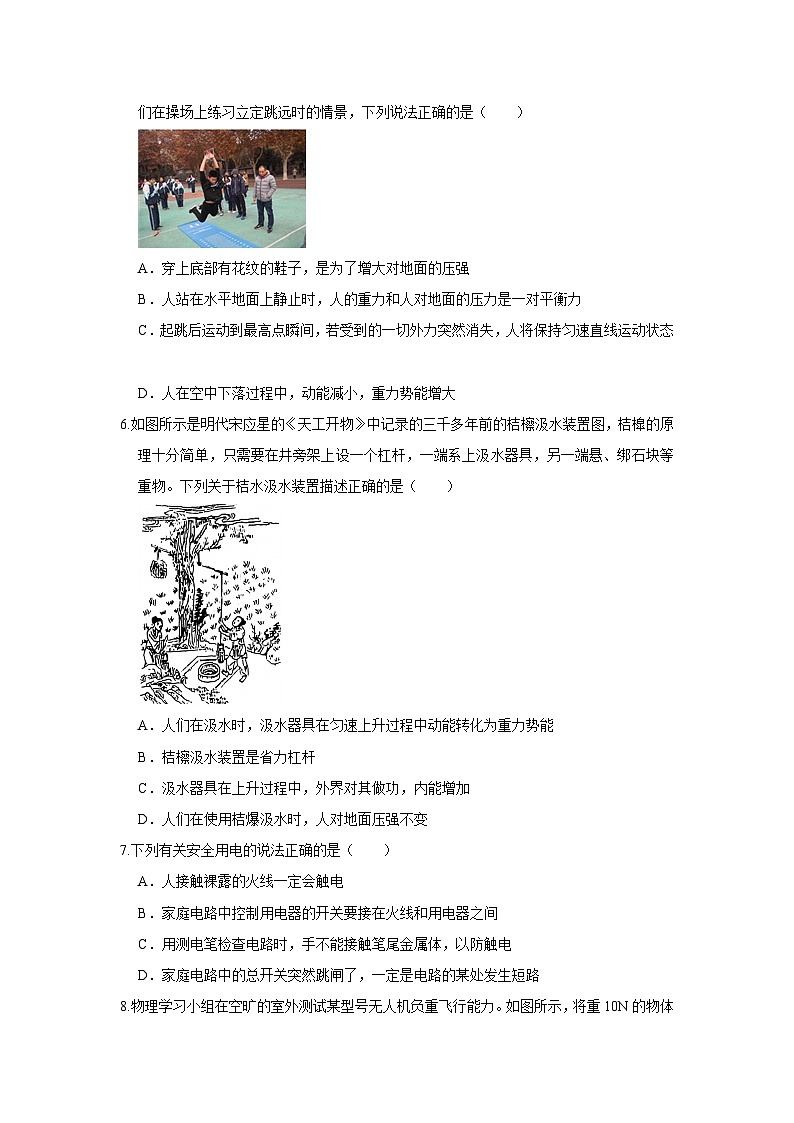

5.初中体育考试前夕，为了获得满意的成绩，同学们每天都在认真的训练。如图所示是同学们在操场上练习立定跳远时的情景，下列说法正确的是（ ）
A．穿上底部有花纹的鞋子，是为了增大对地面的压强
B．人站在水平地面上静止时，人的重力和人对地面的压力是一对平衡力
C．起跳后运动到最高点瞬间，若受到的一切外力突然消失，人将保持匀速直线运动状态
D．人在空中下落过程中，动能减小，重力势能增大
6.如图所示是明代宋应星的《天工开物》中记录的三千多年前的桔檫汲水装置图，桔槹的原理十分简单，只需要在井旁架上设一个杠杆，一端系上汲水器具，另一端悬、绑石块等重物。下列关于桔水汲水装置描述正确的是（ ）
A．人们在汲水时，汲水器具在匀速上升过程中动能转化为重力势能
B．桔檫汲水装置是省力杠杆
C．汲水器具在上升过程中，外界对其做功，内能增加
D．人们在使用桔爆汲水时，人对地面压强不变
7.下列有关安全用电的说法正确的是（ ）
A．人接触裸露的火线一定会触电
B．家庭电路中控制用电器的开关要接在火线和用电器之间
C．用测电笔检查电路时，手不能接触笔尾金属体，以防触电
D．家庭电路中的总开关突然跳闸了，一定是电路的某处发生短路

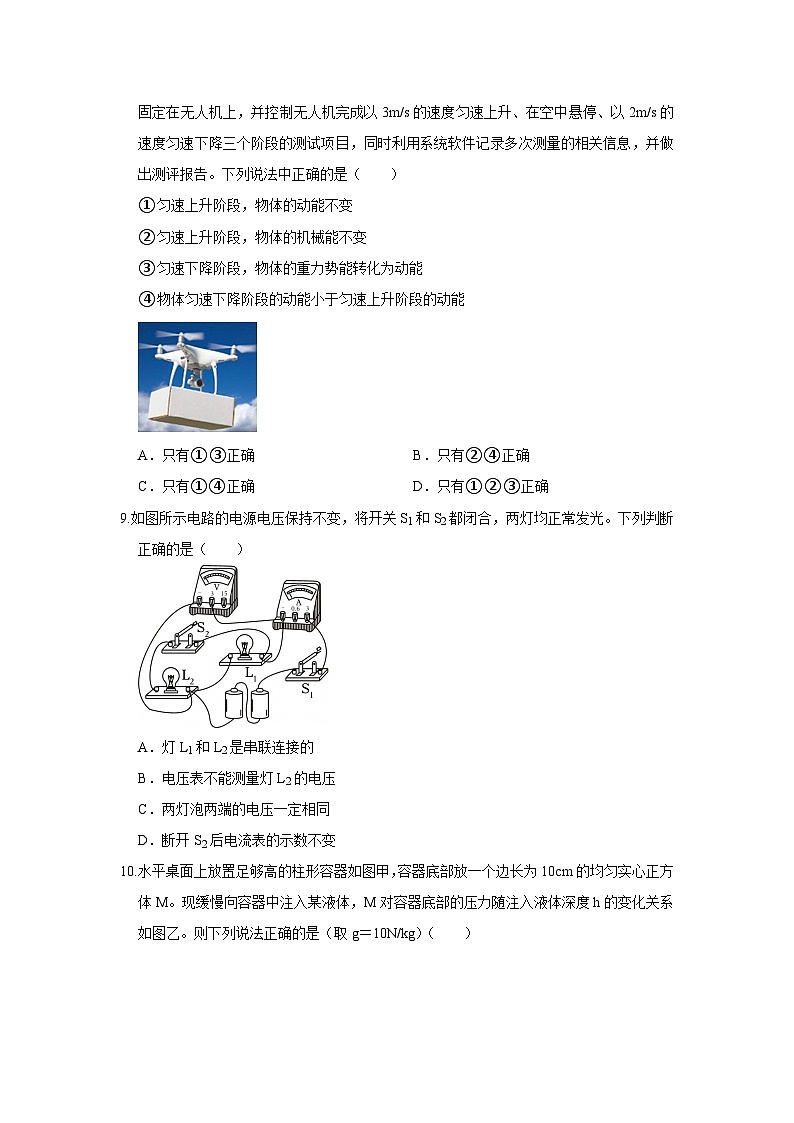

8.物理学习小组在空旷的室外测试某型号无人机负重飞行能力。如图所示，将重10N的物体固定在无人机上，并控制无人机完成以3m/s的速度匀速上升、在空中悬停、以2m/s的速度匀速下降三个阶段的测试项目，同时利用系统软件记录多次测量的相关信息，并做出测评报告。下列说法中正确的是（ ）
①匀速上升阶段，物体的动能不变
②匀速上升阶段，物体的机械能不变
③匀速下降阶段，物体的重力势能转化为动能
④物体匀速下降阶段的动能小于匀速上升阶段的动能
A．只有①③正确B．只有②④正确
C．只有①④正确D．只有①②③正确
9.如图所示电路的电源电压保持不变，将开关S1和S2都闭合，两灯均正常发光。下列判断正确的是（ ）
A．灯L1和L2是串联连接的
B．电压表不能测量灯L2的电压
C．两灯泡两端的电压一定相同
D．断开S2后电流表的示数不变
10.水平桌面上放置足够高的柱形容器如图甲，容器底部放一个边长为10cm的均匀实心正方体M。现缓慢向容器中注入某液体，M对容器底部的压力随注入液体深度h的变化关系如图乙。则下列说法正确的是（取g＝10N/kg）（ ）
A．M的密度是1.25×103kg/m3
B．注入液体的密度是0.7×103kg/m3
C．当h＝10cm时，M对容器底部的压力是2N
D．当h＞10cm时，物体M漂浮
二、填空与作图题（共7小题，计18分）
11.如图是我国研发的C919大型客机，该飞机在30min内前进了360km，这段时间飞机的平均速度为 km/h，以地面为参照物，飞机是 的。
12.电视遥控器是用 （选填“红外线”或“紫外线”）来遥控电视机的；电视台是用 （选填“超声波”或“电磁波”）向外传送信号的。在高架道路的两旁修建隔声板，这采用的措施是 。
13.电磁铁磁性的有无，可用 来控制；电磁铁磁性的强弱，可用 来控制；电磁铁的极性变换，可用 来实现。
14.干冰是固态的二氧化碳，可以利用它进行人工降雨，用飞机将干冰洒在云上，干冰迅速 （填入物态变化名称），并且 热量（选填“吸收”或“放出”），使空气中的水蒸气 （填入物态变化名称）成小水滴或 （填入物态变化名称）成许多小冰晶，冰晶下落时继续熔化成小水滴，这些水滴降落下来成为雨。
15.如图所示，用手握住重5.0N的瓶子保持竖直静止，此时瓶子受到的摩擦力大小为 N，方向为 （选填“竖直向下”、“竖直向上”或“斜向上”），瓶子对手的摩擦力方向为 （选填“竖直向下”、“竖直向上”、“斜向上”或“斜向下”），增大手对瓶子的握力，瓶子受到的摩擦力将 （选填“增大”、“减小”或“不变”）。
16.如图所示，请根据平面镜成像的特点，作出眼睛通过水洼看到水中月亮上M点的反射光路。（用M'点代表月亮上M点的像）
17.按照如图所示电路图连接实物图。
三、实验与探究题（共4小题，计22分）
18.（1）如图所示，将一块干净的玻璃板吊在弹簧测力计下称量并读数，然后将玻璃板水平接触水面，稍稍向上用力拉弹簧测力计，则示数将 （选填“不变”、“变大”或“变小”），此现象间接说明分子存在 （选填“引力”或“斥力”）。
（2）在瑜伽课中，教练引导：“轻闭双眼，搓热双手，捂热双眼”。其中“搓热双手”是通过 的方式来改变内能，“捂热双眼”是通过 的方式来改变内能。
19.在探究“杠杆的平衡条件”实验中。
（1）挂钩码前，为了使杠杆在水平位置保持平衡，则应将平衡螺母向 （选填“左”或“右”）移动，目的是便于测量 的大小。
（2）如图乙所示，在A点挂2个质量均为50g的钩码，在B点用弹簧测力计竖直向下拉杠杆，使其平衡，此时弹簧测力计的示数为 N。（g取10N/kg）
（3）如图丙所示，保持A点所挂钩码的数量和位置不变，将弹簧测力计绕B点从a位置缓慢转到b位置，杠杆始终保持水平平衡，在此过程中拉力F将 （选填“变大”“变小”或“不变”），原因是 。
（4）为了探究轻质杠杆的动力大小与动力臂的关系，只改变动力臂，多次测量，根据记录的数据画出如图丁所示的动力随动力臂变化的图象。小华发现图象中每次描出的点与两坐标轴围成的方形面积总相等，原因是 。
20.小王同学进行“测量小灯泡的电阻”实验。
[实验器材]6V蓄电池、电流表（0～0.6A、0～3A）、电压表（0～3V、0～15V）、滑动变阻器（50Ω、1.5A）、小灯泡、开关各一个，导线若干。
[设计并进行实验]
（1）要求滑动变阻器的滑片向右移动时小灯泡变暗，请用笔画线代替导线将如图甲所示的电路连接完整。
（2）某同学 开关，按电路图连接实物。试触时发现：电流表指针向零刻度线左侧偏转，如图乙所示，则电路连接出现的错误是 。
（3）闭合开关前，应把滑动变阻器滑片的位置调到 （选填“A”或“B”）端。
（4）闭合开关后，发现小灯泡不发光，电流表的示数为零，电压表的示数为6V，产生此故障的原因可能是 。
（5）排除故障后，调节滑动变阻器，此时电流表的示数如图丙所示，此时小灯泡两端的电压为2.5V，则小灯泡的电阻为 Ω。小王处理数据时发现灯泡电阻发生改变，所以 （“能”或“不能”）用该小灯泡探究电流与电压的关系。
21.如图为小明在验证“阿基米德原理”实验的情景：
（1）用已调零的弹簧测力计，按照图甲中所示顺序进行实验操作，测力计的示数分别为：F1、F2、F3、F4，由此可知铁球浸没在水中所测得的浮力表达式为F浮＝ ；测得铁球排开水所受的重力表达式为G排＝ ；（用此题中所给字母表示）
（2）本实验的结论是： ；
（3）按照图甲中所示顺序进行实验操作，在读数正确的情况下，测得的F浮比测得的G排总是 （选填“大”或“相等”或“小”）。
（4）他又进行了如下深入探究：将溢水杯中注满水放在电子秤上。如图乙所示，其示数为m1，将铁球用细线悬挂轻轻放入水中浸没，待杯中水停止外溢时，如图丙所示，其示数为m2，则m1 m2（选填“＞”、“＝”、“＜”）。
四、综合题（共3小题，计20分）
22.重为1N、底面积为15cm2的容器放在水平桌面上，内装有0.2kg的水。求：
（1）容器中水的重力；（g取10N/kg）
（2）容器对桌面的压强。
23.油电混合动力汽车作为新能源汽车的一种，越来越受到人们的青睐。新能源油电混合动力汽车工作模式为：纯电模式行驶时，内燃机不工作，由蓄电池提供能量；混动模式行驶时，内燃机工作，既可以给汽车行驶提供能量，还可以给蓄电池充电。若汽车以混动模式在平直公路上匀速行驶100km消耗12L的燃料。已知燃料的密度ρ＝0.75×103kg/m3。请计算：
（1）当汽车使用蓄电池行驶时，电动机将 能转化为 能。
（2）若燃料的热值为4.6×107J/kg，则燃料完全燃烧12L放出多少J的热量？
（3）若燃料完全燃烧放出的热量用来给水箱中的防冻液加热，加热效率为50%，使防冻液温度升高从20℃升高到70℃，求防冻液的质量？[防冻液的比热容为4×103J/（kg•℃）]
24.图甲是某电热水壶内部简化电路，由控制电路和加热电路组成。电流鉴别器相当于电流表；加热电路中电源电压为220V，电热丝R1的阻值为24.2Ω；控制电路电源电压为8V，滑动变阻器R2（调温电阻）的最大阻值为130Ω；热敏电阻RT置于热水器内部，其阻值随温度t变化的关系如乙图所示。当电流鉴别器的电流达到50mA时，开关S2断开，加热电路停止加热。
（1）开关S2闭合，求加热电路的电功率；
（2）当最高控温设置在80℃时，滑动变阻器R2接入电路中的阻值应为多少？
（3）若不计能量损失，用电热水壶把2kg水从30℃开始加热，通电200s时加热电路的状态是 （选填“工作”或“不工作”）的。[c水＝4.2×103J/（kg•℃）]
（4）将滑动变阻器R2的滑片向右移，最高控温会 。
2026年陕西省中考物理试卷-模拟练习卷（六）
一、选择题（共10小题，每小题2分，计20分。每小题只有一个选项是符合题意的）
1.“拇指琴”是一种具有民族特色的乐器。演奏时两手拿着琴体，然后用两只大拇指弹奏，就会发出声音了。请你根据如图提供的信息，估测“拇指琴”的宽度约为（ ）
A．18mmB．18cmC．18dmD．18m
B
解：根据图片提供的信息，“拇指琴”的宽度与两个手掌的宽度接近，估测“拇指琴”的宽度约为18cm＝180mm＝1.8dm＝0.18m。
故ACD错误，B正确。
故选：B。
主题一 物理与日常生活
“百节年为首，四季春为先。”春节是中华民族最古老最重要的传统节日，也是辞旧迎新、阖家团圆的时刻。每届春晚节目都精彩纷呈且与物理知识紧密联系。请回答下题。
2.在2024年中央春晚陕西西安分会场的诗词朗诵节目中，演员们通过灯光与手势配合，在巨型幕布上投射出壮丽的汉字剪影。这一效果的原理是（ ）
A．光的直线传播B．光的折射
C．光的反射D．光的色散
A
解：演员们通过灯光与手势配合，在巨型幕布上投射出壮丽的汉字剪影，是由于光的直线传播形成的影子，故A符合题意，BCD不符合题意。
故选：A。
3.“蝉噪林逾静，鸟鸣山更幽”这两句千古传诵的名句，被誉为“文外独绝”。关于蝉叫声和鸟鸣声，下列说法正确的是（ ）
A．蝉叫声和鸟鸣声是人耳鼓膜振动产生的
B．人们根据音色来辨别蝉叫声和鸟鸣声
C．鸟鸣声响度大，所以鸟鸣声传播得更快
D．人离蝉和鸟越近，听到声音的音调越大
B
解：A、蝉叫声和鸟鸣声分别是蝉和鸟发声部位振动产生的，故A错误；
B、不同发声体的音色一般不同，因此人们根据音色来辨别蝉叫声和鸟鸣声，故B正确；
C、声音的传播速度与介质种类和介质温度有关，与声音的响度无关，故C错误；
D、人离蝉和鸟越近，听到声音的响度越大，故D错误。
故选：B。
4.在传统陶瓷表面涂覆一层聚合物，可制成一种新型陶瓷材料。用该材料制成的防热瓦，安装在航天器的外表面，可以保护航天器安全穿越大气层。分析该新型陶瓷材料应具备的特点，不正确的是（ ）
A．耐高温B．导热性好C．强度大D．耐磨损
B
解：新型陶瓷具有耐磨损、强度大、耐高温等特点。由“用新型陶瓷制成防热瓦安装在航天器的外表面，能很好地保护航天器”以及“防热瓦能防护轨道器再入轨遇到的气动热”可知，新型陶瓷隔热性好，也就是导热性差，这样才能防止航天器内部受到外部高温的影响。故B错误，ACD正确。
故选：B。
5.初中体育考试前夕，为了获得满意的成绩，同学们每天都在认真的训练。如图所示是同学们在操场上练习立定跳远时的情景，下列说法正确的是（ ）
A．穿上底部有花纹的鞋子，是为了增大对地面的压强
B．人站在水平地面上静止时，人的重力和人对地面的压力是一对平衡力
C．起跳后运动到最高点瞬间，若受到的一切外力突然消失，人将保持匀速直线运动状态
D．人在空中下落过程中，动能减小，重力势能增大
C
解：
A、穿上底部有花纹的鞋子，是为了在压力一定时，通过增大接触面的粗糙程度来增大摩擦力，故A错误；
B、人站在水平地面上静止时，人的重力和人对地面的压力作用在不同的物体上，且方向相同，所以不是一对平衡力，故B错误；
C、起跳后运动到最高点瞬间，若受到的一切外力突然消失，由于人在水平方向有一定的速度，所以人将保持匀速直线运动状态，故C正确；
D、人在空中下落过程中，质量不变，高度变小，速度变大，所以重力势能减小，动能增大，故D错误。
故选：C。
6.如图所示是明代宋应星的《天工开物》中记录的三千多年前的桔檫汲水装置图，桔槹的原理十分简单，只需要在井旁架上设一个杠杆，一端系上汲水器具，另一端悬、绑石块等重物。下列关于桔水汲水装置描述正确的是（ ）
A．人们在汲水时，汲水器具在匀速上升过程中动能转化为重力势能
B．桔檫汲水装置是省力杠杆
C．汲水器具在上升过程中，外界对其做功，内能增加
D．人们在使用桔爆汲水时，人对地面压强不变
B
解：A．汲水器具在匀速上升过程中，高度增加，重力势能增多，同时其速度不变，动能不变，动能没有转化为重力势能，故A错误；
B．桔檫汲水装置在使用时，动力臂大于阻力臂，是省力杠杆，故B正确；
C．汲水器具在上升过程中，外力对其做功，高度增加，重力势能增加，故C错误；
D．人们在使用桔爆汲水时，人要拉或提汲水器，他对地面的压力在变化，所以人对地面压强改变，故D错误。
故选：B。
7.下列有关安全用电的说法正确的是（ ）
A．人接触裸露的火线一定会触电
B．家庭电路中控制用电器的开关要接在火线和用电器之间
C．用测电笔检查电路时，手不能接触笔尾金属体，以防触电
D．家庭电路中的总开关突然跳闸了，一定是电路的某处发生短路
B
解：A、人站在干燥木凳上，用单手接触裸露的火线，此时没有电流通过人体，人不会发生触电事故。故A错误；
B、控制用电器的开关应接在火线和用电器之间，这样在开关断开时，用电器上没有电，避免发生触电事故。故B正确；
C、用测电笔检查电路时，手要接触笔尾金属体，不能接触笔尖金属体。故C错误；
D、家庭电路中的总开关跳闸，可能是发生的短路，也可能是用电器的总功率过大。故D错误。
故选：B。
8.物理学习小组在空旷的室外测试某型号无人机负重飞行能力。如图所示，将重10N的物体固定在无人机上，并控制无人机完成以3m/s的速度匀速上升、在空中悬停、以2m/s的速度匀速下降三个阶段的测试项目，同时利用系统软件记录多次测量的相关信息，并做出测评报告。下列说法中正确的是（ ）
①匀速上升阶段，物体的动能不变
②匀速上升阶段，物体的机械能不变
③匀速下降阶段，物体的重力势能转化为动能
④物体匀速下降阶段的动能小于匀速上升阶段的动能
A．只有①③正确B．只有②④正确
C．只有①④正确D．只有①②③正确
C
解：①匀速上升阶段，物体的质量不变，速度不变，则物体的动能不变，故①正确；
②匀速上升阶段，物体的质量不变，速度不变，则物体的动能不变，但上升过程中物体的高度变大，则物体的重力势能变大，因此物体的机械能变大，故②错误；
③匀速下降阶段，物体的质量不变，速度不变，则物体的动能不变，物体的重力势能没有转化为动能，故③错误；
④根据已知条件，物体的质量不变，物体匀速上升的速度大于下降的速度，故物体匀速上升时的动能大，即物体匀速下降阶段的动能小于匀速上升阶段的动能，故④正确。
故选：C。
9.如图所示电路的电源电压保持不变，将开关S1和S2都闭合，两灯均正常发光。下列判断正确的是（ ）
A．灯L1和L2是串联连接的
B．电压表不能测量灯L2的电压
C．两灯泡两端的电压一定相同
D．断开S2后电流表的示数不变
C
解：AB、分析电路图可知，同时闭合开关S1和S2时，两灯泡并联，开关S1控制整个电路，开关S2控制灯泡L2；电流表测量干路电流，电压表测量电源电压，因为是并联电路，所以电压表也能测量灯L2的电压，故AB错误；
C、将开关S1和S2都闭合，两灯均正常发光，两灯并联，电压一定相同，故C正确；
D、断开S2后，灯L2支路断开，电流表的示数变小，故D错误。
故选：C。
10.水平桌面上放置足够高的柱形容器如图甲，容器底部放一个边长为10cm的均匀实心正方体M。现缓慢向容器中注入某液体，M对容器底部的压力随注入液体深度h的变化关系如图乙。则下列说法正确的是（取g＝10N/kg）（ ）
A．M的密度是1.25×103kg/m3
B．注入液体的密度是0.7×103kg/m3
C．当h＝10cm时，M对容器底部的压力是2N
D．当h＞10cm时，物体M漂浮
见试题解答内容
解：
A、由图乙可知，当注入液体深度h＝0cm，即还没有注入液体时，正方体M对容器底部的压力F压1＝G＝12N，
M的质量：
m=Gg=12N10N/kg=1.2kg，
M的体积：
V＝（0.1m）3＝0.001m3，
正方体M的密度：
ρM=mV=×103kg/m3，故A错误；
B、由图乙可知，当注入液体深度h＝5cm，正方体M对容器底部的压力F压2＝G﹣F浮＝7N，
此时M受到的浮力：
F浮＝G﹣F压2＝12N﹣7N＝5N，
V排＝（0.1m）2×0.05m＝0.0005m3，
由F浮＝ρ液V排g可得液体的密度：
ρ液=F浮V排g=5N0.0005m3×10N/kg=1×103kg/m3，故B错误；
C、当h＝10cm时，排开液体的体积：
V排′＝（0.1m）2×0.1m＝0.001m3，
受到的浮力：
F浮′＝ρ液V排′g＝1×103kg/m3×0.001m3×10N/kg＝10N，
M对容器底部的压力：
F压3＝G﹣F浮′＝12N﹣10N＝2N，故C正确；
D、正方体M的密度：ρM=mV=×103kg/m3＞注入液体的密度ρ液＝1×103kg/m3，当h＞10cm时，物体M不会漂浮，故D错误。
故选：C。
二、填空与作图题（共7小题，计18分）
11.如图是我国研发的C919大型客机，该飞机在30min内前进了360km，这段时间飞机的平均速度为 720 km/h，以地面为参照物，飞机是 运动 的。
720；运动。
解：飞机的平均速度：v=st=360km3060h=720km/h；
以地面为参照物，飞机的位置不断发生变化，故飞机是运动的。
故答案为：720；运动。
12.电视遥控器是用 红外线 （选填“红外线”或“紫外线”）来遥控电视机的；电视台是用 电磁波 （选填“超声波”或“电磁波”）向外传送信号的。在高架道路的两旁修建隔声板，这采用的措施是 在传播途径中减弱噪声 。
红外线；电磁波；在传播途径中减弱噪声。
解：电视机的遥控器是利用红外线来实现电视机的遥控的。
电磁波可以传递信息。电视台是通过电磁波向外传送信号的。
在高架道路的两旁修建隔声板，是为了在传播过程中阻断噪声的传播。
故答案为：红外线；电磁波；在传播途径中减弱噪声。
13.电磁铁磁性的有无，可用 通断电流 来控制；电磁铁磁性的强弱，可用 电流的大小 来控制；电磁铁的极性变换，可用 电流方向 来实现。
通断电流；电流的大小；电流方向
解：电磁铁磁性的有无，可用通断电流来控制；电磁铁磁性的强弱，可用电流的大小来控制；电磁铁的极性变换，可用电流方向来实现。
故答案为：通断电流；电流的大小；电流方向。
14.干冰是固态的二氧化碳，可以利用它进行人工降雨，用飞机将干冰洒在云上，干冰迅速 升华 （填入物态变化名称），并且 吸收 热量（选填“吸收”或“放出”），使空气中的水蒸气 液化 （填入物态变化名称）成小水滴或 凝华 （填入物态变化名称）成许多小冰晶，冰晶下落时继续熔化成小水滴，这些水滴降落下来成为雨。
升华；吸收；液化；凝华。
解：进行人工降雨，用飞机将干冰洒在云上，干冰迅速升华为二氧化碳气体，并且吸收热量，使气温下降，空气中的水蒸气液化成小水滴或凝华成许多小冰晶，冰晶下落时继续熔化成小水滴，这些水滴降落下来成为雨。
故答案为：升华；吸收；液化；凝华。
15.如图所示，用手握住重5.0N的瓶子保持竖直静止，此时瓶子受到的摩擦力大小为 5.0 N，方向为 竖直向上 （选填“竖直向下”、“竖直向上”或“斜向上”），瓶子对手的摩擦力方向为 竖直向下 （选填“竖直向下”、“竖直向上”、“斜向上”或“斜向下”），增大手对瓶子的握力，瓶子受到的摩擦力将 不变 （选填“增大”、“减小”或“不变”）。
见试题解答内容
解：手与瓶子间的摩擦力是静摩擦力，此时瓶子静止，在竖直方向上受到的静摩擦力与重力是一对平衡力，大小相等，方向相反，重力为5.0N，则摩擦力为5.0N，方向为竖直向上；手对瓶子的摩擦力的方向竖直向上，根据力的相互性可知，瓶子对手的摩擦力的方向是竖直向下的；
增大手对瓶子的握力，瓶子处于静止状态，受到的重力和摩擦力是平衡力，由于瓶子的重力未发生变化，故瓶子受到的静摩擦力将不变．
故答案为：5.0；竖直向上；竖直向下；不变。
16.如图所示，请根据平面镜成像的特点，作出眼睛通过水洼看到水中月亮上M点的反射光路。（用M'点代表月亮上M点的像）
解：过路面作点M的对称点M′，即为月亮在水中的像，连接像点M′与猴子眼睛，交水面于一点O，即为入射点；再画出入射光线和反射光线，由此完成光路图，见下图：
17.按照如图所示电路图连接实物图。
见解答图。
解：由图可知，两灯泡并联，开关S位于干路，电流表测L1支路的电流，电压表并联在电路的两端，根据电流流向法，依次连接即可，如图所示：
故答案为：见上图。
三、实验与探究题（共4小题，计22分）
18.（1）如图所示，将一块干净的玻璃板吊在弹簧测力计下称量并读数，然后将玻璃板水平接触水面，稍稍向上用力拉弹簧测力计，则示数将 变大 （选填“不变”、“变大”或“变小”），此现象间接说明分子存在 引力 （选填“引力”或“斥力”）。
（2）在瑜伽课中，教练引导：“轻闭双眼，搓热双手，捂热双眼”。其中“搓热双手”是通过 做功 的方式来改变内能，“捂热双眼”是通过 热传递 的方式来改变内能。
（1）变大；引力；（2）做功；热传递。
解：
（1）因为玻璃和水接触在一起，并且玻璃分子和水分子间的距离在引力作用的范围内，故水分子和玻璃分子之间存在相互作用的引力，故向上拉玻璃板时，弹簧测力计的读数将变大；
（2）两个手摩擦，摩擦生热，将机械能转化为内能，这是通过做功的方法来改变了手的内能；
“捂热双眼”是热量从手传递到眼睛，是眼睛温度升高，是通过热传递的方式来改变物体的内能。
故答案为：（1）变大；引力；（2）做功；热传递。
19.在探究“杠杆的平衡条件”实验中。
（1）挂钩码前，为了使杠杆在水平位置保持平衡，则应将平衡螺母向 右 （选填“左”或“右”）移动，目的是便于测量 力臂 的大小。
（2）如图乙所示，在A点挂2个质量均为50g的钩码，在B点用弹簧测力计竖直向下拉杠杆，使其平衡，此时弹簧测力计的示数为 1.5 N。（g取10N/kg）
（3）如图丙所示，保持A点所挂钩码的数量和位置不变，将弹簧测力计绕B点从a位置缓慢转到b位置，杠杆始终保持水平平衡，在此过程中拉力F将 变大 （选填“变大”“变小”或“不变”），原因是 动力臂变小 。
（4）为了探究轻质杠杆的动力大小与动力臂的关系，只改变动力臂，多次测量，根据记录的数据画出如图丁所示的动力随动力臂变化的图象。小华发现图象中每次描出的点与两坐标轴围成的方形面积总相等，原因是 阻力与阻力臂乘积保持不变 。
（1）右；力臂；（2）1.5；（3）变大；动力臂变小；（4）阻力与阻力臂乘积保持不变。
解：（1）调节杠杆在水平位置平衡，杠杆右端偏高，左端的平衡螺母应向上翘的右端移动，使杠杆在水平位置平衡，力臂在杠杆上，便于测量力臂大小；
（2）由图根据杠杆平衡条件可知FALA＝FBLB，代入数据可得2×0.05kg×10N/kg×3L＝FB×2L，
解得：FB＝1.5N；
（3）如图丙，若不在B点挂钩码，改用弹簧测力计在B点向下拉杠杆，使杠杆仍在水平位置平衡，当测力计从a位置转到b位置时，阻力和阻力臂一定，动力臂变小，动力变大，所以测力计的示数将变大；
（4）图像中每次描出的点与两坐标轴围成的方形面积是动力与动力臂的乘积，根据杠杆平衡条件可知，F1L1＝F2L2，而阻力与阻力臂的乘积保持不变，故图像中每次描出的点与两坐标轴围成的方形面积总相等。
故答案为：（1）右；力臂；（2）1.5；（3）变大；动力臂变小；（4）阻力与阻力臂乘积保持不变。
20.小王同学进行“测量小灯泡的电阻”实验。
[实验器材]6V蓄电池、电流表（0～0.6A、0～3A）、电压表（0～3V、0～15V）、滑动变阻器（50Ω、1.5A）、小灯泡、开关各一个，导线若干。
[设计并进行实验]
（1）要求滑动变阻器的滑片向右移动时小灯泡变暗，请用笔画线代替导线将如图甲所示的电路连接完整。
（2）某同学 断开 开关，按电路图连接实物。试触时发现：电流表指针向零刻度线左侧偏转，如图乙所示，则电路连接出现的错误是 电流表正负接线柱接反了 。
（3）闭合开关前，应把滑动变阻器滑片的位置调到 B （选填“A”或“B”）端。
（4）闭合开关后，发现小灯泡不发光，电流表的示数为零，电压表的示数为6V，产生此故障的原因可能是 小灯泡断路 。
（5）排除故障后，调节滑动变阻器，此时电流表的示数如图丙所示，此时小灯泡两端的电压为2.5V，则小灯泡的电阻为 12.5 Ω。小王处理数据时发现灯泡电阻发生改变，所以 不能 （“能”或“不能”）用该小灯泡探究电流与电压的关系。
（1）见解答图；（2）断开；电流表正负接线柱接反了；（3）B；（4）小灯泡断路；（5）12.5；不能。
解：（1）滑片向右移动时小灯泡变暗，说明电路中电流变小，滑动变阻器电阻变大，故滑动变阻器选用左下接线柱与灯泡串联在电路中，如下图所示：
；
（2）为了保护电路，连接电路时开关应该断开，故某同学断开开关，按电路图连接实物；
试触时发现：电流表指针向零刻度线左侧偏转，即电流表指针反向偏转，说明电流表正负接线柱接反了；
（3）为了保护电路，闭合开关前，应把滑动变阻器滑片的位置调到阻值最大处，即B端；
（4）闭合开关后，发现小灯泡不发光，电流表的示数为零，说明电路可能断路；电压表的示数为6V，说明电压表与电源连通，则与电压表并联的电路以外的电路是完好的，则与电压表并联的电路断路了，即产生此故障的原因可能是小灯泡断路；
（5）排除故障后，调节滑动变阻器，此时电流表的示数如图丙所示，电流表选用小量程，分度值0.02A，其示数为0.2A，此时小灯泡两端的电压为2.5V，则小灯泡的电阻为：
R=UI=Ω；
在探究电流与电压的关系中，应控制电阻的阻值不变，而灯丝的电阻随温度的变化而变化，不是一定值，所以不能用该小灯泡探究电流与电压的关系。
故答案为：（1）见解答图；（2）断开；电流表正负接线柱接反了；（3）B；（4）小灯泡断路；（5）12.5；不能。
21.如图为小明在验证“阿基米德原理”实验的情景：
（1）用已调零的弹簧测力计，按照图甲中所示顺序进行实验操作，测力计的示数分别为：F1、F2、F3、F4，由此可知铁球浸没在水中所测得的浮力表达式为F浮＝ F1﹣F2 ；测得铁球排开水所受的重力表达式为G排＝ F3﹣F4 ；（用此题中所给字母表示）
（2）本实验的结论是： F1﹣F2＝F3﹣F4 ；
（3）按照图甲中所示顺序进行实验操作，在读数正确的情况下，测得的F浮比测得的G排总是 大 （选填“大”或“相等”或“小”）。
（4）他又进行了如下深入探究：将溢水杯中注满水放在电子秤上。如图乙所示，其示数为m1，将铁球用细线悬挂轻轻放入水中浸没，待杯中水停止外溢时，如图丙所示，其示数为m2，则m1 ＝ m2（选填“＞”、“＝”、“＜”）。
（1）F1﹣F2；F3﹣F4；（2）F1﹣F2＝F3﹣F4；（3）大；（4）＝。
解：（1）由图甲看出，物体的重力是F1，物体浸没在水中弹簧测力计对物体的拉力是F2，物体浸没在水中受到的浮力F浮＝F1﹣F2，物体排开水的重力G排＝F3﹣F4；
（2）由阿基米德原理知，浸在液体中的物体受到浮力大小等于物体排开液体受到的重力，故小明预期要获得的结论是F1﹣F2＝F3﹣F4；
（3）最后测量小桶的重力，由于小桶上有小水珠，导致测得的小桶的重力偏大，则G排偏小，故测得的F浮比测得的G排总是大；
（4）铁球浸没在水中，铁球受到的浮力F浮＝G排，物体间力的作用是相互的，铁球给水的压力F＝F浮，当铁球浸没在盛满水的溢水杯中，排出水的重力为G排，故电子秤的压力增加了F浮，又减少了G排，因为F浮＝G排，故电子秤受到的压力不变，则有m1＝m2。
故答案为：（1）F1﹣F2；F3﹣F4；（2）F1﹣F2＝F3﹣F4；（3）大；（4）＝。
四、综合题（共3小题，计20分）
22.重为1N、底面积为15cm2的容器放在水平桌面上，内装有0.2kg的水。求：
（1）容器中水的重力；（g取10N/kg）
（2）容器对桌面的压强。
见试题解答内容
解：（1）水的重力：
G水＝mg＝0.2kg×10N/kg＝2N；
（2）容器对桌面的压力等于容器和水的重力之和：
F＝G容器+G水＝1N+2N＝3N；
容器对桌面的压强：
p=FS=3N15×10−4m2=2000Pa。
答：（1）容器中水的重力为2N；
（2）容器对桌面的压强为2000Pa。
23.油电混合动力汽车作为新能源汽车的一种，越来越受到人们的青睐。新能源油电混合动力汽车工作模式为：纯电模式行驶时，内燃机不工作，由蓄电池提供能量；混动模式行驶时，内燃机工作，既可以给汽车行驶提供能量，还可以给蓄电池充电。若汽车以混动模式在平直公路上匀速行驶100km消耗12L的燃料。已知燃料的密度ρ＝0.75×103kg/m3。请计算：
（1）当汽车使用蓄电池行驶时，电动机将 电 能转化为 机械 能。
（2）若燃料的热值为4.6×107J/kg，则燃料完全燃烧12L放出多少J的热量？
（3）若燃料完全燃烧放出的热量用来给水箱中的防冻液加热，加热效率为50%，使防冻液温度升高从20℃升高到70℃，求防冻液的质量？[防冻液的比热容为4×103J/（kg•℃）]
（1）电；机械；
（2）若燃料的热值为4.6×107J/kg，则燃料完全燃烧放出4.14×108J的热量；
（3）若燃料完全燃烧放出的热量用来给水箱中的防冻液加热，加热效率为50%，使防冻液从20℃升高到70℃，防冻液的质量为1035kg。
解：（1）当汽车使用蓄电池行驶时，电动机将电能转化为机械能。
（2）燃料的质量为：m＝ρV＝0.75×103kg/m3×12×10﹣3m3＝9kg；
燃料完全燃烧放出的热量为：
Q放＝mq＝9kg×4.6×107J/kg＝4.14×108J；
（3）防冻液吸收的热量为：
Q吸＝Q放η′＝4.14×108J×50%＝2.07×108J，
防冻液的质量：m液=Q吸cΔt=2.07×108J4×103J/(kg⋅℃)×(70℃−20℃)=1035kg。
答：（1）电；机械；
（2）若燃料的热值为4.6×107J/kg，则燃料完全燃烧放出4.14×108J的热量；
（3）若燃料完全燃烧放出的热量用来给水箱中的防冻液加热，加热效率为50%，使防冻液从20℃升高到70℃，防冻液的质量为1035kg。
24.图甲是某电热水壶内部简化电路，由控制电路和加热电路组成。电流鉴别器相当于电流表；加热电路中电源电压为220V，电热丝R1的阻值为24.2Ω；控制电路电源电压为8V，滑动变阻器R2（调温电阻）的最大阻值为130Ω；热敏电阻RT置于热水器内部，其阻值随温度t变化的关系如乙图所示。当电流鉴别器的电流达到50mA时，开关S2断开，加热电路停止加热。
（1）开关S2闭合，求加热电路的电功率；
（2）当最高控温设置在80℃时，滑动变阻器R2接入电路中的阻值应为多少？
（3）若不计能量损失，用电热水壶把2kg水从30℃开始加热，通电200s时加热电路的状态是 工作 （选填“工作”或“不工作”）的。[c水＝4.2×103J/（kg•℃）]
（4）将滑动变阻器R2的滑片向右移，最高控温会 降低 。
（1）开关S2闭合，加热电路的电功率为2000W；
（2）当最高控温设置在80℃时，滑动变阻器R2接入电路中的阻值应为90Ω；
（3）工作；（4）降低。
解：（1）由图甲可知，开关S2闭合时，加热电路为R1的简单电路，则加热电路的电功率：P=U2R1=(220V)224.2Ω=2000W；
（2）由题意可知，当最高控温设置在80℃时，控制电路中的电流I控＝50mA＝0.05A，
由图乙可知，温度为80℃时热敏电阻的阻值为70Ω，
由图甲控制电路可知，热敏电阻与滑动变阻器串联，
由欧姆定律可知，控制电路的总电阻：R控=U控I控=8V0.05A=160Ω，
由串联电路的电阻特点可知，滑动变阻器接入电路的电阻：R2＝R控﹣RT＝160Ω﹣70Ω＝90Ω；
（3）由P=Wt可知，通电200s时电热水壶产生的热量：Q放＝W＝Pt＝2000W×200s＝4×105J，
因为不计能量损失，所以水吸收的热量：Q吸＝Q放＝4×105J，
由Q吸＝c水mΔt可知，水升高的温度：Δt=Q吸c水m=4×105J4.2×103J/(kg⋅℃)×2kg≈47.6℃，
则水的末温：t末＝t0+Δt＝30℃+47.6℃＝77.6℃＜80℃，则此时加热电路处于工作状态；
（4）加热电路停止加热时控制电路的电流一定，由欧姆定律可知，控制电路的总电阻不变，
由控制电路可知，滑片向右移时滑动变阻器接入电路的电阻减小，为了变成控制电路的总电阻不变，由串联电路的电阻特点可知，热敏电阻的阻值应增大，由图乙可知，此时最高控温会降低。
