2026年陕西省中考物理试卷-模拟练习卷（一）【含解析】

这是一份2026年陕西省中考物理试卷-模拟练习卷（一）【含解析】，共26页。试卷主要包含了选择题，填空与作图题，实验与探究题，综合题等内容，欢迎下载使用。
1．我们的身体上接近50毫米长度的是（ ）
A．脚底的长度B．肩膀的宽度
C．拇指的长度D．拇指指甲的宽度
2．皮影戏是中国民间戏剧，也是国家非物质文化遗产，用灯光照射兽皮或纸板做成的“人物”，屏幕上便出现影子，下列现象中，与皮影戏成像原理相同的是（ ）
A．水中倒影B．空中彩虹
C．古代日晷D．“弯折”筷子
3．“蝉噪林逾静，鸟鸣山更幽”这两句千古传诵的名句，被誉为“文外独绝”，关于蝉叫声和鸟鸣声，下列说法错误的是（ ）
A．蝉叫声和鸟鸣声能在液体中传播
B．人们根据音色可辨别叫声和鸟鸣声
C．鸟鸣声响度大，所以鸟鸣声传播得更快
D．人离蝉和鸟越近，听到声音的音调不变
4．科学家研发出一种由石墨烯制成的排热被，将其覆盖在电子元件上后就能大幅度降低电子元件工作时的温度。石型烯能帮助排热，是因为它的（ ）
A．导电性好B．延展性好C．导热性好D．弹性好
5．如图是我国古代科技著作《天工开物》中记录的情景，其中说法不正确的是（ ）
A．甲图“六桨客船”中，船匀速行驶时，它受到的浮力和船身的重力是一对平衡力
B．乙图“河池山锡”中，水由高处流下时，水的重力势能减小，动能增大
C．丙图“竹笆沉底”中，船上装载的竹笆越多时，船受到的水的浮力越大
D．丁图“没水采珠”中，水面下的采珠人下潜得越深时受到水的压力越大
6．明代科学家宋应星的著作《天工开物》中详细描述了各种机械装置的工作原理和应用，其中就包括了滑轮的使用，如图所示的是古代的一个木质滑轮，下列说法正确的是（ ）
A．使用此滑轮一定可以改变力的方向
B．此滑轮若当作定滑轮使用则是为了省力
C．使用木质滑轮的机械效率一定高于铁质滑轮
D．减小滑轮与轮轴之间的摩擦力可以提高滑轮的机械效率
7．关于生活用电，下列符合安全用电要求的是（ ）
A．图甲：控制用电器的开关接在零线和用电器之间
B．图乙：家用电冰箱外壳可以不接地线
C．图丙：可以使用导线绝缘皮破损的插头
D．图丁：电动自行车应在规定位置停放充电
8．如图所示为正在航拍的无人机。工作人员利用遥控器可控制无人机完成上升、转向、下降、拍照等各种动作。下列有关无人机的说法正确的是（ ）
A．上升时惯性增大
B．上升的动力来自螺旋桨
C．转向时运动状态改变
D．最停在空中时不受重力
9．如图，电源电压不变。闭合开关S1和S2，小灯泡L1和L2均正常发光，电流表有示数。下列分析正确的是（ ）
A．小灯泡L1和L2串联
B．若断开开关S1，电路中只有小灯泡L1发光
C．若小灯泡L1比L2亮，原因是小灯泡L1两端的电压比L2两端的电压大
D．若断开开关S2，电流表示数会变小
10．水平桌面上放置足够高的柱形容器如图甲，容器底部放一个边长为10cm的均匀实心正方体M，现缓慢向容器中注入某液体，M对容器底部的压力随注入液体深度h的变化关系如图乙。则下列说法正确的是（取g＝10N/kg）（ ）
A．M的密度是1.25×103kg/m3
B．注入液体的密度是0.7×103kg/m3
C．当h＝10cm时，M对容器底部的压力是2N
D．当h＝10cm时，液体对容器底部的压强是1200Pa
二、填空与作图题（共7小题，计18分）
11．小红参加校运会百米赛跑，跑完全程用时20s，则全程的平均速度是 m/s，以奔跑的小红为参照物，运动场旁的建筑物是 的（填“运动”或“静止”）。
12．电磁波是一个大家族，可见光、紫外线、X射线、γ射线等，都是家族中的成员。其中，医院用来进行人体透视的是 ，家用电器的遥控器发出的“光”是 。
13．如图所示，是一辆运输液化气的油罐车在高速路上发生交通事故的图片，大量液化气泄流出来，造成周围环境被大雾笼罩，车旁的草叶上也结了霜。大雾是由于液化气急剧 （填物态变化类型） （吸热、放热），使空气中的水蒸气液化而成；草叶上的霜是水蒸气 （填物态变化）而成的。
14．如图所示，手中握茶杯竖直静止时，茶杯所受摩擦力的方向是 （选填“竖直向上”或“竖直向下”）的；若手握茶杯的力不变，将茶水喝去半杯后，茶杯所受的摩擦力将 （选填“增大”“减小”或“不变”）；喝茶时能闻到淡淡的“茶香”，这是由于分子在做 。
15．电磁铁通电时 磁性，断电时磁性 ；通入电磁铁的电流 ，它的磁性越强；在电流一定时，螺线管的 越多，它的磁性越强。
16．一次外出游玩时小明拍摄了飞过的大雁的照片如图甲所示，图乙中A点是大雁翅膀在水中的像，请画出大雁翅膀经过反射进入人眼的光路图。
17．按照图甲的电路图，用笔画线表示导线，把图乙所示的实物连接起来。
三、实验与探究题（共4小题，计22分）
18．（1）如图甲为气体扩散的演示实验，两个瓶中分别装有空气和二氧化氮气体，其中空气密度小于二氧化氮气体的密度。那么，为了增加实验的可信度，下面一只瓶里装的气体应是 ；此实验说明 。
（2）如图乙所示，向装有少量水的集气瓶中打气，当瓶塞跳起时会看到瓶口出现 ，这说明了 。
19．下面是小东同学利用刻度均匀的匀质杠杆进行探究“杠杆的平衡条件”的实验。（每个钩码重0.5N）
（1）实验前出现图甲所示情况，该杠杆处于 （选填“平衡状态”或“非平衡状态”）。此时，应将杠杆两端的螺母向 调（选填“左”或“右”），使杠杆在水平位置平衡，目的是 ；
（2）如图乙所示，在B点处施加一个竖直向下的拉力F＝3N时，杠杆仍然在水平位置平衡。当拉力F向右倾斜时，仍要保持杠杆在水平位置平衡，拉力F的大小将 （选填“变大”、“变小”或“不变”）；
（3）实验过程中出现了图丙所示的情况，为了使杠杆在水平位置平衡，这时应将左边的钩码向 （选填“左”或“右”）移动 格；
（4）如果小东又进行了如图丁所示的探究，发现用弹簧测力计在C点竖直向上拉使杠杆仍然处于水平位置平衡时，弹簧测力计的示数会 （选填“大于”、“等于”或“小于”）3N，这是因为杠杆的支点没有在杠杆的正中间。
20．小明用如图甲是“测量小灯泡电阻”的实验电路，电源电压恒为3V，小灯泡的额定电压为2.5V。
（1）连接电路时，开关应处于 状态；闭合开关，发现小灯泡不亮，但电流表、电压表均有示数，出现这一现象的原因可能是 ；
（2）移动滑片P到某一位置，电压表的示数如图乙所示，此时灯泡两端的电压为 V。要测量小灯泡正常发光时的电阻，应将图甲中滑动变阻器的滑片P向 （选填“左”或“右”）端移动，使电压表的示数为2.5V；
（3）移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成图丙所示的I﹣U图像，由图像可计算出小灯泡正常发光时的电阻是 Ω；
（4）在多次测量中还发现：当电压表的示数增大时，电压表与电流表的示数之比在增大，造成这一现象的原因是 ；
（5）小明经过思考，将甲图中滑动变阻器替换为电阻箱，同时去掉电流表，也可以测量灯泡的电阻。若电源电压为U0保持不变，当电阻箱阻值调为R时，电压表示数为U，则此时小灯泡的电阻为 （用字母表示）。
21．图甲是小明研究弹簧测力计的示数F与物体A下表面离水面的距离h关系的实验装置。其中A是实心均匀圆柱形物体，用弹簧测力计提着物体A，使其缓慢浸入水中（水未溢出），得到F与h的关系图象如图乙所示。（g取10N/kg）
（1）物体A重为 N；
（2）浸没前，物体A逐渐浸入水中的过程中，水对容器底部的压强将 （填“变大”“变小”或“不变”）；
（3）完全浸没时，A受到水的浮力为 N；
（4）物体A的密度为 kg/m3；
（5）从物体A的下表面刚接触到水面，到物体A刚好完全浸没的过程中，物体A下降的高度 （填“大于”“等于”或“小于”）图乙中hA。
四、综合题（共3小题，计20分）
22．一无人机空机的质量为5kg，静止时两起落架与地面的总接触面积为0.02m2，g取10N/kg。求：
（1）无人机空载时受到的重力。
（2）无人机空载且静止在水平地面上时，对地面产生的压强。
23．青藏高原地区是我国太阳辐射最强的地方，使用太阳能热水器加热效果最好。太阳能热水器内装有体积为100L，温度为25℃的水，经过一天照射后，温度可以升高到175℃。假设用煤烧水，水吸收的热量占煤完全燃烧放出的热量的10%[水的比热容为4.2×103J/（kg•℃），煤的热值是3.0×107J/kg]。请回答下列问题：
（1）热水器中的水升温吸收的热量；
（2）如果用煤烧水，那么需要多少kg的煤；
（3）太阳能热水器的优缺点。（各写出一条即可）
24．喝牛奶有益身体健康，但加热牛奶时温度太高会破坏营养物质。小明家为此买了一款牛奶锅（如图），部分技术参数如表。求：
（1）牛奶锅的内部由两个加热电阻R1和R2组成，请你在虚线框中画出牛奶锅的内部电路图。（要求牛奶锅处于加热状态时只有R2接入电路）
（2）电阻R1的阻值；
（3）在额定电压下，用该牛奶锅把初温为25℃、质量为0.5kg的纯牛奶加热到65℃所需要的时间。[纯牛奶的比热容为c＝2.5×103J/（kg•℃），牛奶锅的加热效率为80%]

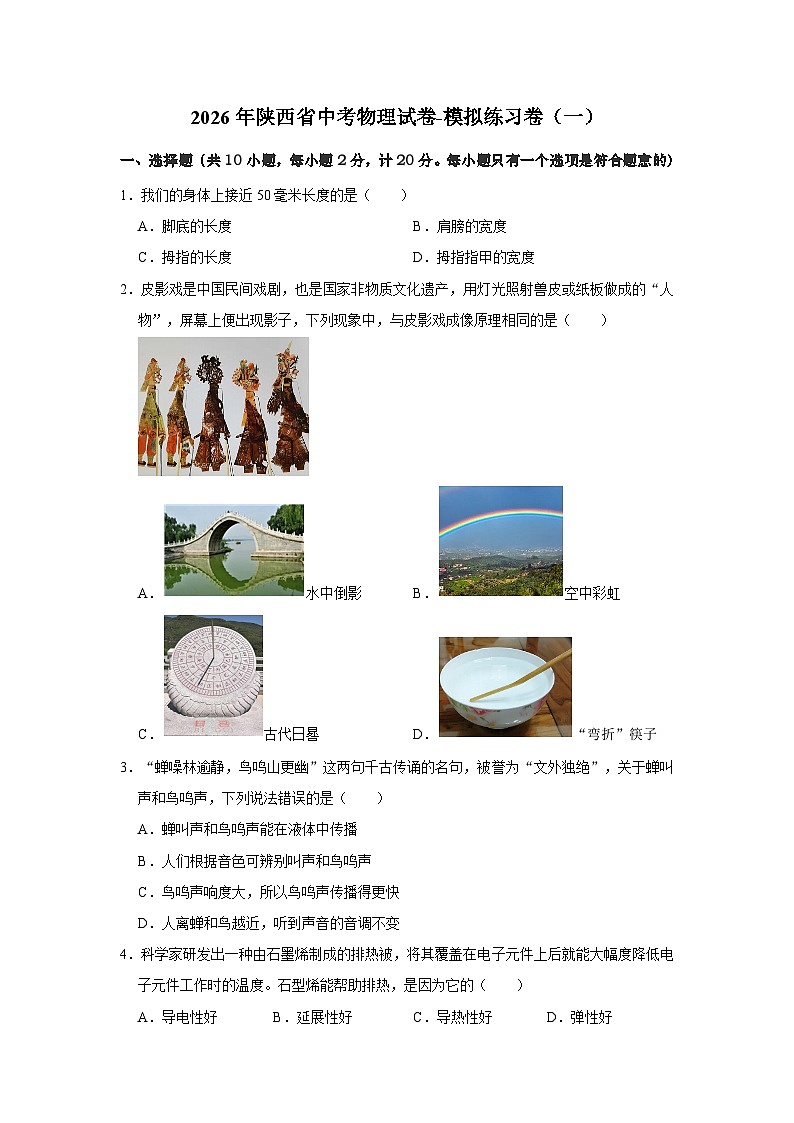

2026年陕西省中考物理试卷-模拟练习卷（一）
一、选择题（共10小题，每小题2分，计20分。每小题只有一个选项是符合题意的）
1．我们的身体上接近50毫米长度的是（ ）
A．脚底的长度B．肩膀的宽度
C．拇指的长度D．拇指指甲的宽度
解析C
解：A、脚底的长度约25cm＝250mm，故A错误；
B、肩膀的宽度约为50cm＝500mm，故B错误；
C、拇指长度约为50mm，故C正确；
D、拇指指甲的宽度约为1cm＝10mm，故D错误。
故选：C。
2．皮影戏是中国民间戏剧，也是国家非物质文化遗产，用灯光照射兽皮或纸板做成的“人物”，屏幕上便出现影子，下列现象中，与皮影戏成像原理相同的是（ ）
A．水中倒影B．空中彩虹
C．古代日晷D．“弯折”筷子
解析C
解：用灯光照射兽皮或纸板做成的“人物”，屏幕上便出现影子，皮影是由于光的直线传播形成的。
A、水中倒影是由于光的反射形成的虚像，与皮影的原理不同，故A不符合题意；
B、空中彩虹是由于光的色散形成的，与皮影的原理不同，故B不符合题意；
C、古代日晷是根据光的直线传播形成的影子来计时的，与皮影的原理相同，故C符合题意；
D、“弯折”筷子是由于光的折射形成的，与皮影的原理不同，故D不符合题意。
故选：C。
3．“蝉噪林逾静，鸟鸣山更幽”这两句千古传诵的名句，被誉为“文外独绝”，关于蝉叫声和鸟鸣声，下列说法错误的是（ ）
A．蝉叫声和鸟鸣声能在液体中传播
B．人们根据音色可辨别叫声和鸟鸣声
C．鸟鸣声响度大，所以鸟鸣声传播得更快
D．人离蝉和鸟越近，听到声音的音调不变
解析C
解：A、声音的传播需要介质，蝉叫声和鸟鸣声能在液体中传播，故A正确；
B、人们根据音色可辨别发声体，叫声和鸟鸣声是根据音色辨别的，故B正确；
C、声音的传播速度与介质种类和介质温度有关，与声音的响度无关，故C错误；
D、人离蝉和鸟越近，听到声音的响度越大，故D错误。
故选：C。
4．科学家研发出一种由石墨烯制成的排热被，将其覆盖在电子元件上后就能大幅度降低电子元件工作时的温度。石型烯能帮助排热，是因为它的（ ）
A．导电性好B．延展性好C．导热性好D．弹性好
解析C
解：由石墨烯制成的排热被，将其覆盖在电子元件上后就能大幅度降低电子元件工作时的温度，说明它的散热性能好，即导热性能好。
故选：C。

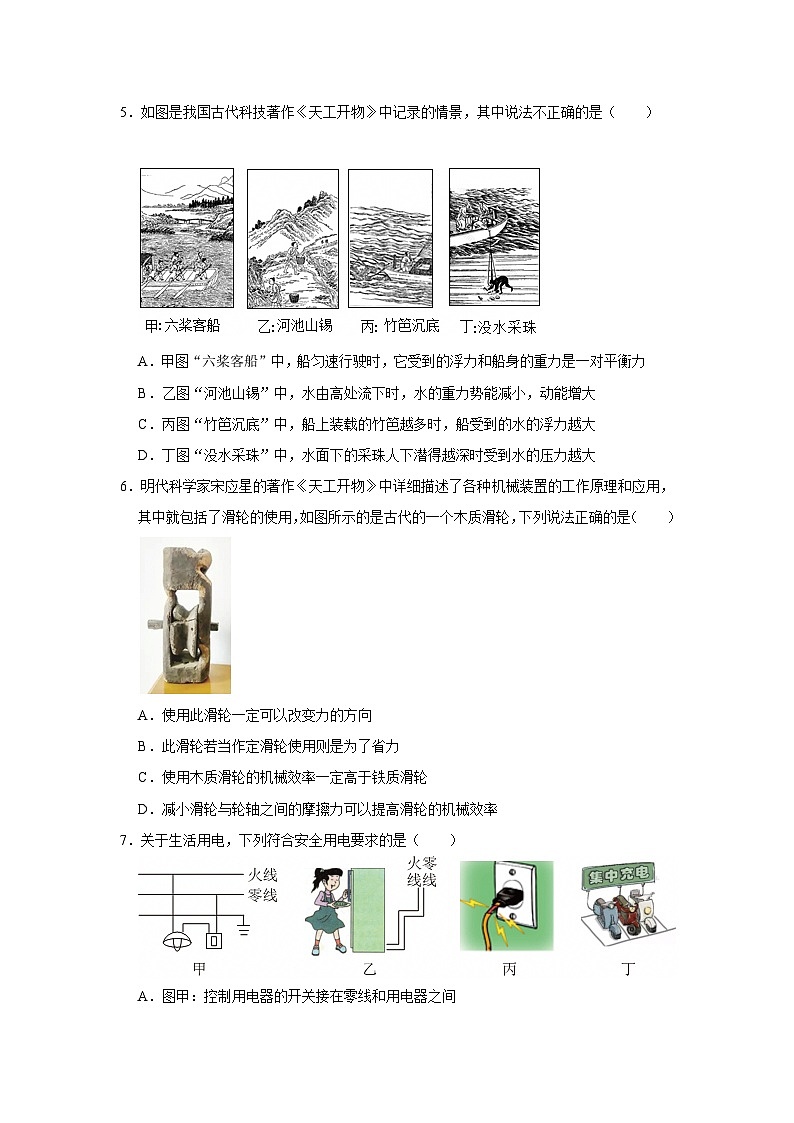

5．如图是我国古代科技著作《天工开物》中记录的情景，其中说法不正确的是（ ）
A．甲图“六桨客船”中，船匀速行驶时，它受到的浮力和船身的重力是一对平衡力
B．乙图“河池山锡”中，水由高处流下时，水的重力势能减小，动能增大
C．丙图“竹笆沉底”中，船上装载的竹笆越多时，船受到的水的浮力越大
D．丁图“没水采珠”中，水面下的采珠人下潜得越深时受到水的压力越大
解析A
解：A、船受到的浮力大小等于船和船上物体、人员的总重力，它受到的浮力和船身的重力大小不相等，不是一对平衡力，故A错误；
B、图乙“河池山锡”中，水由高处流下，水的质量不变，速度增大，高度减小，故重力势能减小，动能增加，故B正确；
C、图丙“竹笆沉底”中，由漂浮条件F浮＝G物可知，船上装载的竹笆越多，总重G物越大，受到的浮力越大，故C正确；
D、图丁“没水采珠”中，由p＝ρgh可知，水面下采珠人下潜的越深，受到水的压强越大，由F＝pS可知，受到水的压力越大，故D正确。
故选：A。
6．明代科学家宋应星的著作《天工开物》中详细描述了各种机械装置的工作原理和应用，其中就包括了滑轮的使用，如图所示的是古代的一个木质滑轮，下列说法正确的是（ ）
A．使用此滑轮一定可以改变力的方向
B．此滑轮若当作定滑轮使用则是为了省力
C．使用木质滑轮的机械效率一定高于铁质滑轮
D．减小滑轮与轮轴之间的摩擦力可以提高滑轮的机械效率
解析D
解：AB、定滑轮可以改变力的方向，但不能省力，题干中图片是一个滑轮，并不一定是动滑轮，所以不一定省力，故AB错误；
C、滑轮的机械效率与滑轮的材料无关，故C错误；
D、减小滑轮与轮轴问的摩擦，可以减少额外功，在有用功不变的情况下，额外功减小了，所以机械效率就提高了，故D正确。
故选：D。
7．关于生活用电，下列符合安全用电要求的是（ ）
A．图甲：控制用电器的开关接在零线和用电器之间
B．图乙：家用电冰箱外壳可以不接地线
C．图丙：可以使用导线绝缘皮破损的插头
D．图丁：电动自行车应在规定位置停放充电
解析D
解：A、根据安全用电的原则，开关要连接在火线和用电器之间，故A错误；
B、家用电器金属外壳必须连接地线，以防漏电时触电，故电冰箱的金属外壳接地线，故B错误；
C、电线的绝缘皮破损老化时应及时更换，否则容易发生触电事故，故C错误；
D、电动自行车充电有一定的危险性，包括电路起火，电池过热起火等，故应在规定位置停放充电，不应在走道、楼梯间、家里充电，以免发生危险，故D正确。
故选：D。

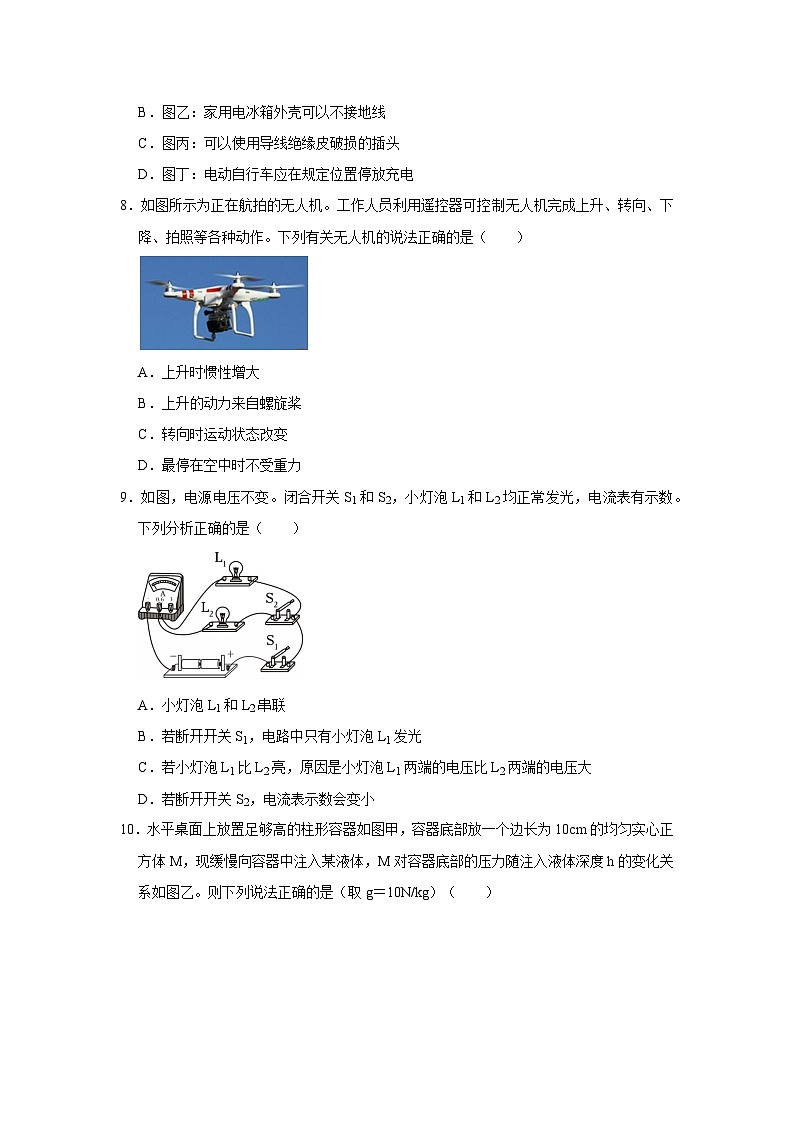

8．如图所示为正在航拍的无人机。工作人员利用遥控器可控制无人机完成上升、转向、下降、拍照等各种动作。下列有关无人机的说法正确的是（ ）
A．上升时惯性增大
B．上升的动力来自螺旋桨
C．转向时运动状态改变
D．最停在空中时不受重力
解析C
解：A、惯性大小只跟物体的质量大小有关，无人机上升时质量不变，惯性不变，故A错误；
B、飞机上升时，飞机给空气一个力，空气给飞机一个反作用力，使飞机上升，即上升的动力来自空气的反作用力，故B错误；
C、无人机转向时，方向改变，运动状态改变，故C正确；
D、无人机悬停在空中时受重力作用，故D错误。
故选：C。
9．如图，电源电压不变。闭合开关S1和S2，小灯泡L1和L2均正常发光，电流表有示数。下列分析正确的是（ ）
A．小灯泡L1和L2串联
B．若断开开关S1，电路中只有小灯泡L1发光
C．若小灯泡L1比L2亮，原因是小灯泡L1两端的电压比L2两端的电压大
D．若断开开关S2，电流表示数会变小
解析D
解：A、由图可知，闭合开关S1和S2，两灯并列接入电路，即两灯并联，故A错误；
B、由图可知，开关S1在干路中，控制整个电路，若断开开关S1时，两灯均不发光，故B错误；
C、由于并联电路各支路两端的电压相等，所以两灯两端的电压相等，故C错误；
D、由图可知，电流表测干路电流，若断开开关S2，由于并联电路各支路互不影响，所以通过L1的电流不变，通过L2的电流变为0，根据并联电路的电流规律可知，电流表的示数会变小，故D正确。
故选：D。
10．水平桌面上放置足够高的柱形容器如图甲，容器底部放一个边长为10cm的均匀实心正方体M，现缓慢向容器中注入某液体，M对容器底部的压力随注入液体深度h的变化关系如图乙。则下列说法正确的是（取g＝10N/kg）（ ）
A．M的密度是1.25×103kg/m3
B．注入液体的密度是0.7×103kg/m3
C．当h＝10cm时，M对容器底部的压力是2N
D．当h＝10cm时，液体对容器底部的压强是1200Pa
解析C
解：
A、由图乙可知，当注入液体深度h＝0cm，即还没有注入液体时，正方体M对容器底部的压力F压1＝G＝12N，
根据G＝mg知M的质量为：
m=Gg=12N10N/kg=1.2kg，
M的体积：
V＝a3＝（0.1m）3＝0.001m3，
正方体M的密度：
ρM=mV=×103kg/m3，故A错误；
B、由图乙可知，当注入液体深度h＝5cm，正方体M对容器底部的压力为：
F压2＝G﹣F浮＝7N，
此时M受到的浮力：
F浮＝G﹣F压2＝12N﹣7N＝5N，
此时物体排开液体的体积为：
V排＝Sh＝（0.1m）2×0.05m＝0.0005m3，
由F浮＝ρ液V排g可得液体的密度：
ρ液=F浮gV排=5N10N/kg×0.0005m3=1×103kg/m3，故B错误；
C、当h＝10cm＝0.1m时排开水的体积：
V排′＝（0.1m）2×0.1m＝0.001m3，
受到的浮力：
F浮′＝ρ液V排′g＝1×103kg/m3×0.001m3×10N/kg＝10N，
M对容器底部的压力：
F压3＝G﹣F浮′＝12N﹣10N＝2N，故C正确；
D、当h＝10cm＝0.1m时，液体对容器底部的压强：
p＝ρ液gh＝1×103kg/m3×10N/kg×0.1m＝1000Pa，故D错误。
故选：C。
二、填空与作图题（共7小题，计18分）
11．小红参加校运会百米赛跑，跑完全程用时20s，则全程的平均速度是 5 m/s，以奔跑的小红为参照物，运动场旁的建筑物是 运动 的（填“运动”或“静止”）。
解析5；运动。
解：（1）全程的平均速度：v=st=100m20s=5m/s；
（2）以奔跑的小红为参照物，运动场旁的建筑物相对于小红的位置不断变化，故建筑物是运动的。
故解析为：5；运动。
12．电磁波是一个大家族，可见光、紫外线、X射线、γ射线等，都是家族中的成员。其中，医院用来进行人体透视的是 X射线 ，家用电器的遥控器发出的“光”是 红外线 。
解析X射线；红外线。
解：因为X射线的穿透力比较强，所以医院用X射线对人体进行透视；家用电器的遥控器发出的“光”是红外线。
故解析为：X射线；红外线。
13．如图所示，是一辆运输液化气的油罐车在高速路上发生交通事故的图片，大量液化气泄流出来，造成周围环境被大雾笼罩，车旁的草叶上也结了霜。大雾是由于液化气急剧 汽化 （填物态变化类型） 吸热 （吸热、放热），使空气中的水蒸气液化而成；草叶上的霜是水蒸气 凝华 （填物态变化）而成的。
解析汽化；吸热；凝华。
解：液氨在常温下汽化吸热使从而使周围环境温度急剧下降，空气中的水蒸气遇冷液化形成大量小水珠，形成大雾；
草叶上的霜是水蒸气直接由气态变为固态，凝华而成的。
故解析为：汽化；吸热；凝华。
14．如图所示，手中握茶杯竖直静止时，茶杯所受摩擦力的方向是 竖直向上 （选填“竖直向上”或“竖直向下”）的；若手握茶杯的力不变，将茶水喝去半杯后，茶杯所受的摩擦力将 减小 （选填“增大”“减小”或“不变”）；喝茶时能闻到淡淡的“茶香”，这是由于分子在做 无规则运动 。
解析竖直向上；减小；无规则运动。
解：茶杯与手之间没有相对运动但有相对运动趋势，茶杯处于平衡状态，茶杯受到的静摩擦力和重力是一对平衡力。静摩擦力与重力大小相等、方向相反，因此茶杯所受摩擦力的方向是竖直向上。
将茶喝去半杯后茶杯的重力减小，因茶杯仍然处于静止状态，由二力平衡可知，摩擦力减小。
喝茶时能闻到淡淡的“茶香”，这是“茶香”分子扩散到空气中的结果，说明茶香的分子在不停地做无规则运动。
故解析为：竖直向上；减小；无规则运动。
15．电磁铁通电时 有 磁性，断电时磁性 消失 ；通入电磁铁的电流 越大 ，它的磁性越强；在电流一定时，螺线管的 线圈匝数 越多，它的磁性越强。
解析有；消失；越大；线圈匝数。
解：电磁铁通电时有磁性，断电时无磁性；
在线圈和铁芯一定时，电流越大，电磁铁磁性越强；
在电流一定时，外形相同的螺线管即铁芯相同，线圈匝数越多，磁性越强。
故解析为：有；消失；越大；线圈匝数。
16．一次外出游玩时小明拍摄了飞过的大雁的照片如图甲所示，图乙中A点是大雁翅膀在水中的像，请画出大雁翅膀经过反射进入人眼的光路图。
解析
解：作树冠顶部在水中的像A点关于镜面的对称点A′，连接像点与眼睛B点与镜面相交于一点O，即为入射点，连接A′O、OB，则A′O是入射光线，OB为反射光线，如下图所示：
17．按照图甲的电路图，用笔画线表示导线，把图乙所示的实物连接起来。
解析
解：根据电路图可知，两灯串联，开关串联在电路中控制整个电路，实物图连接如图所示：
三、实验与探究题（共4小题，计22分）
18．（1）如图甲为气体扩散的演示实验，两个瓶中分别装有空气和二氧化氮气体，其中空气密度小于二氧化氮气体的密度。那么，为了增加实验的可信度，下面一只瓶里装的气体应是 二氧化氮 ；此实验说明 分子在不停地做无规则运动 。
（2）如图乙所示，向装有少量水的集气瓶中打气，当瓶塞跳起时会看到瓶口出现 白气 ，这说明了 物体对外做功，物体的内能减少 。
解析（1）二氧化氮；分子在不停地做无规则运动；（2）白气；物体对外做功，物体的内能减少。
解：（1）空气密度小于二氧化氮气体的密度，为了增加实验的可信度，下面一只瓶里装的气体应是密度大的二氧化氮气体，此实验说明气体的分子在不停地做无规则运动；
（2）用气筒向装有少量水的瓶里打气，瓶内气压增大，当气压把瓶塞从瓶口推出时，瓶内气体对瓶塞做功，使气体自身的内能减少，温度降低，受温度降低的影响，瓶口周围的水蒸气液化成小水滴，这些小水滴就是看到的白气。
故解析为：（1）二氧化氮；分子在不停地做无规则运动；（2）白气；物体对外做功，物体的内能减少。
19．下面是小东同学利用刻度均匀的匀质杠杆进行探究“杠杆的平衡条件”的实验。（每个钩码重0.5N）
（1）实验前出现图甲所示情况，该杠杆处于 平衡状态 （选填“平衡状态”或“非平衡状态”）。此时，应将杠杆两端的螺母向 右 调（选填“左”或“右”），使杠杆在水平位置平衡，目的是 便于测量力臂 ；
（2）如图乙所示，在B点处施加一个竖直向下的拉力F＝3N时，杠杆仍然在水平位置平衡。当拉力F向右倾斜时，仍要保持杠杆在水平位置平衡，拉力F的大小将 变大 （选填“变大”、“变小”或“不变”）；
（3）实验过程中出现了图丙所示的情况，为了使杠杆在水平位置平衡，这时应将左边的钩码向 右 （选填“左”或“右”）移动 1 格；
（4）如果小东又进行了如图丁所示的探究，发现用弹簧测力计在C点竖直向上拉使杠杆仍然处于水平位置平衡时，弹簧测力计的示数会 大于 （选填“大于”、“等于”或“小于”）3N，这是因为杠杆的支点没有在杠杆的正中间。
解析（1）平衡状态；右；便于测量力臂；（2）变大；（3）右；1；（4）大于。
解：（1）杠杆静止在图甲所示的位置，则此时杠杆处于平衡状态；
由甲图可知，杠杆左端向下倾斜，说明左端重，为使杠杆在水平位置平衡，应向右调节平衡螺母。
杠杆在水平位置平衡时，悬挂点到支点的距离就是力臂，这样可以直接从杠杆上直接读出力臂。所以杠杆在水平位置平衡的目的是为了便于测量力臂；
（2）如改变弹簧测力计拉力的方向，向右倾斜时，阻力和阻力臂不变，动力臂减小，动力要增大，所以弹簧测力计示数变大，才能使杠杆仍然水平平衡；
（3）设杠杆的一个小格为L，一个钩码的重力为G，
根据杠杆平衡条件得，2G•nL＝G•4L，即n＝2，所以左端的钩码向右移动1个小格；
（4）若不计杠杆的重力，根据杠杆的平衡条件3G×6L＝F×3L，
解得F＝6G，即F＝6×0.5N＝3N；
由于杆的重心在杆的中点，重心在支点的左侧，考虑杠杆自身重力的影响，杠杆的重力与钩码同时使杠杆向逆时针方向转动，所以弹簧测力计的示数应大于3N。
故解析为：（1）平衡状态；右；便于测量力臂；（2）变大；（3）右；1；（4）大于。
20．小明用如图甲是“测量小灯泡电阻”的实验电路，电源电压恒为3V，小灯泡的额定电压为2.5V。
（1）连接电路时，开关应处于 断开 状态；闭合开关，发现小灯泡不亮，但电流表、电压表均有示数，出现这一现象的原因可能是 变阻器连入电路的电阻较大 ；
（2）移动滑片P到某一位置，电压表的示数如图乙所示，此时灯泡两端的电压为 1.5 V。要测量小灯泡正常发光时的电阻，应将图甲中滑动变阻器的滑片P向 右 （选填“左”或“右”）端移动，使电压表的示数为2.5V；
（3）移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成图丙所示的I﹣U图像，由图像可计算出小灯泡正常发光时的电阻是 12.5 Ω；
（4）在多次测量中还发现：当电压表的示数增大时，电压表与电流表的示数之比在增大，造成这一现象的原因是 灯的电阻随温度的升高而变大 ；
（5）小明经过思考，将甲图中滑动变阻器替换为电阻箱，同时去掉电流表，也可以测量灯泡的电阻。若电源电压为U0保持不变，当电阻箱阻值调为R时，电压表示数为U，则此时小灯泡的电阻为 UU0−UR （用字母表示）。
解析（1）断开；变阻器连入电路的电阻较大；（2）1.5；右；（3）12.5；（4）灯的电阻随温度的升高而变大；（5）UU0−UR。
解：（1）连接电路时，为保护电路，开关应处于断开状态；闭合开关，发现小灯泡不亮，但电流表、电压表均有示数，可知电路为通路，电流过小，出现这一现象的原因可能是变阻器连入电路的电阻较大；
（2）移动滑片P到某一位置，电压表的示数如图乙所示，此时灯泡两端的电压为 1.5V。要测量小灯泡正常发光时的电阻，应增大灯的电压，将图甲中滑动变阻器的滑片P向右端移动，减小变阻器的电压，使电压表的示数为2.5V；
（3）绘制成图丙所示的I﹣U图像，由图像可计算出小灯泡正常发光时的电阻是
R=ULIL=Ω
（4）在多次测量中还发现：当电压表的示数增大时，电压表与电流表的示数之比在增大，造成这一现象的原因是灯的电阻随温度的升高而变大；
（5）小明经过思考，将甲图中滑动变阻器替换为电阻箱，同时去掉电流表，也可以测量灯泡的电阻。若电源电压为U0保持不变，当电阻箱阻值调为R时，电压表示数为U，根据串联电路电压的规律，电阻箱的电阻为
U箱＝U0﹣U
根据分压原理有
U0−UU=RR灯
则此时小灯泡的电阻为
R灯=UU0−UR。
故解析为：（1）断开；变阻器连入电路的电阻较大；（2）1.5；右；（3）12.5；（4）灯的电阻随温度的升高而变大；（5）UU0−UR。
21．图甲是小明研究弹簧测力计的示数F与物体A下表面离水面的距离h关系的实验装置。其中A是实心均匀圆柱形物体，用弹簧测力计提着物体A，使其缓慢浸入水中（水未溢出），得到F与h的关系图象如图乙所示。（g取10N/kg）
（1）物体A重为 3 N；
（2）浸没前，物体A逐渐浸入水中的过程中，水对容器底部的压强将 变大 （填“变大”“变小”或“不变”）；
（3）完全浸没时，A受到水的浮力为 2 N；
（4）物体A的密度为 1.5×103 kg/m3；
（5）从物体A的下表面刚接触到水面，到物体A刚好完全浸没的过程中，物体A下降的高度 小于 （填“大于”“等于”或“小于”）图乙中hA。
解析（1）3；（2）变大；（3）2；（4）1.5×103；（5）小于。
解：（1）由弹簧测力计的示数F与物体A下表面离水面的距离h关系的图象知，当物体A下表面离水面的距离h为0时，测力计示数为3N，即物体的重力为3N；
（2）浸没前，物体A逐渐浸入水中的过程中，排开水的体积变大，容器中水面升高，容器底部的深度变大，根据p＝ρgh，容器底部的压强将变大；
（3）由图乙知，物体A下表面离水面的距离小于hA时，测力计示数逐渐变小，当物体A下表面离水面的距离大于等于hA时，测力计示数不变，根据F浮＝G﹣F，受到的浮力不变，说明物体完全浸没在水中，完全浸没时，A受到水的浮力为：F浮＝G﹣F＝3N﹣1N＝2N；
（4）由阿基米德原理，F浮＝ρ水gV排＝ρ水gV；
故物体的体积：V=F浮ρ水g，
物体A的密度为：
ρ=mV=GgV=Gg×F浮ρ水g=GF浮×ρ水=3N2N×1.0×103kg/m3＝1.5×103kg/m3。
（5）从物体A的下表面刚接触到水面，到物体A刚好完全浸没的过程中，液体上升，物体A下降的高度小于浸没的总高度hA。
故解析为：（1）3；（2）变大；（3）2；（4）1.5×103；（5）小于。
四、综合题（共3小题，计20分）
22．一无人机空机的质量为5kg，静止时两起落架与地面的总接触面积为0.02m2，g取10N/kg。求：
（1）无人机空载时受到的重力。
（2）无人机空载且静止在水平地面上时，对地面产生的压强。
解析（1）无人机空载时受到的重力为50N；
（2）无人机空载且静止在水平地面上时，对地面产生的压强为2500Pa。
解：（1）无人机空载时受到的重力为：G＝mg＝5kg×10N/kg＝50N；
（2）无人机空载且静止在水平地面上时，对地面产生的压力为：F＝G＝50N，
则无人机空载且静止在水平地面上时，对地面产生的压强为：
p=FS=50N0.02m2=2500Pa。
答：（1）无人机空载时受到的重力为50N；
（2）无人机空载且静止在水平地面上时，对地面产生的压强为2500Pa。
23．青藏高原地区是我国太阳辐射最强的地方，使用太阳能热水器加热效果最好。太阳能热水器内装有体积为100L，温度为25℃的水，经过一天照射后，温度可以升高到175℃。假设用煤烧水，水吸收的热量占煤完全燃烧放出的热量的10%[水的比热容为4.2×103J/（kg•℃），煤的热值是3.0×107J/kg]。请回答下列问题：
（1）热水器中的水升温吸收的热量；
（2）如果用煤烧水，那么需要多少kg的煤；
（3）太阳能热水器的优缺点。（各写出一条即可）
解析（1）水温升高吸收的热量为2.1×107J；
（2）煤的质量为7kg；
（3）优点：节能、环保、经济；缺点：受自然条件的影响。
解：（1）水的体积V＝100L＝100dm3＝100×10﹣3m3＝0.1m3，
由ρ=mV可得，水的质量m水＝ρV＝1.0×103kg/m3×0.1m3＝100kg，
水吸收的热量为：
Q吸＝cm（t﹣t0）t＝4.2×103J/（kg•℃）×100kg×（75℃﹣25℃）＝2.1×107J。
（2）而煤烧水时有效利用的热量占煤燃烧放出热量的10%，
煤完全燃烧放出的热量为：
Q放=Q吸η=2.1×107J10%=2.1×108J，
由Q放＝mq得需要煤的质量为：
m=Q放q=2.1×108J3.0×107J/kg=7kg。
（3）优点：节能、环保、经济；缺点：受自然条件的影响；
答：（1）水温升高吸收的热量为2.1×107J；
（2）煤的质量为7kg；
（3）优点：节能、环保、经济；缺点：受自然条件的影响。
24．喝牛奶有益身体健康，但加热牛奶时温度太高会破坏营养物质。小明家为此买了一款牛奶锅（如图），部分技术参数如表。求：
（1）牛奶锅的内部由两个加热电阻R1和R2组成，请你在虚线框中画出牛奶锅的内部电路图。（要求牛奶锅处于加热状态时只有R2接入电路）
（2）电阻R1的阻值；
（3）在额定电压下，用该牛奶锅把初温为25℃、质量为0.5kg的纯牛奶加热到65℃所需要的时间。[纯牛奶的比热容为c＝2.5×103J/（kg•℃），牛奶锅的加热效率为80%]
解析（1）；
（2）电阻R1的阻值为858Ω；
（3）在额定电压下，用该牛奶锅把初温为25℃、质量为0.5kg的纯牛奶加热到65℃所需要的时间为312.5s。
解：（1）牛奶锅处于加热状态时只有R2接入电路，根据P=U2R可知，此时电路的电阻较小；牛奶锅处于保温状态时，电路的电阻较大，则两电阻应串联，电路图如图所示：
；
（2）根据P=U2R可得，R2的阻值：R2=U2P加=(220V)2200W=242Ω，
两电阻串联的总电阻：R总=U2P保=(220V)244W=1100Ω，
则 R1的阻值：R1＝R总﹣R2＝1100Ω﹣242Ω＝858Ω；
（3）纯牛奶吸收的热量：Q吸=cm△t=2.5×103J/(kg⋅°C)×0.5kg×(65°C−25°C)=50000J
根据η=Q吸W可得，牛奶锅消耗的电能：W=Q吸η=50000J80%=62500J，
根据P=Wt可得，牛奶锅的加热时间：t=WP加=62500J200W=312.5s。
答：（1）；
（2）电阻R1的阻值为858Ω；
（3）在额定电压下，用该牛奶锅把初温为25℃、质量为0.5kg的纯牛奶加热到65℃所需要的时间为312.5s。
额定电压
220V
加热功率
200W
保温功率
44W
容积
1000mL
额定电压
220V
加热功率
200W
保温功率
44W
容积
1000mL
