2025-2026学年邯郸市中考物理考前最后一卷（含答案解析）

这是一份2025-2026学年邯郸市中考物理考前最后一卷（含答案解析），共16页。
2．回答选择题时，选出每小题答案后，用铅笔把答题卡上对应题目的答案标号涂黑，如需改动，用橡皮擦干净后，再选涂其它答案标号。回答非选择题时，将答案写在答题卡上，写在本试卷上无效。
3．考试结束后，将本试卷和答题卡一并交回。
一、本大题包括10小题，每小题3分，共30分．在每小题给出的四个选项中，只有一项符合题目要求．

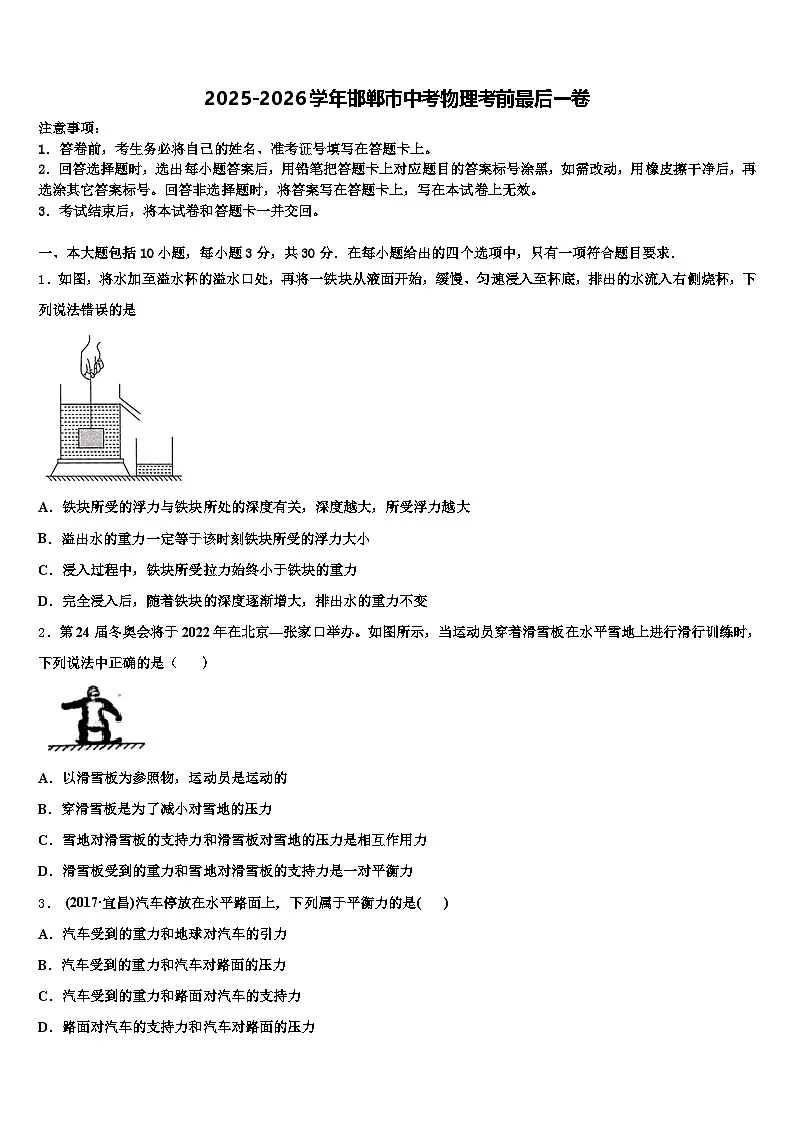

1．如图，将水加至溢水杯的溢水口处，再将一铁块从液面开始，缓慢、匀速浸入至杯底，排出的水流入右侧烧杯，下列说法错误的是
A．铁块所受的浮力与铁块所处的深度有关，深度越大，所受浮力越大
B．溢出水的重力一定等于该时刻铁块所受的浮力大小
C．浸入过程中，铁块所受拉力始终小于铁块的重力
D．完全浸入后，随着铁块的深度逐渐增大，排出水的重力不变
2．第24届冬奥会将于2022年在北京—张家口举办。如图所示，当运动员穿着滑雪板在水平雪地上进行滑行训练时，下列说法中正确的是（ ）
A．以滑雪板为参照物，运动员是运动的
B．穿滑雪板是为了减小对雪地的压力
C．雪地对滑雪板的支持力和滑雪板对雪地的压力是相互作用力
D．滑雪板受到的重力和雪地对滑雪板的支持力是一对平衡力
3． (2017·宜昌)汽车停放在水平路面上，下列属于平衡力的是( )
A．汽车受到的重力和地球对汽车的引力
B．汽车受到的重力和汽车对路面的压力
C．汽车受到的重力和路面对汽车的支持力
D．路面对汽车的支持力和汽车对路面的压力

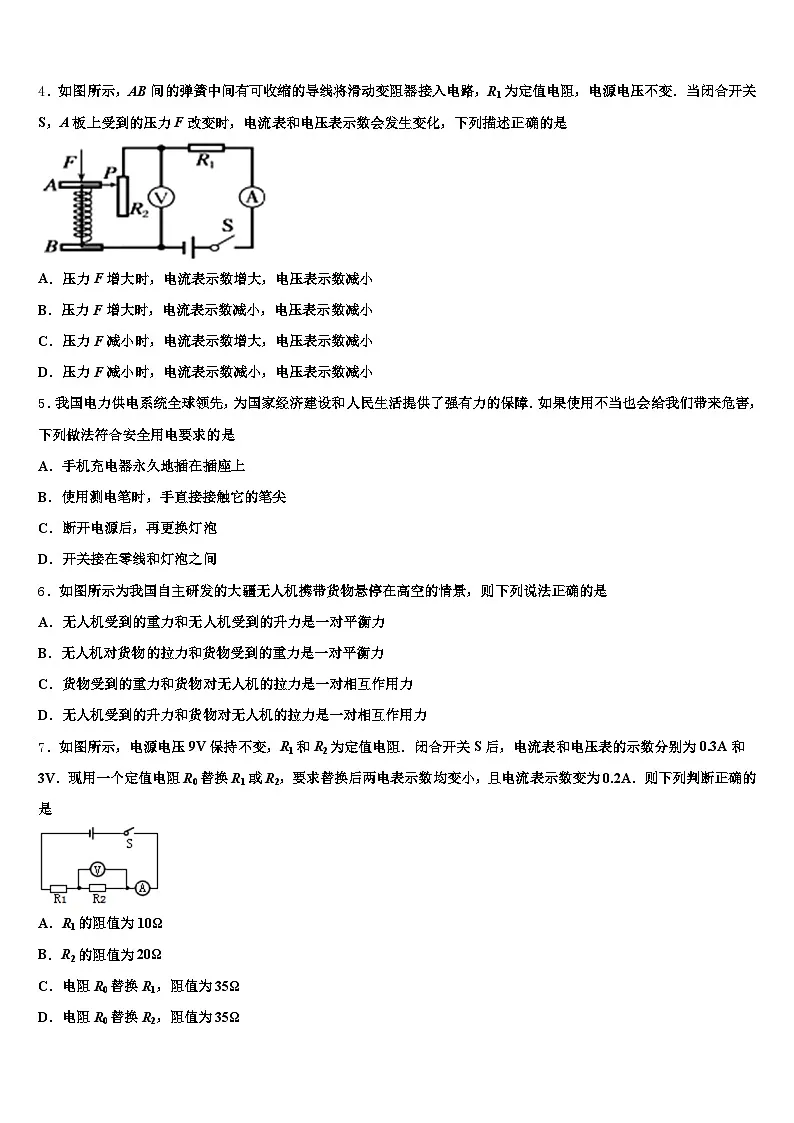

4．如图所示，AB间的弹簧中间有可收缩的导线将滑动变阻器接入电路，R1为定值电阻，电源电压不变．当闭合开关S，A板上受到的压力F改变时，电流表和电压表示数会发生变化，下列描述正确的是
A．压力F增大时，电流表示数增大，电压表示数减小
B．压力F增大时，电流表示数减小，电压表示数减小
C．压力F减小时，电流表示数增大，电压表示数减小
D．压力F减小时，电流表示数减小，电压表示数减小
5．我国电力供电系统全球领先，为国家经济建设和人民生活提供了强有力的保障．如果使用不当也会给我们带来危害，下列做法符合安全用电要求的是
A．手机充电器永久地插在插座上
B．使用测电笔时，手直接接触它的笔尖
C．断开电源后，再更换灯泡
D．开关接在零线和灯泡之间
6．如图所示为我国自主研发的大疆无人机携带货物悬停在高空的情景，则下列说法正确的是
A．无人机受到的重力和无人机受到的升力是一对平衡力
B．无人机对货物的拉力和货物受到的重力是一对平衡力
C．货物受到的重力和货物对无人机的拉力是一对相互作用力
D．无人机受到的升力和货物对无人机的拉力是一对相互作用力
7．如图所示，电源电压9V保持不变，R1和R2为定值电阻．闭合开关S后，电流表和电压表的示数分别为0.3A和3V．现用一个定值电阻R0替换R1或R2，要求替换后两电表示数均变小，且电流表示数变为0.2A．则下列判断正确的是
A．R1的阻值为10Ω
B．R2的阻值为20Ω
C．电阻R0替换R1，阻值为35Ω
D．电阻R0替换R2，阻值为35Ω

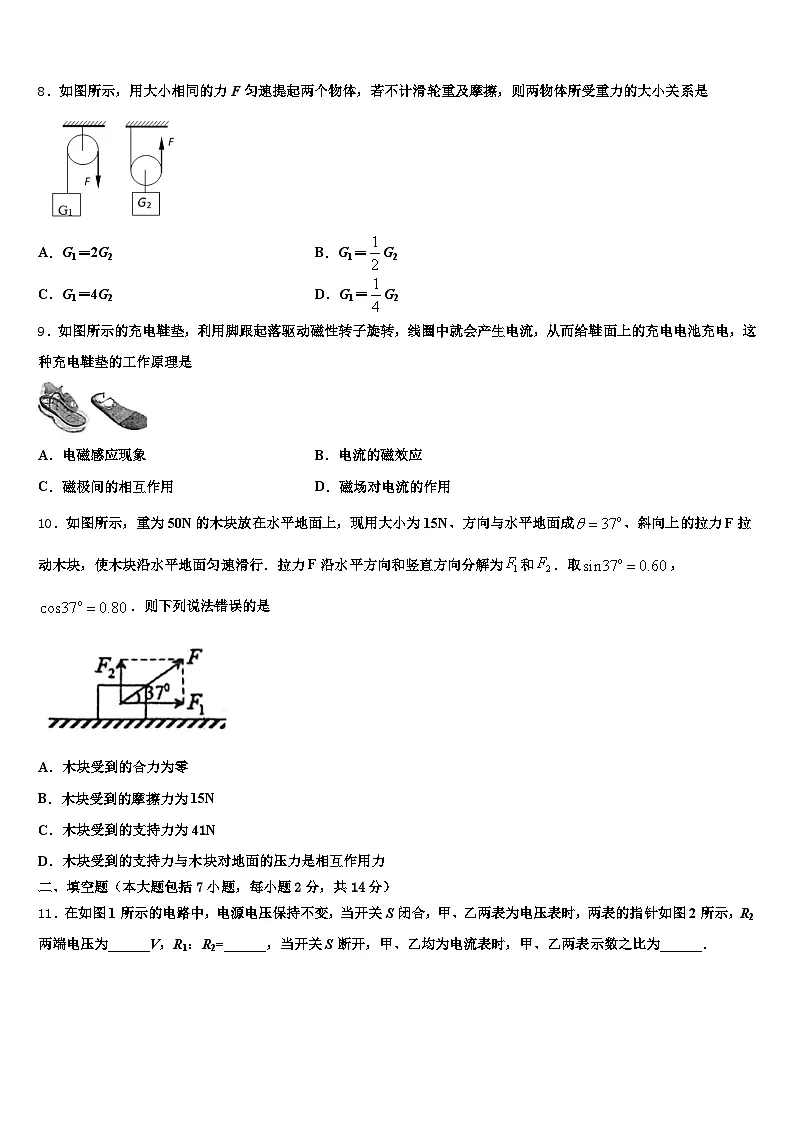

8．如图所示，用大小相同的力F匀速提起两个物体，若不计滑轮重及摩擦，则两物体所受重力的大小关系是
A．G1＝2G2B．G1＝G2
C．G1＝4G2D．G1＝G2
9．如图所示的充电鞋垫，利用脚跟起落驱动磁性转子旋转，线圈中就会产生电流，从而给鞋面上的充电电池充电，这种充电鞋垫的工作原理是
A．电磁感应现象B．电流的磁效应
C．磁极间的相互作用D．磁场对电流的作用
10．如图所示，重为50N的木块放在水平地面上，现用大小为15N、方向与水平地面成、斜向上的拉力F拉动木块，使木块沿水平地面匀速滑行．拉力F沿水平方向和竖直方向分解为和．取，．则下列说法错误的是
A．木块受到的合力为零
B．木块受到的摩擦力为15N
C．木块受到的支持力为41N
D．木块受到的支持力与木块对地面的压力是相互作用力
二、填空题（本大题包括7小题，每小题2分，共14分）
11．在如图1所示的电路中，电源电压保持不变，当开关S闭合，甲、乙两表为电压表时，两表的指针如图2所示，R2两端电压为______V，R1：R2=______，当开关S断开，甲、乙均为电流表时，甲、乙两表示数之比为______．
12．形成雾霾天气的主要污染物是PM2.1．PM2.1是指直径数值小于或等于2.1的悬浮颗粒物，其直径大约是一般分子直径（数量级为10-10m）的2万倍，能被肺吸收并进入血液，对人体危害很大．PM2.1的悬浮，是因为其受到的浮力和重力_____，它在空中所做的运动____（选填“属于”或“不属于”）分子的无规则运动．
13．如图，工人利用滑轮组以250N的拉力将400N的水泥匀速提高2m，该滑轮组的机械效率是___工人对地面的压力与其重力相比要___．（填“大”或“小”）
14．我们走进公园能闻到花的香味，说明分子在_____。汽车轮胎有花纹，主要是为了增大_____。运动员挥拍击回乒乓球，这主要表明力可以改变物体的_____。
15．暑假期间某同学和家人外出旅游，他忘记将家中电视机的电源关闭，电视机处于屏幕保护状态，出门前它家电能表的示数如图所示，10天后它回到家中，电能表的示数为这段时间电视机消耗了_______kW·h的电能，电视机处于屏幕保护状态时，电功率约为 ______W．你从电能表的盘面上还能获得什么信息：_______．(写出一条即可)
16．某兴趣小组制作了超市电梯的模拟电路（如图所示），其中Rx为能接收人体红外线的传感器，其电阻大小与它到人距离的关系如下表所示：
控制电路的电源电压为3V，电磁继电器的线圈电阻为2Ω，当线圈电流等于0.2A时衔铁恰好被吸下，受控电路由额定电压为220V的电动机、定值电阻R1和“应急开关S”组成．
工作时，当有人走到离电梯口1m时，电梯由较慢变为较快运行，则此时变阻器R2的阻值为____Ω．若人离电梯口0.8m内，电梯由较慢变为较快运行，只需将R2的滑片向____（选填“左”或“右”）移动适当距离．若人离电梯口2m以内电梯均能由较慢变为较快运行，则控制电路的电源电压至少应为_____V．
17．弹簧测力计下挂一长方体物体，将物体从盛有适量水的烧杯上方离水面某一高度处缓缓下降，然后将其逐渐浸入水中如图（甲）；图（乙）是弹簧测力计示数F与物体下降高度h变化关系的图象。物体受到的最大浮力是_____物体的密度是_____。
三、作图、实验与探究题（本大题包括5小题，共34分）
18．如图所示，质地均匀的质量为500克圆柱形细木棒放在地面上，另一端与支点O连接，在图中画出木棒所受重力的示意图、重力的力臂．
（________）
19．根据如图所示的实物连线图，在答题卡上相应的位置画出对应的电路图．（要求连线要横平竖直，尽量使电路图简洁美观）．
20．在探究“影响电流热效应的因素”实验中：为了探究电热器产生的热量与电流的关系，小明设计了甲图装置，在烧瓶内安装一根电阻丝，并插入一支温度计，通过比较烧瓶内液体的温度变化，来判断相同时间内不同电流产生的热量多少。若他想让烧瓶内液体在短时间内温度变化更明显，应选用_____（选填“煤油”或“水”），理由是_____。
小明先测量烧瓶内液体的温度后，闭合开关，通电30s再测量烧瓶内液体的温度，得到温度的升高量填入表中；然后移动滑动变阻器滑片改变电流大小，重复上述操作，获得第二组数据（见表）：
由此得出：同一导体，在通电时间相等时，电流越大，其产生的热量_____。（填“越多”或“越少”）若要探究电热器产生热量与电阻的关系，应保持电流和通电时间相等，同时选择乙图中_____（填“A”或“B”）烧瓶与甲图中的烧瓶_____（选填“串联”或“并联”）。
21．如图所示是探究“物体动能的大小与什么因素有关”的实验装置示意图．
该实验装置要探究的是物体动能的大小与物体_____的关系（物体A、B质量不变）该实验中所探究物体的动能是指物体_____（选填“A”或“B”）的动能该实验物体动能的大小是通过________来反映的该实验物体的速度是指物体A从斜面上由静止滚下与物体B即将碰撞时的速度，它是通过___（选填“高度”或“质量”）来改变的实验表明，同一物体A从斜面高处滚下，高度越大，物体B被撞得越远，可得结论_______若要研究物体动能与质量的关系，则需不同质量的物体从斜面_____高度由静止滚下，并观察记录．
22．在探究“凸透镜成像规律”的实验中．
（1）老师让同学将凸透镜正对着天花板上亮着的日光灯并上下移动，直到平放在水平桌面上的白纸上得到清晰的日光灯的像，此时用刻度尺测出像到凸透镜的距离为10.0cm，则该凸透镜的焦距近似为_____cm．
（2）将蜡烛、凸透镜、光屏依次摆在光具座上，为了使蜡烛的像成在光屏中央，应调节烛焰和光屏的中心位于凸透镜的_____上．
（3）如图甲所示，光屏上呈现清晰的像，此像的性质是倒立_____的实像，这是_____（选填“照相机”、“投影仪”或“放大镜”）的成像原理．
（4）如图乙，保持蜡烛位置不变，移动透镜至16cm刻度线处，则人眼应按图中_____（选填“A”、“B”或“C”）观察方法可观察到烛焰的像．
（5）如图丙，在烛焰和凸透镜之间放一副眼镜，发现光屏上原来清晰的像变模糊了，将光屏向透镜移近适当距离后光屏上再次呈现清晰的像，则该眼镜是_____眼镜（选填“近视”或“远视”）．
四、计算题（本大题包括2小题，共22分．解答时应写出必要的文字说明、公式和重要的演算步骤，只写出最后答案的不能得分）
23．有一种车床用的照明灯泡，规格为“36V1A”．现在将该照明灯泡与一个定值电阻R并联接入如图所示电路中，电源电压保持不变．闭合开关S，照明灯泡正常发光，电流表示数为1.5A．求：
照明灯泡正常发光时的电阻．通过定值电阻R的电流．整个电路消耗的电功率．
24．如图所示，在纪念中国抗日战争暨世界反法西斯战争胜利70周年大阅兵中，我国展示了国产05式高速两栖突击车，它是当今世界上水上速度最快的中型两栖突击车．该两栖突击车的总质量为2.9×104kg，发动机的功率为106W，每条履带与地面接触面积为2m2，海上最大行驶速度为40km/h．g取10N/kg，求：
突击车静止在水面上时，受到的浮力多大？突击车停在水平地面上，对地面的压强多大？突击车在海上以最大速度行驶0.8km，发动机做功多少？
参考答案
一、本大题包括10小题，每小题3分，共30分．在每小题给出的四个选项中，只有一项符合题目要求．
1、A
【解析】
A．铁块完全浸没后，深度增大，排开水的体积不变，根据F浮=ρ液gV排可知铁块受到的浮力不变，铁块所受的浮力与深度无关，故A错误，符合题意；
B．根据阿基米德原理可得铁块所受的浮力大小等于溢出水的重力，故B正确，不符合题意；
C．浸入过程中，排开水的体积变大，浮力变大，由铁块受到的拉力F=G-F浮得到拉力F变小，拉力小于重力，故C正确，不符合题意；
D．完全浸入后，随着铁块的深度逐渐增大，排开水的体积不变，铁块受到的浮力不变，根据阿基米德原理可知排开水的重力不变，故D正确，不符合题意。
2、C
【解析】分析：（1）通过判断运动员相对滑雪板的位置关系是否发生变化判断运动员的运动还是静止。
（2）减小压强的方法：在受力面积一定时，减小压力来减小压强；在压力一定时，增大受力面积来减小压强。
（3）掌握二力平衡的条件以及平衡力与相互作用力的区别；
解答：A、以滑雪板为参照物，运动员的位置没有发生变化，所以运动员是静止的。故A错误；
B、滑雪板一般都做成较大的面积，是在压力一定时，增大受力面积来减小对雪地的压强，防止陷下去。故B错误；
C. 雪地对滑雪板的支持力和滑雪板对雪地的压力是相互作用力，二者等值、反向、共线、不同体不是平衡力，是一对相互作用力，故C正确；
D. 滑雪板受到的重力和雪地对滑雪板的支持力大小不相等，不满足二力平衡的条件，不是一对平衡力，故D错误；
故选C
【点睛】本题考查了平衡力的辨别和减小压强的方法、运动和静止的相对性等，是一道综合性较强的题目，关键是掌握这些基础知识。
3、C
【解析】
平衡力条件是：作用在同一个物体上的两个力，大小相等，方向相反，并且在同一条直线上．汽车停放在水平路面上，汽车受到的重力作用点在汽车上，方向竖直向上，大小为重力；和路面对汽车的支持力，作用点在汽车上，方向竖直向上，大小等于重力，是一对平衡力．故选C．
4、C
【解析】
由电路图可知，R1、R2串联，电压表测滑动变阻器两端的电压，电流表测电路中的电流；
AB．压力F增大时，R2接入电路的电阻变大，电路中的总电阻变大，由I=可知电路中的电流变小，即电流表的示数变小；∵U=IR，∴定值电阻R1两端的电压变小，∵串联电路总电压等于各分电压之和，∴滑动变阻器两端的电压变大，即电压表的示数变大，故AB错误；
CD．压力F减小时，R2接入电路的电阻变小，电路中的总电阻变小，由I=可知电路中的电流变大，即电流表的示数变大；∵U=IR，∴定值电阻R1两端的电压变大，∵串联电路总电压等于各分电压之和，∴滑动变阻器两端的电压变小，即电压表的示数变小，故C正确，D错误．
5、C
【解析】
A．充电器长时间插在电源插孔上会发热，引起线路安全事故，故A错误；
B．使用测电笔时，手必须接触测电笔尾部的金属体，不能接触笔尖的金属体，故B错误；
C．更换灯泡时，要先切断电源，然后再换新灯泡，否则容易发生触电事故，故C正确；
D．开关要接在灯泡和火线之间，断开开关，切断火线，触及灯泡时更安全，故D错误．
6、B
【解析】
A．无人机携带货物悬停在高空，无人机受自身的重力、升力以及货物对无人机的拉力，所以无人机受到的重力和无人机受到升力的大小不等，不是一对平衡力，故A错误；
B．无人机对货物的拉力和货物受到的重力，二力的大小相等、方向相反、作用在同一个物体上，作用在同一条直线上，是一对平衡力，故B正确；
C．货物受到的重力和货物对无人机的拉力方向相同，不是一对相互作用力，故C错误；
D．无人机受到的升力和货物对无人机的拉力是作用在同一个物体上的两个力，不是一对相互作用力，故D错误．
7、C
【解析】
A.由图可知，R1与R2串联，电压表测R2两端的电压，电流表测电路中的电流，由串联分压可得，R1两端电压是U1=U-U2=9V-3V=6V，由欧姆定律可得： ，故错误；
B. R2的阻值为：，故错误；
C. 当电阻R0替换R1，阻值为35Ω，电流为：，故正确：
D. 当电阻R0替换R2，阻值为35Ω，，故错误。
8、B
【解析】
左图滑轮不随物体一起运动，所以是定滑轮，定滑轮不省力，所以F=G1.定滑轮的工作特点：不能省力，但可以改变用力方向。
右图的滑轮随物体一起升降,所以是动滑轮,所以可以省一半的力,F=G2，所以G1=G2.
所以B正确，ACD错误。
9、A
【解析】
脚跟起落驱动磁性转子旋转，线圈中就会产生电流，这是电磁感应现象，故A正确，BCD错误．
10、B
【解析】
A．以物体为研究对象，受重力、支持力、摩擦力和拉力，由于物体匀速运动，所以合力为零，故A正确；
B．物体受力如图，根据正交分解得摩擦力：f=F1=F×cs37°=15N×0.8=12N；故B错误
C．木块受到的支持力：N=G-F2=G-F×sin37°=50N-15N×0.6=41N；故C正确；
D．木块受到的支持力与木块对地面的压力大小相等，方向相反，在一条直线上，作用在两个物体上，是相互作用力，故D正确．
二、填空题（本大题包括7小题，每小题2分，共14分）
11、6 1:3 1:4
【解析】
电压表自身电阻非常大，识别电路时可以看作断路．由电路图可知，当开关S闭合，甲、乙两表为电压表时，两电阻串联，甲测串联的总电压，乙测R2两端电压，根据串联电路的电压特点可得甲电压表的量程是0-15V，从图甲中得到甲电压表的示数是8V，乙电压表的量程是0-3V，从图乙中得到乙电压表的示数是2V，R2两端电压U2=U-U1=8V-2V=6V；串联电路中各处的电流相等，两个电阻的阻值之比；
当开关S断开，甲、乙为电流表时，两电阻并联，甲测通过R2的电流，乙测干路电流，两表示数之比．
12、相等 不属于
【解析】
“PM2.1”是指直径数值小于或等于2.1的悬浮颗粒物，是微小物体悬浮在空气中，处于平衡状态，则其受到的浮力和重力是一对平衡力，浮力和重力大小相等；
由于PM2.1是微小物体，不是分子，则它在空中所做的运动不属于分子的无规则运动．
13、80% 小
【解析】
由图，通过动滑轮绳子的段数n=2，
滑轮组的机械效率：
η=×100%=×100%=×100%=×100%=80%
由图人向下拉绳子自由端，根据力的作用是相互的，绳子对人有向上的拉力，人还受到重力和地面的支持力，
匀速提高物体时人受力平衡,F拉+F支=G，
所以F压=F支=G−F拉，即工人对地面的压力比其重力小．
14、不停地做无规则运动摩擦运动状态
【解析】
走进公园能闻到花的香味，说明分子在不停地做无规则运动。汽车轮胎有花纹增大了轮胎表面的粗错程度从而增大摩擦。力可以改变物体的运动状态，可以改变物体的形状，运动员挥拍击回乒乓球表明力可以改变物体的运动状态。
15、2.4 10 该电能表接在电压为220 V的电路中工作
【解析】
这段时间电视机消耗的电能为1574.7kW·h-1572.3kW·h=2.4kW·h，电视机处于屏幕保护状态时，电功率约为P=W/t=2.4kW·h/（10×24）h=0.01kW=10W．还能知道该电能表接在电压为220 V的电路中工作。
16、7 右 3.2
【解析】
（1）线圈电流等于0.2A时衔铁被吸下，由此根据电路特点和欧姆定律计算R2的阻值；
要使人走到距离电梯口0.8m距离内，电梯由较慢变为较快运行，即衔铁被吸下，由串联电路特点和欧姆定律分析解答；
（2）为了实现电梯均能由较慢变为较快运行，必须电流为0.2A，根据欧姆定律求出电源电压．
【详解】
（1）由表中数据可知，当有人走到距离电梯口1m距离时，Rx=6Ω，
线圈电流等于0.2A时衔铁被吸下，根据欧姆定律可知，电路总电阻：
根据串联点的电阻特点可知，R2的阻值：
R2=R总-R线圈-Rx=15Ω-2Ω-6Ω=7Ω；
要使人走到距离电梯口0.8m距离内（Rx的阻值减小），电梯由较慢变为较快运行，即此时应将衔铁被吸下，为使电路中电流保持0.2A，应增大变阻器连入阻值，由图知滑片应向右移动；
（2）若人离电梯口2m时，Rx′=14Ω，滑动变阻器连入电路的阻值最小时，电流最大为0.2A，电梯才能由较慢变为较快运行，此时的电源电压最小，
U′=I（R线圈+Rx′）=0.2A×（2Ω+14Ω）=3.2V．
此题主要考查的是学生对欧姆定律和串联电路特点的理解和掌握，弄明白电路原理是解决此题的关键．
17、6N 1.5×103kg/m3
【解析】
物体在浸入水中之前，受到重力和拉力的作用，并且这两个力是一对平衡力，由图像知，；当物体完全浸没时，拉力F＝3N，则完全浸没时的浮力为，此时物体完全浸没，所以浮力最大；由得，物体的体积：；物体的质量；物体的密度：。
三、作图、实验与探究题（本大题包括5小题，共34分）
18、
【解析】
细木棒的重力G=mg=0.5kg×9.8N/kg=4.9N，均匀木棒的中心为木棒的重心，从重心沿竖直向下的方向画一条带箭头的线段，即为重力的示意图；从支点O作重力作用线的垂线，垂线段的长即为重力的力臂l，如图所示：
19、
【解析】
由实物图可知，两灯泡并联，开关S1控制整个电路，S2控制L2，根据实物图完成电路图即可．
【详解】
电流从正极开始分支，一支经灯泡L1，另一支经开关S2、灯泡L2，然后两支汇合共同经过开关S1回到电源负极．如图所示：
20、煤油 煤油比热容小 越多 B 串联
【解析】
（1）电流产生的热量不能用眼睛直接观察，通过温度计示数变化来反映，这是转换法。本实验中是通过温度计示数变化来判断电流产生的热量多少；因为煤油的比热容比水的比热容小，相同质量的煤油和水比较，吸收相同的热量，煤油升高的温度多，在短时间内用煤油做实验效果更明显，便于观察；
（2）本实验应用了控制变量法，从实验表格中数据可以看出：通电时间和电阻相同时，通过电阻的电流越大，升高的温度量越大，由转换法知道，电流产生的热量越多；
（3）电流产生的热量跟电流大小、电阻大小、通电时间有关。探究电流产生热量多少跟电阻的关系，控制电流和通电时间不变，改变电阻的大小。由于串联电路中电流处处相等，通电时间相同，所以选择乙图中的B烧瓶与甲图中的烧瓶电阻串联。
21、速度 A B被撞的距离大小 高度 当物体质量相同时，物体的速度越大，动能越大 相同
【解析】
（1）动能的大小与物体的质量和速度都有关系，因此探究“物体动能的大小与什么因素有关？”的实验中，由图知，只有一个小球，是要探究的是物体动能的大小与速度的关系；
（2）该实验研究的主体是小球A，研究的是小球A动能的大小与速度和质量的关系；
（3）该实验中小球动能的大小是通过B被撞距离的远近体现的，B被撞的越远，说明小球的动能越大，被撞的越近，说明小球的动能越小，这里采用了转换法的思想；
（4）该实验物体的速度是指物体A从斜面上静止滚下与物体B碰撞时碰撞前A的速度，这个速度的大小是通过控制小球A在斜面上的高度改变的；
（5）同一物体A从斜面高处滚下，高度越大，物体B被撞得越远，说明动能越大，可得结论为：当物体质量相同时，物体的速度越大，动能越大；
（6）为了研究物体动能与物体质量的关系，实验中应多次让不同质量的物体从斜面同一高度上静止滚下，控制小球的速度相同，应改变物体A的质量．
【考点定位】
探究影响物体动能大小的因素
22、10.0 主光轴 放大 投影仪 B 远视
【解析】
（1）老师让同学将凸透镜正对着天花板上亮着的日光灯并上下移动，直到平放在水平桌面上的白纸上得到清晰的日光灯的像，此时用刻度尺测出像到凸透镜的距离为10.0cm，根据凸透镜成像的规律知，此时物距大于二倍焦距，像距为一倍到二倍焦距之间，当物距远大于二倍焦距时，像距会非常接近焦距，即该凸透镜的焦距近似为10cm．
（2）将蜡烛、凸透镜、光屏依次摆在光具座上，为了使蜡烛的像成在光屏中央，应调节烛焰和光屏的中心位于凸透镜的主光轴上．
（3）如图甲所示，光屏上呈现清晰的像，此时物距小于像距，则像放大，故此像的性质是倒立放大的实像，这是投影仪的成像原理．
（4）如图乙，保持蜡烛位置不变，移动透镜至16cm刻度线处，此时物距小于焦距，成正立放大的虚像，像与物体位于凸透镜的同侧，物体、像、凸透镜在一条直线上，所以人眼应按图中B观察方法可观察到烛焰的像．
（5）如图丙，在烛焰和凸透镜之间放一副眼镜，发现光屏上原来清晰的像变模糊了，将光屏向透镜移近适当距离后光屏上再次呈现清晰的像，说明像距变小了，则眼镜对光线起到了会聚的作用，应为凸透镜，所以该眼镜是远视眼镜．
点睛：凸透镜成像规律的实验是常考试的内容，要掌握成像时物距和像距变化的特点，当物距增大时，像距减小，像也会变小，这里的像变小，是与之前比变小，要比较像与物体的大小，要看像距和物距的比较，像距大于物距，像就放大．
四、计算题（本大题包括2小题，共22分．解答时应写出必要的文字说明、公式和重要的演算步骤，只写出最后答案的不能得分）
23、（1） ；（2） ；（3）
【解析】
（1）由照明灯炮标有“36V1A”含义，由欧姆定律I=，求照明灯炮正常发光时的电阻：
（2）分析电路的连接，由灯正常发光，判断电源电压；由并联电路电流的规律，求通过R的电流；
（3）根据P=UI求整个电路消耗的电功率．
【详解】
(1)照明灯炮,规格为“36V1A”,表示灯的额定电压为36V,额定电流为1A,由欧姆定律I=得照明灯炮正常发光时的电阻：
RL===36Ω；
(2)原电路中，L与R并联，电流表测量总电流，因灯正常发光，故电源电压为36V，通过灯的电流为1A，由并联电路电流的规律，通过R的电流：
IR=I−IL=1.5A−1A=0.5A；
(3)整个电路消耗的电功率：
P=UI=36V×1.5V=54W.
24、（1）2.9×105N；（2）7.25×104Pa；（3）7.2×107J．
【解析】
（1）突击车静止在水面上时处于漂浮状态，受到的浮力和自身的重力相等，即浮力是：F浮=G=mg=2.9×104 kg×10N/kg=2.9×105 N；
（2）突击车停在水平地面上，对地面的压力是：F=G=2.9×105 N，
对地面的压强是：
（3）由 知道，突击车在海上以最大速度行驶0.8km行驶的时间是：=0.02h=72s，
由 知道，发动机做的功是：W=Pt=106 W×72s=7.2×107 J。
距离/m
3
2.5
2
1.8
1.5
1.2
1
0.8
0.6
0.4
0.2
电阻Rx/Ω
15
14.5
14
12
10
8
6
4
3
2.5
2.3
实验次数
电流/A
通电时间/s
电阻/Ω
温度升高量/℃
1
0.3
30
10
1.5
2
0.6
30
10
6.0
