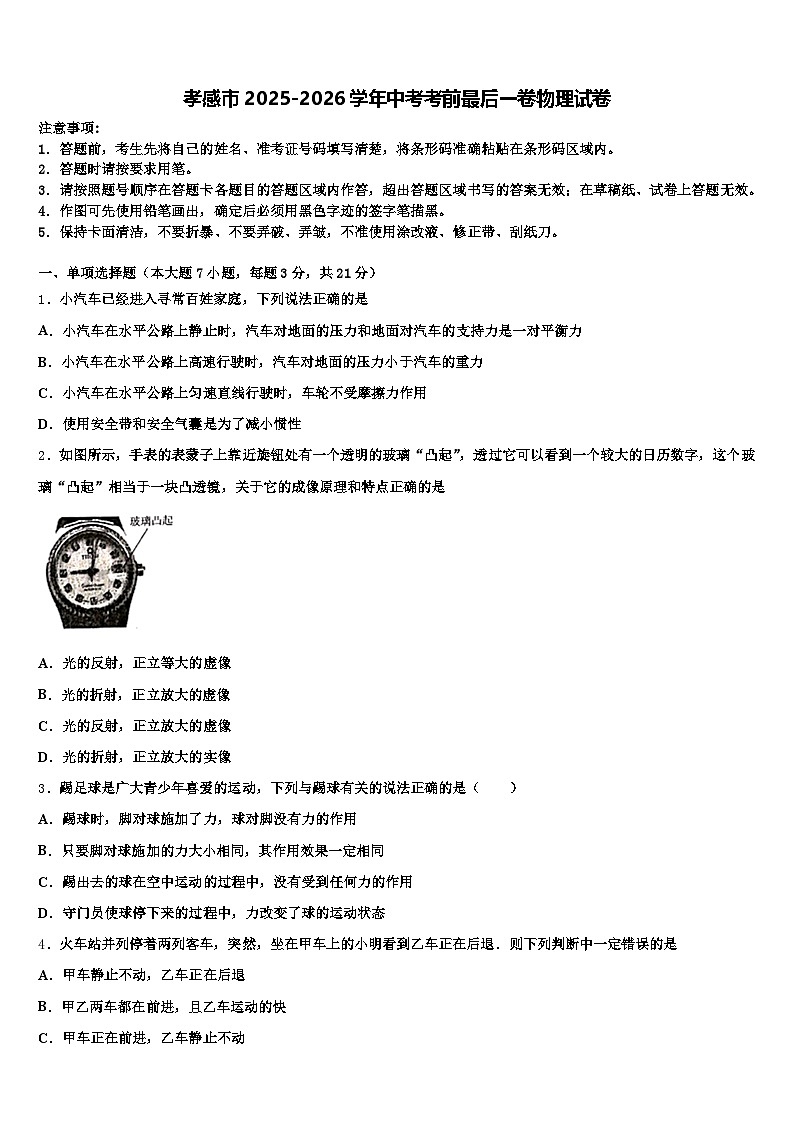

孝感市2025-2026学年中考考前最后一卷物理试卷（含答案解析）

这是一份孝感市2025-2026学年中考考前最后一卷物理试卷（含答案解析），共20页。试卷主要包含了答题时请按要求用笔，我们经常看到这样的现象等内容，欢迎下载使用。
1．答题前，考生先将自己的姓名、准考证号码填写清楚，将条形码准确粘贴在条形码区域内。
2．答题时请按要求用笔。
3．请按照题号顺序在答题卡各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试卷上答题无效。
4．作图可先使用铅笔画出，确定后必须用黑色字迹的签字笔描黑。
5．保持卡面清洁，不要折暴、不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、单项选择题（本大题7小题，每题3分，共21分）
1．小汽车已经进入寻常百姓家庭，下列说法正确的是
A．小汽车在水平公路上静止时，汽车对地面的压力和地面对汽车的支持力是一对平衡力
B．小汽车在水平公路上高速行驶时，汽车对地面的压力小于汽车的重力
C．小汽车在水平公路上匀速直线行驶时，车轮不受摩擦力作用
D．使用安全带和安全气囊是为了减小惯性
2．如图所示，手表的表蒙子上靠近旋钮处有一个透明的玻璃“凸起”，透过它可以看到一个较大的日历数字，这个玻璃“凸起”相当于一块凸透镜，关于它的成像原理和特点正确的是
A．光的反射，正立等大的虚像
B．光的折射，正立放大的虚像
C．光的反射，正立放大的虚像
D．光的折射，正立放大的实像
3．踢足球是广大青少年喜爱的运动，下列与踢球有关的说法正确的是（ ）
A．踢球时，脚对球施加了力，球对脚没有力的作用
B．只要脚对球施加的力大小相同，其作用效果一定相同
C．踢出去的球在空中运动的过程中，没有受到任何力的作用
D．守门员使球停下来的过程中，力改变了球的运动状态
4．火车站并列停着两列客车，突然，坐在甲车上的小明看到乙车正在后退．则下列判断中一定错误的是
A．甲车静止不动，乙车正在后退
B．甲乙两车都在前进，且乙车运动的快
C．甲车正在前进，乙车静止不动
D．甲车正在前进，乙车正在后退

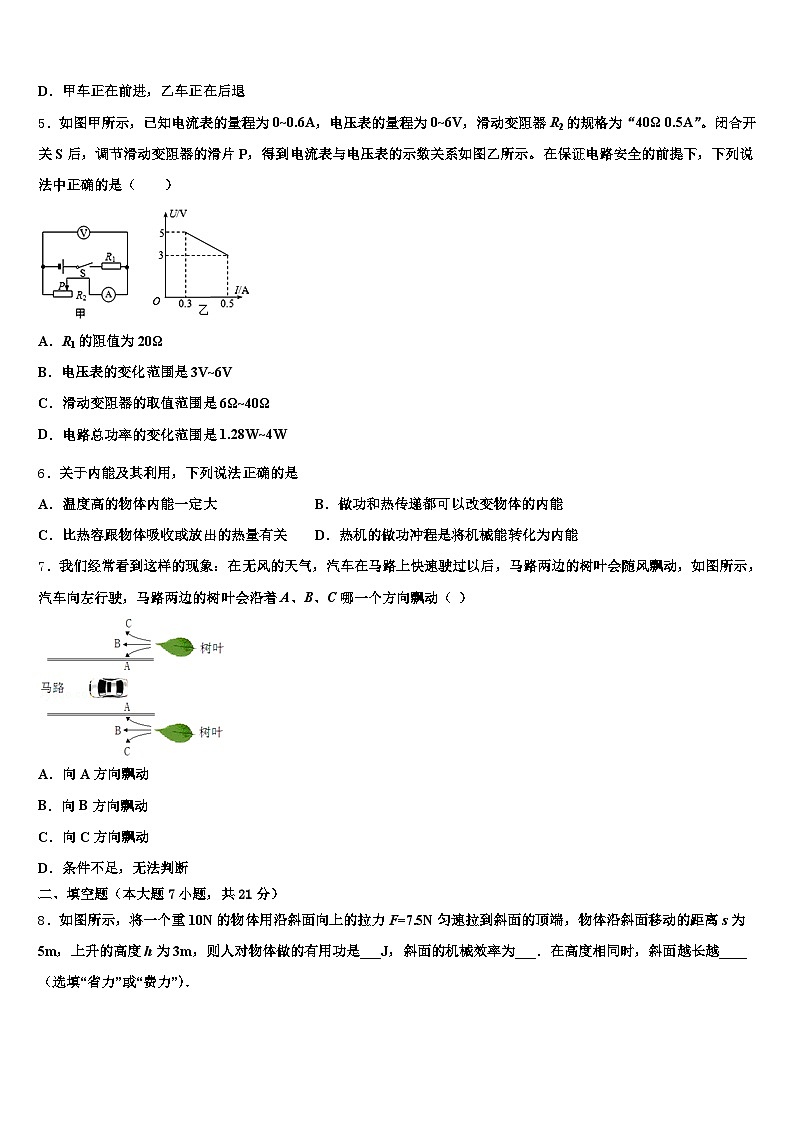

5．如图甲所示，已知电流表的量程为0~0.6A，电压表的量程为0~6V，滑动变阻器R2的规格为“40Ω 0.5A”。闭合开关S后，调节滑动变阻器的滑片P，得到电流表与电压表的示数关系如图乙所示。在保证电路安全的前提下，下列说法中正确的是（ ）
A．R1的阻值为20Ω
B．电压表的变化范围是3V~6V
C．滑动变阻器的取值范围是6Ω~40Ω
D．电路总功率的变化范围是1.28W~4W
6．关于内能及其利用，下列说法正确的是
A．温度高的物体内能一定大B．做功和热传递都可以改变物体的内能
C．比热容跟物体吸收或放出的热量有关D．热机的做功冲程是将机械能转化为内能
7．我们经常看到这样的现象：在无风的天气，汽车在马路上快速驶过以后，马路两边的树叶会随风飘动，如图所示，汽车向左行驶，马路两边的树叶会沿着A、B、C哪一个方向飘动（ ）
A．向A方向飘动
B．向B方向飘动
C．向C方向飘动
D．条件不足，无法判断
二、填空题（本大题7小题，共21分）

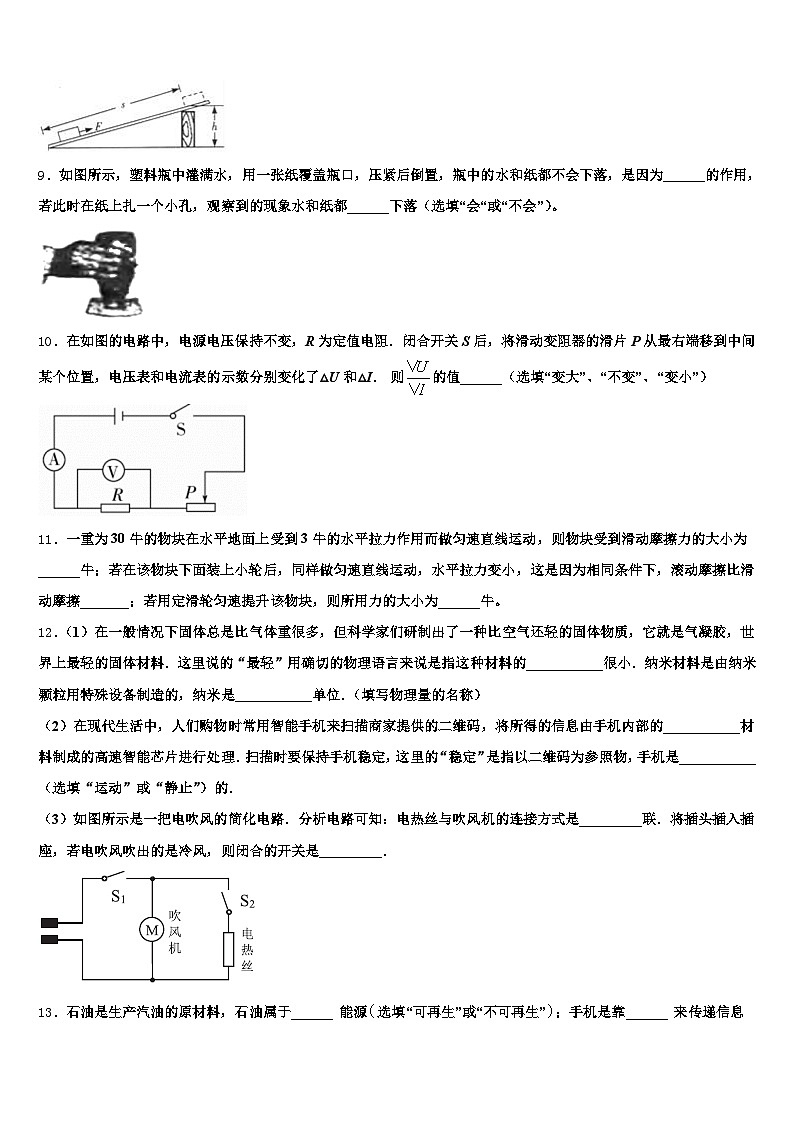

8．如图所示，将一个重10N的物体用沿斜面向上的拉力F=7.5N匀速拉到斜面的顶端，物体沿斜面移动的距离s为5m，上升的高度h为3m，则人对物体做的有用功是___J，斜面的机械效率为___．在高度相同时，斜面越长越____（选填“省力”或“费力”）．
9．如图所示，塑料瓶中灌满水，用一张纸覆盖瓶口，压紧后倒置，瓶中的水和纸都不会下落，是因为______的作用，若此时在纸上扎一个小孔，观察到的现象水和纸都______下落（选填“会“或“不会”）。
10．在如图的电路中，电源电压保持不变，R为定值电阻．闭合开关S后，将滑动变阻器的滑片P从最右端移到中间某个位置，电压表和电流表的示数分别变化了△U和△I． 则的值______（选填“变大”、“不变”、“变小”）
11．一重为30牛的物块在水平地面上受到3牛的水平拉力作用而做匀速直线运动，则物块受到滑动摩擦力的大小为______牛；若在该物块下面装上小轮后，同样做匀速直线运动，水平拉力变小，这是因为相同条件下，滚动摩擦比滑动摩擦_______；若用定滑轮匀速提升该物块，则所用力的大小为______牛。
12．（1）在一般情况下固体总是比气体重很多，但科学家们研制出了一种比空气还轻的固体物质，它就是气凝胶，世界上最轻的固体材料．这里说的“最轻”用确切的物理语言来说是指这种材料的___________很小．纳米材料是由纳米颗粒用特殊设备制造的，纳米是___________单位．（填写物理量的名称）
（2）在现代生活中，人们购物时常用智能手机来扫描商家提供的二维码，将所得的信息由手机内部的___________材料制成的高速智能芯片进行处理．扫描时要保持手机稳定，这里的“稳定”是指以二维码为参照物，手机是___________（选填“运动”或“静止”）的．
（3）如图所示是一把电吹风的简化电路．分析电路可知：电热丝与吹风机的连接方式是_________联．将插头插入插座，若电吹风吹出的是冷风，则闭合的开关是_________．
13．石油是生产汽油的原材料，石油属于______ 能源选填“可再生”或“不可再生”；手机是靠______ 来传递信息的，其在空气中的传播速度为______m/s。
14．验钞机能检验人民币的真伪，它的原理是利用__________使荧光物质发光．卫星能对各地秸秆燃烧情况进行监控，其原理是物体温度越高，所辐射的__________越强，人们__________（能/不能）直接用眼睛观察这种光．
三、作图题（共7分）
15．如图所示，请根据平面镜成像特点，在图中作出“眼睛通过玻璃板看到烛焰顶端”的光路图．
（_____）
16．如图所示，请画出热气球在竖直方向加速上升时的受力示意图（忽略空气阻力）。
17．请作出图中，滑轮组最省力的绕线方法．
（_____）
四、实验题（本大题共5小题，共20分）
18．探究水的沸腾”实验中，小华使用的实验装置如图甲所示，根据实验数据作出“温度时间”图象如图乙．
实验中所用温度计是根据液体的______原理制成的．
从图乙中可知实验测得水的沸点是______，说明此时实验室中的大气压______选填“小于”、“大于”或“等于”标准大气压．
水在沸腾过程中，图a、b所示的是观察到的两种情景，其中水沸腾时的情景为______填“a”或“b”
水在沸腾过程中温度将______选填“升高”、“降低”或“不变”，并看到有“白气”不断冒出，这些“白气”是由于水蒸气______填写物态变化名称而产生的．
该同学按实验步骤进行了正确操作，但发现从开始加热到水沸腾这段时间过长，出现这一现象的原因可能是______写出一种原因即可，解决的办法是______．
19．小刚同学在做“用伏安法测电阻”的实验中，设计出了如图甲所示的电路图，图乙是未连接完整的实物图，用到的实验器材有：两节新的干电池、电压表、电流表、滑动变阻器、开关、导线若干。
（1）请你按图甲所示的电路图，以笔画划线代替导线，将图乙中的电路连接完整；
（_________）
（2）实验前为了保护电路，滑动变阻器的滑片应置于_____端（选填“A”或“B”）；
（3）闭合开关，无论怎样移动滑片P发现电压表无示数，电流表有示数，其原因可能是_____（填符号）；
A．滑动变阻器R断路 B．滑动变阻器P短路 C．Rx断路 D．Rx短路
（4）排除故障后，当电压表示数为2.5V时，电流表示数如图丙所示，则通过Rx的电流大小为_____A，它的阻值是_____Ω（结果保留1位小数）：
（5）某小组的同学分别读取电压表和电流表的示数为U1、I1，结果发现他们实验时误将电压表与滑动变阻器并联，但也能算出电阻Rx的阻值，其表达式为Rx＝_____。
20．在做“探究杠杆的平衡条件”的实验中:
小枫同学将杠杆中点置于支架上,这时发现杠杆的右端上翘,他应将杠杆两端的平衡螺母向_____(选填“左”或“右”)调节,使杠杆保持_____．如图所示,该同学在杠杆左端图示位置挂上3个钩码,每个钩码的质量是50g,为使杠杆在水平位置平衡,他在图中A处施加一个竖直向上的力F1，F1的大小为_____N．
21．小代学完电学后惊奇地发现，如图所示的电路图更换不同的元件就可以进行不同的探究实验．
（1）在元件处若接上未知定值电阻可以测定未知定值电阻的阻值，其实验原理是：_____．
（2）在元件处若接上小灯泡可以测定小灯泡的额定电功率，其实验原理是_____．
（3）将元件处接上定值电阻也可探究“电流大小与电压、电阻的关系”．小代在探究“电流大小与电阻的关系”时，他先用5Ω的定值电阻进行实验，闭合开关后移动滑片，此时电流表的示数如图乙所示，则电路中的电流为_____A；再将5Ω的定值电阻换成10Ω定值电阻进行实验，移动滑片直至电压表示数为_____V，并记录电流表的示数．
22．立志考一中的刘昱挥同学在做“测量小灯泡电功率”的实验时，连接了如图甲所示的电路，实验前观察小灯泡上标有“2.5V”字样，电源电压恒为3V．
（1）他检查电路连接，发现有一根导线连接错了，请你在甲图中应改动的导线上打“×”，并用笔画线代替导线画出正确的接法．
（_______）
（2）改正连接后，闭合开关，电流表的示数为0.11A，电压表的示数如图乙所示，则电压表的示数为________V，此时滑动变阻器的连入电路中电阻为_________Ω.（保留1位小数）
（3）改变变阻器滑片的位置，测得多组对应的电压、电流值，如下表所示，由测得数据可知，小灯泡的正常发光时的功率为__________W．请根据此设计的表格和实验记录，说出方案设计中存在的一个问题：_________________________．
（4）分析表中数据，发现第_________次实验数据有误．请在图丙中画出小灯泡的I-U关系图像．
（_______）
（5）昱挥同学思考后觉得：用定值电阻来替代某一电表也能测出小灯泡正常发光时的功率，并设计了四个电路图，其中正确的是________．
A． B． C． D．
五、计算题（本大题共2小题，共13分）
23．某电饭锅简化电路如图甲所示，R1和R2均为定值电热丝，S、S1为自动开关，煮饭时，把电饭锅接入220V电路中，电路中总电流随时间变化的图象如图乙所示．求：
电饭锅工作时的最大功率和最小功率；电热丝R2的阻值；若电压降低，S1断开，这时电路中的电流始终为1A，10min内电饭锅产生的热量．
24．如图所示的电路中，电源电压为18伏保持不变，电阻R1阻值为10欧．滑动变阻器R2上标有“50Ω1A”字样，电压表接“0～15V”量程．
(1)闭合电键，将滑片P移到某一位置时，电流大小为0.5安．求电路中的总功率和电压表的示数；
(2)若用电阻R3来替换R1，不改变电表的量程，确保电路所有元件均安全使用的情况下．要求：在移动滑动变阻器滑片的过程中，电路中的最大电流恰好是最小电流的3倍，求满足要求的R3的阻值．
六、综合能力题（本大题共3小题，共18分）
25．在图所示的电路中, 电源电压保持6V 不变, R1 的阻值为10Ω．闭合开关S,电压表的示数如图所示．
求通过电阻R1 的电流； 求电阻R2 的阻值； 现有阻值分别为2Ω、10Ω、50Ω、100Ω 的四个定值电阻, 请选择其中一个定值电阻替换电路中的电阻R2 , 要求: 电压表选择合适的量程后, 闭合开关S，能使电压表指针偏离到图所示电压的一半．请判断: 所提供的四个定值电阻是否符合要求, 若有符合，请具体说明是哪个电阻，并指出电压表所选用的量程； 若不符合, 请说明理由．
26．如图所示，是一个照明系统模拟控制电路．已知电源电压U =4.5V，定值电阻R1=5Ω，滑动变阻器R2上标有“25Ω 1A”字样，R3为光敏电阻，其阻值随光照度的变化遵循某一规律，部分数据如下表所示（相同条件下，光越强，光照度越大，光照度单位为勒克斯，符号为lx，白天光照度大于3lx）．当R1两端电压低至0.5V时，控制开关自动启动照明系统（不考虑控制开关对虚线框内电路的影响）．利用该装置可以实现当光照度低至某一设定值E0时，
照明系统内照明灯自动工作．
标有“6V 3W”字样的照明灯，正常工作时的电流为多大？闭合开关S，将滑片P移至b端，求E0为多少？要使E0="1.2" lx，则R2接入电路的电阻应调为多大？若环境的光照度降至1.2 lx时能保持5min不变，求这段时间内R2消耗的电能．本系统可调E0的最小值是 lx．
27．随着经济水平的不断提高，小汽车越来越多地走进了我市普通家庭。下表为小军家小汽车的相关数据：
（1）汽车发动机是汽油机，从能源可否再生来看，汽油是________ 能源；发动机工作时，________ 冲程将内能转化为机械能。 该车静止在水平地面上时，对地面的压强为多少Pa_____？（g=10N/kg）（c水=4.2×103J/（kg℃）） 综合油耗表示以经济速度在相应路面上每行驶100km所消耗的燃油体积，是衡量汽车发动机效率的重要标志之一，假若该车在高速公路路面上以60kW的功率、100km/h的速度匀速行驶1 h，消耗汽油10L，求此时小汽车发动机的效率_____。（汽油密度ρ汽油=7.1×103kg／m3 ． 汽油热值q汽油=4.6×107J/kg） 结合生活经验和所学知识，请你就如何降低汽车油耗提一点建议_______。
参考答案
一、单项选择题（本大题7小题，每题3分，共21分）
1、B
【解析】
（1）二力平衡的条件：大小相等、方向相反、作用在一条直线上、作用在一个物体上；
（2）流体压强与流速的关系：流速越大，压强越小；
（3）小汽车在水平公路上匀速直线行驶时，所受牵引力与摩擦力平衡；
（4）一切物体都有惯性，惯性只有与质量有关．
【详解】
A、汽车静止在路面上时，汽车对地面的压力和地面对汽车的支持力，二力作用在不同的物体上，因此二力不是一对平衡力，故A错误；
B、小汽车高速行驶时，小汽车上方空气流动大于下方的空气流动，因此小汽车在竖直方向上受支持力和空气向上的托力的作用，因此小汽车对路面的压力小于汽车的重力，故B正确；
C、根据摩擦力产生的条件可知，汽车在水平公路上匀速直线行驶时，受到摩擦力的作用，只是所受牵引力与摩擦力大小相等、方向相反、在同一直线上，在同一物体上是一对平衡力，故C错误；
D、惯性只有与质量有关，质量不变，惯性不变，故使用安全带和安全气囊不是为了减小惯性，而是为了减小由于惯性带来的危害，故D错误．
故选B．
2、B
【解析】
玻璃“凸起”中间比边缘厚是凸透镜，其作用相当于一个放大镜，成像原理是光的折射，日历数字在凸透镜的一倍焦距以内，则成正立、放大的虚像．故B正确，ACD错误．
3、D
【解析】
A.物体间力的作用是相互的，所以踢球时，脚对球施加了力，球对脚也施加力的作用，选项A说法错误；B.力的作用效果与力的大小、方向、作用点有关，脚对球施加的力大小相同，其作用效果不一定相同，选项B说法错误；C.踢出去的球在空中运动的过程中，受到重力的作用，选项C说法错误；D.守门员使球停下来的过程中，速度大小发生了改变，故力改变了球的运动状态，选项D说法正确．
4、B
【解析】
由“坐在甲车上的小明看到乙车正在后退”可知，此题研究的是乙车的运动状态，根据运动和静止的相对性，欲判断乙车是向后运动的，首先应考虑到乙车与所选参照物之间的相对位置肯定发生了变化，并存在以下几种情况：
甲车静止不动，乙车正在后退；甲车正在前进，乙车静止不动；甲车正在前进，乙车正在后退；甲乙两车都在后退，但乙车的速度大于甲车的速度；甲乙两车都在前进，但乙车的速度小于甲车的速度．故ACD选项都是正确的，不符合题意．
若甲乙两车都在前进，且乙车运动的快，则坐在甲车上的小明会看到乙车正在前进，故B错误，符合题意．
5、B
【解析】
根据图像，利用串联电路特点和欧姆定律，求出电源电压和电阻R1的值，根据变阻器铭牌和电表的量程，求出变阻器接入电路的阻值范围，由求电路的总功率。
【详解】
A．由甲图知道，R1 与R2 串联，电压表测R2 的电压，根据串联电路特点，由图乙可知
------①
------②
由①②解得：R1 =10Ω，U=8V，故A错误；
BCD．由滑动变阻器R2的规格为“40Ω 0.5A”，当移动滑片使电流表示数达到I大=0.5A时，变阻器接入电路的电阻最小，电压表的示数最小，由P=UI可得此时电路的总功率最大，则电压表的示数最小为
变阻器接入电路的最小电阻
电路的最大总功率
根据串联电路的分压特点，变阻器接入电路的电阻越大，其两端电压越高，最高电压不超过6V，定值电阻R1两端的电压为
此时的总电流为
滑动变阻器的最大电阻为
电路的最小功率为
综上所述，电压表的变化范围是3V~6V；滑动变阻器的取值范围是6Ω~30Ω；电路总功率的变化范围是1.6W~4W，故B正确、CD错误。
故选B。
6、B
【解析】
试题分析：（1）内能是分子势能和分子动能的总和．其影响因素包括：
①材料（分子种类）；②温度（分子动能）；③状态、体积（分子势能）；④质量（分子数量）．
（2）做功和热传递在改变物体的内能上是等效的．
（3）比热容是物质的一种特性，和物体吸收热量的多少、温度的高低、质量的大小都没有关系，只与物质的种类、状态有关．
（4）热机的做功冲程是将内能转化为机械能；压缩冲程是将机械能转化为内能；
解：A、在状态、质量不确定的情况下，温度高的物体内能不一定大，故A错误；
B、做功和热传递都可以改变物体的内能，故B正确；
C、每种物质都有自己的比热容，比热容与物体的质量、物体的温度变化和物体吸收热量的多少均无关；故C错误；
D、热机的做功冲程是将内能转化为机械能；压缩冲程是将机械能转化为内能；故D错误．
故选B．
【点评】该题考查了物体内能的改变、比热容的概念、热机中的能量转化等知识点，是一道综合题，但总体难度不大．
7、A
【解析】
根据流体压强与流速的关系有：流体在流动时，流速大的地方压强小，流速小的地方压强大。汽车在马路上快速驶过，马路中间空气流速快压强小，马路两边的流速小压强大。压强差向马路中间，所以马路两边的树叶会沿着A方向飘动。
故选A。
二、填空题（本大题7小题，共21分）
8、 30 80% 省力
【解析】试题分析：克服物体重力所做的功为有用功，则有用功：W有=Gh=10N×3m=30J；拉力做的总功：W总=Fs=7.5N×5m=37.5J；斜面的机械效率：η=×100%=×100%=80%；由功的原理可知，在高度相同时，斜面越长越省力。
【考点定位】有用功和额外功；斜面的机械效率
9、大气压 不会
【解析】
第一空．纸的下方受到大气压的作用，纸的上方受到瓶中水产生压强的作用，大气压远大于瓶中的水产生的压强，所以水和纸被大气压托着，不会下落。
第二空．若在纸上扎一个小孔，纸的下方受到大气压的大小没变，瓶中水产生压强大小也没变；大气压远大于瓶中的水产生的压强，所以水和纸不会落下来。
10、不变
【解析】
由电路图可知，定值电阻R与滑动变阻器串联，电压表测R两端的电压，电流表测电路中的电流，设滑片移动前后电路中的电流分别为I1、I2,则△I＝I2−I1，由I＝可得，电压表的示数分别为：U1＝I1R,U2＝I2R，电压表示数的变化量：△U＝U2−U1＝I2R−I1R＝(I2−I1)R＝△IR，即＝R，由于R为定值电阻,所以,不变．
由电路图可知，定值电阻R与滑动变阻器串联，电压表测R两端的电压，电流表测电路中的电流，设出滑片移动前后电路中的电流，根据欧姆定律表示出电压表示数的变化，然后得出答案．
11、3 小 30
【解析】
物体在3N水平拉力作用下做匀速直线运动，所以物体处于平衡状态，因此拉力和摩擦力是一对平衡力，大小相等，即f=F=3N；在减小摩擦力的方法中有一种是变滑动为滚动，所以在该物块下面装上小轮后，水平拉力变小，这是因为相同条件下，滚动摩擦比滑动摩擦小；定滑轮可以改变力的方向，但不省力，动滑轮不能改变力的方向，可以省力，所以用定滑轮提升该物体，所用力的大小等于物重30N。
12、密度 长度 半导体 静止 并 S1
【解析】
（1）最轻的固体材料中的“最轻”是指这种材料的密度小；纳米是长度单位；
（2）手机内部的高速智能芯片采用的是半导体材料制成的；扫描时要保持手机稳定，以二维码为参照物，手机的位置不变，是静止的；
（3）当开关S1、S2同时闭合，电动机与电热丝并联后接在电源上；若只闭合开关S1，断开开关S2，只有吹风机接入电路，电热丝不工作，电流只经过电动机，所以电吹风吹出的是冷风．
13、不可再生 电磁波 3×108
【解析】
石油属于化石能源，一旦消耗短时间内无法再生，所以是不可再生能源；电磁波可以传递信息和能量，手机是靠电磁波来传播信息的，其在空气中的传播速度为3×108m/s。
14、紫外线 红外线 不能
【解析】
验钞机能检验人民币的真伪,它的原理是利用紫外线使荧光物质发光．卫星能对各地秸杆燃烧情况进行监控，其原理是利用温度越高，辐射的红外线越强，人们不能直接用眼睛观察这种光．
三、作图题（共7分）
15、
【解析】
B点和眼睛C的连线与平面镜P相交于一点O，这就是光线的入射点，连接CO、OA并标出箭头，得到入射光线和反射光线，如图所示：
16、
【解析】解：因为热气球在竖直方向加速上升时，受到重力和浮力的作用，所以浮力大于重力，过热气球的重心，分别沿竖直向下和竖直向上的方向画一条带箭头的线段，用字母表示出来即可。如下图所示：
点睛：重力的方向竖直向下，浮力的方向竖直向上，由于热气球加速上升，因此受到浮力大于重力。
17、
【解析】
只有一个动滑轮，要求最省力，绳子先系在动滑轮的固定挂钩上，
绕过上面的定滑轮，再绕过动滑轮，如图所示．
四、实验题（本大题共5小题，共20分）
18、热胀冷缩 97 小于 a 不变 液化 水的质量太大 减少水的质量
【解析】
实验室常用温度计是根据液体热胀冷缩的原理制成的．
从图乙中可知，水温达到97℃时，不再升高，说明实验测得水的沸点是97，因为沸点随气压的降低而降低，所以说明此时实验室中的大气压小于标准大气压．
水在沸腾过程中，图a、b所示的是观察到的两种情景，沸腾前气泡上升过程中是变小的，沸腾后气泡上升变大，所以水沸腾时的情景为a图．
水在沸腾过程中继续吸热，而温度将不变，是沸腾的主要特点；看到有“白气”不断冒出，这些“白气”是由于水蒸气上升过程中周围温度降低，即水蒸气遇冷液化而形成的小水珠．
加热时间长的原因及解决办法：
从水吸热考虑，可能是水的质量大，升高时吸热多，所以时间长；解决办法减小水的质量即可；也可能是水的初温低，办法是用温度较高的热水实验；
从酒精灯的放热考虑，可能是火焰小，调大火焰，同时注意调整装置用外焰加热．
19、BD0.38.3
【解析】
（1）变阻器按一上一下接入电路中与电阻串联，如下图所示：
（2）实验前为了保护电路，滑动变阻器的滑片应置于阻值最大处的B端；
（3）由题知，闭合开关，无论怎样移动滑片P发现电压表无示数，电流表有示数，
A．若滑动变阻器R断路，整个电路断路，两表都没有示数，不符合题意；
B．若滑动变阻器R短路，电压表测电源电压，电流表测电路中的电流，两表都有示数，不符合题意；
C．若Rx断路，电流表没有示数，电压表串联在电路中测电源电压，有示数，不符合题意；
D．若Rx短路，电压表也被短路而无示数，电流表有示数，符合题意；
（4）排除故障后，当电压表示数为2.5V时，电流表示数如图丙所示，电流表选用小量程，分度值为0.02A，则通过Rx的电流大小为0.3A，由欧姆定律可得，它的阻值：；
（5）由题意可知电源电压为3V，将电压表与滑动变阻器并联，测得电压表的示数为U1，根据串联电路电压的规律，电阻Rx的电压为：Ux＝3V﹣U1，由欧姆定律可得，其表达式为：.
20、右 水平平衡 3
【解析】
(1)杠杆的右端上翘,说明杠杆重心左移,应将平衡螺母(左端和右端的均可)向右调节，直至重心移到支点处，使杠杆重力的力臂为零，这样就减小了杠杆的自重对实验的影响；(2) 钩码的重力：G＝mg＝0.05kg10N/kg-0.5N,在图中A处施加一个竖直向上的力F1，力臂即为OA，若杠杆上每格长为L，据杠杆的平衡条件可知,则F1×2L＝1.5×1N×4L,所以F1＝3N.
（1）杠杆的右端上翘，说明杠杆的重心在支点左侧，调节平衡螺母应使杠杆重心左移，这一调节过程的目的是为了使杠杆的自重对杠杆平衡不产生影响；（2）根据杠杆的平衡条件：F1L1＝F2L2，求F1的大小；
21、R＝P＝UI0.42
【解析】
（1）测定未知定值电阻的阻值的原理是：R＝；
（2）测定小灯泡的额定电功率的原理是：P＝UI；
（3）由图丙知，电流表使用0﹣0.6A量程，分度值0.02A，所以电路中电流为0.4A；
由欧姆定律可得定值电阻两端电压：U＝IR＝0.4A×5Ω＝2V，
探究电流大小与电阻关系时，应改变定值电阻的阻值，控制定值电阻两端电压不变，所以将5Ω的定值电阻换成10Ω定值电阻进行实验移动滑片直至电压表示数为2V，并记录电流表的示数．
22、 0.4 23.6 1.1 测量电功率无需取平均值且没有测量电压略大与额定电压时的功率 3 C
【解析】
（1）电压表并联在灯泡和滑动变阻器的两端，测灯泡和滑动变阻器的总电压，所以电压表的“−”接线柱和滑动变阻器左上端接线柱连接错误，应把电压表并联在灯泡两端，电压表的“−”接线柱和滑动变阻器的右下接线柱相连（或与灯泡左端接线柱相连），如下图：
（2）电压表使用的0∼3V，每一个大格代表1V，每一个小格代表0.1V，电压为0.4V，电压表测量的是灯泡的电压UL=0.4V，则滑动变阻器的电压为：U滑=U−UL=3V−0.4V=2.6V，则R滑===23.6Ω；
（3）有表知灯泡正常发光的电压为2.5V，电流为0.44A，则灯泡的额定功率为：P=UI=2.5V×0.44A=1.1W；灯泡的电功率随着电压和电流的变化而变化，不能求平均值，且没有测量电压略大于额定电压时的功率；
（4）根据表中的数据画出I−U关系图象，如图所示：
由图象知，第3次数据与其他几组差别较大，是错误的数据；
（5）A．灯泡与定值电阻并联，不能判断灯泡是否正常工作，故A错误；
B．闭合右边的开关，电压表上端为正接线柱，下端为负接线柱；只闭合左边的开关，电压表上端为负接线柱，下端为正接线柱，又不能更改电路，所以其中有一次电压表接线柱一定接反，不能读出电压表示数，故不能测出灯泡的额定功率，故B错误；
C．灯泡与定值电阻并联，通过开关的断开或闭合能测出干路电流和定值电阻的电流，当定值电阻的电流为IR=时，灯泡正常工作，则根据P=UI即可求出灯泡的额定功率，故C正确；
D．闭合左边的开关，电流表把灯泡短路，灯泡不发光；只闭合右边的开关，电流表把电阻短路；两个都闭合或断开时，电流表均无示数，测不出灯泡的额定电流，故D错误．
五、计算题（本大题共2小题，共13分）
23、（1）最大功率为660W，最小功率为440W；（2）220Ω；（3）6.6×104J
【解析】
试题分析：（1）由电路图可知，当S和S1都闭合时，电阻R1与R2并联，电路中的电流最大，由图乙可知，电路中的最大电流I大=3A，则电饭锅的最大功率：P大=UI大=220V×3A=660W，当开关S闭合、S1断开时，电路为R1的简单电路，电路中的电流最小，由图乙可知，电路中的最小电流I小=2A，则电饭锅的最小功率：P小=UI小=220V×2A=440W；（2）因并联电路中各支路独立工作、互不影响，所以，电阻R1与R2并联时，通过R1的电流为2A，因并联电路中干路电流等于各支路电流之和，所以，通过电热丝R2的电流：I2=I大﹣I小=3A﹣2A=1A，由I=可得，电热丝R2的阻值：R2===220Ω；（3）当开关S闭合、S1断开时，电路为R1的简单电路，则R1的阻值：R1===110Ω，电路中的电流始终为1A时，10min内电饭锅产生的热量：Q=I2R1t=（1A）2×110Ω×10×60s=6.6×104J．
【考点定位】欧姆定律的应用；电功率的计算；焦耳定律的计算公式及其应用
24、（1）9W， 13V；（2）9Ω或25Ω．
【解析】
（1）R1和R2串联，电压表测R2两端的电压，将滑片P移到某一位置时，I0.5A,R110Ω，R1两端的电压：U1IR10.5A10Ω5V,根据串联电路电压特点，U2UU118V5V13V, 电路中的总功率:PUI18V0.5A9W.(2)当R20时，电路中电流最大：Imax当R250Ω时，电路中电流最小：Imin ，据题意， ，解得R3，最小电流：Imin0.24A,R2两端的电压U2，未超过电压表量程，符合题意；另当电压表示数达到最大值15V时，电流最小，此时R3两端的电压为：U318V15V3V,最小电流：I ，电路中最大电流为1A ,据题意得：，解得：R39Ω,因此R3的阻值为9Ω或25Ω.
六、综合能力题（本大题共3小题，共18分）
25、（1）0.2A（2）20Ω（3）2Ω和50Ω符合要求
【解析】
试题分析：⑴∵电源电压为6伏， R1与R2串联，且电压表并联在R1两端
∴电压表示数为2伏，即R1两端电压U1为2伏 1分
∴I1＝＝＝0.2安 2分
⑵∴I2＝I1＝0.2安
∴U2＝U总-U1＝6伏-2伏＝4伏 1分
∴R2＝＝＝20欧 2分
⑶若电压表量程不换时，电压表指针偏离零刻度线的角度是原来的一半，则U1′为1伏
∴I1′＝＝＝0.1安
∴I2′＝I1′＝0.1安
∴U2′＝U总-U1′＝6伏-1伏＝5伏
∴R2′＝＝＝50欧 1分
若电压表量程更换时，电压表指针偏离零刻度线的角度是原来的一半，则U1′为5伏
∴I1′＝＝＝0.5安
∴I2′＝I1′＝0.5安
∴U2′＝U总-U1′＝6伏-5伏＝1伏
∴R2′＝＝＝2欧 1分
因此，在所提供的四个定值电阻中有两个电阻符合要求，
它们是2欧和50欧．
考点：欧姆定律的应用；串联电路的电压、电流特征．
点评：关键是欧姆定律和串联电路特征的灵活运用，第3问中看似较难，实则能分析清楚题意，分解为若干个小题进行解题，其实物理题大多都这样，所以注意练习，注重方法的掌握．
26、（1）标有“6V 3W”字样的照明灯，正常工作时的电流为0.5A；
（2）闭合开关S，将滑片P移至b端，则E0为2lx；
（3）要使E0=1.2lx，则R2接入电路的电阻应调为15Ω，这段时间内R2消耗的电能为45J；
（4）0.1．
【解析】解答：(1)由P＝UI 得,照明灯正常工作时的电流I＝ ;(2)闭合开关S，将滑片P移至b端，变阻器接入电路中的电阻最大，由题可知,当R1两端电压低至0.5V时，控制开关自动启动照明系统，因串联电路中各处的电流相等，所以,电路中的电流：I＝＝0.1A，电路中的总电阻：R总＝＝45Ω，因串联电路中总电阻等于各分电阻之和，所以,R3的阻值：R3＝R总−R1−R2＝45Ω−5Ω−25Ω＝15Ω，由表格数据可知,当R3＝15Ω时,E0的值为2lx；(3)由表格数据可知,光照度与光敏电阻R3阻值的乘积不变，由第一组数据可知,光照度与光敏电阻R3阻值的乘积E×R3＝0.5lx×60Ω＝30lx⋅Ω，当E0＝1.2lx时，此时光敏电阻的阻值：R′3＝30lx⋅Ω1.2lx＝25Ω，因启动照明系统的条件不变(启动照明系统时,控制电路中的电流恒为0.1A),则控制电路中的总电阻不变,所以,R2接入电路的电阻：R′2＝R总−R1−R′3＝45Ω−5Ω−25Ω＝15Ω；这段时间内R２消耗的电能W＝I2 R′2t＝(0.1A)2×15Ω×5×60s＝45J ;(4)由数据表可知光敏电阻的阻值越大E0 越小，控制电路中的总电阻不变，所以当R2接入为零时光敏电阻的阻值最大R3最大＝ R总−R1＝45Ω−5Ω＝40Ω，代入E0×R3最大＝0.5lx×60Ω＝30lx⋅Ω 解得E0的最小值是0.1lx
27、（1）不可再生（1分） 做功（1分） （2）2×105 pa
（3）66.7% （4）开车时不开窗等（答案合理均给分） （1分）
【解析】
试题分析：（1）不可再生能源（1分） 做功 （1分）
（2）该车静止在水平地面上时,压力等于重力，
即F=G=mg=1600kg×10N/kg=1.6×104N （1分）
对地面的压强为p===2×105 pa （1分）
（3）10L汽油的质量为m=ρ汽油×v=0.71×103kg/m3×10×10-3m3=7.1kg （1分）
这些汽油完全燃烧放出的热量为Q放=mq汽油=7.1kg×4.6×107J/kg=3.266×108J （1分）
汽车在这1h内做的功为W=Pt=60kW×1h=60×3.6×106J=2.18×108J （1分）
小汽车发动机的效率
（1分）
（4）降低汽车油耗的建议：
开车时不开窗；车上尽量少载不必要的东西，减小重力；保持正常的轮胎气压；尽量保持匀速行驶；有预见性的减速，少踩刹车；定期保养，保证车辆良好的润滑等。
考点：能源的分类；压强的大小及其计算；热量的计算；热机的效率．
点评：以小汽车为背景，考查了能源分类、汽油机四冲程中的能量转化热量的计算、压强的计算、热值、电能的计算、效率的计算，知识点多、综合性强，要求灵活运用所学知识，属于较难的题目．
实验次数
1
2
3
4
5
电压U/V
0.8
1.2
1.6
2.5
电流I/A
0.11
0.22
0.38
0.36
0.44
灯泡功率P/W
平均功率P/W
总质量：1600kg
额定功率：100kW
车轮与地面的总接触面积：8.0×10-2m2
水箱容量：5L
