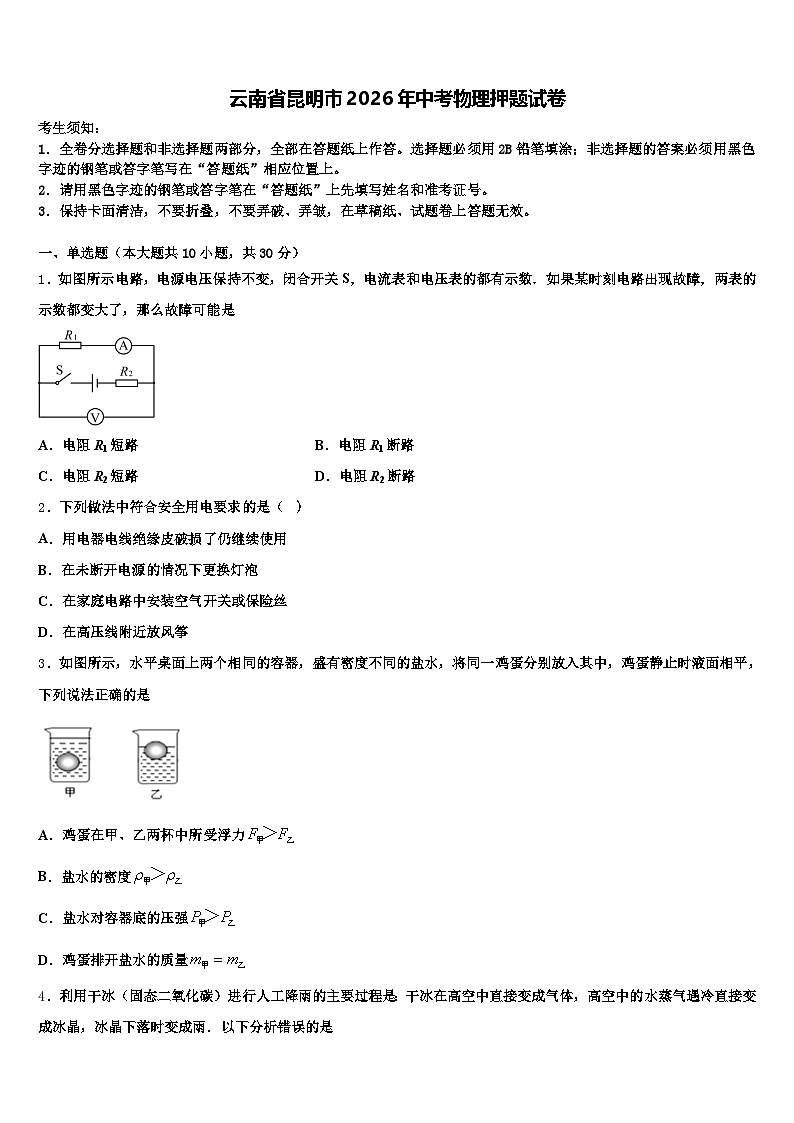

云南省昆明市2026年中考物理押题试卷（含答案解析）

这是一份云南省昆明市2026年中考物理押题试卷（含答案解析），共17页。
2．请用黑色字迹的钢笔或答字笔在“答题纸”上先填写姓名和准考证号。
3．保持卡面清洁，不要折叠，不要弄破、弄皱，在草稿纸、试题卷上答题无效。
一、单选题（本大题共10小题，共30分）
1．如图所示电路，电源电压保持不变，闭合开关S，电流表和电压表的都有示数．如果某时刻电路出现故障，两表的示数都变大了，那么故障可能是
A．电阻R1短路B．电阻R1断路
C．电阻R2短路D．电阻R2断路
2．下列做法中符合安全用电要求的是（ ）
A．用电器电线绝缘皮破损了仍继续使用
B．在未断开电源的情况下更换灯泡
C．在家庭电路中安装空气开关或保险丝
D．在高压线附近放风筝
3．如图所示，水平桌面上两个相同的容器，盛有密度不同的盐水，将同一鸡蛋分别放入其中，鸡蛋静止时液面相平，下列说法正确的是
A．鸡蛋在甲、乙两杯中所受浮力
B．盐水的密度
C．盐水对容器底的压强
D．鸡蛋排开盐水的质量

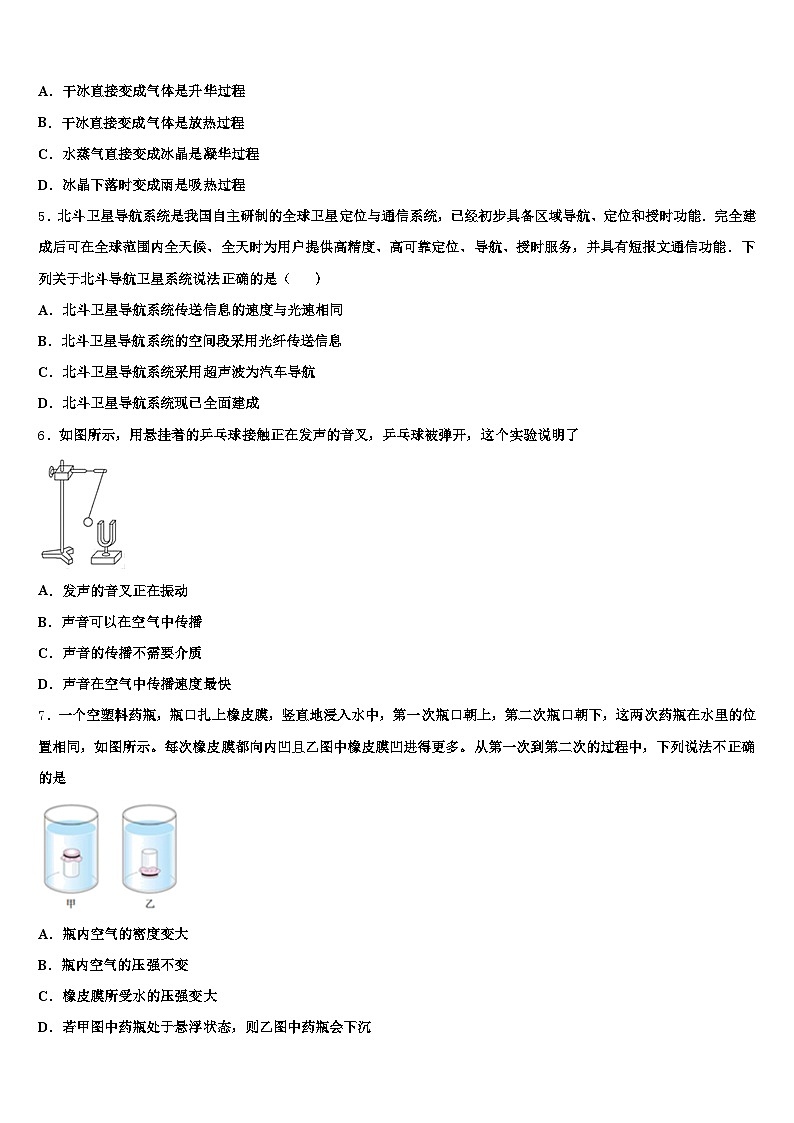

4．利用干冰（固态二氧化碳）进行人工降雨的主要过程是：干冰在高空中直接变成气体，高空中的水蒸气遇冷直接变成冰晶，冰晶下落时变成雨．以下分析错误的是
A．干冰直接变成气体是升华过程
B．干冰直接变成气体是放热过程
C．水蒸气直接变成冰晶是凝华过程
D．冰晶下落时变成雨是吸热过程
5．北斗卫星导航系统是我国自主研制的全球卫星定位与通信系统，已经初步具备区域导航、定位和授时功能．完全建成后可在全球范围内全天候、全天时为用户提供高精度、高可靠定位、导航、授时服务，并具有短报文通信功能．下列关于北斗导航卫星系统说法正确的是（ ）
A．北斗卫星导航系统传送信息的速度与光速相同
B．北斗卫星导航系统的空间段采用光纤传送信息
C．北斗卫星导航系统采用超声波为汽车导航
D．北斗卫星导航系统现已全面建成
6．如图所示，用悬挂着的乒乓球接触正在发声的音叉，乒乓球被弹开，这个实验说明了
A．发声的音叉正在振动
B．声音可以在空气中传播
C．声音的传播不需要介质
D．声音在空气中传播速度最快
7．一个空塑料药瓶，瓶口扎上橡皮膜，竖直地浸入水中，第一次瓶口朝上，第二次瓶口朝下，这两次药瓶在水里的位置相同，如图所示。每次橡皮膜都向内凹且乙图中橡皮膜凹进得更多。从第一次到第二次的过程中，下列说法不正确的是
A．瓶内空气的密度变大
B．瓶内空气的压强不变
C．橡皮膜所受水的压强变大
D．若甲图中药瓶处于悬浮状态，则乙图中药瓶会下沉

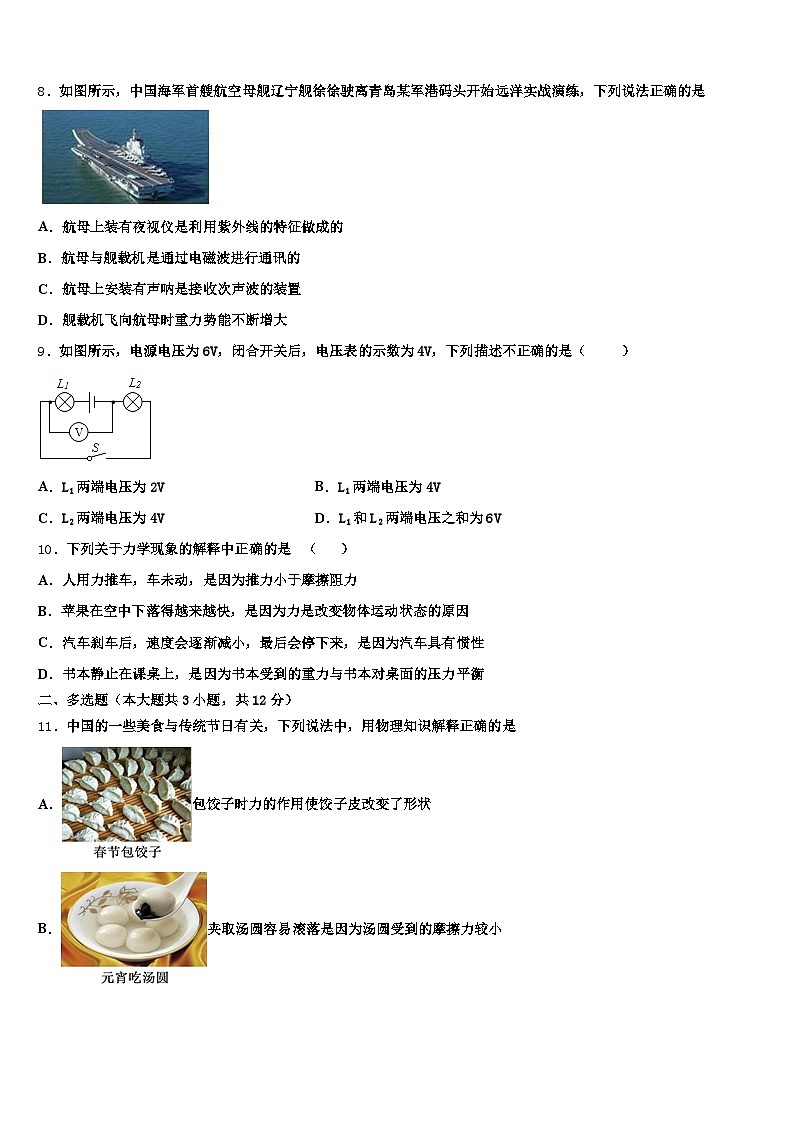

8．如图所示，中国海军首艘航空母舰辽宁舰徐徐驶离青岛某军港码头开始远洋实战演练，下列说法正确的是
A．航母上装有夜视仪是利用紫外线的特征做成的
B．航母与舰载机是通过电磁波进行通讯的
C．航母上安装有声呐是接收次声波的装置
D．舰载机飞向航母时重力势能不断增大
9．如图所示，电源电压为6V，闭合开关后，电压表的示数为4V，下列描述不正确的是（ ）
A．L1两端电压为2VB．L1两端电压为4V
C．L2两端电压为4VD．L1和L2两端电压之和为6V
10．下列关于力学现象的解释中正确的是 （ ）
A．人用力推车，车未动，是因为推力小于摩擦阻力
B．苹果在空中下落得越来越快，是因为力是改变物体运动状态的原因
C．汽车刹车后，速度会逐渐减小，最后会停下来，是因为汽车具有惯性
D．书本静止在课桌上，是因为书本受到的重力与书本对桌面的压力平衡
二、多选题（本大题共3小题，共12分）
11．中国的一些美食与传统节日有关，下列说法中，用物理知识解释正确的是
A．包饺子时力的作用使饺子皮改变了形状
B．夹取汤圆容易滚落是因为汤圆受到的摩擦力较小
C．粽子对盘的压力和桌面对盘的支持力是一对平衡力
D．如果将月饼带到月球上，它的质量会减小
12．如图甲所示，R1为定值电阻，滑动变阻器R2的滑片从a端滑到b端的过程中，R2消耗的电功率P与其两端电压U的关系图象如图乙所示，下列说法正确的是
A．R1的阻值为10Ω
B．R2的最大阻值为100Ω
C．电源电压为6V
D．该电路消耗的最大电功率为1.8W
13．甲、乙两同学从同一地点同时向相同方向做直线运动，他们通过的路程随时间变化的图象如图所示，由图象可知（ ）
A．在0～10s内，甲同学比乙同学运动的快
B．两同学在距离出发点100m处相遇
C．在10s～20s内，乙同学静止不动
D．在0～10s内，乙同学的速度为10m/s
三、填空题（本大题共5小题，共10分）
14．跳台滑雪比赛时（如图所示），运动员在跳台上的助滑道下滑过程中，运动员的重力势能不断转化为运动员的________能；于台端飞出后，由于运动员具有___________他会在空中继续向前飞行；同时他在空中始终受到竖直向下的_________力作用，因此他最终会落在低处的雪道上。
15． “粘”字常用来表述一些物理现象，例如：表面平滑的铅块紧压后会粘在一起，这是因为分子间有________；吸盘式挂衣钩能够“粘”在墙上是由于吸盘受到________的作用；刚从冰箱的冷冻室拿出的冰棒会“粘”住舌头是因为液体瞬间________的缘故；穿在身上的化纤衣服易“粘”毛绒是因为衣服带了________的缘故。
16．冬天室外比较寒冷，要使手的内能增加，温度升高有两种不同的途径，分别举例说明：（1）________________；（2）__________________。
17．如图所示的电阻箱的示数为________Ω．
18．一木块放在水平桌面上，如图所示，现用水平推力F将木块缓慢推动，使其一部分露出桌面（但未倾翻）．在此过程中，木块对桌面的压力_____（填“变大”“变小”或者“不变”），摩擦力_____，木块对桌面的压强_____（“变大”“变小”或者“不变”）
四、计算题（本大题共3小题，共29分）
19．为推进治污减霾，打好蓝天保卫战，我市目前已经上线使用M100纯甲醇作为车用燃料的新型出租汽车（如图所示）。若该车和车内乘客的总质量为2500kg，车轮与地面的总接触面积为0.05m2。当该车在水平路面上以20m/s的速度匀速行驶时，它受到的阻力约等于人和车总重的0.02倍，（已知M100纯甲醇的热值为2×107J/kg，密度约为0.8×103kg/m3，g取10N/kg）求：
（1）该出租车载着乘客静止时对地面的压强
（2）该车以20m/s的速度匀速行驶时的功率
（3）如果这款出租车以20m/s的速度匀速行驶，百公里耗油10L，发动机效率是多少？
20．体积为2×10﹣3米3的金属小球浸没在水中．求：
（1）小球排开水的体积V排．
（2）小球受到的浮力F浮．
21．五一长假期间，爸爸开车带着小惠从合肥市出发沿合巢芜高速到芜湖方特游玩，当汽 车以108km/h的速度在平直路面上匀速行驶时，汽车所受到阻力为1000N，汽车发动机的效率为30％，汽油的热值为1．6×107 J／kg(假设汽油完全燃烧)．求：
(1) 汽车以108km/h的速度匀速行驶时，牵引力的功率．
(2) 若汽车按照这种方式行驶，这次旅行全程往返300km，牵引力做的功是多少？小惠应该提醒爸爸至少要加汽油多少kg？
五、作图题（本大题共2小题，共4分）
22．按要求作图
如图所示，潜水员眼睛在水下A点处，B点有条小鱼，C点有只小鸟，D点是潜水员观察到小鸟像的位置，请画出潜水员观察鱼、鸟的光路图．
23．如图，一条长绳的一端固定在天花板上，另一端系一个小球做成一个摆．当球摆到图中所在位置时，画出小球所受重力和绳对小球拉力的示意图．
六、实验探究题（本大题共3小题，共15分）
24．小明用如甲图器材进行（一）、（二）两实验（其中电源为三节新电池，滑动变阻器铭牌标有“20Ω 1A”）：测量额定电压为3.8V的小灯泡的额定功率：
小明连接了如图甲的电路，开关闭合后，会看到灯泡________（选填“不发光”或“发光”）。经检查，发现有一条导线连接错误，请你在错误的导线上画“×”，并用笔画线代替导线画出正确的连线。小明改正错误后，闭合开关，调节滑动变阻器，当电压表示数为________V时，小灯泡正常发光，此时电流表的示数如图乙所示，则小灯泡的额定功率为_________W。 小明想用上述改正后正确实验的电路，来探究“电流与电阻的关系”，于是他取来5Ω、10Ω、15Ω、20Ω、25Ω、30Ω的六个定值电阻，用定值电阻替换小灯泡，同时把电压表的量程改接0～3V。正确替换后，进行实验，当用10Ω的定值电阻替换5Ω的定值电阻时，此时如果他马上闭合开关，会造成电压表损坏，正确的操作应该是先_______，再闭合开关，移动滑片P。根据前五个电阻的实验数据，小明绘制电流与电阻的图象如图丙，由图像可以得出：当导体两端的电压一定时，_________ 。小明把30Ω的电阻接入电路，无论如何移动变阻器的滑片，电压表都不能达到实验控制的_______V电压值，为了让这六个电阻都能顺利完成实验，下面方法不可行的是：______。
A．电源减少一节电池 B．把被控制的电压升高
C．换一个阻值更大的滑动变阻器 D．将电压表与滑动变阻器并联如果不对电路进行改动，只要把定值电阻两端电压控制________的范围内，同样能完成六组实验数据的测量。
25．晓彤和小雪在进行光学复习时，进行了如下探究实验．所用的凸透镜焦距为10cm请回答下列问题．
晓彤用图甲探究小孔成像的特点，小孔成像的原理是_____．小雪使用的器材如图乙所示．（刻度尺上标记着点，相邻两点间距为10cm）实验中，晓彤将凸透镜放在D点，保持凸透镜位置不动，想要在光屏上得到烛焰放大、清晰的像，接下来的最合理操作是_____．实验后，晓彤和小雪想到：小孔、凸透镜及平面镜都可以成像，它们所成像的性质有哪些异同呢？
a．请你对比小孔成像与平面镜成像，找出它们成像性质的相同点（写出一条）：_____．
b．请你对比小孔成像与凸透镜成像，找出它们成像性质的不同点（写出一条）：_____．
26．小明小组在测量滑轮组机械效率实验中，利用如图所示的滑轮组进行了4次测量，测得数据如下表所示．
（1）实验中应竖直向上_____拉动弹簧测力计．
（2）第4次实验测得弹簧测力计示数如图，是_____N，机械效率η＝_____%．
（3）比较第_____次实验，小组同学发现：同一滑轮组的机械效率与重物被提升高度无关；比较第3、4次实验数据可知，同一滑轮组，_____越大，机械效率越高：第4次拉力做的额外功与第3次相比_____（增大减小/不变）．
（4）在测拉力时，某同学觉得很难使测力计做匀速直浅运动，不便于读数，就让测力计处于静止状态时读数，测得的机械效率与实际相比_____（选填“偏大”、“偏小”或“不变”）．
（5）小强小组也按正确方法操作测量滑轮组的机械效率，如图是他实验中的情景，下表是他记录的一组数据．根据计算进行比较，发现表中数据的不合理之处是_____
参考答案
一、单选题（本大题共10小题，共30分）
1、C
【解析】
A. 如图，电压表与电阻R1并联，所以电阻R1短路后，电压表也被短路，不会有示数，故A错误；
B. 电阻R1断路后，电压表串联在电路中，电压表通过R2连接在电源两端，所以电压表有示数且接近电源电压，但因为电压表的电阻很大，所以电路中电流减小，即电流表示数会减小，故B错误；
C. 电阻R2短路后，电压表测量电源电压，示数增大，电路中的总电阻减小，根据可知，电流变大，即电流表示数变大，故C正确；
D. 电阻R2断路后，电路断路，两电阻示数都为零，故D错误；
故选C．
2、C
【解析】A. 用电器电线绝缘皮破损了仍继续使用，有触电的危险，且容易发生短路，故A错误；
B. 在未断开电源的情况下更换灯泡，人接触到火线会触电，不符合安全用电原则，故B错误；
C. 在家庭电路中安装空气开关或保险丝，在电流过大时，空气开关会跳闸自动切断电路，或保险丝熔断自动切断电路，符合安全用电原则，故C正确；
D. 在高压线附近放风筝，风筝容易缠绕在高压线上而发生危险，不符合安全用电原则，故D错误；
故选C。
点睛：重点是安全用电的常识，牢记安全用电中的四不，即不接触低压带电体，不靠近高压带电体，不弄湿用电器，不损坏绝缘层。
3、D
【解析】
A.甲中鸡蛋悬浮，此时，乙中鸡蛋漂浮，此时，因此，故A错误；
B.根据物体的浮沉条件可知，甲中鸡蛋悬浮，此时，乙中鸡蛋漂浮，此时，因此，故B错误；
C.因为鸡蛋静止时液面相且平，所以根据公式，可得，故C错误；
D.因为甲乙中鸡蛋所受浮力，且根据阿基米德原理，所以，故D正确。
4、B
【解析】
升华是指物质从固态直接变为气态的过程，它需要吸热；凝华是指物质从气态直接变为固态的过程，是放热过程；物质由固态变为液态叫熔化，需要吸热．干冰是一种非常容易升华的物质；当它升华时，会从周围空气吸收大量的热，选项A正确，选项B错误；干冰升华过程中吸收热量，导致空气温度急剧下降，使周围水蒸气放热凝华形成固态的小冰晶，C正确；冰晶在下落过程中吸收热量，由固态熔化成水，同时吸收热量，D正确，故选B．
5、A
【解析】
AB．北斗卫星导航系统是利用电磁波传送信息的，电磁波的速度与光速相同，都是3.0×108m/s，故A正确，B错误．
C．北斗卫星导航系统采用电磁波为汽车导航，故C错误；
D．由题，北斗卫星导航系统已经初步具备区域导航、定位和授时功能．完全建成后可在全球范围内全天候、全天时为用户提供服务，因此北斗卫星导航系统还没有全面建成，故D错误．
本题考查学生对卫星通信的了解和掌握，了解北斗卫星导航系统，增强民族自豪感．
6、A
【解析】
试题分析：本题是把音叉的振动转化为轻质小球的运动，这样可以把音叉的微小振动进行放大．
解：正在发声的音叉将乒乓球多次被弹开，说明音叉在振动，从而说明声音是由音叉的振动产生的，因此，本探究实验是研究声音产生原因的．
故选A．
【点评】本题主要考查学生对声音产生原因的了解，以及物理学法中的转换法的应用．
7、B
【解析】
A．乙图中橡皮膜凹进得更多，瓶内空气质量不变，体积被压小，故密度变大。故A正确，不符合题意。
B．乙瓶内空气的密度被压变大，则瓶内空气的压强变大。故B错误，符合题意。
C．乙图中橡皮膜朝下，浸入液体的深度大，橡皮膜凹的更明显，说明在液体密度一定时，液体压强随深度的增加而增大。故C正确，不符合题意。
D．若甲图中药瓶处于悬浮状态，则甲图药瓶的总密度等于水的密度；改为乙图后瓶内空气密度变大，则药瓶总密度大于水的密度，所以会下沉。故D正确，不符合题意。
8、B
【解析】
A．夜间人的体温比周围环境的温度高，人辐射的红外线比它们强，人们根据这个原理制成了夜视仪，故A错误；
B．由于电磁波可以传递信息，所以，舰载机与航母之间是通过电磁波联系的，故B正确；
C．舰艇上安装的声呐能发出超声波，靠这种波的回声来确定目标和距离，故C错误；
D．舰载机飞向航母时，飞机的高度减小，质量不变，重力势能减小，故D错误．
9、B
【解析】
由图可知，L1、L2串联，电源电压为6 V，故开关闭合后，两个灯泡的总电压是6 V，
电压表测L2两端的电压，则L2两端的电压：.
因为两灯串联，根据串联电路电压关系，
则L1两端的电压：．所以B错误，ACD正确．
故选ACD
10、B
【解析】
人用力推车，车未动，车处于静止状态，推力和摩擦力是一对平衡力，大小相等，故A错误．
苹果受重力作用在空中下落得越来越快，是因为力是改变物体运动状态的原因，故B正确为答案．
汽车刹车后，受到地面的摩擦阻力，在该力的作用下，汽车的运动状态发生改变，速度越来越小，最终会停下来，并不是由于汽车具有惯性，故C错误．
书本受到的重力与书本对桌面的压力，两个力大小相等，方向相同，不是平衡力，故D错误．
二、多选题（本大题共3小题，共12分）
11、AB
【解析】
A、包饺子时力的作用使饺子皮改变了形变；故A正确；
B、夹取汤圆容易滚落是因为汤圆表面较光滑，受到的摩擦力较小；故B正确；
C、粽子对盘的压力和桌面对盘的支持力是一对相互作用力；故C错误；
D、将月饼带到月球上，它的质量不变；故D错误；
故选AB．
12、AC
【解析】
AC．由图甲可知，两电阻串联，电压表测滑动变阻器两端的电压，电流表测电路中的电流．由图象可知，当滑动变阻器消耗的功率为0.8W时，其两端电压为2V，由P=UI可得，此时电路中的电流为：I===0.4A，由I=及串联电路的电压规律可得，电源的电压：U=IR1+U2=0.4A×R1+2V----①；由图象可知，当滑动变阻器消耗的功率为0.5W时，其两端电压为5V，由P=UI可得，此时电路中的电流为：I′===0.1A，由I=及串联电路的电压规律可得，电源的电压：U=I′R1+U2′=0.1A×R1+5V-----②，电源电压不变，则：0.4A×R1+2V=0.1A×R1+5V，解得：R1=10Ω；故A正确；电源电压为：U=IR1+U2=0.4A×10Ω+2V=6V，故C正确；
B．由图乙可知，当变阻器两端电压最大为5V时，滑动变阻器全部接入电路中，其电阻最大，此时电流最小为I′=0.1A，则滑动变阻器的最大阻值为：R2大===50Ω；故B错误；
D．当滑动变阻器接入电路的电阻为0时（电路为R1的简单电路），电路中的电阻最小，电流最大，则电路中的最大电流为：I大===0.6A，该电路消耗的最大电功率：P大=UI大=6V×0.6A=3.6W，故D错误．
13、ABD
【解析】
A．由图象看出两同学在0～10s内的图象是一条斜线，表示物体做的是匀速直线运动，且在相同时间内甲同学通过的路程大于乙同学通过的路程，所以v甲＞v乙， A正确；符合题意；
B．由图象看出两同学在15s末相遇，且0～15s内通过的路程相等，都是100m，B正确；符合题意；
C．乙同学在10～20s内的图象是一条斜线表示乙同学做的是匀速直线运动，甲同学是一条平行于横坐标的直线，甲同学是静止的，C错误；不符合题意；
D．由图象看出乙在0～10s内通过的路程为100m，所以，v乙=s/t=100m/10s=10m/s， D正确。
三、填空题（本大题共5小题，共10分）
14、动 惯性 重
【解析】
跳台滑雪比赛时，运动员在跳台上的助滑道下滑过程中，运动员的质量不变，高度减小，速度增大，运动员的重力势能减小，动能增大，故该过程是重力势能转化为动能的过程；运动员于跳台端飞出后，运动员能继续向前运动，是由于运动员具有惯性；运动员在空中始终受到竖直向下的重力作用，因此他最终会落在低处的雪道上。
15、引力 大气压 凝固 静电
【解析】
分子间有相互作用的引力和斥力，光滑铅块压在一起就能“粘”住是因为分子间有引力；吸盘式挂衣钩用力挤压在墙上时，吸盘内空气被挤压出来，在外界大气压的作用下紧紧地吸在墙上，所以吸盘式挂衣钩能够“粘”在墙上是由于大气压的作用；刚从冷冻室拿出的冰棒会“粘”住舌头，是因为舌头上的水分遇到比较冷的冰棍凝固成冰，液态变为固态的现象叫凝固；穿着的化纤衣服“粘”毛绒是因为衣服摩擦起电后带静电，会吸引轻小物体。
16、搓搓手 慢慢给手上哈气
【解析】
改变物体内能有两种方式：做功和热传递，所以要使手的内能增加，温度升高，可以有两种不同的途径，一是搓搓手，即利用做功的方法；二是慢慢给手上哈气，利用热传递的方法。
17、20
【解析】
将各旋扭对应的示数得以倍数，得如图所示电阻箱的示数为；
．
电阻箱读数时可直接按几个数字排列起来即可，这个方法很快，但要明白正确的读数方法，即明确每一个旋扭对应的倍数值．
18、不变 不变 变大
【解析】
物体放在水平桌面上，物体对水平桌面的压力等于物体的重力，物体的重力不变，则物体对水平桌面的压力不变；桌面受到的压力不变，接触面粗糙程度不变，所以木块受到的摩擦力不变；使木块一部分露出桌面的过程中，桌面受到的压力不变，受力面积减小，由 可知，木块对桌面的压强变大．
四、计算题（本大题共3小题，共29分）
19、（1）5×105Pa；（2）104W； （3）31.25%
【解析】
（1）该出租车静止时对地面的压力是：F=G=mg=2500kg×10N/kg=2.5×104 N，对地面的压强： =5×105 Pa；
（2）出租车匀速行驶时处于平衡状态，受到的牵引力和阻力是一对平衡力，所以，汽车受到的牵引力是：F′=f=0.02G=0.02×2.5×104 N=500N，该车以20m/s的速度匀速行驶时的功率： =500N×20m/s=104 W
（3）这款出租车以20m/s的速度匀速行驶100km时，牵引力做的功是：W=F′s=500N×100×103 m=5×107 J，百公里耗油（甲醇）10L，由 知道，甲醇的质量是：m′=ρV=0.8×103 kg/m3 ×10×10-3 m3 =8kg，甲醇完全燃烧释放的热量是：Q放=m′q=8kg×2×107 J/kg=1.6×108 J，发动机的效率是：
20、（1）2×10-3m3；（2）19.6N
【解析】
知道小球的体积（浸没在水中排开水的体积），利用阿基米德原理求小球受到的浮力．
【详解】
（1）因为小球浸没在水中，所以小球排开水的体积：V排=V=2×10-3m3；
（2）小球受到的浮力：F浮=ρ水gV排=1×103kg/m3×9.8N/kg×2×10-3m3=19.6N．
21、.(1) 3×101W (2) ； 21.7kg
【解析】
（1）汽车行驶的速度为：，
汽车牵引力的功率为：；
（2）汽车牵引力所做的功为：，
行驶过程中需要的热量为：；
由 得需要汽油：
五、作图题（本大题共2小题，共4分）
22、见解析所示
【解析】
如图，潜水员和小鱼都在水中，光在均匀介质中沿直线传播，所以看到小鱼，是由于鱼反射的光线经直线传播到潜水员的眼中，如图：
D点是潜水员观察到小鸟像的位置，则连接AD两点，与水面交于O点，再连接CO，为入射光线，OA为折射光线，如图：
点睛：重点是光的折射成像时的光路图画法，因为像在D点，所以连接AD，则O为入射点，OA为折射光线，连接CO为入射光线．
23、
【解析】
重力的方向是竖直向下的，拉力的方向是沿绳子斜向上的；过球心作竖直向下的重力和沿绳子斜向上的拉力，如图所示：
六、实验探究题（本大题共3小题，共15分）
24、不发光 3.8 0.76 将滑动变阻器的滑片调到阻值最大处 通过导体的电流与导体的电阻成反比 2.5 D 2.7～3
【解析】
（一）（1）由图甲所示的电路知道，电压表串联接入了电路，使电路总电阻过大，电流过小，所以开关闭合后，会看到灯泡不发光；
（2）测量小灯泡的额定功率时，电压表应与灯泡并联，电流表、滑动变阻器及灯泡串联，故电路修改如下：
（3）由于小灯泡的额定电压为3.8V ，所以闭合开关，调节滑动变阻器，当电压表示数为3.8V时，小灯泡正常发光，由图乙知道此时，电流表选用的是0-0.6A量程，示数是0.2A，由P=UI知道，小灯泡的额定功率是：P=UI=3.8V×0.2A=0.76W；
（二）（1）当用10Ω的定值电阻替换5Ω的定值电阻时，串联电路的总电阻变大，根据欧姆定律知道电路中电流减小，电阻分得的电压变大，为了避免闭合开关，造成电压表损坏，所以根据串联电路的分压特点知道，需要将滑动变阻器的滑片调到阻值最大处，然后调节滑动变阻器使接入电路的电阻变小；
（2）根据图丙所示图象知道，电流值与电阻值的乘积都是2.5V，为定值，即电流与电阻的关系是：当导体两端的电压一定时，过导体的电流与导体的电阻成反比；
（3）小明把30Ω的电阻接入电路，由于滑动变阻器的最大值是20Ω，所以无论如何移动变阻器的滑片，电压表都不能达到实验控制的2.5V的电压值，由于滑动变阻器的电阻最大值较小，不能分去多余的电压，所以为了让这六个电阻都能顺利完成实验，他可以采取的操作是降低电源电压，使滑动变阻器分得的电压变小，或把被控制的电压升高，或换一个阻值更大的滑动变阻器 故只有D不可行；
（4）当把30Ω的电阻接入电路时，定值电阻两端的电压是： ，所以，若不对电路进行改动，只要把定值电阻两端电压控制2.7V-3V的范围内，同样能完成六组实验数据的测量。
25、光沿直线传播 蜡烛应放于B、C两点之间，光屏在F点右侧来回移动找到最清晰的像 物距等于像距时成等大的像 小孔成像的原理是光沿直线传播，凸透镜成像的原理是光的折射．
【解析】
（1）小孔成像的原理是光沿直线传播，成倒立的实像；
（2）凸透镜焦距为10cm，根据凸透镜成像规律可以知道，物距大于一倍焦距小于二倍焦距成倒立放大实像，像距大于二倍焦距，相邻两点间距为10cm，所以蜡烛应放于B、C两点之间，光屏在F点右侧来回移动找到最清晰的像；
（3）小孔成像的原理是光沿直线传播，可以成倒立缩小、等大、放大的实像，平面镜成像原理是光的反射，成正立等大的虚像，它们共同点是：物距等于像距时成等大的像；
凸透镜成像的原理是光的折射，这也是与小孔成像的本质区别．
26、匀速 2.2 75.8% 1、2 提升物体的重力 增大 偏大 弹簧测力计的读数错误
【解析】
（1）实验中应该竖直向上匀速拉动弹簧测力计，此时系统处于平衡状态，测力计示数等于拉力大小；
（2）第4次实验测得弹簧测力计示数如图，分度值为0.2N，大小是2.2N；根据表格第4次实验数据，则机械效率为：；
（3）探究滑轮组的机械效率与重物被提升高度关系时，应控制其他因素不变，只改变物体被提升的高度，由表格数据可知，应比较1、2两次实验；
比较第3、4次实验数据可知，同一滑轮组提升物体的重力越大，滑轮组的机械效率越高；
根据可得第3次做的额外功：，
第4次做的额外功： ，所以第4次拉力做的额外功与第3次相比增大；
（4）在测拉力时，若让测力计处于静止状态时读数，则没有测量出绳子与机械之间的摩擦，导致拉力变小，总功变小，根据，故测得的机械效率与实际相比偏大；
（5）由表中实验数据可知：
，；
由计算结果可知，有用功大于总功，这是不可能的；由图示弹簧测力计可知，弹簧测力计分度值是0.2N，弹簧测力计所示应该是0.8N，而不是0.4N；故数据的不合理之处是弹簧测力计的读数错误．
次序
钩码所受的重力
钩码提升高度
拉力
绳端移动距离
机械效率
1
1
0.1
0.7
0.3
47.6%
2
1
0.2
0.7
0.6
47.6%
3
2
0.1
1.1
0.3
60.6%
4
5
0.1
0.3
钩码重量G（N）
钩码上升距离h（m）
测力计拉力F（N）
测力计移动距离s（m）
2
0.05
0.4
0.15
