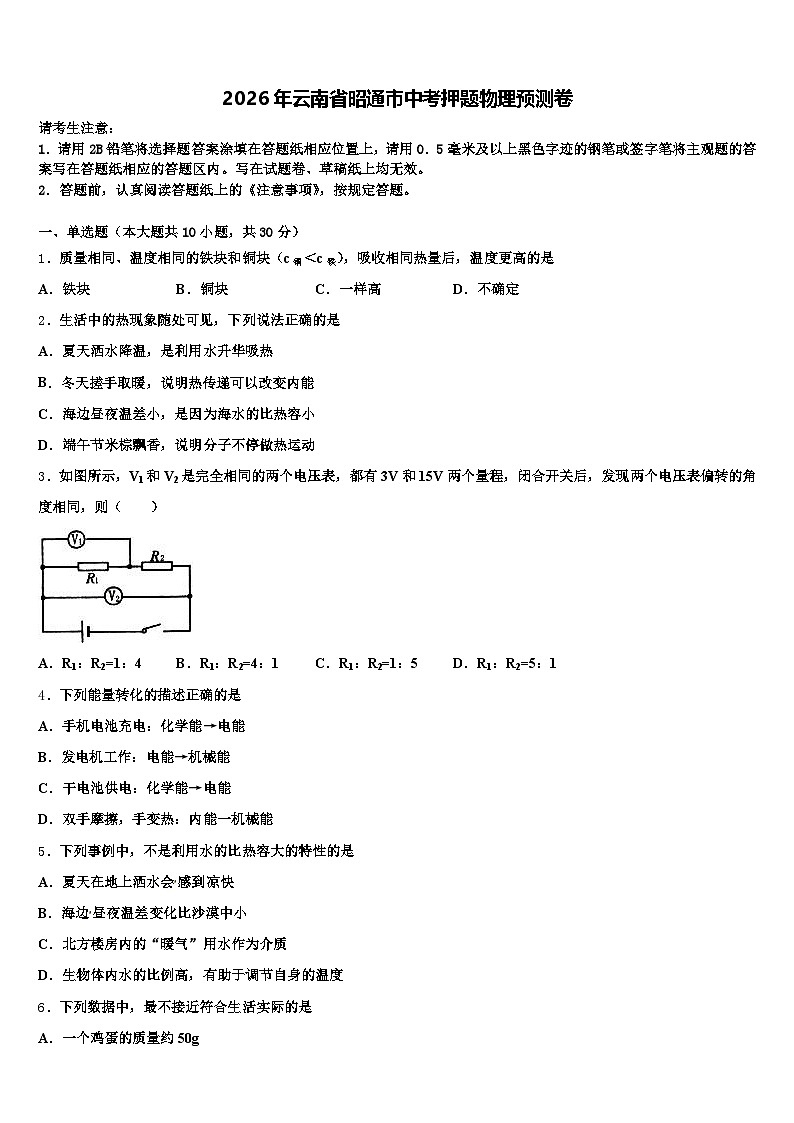

2026年云南省昭通市中考押题物理预测卷（含答案解析）

这是一份2026年云南省昭通市中考押题物理预测卷（含答案解析），共16页。试卷主要包含了下列能量转化的描述正确的是等内容，欢迎下载使用。
1．请用2B铅笔将选择题答案涂填在答题纸相应位置上，请用0．5毫米及以上黑色字迹的钢笔或签字笔将主观题的答案写在答题纸相应的答题区内。写在试题卷、草稿纸上均无效。
2．答题前，认真阅读答题纸上的《注意事项》，按规定答题。
一、单选题（本大题共10小题，共30分）
1．质量相同、温度相同的铁块和铜块（c铜＜c铁），吸收相同热量后，温度更高的是
A．铁块B．铜块C．一样高D．不确定
2．生活中的热现象随处可见，下列说法正确的是
A．夏天洒水降温，是利用水升华吸热
B．冬天搓手取暖，说明热传递可以改变内能
C．海边昼夜温差小，是因为海水的比热容小
D．端午节米棕飘香，说明分子不停做热运动
3．如图所示，V1和V2是完全相同的两个电压表，都有3V和15V两个量程，闭合开关后，发现两个电压表偏转的角度相同，则（ ）
A．R1：R2=1：4B．R1：R2=4：1C．R1：R2=1：5D．R1：R2=5：1
4．下列能量转化的描述正确的是
A．手机电池充电：化学能→电能
B．发电机工作：电能→机械能
C．干电池供电：化学能→电能
D．双手摩擦，手变热：内能一机械能
5．下列事例中，不是利用水的比热容大的特性的是
A．夏天在地上洒水会感到凉快
B．海边昼夜温差变化比沙漠中小
C．北方楼房内的“暖气”用水作为介质
D．生物体内水的比例高，有助于调节自身的温度

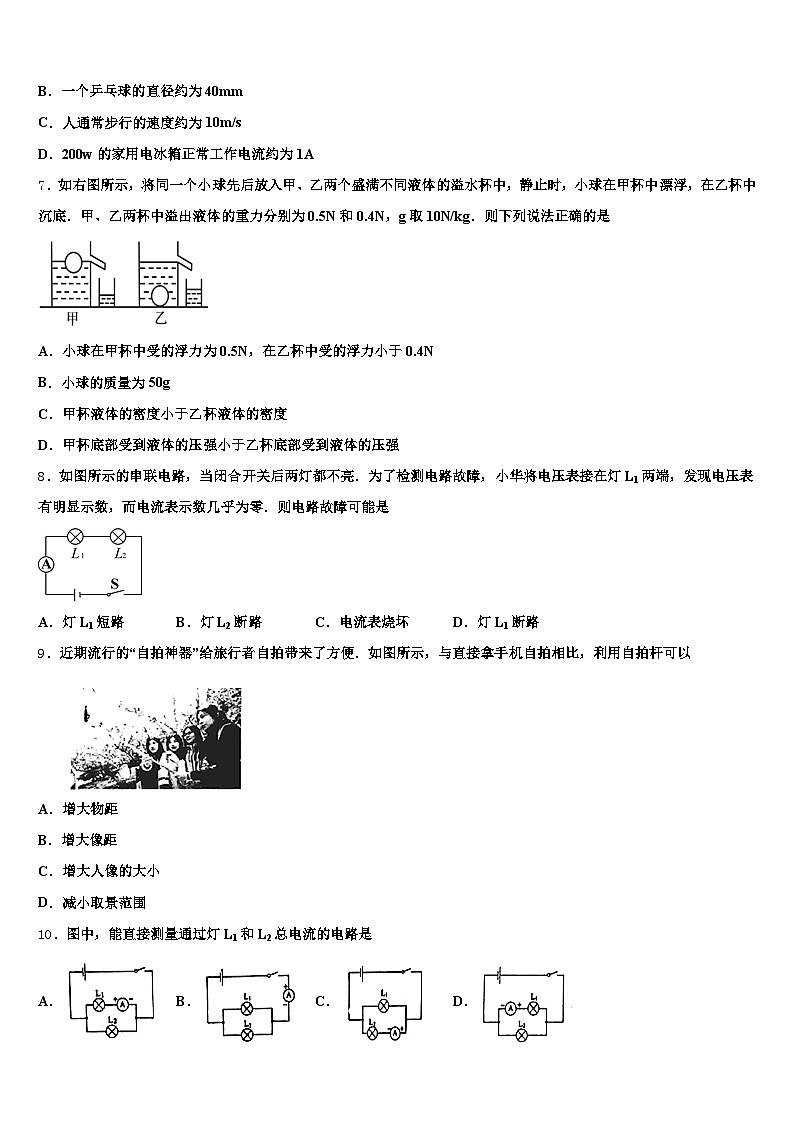

6．下列数据中，最不接近符合生活实际的是
A．一个鸡蛋的质量约50g
B．一个乒乓球的直径约为40mm
C．人通常步行的速度约为10m/s
D．200w的家用电冰箱正常工作电流约为1A
7．如右图所示，将同一个小球先后放入甲、乙两个盛满不同液体的溢水杯中，静止时，小球在甲杯中漂浮，在乙杯中沉底．甲、乙两杯中溢出液体的重力分别为0.5N和0.4N，g取10N/kg．则下列说法正确的是
A．小球在甲杯中受的浮力为0.5N，在乙杯中受的浮力小于0.4N
B．小球的质量为50g
C．甲杯液体的密度小于乙杯液体的密度
D．甲杯底部受到液体的压强小于乙杯底部受到液体的压强
8．如图所示的串联电路，当闭合开关后两灯都不亮．为了检测电路故障，小华将电压表接在灯L1两端，发现电压表有明显示数，而电流表示数几乎为零．则电路故障可能是
A．灯L1短路B．灯L2断路C．电流表烧坏D．灯L1断路
9．近期流行的“自拍神器”给旅行者自拍带来了方便．如图所示，与直接拿手机自拍相比，利用自拍杆可以
A．增大物距
B．增大像距
C．增大人像的大小
D．减小取景范围
10．图中，能直接测量通过灯L1和L2总电流的电路是
A．B．C．D．

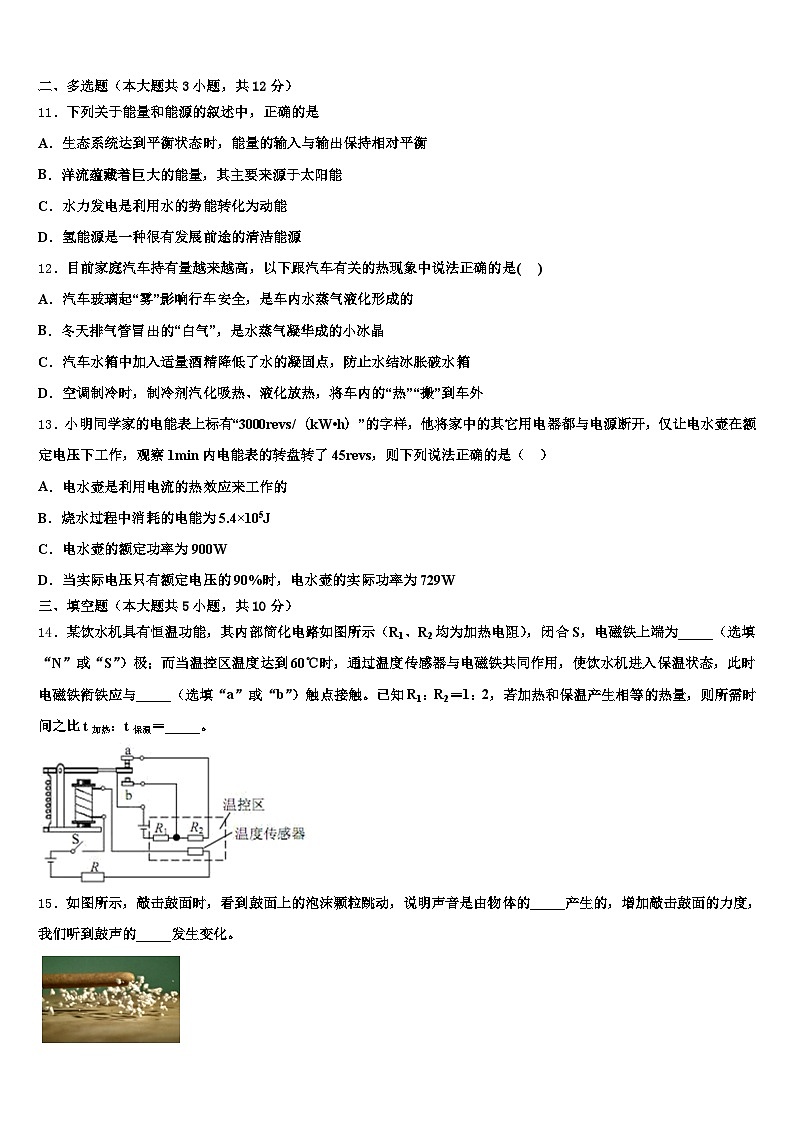

二、多选题（本大题共3小题，共12分）
11．下列关于能量和能源的叙述中，正确的是
A．生态系统达到平衡状态时，能量的输入与输出保持相对平衡
B．洋流蕴藏着巨大的能量，其主要来源于太阳能
C．水力发电是利用水的势能转化为动能
D．氢能源是一种很有发展前途的清洁能源
12．目前家庭汽车持有量越来越高，以下跟汽车有关的热现象中说法正确的是( )
A．汽车玻璃起“雾”影响行车安全，是车内水蒸气液化形成的
B．冬天排气管冒出的“白气”，是水蒸气凝华成的小冰晶
C．汽车水箱中加入适量酒精降低了水的凝固点，防止水结冰胀破水箱
D．空调制冷时，制冷剂汽化吸热、液化放热，将车内的“热”“搬”到车外
13．小明同学家的电能表上标有“3000revs/（kW•h）”的字样，他将家中的其它用电器都与电源断开，仅让电水壶在额定电压下工作，观察1min内电能表的转盘转了45revs，则下列说法正确的是（ ）
A．电水壶是利用电流的热效应来工作的
B．烧水过程中消耗的电能为5.4×105J
C．电水壶的额定功率为900W
D．当实际电压只有额定电压的90%时，电水壶的实际功率为729W
三、填空题（本大题共5小题，共10分）
14．某饮水机具有恒温功能，其内部简化电路如图所示（R1、R2均为加热电阻），闭合S，电磁铁上端为_____（选填“N”或“S”）极；而当温控区温度达到60℃时，通过温度传感器与电磁铁共同作用，使饮水机进入保温状态，此时电磁铁衔铁应与_____（选填“a”或“b”）触点接触。已知R1：R2＝1：2，若加热和保温产生相等的热量，则所需时间之比t加热：t保温＝_____。
15．如图所示，敲击鼓面时，看到鼓面上的泡沫颗粒跳动，说明声音是由物体的_____产生的，增加敲击鼓面的力度，我们听到鼓声的_____发生变化。
16．如图是酒驾检测中酒精检测仪的简化电路图．R0为定值电阻，R1为气敏电阻，它的阻值随酒精气体浓度增大而减小．闭合开关，电源电压保持不变，若驾驶员呼出的酒精气体浓度越大，测试仪的电路中的电流_______，电压表示数_______．
17．世界上真有绝对安全的通信吗？有，那就是量子通信，2016 年 8 月 16 日，我国在酒泉卫星发射中心用长征二号丁运载火箭成功将 世界首颗量子科学实验卫星墨子号发射升空，如图所示火箭使用的燃料主要是液态氢这是利用了氢燃料___________的特点，火箭发射升空时燃料燃烧的___________能转化为火箭的___________能．
18．刘佳的妈妈从超市买回一袋胡萝卜，刘佳捡了一个最大的用细线系好挂在弹簧测力计上（如图所示）．胡萝卜重为 N，如果在系线处将胡萝卜切成两段，则GA_______GB(选填“大于”、“小于”或“等于”)
四、计算题（本大题共3小题，共29分）
19．图a是小红家一台快速电热水壶，铭牌如右表、为了测量它烧水时的实际功率，小红和父亲合作进行了如下实验：关掉家里所有用电器，将该电水壶装了0.6kg、20℃的水，接入家庭电路中，闭合壶的开关，测得壶中的水从20℃上升到100℃所用的时间是4min．同时观察到家中电能表（见图（b）转过的转数正好为90转（r）、水的比热容：c=4.2×103J/（kg•℃）．请根据相关信息求：
产品型号：KS-12
最大容积：1.2L
额定电压：220V～
额定频率：50Hz
额定功率：1000W
（1）电水壶中水吸收的热量？
（2）电水壶烧水的实际功率？
（3）电水壶加热的效率。
20．如图所示，电源两端电压U为9V并保持不变，电阻R1阻值为10Ω．闭合开关S后，电流表A的示数I为1.2A．求：
（1）电流表A1的示数I1；
（2）电阻R2的阻值。
（3）总电阻R的阻值。
21．如图所示，提篮及物体总重为1140N，其中物体重为1020N，提篮与水平地面的接触面积为1. 5m2，工人师傅用600N的力匀速提升物体，物体上升的速度为0. 2m/s．（不计绳重及摩擦）
（1）工人师傅拉绳的功率；
（2）滑轮组提升重物的机械效率；
（3）体重为450N的小明站在提篮内利用此滑轮组提升该重物，但物体没有被提动，求提篮对地面的最小压强．
五、作图题（本大题共2小题，共4分）
22．在图中标出电源的正负极和磁感线的方向．
（______）
23．为了把竖直照射的太阳光经平面镜反射后，沿水平方向射入涵洞中，请在如图中画出平面镜的位置，并完成光路图．
六、实验探究题（本大题共3小题，共15分）
24．小明在做“测定小灯泡额定功率”的实验时，电源电压6V，待测小灯泡的额定电压为“2.2V”和“3.8V”中的一个。
（1）如图甲所示，正确连接电路，规范操作，闭合开关，发现小灯泡发光较暗，电流表、电压表示数如图乙所示，则此时通过小灯泡的电流_____A．根据电压表示数以及小灯泡的亮度，可以判断小灯泡的额定电压为_____V。
（2）继续实验，小明发现电压表0～15V量程损坏，0～3V量程完好，在不更换电压表的情况下，他想了一个巧妙的办法，对所连接的电路进行了调整后闭合开关，调整变阻器的滑片位置，当电压表示数为_____V时，小灯泡正常发光，此时滑动变阻器滑片的位置恰好在中点上，小灯泡的额定功率为_____W。
25．如图是“探究平面镜成像特点”的情景：竖立的透明玻璃板放在一块带刻度的木板上，玻璃板与木板垂直；两支相同的蜡烛A、B竖立于玻璃板两侧，以A蜡烛为成像物体．
采用透明玻璃板代替平面镜，虽然成像不如平面镜清晰，但却能在察到A蜡烛像的同时，也能观察到_____，巧妙地解决了确定像的位置和大小的问题；点燃A蜡烛，小心地移动B蜡烛，直到与A蜡烛的像_____为止，这说明像与物的大小相等，这种确定像与物大小关系的方法是_____（选填“控制度量法”、“等效替代”或“科学推理法”）．进一步观察A、B两支蜡烛在木板上的位置发现，像和物到玻璃板的距离_____；为证实上述有关成像特点是否可靠，你认为接下来的操作应该是_____；
A．保持A、B两支蜡烛的位置不变，多次改变玻璃板的位置进行观察；
B．保持玻璃板位置不变，多次改变A蜡烛的位置，并移动蜡烛B，进行观察．在实验过程中，如果把玻璃板沿CD水平向右移动，可以观察到像相对于蜡烛A_____移动（选填“向右”“向左”或“不”）；如果将玻璃板绕EF轴顺时针转动，可以观察到像_____（选填“顺时针转动”、“逆时针转动”或“不动”）．
26．小玉同学想探究“电流与电阻的关系”，实验室提供的器材有：电源（电压恒为6V），滑动变阻器规格为“20Ω 1A”，可供选择的定值电阻的阻值为10Ω、15Ω、20Ω、30Ω、40Ω和50Ω．
小玉根据图甲连接的实物电路如图乙所示，其中有一根导线连接是错误的，请在图乙中将这根线打上“×”，并补画出正确的连线．
（________）
（2）电路连接正确后，先用10Ω的定值电阻进行实验，闭合开关后，发现电流表无示数，电压表有示数，则该电路故障可能是_____排除故障后，移动滑动变阻器的滑片P，此时电流表的示数如图丙所示，断开开关，不更换或移动其他元件，仅将10Ω的定值电阻直接换成15Ω的定值电阻进行实验，然后再闭合开关．此时应将滑片P向_____（选填“左”或“右”）移动．
（3）小玉还想多测几组数据，但她不能选用的定值电阻的阻值为_____．
参考答案
一、单选题（本大题共10小题，共30分）
1、B
【解析】
因为铁块和铜块的质量相同，初温相同，吸收的热量也相同，根据公式知道，比热容大的物体升高的温度小，由于铁的比热容大于铜的比热容，所以，铁块升温小，即铜块的末温就高，故只有B正确。
2、D
【解析】
A.炎热的夏天，往室内地面上洒水，水蒸发会从周围吸热而降低周围环境的温度。故A错误；
B.冬天搓手取暖，两手摩擦做功，手的内能增加温度升高，说明做功可以改变内能。故B正错误；
C.沿海地区和内陆地区相比，沿海地区水多，水的比热容大，在相同的吸放热条件下，水的温度变化小，冬暖夏凉，昼夜温差小。故C错误；
D.端午粽子飘香，说明粽子的香味分子在做永不停息的无规则运动。故D正确，
3、A
【解析】
由电路分析可得，R1与R2串联，电压表V1测量R1两端的电压，V2测量R1和R2两端的电压；因两电压表相同，说明两表的刻度盘相同，当选不同的量程但偏角相同时，说明两次示数之比即为量程之比，即；R2两端的电压U2'=U2﹣U1，则可知R1两端的电压V1与R2两端的电压V2′之比为：．由欧姆定律可得：．故选A。
4、C
【解析】
A．给手机电池充电时，手机电池相当于用电器，将电能转化为化学能储存起来，故A错误；
B．发电机是根据电磁感应现象来制成的，即导体在磁场中做切割磁感线运动时，导体中就会产生感应电流，所以发电机工作：机械能转化为电能，故B错误；
C．干电池是电源，电源供电时，储存在电源中的化学能转变为电能供给外部电路，故C正确；
D．我们用双手互相摩擦时，需要克服双手之间的摩擦力，这是克服摩擦做功，使双手内能增加，温度升高，将机械能转化为了内能，故D错误．故答案为C．
5、A
【解析】
A．夏天在地上洒水感到凉快是利用了水的蒸发吸热，而不是利用水的比热容大的特点，故A符合题意；
B．沿海地区和沙漠地区相比，沿海地区水多，水的比热容大，在相同的吸放热条件下，水的温度变化小，昼夜温差小；沙漠地区多砂石，砂石的比热容较小，在相同的吸热条件下，砂石的温度变化大，故B不符合题意；
C．因为水的比热容大，相同质量的水和其它物质比较，降低相同的温度，水放出的热量多，所以北方楼房内的“暖气”用水作为介质，故C不符合题意；
D．生物体内水的比例很高，在外界环境温度升高时，生物体即使吸收较多的热量，由于水的比热容较大，体温不会升的过高；同理在在外界环境温度降低时，由于水的比热容较大，即使放出较多的热量，体温也不会过低，所以生物体内的水分有助于调节生物体自身的温度，故D不符合题意。
6、C
【解析】
A、10个鸡蛋的质量大约1斤，而1斤=500g，所以一个鸡蛋的质量在50g左右．此选项符合实际；
B、一个乒乓球的直径约为4cm即40mm．此选项符合实际；
C、人正常步行的速度大约是1.1m/s左右．故此选项不符合实际；
D、家庭电路中电压为220V，根据P=UI可计算电流大小，当200W的电冰箱正常工作时电流约为，故此选项符合实际．
故C选项符合题意．
不同物理量的估算，有的需要凭借生活经验，有的需要简单的计算，有的要进行单位的换算，最后判断最符合实际的是哪一个．
7、B
【解析】
A、小球先后放入甲、乙两个盛满不同液体的溢水杯中，根据阿基米德原理：物体所受浮力的大小与排开液体的重力相等，则：小球在甲杯中受到的浮力F甲＝G排甲＝0.5N，小球在乙杯中受到的浮力F乙＝G排乙＝0.4N；故A错误；
B、由于小球在甲杯漂浮，则根据漂浮条件和阿基米德原理可知：G球＝G排甲＝0.5N；
小球的质量，故B正确；
C、小球在甲杯漂浮，则：ρ甲＞ρ球，小球在乙杯中沉底，则：ρ乙＜ρ球，两种液体的密度：ρ甲＞ρ乙；故C错误；
D、两杯中液面高度相同，ρ甲＞ρ乙，所以，根据p＝ρgh知，甲杯液体对杯底的压强大于乙杯液体对杯底的压强，故D错误．
8、D
【解析】
如果灯L1短路，则电压表无示数，与题意不符，故A错；如果灯L2断路则两个仪均无示数，与题意不符，故B错；如果电流表烧坏，则电路为断路状态，电压表也无示数，与题意不符，故C错；如果．灯L1断路，则完全符题目中出现的现象，故D正确；应选D．
9、A
【解析】
“自拍神器”是利用凸透镜成倒立、缩小的实像工作的，凸透镜成实像时，物距越大，像距越小，像越小．根据凸透镜成实像时，物距越大，像距越小，像越小，可知“自拍神器”与直接拿手机自拍相比，利用自拍杆可以增大物距，减小人像的大小，从而增大取景范围，取得更好的拍摄效果．
10、B
【解析】
A．灯L1、L2并联，电流表与L1串联，测量L1的电流，且电流从“-”接线柱入，从“+”接线柱出，接线柱接反，故A不符合题意；
B．灯L1、L2并联，电流表测干路电流，即测L1和L2的电流，故B符合题意；
C．灯L1、L2并联，电流表与L2串联，故C不符合题意；
D．灯L1、L2并联，电流表与L1串联，测量L1的电流，故D不符合题意．
L1和L2并联，用电流表测量灯泡L1和L2的总电流，根据电流表的正确使用方法，应将电流表接在干路上；并且让电流从“+”接线柱流入，从“-”接线柱流出．
二、多选题（本大题共3小题，共12分）
11、ABCD
【解析】
A．根据能量守恒定律可知能量是守恒的，因此生态系统达到平衡状态时，能量输入与输出保持相对平衡,故符合题意；
B．太阳中蕴藏无比巨大的能量，地球上的能量很大一部分来自于太阳能，故符合题意；
C．水力发电时，利用水的重力势能转化成水的机械能，带动发电机工作，故符合题意；
D．氢气是一种很有发展前途的能源，氢气燃烧放出大量的热量，并且生成物是水，水对环境没有任何污染，故符合题意．
12、ACD
【解析】
A. 汽车玻璃起“雾”，是车内水蒸气遇到冷的汽车玻璃液化形成的小水滴，故A正确；
B. 冬天排气管冒出的“白气”是排气管中热的水蒸气遇到冷的空气液化形成的小水滴，故B错误；
C.水中加入适量酒精可以降低水的凝固点，水结冰密度变小体积变大，降低水的凝固点还可以防止水结冰体积变大胀破水箱，故C正确；
D. 空调制冷时，制冷剂在室内循环时汽化吸热，在室外循环时液化放热，将车内的“热”“搬”到车外，故D正确。
13、ACD
【解析】
A、电水壶工作时，将电能转化为内能给水加热，是利用电流的热效应工作的，故A正确；B、3000r/kW•h表示电路中每消耗1kW•h的电能，电能表的转盘转3000r，转盘转了45r，则消耗的电能：W＝kW•h＝0.015kW•h＝5.4×104J，故B错误；C、t＝1min＝60s，电水壶的额定功率：P＝＝900W，故C正确；D、由P＝可得，电水壶的电阻：R＝，当实际电压只有额定电压的90%时，U实＝90%U＝90%×220V＝198V，电水壶的实际功率：P实＝＝729W，故D正确．故选ACD．
点睛：（1）当电流通过电阻时，电流做功而消耗电能，产生了热量，这种现象叫做电流的热效应．（2）（3）3000r/kW•h表示的是电路中每消耗1kW•h的电能，电能表的转盘转3000r，或者表示电能表每转1r，电路中消耗 kW•h的电能，求出转盘转45r电路中消耗的电能，然后根据P＝ 求出用电器的功率；（4）根据P＝ 求出电水壶的电阻；利用实际电压，根据P＝ 求出电水壶的实际功率．
三、填空题（本大题共5小题，共10分）
14、S a 1：3
【解析】
由图知控制电路中的电流是从电磁铁的下端流入、上端流出，由安培定则可知，电磁铁下端为N极，上端为S极；由电路图可知，衔铁接b触点位置时，只有电阻R1接入电路，此时电路中电阻最小，电源电压U一定，由 可知，此时电路的功率最大，饮水机处于加热状态；当衔铁接a触点位置时，R1、R2串联，电路中总电阻最大，此时电路的总功率最小，饮水机处于保温状态；已知R1：R2＝1：2，若加热和保温产生相等的热量，即Q1＝Q2，由Q＝W＝可得，所需时间之比：.
15、振动 响度
【解析】
正在发声的鼓面的振动通过泡沫颗粒的跳动反映出来，说明鼓面在振动，声音是由物体的振动产生的；增大敲鼓的力度，听到声音的响度发生了变化，同时看到泡沫颗粒跳得更高，根据上述实验现象，可以总结出的结论是振幅越大，响度越大。
16、增大 增大
【解析】
[1] [2]如图，两电阻串联，电压表测量定值电阻两端的电压．根据题意知，气敏电阻的阻值随酒精气体浓度增大而减小，当驾驶员呼出的酒精气体浓度越大，气敏电阻越小；因为两电阻串联，所以总电阻变小，根据可知，电流变大；R0的阻值不变，电流变大时，根据可知，电压表示数变大．即驾驶员呼出的酒精气体浓度越大，测试仪的电路中的电流增大，电压表示数增大．
重点是欧姆定律的应用，关键是用好题中给的条件：气敏电阻的阻值随酒精气体浓度增大而减小，然后根据欧姆定律可知电流变大，而定值电阻不变，所以电压表示数也变大．
17、热值大 化学 机械
【解析】
火箭使用的燃料主要是液态氢，这是利用了氢燃料热值大的特点。
火箭发射升空时燃料燃烧的内能转化为火箭的机械能。
18、2.4；大于
【解析】
（1）每一个大格是1N，每一个小格是0.2N．一定要从数值小的往数值大的顺序读，力的大小为2.4N．
（2）根据杠杆平衡条件，动力×动力臂=阻力×阻力臂，即F1L1=F2L2可知，
FALA=FBLB，
∵粗的一段重心离支点近，力臂比较小，即LA＜LB，
∴FA＞FB
根据题意知，胡萝卜受到的力FA=GA，FB=GB
∴GA＞GB
四、计算题（本大题共3小题，共29分）
19、（1）2.016×105J（2）900W（3）93%
【解析】
（1）水吸收的热量Q=cm△t=4.2×103J/（kg•）×0.6kg×80=2.016×105J；
（2）消耗的电能W==0.06KW•h=216000J；电水壶烧水的实际功率P===0.9kW=900W；
（3）电水壶加热的效率η==×100%=93%；
20、（1）0.9A；（2）30Ω；（3）7.5Ω。
【解析】
（1）由图可知，R1与R2并联，电流表A测干路电流，电流表A1测通过电阻R1的电流；
根据并联电路各支路两端的电压相等可知：；
则电流表A1的示数：；
（2）因并联电路中干路电流等于各支路电流之和，
所以，通过电阻R2的电流：，
R2的阻值：；
（3）电路的总电阻：。
答；（1）0.9A；（2）30Ω；（3）7.5Ω。
21、（1）240W（2）85%（3）200Pa
【解析】
（1）由图知道，有2段绳子拉物体，所以s=2h，拉力端移动的速度是：v拉=2v物=2×0.2m/s=0.4m/s，
所以，工人师傅拉绳的功率是： = 600N×0.4m/s=240W；
（2）滑轮组的机械效率是： =85%；
（3）根据题意，不计摩擦及绳重时，F=（G+G动 ），
所以，动滑轮重是：G动=2F-G=2×600N-1140N=60N，
体重为450N的小明站在提篮内利用此滑轮组提升该重物时，小明拉绳子时的最大拉力等于其重力，F最大=G人=450N，则对提篮的拉力是：F拉=3 F最大=3×450N=1350N，
故体对地面的最小压力是：F压=G小明+G+G动-F拉 =450N+1140N+60N-1350N=300N，
由于提篮与水平地面的接触面积是：s=1. 5m2，
物体对地面的最小压强是： =200Pa．
五、作图题（本大题共2小题，共4分）
22、
【解析】
已知螺线管N极向右,伸出右手使右手大拇指指示螺线管的左端(N极)，四指弯曲所指的方向为电流的方向，由此可知电流从螺线管的左边流入，右边流出，则电源的左边为正极、右边为负极，通电螺线管外部的磁感线方向是从N极指向S极，即磁感线方向向左；如图所示：
23、
【解析】
根据题意：使竖直照射的太阳光经平面镜反射后，沿水平方向射入涵洞中，所以先画出水平方向射向洞中的光线，即为反射光线；
根据光的反射定律，反射角等于入射角，所以作出两条光线的角平分线即为法线，最后作出垂直于法线的平面镜，如图：
点睛：牢记光的反射定律，即反射光线跟入射光线和法线在同一平面内，反射光线和入射光线分居在法线两侧，反射角等于入射角．
六、实验探究题（本大题共3小题，共15分）
24、0.18 3.8 2.2 0.836
【解析】
（1）电压表的量程为0～3V，分度值为0.1V，示数为2.4V，因灯光发暗，所以，灯的额定电压应该是高于2.4V，即为3.8V；电流表的量程为0～0.6A，分度值为0.02A，示数为0.18A；
（2）因为电压表所选的量程是0～3伏，而灯的额定电压是3.8伏。所以对电路进行的调整，把电压表与变阻器并联，
当电压表的示数是2.2V时，灯正常发光，此时U额＝U﹣U滑＝6V﹣2.2V＝3.8V；
因为此时变阻器只接入10欧电阻，所以，此时串联电路中电流是：
I＝＝＝0.22A，
则灯的额定功率：P额＝U额I＝3.8V×0.22A＝0.836W。
25、B蜡烛 重合 等效替代法 相等 B 不 顺时针转动
【解析】
（1）透明玻璃板后面没有水银，用它代替平面镜，虽然成像不如平面镜清晰，但却能在察到A蜡烛像的同时，也能观察到B蜡烛，巧妙地解决了确定像的位置和大小的问题；
（2）平面镜成像特点中，像与物大小相等的，因此在点燃A蜡烛，小心地移动B蜡烛，直到与A蜡烛的像重合为止，这说明像与物的大小相等，这种确定像与物大小关系的方法是等效替代，进一步观察A、B两支蜡烛在木板上的位置发现，像和物到玻璃板的距离相等；
（3）为证实上述有关成像特点是否可靠，接下来应该多次测量，B．保持玻璃板位置不变，多次改变A蜡烛的位置，并移动蜡烛B，进行观察；
（4）因为平面镜成像特点中，像与物关于平面镜对称的特点．在实验过程中，如果把玻璃板沿CD水平向右移动，可以观察到像相对于蜡烛A不移动；如果将玻璃板绕EF轴顺时针转动，可以观察到像顺时针转动．
26、 定值电阻断路 右 50Ω
【解析】
（1）由图甲知，变阻器与电阻并联，且电压表串联在电路中了，应将电压表与电阻并联，可将电阻右侧的导线接在电压表的负接线柱上，如图所示：
（2）电流表示数为0，电路可能断路；电压表示数接近4.5V，说明电压表与电源连通，则与电压表并联的电阻之外的电路是完好的，则与电压表并联的定值电阻断路了；
研究电流与电阻的关系时，应保持电阻两端的电压不变，将10Ω电阻换成15Ω电阻后，分担的电压变大，所以应向右移动滑片增大滑动变阻器的阻值，让它分担的电压变大，从而使电阻两端的电压变小而保持不变；
（3）由图丙知，电流表的量程为0～0.6A，示数为0.4A；电阻两端的电压为U＝IR＝0.4A×10Ω＝4V，实验中，应保持定值电阻两端的电压为4V不变，变阻器的最大阻值为20Ω，电路中的电流应为I小＝＝0.1A；则允许接的最大电阻值为：R＝＝40Ω，50Ω大于40Ω，所以不可以使用．
