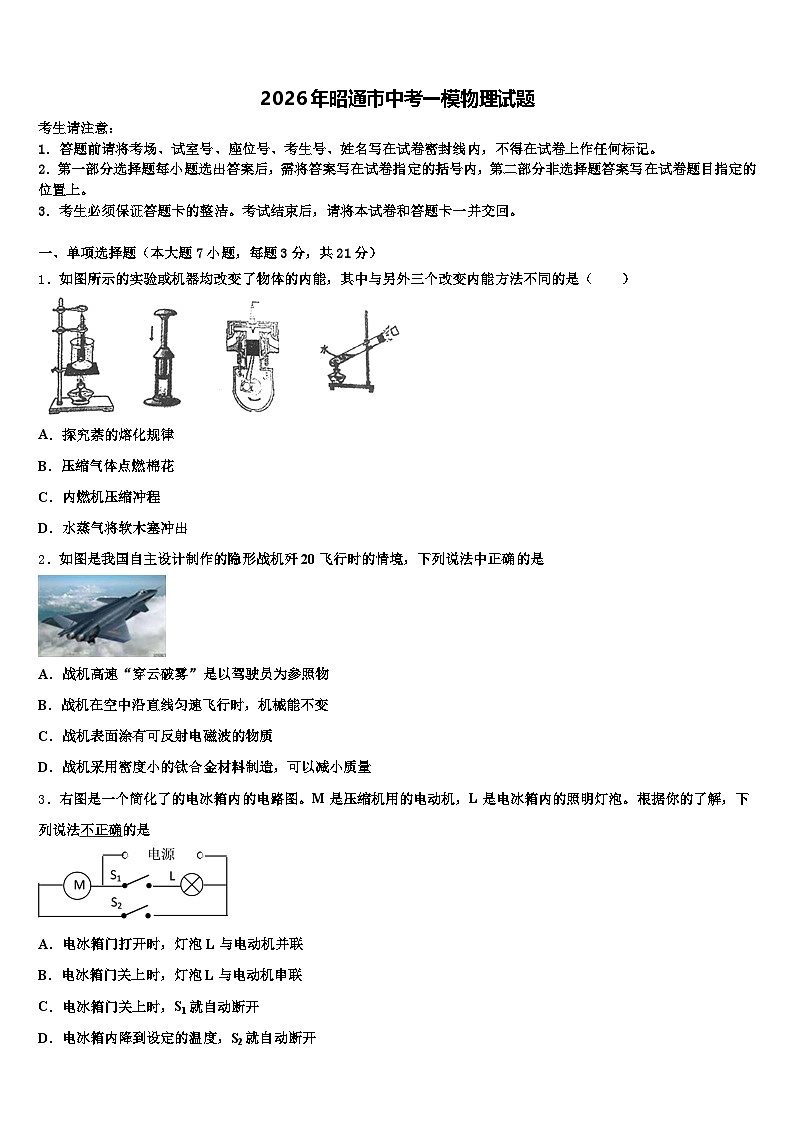

2026年昭通市中考一模物理试题（含答案解析）

这是一份2026年昭通市中考一模物理试题（含答案解析），共20页。试卷主要包含了考生必须保证答题卡的整洁等内容，欢迎下载使用。
1．答题前请将考场、试室号、座位号、考生号、姓名写在试卷密封线内，不得在试卷上作任何标记。
2．第一部分选择题每小题选出答案后，需将答案写在试卷指定的括号内，第二部分非选择题答案写在试卷题目指定的位置上。
3．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。
一、单项选择题（本大题7小题，每题3分，共21分）
1．如图所示的实验或机器均改变了物体的内能，其中与另外三个改变内能方法不同的是（ ）
A．探究萘的熔化规律
B．压缩气体点燃棉花
C．内燃机压缩冲程
D．水蒸气将软木塞冲出
2．如图是我国自主设计制作的隐形战机歼20飞行时的情境，下列说法中正确的是
A．战机高速“穿云破雾”是以驾驶员为参照物
B．战机在空中沿直线匀速飞行时，机械能不变
C．战机表面涂有可反射电磁波的物质
D．战机采用密度小的钛合金材料制造，可以减小质量
3．右图是一个简化了的电冰箱内的电路图。M是压缩机用的电动机，L是电冰箱内的照明灯泡。根据你的了解，下列说法不正确的是
A．电冰箱门打开时，灯泡L与电动机并联
B．电冰箱门关上时，灯泡L与电动机串联
C．电冰箱门关上时，S1就自动断开
D．电冰箱内降到设定的温度，S2就自动断开

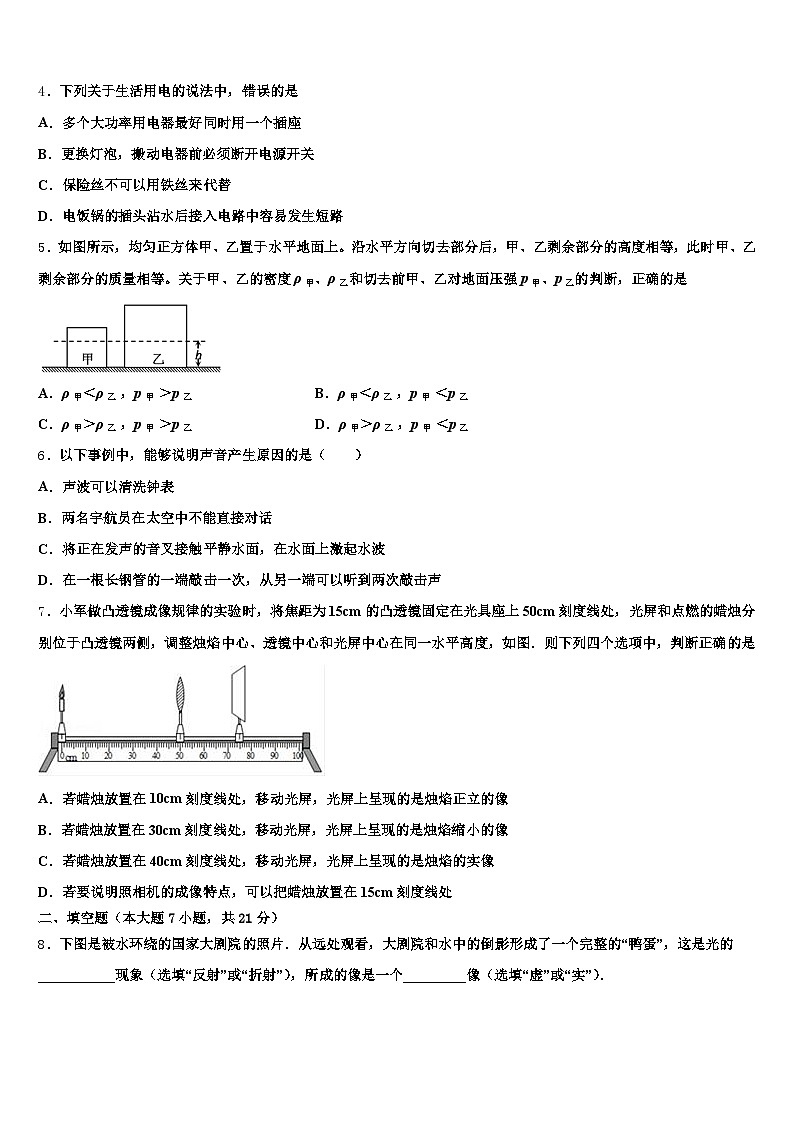

4．下列关于生活用电的说法中，错误的是
A．多个大功率用电器最好同时用一个插座
B．更换灯泡，搬动电器前必须断开电源开关
C．保险丝不可以用铁丝来代替
D．电饭锅的插头沾水后接入电路中容易发生短路
5．如图所示，均匀正方体甲、乙置于水平地面上。沿水平方向切去部分后，甲、乙剩余部分的高度相等，此时甲、乙剩余部分的质量相等。关于甲、乙的密度ρ甲、ρ乙和切去前甲、乙对地面压强p甲、p乙的判断，正确的是
A．ρ甲＜ρ乙 ，p甲 ＞p乙B．ρ甲＜ρ乙 ，p甲 ＜p乙
C．ρ甲＞ρ乙 ，p甲 ＞p乙D．ρ甲＞ρ乙 ，p甲 ＜p乙
6．以下事例中，能够说明声音产生原因的是（ ）
A．声波可以清洗钟表
B．两名宇航员在太空中不能直接对话
C．将正在发声的音叉接触平静水面，在水面上激起水波
D．在一根长钢管的一端敲击一次，从另一端可以听到两次敲击声
7．小军做凸透镜成像规律的实验时，将焦距为15cm的凸透镜固定在光具座上50cm刻度线处，光屏和点燃的蜡烛分别位于凸透镜两侧，调整烛焰中心、透镜中心和光屏中心在同一水平高度，如图．则下列四个选项中，判断正确的是
A．若蜡烛放置在10cm刻度线处，移动光屏，光屏上呈现的是烛焰正立的像
B．若蜡烛放置在30cm刻度线处，移动光屏，光屏上呈现的是烛焰缩小的像
C．若蜡烛放置在40cm刻度线处，移动光屏，光屏上呈现的是烛焰的实像
D．若要说明照相机的成像特点，可以把蜡烛放置在15cm刻度线处
二、填空题（本大题7小题，共21分）
8．下图是被水环绕的国家大剧院的照片．从远处观看，大剧院和水中的倒影形成了一个完整的“鸭蛋”，这是光的___________现象（选填“反射”或“折射”），所成的像是一个_________像（选填“虚”或“实”）．

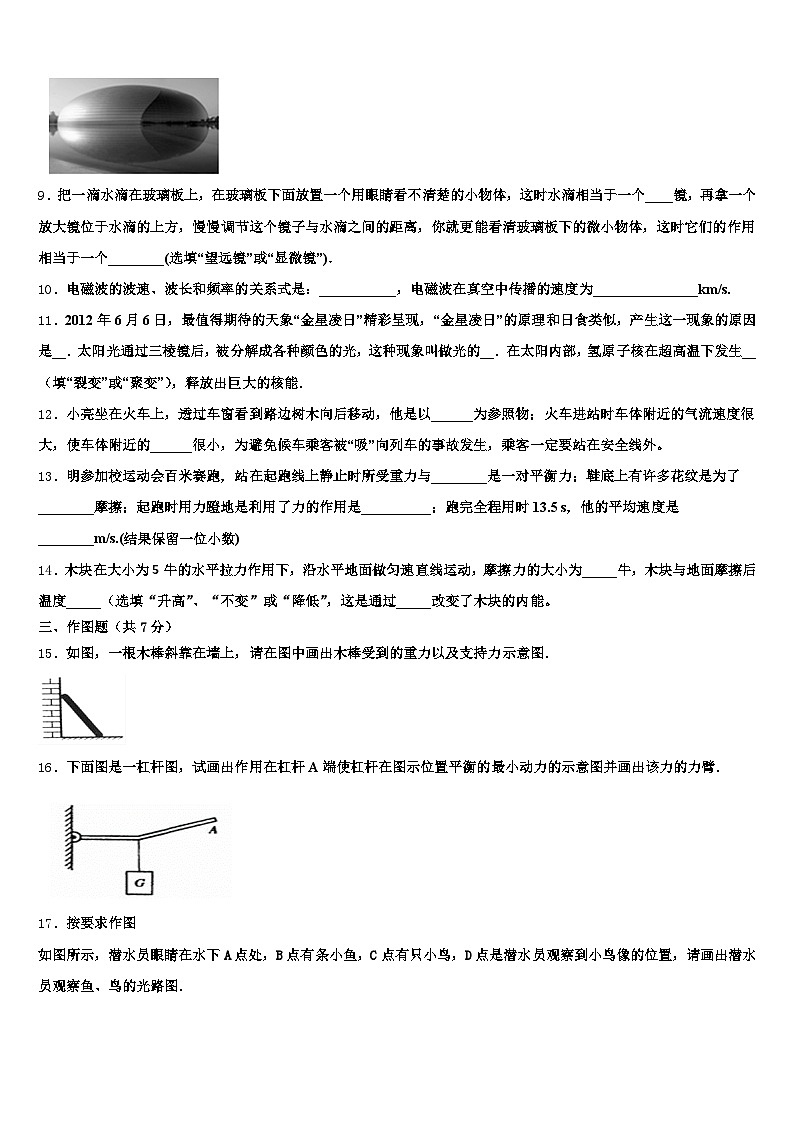

9．把一滴水滴在玻璃板上，在玻璃板下面放置一个用眼睛看不清楚的小物体，这时水滴相当于一个____镜，再拿一个放大镜位于水滴的上方，慢慢调节这个镜子与水滴之间的距离，你就更能看清玻璃板下的微小物体，这时它们的作用相当于一个________(选填“望远镜”或“显微镜”)．
10．电磁波的波速、波长和频率的关系式是：___________，电磁波在真空中传播的速度为_______________km/s.
11．2012年6月6日，最值得期待的天象“金星凌日”精彩呈现，“金星凌日”的原理和日食类似，产生这一现象的原因是__．太阳光通过三棱镜后，被分解成各种颜色的光，这种现象叫做光的__．在太阳内部，氢原子核在超高温下发生__（填“裂变”或“聚变”），释放出巨大的核能．
12．小亮坐在火车上，透过车窗看到路边树木向后移动，他是以______为参照物；火车进站时车体附近的气流速度很大，使车体附近的______很小，为避免候车乘客被“吸”向列车的事故发生，乘客一定要站在安全线外。
13．明参加校运动会百米赛跑，站在起跑线上静止时所受重力与________是一对平衡力；鞋底上有许多花纹是为了________摩擦；起跑时用力蹬地是利用了力的作用是__________；跑完全程用时13.5 s，他的平均速度是________m/s.(结果保留一位小数)
14．木块在大小为5牛的水平拉力作用下，沿水平地面做匀速直线运动，摩擦力的大小为_____牛，木块与地面摩擦后温度_____（选填“升高”、“不变”或“降低”，这是通过_____改变了木块的内能。
三、作图题（共7分）
15．如图，一根木棒斜靠在墙上，请在图中画出木棒受到的重力以及支持力示意图．
16．下面图是一杠杆图，试画出作用在杠杆A端使杠杆在图示位置平衡的最小动力的示意图并画出该力的力臂．
17．按要求作图
如图所示，潜水员眼睛在水下A点处，B点有条小鱼，C点有只小鸟，D点是潜水员观察到小鸟像的位置，请画出潜水员观察鱼、鸟的光路图．
四、实验题（本大题共5小题，共20分）
18．某实验小组的同学用图甲所示的器材测量小灯泡电功率。已知待测小灯泡额定电压为3.8V、小灯泡的额定功率估计在1.2W左右，三节新干电池，电流表（0﹣0.6A，0﹣3A）、电压表（0﹣3V，0﹣15V）、滑动变阻器(10Ω 1.5 A)和开关各一个，导线若干。
（1）请用笔画线表示导线将图甲的电路连接完整，要求滑片向A端移动时小灯泡变暗（导线不允许交叉）。
（__________）
（2）连接好电路后闭合开关，小明发现小灯泡没有发光，但电流表有示数，接下来应进行的操作是_______。
（3）小明根据实验中获得的数据绘制的小灯泡“I﹣U”图象如图乙所示，则小灯泡的额定电功率为_______W。
（4）用如图甲所示的方法测量小灯泡的电功率，为减小测量误差，所选用的电压表的内阻值应___________（选填“远小于”、“接近”或“远大于”）小灯泡的灯丝阻值。
（5)在实验中当灯泡两端电压为 4.5 V 时，由于实验时间过长而烧坏了。小明断开开关，用规格为“3.8V 0.8W”的小灯泡替换已烧坏的小灯泡，再次闭合开关后，为了测量新换灯泡的额定功率，应使滑动变阻器的滑片___________(选填“位置不变”“向A端移动”或“向B端移动”)。
19．在“测定小灯泡电阻”的实验中（小灯泡标有2.5V字样）：
（1）如图甲所示，小丽所接的实验电路存在连接错误，但只需改动一根导线，即可使电路连接正确，请你在应改动的导线上打“╳”，并用笔画线代替导线画出正确的接法．
（________）
（2）电路连接正确后，闭合开关，移动滑动变阻器的滑片，发现小灯泡始终不亮，电压表有示数，电流表无示数，原因可能是小灯泡_____（选填“短路”或“断路”）．
（3）排除故障后，闭合开关，移动滑片至电压表示数如图乙所示，其读数为_____V；要获得小灯泡正常发光时的电阻，滑片应向_____（选填“左”或“右”）移动．
（4）改变滑动变阻器的位置，获得多组电压、电流值绘制出图丙所示的I﹣U图象，小灯泡正常工作时的电阻是_____Ω．
20．在做“探究水的沸腾”实验中，小红同学所用的实验装置如图甲所示：
⑴ 实验前，小红与同学们就器材的选取等进行了讨论，提出了许多观点，小红把他们的观点整理记录如下：其中合理的是_____________（至少有一个观点正确，将正确观点的序号填在横线上）。
A．选择量程为20 -110℃的实验温度计；
B．为了便于观察，在烧杯中加满水；
C．为了节省加热时间，在烧杯中加入lcm深的水；
D．烧杯上加盖纸板主要目的是防止水沸腾时溅出；
E．烧杯上加盖纸板主要目的是减少热量散失；
F．在组装过程中首先调整的是B部分
⑵ 实验前，小红从暖瓶向烧杯中倒入一些热水。该同学用温度计测量水温，如图乙所示，此时水温是_____________℃。
⑶ 实验中，小红记录的实验数据如下表。根据表中的数据，可知本实验中水的沸点为 __________℃。
⑷撤掉酒精灯后，水不会立刻停止沸腾，小红由此得出结论：水的沸腾不需要吸热，你认为他的结论是正确吗？请说明原因________________________。
⑸通过学习，小红终于明白妈妈用炉火炖汤时，在汤沸腾后总是调为小火，请说明其中的道理_______________。
21．小明在做探究光的折射规律的实验时，他让光从玻璃中斜射入空气中，光在分界面上同时发生反射和折射现象。当增大入射角到某一值时，发生了折射光消失而反射光却变得更亮的情况，通过查阅资料，小明得知这是光的全反射现象。小明还查到光从玻璃射向空气时的一些数据，如表所示：
（1）当入射角i≥_____时，发生光的全反射现象。图象中的图线_____（选填“a”或“b”）反映了上述实验中的两角关系。如果光从空气射向玻璃，则反射的能量_____（选填“可能”或“不可能”）达到100%。
22．在“测量盐水的密度”实验中
（1）把天平放在水平桌面上，游码归零后，发现指针位置如图甲所示，此时应将平横螺姆向_____（填“左”或“右”）调节，直到横梁水平平衡；
（2）若用质量为20g的小烧杯装适量的盐水，放在天平的左盘上，天平平衡时，所用砝码和游码在标尺上的位置如图乙所示；然后，将烧杯中的盐水全部倒入量筒中，液面到达的位置如图丙所示，由此可计算出盐水的密度为_____kg/m1．
（1）此次实验操作测得的盐水密度值偏_____（填“大”或“小”）．
五、计算题（本大题共2小题，共13分）
23．随着城市建设的加快，高层住宅拔地而起．但城市供水只能满足1—6层，6楼以上需要采取二次加压，先把水存到楼顶水箱，再对整栋楼供水．如果水泵把体积为10m3的水送到30m高的楼顶水箱，所用时间为5min．取g=10N/kg．通过计算回答：体积为l0m3的水质量是多大？此过程水泵做了多少功？此过程水泵的功率是多少？
24．如图是一种手扶式滚刷扫雪机。它能轻巧灵活地清扫道路上的积雪，其部分技术参数如下表。（g取10N/kg）
（1）扫雪机静止在水平地面上，它与地面接触的总面积为400cm2，求其对地面的压强。
（2）扫雪机不扫雪时，在道路上以最大速度匀速直线行驶，求其所受阻力。
（3）扫雪机以最大行驶速度扫雪900m，消耗燃油0.3kg，求扫雪机的效率。（燃油热值取q＝4.0×107J/kg）
六、综合能力题（本大题共3小题，共18分）
25．神奇的光伏高速公路
全球首段承载式光伏高速公路2017年12月28日在山东济南通车，光伏路面全长1120米，路面顶层是类似毛玻璃的新型材料，摩擦系数高于传统沥青路面，保证轮胎不打滑的同时，还拥有较高的透光率，让阳光穿透它：使下面的太阳能把光能转换成电能，发电装机容量峰值功率为817.2kW．预计年发电量约100万千瓦，参与测试的一名中巴车司机说：“路面的感觉和平常高速一样，刹车距离和平常路面一样．”在冬季，这段路面还可以将光能转化为热能，消融冰雪，确保行车安全．
报道称，这光伏滑路面还预留了电磁感应线圈，随着电动汽车无线技术的配套，未来可实现电动车边跑边充电，预留的信息化端口还可接入各种信息采集设备：车辆信息、拥堵状况等信息将汇聚成交通大数据，构建大数据驱动的智慧云控平台，通过智能系统，车辆管控等措施，能更有效的提升高速公路的运行效率．
晒晒太阳就能发电，公路变成”充电宝”，自行融化路面积雪…，这就是智见公路的先行案例．
阅读上文，回答下列问题：交章中有个物理量的单位有误，请你指出来并改正；简要描述“新型材料”的特性；光伏高速公路的设计应用了哪些物理知识？（回答三点即可）．
26．专家提示：室内空气过于干燥，发病率会明显增加，室内最佳空气湿度值范围45%至50%．如图所示是某家用空气加湿器的自动控制装置，R1是一个传感电阻（置于加湿器表面，和空气接触，用于探测空气的湿度），其阻值随湿度的变化关系如表所示．加湿装置上标有“220V 44W”字样．已知继电器线圈电阻R2为100Ω．左边电源的电压U0为6V不变．当继电器线圈R2中的电流增大到某一数值时，继电器的衔铁被吸下，加湿器电路断开；当继电器线圈中的电流减小到某一数值时，继电器的衔铁被释放，加湿器电路闭合，开始工作．
请解答：
分析上表，当空气湿度增大时，传感电阻的阻值___（增大/减小），继电器的衔铁受到的吸引力____（增大/减小）．正常工作时，加湿装置的工作电流是多少？___________正常工作5min消耗的电能是多少？____-若室内湿度控制在40~60%之间，求衔铁被吸下、加湿装置电路被断开时，继电器线圈中的电流变化范围是多少？___________--
27．在图所示的电路中，电源电压为伏保持不变，定值电阻的阻值为欧，闭合电键，电流表的示数为安．电流表、电压表的表盘如图甲、乙所示．求：电阻两端的电压____．现有两个滑动变阻器，：“欧 安”和：“欧 安”，请选择其中一个替换定值电阻或．要求：选择适当的量程，闭合电键后，移动变阻器的滑片，在保证各无件都能正常工作的情况下，使电流表和电压表都能达到各自的最大值，且使电压表的变化量最大．
第一，为满足上述要求，应选用滑动变阻器__________（选填“”或“”）替换定值电阻__________（选填“”或“”）．
第二，算出电路中电压表的最大变化量_____．

参考答案
一、单项选择题（本大题7小题，每题3分，共21分）
1、A
【解析】
试题分析：甲图探究萘的熔化规律，利用酒精灯加热，是通过热传递改变内能的过程；乙图用力将活塞迅速压下，压缩空气做功，是通过做功改变内能的过程；丙图内燃机压缩冲程，是活塞压缩工作物质做功，将机械能转化为内能，是通过做功改变物质内能的过程；丁图试管水蒸气冲开木塞，对木塞做功，是通过做功将内能转化为机械能的过程。因此，其中与另外三个改变内能方法不同的图是A。
【考点定位】改变内能的方式
2、D
【解析】
A．歼20高速“穿云破雾”是以云雾为参照物，其相对位置有变化，故A错误；
B．战机在空中沿直线匀速飞行时，动能不变，但没有说明高度的变化，不能说明重力势能是否变化，即不能判断机械能是否变化，故B错误；
C．隐形飞机的原理是：通过降低飞机的声、光、电等可探测特征量，使雷达等防空探测器无法早期发现，所以隐形飞机可能在机身表面涂有高效吸收电磁波的物质，使用吸收雷达电磁波材料，在雷达屏幕上显示的反射信息很小、很弱，很难被发现，故C错误；
D．战机采用密度小的钛合金材料，由 知道，同体积的情况下，可以减小质量，故D正确。
3、B
【解析】
根据串、并联电路的特点分析判断。串联电路中用电器要相互影响工作，并联电路中用电器相互不影响工作。
【详解】
电动机和电灯是并联关系，且都有各自的开关控制，所以电动机与照明灯可以不同时工作，且当电冰箱门打开时，S1就自动闭合，电灯就亮。所以电冰箱门关上时，灯泡L与电动机串联是错误的；
故选：B。
本题考查了电冰箱的电路。电动机和电灯是并联关系，互不影响工作。
4、A
【解析】
A、多个大功率用电器同时使用一个插座，会使总功率过大，造成电流过大，容易引起火灾，故A错误，符合题意；
B、更换灯泡、搬动用电器前，应断开电源开关，以防止人接触用电器时触电，故B正确，不符合题意；
C、铁丝的熔点高，当电流过大时不会熔断，因此不能做保险丝，故C正确，不符合题意；
D、纯净的水的不导电的，一般的水都会导电，电饭锅的插头沾水后接入电路中容易发生短路，故D正确，不符合题意。
5、C
【解析】
沿水平方向切去部分后，甲、乙剩余部分的高度相等，即h甲剩＝h乙剩，
此时甲、乙剩余部分的质量相等，因为，所以，根据可得：；
甲、乙剩余部分的质量相等，则剩余部分的重力相等，
，
即，
，
柱状物体对地面的压强，
切去前甲、乙对地面压强p甲、p乙分别为：，，
因为，所以；
故C正确。
6、C
【解析】
试题分析：A．声波可以清洗钟表，说明声音可能传递能量；
B．两名宇航员在太空中不能直接对话，说明真空不能传播声音；
C．将正在发声的交叉接触平静水面，在水面上激起水波，说明了音叉在振动；
D．在一根长钢管的一端敲击一次，从另一端可以听到两次敲击声，说明声音在固体中传播声音比在空气中快．
考点：声音的产生和传播
7、D
【解析】
凸透镜成像的三种情况：
①u＞2f，成倒立、缩小的实像；②2f＞u＞f，成倒立、放大的实像；③u＜f，成正立、放大的虚像．
【详解】
凸透镜的焦距是15cm，凸透镜固定在光具座上50cm刻度线处，
A、将蜡烛移至10cm刻度线处时，物距u=50cm-10cm=40cm，u＞2f，移动光屏，就会得到倒立、缩小的实像，故A错误；
B、若蜡烛放置在30cm刻度线处，物距u=50cm-30cm=20cm，2f＞u＞f，移动光屏，就会得到倒立、放大的实像，故B错误；
C、若蜡烛放置在40cm刻度线处，物距u=50cm-40cm=10cm，u＜f，成正立放大的虚像，在光屏上不能承接，故C错误；
D、把蜡烛放置在15cm刻度线处，物距u=50cm-15cm=35cm，u＞2f，成倒立缩小的实像，照相机应用此原理，故D正确．
故选D．
二、填空题（本大题7小题，共21分）
8、反射 虚
【解析】
大剧院和水中的倒影，是由于平静的水面相当于平面镜，大剧院的水中发生的光的反射形成的虚像，和水上部分看上去就像一个完整的“鸭蛋”．
9、凸透 显微镜
【解析】
小水滴中间厚边缘薄，相当于凸透镜．拿一个放大镜位于水滴的上方，慢慢调节这个镜子与水滴之间的距离，可以看清玻璃板下的微小物体，因此它们的作用相当于显微镜．“水滴”是显微镜的物镜，能成一个倒立、放大的像，像在“水滴”焦距和二倍焦距之间，放大镜相当于目镜，通过目镜再成一个正立、放大的虚像．
10、c＝λf 3×105
【解析】
波速就是波传播的速度，波在单位时间内传播的距离叫波速；波在传播过程中，有波峰和波谷，相邻两个波峰(或波谷)之间的距离叫波长；波是一种振动，单位时间内振动的次数叫频率；电磁波的波速是一定的，波长与频率成反比，所以这三者之间的关系式是： ；电磁波在真空中的传播速度是3×105 km/s .
11、光沿直线传播 色散 聚变
【解析】
光在同种均匀介质中是沿直线传播的，当金星在太阳和地球之间，三个天体正好在一条直线上，金星挡住了太阳沿直线传播到地球上的光，通过滤光镜观察到太阳上有一个明显的小黑点，这就是金星凌日天象；太阳光经过三棱镜后，被分解成各种色光，这是光的色散现象；太阳能内部是由于较轻的氢原子核在高温下发生聚变而释放出核能．
12、 火车 压强
【解析】根据题意知道，小亮是以运动的火车为参照物，所以树木是向后运动的；因为流体流速越大的位置，压强越小，所以火车进站时车体附近的气流速度很大，使车体附近的压强很小，人若靠近列车，则人受到外侧压强大于人内侧受到的压强，在较大的压强差作用下很容易被压向列车，发生交通事故，所以，乘客一定要站在安全线外。
点睛：本题考查的是参照物及其选择与流体压强与流速的关系，考查的都是生活中的现象，注意理论联系实际，学会用物理知识解释生活现象。
13、支持力 增大 相互的 7.4
【解析】
小明站在起跑线上静止时处于平衡状态，受到的重力和支持力是一对平衡力，二力大小相等；鞋底上有许多花纹，是在压力一定时，通过增大接触面的粗糙程度来增大摩擦的；起跑时用力蹬地的同时，地对小明也有力的作用，这是利用了力的作用是相互的；他的平均速度v==≈7.4m/s．
14、5 升高 做功
【解析】
木块在5N的拉力下，匀速直线运动，拉力和摩擦力是一对平衡力，拉力和摩擦力相等，等于5N。木块与地面摩擦，木块克服摩擦做功，温度升高，做功改变物体内能。
三、作图题（共7分）
15、
【解析】
木棒受到三个力的作用，分别是重力、墙壁对木棒的支持力和地面对木棒的支持力．重力作用在重心，方向竖直向下，用G表示；墙壁对木棒的支持力作用在接触点，方向水平向右，用F1表示，地面对木棒的支持力作用在接触点，方向是垂直于地面向上的，用F2表示，如图所示：
16、
【解析】
由图可知，物体的重力即为阻力，方向竖直向下；根据杠杆平衡的条件，要使所用的动力最小，必须使动力臂最长，连接OA就是最长的动力臂L；要使杠杆平衡动力的方向应垂直于力臂向上，据此可画出最小的动力F及其力臂L；如图所示：
根据杠杆平衡的条件，F1×L1＝F2×L2，在杠杆中的阻力、阻力臂一定的情况下，要使所用的动力最小，必须使动力臂最长．而在通常情况下，连接杠杆中支点和动力作用点这两点所得到的线段最长，据此可解决此题．
17、见解析所示
【解析】
如图，潜水员和小鱼都在水中，光在均匀介质中沿直线传播，所以看到小鱼，是由于鱼反射的光线经直线传播到潜水员的眼中，如图：
D点是潜水员观察到小鸟像的位置，则连接AD两点，与水面交于O点，再连接CO，为入射光线，OA为折射光线，如图：
点睛：重点是光的折射成像时的光路图画法，因为像在D点，所以连接AD，则O为入射点，OA为折射光线，连接CO为入射光线．
四、实验题（本大题共5小题，共20分）
18、 将滑片向B端移动 1.14 远大于 向A端移动
【解析】
(1)测小灯泡功率的实验中，滑动变阻器应串联入电路中，题中要求滑动变阻器的滑片P向A端移动时小灯泡变暗，所以此时应将接线柱B接入电路中；电压表与灯泡并联测其电压，灯泡额定电压3.8V，所以电压表使用0∼15V量程，如图所示：
(2) 发现小灯泡没有发光，但电流表有示数，说明电路中电阻大，电流比较小，此时将滑片向B端移动时,使滑动变阻器连入电路的电阻变小，小灯泡会逐渐亮起来；
(3)当电压表示数等于灯泡额定电压3.8V时，灯泡正常发光；由图乙可知，电流为0.3A，灯泡的额定功率：=3.8V×0.3A=1.14W；
(4)图中电流表测通过小灯泡的电流,电压表测小灯泡电压,根据并联电路电流的规律,电流的示数等于流过电压表的电流与小灯泡电流之和,要使测量误差越小,即电流表示数更接近小灯泡电流，根据分流原理，故电压表的阻值应远大于小灯泡的阻值；
(5)由公式 可知, ，额定电压不变，新更换小灯泡的额定功率变小，则电阻变大，由串联分压可知，同等情况下其分压较大，闭合开关后，为使其两端电压达到额定电压，应让滑动变阻器的滑片向A端移动，以增大变阻器的阻值，同时眼睛应盯着电压表。
19、 断路 2.2 右 12.5
【解析】
（1）原电路中，电压表测电源电压是错误的，应测灯的电压，如下所示：
（2）若灯泡短路，则电压表示数为0，与题意不符合；
若灯光断路，小灯泡始终不亮，电流表无示数，电压表串联在电路中测电源电压，电压表有示数，符合题意，故灯泡始终不亮，电压表有示数，电流表无示数原因可能是小灯泡断路；
（3）灯在额定电压下正常发光，图中电压选用小量程，分度值为0.1V，示数为2.2V，小于灯的额定电压2.5V，应增大灯的电压，根据串联电路电压的规律，应减小变阻器的电压，由分压原理，应减小变阻器连入电路中的电阻大小，故滑片向右移动，直到电压表示数为额定电压；
（4）根据绘制出图丙所示的I﹣U图象知，灯在额定电压下的电流为0.2A，由欧姆定律，小灯泡正常工作时的电阻：
R＝＝＝12.5Ω．
20、AEF 84 102 不正确，继续吸热，温度不变。 见解析
【解析】
（1）A为了研究水的沸点，宜选择量程为20的实验温度计，故A符合题意；
B在烧杯中加满水会溢出，故B不符合题意；
C烧杯中水过多或过少，都会影响实验结果的准确性，在烧杯中加入1cm深的水太少，其做法是错误的，故C不符合题意；
DE烧杯上加盖纸板，主要目的是减少热量散失，故D不符合题意，E符合题意。
F“探究水的沸腾”实验中，装置要从下到上安装，所以先要调整B的高度，故F符合题意。
故AEF符合题意。
（2）温度计的分度值是1，则此时温度计的示数为84。
（3）加热过程中，水的温度与时间的关系是：，水的温度从90℃上升到102℃，在这段时间内温度随时间增加而上升，且上升得越来越慢；，水温保持102℃不变。所以水的沸点是102。
（4）刚移走酒精灯时，铁圈、石棉网的温度还高于水的温度，所以可以继续吸热，水不会马上停止沸腾。
(5)汤处于沸腾状态，而水沸腾时的温度不变，即使加大火力，也不能提高水温和使食物煮熟得快，只是加快了水的汽化，浪费了燃料。所以先用大火将食物烧开，就改用小火炖，保持锅内的水一直沸腾就行了。
21、）40° a 不可能
【解析】
（1）光从玻璃斜射向空气时，折射角、反射能量随着入射角的增大而增大；由表中数据可知：当入射角达到40°时，反射能量达到100%，就发生了全反射现象，不发生折射现象。图象中的图线a反映了上述实验中的两角关系。
（2）因为光从空气斜射入玻璃中时，折射角永远小于入射角，因此折射光线不能消失，反射的能量不可能达到100%。
22、左 1.1×101 大
【解析】
（1）由图甲可知，天平指针偏向分度盘的右侧，说明天平右侧较沉，为使天平平衡，应将平衡螺母向左调节；
（2）由图乙可知，烧杯和盐水的总质量：m总＝50g+20g+10g+5g+1g＝86g；
盐水的质量：m＝m总﹣m杯＝86g﹣20g＝66g，
由图丙可知，盐水的体积V＝60mL＝60cm1，
则盐水的密度：；
（1）把烧杯中的盐水全部倒入量筒中，由于烧杯内壁粘有液体，导致所测的盐水体积V偏小，根据密度公式可知，密度偏大．
五、计算题（本大题共2小题，共13分）
23、（1）1×104kg（2）3×106J（3）1×104W
【解析】
(1)由ρ=得,体积为10m3的水的质量：
m=ρV=1.0×103kg/m3×10m3=1×104kg；
(2)水的重力：
G=mg=1×104kg×10N/kg=1×105N，
此过程水泵做的功：
W=Gh=1×105N×30m=3×106J；
(3)工作时间t=5min=300s，
此过程水泵的功率：
P= ==1104W；
24、（1）5×104Pa。（2）500N。（3）30%。
【解析】
（1）扫雪机静止在水平地面上时对地面的压力是：F＝G＝mg＝200kg×10N/kg＝2000N，则对地面的压强是： ＝5×104Pa；
（2）由 知道，扫雪机不扫雪时，在道路上以最大速度匀速直线行驶时的牵引力是： ＝500N，扫雪机在道路上匀速直线行驶，所以其所受阻力是：f＝F牵＝500N；
（3）扫雪机以最大行驶速度扫雪时的牵引力是： ＝4×103N，所以，扫雪机做的功是：W＝F牵′s＝4×103N×900m＝3.6×106J，完全燃烧0.3kg燃油放出的热量是：Q放＝m′q＝0.3kg×4.0×107J/kg＝1.2×107J，则扫雪机的效率是： ＝30%。
六、综合能力题（本大题共3小题，共18分）
25、见解析所示
【解析】
（1）功率的单位是W、kW；电功、电能的单位是千瓦时，故题目中的错误“预计年发电量约100万千瓦”，应该为“100万千瓦时”；
（2）由题中信息知：“新型材料”的特性为：摩擦力大，保证轮胎不打滑；
透光率高使下面的太阳能把光能转换成电能；
还可以将光能转化为热能，消融冰雪，确保行车安全电；
磁感应线圈可实现电动车边跑边充电；
（3）①路面顶层是类似毛玻璃的新型材料，是在压力一定时，通过增大接触面的粗糙程度来增大车辆行驶时与地面的摩擦力；
②阳光穿透它达到中层的光伏发电组件时，消耗太阳能，产生电能，即将太阳能转化为电能．
③太阳能电池板可以把光能转化成电能，若将预留的金属线圈与太阳能电池相连，线圈中会用电流，电流周围就会产生磁场，当电动汽车内的线圈随汽车运动时，线圈在磁场中做切割磁感线运动，会在汽车的线圈中产生感应电流，从而实现运动中的无线充电，解决电动汽车充电难的问题．
26、减小 增大 0.2A 1.32×104J 0.03A～0.04A
【解析】
（1）分析表格数据可知当空气湿度增大时传感电阻阻值的变化，根据欧姆定律可知电路中电流的变化，进一步判断电磁铁磁性的变化和继电器的衔铁受到的吸引力变化；
（2）加湿装置正常工作时的功率和额定功率相等，根据求出其电流，再根据求出正常工作5min消耗的电能；
（3）根据表格数据可知湿度为40%和60%时传感器电阻，根据电阻的串联和欧姆定律求出电路中的电流，然后得出答案。
【详解】
（1）分析上表可知，当空气湿度增大时，传感电阻的阻值减小，电路中的总电阻减小，由可知，控制电路的电流变大，电磁铁的磁性变强，继电器的衔铁受到的吸引力增大；
（2）正常工作时，由可得，加湿装置的工作电流：；由
可得，正常工作5min消耗的电能：；
（3）当空气湿度为40%时，由表格数据可知，传感器的电阻R1=100Ω，因串联电路中总电阻等于各分电阻之和，所以，控制电路中的电流：；当空气湿度为60%时，由表格数据可知，此时传感器的电阻R1′=50Ω，则控制电路中的电流：。故继电器线圈中的电流变化范围是0.03A～0.04A。
答：（1）减小；增大；（2）正常工作时，加湿装置的工作电流是0.2A，正常工作5min消耗的电能是1.32×104J；
（3）若室内湿度控制在40～60%之间，衔铁被吸下、加湿装置电路被断开时，继电器线圈中的电流变化范围是0.03A～0.04A。
本题考查了电路的动态变化分析和欧姆定律、电功率公式、电功公式以及串联电路特点的应用，从表格中获取有用的信息是关键。
27、6V B R1 11.4V
【解析】
由电路图可知，两电阻串联，电压表V1测R1两端的电压，电压表V2测R2两端的电压，电流表测电路中的电流．
（1）根据串联电路的电流特点和欧姆定律求出电阻R1两端的电压；
（2）先根据欧姆定律求出R2的阻值，由题意可知两电压表的量程均为0～15V，分别用滑动变阻器替换值电阻R1或R2，当定值电阻两端的电压为15V时电路中的电流最大，当滑动变阻器两端的电压为15V时滑动变阻器接入电路的电阻最大，根据串联电路的特点和欧姆定律分别求出电路中的最大电流和最小电流以及滑动变阻器接入电路的最大电阻，确定滑动变阻器的规格和替换的定值电阻，并进一步得出电路中电流的最大变化量．
【详解】
由电路图可知，两电阻串联，电压表V1测R1两端的电压，电压表V2测R2两端的电压，电流表测电路中的电流．
①∵串联电路各处的电流相等，∴根据欧姆定律可得，电阻R1两端的电压：；
②∵串联电路中总电压等于各分电压之和，∴R2两端的电压：；R2的阻值为：由上计算可知：电流表的量程为0～0.6A，两电压表的量程均为0～15V，要使电流表和电压表V1都能达到各自的最大值，则与电压表V1并联的电阻应替换为阻值最大变阻器；所以用滑动变阻器替换定值电阻R1，当电流表A的示数最大，即Imax=0.6A时，则电压表V2的示数最大为，当R1=150Ω时，，∵电压表V1的量程为0～15V，∴U1最大=15V，，．
答：①电阻R1两端的电压为6V；②第一，B；R1；第二，电压表V2的最大变化量．
本题考查了串联电路的特点和欧姆定律、电功率公式的灵活应用，关键是根据电流表和电压表的规格确定电路中的最大和最小电流以及滑动变阻器接入电路的最大阻值，本题只要按部就班的解答不难解出．
时间t/min
0
1
2
3
4
5
6
7
8
9
温度t/℃
90
95
98
100
101
102
101
102
102
102
气泡情况
少量气泡，上升过程气泡逐渐变小
大量气泡，上升过程气泡逐渐变大
入射角i
0°
30°
39°
39°30′
40°
50°
折射角r
0°
51°
79°
82°
90°
反射的能量
4.7%
6.8%
36%
47%
100%
100%
自身质量
200kg
不扫雪时行驶功率
500W
扫雪时总功率
4kW
最大行驶速度
1m/s
