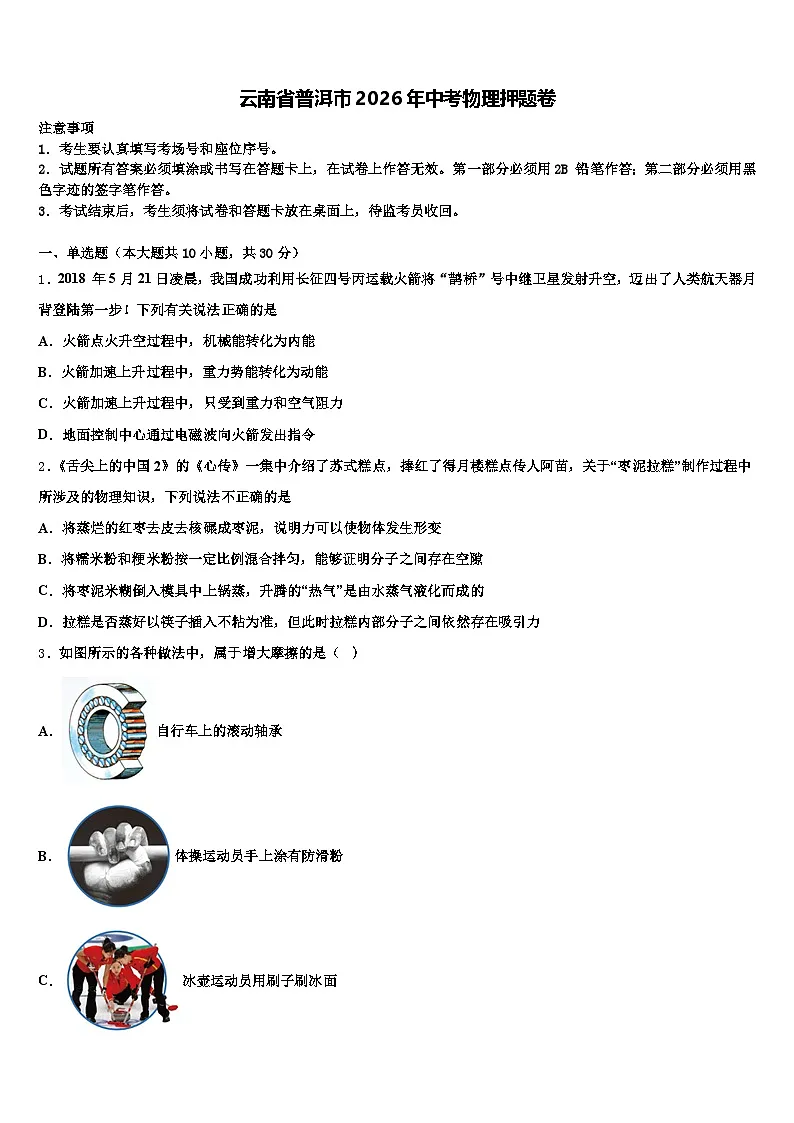

云南省普洱市2026年中考物理押题卷（含答案解析）

这是一份云南省普洱市2026年中考物理押题卷（含答案解析），共19页。试卷主要包含了考生要认真填写考场号和座位序号，下列光现象与其成因对应正确的是，关于声现象，下列说法正确的是等内容，欢迎下载使用。
1．考生要认真填写考场号和座位序号。
2．试题所有答案必须填涂或书写在答题卡上，在试卷上作答无效。第一部分必须用2B 铅笔作答；第二部分必须用黑色字迹的签字笔作答。
3．考试结束后，考生须将试卷和答题卡放在桌面上，待监考员收回。
一、单选题（本大题共10小题，共30分）
1．2018 年5月21日凌晨，我国成功利用长征四号丙运载火箭将“鹊桥”号中继卫星发射升空，迈出了人类航天器月背登陆第一步！下列有关说法正确的是
A．火箭点火升空过程中，机械能转化为内能
B．火箭加速上升过程中，重力势能转化为动能
C．火箭加速上升过程中，只受到重力和空气阻力
D．地面控制中心通过电磁波向火箭发出指令
2．《舌尖上的中国2》的《心传》一集中介绍了苏式糕点，捧红了得月楼糕点传人阿苗，关于“枣泥拉糕”制作过程中所涉及的物理知识，下列说法不正确的是
A．将蒸烂的红枣去皮去核碾成枣泥，说明力可以使物体发生形变
B．将糯米粉和粳米粉按一定比例混合拌匀，能够证明分子之间存在空隙
C．将枣泥米糊倒入模具中上锅蒸，升腾的“热气”是由水蒸气液化而成的
D．拉糕是否蒸好以筷子插入不粘为准，但此时拉糕内部分子之间依然存在吸引力
3．如图所示的各种做法中，属于增大摩擦的是（ ）
A．自行车上的滚动轴承
B．体操运动员手上涂有防滑粉
C．冰壶运动员用刷子刷冰面

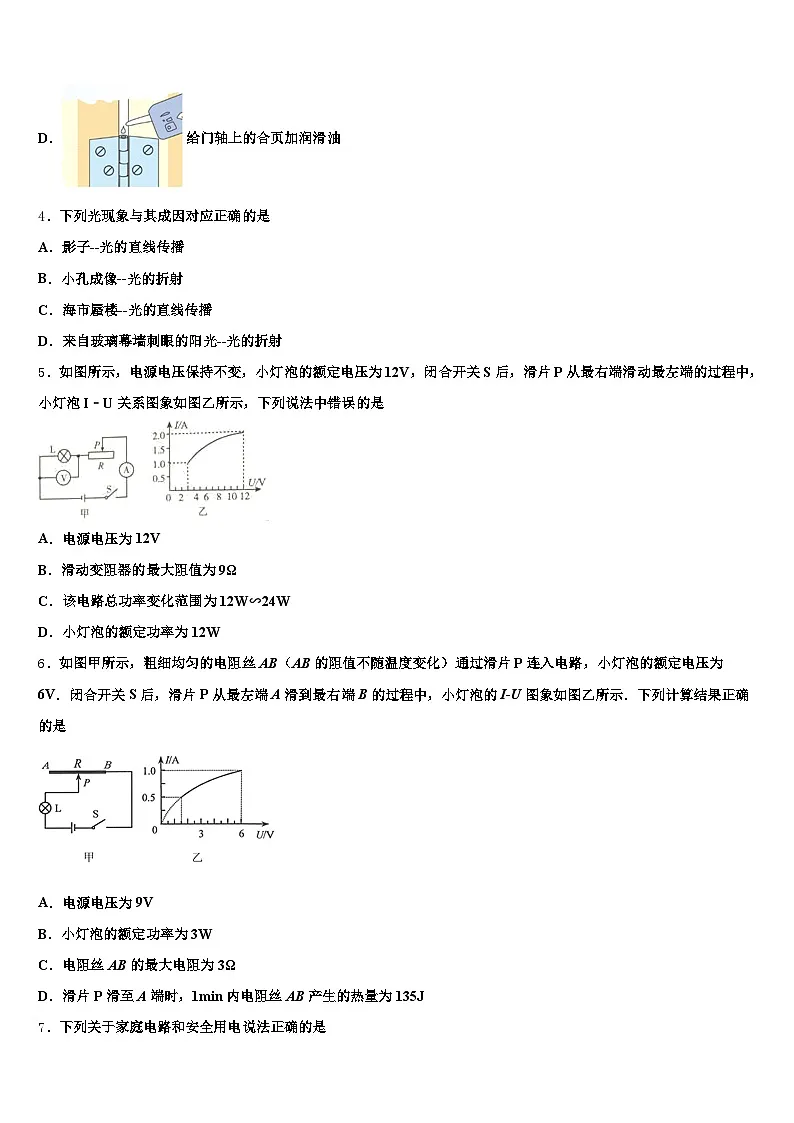

D．给门轴上的合页加润滑油
4．下列光现象与其成因对应正确的是
A．影子--光的直线传播
B．小孔成像--光的折射
C．海市蜃楼--光的直线传播
D．来自玻璃幕墙刺眼的阳光--光的折射
5．如图所示，电源电压保持不变，小灯泡的额定电压为12V，闭合开关S后，滑片P从最右端滑动最左端的过程中，小灯泡I﹣U关系图象如图乙所示，下列说法中错误的是
A．电源电压为12V
B．滑动变阻器的最大阻值为9Ω
C．该电路总功率变化范围为12W∽24W
D．小灯泡的额定功率为12W
6．如图甲所示，粗细均匀的电阻丝AB（AB的阻值不随温度变化）通过滑片P连入电路，小灯泡的额定电压为6V．闭合开关S后，滑片P从最左端A滑到最右端B的过程中，小灯泡的I-U图象如图乙所示．下列计算结果正确的是
A．电源电压为9V
B．小灯泡的额定功率为3W
C．电阻丝AB的最大电阻为3Ω
D．滑片P滑至A端时，1min内电阻丝AB产生的热量为135J

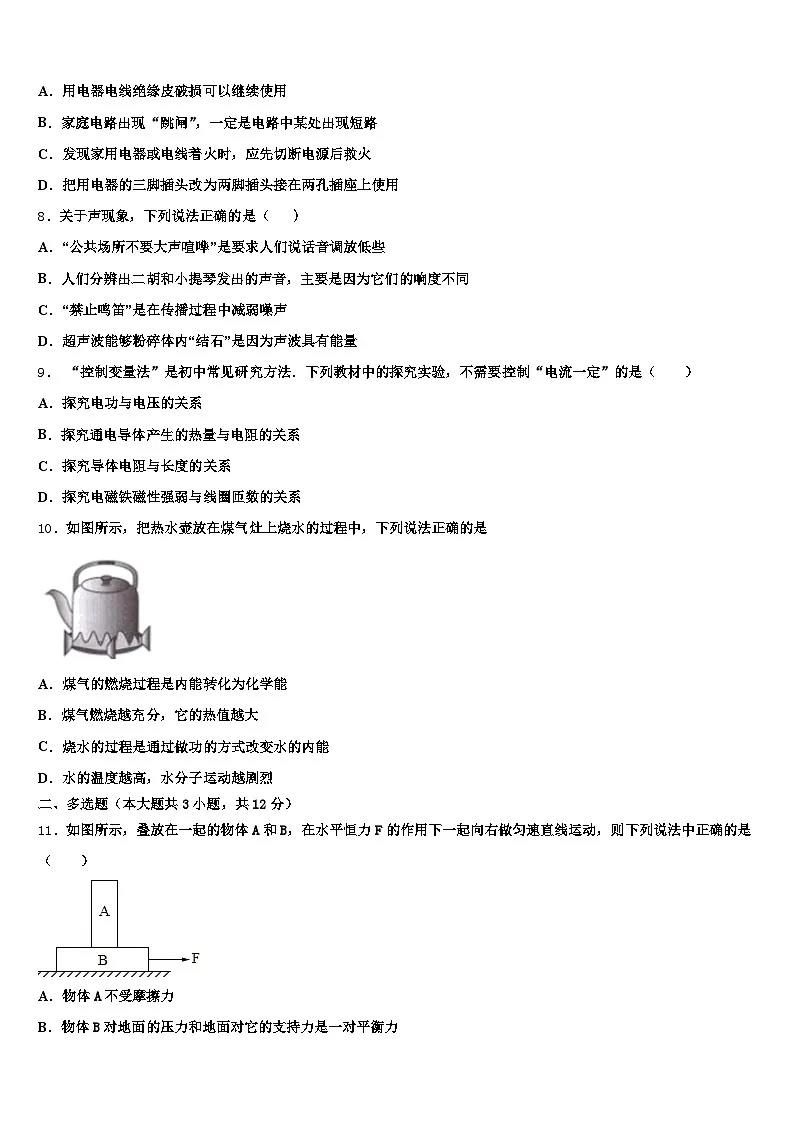

7．下列关于家庭电路和安全用电说法正确的是
A．用电器电线绝缘皮破损可以继续使用
B．家庭电路出现“跳闸”，一定是电路中某处出现短路
C．发现家用电器或电线着火时，应先切断电源后救火
D．把用电器的三脚插头改为两脚插头接在两孔插座上使用
8．关于声现象，下列说法正确的是（ ）
A．“公共场所不要大声喧哗”是要求人们说话音调放低些
B．人们分辨出二胡和小提琴发出的声音，主要是因为它们的响度不同
C．“禁止鸣笛”是在传播过程中减弱噪声
D．超声波能够粉碎体内“结石”是因为声波具有能量
9． “控制变量法”是初中常见研究方法．下列教材中的探究实验，不需要控制“电流一定”的是（ ）
A．探究电功与电压的关系
B．探究通电导体产生的热量与电阻的关系
C．探究导体电阻与长度的关系
D．探究电磁铁磁性强弱与线圈匝数的关系
10．如图所示，把热水壶放在煤气灶上烧水的过程中，下列说法正确的是
A．煤气的燃烧过程是内能转化为化学能
B．煤气燃烧越充分，它的热值越大
C．烧水的过程是通过做功的方式改变水的内能
D．水的温度越高，水分子运动越剧烈
二、多选题（本大题共3小题，共12分）
11．如图所示，叠放在一起的物体A和B，在水平恒力F的作用下一起向右做匀速直线运动，则下列说法中正确的是（ ）
A．物体A不受摩擦力
B．物体B对地面的压力和地面对它的支持力是一对平衡力
C．若增大拉力F，则物体B与地面间的摩擦力不变
D．若物体B遇到障碍物突然停止，则物体A向右倾
12．下列有关磁现象的说法中，正确的是（）
A．磁体具有吸引轻小物体的性质
B．放入磁场中某点的小磁针静止时N极指向与该点磁场方向相同
C．地磁场的北极在地理的南极附近
D．导体在磁场中做切割磁感线运动，导体中就会产生感应电流
13．电动自行车有行驶工作、蓄电池充电两种状态，局部电路图如图所示．断开S后，充电插口可以外接充电器对蓄电池进行充电．电功自行车行驶过程中，其电动机正常工作电压为48V，此时通过电动机线圈的电流为5A．电动机线圈的电阻是0.5Ω，下列说法正确的是
A．对蓄电池充电时，蓄电池相当于电路中的用电器
B．电动自行车的电动机是把电能全部转化为机械能
C．电动机正常工作1min，电流通过线圈所产生的热量为14400J
D．电动机正常工作lmin，消耗的电能为14400J
三、填空题（本大题共5小题，共10分）
14．上海地区照明电路中，教室里的日光灯和电风扇的工作电压为_____伏；这些用电器之间是__（选填“串联”或“并联”），工作时将_____能分别转化为其它形式的能．
15．在某一温度下，两上电路元件A和B中的电流与其两端电压的关系如图所示．则由图可知，元件A的电阻为_____Ω；将A和B并联后接在电压为2.0V的电源两端，则通过A和B的总电流是_____A．
16．中国海军在水上演习过程中，海军舰艇采用前后编队形式，而不采用并排航行，这是因为并排航行时，左、右舰艇之间的水流增大，压强_____；舰艇浸入水中的深度为3m时，舰艇底部受到水对它的压强为_____Pa（ρ水＝1.0×103kg/m3，g＝10N/kg）。
17．如图所示，若O点为滑轮的支点，其中支点位置正确的是______（选填“A”或“B”）；若物体所受重力均为20牛，不计滑轮重力及摩擦，当用力F2匀速提升物体时，力F2为________牛；若F2使物体匀速上升2米，则物体的重力势能________（选填“增大”、“减小”或“不变”）。
18．如图所示，桌面的面积为1m2，桌面上的物体重40N，与桌面的接触面积为1dm2，该物体对桌面的压强为_____Pa；现用20N的推力，将该物体由A处水平推动1m到达B处后，撤去推力。物体由于_____继续向前运动了0.2m，最后掉到地面C处。在此过程中，推力对物体做功_____J，重力对物体做功_____J。
四、计算题（本大题共3小题，共29分）
19．如图所示的电路中，电源电压为3V，R为阻值未知的定值电阻，小灯泡L的规格为“6V 3W”，若小灯泡的阻值不随温度变化，闭合开关S后，电流表的示数为0.55A．求：
（1）小灯泡的电阻；
（2）小灯泡的实际功率；
（3）定值电阻R的阻值．
20．小林用一个电流表和一个阻值为10Ω的电阻R0来测某未知电阻Rx的阻值，设计了如图所示的电路，在只闭合S的情况下，电流表的示数为0.6A；再同时闭合S、S1时，电流表的示数为0.9A，电源电压不变，求：
（1）电源电压；
（2）电阻Rx的阻值．
21．当前新能源汽车日益普及，某品牌新能源汽车一次最多能装入18kg硼和45L水，利用二者反应产生的能量，相当于3.5L汽油完全燃烧产生的能量。当该车以108km/h的速度在水平路面上匀速行驶时，燃料的能量转化为机械能的效率为80%，该轿车的质量是1.6t，轿车受到的阻力是车重的0.1倍。（汽油的热值为4.6×107J/kg，ρ汽油＝0.8×103kg/m3，g取10N/kg）求：
（1）发动机的牵引力为多大？
（2）发动机的有用功率多大？
（3）一次加满燃料可以供该车行驶多少千米？
（4）请说出使用该车的优点（一条即可）。
五、作图题（本大题共2小题，共4分）
22．一束光从空气射向水面，请完成光路．
23．如图所示一个重力为5N、质量分布均匀的铁圆环被静止悬挂，画出其受重力的示意图．
六、实验探究题（本大题共3小题，共15分）
24．为测量小灯泡L1正常发光时的电阻R1，小明设计了一个如图甲所示的电路图，已知定值电阻Ω，滑动变阻器R（20Ω 1A），电源电压为18V，小灯泡L1的额定电压为6V，额定功率约为2. 4W。
（1）闭合开关S前，滑动变阻器的滑片P应滑到最__________（选填“左端”或“右端”）
（2）小明正确连接电路后，进行实验。小灯泡L1正常发光时，电流表的指针如图所示，通过小灯泡的电流I1为__________A，正常发光时的电阻值R1为__________Ω。
（3）电路中定值电阻R0的作用是：________________。
（4）小明完成上述实验后，把电流表和小灯泡L1拆走了，小红利用小明剩余的器材和老师又给她的两个开关S1、S2及导线，重新设计了一个如图所示的实验电路，测出了另一盏小灯泡L2（）正常发光时的电阻R2。
a. 为了测出小灯泡L2正常发光时的电阻R2，请只添加两条导线，帮助小红完成实验电路的连接；（____________）
b. 请把小红的实验步骤补充完整：
①先断开开关S2，再闭合开关S和S1，移动滑动变阻器的滑片P，使电压表的示数为_______________；这时保持滑动变阻器的滑片位置不动，断开开关S1，闭合开关S2，记录下电压表的示数U；
②则R2=____________。
25．某小组在探究电流与电阻关系的实验中，设计了如图所示的电路．
请你用笔画线代替导线将如图所示电路连接完整__________；电源由两节电压为1.5V的电池串联组成，则电源电压为_______V；若分别将5Ω、10Ω、15Ω的电阻接入电路进行实验时，调节滑动变阻器，保持电压表示数为1.5V不变，那么选取的滑动变阻器的最大阻值应该不小于________Ω．由此得到结论：电压一定时，电流与电阻成_____________；保持电压表示数为2V的条件下重复进行上述实验，其目的是：_______________．
26．小腾和小组的同学完成了下面的实验：如图甲所示：在探究“电流和电阻的关系”的实验中，定值电阻R1由5Ω换成10Ω时，接下来滑动变阻器的滑片应向______（选填“左”或“右”）调节；若电源电压为6V，R1的可选最大电阻为20Ω，为保证电阻R1两端的电压为2V，那么滑动变阻器R2阻值应不小于______Ω。
做完实验后，把定值电阻换成小灯泡，小腾又完成了“测量额定电压是2.5V小灯泡电功率”的实验，如图乙所示：
①用笔画线代替导线完成图乙电路的连接；
②小腾连接完电路，闭合开关，发现灯泡不亮，电压表和电流表的指针无偏转，则电路中存在的故障为______。排出故障后，小腾移动滑片，记下每次对应的电压表和电流表的示数，并绘制了如图丙所示图像，根据图像可知小灯泡的额定功率是______W。
参考答案
一、单选题（本大题共10小题，共30分）
1、D
【解析】
A、火箭点火升空过程中，燃料燃烧产生的燃气内能转化为火箭升空的机械能，故A错误；
B、火箭加速上升的过程，质量不变，速度增加，故动能增加，同时高度增加，重力势能增大，故不是重力势能和动能的转化，故B错误；
C、火箭加速上升过程中，因速度增加可知火箭受到非平衡力的作用，此时火箭受到重力和空气阻力作用，同时还受到燃气的推力作用，故C错误；
D、在卫星发射和卫星正常运行过程中，卫星与地面的联系均是通过电磁波传递的，故D正确。
2、B
【解析】
A. 将蒸烂的红枣去皮去核碾成枣泥，红枣在力的作用下改变了形状，说明力可以使物体发生形变．故A正确，不符合题意．
B. 糯米粉和粳米粉是宏观的物质，不能证明分子之间存在空隙．故B错误，符合题意．
C. 升腾的“热气”是高温水蒸气遇冷而液化形成的无数小水滴，随空气运动形成的．故C正确，不符合题意．
D. 任何物质的分子间都存在相互的引力和斥力．故D正确，不符合题意．
3、B
【解析】试题分析：自行车上的滚动轴承，是用滚动代替滑动来减小摩擦力，故A不符合题意；体操运动员手上涂有防滑粉，是在压力一定时，通过增大接触面的粗糙程度来增大摩擦力，故B符合题意；冰壶运动员用刷子刷冰面，是在压力一定的情况下，通过减小接触面的粗糙程度来减小摩擦的，故C不符合题意；给门轴上的合页加润滑油，是使接触面脱离来减小摩擦力，故D不符合题意；故应选B。
【考点定位】摩擦力
4、A
【解析】
（1）光在同种、均匀、透明的介质中沿直线传播，光的直线传播形成的现象包括：小孔成像，影子的形成，日、月食的形成等；
（2）光在传播的过程中遇到物体表面传播方向发生改变，叫做光的发生反射，平面镜成像、水面成像等就是光的反射形成的；
（3）光在同一种不均匀的介质中或者从一种介质斜射入另一种介质时，光的传播方向会发生偏折，叫做光的折射，例如：海市蜃楼，凸透镜成像等都属于光的折射现象。
【详解】
A、影子是光的直线传播形成的，该选项说法正确；
B、小孔成像是光的直线传播形成的，该选项说法不正确；
C、海市蜃楼，是光在不均匀的空气中传播形成的，属于光的折射，该选项说法不正确；
D、来自玻璃幕墙刺眼的阳光，是光的镜面反射形成的，该选项说法不正确。
故选：A。
5、D
【解析】
解答：
(1)由电路图可知，当滑动变阻器接入电路中的电阻为0时，电路为灯泡的简单电路，由图象可知，电源的电压U＝UL＝12V，电路中的电流I＝2A，故A正确；则灯泡的额定功率：PL＝ULI＝12V×2A＝24W，故D错误；(2)当滑动变阻器接入电路中的电阻最大时，电路中的电流最小，由图象可知，灯泡两端的电压U′L＝3V，电路中的电流I′＝1A，因串联电路中总电压等于各分电压之和，所以，滑动变阻器两端的电压：UR＝U−U′L＝12V−3V＝9V，由I＝ 可得，滑动变阻器的最大阻值：R＝＝9Ω，故B正确；当滑动变阻器接入电路中的电阻为0时，电路的功率最大，最大功率P大＝PL＝24W，当滑动变阻器接入电路中的电阻最大时，电路的功率最小，最小功率P小＝UI′＝12V×1A＝12W，则该电路总功率变化范围为12W∼24W，故C正确．
故选D.
（1）由电路图可知，当滑动变阻器接入电路中的电阻为0时，电路为灯泡的简单电路，此时灯泡两端的电压和额定电压相等也是电源的电压，根据P＝UI求出灯泡的电功率即为额定功率；（2）当滑动变阻器接入电路中的电阻最大时电路中的电流最小，由图可知电表的示数，根据串联电路的电压特点求出滑动变阻器两端的电压，根据欧姆定律求出滑动变阻器的最大阻值；当滑动变阻器接入电路中的电阻最小时电路的总功率最大，当滑动变阻器接入电路中的电阻最小时电路的总功率最小，根据P＝UI求出电路消耗的最小总功率，然后得出答案．
6、D
【解析】
A．由图甲可知，当滑片位于B端时，电路为L的简单电路，此时电路中的电流最大，由图乙可知，通过灯泡的电流为1A，灯泡两端的电压为6V，即电源电压U=6V，故A错误；
B．灯泡的额定功率PL=UI=6V1A=6W，故B错误；
C．当滑片P在最左端A时，电阻丝AB完全接入电路中，电路中的电流最小，由图乙可知，通过小灯泡的电流为I=0.5A，灯泡两端电压UL=1.5V，因串联电路中总电压等于各分电压之和，所以，电阻丝AB两端电压：UAB=U-UL=6V-1.5V=4.5V，因串联电路中各处的电流相等，所以，由可得，电阻丝AB的阻值，故C错误；
D．滑片P在A时AB的电功率：PAB=UABI=，1min内电阻丝AB产生的热量为：Q=PABt=2.25W160s=135J，故D正确．
7、C
【解析】
A、电线的绝缘皮破损时应及时更换，否则容易发生触电事故，故A说法错误；
B、空气开关“跳闸”，可能是电路出现了短路，也可能是用电器的总功率过大，故B说法错误；
C、发现家用电器或电线着火时，应先切断电源后救火，防止再次发生危害，故C说法正确；
D、若把用电器的三脚插头改为两脚插头接在两孔插座上使用，这样当金属外壳漏电时，易引发触电事故，故D说法错误。
8、D
【解析】
“公共场所不要大声喧哗”是要求人们说话的响度放低些，故A错误；音色是指声音的品质与特色，不同乐器的音色是不同的，所以人能分辨出二胡和小提琴发出的声音，主要是因为它们的音色不同，故B错误；禁止鸣笛是在声源处减弱噪声，故C错误；声音即可传递信息，又可以传递能量，而超声波能够粉碎体内“结石”是利用了声音能传播能量，故D正确，故选D．
点睛：本题考查的是对声音的音调、响度和音色的理解，声音的利用和减弱噪声的方法，是一道综合性的声学问题，但难度不大．
9、C
【解析】
A．由W＝UIt可知，要探究电功与电压的关系，需使电流和通电时间一定．故A不符合题意；
B．由Q＝I2Rt可知，通电导体产生的热量与电路中的电流、导体的电阻和通电时间有关，要探究热量与电阻的关系，需控制电流和通电时间一定．故B不符合题意；
C．电阻与导体的长度、材料、横截面积和温度有关，与电流大小无关，探究与长度的关系，不用控制电流一定．故C符合题意；
D．电磁铁磁性强弱与电流大小和线圈匝数有关，要探究电磁铁磁性强弱与线圈匝数的关系，需控制电路中的电流相同．故D不符合题意．
10、D
【解析】
A．煤气在燃烧过程是化学能转化为内能，故A错误；
B．燃料的热值仅与燃料的种类有关，而与燃料的燃烧程度、质量都无关，故B错误；
C．烧水时水从火焰中吸收热量，温度升高，是利用热传递的方式改变物体内能的，故C错误；
D．分子的运动快慢与温度有关，水的温度越高，水分子运动越剧烈，故D正确．
二、多选题（本大题共3小题，共12分）
11、ACD
【解析】
（1）A、B两物体叠放在一起，处于匀速直线运动状态，A和B受到的都是平衡力；
（2）A受到的力有：重力、B对A的支持力；A的重力等于B对A的支持力；
B受到的力有：重力、A对B的压力、地面对B的支持力以及拉力和地面的摩擦力．其中B的重力加上A对B的压力等于地面对B的支持力，拉力和地面的摩擦力相等；
（3）二力平衡的条件是：作用在同一物体上、大小相等、方向相反、作用在同一直线上．
相互作用力的条件：作用在两个物体上、大小相等、方向相反、作用在同一直线上．
（4）影响摩擦力的因素是：压力和接触面的粗糙程度．根据一切物体都有保持原来运动状态的性质来分析木块的运动状态．
【详解】
A. AB一起做匀速直线运动， A物体水平方向处于平衡状态，因为A在水平方向不受其他力的作用，根据二力平衡的条件，A在水平方向也不受摩擦力的作用，故A正确；
B. 物体B对地面的压力和地面对它的支持力，是一对相互作用力，没有作用在一个物体上，不是平衡力，故B错误；
C. 摩擦力由压力和接触面的粗糙程度决定，两个因素都不变，所以若增大拉力F时,物体B与地面间的摩擦力是不变的，故C正确；
D. 若物体B遇到障碍物突然停止，物体A底部由于受摩擦力而停止运动，，物体A上部由于惯性，会继续保持向运动,所以物体A向右倾，故D正确；
故选ACD．
平衡力与相互作用力的判断是个难点，平衡力是作用在一个物体上的力，而相互作用力作用于两个物体，两对力的大小都相等，方向都相反，也都作用在一条直线上．
12、BC
【解析】
A．磁铁只能吸引铁磁性物质（铁、钴、镍），与物体大小无关，故A错误；
B．磁场方向的规定：磁场中某点的磁场方向与放在该处的小磁针静止时N极指向相同，故B正确；
C．根据地磁场的规定：地磁场的北极在地理的南极附近，故C正确；
D．闭合电路的一部分导体在磁场中做切割磁感线运动，导体中才会产生感应电流，故D错误．
13、AD
【解析】
（1）对蓄电池充电时，蓄电池相当于电路中的用电器；
（2）电动自行车的电动机是把电能大部分转化为机械能；
（3）根据 可求正常工作lmin，电流通过线圈所产生的热量；
（4）根据 可求电动机正常工作lmin，消耗的电能．
【详解】
A、对蓄电池充电时，蓄电池消耗了电能，蓄电池相当于电路中的用电器，故A正确；
B、电动自行车的电动机是把电能大部分转化为机械能和小部分内能，故B错误；
C、电动机正常工作lmin，电流通过线圈所产生的热量：
，故C错误；
D、电动机正常工作lmin，消耗的电能： ，故D正确．
故选AD．
三、填空题（本大题共5小题，共10分）
14、220 并联 电
【解析】
由生活常识可知，我国家庭电路的电压是220V；由于家庭电路中的用电器互不影响，所以这些用电器是并联的；这些用电器工作时，消耗了电能，转化为其他形式的能，即这是将电能转化为其他形式的能的过程．
15、5；0.1．
【解析】
从A图象中读出任意一定的电压和电流，根据欧姆定律求出元件A的电阻；将A和B并联后接在电压为2.0V的电源两端时，它们两端的电压均为2.0V，根据图象读出通过的电流，根据并联电路的电压特点求出总电流．
【详解】
由图象可知，当UA=2V时，IA=0.4A，根据欧姆定律可得A的电阻；
将A和B并联后接在电压为2.0V的电源两端时，它们两端的电压均为2.0V，由图象可知：IA=0.4A，IB=0.2A，并联电路中干路电流等于各支路电流之和，通过A和B的总电流：I=IA+IB=0.4A+0.2A=0.1A．
16、减小3.0×104
【解析】
舰艇并排行驶时，舰艇带动其周围的水随船向前运动，结果使舰艇内侧之间的水流速度大于舰艇外侧的水流速度，因为水的流速越大，压强越小，水的流速越小压强越大，所以舰艇内外测的水存在压强差，水的压强差使舰艇靠近，进而发生碰撞，为了避免事故的发生，不采用“并排”护航；舰艇下浸入水中的深度为3m时受到水的压强：.
17、A 10 增大
【解析】
由图可知，A图为定滑轮，支点在滑轮的中心；B图为动滑轮，支点在滑轮的左侧边缘上，故支点正确的是A；
不计滑轮重力及摩擦，使用动滑轮可以省一半的力，F2=G=×20N=10N；
物体匀速上升2m，质量不变，高度增加，重力势能变大。
18、4000 惯性 20 32
【解析】
因水平面上物体的压力和自身的重力相等，所以，该物体对桌面的压强：p＝＝＝＝4000Pa；运动的物体撤去推力后，物体由于惯性继续向前运动；由题意可知，推力F′＝20N，在推力作用下物体移动的距离s＝1m，则推力对物体做的功W＝F′s＝20N×1m＝20J；重力对物体做功W′＝Gh＝40N×0.8m＝32J。
四、计算题（本大题共3小题，共29分）
19、（1）12 Ω；（2）0.75 W；（3）10 Ω
【解析】
（1）由P=可得，小灯泡的电阻
RL==12Ω
（2）由电路图可知，灯泡L与电阻R并联，电流表测干路电流．因并联电路中各支路两端的电压相等，所以，通过灯泡的电流
IL==0.25A
灯泡的实际功率
PL′=UIL=3V×0.25A=0.75W
（3）因并联电路中干路电流等于各支路电流之和，所以，通过R的电流
IR=I﹣IL=0.55A﹣0.25A=0.3A
定值电阻R的阻值
R==10Ω
答：（1）小灯泡的电阻为12Ω；
（2）小灯泡的实际功率为0.75W；
（3）定值电阻R的阻值为10Ω。
20、（）6V．（）20Ω．
【解析】
(1)只闭合S时,电路为R0的简单电路,电流表测通过R0的电流，由I＝可得，电源的电压：
U＝I0R0＝0.6A×10Ω＝6V；
(2)同时闭合S、S1时,R0与Rx并联，电流表测干路电流，因并联电路中干路电流等于各支路电流之和，所以,通过Rx的电流：
Ix＝I−I0＝0.9A−0.6A＝0.3A，
因并联电路中各支路两端的电压相等，所以,Rx的阻值：
Rx＝＝20Ω.
（1）只闭合S时，电路为R0的简单电路，电流表测通过R0的电流，根据欧姆定律求出电源的电压；
（2）同时闭合S、S1时，R0与Rx并联，电流表测干路电流，根据并联电路的电流特点求出通过Rx的电流，根据并联电路的电压特点和欧姆定律求出Rx的阻值．
21、（1）1.6×103N；（2）4.8×104W；（3）64.4km；（4）对环境无污染。
【解析】
（1）汽车受到的重力：G＝mg＝1.6×103kg×10N/kg＝1.6×104N；
汽车受到的阻力：f＝0.1G＝0.1×1.6×104N＝1.6×103N；
因为汽车匀速行驶，所以牵引力等于阻力：F＝f＝1.6×103N；
（2）汽车的速度：v＝108km/h＝108×m/s＝30m/s，
由P＝＝＝Fv得，汽车的功率：
P＝Fv＝1.6×103N×30m/s＝4.8×104W；
（3）汽油的质量m′＝ρV＝0.8×103kg/m3×3.5×10﹣3m3＝2.8kg，
3.5L汽油完全燃烧时放出的热量：
Q放＝m′q＝2.8kg×4.6×107J/kg＝1.288×108J；
由η＝得，一次加满燃料汽车发动机做功：
W＝ηQ放＝80%×1.288×108J＝1.0304×108J；
由W＝Fs得，汽车最多行驶的路程：
s＝＝＝6.44×104m＝64.4km；
（4）水和硼反应产生氢，氢再进入内燃机燃烧，生成物是水，对环境无污染。
五、作图题（本大题共2小题，共4分）
22、
【解析】
过入射点垂直水面作出法线NN’，在法线右侧空气中画出反射光线，使反射角等于入射角．在水中法线的另一侧画出折射光线，使折射角小于入射角，如图所示：
23、略
【解析】
重力的方向竖直向下，作用点在重心，如图的圆环，重心在圆心处，据此作图，并在箭头处标上重力的符号，如图：
六、实验探究题（本大题共3小题，共15分）
24、右端 0.4 15 使小灯泡正常发光且保护电路 12V
【解析】
（1）由图知道，滑动变阻器的下面接了左边的接线柱，所以在闭合开关前，应将滑片移至最右端；
（2）由电路图知道，滑动变阻器与灯泡、定值电阻串联，电压表应与灯泡并联，又因为小灯泡L1的额定电压为6V，额定功率约为2. 4W，所以，灯泡的额定电流大约是： ，由此可知，图中电流表的量程应是0～0.6A，分度值为0.02A，示数为0.4A，即正常发光时通过小灯泡的电流是：I1=0.4A，此时小灯泡的电阻是：R1==15Ω；
（3）定值电阻R0串联在电路中，起到分压限流的作用，使小灯泡正常发光且保护电路；
（4）a.因为没有电流表，可用电压表和定值电阻来代替电流表，应将定值电阻与待测电阻串联，电压表分别能够测出定值电阻和待测电阻两端的电压（或根据串联电路电压的关系测量），电路如图所示：
b.实验步骤：
①先断开开关S2，再闭合开关S和S1，则灯泡与滑动变阻器串联，电压表测量灯泡L2的电压，移动滑动变阻器的滑片P，使电压表的示数为L2的额定电压12V；这时保持滑动变阻器的滑片位置不动，断开开关S1，闭合开关S2，此时定值电阻与滑动变阻器串联，电压表测量定值电阻两端的电压，记录下电压表的示数U；
②当断开开关S2，闭合开关S和S1时，由串联电路的特点知道，I1= ，即R滑=R2 ① ，
当断开开关S1，闭合开关S2时，由串联电路的特点知道，I2= ②，
由①②解得R2=。
25、 3 15 反比 多次实验得出的结论更具有普遍性（或避免实验得出的结论具有偶然性）
【解析】
试题分析：（1）电压表与待测用电器电阻并联，图中使用两节干电池作为电源，故电压表选用小量程．电路连接如图所示．
（2）一节干电池的电压为1．5V，两节干电池串联，电压为2×1．5V=3V．
（3）当接入电阻为最大阻值15Ω时，电路中的电流为，滑动变阻器的最大阻值为．由欧姆定律可知：电压一定时，电流与电阻成反比．（4）一次实验得出的结论具有偶然性，多次实验得出的结论更具有普遍性．
考点：电路连接；电压表的使用；干电池的电压；串联电路特点应用；欧姆定律应用；实验方法评估．
26、右 40 滑动变阻器开路 0.625
【解析】
（1）实验过程中，定值电阻R1由5Ω换成10Ω时，根据分压原理，定值电阻分得的电压变大，要保持电压不变，变阻器要分去更多的电压，变阻器连入电路的电阻要变大，故滑动变阻器的滑片应向右移动；若电源电压为6V，R1的可选最大电阻为20Ω，为保证电阻R1两端电压为2V，变阻器分得的电压U变=6V-2V=4V，根据分压原理，，那滑动变阻器的最大阻值应不小于R2=×R1=×20Ω=40Ω；
（2）将电压表和灯泡并联，灯泡串联在电路中，如图所示：
闭合开关，发现灯泡不亮，电压表和电流表的指针无偏转，说明电路发生开路，可能滑动变阻器开路；由图丙所示图象，当小灯泡电压为2.5V正常发光时，对应的电流为0.25A，小灯泡的功率P额=U额I=2.5V×0.25A=0.625W。
