2026年中考物理一轮复习第十五、十六章 电流和电路 电压 电阻课件

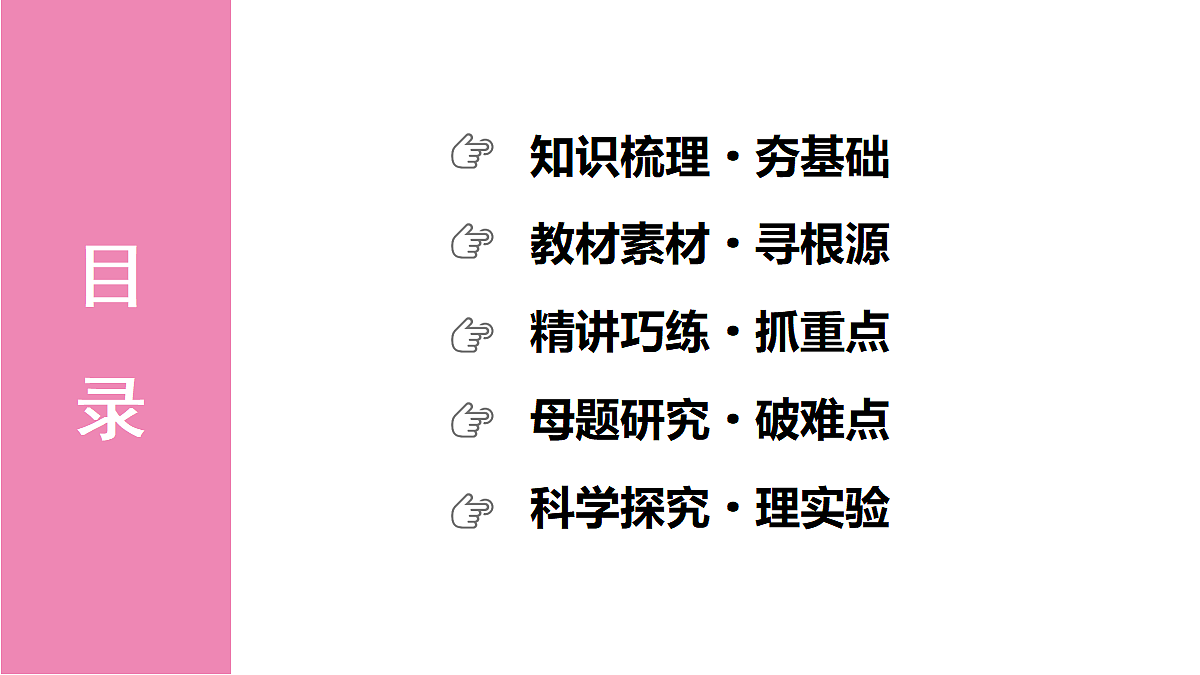

这是一份2026年中考物理一轮复习第十五、十六章 电流和电路 电压 电阻课件，共21页。PPT课件主要包含了知识梳理·夯基础，教材素材·寻根源，精讲巧练·抓重点，科学探究·理实验，母题研究·破难点，吸引轻小物体，玻璃棒，橡胶棒，是否带电，同种电荷相互排斥等内容，欢迎下载使用。

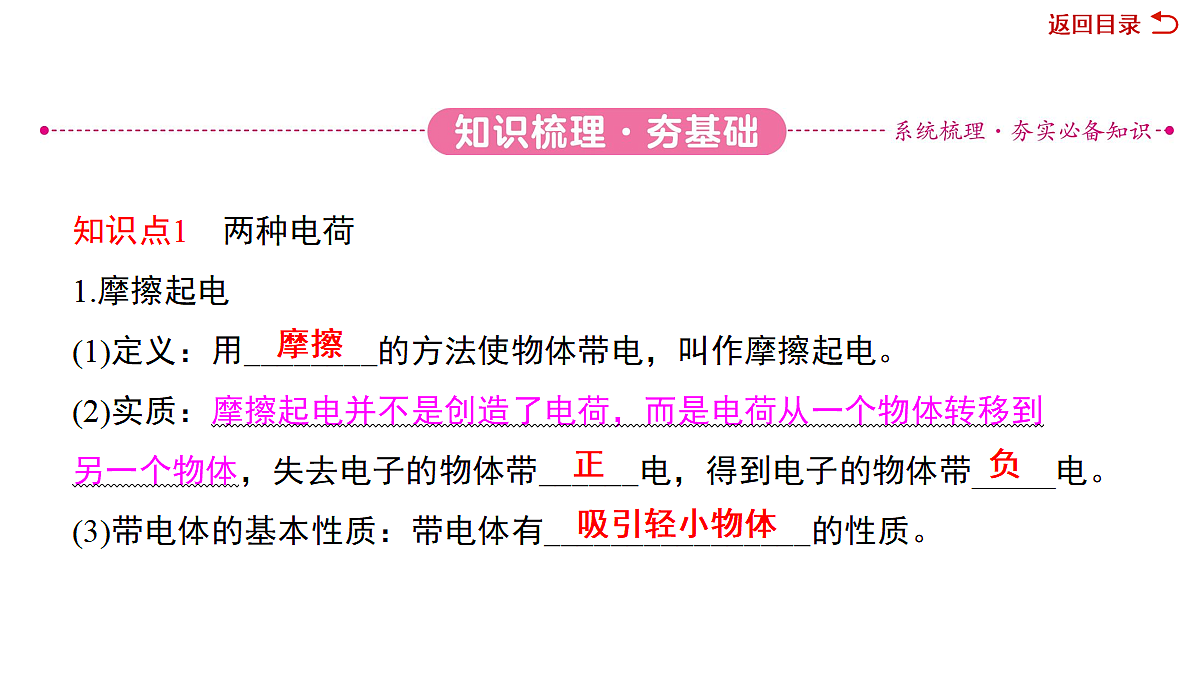

知识点1　两种电荷1.摩擦起电(1)定义：用________的方法使物体带电，叫作摩擦起电。 (2)实质：摩擦起电并不是创造了电荷，而是电荷从一个物体转移到另一个物体，失去电子的物体带______电，得到电子的物体带_____电。 (3)带电体的基本性质：带电体有________________的性质。

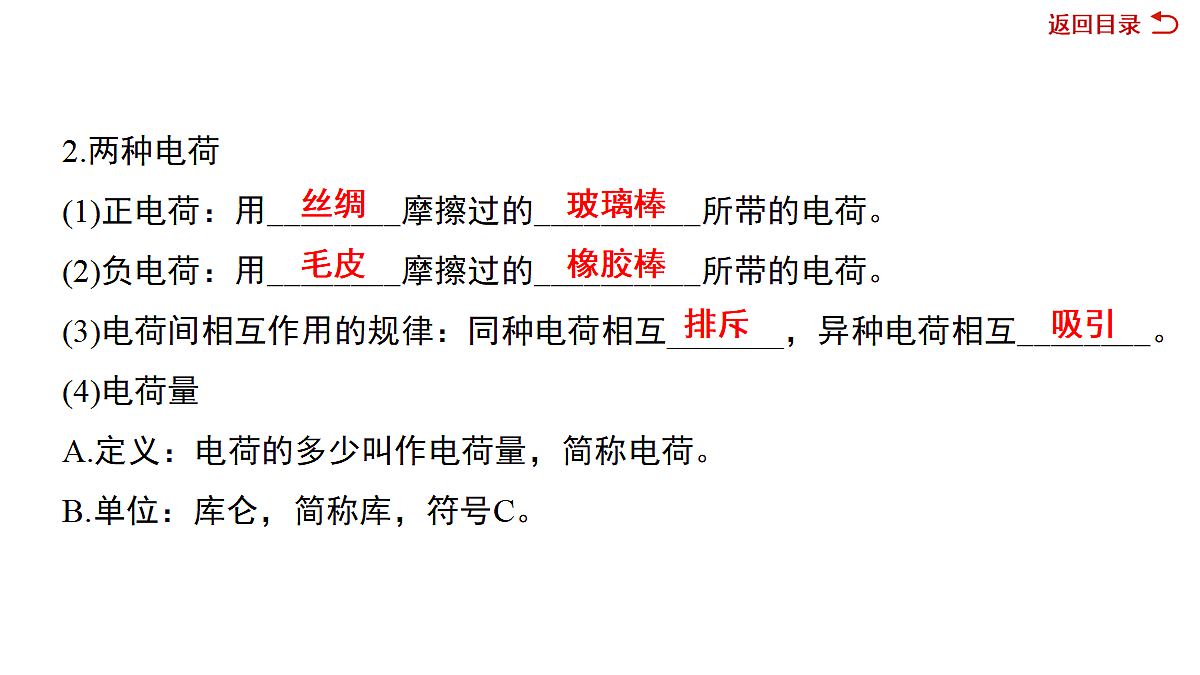

2.两种电荷(1)正电荷：用________摩擦过的__________所带的电荷。 (2)负电荷：用________摩擦过的__________所带的电荷。 (3)电荷间相互作用的规律：同种电荷相互_______，异种电荷相互________。 (4)电荷量A.定义：电荷的多少叫作电荷量，简称电荷。B.单位：库仑，简称库，符号C。

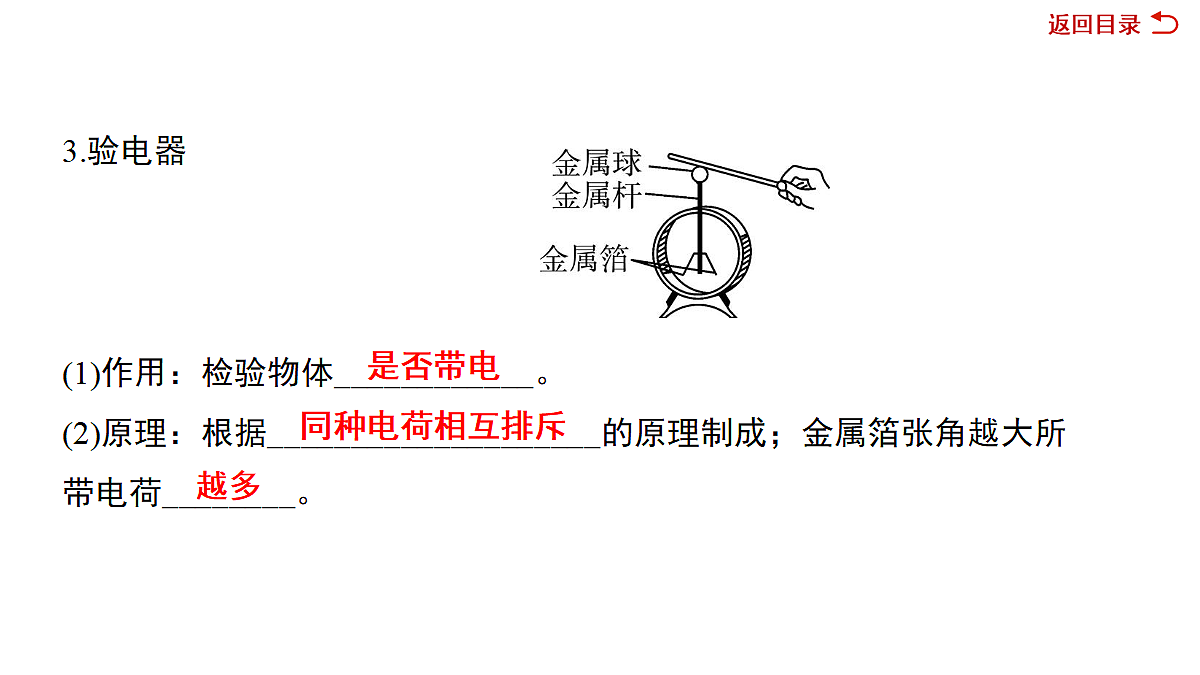

3.验电器(1)作用：检验物体____________。 (2)原理：根据____________________的原理制成；金属箔张角越大所带电荷________。

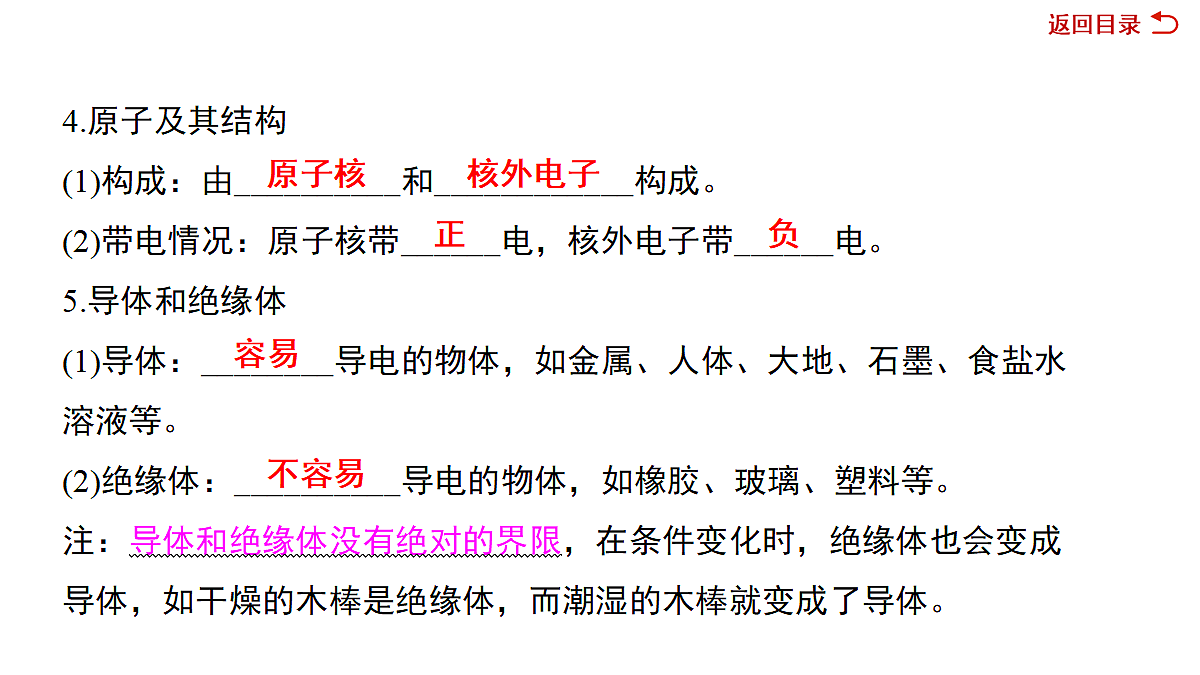

4.原子及其结构(1)构成：由__________和____________构成。 (2)带电情况：原子核带______电，核外电子带______电。 5.导体和绝缘体(1)导体：________导电的物体，如金属、人体、大地、石墨、食盐水溶液等。 (2)绝缘体：__________导电的物体，如橡胶、玻璃、塑料等。 注：导体和绝缘体没有绝对的界限，在条件变化时，绝缘体也会变成导体，如干燥的木棒是绝缘体，而潮湿的木棒就变成了导体。

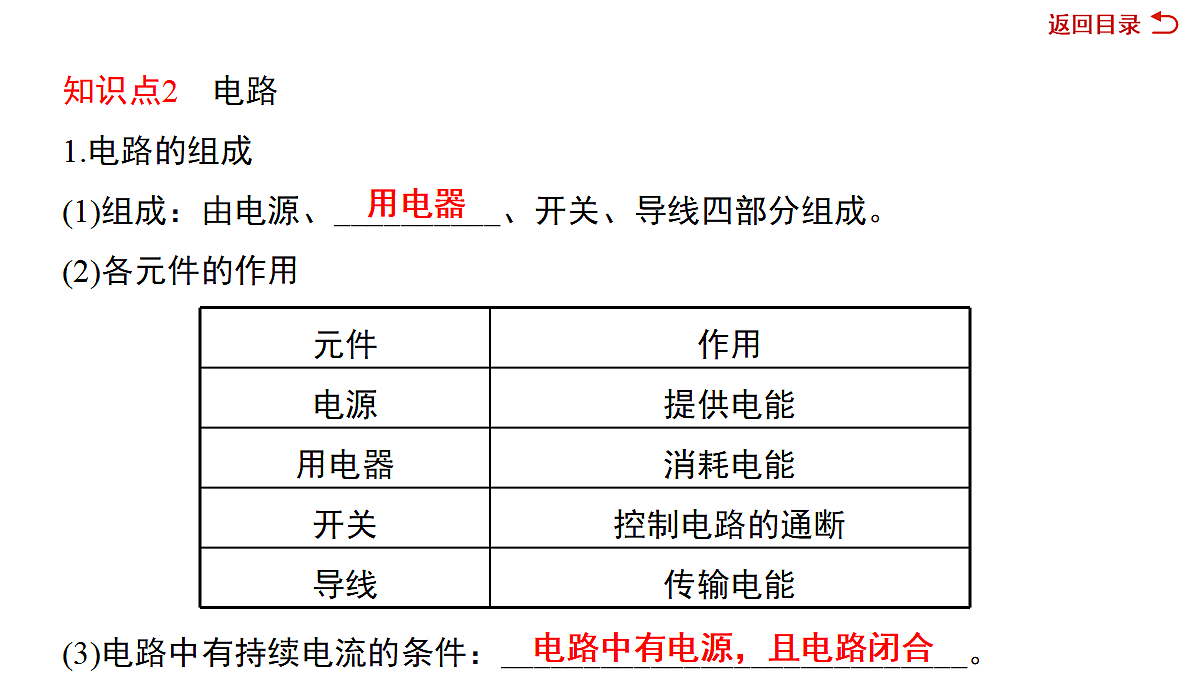

知识点2　电路1.电路的组成(1)组成：由电源、__________、开关、导线四部分组成。 (2)各元件的作用
(3)电路中有持续电流的条件：____________________________。
电路中有电源，且电路闭合

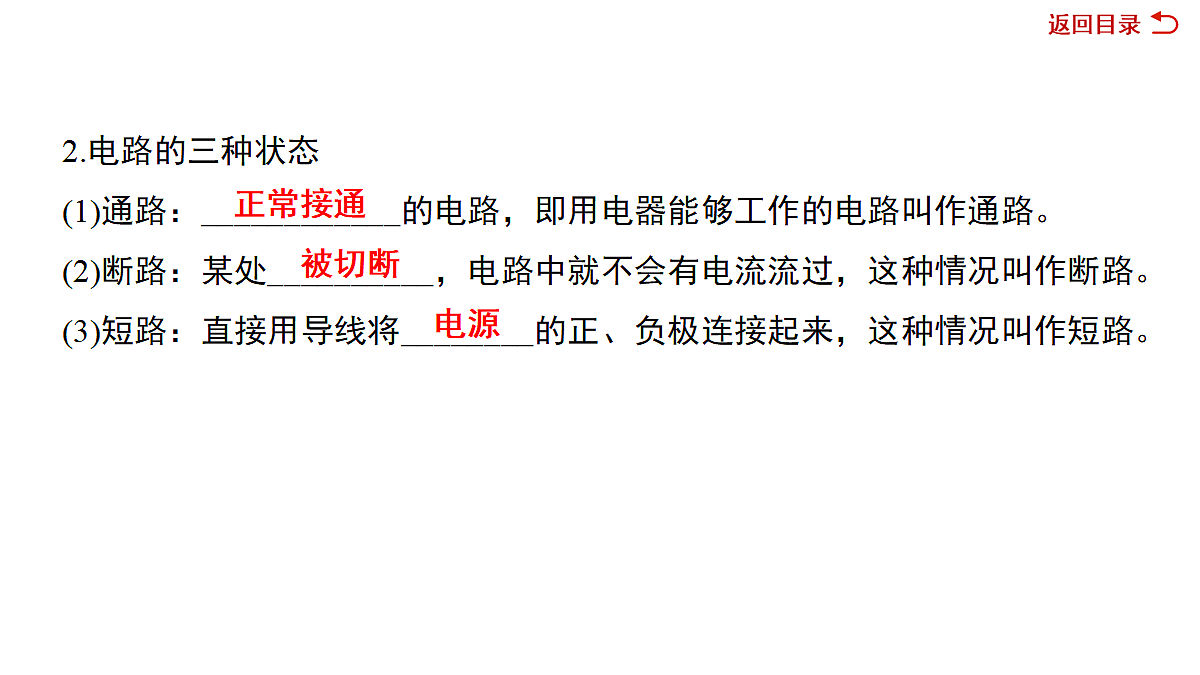

2.电路的三种状态(1)通路：____________的电路，即用电器能够工作的电路叫作通路。 (2)断路：某处__________，电路中就不会有电流流过，这种情况叫作断路。 (3)短路：直接用导线将________的正、负极连接起来，这种情况叫作短路。
3.电路图(1)定义：用规定符号表示电路连接情况的图，叫作电路图。(2)常用元件及其符号注：电池符号长的一端为正极。
知识点3　电流和电压1.电流与电压
注：在电源外部，电流的方向从正极流向负极。电流的方向与自由电子定向移动的方向相反。
知识点5　电阻和变阻器1.电阻(1)定义：导体对电流的____________叫作电阻，通常用字母R表示。导体的电阻越大，表示导体对电流的阻碍作用越______。 (2)单位及其换算：电阻的单位是________，简称______，符号是______。1 kΩ=_____Ω，1 MΩ=_____Ω。
(3)影响因素A.材料：在其他条件相同时，材料的导电性能越好，电阻越小。B.长度：在其他条件相同时，导体的长度越大，电阻越______。 C.横截面积：在其他条件相同时，导体的横截面积越大，电阻越______。 D.温度：对于大多数导体，温度越高，电阻越大。
2.滑动变阻器(1)原理：通过改变接入电路中电阻丝的________来改变电阻。 (2)作用：调节其_________来改变电路中的________或某一用电器两端的________。 (3)使用方法A.要“___________”连接； B.闭合开关前，滑动变阻器的滑片应移到阻值__________。 (4)铭牌：某滑动变阻器标有“50 Ω　1 A”字样，50 Ω 表示滑动变阻器的___________为50 Ω，1 A表示滑动变阻器________________电流为1 A。
3.电阻箱(1)作用：改变接入电路中的电阻。(2)特点：不能连续改变接入电路的电阻，但可以直接读数。(3)读数：各旋盘对应指示点的示数乘以面板上标记的倍数，然后相加。图中电阻箱的示数为_________Ω。
【夯基辨疑】①电流是由正电荷的移动形成的( )②导体两端有电压，就一定能形成稳定电流( )③电路中有电流，电路两端就一定有电压( )④毛皮摩擦过的橡胶棒靠近带负电的物体时会相互排斥( )⑤金属导体中自由电子定向移动的方向就是电流的方向( )
⑥给手机电池充电的过程中，手机电池相当于电源( )⑦两个小灯泡的电流相等，说明两个小灯泡串联( )⑧两个小灯泡两端电压相等，它们一定是并联( )⑨两个小灯泡由一个开关同时控制，它们一定是串联( )⑩导体中没有电流通过时，导体就没有电阻( )⑪一根金属丝被均匀拉长后，它的电阻将变大( )
命题点1　摩擦起电、电荷及其相互作用7地3考　考法❶　摩擦起电、带电体的性质例1 (2022·东营)关于静电的知识，下列说法正确的是( )A.摩擦起电创造了电荷B.用丝绸摩擦玻璃棒，正电荷从丝绸转移到玻璃棒上C.用毛皮摩擦橡胶棒，电子从毛皮转移到橡胶棒上D.相互吸引的两个轻小物体，一定是带了异种电荷【解题关键】 摩擦起电的实质是电荷的转移。
练1 (2024·淄博)小明模拟静电复印原理。他先用丝绸快速摩擦整块塑料板(图甲)，使塑料板______。再用手指在塑料板上写了一个“中”字(图乙)，然后在塑料板上均匀地撒上一层细小干木屑。将塑料板缓慢竖起，在重力作用下干木屑下落，“中”字就在塑料板上显现出来了(图丙)。“中”字能显现出来的原因：一是摩擦过的塑料板能______________，二是__________________________________________。
体，可将“中”字区域内的电荷导走
考法❷　验电器的原理及使用例2 (2021·潍坊)用毛皮摩擦过的橡胶棒接触验电器的金属球，验电器的金属箔片张开，如图所示。下列说法正确的是( )　　　　　　　　　　A.毛皮的原子核束缚电子的能力比橡胶棒强B.摩擦过程中毛皮上的电子转移到橡胶棒上C.验电器箔片张开是因为两箔片带了正电荷D.金属球上的电荷与两箔片上的电荷电性相反
练2 (2024·日照)如图所示，取两个相同的验电器甲和乙，使甲带负电，乙不带电，下列分析正确的是(　 )A.甲验电器带负电是因为它失去了原子B.甲验电器的金属箔片张开是由于异种电荷相互吸引C.用金属棒连接两金属球，乙验电器的金属箔片会张开D.用金属棒连接两金属球的瞬间，棒中电流方向由甲到乙
考法❸　物体带电情况的判断例3 (2024·东营)甲、乙、丙三个轻质小球用绝缘细线悬挂，相互作用情况如图所示。如果丙带负电，则甲(　　)A.一定带负电B.一定带正电C.一定不带电D.可能带负电【解题关键】 同种电荷互相排斥，异种电荷互相吸引。
练3 (2025·滨州)如图所示，当一个带负电的物体甲靠近置于绝缘支架上不带电的金属导体乙时，乙的a端会带正电，b端会带负电。发生上述现象的原因：金属导体中存在大量可移动的自由电子，电子带负电；自由电子受到物体甲所带电荷的排斥作用，移动到导体乙的另一端。若将图中的物体甲换成用丝绸摩擦过的玻璃棒，根据上述分析判断，下列正确的是( )A.导体乙的a、b两端都不会带电B.导体乙的a、b两端都会带正电C.导体乙的a端带正电、b端带负电D.导体乙的a端带负电、b端带正电
命题点2　导体和绝缘体的判断7地2考　例4 (2025·菏泽成武二模)下列学习用品中，属于绝缘体的是( 　)
练4 (2023·营口)避雷针能让建筑物避免雷击。当云层电荷较多时，避雷针与云层间的空气被击穿，使带电云层通过空气与避雷针和大地形成通路，此时的空气是________(选填“导体”或“绝缘体”)；若瞬时电流的方向是从大地到云层，则云层带______电。
命题点3　电流、电压的估测7地2考　例5 【类题整合】 下列是对日常生活中一些物理量的估测，正确的打“√”，错误的打“×”。(1)电视机正常工作时的电流约为10 A( )(2)洗衣机正常工作时的电流约为1 A( )(3)教室日光灯正常发光时的电流约为2 A( )(4)家用电热水壶正常工作时的电流约为5 A( )
(5)我国家庭电路的电压为220 V( )(6)手机新电池的电压为10 V( )(7)一节新铅蓄电池的电压为1.5 V( )(8)一节新干电池的电压为1.5 V( )(9)对人体安全的电压不高于220 V( )
命题点4　电流表、电压表的使用及读数 7地2考例6 (2021·枣庄)小莹同学测量电流时，连接好电路，闭合开关，发现电流表指针向左偏转至图甲所示位置，原因是电流表__________________；断开开关，纠正错误后，再闭合开关，发现指针偏转至图乙所示位置，接下来的操作是：断开开关，___________________继续进行实验。 【解题关键】 正进负出，不超量程。
换接0～0.6 A的量程
练5 (2025·淄博)如图，把铜片、铁片插入菠萝中，制成一个水果电池，用电压表测量它的电压。则( )A.菠萝是绝缘体B.电压表能提供电压C.水果电池的电压为0.5 VD.铜片是水果电池的正极
练6 (2025·济南南山二模)如图所示的电路中，甲、乙、丙是连接在电路中的三只电学仪表。闭合开关S后，灯L1、L2均正常发光。则( 　)A.甲是电压表，乙、丙是电流表B.乙是电压表，甲、丙是电流表C.丙是电压表，甲、乙是电流表D.甲、乙、丙都是电流表
命题点5　串、并联电路的电流和电压规律 7地2考例7 (2021·益阳)关于如图所示的实物电路，在S1、S2都闭合后，下列说法正确的是( )A.通过L1与L2的电流一定相等B.通过L1与L2的电流一定不相等C.L1与L2两端的电压一定相等D.L1与L2两端的电压之和等于电源电压
练7 (2022·烟台)如图所示，电源电压不变，闭合开关S，电压表V1的示数为 6 V，电压表V2的示数为2 V。下列说法中正确的是( )A.L1两端电压为2 VB.电源两端电压为4 VC.断开开关，只将电压表V2换成电流表，则L1与L2串联D.断开开关，将两个电压表都换成电流表，则L1与L2并联
练8 (2025·临沂沂水二模)如图甲所示，闭合开关S后，灯L1和L2均发光，此时电压表V1和V2的指针偏转角度相同，位置如图乙所示。则灯L1和L2两端的电压分别是(　 )A.7.5 V　1.5 VB.7.5 V　6 VC.6 V　1.5 VD.1.5 V　6 V
命题点6　电阻及其影响因素　例8 在相同温度下，关于导体的电阻，下列说法正确的是( )A.铜线的电阻一定比铝线的小B.长度相同、粗细也相同的铜线和铝线电阻相等C.长度相同的两根铜线，粗的那根电阻较大D.粗细相同的两根铜线，长的那根电阻较大
练9 由同种材料制成的长度相同、横截面积不同的AB和BC两段导体，按如图所示的方式连入电路中，导体的电阻及通过的电流大小关系正确的是(　 )A.RAB>RBC，IAB=IBCB.RAB>RBC，IAB
